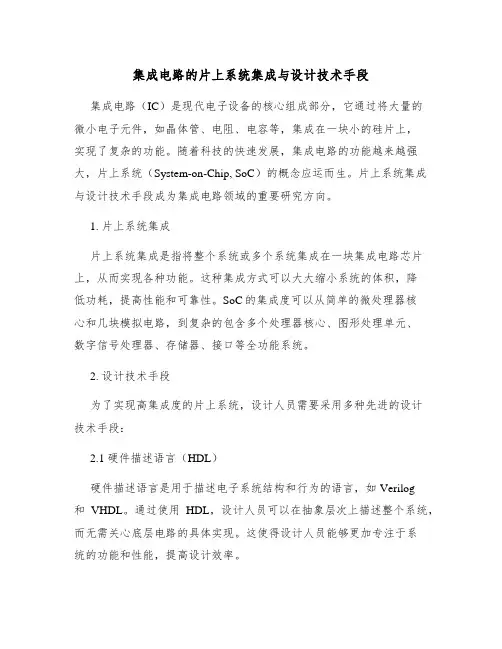

集成电路的片上系统集成与设计技术手段
集成电路的片上系统集成与设计技术手段集成电路（IC）是现代电子设备的核心组成部分，它通过将大量的微小电子元件，如晶体管、电阻、电容等，集成在一块小的硅片上，实现了复杂的功能。
随着科技的快速发展，集成电路的功能越来越强大，片上系统（System-on-Chip, SoC）的概念应运而生。
片上系统集成与设计技术手段成为集成电路领域的重要研究方向。
1. 片上系统集成片上系统集成是指将整个系统或多个系统集成在一块集成电路芯片上，从而实现各种功能。
这种集成方式可以大大缩小系统的体积，降低功耗，提高性能和可靠性。
SoC的集成度可以从简单的微处理器核心和几块模拟电路，到复杂的包含多个处理器核心、图形处理单元、数字信号处理器、存储器、接口等全功能系统。
2. 设计技术手段为了实现高集成度的片上系统，设计人员需要采用多种先进的设计技术手段：2.1 硬件描述语言（HDL）硬件描述语言是用于描述电子系统结构和行为的语言，如Verilog和VHDL。
通过使用HDL，设计人员可以在抽象层次上描述整个系统，而无需关心底层电路的具体实现。
这使得设计人员能够更加专注于系统的功能和性能，提高设计效率。
2.2 库和IP核心在片上系统集成过程中，利用已有的库和IP（Intellectual Property）核心可以大大缩短设计周期。
库提供了常用的模块，如乘法器、加法器等；IP核心则是预先设计好的模块，如处理器核心、DSP核心等。
通过复用这些模块和核心，设计人员可以快速构建复杂的片上系统。
2.3 综合和布局规划综合是将HDL描述转换为底层电路的过程。
在这个过程中，综合工具会考虑电路的性能、面积和功耗等因素，自动选择合适的电路实现。
布局规划则是确定电路在芯片上的位置和连接关系，其目标是优化电路的性能和功耗，同时满足面积和制造要求。
2.4 仿真和验证在设计过程中，需要进行多次仿真和验证，以确保设计的正确性和可靠性。
仿真是在软件层面上模拟电路的行为，验证则是通过测试芯片来验证电路的功能和性能。
新型农村配电网数字化、智能化改造分析
新型农村配电网数字化、智能化改造分析目录1. 内容概览 (2)1.1 研究背景 (2)1.2 研究目的 (3)1.3 研究方法 (4)2. 新型农村配电网数字化、智能化改造概述 (5)2.1 配电网数字化、智能化改造的概念 (6)2.2 国内外发展现状及趋势 (7)2.3 新型农村配电网的特点 (8)3. 新型农村配电网数字化、智能化改造技术 (9)3.1 智能传感器技术 (11)3.2 数据采集与传输技术 (12)3.3 数据处理与分析技术 (14)3.4 故障诊断与预测技术 (15)3.5 优化调度与管理技术 (16)4. 新型农村配电网数字化、智能化改造方案设计 (18)4.1 系统架构设计 (19)4.2 设备选型与配置 (21)4.3 软件设计与实现 (22)4.4 系统集成与测试 (24)5. 新型农村配电网数字化、智能化改造实施与应用 (25)5.1 实施过程与管理 (27)5.2 应用效果评估 (28)5.3 典型案例分析 (30)6. 总结与展望 (31)6.1 主要工作总结 (32)6.2 存在问题与不足 (34)6.3 进一步研究方向与建议 (35)1. 内容概览随着国家对农村电力基础设施的重视和投入，新型农村配电网数字化、智能化改造已成为农村电力系统发展的重要方向。
本文档旨在分析新型农村配电网数字化、智能化改造的现状、需求、技术挑战以及实施策略，为农村电力系统的可持续发展提供参考。
首先，本文将对新型农村配电网数字化、智能化改造的背景和意义进行阐述，明确改造的目标和价值。
其次，通过对国内外相关研究和实践的梳理，总结出当前新型农村配电网数字化、智能化改造的主要技术和方法。
然后，分析新型农村配电网数字化、智能化改造面临的技术挑战，如数据采集、传输与处理、智能控制等方面的问题。
针对这些挑战，提出相应的实施策略和建议，以推动新型农村配电网数字化、智能化改造的顺利进行。
1.1 研究背景随着现代信息技术的发展，电力系统中的配电网正处于数字化、智能化改造的新阶段。
机房微模块系统集成技术方案
机房微模块系统集成技术方案目录一、项目概述 (2)1. 项目背景 (2)2. 项目目标 (4)3. 项目实施范围 (4)二、需求分析 (5)1. 业务需求 (6)2. 数据需求 (7)3. 技术需求 (8)4. 安全需求 (10)三、系统设计原则及规范 (11)1. 设计原则 (12)2. 设计规范及标准 (13)四、技术架构设计 (14)1. 整体技术架构设计 (16)2. 微模块划分及功能描述 (17)3. 关键技术选型及介绍 (18)五、系统详细设计 (19)1. 机房硬件环境设计 (21)1.1 设备选型及配置方案 (22)1.2 设备布局及线缆规划 (24)1.3 环境监控系统设计 (26)2. 软件系统架构设计 (27)2.1 操作系统选择及配置方案 (28)2.2 数据库系统架构设计 (30)2.3 应用软件架构设计 (31)3. 网络系统架构设计 (33)3.1 网络拓扑结构设计 (34)3.2 网络安全系统设计 (35)六、系统集成实施方案 (36)1. 集成策略及流程设计 (38)2. 集成测试及调试方案 (40)一、项目概述随着信息技术的迅猛发展，数据中心承载着大量的数据和业务运行需求，面临着日益复杂的系统管理和运营挑战。
本技术方案通过引入微模块化的设计理念，对机房内的服务器、存储设备、网络设备、UPS电源、空调系统以及其他相关设施进行一体化集成设计，旨在提高机房的智能化水平和管理效率。
通过实施本方案，可实现数据中心机房的快速部署、灵活扩展和高效运维，确保业务的高效运行和数据的安全性。
本项目的主要内容包括机房微模块系统的规划与设计、设备选型与配置、系统集成与测试等方面的工作。
将结合最新的技术趋势和发展方向，注重绿色环保和节能减排的设计理念，打造一个安全可靠、灵活扩展、高效节能的现代化数据中心机房。
项目目标的实现将有助于提升机房整体运行效率和可靠性，为企业的数字化转型提供强有力的支持。

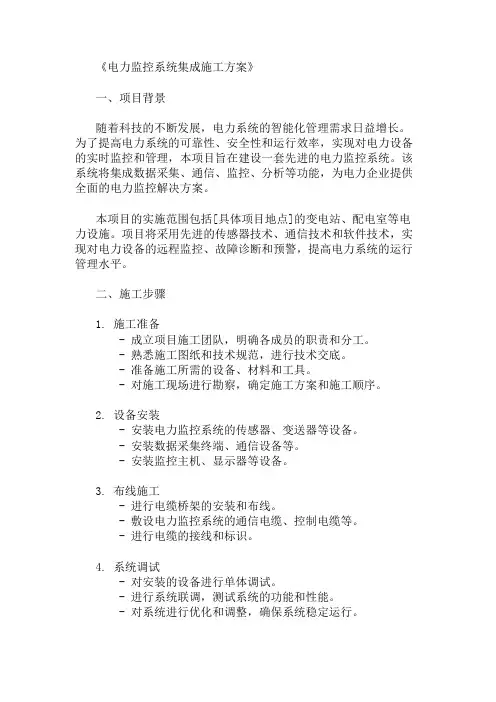

电力监控系统集成施工方案三篇
《电力监控系统集成施工方案》一、项目背景随着科技的不断发展，电力系统的智能化管理需求日益增长。
为了提高电力系统的可靠性、安全性和运行效率，实现对电力设备的实时监控和管理，本项目旨在建设一套先进的电力监控系统。
该系统将集成数据采集、通信、监控、分析等功能，为电力企业提供全面的电力监控解决方案。
本项目的实施范围包括[具体项目地点]的变电站、配电室等电力设施。
项目将采用先进的传感器技术、通信技术和软件技术，实现对电力设备的远程监控、故障诊断和预警，提高电力系统的运行管理水平。
二、施工步骤1. 施工准备- 成立项目施工团队，明确各成员的职责和分工。
- 熟悉施工图纸和技术规范，进行技术交底。
- 准备施工所需的设备、材料和工具。
- 对施工现场进行勘察，确定施工方案和施工顺序。
2. 设备安装- 安装电力监控系统的传感器、变送器等设备。
- 安装数据采集终端、通信设备等。
- 安装监控主机、显示器等设备。
3. 布线施工- 进行电缆桥架的安装和布线。
- 敷设电力监控系统的通信电缆、控制电缆等。
- 进行电缆的接线和标识。
4. 系统调试- 对安装的设备进行单体调试。
- 进行系统联调，测试系统的功能和性能。
- 对系统进行优化和调整，确保系统稳定运行。
5. 系统验收- 组织相关人员对系统进行验收。
- 提交验收报告和技术资料。
- 对验收中发现的问题进行整改。
三、材料清单1. 传感器和变送器- 电流互感器、电压互感器- 温度传感器、湿度传感器- 功率变送器、电能变送器2. 数据采集终端- 智能电表、数据采集器- 通信模块、电源模块3. 通信设备- 光纤收发器、交换机- 无线通信模块、天线4. 监控主机和显示器- 工业计算机、显示器- 键盘、鼠标、音箱5. 电缆和桥架- 通信电缆、控制电缆- 电缆桥架、支架6. 其他材料- 接线端子、标识牌- 工具、耗材四、时间安排1. 施工准备阶段（[具体日期区间 1]）- 成立项目施工团队，进行技术交底。
配电自动化
安装在配电网各个节点，负责数据 采集、控制执行和通信等功能。
配电自动化的意义与价值
01
02
03
04
提高供电可靠性
通过实时监测和控制，及时发 现并处理故障，减少停电时间
和范围。
优化运行方式
根据实时数据和历史数据，对 配电网进行优化调度和控制，
提高运行效率和经济性。
提升管理水平
实现配电网的信息化、智能化 管理，提高管理效率和管理水
配电变压器
干式变压器
铁芯和绕组不浸渍在绝缘油中的 变压器，具有难燃、自熄、耐潮 、耐污染、局部放电小、运行维 护简单等优点。
油浸式变压器
铁芯和绕组都浸渍在绝缘油中的 变压器，具有散热效果好、过负 荷能力强、适应环境广泛等优点 。
配电保护装置
熔断器
当电路发生过载或短路故障时，熔断 器会自动熔断，从而切断故障电路。
系统集成与联调
将各个子系统集成为一个完整的配电自动化系统 ，并进行联合调试。
验收与投运
完成系统验收后，正式投入运行，实现配电网络 的自动化管理。
配电自动化的运行与维护
实时监控与报警
通过自动化装置实时监测配电网络的运行状态，发现异常及时报 警。
故障诊断与处理
对报警信息进行故障诊断，快速定位并处理故障，恢复供电。
等功能，与主站系统协同工作，提高配电网络的运行效率。
03
通讯接口
子站系统具备多种通讯接口，可与主站系统、其他子站系统以及配电终
端设备进行通讯和数据交换。
配电自动化终端系统
终端设备
配电自动化终端系统包括馈线终端（FTU）、配变终端（TTU）、开关终端（RTU）等， 负责采集配电设备的数据和状态信息。

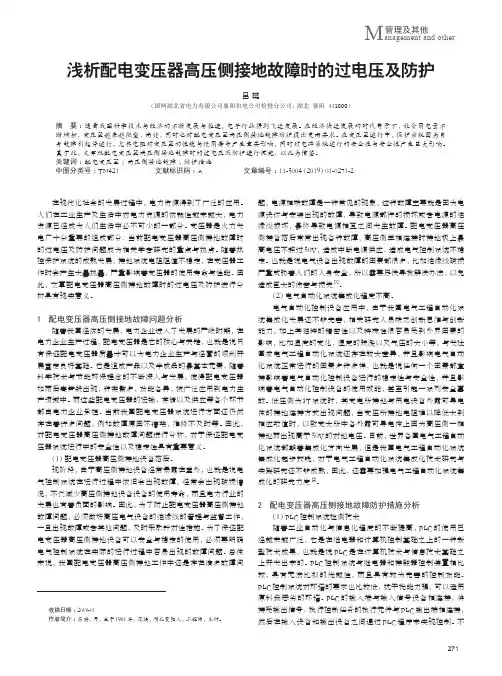

浅析配电变压器高压侧接地故障时的过电压及防护
管理及其他M anagement and other 浅析配电变压器高压侧接地故障时的过电压及防护吕 樊（国网湖北省电力有限公司襄阳供电公司检修分公司，湖北 襄阳 441000）摘 要：随着我国科学技术与经济的不断发展与推进，电子行业得到飞速发展。
在经济快速发展的时代背景下，社会用电量不断增加，变压器越来越微型、高效，同时也对配电变压器高压侧接地故障防护提出更高要求。
在变压器运行中，保护系统因为自身故障引起停运行，尤其电阻对变压器的性能与使用寿命产生重要影响，同时对电路系统运行的安全性与安全性产生巨大影响。
基于此，文章就配电变压器高压侧接地故障时的过电压及防护进行探究，以此为借鉴。
关键词：配电变压器；高压侧接地故障；防护措施中图分类号：TM421 文献标识码：A 文章编号：11-5004（2019）01-0271-2在现代化社会的发展过程中，电力资源得到了广泛的应用。
人们在工业生产及生活中对电力资源的依赖性越来越大，电力资源已经成为人们生活中必不可少的一部分。
变压器是火力发电厂十分重要的组成部分，当前配电变压器高压侧接地故障时的过电压及防护问题成为相关学者研究的重点与热点。
随着热控保护系统的成熟发展，接地系统电阻阻值不稳定，在变压器工作时会产生大量热量，严重影响着变压器的使用寿命与性能。
因此，文章配电变压器高压侧接地故障时的过电压及防护进行分析具有现实意义。
1配电变压器高压侧接地故障问题分析随着我国经济的发展，电力企业进入了发展的严峻时期，在电力企业生产过程，配电变压器是它的核心与关键，也就是说只有保证配电变压器质量才可以为电力企业生产与经营的顺利开展奠定良好基础。
它是组成产品以及半成品的最基本元素，随着科学技术与节能环保理念的不断深入与发展，使得配电变压器如雨后春笋般出现，种类繁多，功能各异，被广泛应用到电力生产领域中。
而这些配电变压器的运输、存储以及供应等各个环节都由电力企业承担。
当前我国配电变压器系统运行方面还仍然存在着许多问题，例如故障原因不清楚，维修不及时等。
变电站综合自动化
变电站综合自动化标题：变电站综合自动化引言概述：变电站是电力系统中重要的组成部分，其作用是将高压输电线路的电能转换为适合城市、工矿企业和居民生活使用的低压电能。
随着科技的发展，变电站的自动化程度也在不断提高，变电站综合自动化系统的应用越来越广泛。
本文将从多个方面介绍变电站综合自动化的相关内容。
一、提高运行效率1.1 自动化控制系统自动化控制系统可以实现对变电站设备的远程监控和操作，提高了运行效率和安全性。
1.2 数据采集与处理通过数据采集与处理系统，可以实时监测变电站各个设备的运行状态，及时发现问题并采取措施，避免事故发生。
1.3 智能化运维管理智能化运维管理系统可以对变电站设备进行预测性维护，延长设备的使用寿命，减少维修成本。
二、提高供电质量2.1 负荷预测与调度通过负荷预测系统，可以准确预测用电负荷，合理调度发电设备，保障供电质量。
2.2 智能配电管理智能配电管理系统可以实现对供电网络的动态调整，提高供电质量和稳定性。
2.3 故障自动定位故障自动定位系统可以快速定位变电站故障点，缩短故障处理时间，减少停电时间。
三、提高安全性3.1 安全监测系统安全监测系统可以实时监测变电站设备的运行状态，及时发现安全隐患并采取措施。
3.2 防雷保护系统防雷保护系统可以有效防止雷击对变电站设备的损坏，提高设备的可靠性和安全性。
3.3 紧急应急系统紧急应急系统可以在发生突发事件时快速响应，采取紧急措施，保障变电站和周边区域的安全。
四、节能减排4.1 节能监测系统节能监测系统可以对变电站设备的能耗进行监测和分析，找出节能潜力，实现节能减排。
4.2 智能能效管理智能能效管理系统可以对能源利用情况进行优化调整，提高能源利用效率，减少能源浪费。
4.3 绿色发电通过绿色发电技术，如太阳能、风能等，可以减少对传统能源的依赖，降低碳排放，保护环境。
五、未来发展趋势5.1 人工智能技术人工智能技术的应用将进一步提高变电站综合自动化系统的智能化水平，实现更精准的运行管理。
IEC61850在配电自动化中的应用(V2.0)
配网自动化系统采用IEC61850的益处
通信服务
IEC61850标准定义了60多种抽象通信服务接口 （ACSI），为配网自动化系统的应用提供了良好 的支撑。 IEC61850完备的ACSI、丰富的底层协议映射、 开放的通信服务架构，可适应配网自动化系统点多 面广的特点。
配网自动化系统采用IEC61850的益处
IEC61850的新进展
IEC TC57 WG10与各标准化组织合作通过对国际标 准的不断修订以及相关技术报告和技术规范的不断 起草使IEC61850技术不断前进，形成一个大的技术 体系，满足智能电网的应用需求。
IEC61850的新进展 可再生能源领域
1）IEC61400-25：风电场监控 IEC TC57 WG10与IEC TC88合作制定，以 IEC61850为基础，增加新逻辑节点用于对风电场进 行数据建模，底层通信协议除了映射到制造报文规 范（MMS）外，新增了对WebService等其他4种协 议的映射，并完善了通信一致性测试案例。 IEC61400-25使风电场监控系统有标准可依，实 现了设备间的互操作，简化了系统集成。
需要解决的问题 架构 IEC61850-90-15给出的DER集成5层设备架构
Market
Market
Market Operator Market Operator Market Operator
Market DER Management System DSO DSO DER Management System Facility DER Management System
IEC61850的最新进展
IEC61850的新进展
在IEC61850标准架构中，很多文件是通用的， 适用于多个领域。 例如：IEC61850-4 系统和项目管理 IEC61850-10 通信一致性测试。 通用文件通过经过5年左右会修订一次。 有些文件则是针对特定领域的， 例如：IEC61850-7-410 水电厂监控应用的逻辑节 点 IEC61850-7-420 分布式能源应用的逻辑节点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变配电自动化系统集成设计摘要：通过对目前人工操作室配电所存在的问题进行分析，按现行变配电设计规范对变配电控制、测量和监视的要求为设计目标，提出采用网络控制的方案，并对系统进行需求分析，可行性分析论证后采用博大工控公司的BDP－6000系列微机保护装置和局域网的连接组成变配电自动化系统。
采用Sybaes数据库来保障变配电控制自动化系统的运行稳定、数据及时存储、确保大规模数据的存储安全。
用户界面采用博大开发的组态工具设计，用户界面绚丽多彩，用户界面隐藏了与数据库、网络部分的复杂接口，通过组态图、各种监视控制窗口以及调度员权限管理工作变得直观。
1.前言人类进入21世纪，科学技术飞速发展，特别是计算机技术的发展更是日新月异，已经应用到各个领域。
而计算机网络技术发展更快，可以说网络技术已经为信息化社会架设了高速公路。
如今，从政府机关，企业事业单位，医院，百货商场，银行和证券交易所，到一个部门，一个办公室，一个宿舍或一个家庭，随处都可以看到网络的存在，随处都可以享受网络生活带来的便利。
随着计算机和网络技术的发展，网络技术已经与现代建筑巧妙集成。
即现代所谓的智能建筑。
智能建筑是信息化社会，网络化社会的必然产物。
智能建筑是利用系统集成方法，将计算机网络技术与建筑艺术有机结合，通过对设备的自动监控，对信息资源的管理和对使用者的信息服务及其与建筑的优化组合，所获得的投资合理，适合信息化需要并且具有安全，高效，舒适，便利和灵活的建筑物。
变配电自动控制系统是智能建筑电气设计的一个重要组成部分，其能否安全、可靠地运行，方便、快捷的操作，远程控制智能化管理，是智能建筑的重要体现。
一类建筑供电多数采用高压10kv系统单母线分段运行，两路高压电源同时供电。
当一路电源断电时，中间联络开关自动闭合，由另一路电源向全部一级，二级负荷供电。
为做好供电的安全性设各级保护，保护分为：进线过电流保护，电流速断保护和低电压保护。
母线联络柜装设过电流保护。
变压器装设过电流保护，电流速断保护，温度保护。
为保障变配电系统时监控，监视，记录供电系统的运行情况。
高压系统要进行进线与中间联络断路器状态控制监测，电压，电流，频率，有功功率，无功功率，变压器温度及故障状态正常运行显示与报警。
低压系统包括进线与中间联络断路器状态监测，电压，电流，功率因数，重要输出支路断路器状态控制，故障显示与报警。
如何能对上述功能实行自动化控制需要设计人员选择先进的开发工具，可靠的设备进行系统集成。
2.系统分析首先系统的现场的数据采集和控制设备应能够在变配电室的恶劣环境下如低温，高温，强电磁场干扰，有害气体，灰尘等，长期可靠运行和实现常规控制，测量与信号要兼容；其次系统需要有超大容量、高速稳定的数据库来保障电力调度自动化系统和配电自动化系统的稳定性、提高数据存储的及时性、确保大规模数据的存储安全；另外要有先进的网络操作系统和系统开发工具。
2.1需求分析2.1.1应用现状现在运行的变配电系统大部分由人工操作，对于双回路供电系统母联开关需要和两路进线开关进行机械和电气连锁，给人工操作带来很大难度，操作一旦出现失误就可能造成严重后果。
另外变配电室需要24小时人工值班，工人定时抄表回路各相电流表、电压表、无功表、有功表等大量数据。
人工抄表不但增加了工作强度，而且数据的准确性较差，给日常管理带来不便。
开关跳闸的原因人工很难查找，查不到事故原因不能合闸，不能供电，使供电的可靠性下降。
2.1.2用户的要求作为用户，系统运行的稳定性，可靠性，以及操作的方便，简单，高效率一直被视为首要的问题，除此之外如果功能强，价格低，施工调试方便那就更好了。
2.2可行性分析首先单片机技术的发展为现场设备的数据采集和控制提供保障，CAN总线网络技术使现场设备的布线简单，设备之间通过一根双绞线连接就能实现设备之间进行实时数据交换，完成遥测、遥控、遥信及远程修改保护定值，信号复归等功能。
SyBase 数据库容量大，技术稳定，具有高速引擎。
能保障变配电控制自动化系统的稳定、能提高数据及时存储、确保大规模数据的存储安全。
SCADA功能可实现数据采集与处理、控制与调节、事故追忆、事故分析、事件顺序记录、报警处理、系统时钟和时钟同步、实时数据库、人机界面、用户管理、系统维护、历史数据和报表处理等功能。
局域网技术的成熟为宾馆内部各部门之间组网提供了很好的实例。
网络操作系统和VC语言的编程能使用户操作简单，人机界面图形逼真丰富多彩。
随着科技的发展，上述的硬件和软件的成本都在下降，使用户在经济上能承受。
3.系统设计3.1系统设计目标设计目标达到建筑物使用单位内各个具有权限部门管理人员能实现对变配电系统进行遥信、遥测、遥控功能，实现远程操作集中管理，操作简单、方便，提高系统运行的可靠性及可维护性、减少事故隐患。
3.2总体设计现场控制和数据采集和控制装置 微机保护装置采用博大工控公司开发的BDP－6000系列产品，现场的设备通过CAN总线连接并与服务器连接，服务器与其他部门组成C/S模式的局域网。
数据库采用SyBase Enterprise Server/Cl ient 11.9.2。
人机界面采用博大工控公司开发的组态工具。
3.3硬件设计微机保护装置硬件由电源，监控，保护，继电器四大插件和模拟量输入，开关量输入两个小插件及底板组成。
模拟量输入部分包括：电压形成回路，模拟滤波，模数转换。
将0－5A或1 00V的模拟量转换成单片机能识别的数字量，为保护判别及遥测提供数据来源。
开关量输入部分包括：光电隔离及编码电路完成断路器状态，瓦斯，温度信号，电量脉冲信号等的遥信。
开关量输出部分包括：光电隔离，驱动电路，继电器板，信号指示等，完成各种保护的出口跳闸，信号报警及遥控合分闸的出口。
网络通讯包括：网络通讯控制器，光电隔离及总线驱动，完成装置之间，装置与监控主机之间的通讯。
3.4软件设计3.4.1功能设计包括遥信、遥测、遥控功能，事故记录，数据存盘，数据服务，报表功能。
1）测量功能测量部分包括电流测量，电压测量，频率测量，功率测量，功率因数测量，电度测量等。
2）遥信量包括开关量，保护信号，故障参数，事件记录等。
事故追忆、事故分析、事件顺序记录。
3）遥控输出独立遥控跳合闸空接点输出，由外部连接片投退。
4）遥调量包括保护定值，保护实验。
5）事故记录事故记录部分自动记录最近一次事故发生的时间，事故类型，电气参数，开关状态。
6）完善的自诊断功能定值错误报警：当保护定值错误时发报警信号。
装置故障报警：当装置自检发现有不可恢复的错误时发报警信号。
控制回路断线报警：当采用断路器控制时，控制电源保险熔断或跳闸跨路断线或合闸回路断线时均发控制回路断线报警。
7）网络通讯CAN总线网络控制部分和局域网的连接实现现场装置同网络上其它设备和各个部门之间进行产量的数据交换。
完成遥测、遥信、遥控，遥调及远方修改保护定值，远方信号复归等功能。
3.4.2数据库设计数据库设计采用了SyBase Enterprise Server/Client11.9.2，利用SyB ase的稳定技术以及高速引擎、超大容量的存储等先端技术，保障了电力调度自动化系统和配电自动化系统的稳定性、提高了数据存储的及时性、确保了大规模数据的存储安全。
在SyBase技术的前提下，又具有高速、安全的实时数据系统，在正常的情况下用户只是跟实时数据库进行数据交换，实时数据库在必要时可对内存数据进行物理存储——即存储到SyBase数据库。
为电力调度自动化系统和配电自动化系统的实时要求提供了坚实的技术支持。
3.4.3组态工具设计组态软件系统是基于Windows2000而开发的图表编辑工具，可以使你轻轻松松的绘制出种种电力系统所用图形图表 诸如：接线图、棒图、曲线图、综合图和各种精彩的三维图形 球体、圆柱、圆锥、立方体。
本系统的核心特点是利用OPEN GL的技术支持，保障了图形逼真的渲染效果；强大的动画效果；并充分的体现矢量化等特点。
3.4.4报表工具设计报表工具包括两个部分：报表编辑器与报表查看器。
报表编辑器：用来创建与编辑报表报表查看器：用来显示与打印报表3.4.5用户界面设计用户界面采用博大开发的组态工具垢，组态工具是基于Windows2000而开发的图表编辑工具，如3.4.3节所述。
用户界面是调度员监视、控制设备运行情况的窗口。
人机界面隐藏了与数据库、网络部分的复杂接口，通过组态图包括配置图、接线图、曲线图等，各种监视控制窗口以及调度员权限管理使监控工作变得直观、方便、安全。
4.系统实施4.1系统的安全与配置1）服务器安装WINDOWS 2000操作系统：一般工作站安装WINDOWS 2000 PROFESSIONAL；历史数据库服务器安装WINDOWS 2000 SERVER。
2）在“控制面板/系统/高级/环境变量”中，增加环境变量RUNDIR：比如R UNDIR=E L2001；则增加PATH路径：E： L2001 LL。
3）在“控制面板/网络和拨号连接/我的连接/属性”中，配置TCP/IP协议，每个网卡只能一个IP地址。
4）在“控制面板/显示”中，配置显示属性，系统要求显示器的分辨率为102 4＊768以上，颜色为16位以上真色彩，由于系统完全采用OPENGL显示且支持三维动画，对显卡要求比较高。
4.2网络子系统实施网络子系统能完成系统中各网络节点的状态监控、信息传输、进程控制、文件维护、事项管理、消息管理，同时还实现客户/服务器数据库访问的数据传输功能。
网络节点以主机名作为唯一标识，通过TCI/IP网络协议实现各网络节点之间的信息交换，，系统数据及控制命令采用传输控制协议 TCP。
系统支持双网运行，每个网络节点均可以通过一个或两个网络适配器 粗缆、细缆、双绞线、光纤以及拨号网络与其他节点通信。
网络节点按指定的时间间隔向服务器发送监控报文，由此确定各网络适配器的状态。
根据适配器的状态，确定与其他节点之间可用的通信链路，从而完成信息的传输。
4.3前置机子系统实施前置机进程主要完成前置数据采集、各种通讯规约的解释、通讯通道运行监视、通道运行状态统计等工作，从而得到RTU采集到的遥测、遥信、电度等生数据。
该程序具有非常高的实时性和稳定性。
前置机调试界面主要完成前置机子站和RTU的通讯配置显示，接收和发送缓区数据的显示，实时接收的数据及通道运行状况的显示，转发参数与转发数据的显示，遥信SOE、前置机生成事件及网络运行事件的显示，上行与主站数据链路的调式，下行与子站、RTU通讯链路的调试等功能。
5.结束语在已运行的变配电室全部实现无人职守，实现了遥测、遥控、遥信，操作简单方便，提高了工作效率，提高了供电可靠性，增强了安全性，减少了事故处理时间，有效的节约了电能，减少了电力管理人员，取得很好的经济效益，因此受到了用户的好评。
