太阳能电池的分类简介
太阳能电池的分类: 太阳能电池的分类简介
太阳能电池按结晶状态可分为结晶系薄膜式和非结晶系薄膜式(以下表示为a-)两大类，而前者又分为单结晶形和多结晶形。
按材料可分为硅薄膜形、化合物半导体薄膜形和有机膜形，而化合物半导体薄膜形又分为非结晶形
(a-Si:H,a-Si:H:F,a-SixGel-x:H等)、ⅢV族(GaAs,InP等)、ⅡⅥ族(Cds系)和磷化锌 (Zn 3 p 2 )等。
太阳能电池根据所用材料的不同，太阳能电池还可分为：硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池、有机太阳能电池，其中硅太阳能电池是目前发展最成熟的，在应用中居主导地位。
（1）硅太阳能电池
硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。
单晶硅太阳能电池转换效率最高，技术也最为成熟。
在实验室里最高的转换效率为24.7%，规模生产时的效率为15%。
在大规模应用和工业生产中仍占据主导地位，但由于单晶硅成本价格高，大幅度降低其成本很困难，为了节省硅材料，发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。
多晶硅薄膜太阳能电池与单晶硅比较,成本低廉，而效率高于非晶硅薄膜电池，其实验室最高转换效率为18%,工业规模生产的转换效率为10%。
因此，多晶硅薄膜电池不久将会国际空间站太阳能电池板在太阳能电地市场上占据主导地位。
非晶硅薄膜太阳能电池成本低重量轻，转换效率较高，便于大规模生产，有极大的潜力。
但受制于其材料引发的光电效率衰退效应，稳定性不高，直接影响了它的实际应用。
如果能进一步解决稳定性问题及提高转换率问题，那么，非晶硅太阳能电池无疑是太阳能电池的主要发展产品之一。
（2）多元化合物薄膜太阳能电池
多元化合物薄膜太阳能电池材料为无机盐，其主要包括砷化镓III-V族化合物、硫化镉、硫化镉及铜锢硒薄膜电池等。
硫化镉、碲化镉多晶薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，并且也易于大规模生产，但由于镉有剧毒，会对环境造成严重的污染，因此，并不是晶体硅太阳能电池最理想的替代产品。
砷化镓（GaAs）III-V化合物电池的转换效率可达28%，GaAs化合物材料具有十分理想的光学带隙以及较高的吸收效率,抗辐照能力强,对热不敏感，适合于制造高效单结电池。
但是GaAs材料的价格不菲,因而在很大程度上限制了用GaAs 电池的普及。
铜铟硒薄膜电池（简称CIS）适合光电转换，不存在光致衰退问题，转换效率和多晶硅一样。
具有价格低廉、性能良好和工艺简单等优点，将成为今后发展太阳能电池的一个重要方向。
唯一的问题是材料的来源，由于铟和硒都是比较稀有的元素，因此，这类电池的发展又必然受到限制。
（3）聚合物多层修饰电极型太阳能电池
以有机聚合物代替无机材料是刚刚开始的一个太阳能电池制造的研究方向。
由于有机材料柔性好，制作容易，材料来源广泛，成本底等优势，从而对大规模利用太阳能，提供廉价电能具有重要意义。
但以有机材料制备太阳能电池的研究仅仅刚开始，不论是使用寿命，还是电池效率都不能和无机材料特别是硅电池相比。
能否发展成为具有实用意义的产品，还有待于进一步研究探索。
（4）纳米晶太阳能电池
纳米TiO2晶体化学能太阳能电池是新近发展的，优点在于它廉价的成本和简单的工艺及稳定的性能。
其光电效率稳定在10%以上，制作成本仅为硅太阳电池的1/5～1/10．寿命能达到20年以上。
此类电池的研究和开发刚刚起步，不久的将来会逐步走上市场。
（5）有机太阳能电池
有机太阳能电池，就是由有机材料构成核心部分的太阳能电池。
大家对有机太阳能电池不熟悉，这是情理中的事。
如今量产的太阳能电池里，95%以上是硅基的，而剩下的不到5%也是由其它无机材料制成的。
Page 1 of 1。

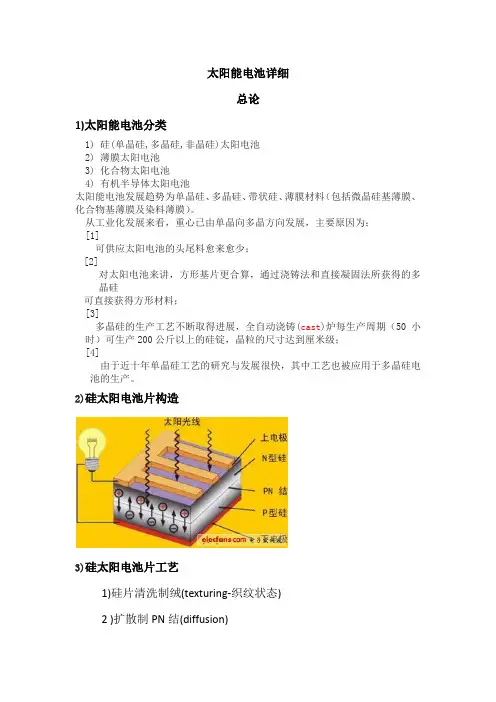

太阳能电池概念及术语
太阳能电池详细总论1)太阳能电池分类1)硅(单晶硅,多晶硅,非晶硅)太阳电池2)薄膜太阳电池3)化合物太阳电池4)有机半导体太阳电池太阳能电池发展趋势为单晶硅、多晶硅、带状硅、薄膜材料（包括微晶硅基薄膜、化合物基薄膜及染料薄膜）。
从工业化发展来看，重心已由单晶向多晶方向发展，主要原因为；[1]可供应太阳电池的头尾料愈来愈少；[2]对太阳电池来讲，方形基片更合算，通过浇铸法和直接凝固法所获得的多晶硅可直接获得方形材料；[3]多晶硅的生产工艺不断取得进展，全自动浇铸(cast)炉每生产周期（50小时）可生产200公斤以上的硅锭，晶粒的尺寸达到厘米级；[4]由于近十年单晶硅工艺的研究与发展很快，其中工艺也被应用于多晶硅电池的生产。
2)硅太阳电池片构造3)硅太阳电池片工艺1)硅片清洗制绒(texturing-织纹状态)2 )扩散制PN结(diffusion)3) 蚀刻(plasma etching)4) 除去磷硅玻璃(PSG-phosphor silicate glass- remove)5) 减反射膜SiN沉积(PECVD)6) Screen print(形成金属接触)7) 烧结（dryer/sintering）8) 检测分类（testing/sorting）太阳电池术语1)太阳电池行业术语2)薄膜电池材料术语3)常用符号4)太阳能电池组件术语5)光伏发电术语太阳电池行业英语术语AA, Ampere的缩写, 安培a-Si: H, amorphous silicon的缩写, 含氢的, 非结晶性硅.Absorption, 吸收.Absorption of the photons:光吸收;当能量大于禁带宽度的光子入射时，太阳电池内的电子能量从价带迁到导带，产生电子——空穴对的作用，称为光吸收。
Absorptions coefficient, 吸收系数, 吸收强度.AC, 交流电.Ah, 安培小时.Acceptor, 接收者, 在半导体中可以接收一个电子.Alternating current, 交流电，简称“交流. 一般指大小和方向随时间作周期性变化的电压或电流. 它的最基本的形式是正弦电流. 我国交流电供电的标准频率规定为50赫兹。
太阳能电池的分类
化，可使吸收层带隙与太阳光谱获得最佳匹配。
抗辐射能力强．通过电子与质子辐照、温度交变、振动、加
速度冲击等试验，光电转换效率几乎不变。在空间电源方面
有很强的竞争力。
稳定性好，不存在很多电池都有的光致衰退效应。
电池效率高．小面积可达19.9%，大面积组件可达14.2%。
弱光特性好．对光照不理想的地区犹显其优异性能。
19:02
24
在波长0.85 μm以下，GaAs的光吸收系数急剧升 高，达到104/cm2，比硅材料要高1个数量级，而这 正是太阳光谱中最强的部分。因此，对于GaAs太阳 电池而言，只要厚度达到3μm，就可以吸收太阳光 谱中的95%的能量。
19:02
25
GaAs太阳电池的优点
➢ 高的能量转换效率：直接带隙能带结构，GaAs的带隙 为1. 42eV，处于太阳电池材料所要求的最佳带隙宽度 范围；
这是单结电池中效率最高的电池，多结聚光砷化镓电池 的转换效率已超过40%。所以早期在空间得到了应用。
但是砷化镓电池价格昂贵，而且砷是有毒元素，所以极 少在地面应用。
19:02
23
GaAs太阳电池的优点
➢ 高的能量转换效率：直接带隙能带结构，GaAs的带隙 为1. 42eV，处于太阳电池材料所要求的最佳带隙宽度 范围；
19:02
5
Sharp单晶硅组件
19:02
6
Ultrathin Multicrystalline Si High Efficiency
Solar Cells – Fraunhofer- 20.3%－世界记录
19:02
7
硅片厚度的发展： 70年代－450～500 m， 80年代－400～450m。 90年代－350～400 m。 2000年 -260～300 m。 2010年 - 200～260 m。
三代太阳能电池的分类
三代太阳能电池的分类
根据结构和材料的不同，三代太阳能电池可以被分为以下几类：
1. 多结太阳能电池（Multi-junction solar cells）：多结太阳能
电池采用多个半导体层，每个层都能够吸收不同波长的光，从而提高了能量转换效率。
多结太阳能电池通常用于高端应用，如航天器和卫星。
2. 有机太阳能电池（Organic solar cells）：有机太阳能电池使
用有机材料来吸收和转换太阳光能。
这种电池可以通过印刷或涂覆的方式制造，成本相对较低。
然而，由于效率较低，目前主要用于一些低功率应用。
3. 钙钛矿太阳能电池（Perovskite solar cells）：钙钛矿太阳能
电池采用钙钛矿材料作为光吸收层，具有较高的能量转换效率和低成本制备的优势。
钙钛矿太阳能电池是目前研究和发展最为活跃的太阳能电池之一。
4. 染料敏化太阳能电池（Dye-sensitized solar cells）：染料敏
化太阳能电池使用染料来吸收光能，然后通过电解质转移电子，产生电流。
这种电池也具有低成本制备和灵活性的优势，但效率较低。
除了以上几种主要的分类，也有其他一些新兴的三代太阳能电池技术正在研究和发展中，如纳米线太阳能电池、量子点太阳能电池等。
有机太阳能电池的分类
有机太阳能电池的分类有机太阳能电池是一种利用有机材料将太阳能转化为电能的装置。
根据其不同的结构和材料特性，有机太阳能电池可以分为有机聚合物太阳能电池、有机小分子太阳能电池和有机无机杂化太阳能电池三类。
有机聚合物太阳能电池是其中最常见的一种类型。
它由有机聚合物材料构成，具有较高的光吸收性能和良好的柔韧性。
有机聚合物太阳能电池的工作原理是，太阳光照射到光敏材料上时，光子的能量被转化为电子能量，从而产生电流。
这种电池具有制备简单、成本低廉的优点，可以在柔性电子器件、电子纸等领域得到广泛应用。
有机小分子太阳能电池是另一种常见的有机太阳能电池。
与有机聚合物太阳能电池不同，有机小分子太阳能电池采用小分子有机材料作为光敏层，其结构更加精细和复杂。
这种电池的工作原理是，光子的能量激发光敏材料中的电子，使其跃迁到导电层，从而形成电流。
有机小分子太阳能电池具有高效率和较长的寿命等优点，但其制备过程较为复杂，成本较高。
有机无机杂化太阳能电池是近年来发展起来的一种新型太阳能电池。
它采用有机物和无机物相结合的材料作为光敏层，兼具有机太阳能电池和无机太阳能电池的优点。
有机无机杂化太阳能电池的工作原理是，光敏材料中的有机分子吸收光子能量，将其转化为电子能量，然后通过无机材料的传导带将电子输送出来。
这种电池具有高效率、稳定性好的特点，是目前研究的热点之一。
除了以上三类主要的有机太阳能电池，还有一些其他类型的有机太阳能电池也在研究中。
例如，染料敏化太阳能电池利用染料分子吸收光子能量，将其转化为电子能量；有机薄膜太阳能电池利用有机材料的薄膜结构提高光电转化效率等。
这些有机太阳能电池在不同的应用领域具有各自的优势和局限性。
有机太阳能电池是一种重要的可再生能源装置，可以将太阳能转化为电能。
根据其结构和材料特性的不同，有机太阳能电池可以分为有机聚合物太阳能电池、有机小分子太阳能电池和有机无机杂化太阳能电池等多种类型。
这些电池在不同的应用领域具有各自的优势和适用性，为可持续能源的发展做出了重要贡献。
太阳能电池分类
最早问世的太阳电池是单晶硅太阳电池。
硅是地球上极丰富的一种元素，几乎遍地都有硅的存在，可说是取之不尽。
用硅来制造太阳电池，原料可谓不缺。
但是提炼它却不容易，所以人们在生产单晶硅太阳电池的同时，又研究了多晶硅太阳电池和非晶硅太阳电池，至今商业规模生产的太阳电池，还没有跳出硅的系列。
其实可供制造太阳电池的半导体材料很多，随着材料工业的发展、太阳电池的品种将越来越多。
目前已进行研究和试制的太阳电池，除硅系列外，还有硫化镉、砷化镓、铜铟硒等许多类型的太阳电池，举不胜举，这里仅选几种较常见的太阳电池作些介绍。
【硅晶圆太阳能电池】主要是单晶硅与多晶硅 ⑴单晶硅太阳电池单晶硅太阳电池是当前开发得最快的一种太阳电池，它的构和生产工艺已定型，产品已广泛用于空间和地面。
这种太阳电池以高纯的单晶硅棒为原料，纯度要求99.999％。
为了降低生产成本，现在地面应用的太阳电池等采用太阳能级的单晶硅棒，材料性能指标有所放宽。
有的也可使用半导体器件加工的头尾料和废次单晶硅材料，经过复拉制成太阳电池专用的单晶硅棒。
将单晶硅棒切成片，一般片厚约0.3毫米。
硅片经过形、抛磨、清洗等工序，制成待加工的原料硅片。
加工太阳电池片，首先要在硅片上掺杂和扩散，一般掺杂物为微量的硼、磷、锑等。
扩散是在石英管制成的高温扩散炉中进行。
这样就硅片上形成PN结。
然后采用丝网印刷法，精配好的银浆印在硅片上做成栅线，经过烧结，同时制成背电极，并在有栅线的面涂覆减反射源，以防大量的光子被光滑的硅片表面反射掉。
因此，单晶硅太阳电池的单体片就制成了。
单体片经过抽查检验，即可按所需要的规格组装成太阳电池组件（太阳电池板），用串联和并联的方法构成一定的输出电压和电流。
最后用框架和装材料进行封装。
用户根据系统设计，可将太阳电池组件组成各种大小不同的太阳电池方阵，亦称太阳电池阵列。
目前单晶硅太阳电池的光电转换效率为17％左右，实验室成果也有20％以上的。
晶硅太阳电池的生产需要消耗大量的高纯硅材料，而制造这些材料工艺复杂，电耗很大，在太阳电池生产总成本中己超二分之一。
太阳能电池的分类与特点
太阳能电池的分类与特点太阳能电池是一种将太阳能转化为电能的装置，它由不同材料制成。
根据材料的不同，太阳能电池可以分为单晶硅太阳能电池、多晶硅太阳能电池、非晶硅太阳能电池、染料敏化太阳能电池、聚合物太阳能电池等多种类型。
每种类型的太阳能电池都有其独特的特点和适用范围，下面将逐一介绍这些分类和特点。
1. 单晶硅太阳能电池：单晶硅太阳能电池是最常见的太阳能电池之一，它采用高纯度的单晶硅材料制成。
其特点包括高效率、长寿命和稳定性强。
单晶硅太阳能电池的高效率意味着单个电池的发电能力较强，因此在有限的面积内可以获得更多的电能。
此外，单晶硅太阳能电池通常具有较长的寿命，可在正常使用条件下运行20年以上。
然而，由于制造工艺较为复杂，单晶硅太阳能电池的成本较高，因此价格也相对较贵。
2. 多晶硅太阳能电池：多晶硅太阳能电池是另一种常见的太阳能电池类型，它由多晶硅材料制成。
与单晶硅太阳能电池相比，多晶硅太阳能电池的制造工艺更简单，成本也较低。
然而，多晶硅太阳能电池的效率较低，发电能力相对较弱，但仍然可以满足家庭和商业用途的基本需求。
此外，多晶硅太阳能电池的寿命较长，可持续发电15年以上。
3. 非晶硅太阳能电池：非晶硅太阳能电池是一种采用非晶硅材料制成的薄膜太阳能电池。
与单晶硅和多晶硅太阳能电池相比，非晶硅太阳能电池的制造工艺更简单，可以在较大面积的基板上快速制造。
非晶硅太阳能电池还具有较高的灵活性，可以适应不同形状的物体，因此广泛应用于卷曲表面和柔性电子设备。
然而，与其他太阳能电池相比，非晶硅太阳能电池的效率较低，需要更大的面积才能获得相同的发电能力。
4. 染料敏化太阳能电池：染料敏化太阳能电池是一种基于染料分子的太阳能电池。
它利用染料分子吸收光子，激发电子跃迁并产生电流。
相比于硅基太阳能电池，染料敏化太阳能电池具有灵活性好、制造工艺简单、成本低廉和透明度高等优势。
然而，染料敏化太阳能电池的稳定性较差，寿命较短，通常需在几年内更换。
太阳能电池的分类-及光伏发电的优缺点PPT课件
多元化合物太阳能电池
硫化镉、碲化镉多晶薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，在广泛深入 的应用研究基础上，国际上许多国家的碲化镉薄膜太阳电池已由实验室研究阶段开始走向规模工业化生产。 1、硫化镉太阳能电池：虽然光电效率已提高到9%，但是仍无法与多晶硅太阳能电池竞争。与非晶硅薄膜 电池相比，制造工艺比较简单。 2、砷化镓太阳能电池：砷化镓与太阳光谱的匹配较适合，且能耐高温，在250℃的条件下，光电转换性 能仍很良好，其最高光电转换效率约30%，特别适合做高温聚光太阳能电池。由于镓比较稀缺，砷有毒， 制造成本高，此种太阳能电池的发展受到影响。 3、铜铟硒太阳能电池：以铜、铟、硒三元化合物半导体为基本材料制成的太阳能电池。它是一种多晶薄 膜结构，材料消耗少，成本低，性能稳定，光电转换效率在10%以上。因此是一种可与非晶硅薄膜太阳能 电池相竞争的新型太阳能电池。
纳米晶体化学太阳能电池
染料敏化纳米晶体太阳能电池(DSSCs)主要包括镀有透明导电膜的玻璃基底， 染料敏化的半导体材料、对电极以及电解质等几部分。其阳极为染料敏化半导 体薄膜(TiO2膜)，阴极为镀铂的导电玻璃。纳米晶体TiO2太阳能电池的优点 在于它廉价的成本和简单的工艺及稳定的性能。其光电效率稳定在10%以上， 制作成本仅为硅太阳电池的1/5～1/10，.寿命能达到20年以上。
柔性太阳能电池
柔性太阳能电池板采用高晶硅材料制成，并用高强度、透光性 能强的太阳能专用钢化玻璃以及高性能、耐紫外线辐射的专用 密封材料层压制而成，有能抗冰雪、抗震、防压等多种优点， 即使在温度剧变的恶劣条件下也能正常使用，。所以柔性电池 能用在平板类太阳能电池难以胜任的许多领域，例如太阳能汽 车、飞机、飞艇、建筑、纺织品、帐篷、服装、头盔，玩具等 特殊曲面上。
太阳能电池的主要分类
太阳能电池的主要分类
1、按照电池结构分类：包括单晶硅太阳能电池、多晶硅太阳能电
池、非晶硅太阳能电池、铜铟镓硒太阳能电池、碲化镉太阳能电池等。
2、按照光电转换模式分类：有单体太阳能电池、多体太阳能电池、
柔性太阳能电池、薄膜太阳能电池等。
3、按照用途分类：有手机/平板电脑电池、动力电池、照明灯具、
太阳能电动汽车、太阳能船舶、太阳能飞机、卫星太阳能电池等。
4、按照工作电压分类：有单电压太阳能电池、多电压太阳能电池
等。
5、按照制造工艺分类：有热扩散法、等离子增强化学气相沉积法、
液相外延生长法、气相外延生长法等。
太阳能电池的分类
太阳能电池的分类太阳能电池发展划分为三代。
第一代是以单晶硅、多晶硅为代表的硅晶太阳能电池。
以晶硅为材料的第一代太阳能电池技术已经发展成熟且应用最为广泛。
但由于单晶硅太阳能电池对原料要求过高以及多晶硅太阳a能电池复杂的生产工艺等缺点，促使人们开始研发第二代薄膜太阳能电池，其中以碲化镉(CdTe)、砷化镓(GaAs)及铜铟镓硒化合物(CIGS)为代表的太阳能电池开始成为研究热点。
与晶硅电池相比，薄膜太阳能电池所需材料较少且容易大面积生产，故在降低成本方面显现优势，其效率也在逐步提高。
第三代则是基于高效、绿色环保和先进纳米技术的新型太阳能电池，如染料敏化太阳能电池(DSSCs)、钙钛矿太阳能电池(PSCs)和量子点太阳能电池(QDSCs)等。
目前，各类太阳能电池都取得较大的发展，形成了以晶硅太阳能电池为基础，薄膜太阳能电池为发展对象及以DSSCs、PSCs和QDSCs为前沿的太阳能电池发展格局。
1.第一类太阳能电池1.1单晶硅太阳能电池单晶硅是所有晶硅太阳能电池中制造工艺及技术最成熟和稳定性最高的一类太阳能电池。
理论上，光伏响应材料的最佳禁带宽度在1.4 eV左右，而单晶硅的禁带宽度为1.12 eV，是已知自然界中存在的和最佳禁带宽度最为接近的单质材料。
单晶硅太阳能电池主要通过硅片的清洗和制绒、扩散制结、边缘刻蚀、去磷硅玻璃、制备减反射膜、制作电极、烧结等工艺制备而成。
经过多年的发展，单晶硅太阳能电池的制造工艺和效率都有了很大的改进和提升。
单晶硅太阳能电池以其高效率和稳定性，在光伏行业占有统治地位，而且还会维持很长一段时间。
但是由于硅电池所需硅材料的纯度需达到99.9999%，造成单晶硅的价格居高不下，另外，复杂的制造工艺也导致其难以大范围推广使用。
因此在后续的单晶硅太阳能电池发展历程中，主要的方向应该是简化其生产过程和所需硅材料的提纯工艺以期降低单晶硅太阳能电池的生产成本，加快其普及化进程。
1.2多晶硅太阳能电池相比单晶硅太阳能电池，多晶硅太阳能电池对原材料的纯度要求较低，原料来源也较广泛，因此成本要比单晶硅太阳能电池低很多。
太阳能电池 分类
太阳能电池1. 简介太阳能电池是一种将太阳辐射转化为电能的装置。
它利用光生电效应，将太阳能直接转换为电能。
太阳能电池在可再生能源领域具有重要的地位，被广泛应用于太阳能发电系统、航天器、无线传感器等领域。
2. 工作原理太阳能电池主要由光敏材料、正负极以及连接器组成。
光敏材料是最关键的部分，它通常是由硅或其他半导体材料制成。
当光线照射到光敏材料上时，光子会激发材料中的自由电子，形成正负电荷分离。
正负极之间的电势差产生了一个外部电场，使得自由电子被推向负极，形成了一个直流电流。
3. 不同类型的太阳能电池3.1 单晶硅太阳能电池单晶硅太阳能电池是最常见的一种类型。
它使用纯度较高的硅片制造而成，具有高效率和稳定性。
然而，制造过程中需要大量的能源和成本，导致价格较高。
3.2 多晶硅太阳能电池多晶硅太阳能电池是使用多晶硅块制造而成的。
相比于单晶硅太阳能电池，多晶硅太阳能电池的制造成本更低，但效率稍低。
3.3 薄膜太阳能电池薄膜太阳能电池采用了薄膜材料作为光敏层，如铜铟镓硒(CIGS)、非晶硅(a-Si)等。
它们具有较低的制造成本和灵活性，但效率相对较低。
3.4 钙钛矿太阳能电池钙钛矿太阳能电池是近年来兴起的一种新型太阳能电池。
它具有高效率、低成本和易于制造的优点。
然而，目前仍面临稳定性和可持续性等方面的挑战。
4. 应用领域4.1 太阳能发电系统太阳能发电系统利用太阳能电池将光线转化为电力。
这种系统可以应用于家庭、商业和工业领域，为电力供应提供可再生的能源。
4.2 航天器太阳能电池广泛应用于航天器中，用于提供电力。
由于太阳能在太空中丰富，太阳能电池成为了航天器的主要能源来源。
4.3 无线传感器太阳能电池也被用于供电无线传感器网络。
这些传感器可以在没有外部电源的情况下工作，并且可以长时间运行。
5. 发展趋势随着对可再生能源需求的不断增长，太阳能电池技术也在不断发展。
未来，我们可以预见以下几个发展趋势：•提高效率：研究人员将继续努力提高太阳能电池的转换效率，以提高其经济性和实用性。
