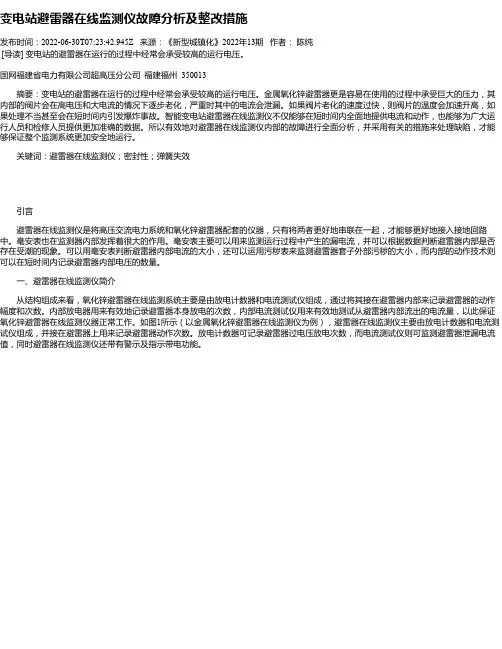

变电站避雷器在线监测仪故障分析及整改措施发布时间：2022-06-30T07:23:42.945Z 来源：《新型城镇化》2022年13期作者：陈纯[导读] 变电站的避雷器在运行的过程中经常会承受较高的运行电压。
国网福建省电力有限公司超高压分公司福建福州 350013摘要：变电站的避雷器在运行的过程中经常会承受较高的运行电压。
金属氧化锌避雷器更是容易在使用的过程中承受巨大的压力，其内部的阀片会在高电压和大电流的情况下逐步老化，严重时其中的电流会泄漏。
如果阀片老化的速度过快，则阀片的温度会加速升高，如果处理不当甚至会在短时间内引发爆炸事故。
智能变电站避雷器在线监测仪不仅能够在短时间内全面地提供电流和动作，也能够为广大运行人员和检修人员提供更加准确的数据。
所以有效地对避雷器在线监测仪内部的故障进行全面分析，并采用有关的措施来处理缺陷，才能够保证整个监测系统更加安全地运行。
关键词：避雷器在线监测仪；密封性；弹簧失效引言避雷器在线监测仪是将高压交流电力系统和氧化锌避雷器配套的仪器，只有将两者更好地串联在一起，才能够更好地接入接地回路中。
毫安表也在监测器内部发挥着很大的作用。
毫安表主要可以用来监测运行过程中产生的漏电流，并可以根据数据判断避雷器内部是否存在受潮的现象。
可以用毫安表判断避雷器内部电流的大小，还可以运用污秽表来监测避雷器套子外部污秽的大小，而内部的动作技术则可以在短时间内记录避雷器内部电压的数量。
一、避雷器在线监测仪简介从结构组成来看，氧化锌避雷器在线监测系统主要是由放电计数器和电流测试仪组成，通过将其接在避雷器内部来记录避雷器的动作幅度和次数。
内部放电器用来有效地记录避雷器本身放电的次数，内部电流测试仪用来有效地测试从避雷器内部流出的电流量，以此保证氧化锌避雷器在线监测仪器正常工作。
如图1所示（以金属氧化锌避雷器在线监测仪为例），避雷器在线监测仪主要由放电计数器和电流测试仪组成，并接在避雷器上用来记录避雷器动作次数。
避雷器在线监测器仪原理
避雷器在线监测器校验仪原理FCZ-3避雷器在线监测仪是针对变电站、水火电厂、大型厂矿自备电厂中避雷器下端的放电计数器进行检测的专用仪器，既可对雷击次数进行检验，还可对泄露电流（最大值）进行校验，一机两用。
一、原理：图1所示为JS型动作记数器的原理接线图。
图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。
图1 JS型动作记数器的原理接线(a)JS型；(b)JS-8型R1、R2-非线形电阻；C-贮能电容器L-记数器线圈；D1~4一硅二极管当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。
改变R1及R2的阻值，可使记数器具有不同的灵敏度。
一般最小动作电流为100A （8/20μs）的冲击电流。
因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。
图1（b）表示JS－8型动作记数器的结构，系整流式结构。
避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。
该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8/20s）的冲击电流。
JS －8型记数器可用于6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV 系统的避雷器。
二、检查方法及原理由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。
现场检查记数器动作的方法有直流法、交流法和标准冲击电流法。
研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。
图2 标准冲击电流检测法的原理接线（虚线框内为冲击电流发生器）C-充电电容；R-充电电阻；L-阻尼电感D-整流硅二极管；r-分流器；B-试验变压器V-静电电压表；CRO-高压示波器将冲击电流发生器发生的8/20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。
防雷元件测试仪使用方法
防雷元件测试仪使用方法智能型防雷元件测试仪又名防雷元件测试仪、SPD现场测试仪，用于避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、直空避等性能测试的专用仪表。
本仪表采用充电功能离线使用克服了传统产品要插电使用不方便现场操作的缺点、电压输出2000V应用范围更加广泛、使用高压短路保护、自动放电功能、仪表可靠安全耐用。
同时采用豪华大彩屏幕显示、数据存储、数据查阅、合格判断、自动关机、USB数据上传等功能。
整机美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。
测试仪具有防震、防尘、防潮结构，适应恶劣工作环境，是气象防雷、电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。
它适用于测量各种避雷器和浪涌保护器的性能参数测试。
测试仪智能型防雷元件测试仪由中大规模集成电路组成。
本表输出功率大，起始动作电压测量范围：10-2000V，漏电流测量范围：0.1~199.9uA，重复稳定性好，一键测量方便快捷。
操作方法：1.开关机在关机状态下按下“开关机”键即可开机，在开机状态下按下“开关机”键即可关机。
2.电池电压检查开机后，如果LCD显示电池电压低符号“”，表示电池电量不足，请及时更换电池。
电池电力充足才能保证测量的精度。
3.压敏电阻测试测量时按下“类型选择”键选定为“压敏电阻”，夹好被测压敏电阻(如下图所示)。
在“压敏电阻”类型下有两个模式可以选择，分别是“自动模式”和“手动模式”，可以按“模式选择”按键选择。
“自动模式”测试下，只需要按下“启动测试”按键即可启动测试，在测试过程中右下角会显示“正在测试中…”字样提示，当完成测试时显示“测试完成！”字样提示。
在测试过程中您如果想打断测试进程，可以按“退出”按键中断测试。
“手动模式”测试下，按下“电压设置”按键后按方向键上“”或下“”调整“限制电压”的值要达到被测压敏电阻标称值的1.2倍以上(上“”、下“”)键短按时加或减1，长按时加或减50)，然后按下“确定”键，再按下“启动测试”按键可以启动测试，当电流显示约1mA(1000uA)时的电压值为U1mA值(击穿电压)。
DJS系列高灵敏避雷器放电记录仪
DJS系列高灵敏避雷器放电记录仪功能简介DJS系列高灵敏避雷器放电记录仪（以下简称DJS）是一种电子型户内使用避雷器放电计数器（可选避雷器泄漏电流在线监测），适用于35kv以下的无（有串联）间隙避雷器的放电计数用，可在一个计数器上分相记录A、B、C避雷器的放电动作次数以及相应的放电时刻，液晶显示，数据记录量达千次以上，抗干扰能力强，灵敏度高，并提供网络通信和数据下载接口。
产品特点三相集中计数、分条记录放电时刻、可通信、电子式液晶显示。
工作原理、产品组成DJS系列高灵敏避雷器放电记录仪主要由采样器、传感器、转接盒、显示器、配套传输线缆和一些电子元器件组成。
在正常的运行电压下，通过避雷器的泄漏电流的变化通过采样器及相关线缆传输到显示器，通过显示器内的放大电路及A/D转换电路，在显示器内的微处理器控制下转换成数字信号并显示。
当避雷器流过雷电波、操作波或工频过电压时，强大的动作电流将从泄漏电流测量回路被转移到计数器回路，泄漏电流测量回路受到保护，计数器部分则利用电磁感应原理，获取操作波或工频过电压电流的信号，再经显示器内的微处理器处理，实现记录动作的次数。
主要技术参数1. 适用范围：3~35kv系统分立式无（有串联）间隙避雷器；2. 使用电源：交直流110~220v，＜1.5W；3. 计数形式：A、B、C三相分别计数，集中液晶显示；4. 最小捕获放电电流：＜10A；5. 最小捕获脉冲宽度：＜1μs；6. 泄漏电流监测范围：0~20mA；7. 内置时钟，掉电保持时间：半年；8. 存储容量：＞2000条；9. 通信接口：485，类modbus协议；10. 可设定独立地址码使用方法1.按使用说明书将相应的接线连接；2.上电，液晶按A相计数、B相计数、C相计数的顺序轮显；3.短触“f”键，依次查看A相计数、B相计数、C相计数、本机地址，当前日期、当前时间,显示当前时间时若为DJS-II型连按三次“f”键校零泄漏电流值（校零时请拔出数据线）。
避雷器用放电计数器、监测器使用说明书
近年来，随着国家电力工业的大力发展，放电计数器、监测器也有了长足的发展。我公司也从产品的功能化上进行了深入的开发：
避雷器用放电计数器、监测器
避雷器用放电计数器是用来监测避雷器(或过电压保护器)放电动作次数的一种高压电器，其构造是由非线性电阻片、电磁计数器和一些电子元件组成。常用的型号有JS-8(计数器采用SiC阀片，适用于126kV及以下电压等级的避雷器或过电压保护器)、JSY-10／600(计数器采用ZnO电阻片，适用于220kV及以下电压等级的避雷器或过电压保护器，并适于在线监测仪使用)。
JCQ-3型在线监测器带PC接口
JCQ-3型监测器带微机接口， 直接将避雷器(或过电压保护器)的运行质量数据交与计算机采集管理。
JSZ-8型避雷器带电及故障指示型放电计数器
JSZ-8型计数器除了常规放电计数功能外， 还具有避雷器(或过电压保护器)正常工作或出现故障的指示功能(指示灯指示)， 特别适合防爆型过电压保护器的脱离指示。
6～35
5
0
过电压保护器
JSZ-8
6～330
5～10
1.5
600
100
避雷器、过电压保护器
监测器
JCQ-3
6～500
5～20
1.2
600～1000
100
避雷器、过电压保护器
JSQ-1
6～35
5
0
过电压保护器
安装示意图
制造:上海昌开电器有限公司
JSC-1型、JYS-2型微型放电计数器
及以上避雷器放电计数器的更换

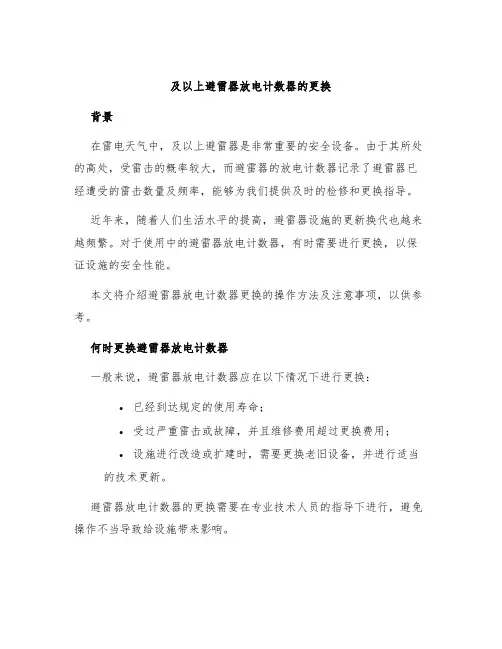

及以上避雷器放电计数器的更换背景在雷电天气中，及以上避雷器是非常重要的安全设备。
由于其所处的高处，受雷击的概率较大，而避雷器的放电计数器记录了避雷器已经遭受的雷击数量及频率，能够为我们提供及时的检修和更换指导。
近年来，随着人们生活水平的提高，避雷器设施的更新换代也越来越频繁。
对于使用中的避雷器放电计数器，有时需要进行更换，以保证设施的安全性能。
本文将介绍避雷器放电计数器更换的操作方法及注意事项，以供参考。
何时更换避雷器放电计数器一般来说，避雷器放电计数器应在以下情况下进行更换：•已经到达规定的使用寿命；•受过严重雷击或故障，并且维修费用超过更换费用；•设施进行改造或扩建时，需要更换老旧设备，并进行适当的技术更新。
避雷器放电计数器的更换需要在专业技术人员的指导下进行，避免操作不当导致给设施带来影响。
更换避雷器放电计数器的操作步骤预备工作更换避雷器放电计数器需要准备以下工具：•绝缘手套；•绝缘刀具；•扳手；•测量仪器（万用表、电压表等）；•更换的避雷器放电计数器。
在更换之前，需要关闭避雷装置，查看电压表上的读数。
在正常情况下，读数应该是0。
从电表上断开高压拴口，并将更换的避雷器放电计数器与之连接。
在更换前，还需要清理设备和周边的脏物，确保环境整洁，便于检查和观察。
检查避雷器讯号检查避雷器讯号是更换避雷器放电计数器的第一步。
正确的讯号记录是保证更换成功的基础。
在检查时，需要使用万用表，将它连接上避雷器放电计数器上的接线处。
然后观察讯号是否合适，并记录下合适的讯号。
拆卸避雷器放电计数器拆卸避雷器放电计数器是更换避雷器放电计数器的第二步。
在拆卸时，请使用断电器将高压拴口从设备上拆下，并切断高压线。
更换之前，请在拆卸之前检查设备是否停止工作。
然后，使用扳手拧下拴紧螺丝，拆下旧避雷器。
在拆卸过程中，请注意不要将手触摸到高压线上，以免遭受电击。
安装新避雷器放电计数器当拆下原设备后，请先检查新的避雷器放电计数器是否符合规格。
避雷器用放电计数器技术要求
避雷器用放电计数器技术要求
避雷器用放电计数器是一种用于记录避雷器放电次数的设备，其主要技术要求包括:
1. 计数精度：计数器应能够准确记录避雷器每次放电的时间和次数，误差应在±1 次/天以内。
2. 计数容量：计数器应具有足够的计数容量，能够记录避雷器放电次数超过设定值的次数。
通常来说，计数容量应大于 1000 次。
3. 反应速度：计数器的反应速度应足够快，能够在避雷器放电的瞬间及时记录并进行计数。
4. 可靠性：计数器应具有高可靠性，能够在长时间使用后保持良好的工作状态，不发生故障。
5. 易于使用：计数器应易于使用，用户应能够方便地设置计数器的计数标准和计数容量，以及及时查看计数器的记录数据。
避雷器用放电计数器的技术要求主要包括计数精度、计数容量、反应速度、可靠性和易于使用等方面。
这些技术要求能够保证计数器的准确性和可靠性，更好地服务于避雷器的监测和管理。
氧化锌避雷器试验基础知识须知
氧化锌避雷器试验基础知识须知避雷器是一种过电压保护设备。
除了能限制雷击引起的过电压，还能限制一部分操作过电压。
又能截断续流，不至于引起系统接地短路。
一般并联与系统之中。
武汉汇卓电力专业生产氧化锌避雷器试验得设备有：HZYB-3H 氧化锌避雷器特性测试仪，HZYB-V 氧化锌避雷器带电测试仪，HZFZ-HI 避雷器放电计数器校验仪，FC-2G 防雷元件测试仪避雷器的分类1、保护间隙2、管式避雷器3、阀式避雷器4、磁吹阀式避雷器5、金属氧化物避雷器（用的最多）我们见到最多的一般都是金属氧化物避雷器，其余的几种现在基本很少见到，如需要详细了解请度娘。
本文将重点介绍金属氧化物避雷器（MOA） 金属氧化物避雷器（MOA）其优点1、基本无续流，耐重复动作能力强2、通流容量大3、MOA阀片可以并联使用，增大了通流和降低残压都容易实现4、性能稳定，抗老化强5、氧化锌阀片具有良好的非线性伏安特性。
其结构为；将氧化锌阀片叠装在绝缘筒内密封，基本可以分为瓷套式，复合外套式，GIS式。
氧化锌阀片伏安特性一个完好的避雷器在正常运行状态下处于小电流区域，可长时间运行；当发生过电压时，避雷器即处于工作区域，当过压被释放或者消失，避雷器会恢复到小电流运行状态；当长时间处于过载区，避雷器可能发生热奔溃，导致损坏或者爆炸。
下面来看一下金属氧化物铭牌（220kV）如下图：铭牌说明：额定电压：施加到避雷器端子最大工频电压有效值 持续运行电压：允许长时间施加在避雷器端子的工频电压有效值，该电压决定了避雷器长期运行的性能持续运行电流：持续运行下，流过避雷器的电流，包含阻性电流和容性电流，持续电流随着温度变化直流1mA参考电压：伏安特性曲线的拐点值标称放电电流：能够持续承受通过而不损坏的电流幅值，用来划分避雷器等级最大放电电流：能够短暂时间承受的雷电流幅值，时间过长则会损坏残压：放电电流流过避雷器时端子间出现的电压峰值老化特性: 由于氧化锌避雷器接入电网就有电流通过，使得元器件发热，工作电压越高电流越大，发热越大，由于阀片特性，所以温度越高，泄漏电流越大，再加上各种过电压和劣化，将积累造成氧化锌避雷器热奔溃。
