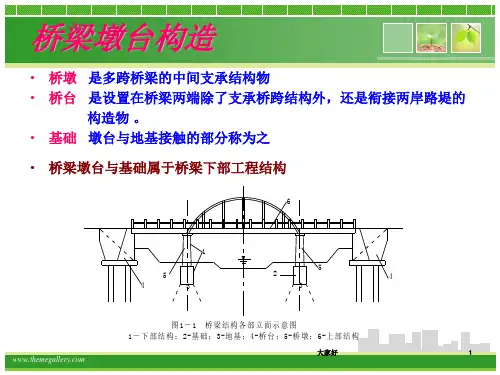

第四章桥梁墩台(3-2)墩台类型与构造特点 PPT
大家好
16
梁桥桥台
３．重力式埋置桥台
当路堤填土高度超过６～８ｍ时，可采用重力式埋置桥台。它是将台 身埋在锥形护坡中，只露出台帽，以安放支座和上部结构。重力式埋 置桥台台顶部分的内角到路堤锥坡表面的距离不应小于５０ｃｍ，否 则应在台顶缺口的两侧设置横隔板，使台顶部分与路堤锥坡的填土隔 开，防止土壅到支承平台上。桥台通过耳墙与路堤衔接，耳墙伸进路 堤的长度一般不小于75ｃｍ。
大家好
2
梁式桥桥墩
1.重力式桥墩
重力式桥墩主要是靠自身重力（包括桥跨结构重力）来平衡外力和保证桥墩 的稳定性（抗倾覆稳定和抗滑稳定）的。此种桥墩墩身多做成实体式的，可 以不用钢筋，而用天然石材或片石混凝土砌筑。因此，圬工体积较大，阻水 面积大，自重也大，对地基承载力的要求高，桥墩自身刚度大，具有较强的 承载能力和防撞能力。适合于修建在地基承载力较高、覆盖层较薄、基岩埋 深较浅的地基上或河流中流冰和漂浮物较多的桥梁。
３）Ｕ形轻型桥台和山字形轻型桥台 Ｕ形桥台由前墙（等厚度的）和平行于行车方向的侧墙组成，当桥台宽度较大时，为 了保证前墙和侧墙的整体性，可在U形桥台的中间加一道背撑，成为山字形桥台。
大家好
22
拱桥桥台
４．空腹Ｌ形桥台 空腹Ｌ形桥台适用于软土地基而桥台本身不高的空腹式拱桥。它由前墙、后 墙、基础 板和撑墙部分组成。前墙承受拱圈传来的压力，后墙支承台后土压力。
大家好
21
拱桥桥台
３．轻型桥台
１）八字形轻型桥台 八字形桥台的台身可做成等厚度的或变厚度的形式。两边八字翼墙与台身分开，其顶 宽为４０ｃｍ，前坡坡度为１０∶１，后坡坡度为５∶１。
２）前倾式桥台 前倾式桥台由于台身向桥孔方向倾斜，因此比直立台身的受力情况要好，用料要省。
梁桥墩台PPT
表8.2-1 基底埋置安全值
桥梁工程系
（b）对于冻胀、强冻胀土其基底应埋置在冻结线以下不小于0.25m； 对于弱冻胀土，应不小于冻结深度的80％。 （c）对于离地面较浅的土层 ，基底埋置在地面以下不小于2m，特殊 困难情况下不小于1m。 （d）明挖基础顶面不宜高出最低水位，如地面高于最低水位且不受 冲刷时，则不宜高出地面。
大于15°的桥梁。
桥梁工程系
8.2.1 重力式桥墩
图 8.2-3 圆形桥墩 桥梁工程系
8.2.1 重力式桥墩
（3）重力式桥墩的构造 重力式桥墩的组成： ①顶（墩）帽 ②墩身 ③基础 其结构形式如上面图8.2-1~8.2-3所示。
桥梁工程系
8.2.1 重力式桥墩
①顶（墩）帽 顶帽也称之为墩帽，有飞檐式、托盘式和悬臂式三种。 顶帽有两个作用，其一是要放桥梁支座，直接支承桥跨结构，承受很 大的支承反力，并将桥跨结构传来的集中压力均匀地分散到墩身，因 此，要求顶帽具有一定的厚度；其二为架梁施工和养护维修提供必要 的工作面。
桥梁工程系
8.2.2 空心墩
空心高墩的截面形式 包括：圆形、圆端形、矩形等多种形式。如下图 所示：
图8.2-6 空心墩截面形式
桥梁工程系
8.2.2 空心墩
为了增强空心墩的抗扭能力，对空心墩每隔一定高度应设置一段横隔 板。从局部稳定来看，壁厚与宽度之比t/b或壁厚与中心半径之比t/R 大于1/10时，空心墩可以不必设横隔板。但为了滑动模板施工方便， 以不设或少设横隔板为宜。对于40m以上的高桥墩，或壁厚与半径之 比小于1:10时，应按6~10m的间距设置横隔板。
桥梁工程系
8.1
概述
墩台的施工方法与结构的形式有关，桥梁墩台的施工主要有在桥位处 就地施工与预置装配两种。桥墩，目前较多采用的是滑动模板连续浇 筑施工 ，它对于高桥墩、薄壁直墩和无横隔板的空心墩有较高的经 济效益。装配式墩常在带有横隔板的空心墩，V形墩、Y形墩等形式 中采用。
桥梁工程系
（b）对于冻胀、强冻胀土其基底应埋置在冻结线以下不小于0.25m； 对于弱冻胀土，应不小于冻结深度的80％。 （c）对于离地面较浅的土层 ，基底埋置在地面以下不小于2m，特殊 困难情况下不小于1m。 （d）明挖基础顶面不宜高出最低水位，如地面高于最低水位且不受 冲刷时，则不宜高出地面。
大于15°的桥梁。
桥梁工程系
8.2.1 重力式桥墩
图 8.2-3 圆形桥墩 桥梁工程系
8.2.1 重力式桥墩
（3）重力式桥墩的构造 重力式桥墩的组成： ①顶（墩）帽 ②墩身 ③基础 其结构形式如上面图8.2-1~8.2-3所示。
桥梁工程系
8.2.1 重力式桥墩
①顶（墩）帽 顶帽也称之为墩帽，有飞檐式、托盘式和悬臂式三种。 顶帽有两个作用，其一是要放桥梁支座，直接支承桥跨结构，承受很 大的支承反力，并将桥跨结构传来的集中压力均匀地分散到墩身，因 此，要求顶帽具有一定的厚度；其二为架梁施工和养护维修提供必要 的工作面。
桥梁工程系
8.2.2 空心墩
空心高墩的截面形式 包括：圆形、圆端形、矩形等多种形式。如下图 所示：
图8.2-6 空心墩截面形式
桥梁工程系
8.2.2 空心墩
为了增强空心墩的抗扭能力，对空心墩每隔一定高度应设置一段横隔 板。从局部稳定来看，壁厚与宽度之比t/b或壁厚与中心半径之比t/R 大于1/10时，空心墩可以不必设横隔板。但为了滑动模板施工方便， 以不设或少设横隔板为宜。对于40m以上的高桥墩，或壁厚与半径之 比小于1:10时，应按6~10m的间距设置横隔板。
桥梁工程系
8.1
概述
墩台的施工方法与结构的形式有关，桥梁墩台的施工主要有在桥位处 就地施工与预置装配两种。桥墩，目前较多采用的是滑动模板连续浇 筑施工 ，它对于高桥墩、薄壁直墩和无横隔板的空心墩有较高的经 济效益。装配式墩常在带有横隔板的空心墩，V形墩、Y形墩等形式 中采用。
桥梁墩台施工(共58张精选PPT)
模板安装
将制作好的模板准确地安装在指定位 置，并进行加固和支撑，确保模板稳 定性和刚度。
模板拆除
在混凝土达到规定强度后，按照规范 要求进行模板拆除，并注意保护成品 。
混凝土浇筑与养护
施工准备
混凝土浇筑
检查模板、钢筋等是否符合要求；准备好 混凝土原材料和配合比。
采用合适的浇筑方式和振捣方法，确保混 凝土密实度和均匀性；注意控制浇筑速度 和分层厚度。
不合格品的处理措施
对于检验不合格的项目，应及时进行返工或修补处理，直至满足设计要求和规范标 准。
同时，应对不合格原因进行分析，找出问题所在，采取相应措施防止类似问题再次 发生。
对于严重不合格或无法修复的情况，应及时报告业主和监理单位，并按照相关程序 进行处理。
06 桥梁墩台施工安 全管理与环境保 护
• 绿色环保理念推广：随着环保意识的提高未来桥梁墩台施工将更加注重绿色环 保。例如采用环保材料、减少施工噪音和粉尘污染等措施降低对环境的影响。
• 装配式施工技术发展：装配式施工技术具有高效、环保、节约资源等优点未来 将在桥梁墩台施工中得到更广泛的应用。通过工厂化生产、现场装配的方式缩 短施工周期提高工程质量。
检验标准
各项检验内容均需符合设计文件
和相关规范要求，如《公路桥涵
施工技术规范》(JTG/T
F50-
2011)等。
质量评定方法与等级划分
评定方法
采用百分制评分法，根据各项检验内容的实测值与设计值或规范允许偏差值进 行比较，计算得分。
等级划分
根据得分情况，将墩台施工质量划分为优良、合格、不合格三个等级。具体划 分标准可参考相关规范或设计文件要求。
成功案例介绍及经验分享
某山区高速公路桥梁墩台施工
桥梁墩台施工放样课件
施工放样基本原则
01
02
03
准确性原则
放样结果必须与设计图纸 一致，确保桥梁墩台的准 确位置和尺寸。
整体性原则
放样时应考虑桥梁墩台与 周围环境的协调性，确保 桥梁的整体美观性。
安全性原则
放样时应考虑施工过程中 的安全问题，确保施工人 员的安全。
施工放样误差控制
误差来源
仪器误差、人为误差、环 境误差等。
现代数字化放样技术应用
全站仪自动放样
利用全站仪的测量和计算功能，实现墩台位置的自动放样。具有精 度高、速度快、操作简便等优点。
GPS-RTK放样
利用GPS实时动态差分技术，实现墩台位置的高精度放样。适用于 各种地形条件，且不受通视条件限制。
3D激光扫描放样
利用3D激光扫描仪获取墩台周围地形数据，通过软件处理生成墩台的 三维模型，实现高精度放样。适用于复杂地形和异形墩台的放样。
框架式墩台
由钢筋混凝土框架构成，具有较高 的抗弯和抗剪能力，适用于大跨度 桥梁和宽桥。
各类墩台结构特点
重力式墩台
结构简单、施工方便、经济实用 ，但自重大、阻水面积大、圬工
体积大。
轻型墩台
自重轻、结构美观、圬工体积小 ，但需要较高的施工技术水平，
成本较高。
框架式墩台
抗弯和抗剪能力强、整体性好、 稳定性高，但施工复杂、成本较
介绍桥梁类型、墩台结构形式 、施工环境等。
现场放样
依据图纸和计算数据进行实地 放样，包括基础开挖、钢筋笼 制作与安装、模板安装等。
放样前准备
熟悉图纸、计算放样数据、准 备测量仪器等。
放样成果检测
采用全站仪、水准仪等仪器对 放样成果进行检测，确保精度
符合要求。
桥梁桥墩施工课件
2128 6．薄壁墩 (1)钢筋混凝土薄壁墩 钢筋混凝土薄壁墩是一种新型桥墩，截面形式有板壁形、I形、箱形等，圆
形的薄壁空心墩也是钢筋混凝土薄壁墩的类型之一。板壁形的薄壁墩构造简单、 轻巧、圬工体积少，适用于地基承载力较弱的地区。薄壁墩的高度一般不大于 7m，由于墩身受压受弯，因此要配
有适量的受力钢筋和构造钢筋。如图为我国已建成的薄壁墩的实例。该桥桥 墩中距14.1m，墩高4.8m，墩厚0.35m，墩厚为高度的1/13.7。薄壁墩与排架桩 墩比较，圬工用量多，但对漂流物及流冰的抵抗能力要强些。一字形薄壁墩在墩 位的横向也可做成v形、Y形或其它形状。
7128
奉浦大桥是上海市南北快速干线道路上的一座特大型桥梁。 主桥为五跨预应力混凝土连续梁桥，125m主跨支点处梁高7.0m，跨中梁高 2.8m，梁底 按二次抛物线变化。箱梁横断面采用单箱单室，仅在支点处设置横隔板。采用三向预应 力配筋。下部结构水中墩为高桩承台薄壁墩，承台采用钢套箱围堰施工，并设置有钢飘 与橡胶护航装置的防撞安全系统。
5128
国家重点工程——赣龙铁路全线最高桥墩 松头江特大桥桥墩
该桥墩高98米
612３8 .柱式墩
盖梁
盖梁
柱式桥墩
柱 扩大基础
盖梁 柱
承台座板 桩
柱
系梁
桩 桩柱一体式
构造：墩身为柱，下面配桩 或刚性扩大基础，有时采用 桩柱一体为桩柱式。
桩柱式
7128
特点： 1.轻巧，圬工量小。
2.必须采用钢筋砼或预应力混凝土，特别是单柱式必须采用预应 力混凝土。
5128
6128
BO莱茵河桥宽39.7m，主梁横截面由两个箱梁和一块正交异性板组成。 支座处梁高9m，跨中4.2m，相应的细长比分别为1:26和1:55。该桥采用变高度腹板，以 满足通航要求。
《桥梁工程》第五篇 桥梁墩台知识讲解
(二) 外力包括上部结构恒载支点反力、盖梁自重和活载。 活载的布置要使各种效应组合为桥上最不利情况，求出支 点最大反力作为盖梁的活载。活载的横向分布计算，当活 载对称布置时，按杠杆法计算；当活载非对称布置时，可 考虑按刚接梁法(或偏心压力法或“G-M”法)计算。在盖 梁内力计算时，可考虑桩柱支承宽度对削减负弯矩尖峰的
NEXT
BACK
BACK
轻型桥台的主要特点是：
❖ (1)利用上部构造及下部的支撑梁作为桥台的支撑，以防 止桥台向跨中移动；
❖ (2)整个构造物成为四铰刚构系统； ❖ (3)除台身按上下铰接支承的简支竖梁承受水平土压力外，
桥台还应作为弹性地基上的梁加以验算。
三、埋置式桥台 埋置式桥台（图5-1-25）的工作原理是靠台身后倾，使 重心落在基底截面的形心之后，以平衡台后填土的倾覆力矩， 减少恒载产生的偏心距，但应注意后倾斜度要适当。 埋置式桥台的缺点是：由于护坡伸入到桥孔，压缩了河 道，或者为了不压缩河道，就要适当增加桥长。
返回本篇
BACK
BACK
BACK
BACK
第二章 梁桥墩台计算
第一节 梁桥墩台上的作用及其效应组合
一、作用 梁桥墩台上的永久作用有结构重力、土的重力和土侧压力、 混凝土收缩及徐变的作用、水的浮力；可变作用有汽车荷载、 汽车冲击力、离心力、汽车引起的土侧压力、人群荷载、风荷 载、汽车制动力、流水压力、冰压力、支座摩擦力，在超静定 结构中尚需考虑温度作用；偶然作用有船舶或漂流物撞击作用， 施工荷载和地震作用。
桥台的作用效应组合也和桥墩一样，根据可能出现的作 用按《桥规》规定进行作用效应组合。由于活载可以布置在 桥跨结构上，也可布置在台后，因此在确定最不利效应组合 时，通常按活载满布桥跨(图5-2-3a)，桥上无活载而在台后 布置活载(图5-2-3b)和在桥上、台后同时布置活载(图5-2-3c) 等几种不利情况，分别进行组合和验算。
公路桥梁墩台桩基础设计精品PPT课件
（三） 桩的计算宽度
桩在水平外力作用下，除了桩身宽度范围内桩侧土受 挤压外，在桩身宽度以外的一定范围内的土体都受到一定 程度的影响（空间受力），且对不同截面形状的桩，土受 到的影响范围大小也不同。为了将空间受力简化为平面受 力，并综合考虑桩的截面形状及多排桩桩间的相互遮蔽作 用，将桩的设计宽度（直径）换算成相当实际工作条件下， 矩形截面桩的宽度b1,b1称为桩的计算宽度。根据已有的试 验资料分析，现行规范认为计算宽度的换算方法可用下式 表示：
地基系数变化规律
相应的基桩内力和位移计算方法为：
1）“m”法： 假定地基系数C随深度呈线性增长，即C=mZ，如上图a）所示。 m称为地基系数随深度变化的比例系数（kN/m4）。 2）“K”法： 假定地基系数C随深度呈折线变化即在桩身第一挠曲变形零点 （上图b）所示深度t处）以上地基系数C随深度呈凹形抛物线 增加；该点以下，地基系数C=K（kN/m3）为常数。 3）“c”法：
非岩石类土的比例系数m值Leabharlann 序号 1 2 3 4 5 6
土的分类
流塑粘性土IL>1、淤泥 软塑粘性土1>IL>0.5、粉砂 硬塑粘性土0.5>IL>0、细砂、中砂 坚硬、半坚硬粘性土IL<0、粗砂 砾砂、角砾、圆砾、碎石、卵石 密实粗砂夹卵石，密实漂卵石
m或m0（MN/m4） 3～5 5～10
10～20 20～30 30～80 80～120
第四章 桩基础的设计计算
横向荷载作用下桩身内力与位移的计算方法国内外已有 不少，我国普遍采用的是将桩作为弹性地基上的梁，按文克 尔假定（梁身任一点的土抗力和该点的位移成正比）进行求 解，简称弹性地基梁法。根据求解的方法不同，通常有半解 析法（幂级救解、积分方程解、微分算子解等）、有限差分 法和有限元解等。以文克尔假定为基础的弹性地基梁解法从 土力学的观点认为不够严密。但其基本概念明确，方法较简 单，所得结果一般较安全，故国内外使用较为普遍。我国铁 路、水利、公路及房屋建筑等领域在桩的设计中常用的“m” 法以及“K”法、“常数”法（或称张有龄法）、“C”法等均 属于此种方法。
2024版桥梁工程基础桥梁墩台与基础PPT课件
桩身检测
对完成的桩身进行质量检测，包 括承载力、垂直度等指标的检测。
沉井基础施工方法
场地准备
对施工场地进行平整和排水处理，确 保施工顺利进行。
02
沉井制作
根据设计要求，在加工厂或现场制作 沉井，包括井壁、隔墙、刃脚等部分 的制作。
01
观测与调整
在沉井施工过程中及完成后，进行观 测和调整，确保沉井的稳定性和安全 性。
安定性等性能指标的检验。
骨料
粗、细骨料应符合规范要求，不 得含有泥块、有机物等杂质。骨 料的粒径、级配等应符合设计要
求。
外加剂
应选用性能稳定、质量可靠的外 加剂，严禁使用对人体有害的外 加剂。使用前应对外加剂进行试
配，确认其适应性。
施工过程质量控制
模板安装
模板应具有足够的强度、刚度和稳定性，安装前应进行检 查和试拼。安装过程中应注意模板的接缝严密、支撑牢固， 防止漏浆和变形。
常见病害类型及原因分析
裂缝
由于温度变化、收缩、徐变等引起的 混凝土开裂，以及施工缝处理不当、 荷载作用等造成的裂缝。
侵蚀
由于环境水中的化学物质对混凝土的 腐蚀，或是由于冻融循环造成的混凝 土剥蚀。
钢筋锈蚀
由于混凝土保护层不足或氯离子侵入 等原因，导致钢筋锈蚀膨胀，进而引 起混凝土开裂和剥落。
基础沉降
墩身一般采用钢筋混凝土结构，根据受 力需要可配置钢筋网或预应力筋。墩身 截面形状可根据桥梁宽度、高度和美观 要求进行设计，常见的有矩形、圆形、 多边形等。
桥梁墩台的施工方法主要有现场浇筑法、 预制安装法和滑模施工法等。现场浇筑 法是在现场支设模板并浇筑混凝土形成 墩台；预制安装法是将预制的墩台构件 运输到现场进行安装；滑模施工法是利 用滑模装置在现场连续浇筑混凝土形成 墩台。
对完成的桩身进行质量检测，包 括承载力、垂直度等指标的检测。
沉井基础施工方法
场地准备
对施工场地进行平整和排水处理，确 保施工顺利进行。
02
沉井制作
根据设计要求，在加工厂或现场制作 沉井，包括井壁、隔墙、刃脚等部分 的制作。
01
观测与调整
在沉井施工过程中及完成后，进行观 测和调整，确保沉井的稳定性和安全 性。
安定性等性能指标的检验。
骨料
粗、细骨料应符合规范要求，不 得含有泥块、有机物等杂质。骨 料的粒径、级配等应符合设计要
求。
外加剂
应选用性能稳定、质量可靠的外 加剂，严禁使用对人体有害的外 加剂。使用前应对外加剂进行试
配，确认其适应性。
施工过程质量控制
模板安装
模板应具有足够的强度、刚度和稳定性，安装前应进行检 查和试拼。安装过程中应注意模板的接缝严密、支撑牢固， 防止漏浆和变形。
常见病害类型及原因分析
裂缝
由于温度变化、收缩、徐变等引起的 混凝土开裂，以及施工缝处理不当、 荷载作用等造成的裂缝。
侵蚀
由于环境水中的化学物质对混凝土的 腐蚀，或是由于冻融循环造成的混凝 土剥蚀。
钢筋锈蚀
由于混凝土保护层不足或氯离子侵入 等原因，导致钢筋锈蚀膨胀，进而引 起混凝土开裂和剥落。
基础沉降
墩身一般采用钢筋混凝土结构，根据受 力需要可配置钢筋网或预应力筋。墩身 截面形状可根据桥梁宽度、高度和美观 要求进行设计，常见的有矩形、圆形、 多边形等。
桥梁墩台的施工方法主要有现场浇筑法、 预制安装法和滑模施工法等。现场浇筑 法是在现场支设模板并浇筑混凝土形成 墩台；预制安装法是将预制的墩台构件 运输到现场进行安装；滑模施工法是利 用滑模装置在现场连续浇筑混凝土形成 墩台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
材料 施工
水泥品种和用量 选用低水化热水泥
集料最大粒径和级配
改善集料级配，降低 砂率
外加剂
掺合料 粉煤灰
分层浇筑
全面分层 分段分层 斜面分层
增加散热面，降低 水化热温度
外保内降
外覆盖保温 内预埋冷却水管降温
保证内外 温差小于 25℃
外保内降
基坑降、排水
❖ 降水的方法有集水明排和井点降水两类。 ❖ 集水井降水法一般适用于降水深度较小且
下部结构 桥墩， 桥台， 基础
空心墩
轻型桥墩
桩柱式桥墩 双柱式桥墩
柔性墩
• 优点：圬工体积小、自重小、施工简便、外型美观、过水性好 • 缺点：抗冲击力、防撞能力较差 • 适用范围：一般用于地基土软弱地区的中小跨径梁上
空心墩
（减轻质量、节省圬工）
按材料
素混凝土空心墩 钢筋混凝土空心墩
按截面
圆形桥墩
矩形桥墩
尖端型桥墩
1、矩形桥墩
特点：模板简单，施工 方便，对水流阻力较大 ，且水流紊乱招致桥墩 墩周的局部冲刷加剧。
适用：无水或静水处， 对于高墩高出设计水位 部分亦常采用。
2、圆端型桥墩
特点：具有较大的截面模 量，水流能顺畅的通过桥 孔，有利于减轻桥墩周围 的局部冲刷和水流压力。 圆弧部分施工比较麻烦。
多用于小跨度 且墩高小于 10m的桥梁
双柱式桥墩（小跨度旱桥）
柔性排架墩
• 结构组成：墩身直接由基桩延伸至顶帽，地面下不 需设置承台，上端通过顶帽将各个桩顶联结在一起。
• 分类：单排桩、双排桩
柔性排架桥墩墩
单排桩与双排桩
开合桥 V 型桥墩
内容总结
绘制桥梁 构造简图，并 标识桥梁五大 部件。
• 位于河流急弯，流向不固定，以及与水流 斜交角度大于16°的桥，应采用（ ）。 ①矩形桥墩 ②圆端形桥墩 ③圆形桥墩
4、尖端形桥墩
特点：尖端部分施工困难， 养护费用高。
适用：水流方向与桥梁法线
的斜交角度小于5°，以
及河床不允许有严重冲刷
的小跨度桥梁中。
（ b） 圆 形 桥 墩
（ c） 矩 形 桥 墩
多级轻井
课程学习目标
知识目标：掌握桥墩、桥台类型、截 面尺寸及其适用范围
能力目标：能初步选用桥墩、桥台
桥面 桥台
结构图
支座 桥墩
上部结构（梁）
锥坡
基础
桥墩台
桥墩 桥墩支承相邻的两孔桥跨，
居于桥梁的中间部位。
桥台 居于全桥的两端，前端支
承桥跨,后端与路基衔接。
桥台 衔接线路，挡土护岸
桥墩的作用
–支撑桥跨 –传递荷载
类型:
1）按自重分：重力式桥墩、轻型桥墩、 拼装式桥墩 2）按体型分：实体桥墩、空心桥墩 3）按墩身材料分：砌石桥墩、混凝土桥墩、钢筋混凝土 桥墩 4）按墩顶所承受水平力分：刚性桥墩、柔性桥墩
重力式桥墩
实体结构
矩形桥墩 圆端形桥墩 圆形桥墩 尖端形桥墩
圆端形桥墩
竖向力
上部结构 水平力 弯矩
承受荷载
风力
流水压力 可能发生的冰压力、船只和漂浮 物的撞击力
桥梁墩(台)主要由墩(台)帽、墩(台)身和 基础三部分组成。
桥台
桥墩
桥墩 墩台
桥台
墩身 顶帽 基础
台身 台顶 基础
墩帽 托盘 支撑垫石
台帽 道碴槽
支撑垫石
墩帽 托盘
支撑 垫石
适用：水流斜交角度不大
于15 °的水中桥墩，是 铁路桥梁中采用最多的桥 墩形式。
判断题
矩形桥墩的特点是具有较大的截面模量， 有利于减轻墩周局部冲刷。（ ）
圆端型桥墩
3、圆形桥墩
特点：流水特性较圆端性 和矩形好，石料砌筑较费 工，多用混凝土建造。 适用：河流急弯，流向不 固定与水流斜交角度大于 15 °的水中桥梁。
（ d） 尖 端 形 桥 墩
课内项目训练
分析桥墩选用要素
水流斜 交角
荷
地
载
质
墩身截面
拱桥重力式桥墩
简支梁桥
拱桥
受弯为主
受压为主
推力墩
拱桥的主要组成
桥面系
上部结构
北京 卢沟桥
主拱圈，拱上填料， 桥面系 （上承式 实腹拱桥）
主拱圈
桥面系
拱上填料
主拱圈 拱上 填料
桥墩
桥墩 桥墩
桥墩台施工
桥梁工程中的大体积砼
大 体 积 大体积砼裂缝防止措施 混凝土施工
基坑降、排水
• 桥梁工程大体积砼常出现的部位： 桥大直径桩基础、桩基础承台、连续梁桥的
墩台梁等。
大体积混凝土内部的热量不如表面的 热量散失得快，造成内外温差过大，其所 产生的温度应力可能会使混凝土开裂。
大体积混凝土裂缝控制措施
绘制桥墩、 桥台详图。
结束，再见
土层为粗粒土层或渗水量小的粘性土层。 ❖ 开挖土质不好且地下水位较高的深基坑（槽
）时，应采用井点降水的方法。
集水明排
井点降水系统
井点设备由管路系统和抽水设备组成。管路系统包括：滤 管、井点管、弯联管及总管。
轻型井点设备
1— 地面；2—水泵；3—总管；4—井点管；5—滤管； 6—降落后的水位；7—原地下水位；8—基坑底
按立面 形状
圆形 圆端形 矩形
直坡形 台阶形 斜坡形
一般采用圆形或圆端形 一般采用斜坡形
30 m 以上的高墩, 如将实 体墩身改为厚壁式空心墩 身, 可节省圬工20 % ～30 %,
墩身高在50 m 以上时可 用钢筋混凝土空心墩,节省 圬工可达50 % 。
桩柱式桥墩
（排架式墩、利用基础的桩身延伸至地面）
