扭矩限制器工作原理(一)
扭矩限制器工作原理(一)扭矩限制器工作原理什么是扭矩限制器扭矩限制器，又称扭力限制器，是一种安全保护装置。
它的作用是在机械设备发生异常负载时，能够自动触发，使机械设备减速或停止运转，从而保护设备和操作人员。
扭矩限制器的结构扭矩限制器通常由输入轴、输出轴、隔离体和连接机构等组成。
输入轴与动力源相连，输出轴与传动装置相连，隔离体则起到隔离输入轴与输出轴的作用。
扭矩限制器的工作原理当输入轴和输出轴之间发生超载时，扭矩限制器内的连接机构会发生断裂或切割，隔离体得到保持，输出轴会停止运动。
扭矩限制器的应用场合扭矩限制器广泛应用于需要传送大扭矩的设备上，如风电机组、水泥生产线、大型机床等。
它们能够在机械负载超标时，避免对设备和人员造成危害。
扭矩限制器的分类扭矩限制器根据其工作原理，可以分为机械式扭矩限制器、离合器式扭矩限制器和电子式扭矩限制器等多种类型。
其中，电子式扭矩限制器具有更高的精度和稳定性，是现代机械设计中常用的扭矩限制器。
扭矩限制器的使用注意事项在使用扭矩限制器时，需要注意以下几点：1.应按照设备要求选用相应的扭矩限制器型号。
2.安装扭矩限制器时，应注意连接位置和连接方式。
3.定期检查扭矩限制器，并进行保养和维修。
总结扭矩限制器是机械设备中常用的安全保护装置，可以在负载异常时起到自动停机的作用。
它的结构和分类多种多样，使用注意事项与设备安装和维护密切相关。
机械式扭矩限制器的工作原理机械式扭矩限制器是扭矩限制器的一种常见类型，主要由弹性零件和离心体等几个部分组成。
当输出轴超载时，离心体产生离心力，将弹性元件向外挤压，随后失去旋转动力，输出轴实现停机保护。
离合器式扭矩限制器的工作原理离合器式扭矩限制器是另一种常见类型的扭矩限制器，与常见的离合器类似，主要由驱动盘、制动盘和制动器等部分组成。
当输出轴超载时，制动器会自动开启，制动盘开始起作用，并离开驱动盘，最终实现输出轴停机的保护作用。
电子式扭矩限制器的工作原理电子式扭矩限制器通过内嵌电子计算机和传感器等设备，实现对于扭矩的监测、控制和限制。
扭矩限制器的复位方法
扭力限制器的复位方式（上海宝牧）BMOOM摩擦式扭力限制器：
过载消除后，摩擦式扭力限制器会自动复位,无需任何干预。
BMOOM滚珠式扭力限制器：
1.标准360自动复位：打个比方脱开点为0°，但是限制器过载后停到了45°，此时在45°扭力限制器是脱开的一个状态。
需要复位就必须要让45°的位置转动到0°点，可以正转315°，或者反转45°到0°位置。
此操作可以人为的去转动扭力限制器法兰盘让其复位或者启动电机不管正转或者反转都可以让其自动复位。
2.多点复位：顾名思义多点复位就是一圈有多个复位点，可以应要求15°、20°、30°、60、90°、180°°等等，如果是15度复位的话，也就是扭力限制器一圈是有24个复位点，依次类推，此结构适合在凸轮分割器等等类似需要复位比较多的工况下使用。
3.手动复位：手动复位扭力限制器一旦过载后处于一个完全脱开的状态，此时主动端与传动端无残余扭矩值，复位方法必须等机械停掉以后人为的用榔头等工具去敲击扭力限制器活动环才能使其复位，适合那种高惯性或者过载后马上切断主动端与被动端的环境下使用。
扭矩限制器工作原理

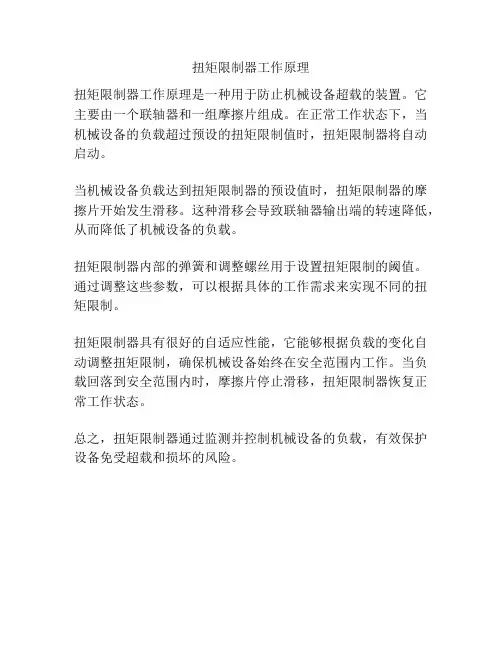

扭矩限制器工作原理
扭矩限制器工作原理是一种用于防止机械设备超载的装置。
它主要由一个联轴器和一组摩擦片组成。
在正常工作状态下，当机械设备的负载超过预设的扭矩限制值时，扭矩限制器将自动启动。
当机械设备负载达到扭矩限制器的预设值时，扭矩限制器的摩擦片开始发生滑移。
这种滑移会导致联轴器输出端的转速降低，从而降低了机械设备的负载。
扭矩限制器内部的弹簧和调整螺丝用于设置扭矩限制的阈值。
通过调整这些参数，可以根据具体的工作需求来实现不同的扭矩限制。
扭矩限制器具有很好的自适应性能，它能够根据负载的变化自动调整扭矩限制，确保机械设备始终在安全范围内工作。
当负载回落到安全范围内时，摩擦片停止滑移，扭矩限制器恢复正常工作状态。
总之，扭矩限制器通过监测并控制机械设备的负载，有效保护设备免受超载和损坏的风险。
SEW扭矩限制器AR AW AWS使用说明
-1-
技术文件
三、组成和结构
图一：扭矩限制器和速度监测器 W
1—凸轮销
4—摩擦环垫
7—摩擦衬套
2—传感器
5—碟形弹簧
8—速度监测器
3—托架
6—槽形螺母
联轴器 AR 可以安装在电机和减速器之间或机械
调速装置和加速器之间（AR71-AR180），如果减速器
为多级减速箱，也可以安装在第一级减速箱和第二
级减速箱之间（AR85-AR195）。扭矩限制器的打滑扭
五、扭矩限制器的设置 1、紧钉螺钉 2、圆柱头螺钉 3、接近开关 4、摩擦盘 5、摩擦环衬垫 6、碟形弹簧 7、槽形螺母 8、摩擦衬套
扭矩限制器工作原理
扭矩限制器工作原理
扭矩限制器是一种常见的机械装置，它在各种机械设备中起着非常重要的作用。
它的工作原理主要是通过限制扭矩的大小，从而保护机械设备和工作人员的安全。
下面我们将详细介绍扭矩限制器的工作原理及其应用。
首先，扭矩限制器的工作原理是基于弹簧和摩擦力的作用。
当受到外部扭矩作用时，扭矩限制器内部的弹簧会受到压缩或拉伸，从而产生一定的反作用力。
同时，摩擦片或摩擦环也会受到扭矩的影响，产生一定的摩擦力。
这些反作用力和摩擦力的作用共同限制了扭矩的传递，起到了保护作用。
其次，扭矩限制器通常应用于需要对扭矩进行控制的机械设备中，比如各种传动装置、起重设备、搅拌设备等。
在这些设备中，扭矩限制器可以有效地避免因扭矩过大而导致的设备损坏或安全事故。
同时，扭矩限制器还可以在设备受到外部阻力或负载变化时，自动调整扭矩的传递，保证设备的正常运行。
此外，扭矩限制器还具有一定的灵活性和可调性。
通过调整弹簧的预紧力或摩擦片的压力，可以改变扭矩限制器的工作特性，从
而适应不同的工作环境和要求。
这使得扭矩限制器具有更广泛的应
用范围和更好的适应性。
总的来说，扭矩限制器的工作原理是基于弹簧和摩擦力的作用，通过限制扭矩的大小来保护机械设备和工作人员的安全。
它广泛应
用于各种机械设备中，并具有一定的灵活性和可调性。
通过合理的
设计和使用，扭矩限制器能够有效地提高设备的可靠性和安全性，
是一种非常重要的机械装置。
扭力限制器工作原理是什么？
扭力限制器工作原理是什么？扭矩限制器又称安全离合器、安全联轴器，常用于安装在动力传动的主、被动侧之间，当发生过载故障时（扭矩超过设定值），扭矩限制器便会产生分离，从而有效保护了驱动机械（如电机、减速机、伺服马达）以及负载，常见形式为：磨擦式扭矩限制器以及滚珠式扭矩限制器。
扭矩限制器的安装结构形式有：轴-轴、轴-法兰、轴-同步带轮、轴-链轮、轴-齿轮、轴-带轮等。
1. TGB 系列扭矩限制器编辑本段属滚珠式扭矩限制器，内置精密滚珠机构，一旦产生过载，主、被动侧之间产生分离，操作简单，价格适中，应用范围广，有以下特点：分离动作准确，精度高，对负载变化反映灵敏，即使在反复分离动作连续工作的情况下其分离扭矩精度都能保持在±10%以内；多种规格可供选择，从0.294N?m(0.03kgf?m)至7154N?m （730kgf?m）有58种规格可供选择；自动复位功能，消除过载后，重新启动驱动机便可自动复位；唯一位置复位功能，确保过载后的位置度或重复位置度；扭矩简单易调且易读，只需旋动调整螺母，再通过刻度盘及扭矩指示器即可轻松的将脱开扭矩值调至设定值；几乎无传动间隙，TGB08～16由于其特殊结构无任何传动间隙；配有标准的过载检测传感器，通过使用交流或直流的TG传感器可在扭矩过载时输出交流或直流电信号，可用于启动报警装置（如电铃、指示灯），亦可用于瞬间关闭驱动机。
2. TGX 系列扭矩限制器编辑本段属滚珠式扭矩限制器，内置精密滚珠机构，一旦产生过载，主、被动侧之间产生分离，极好的刚性，非常适合用于高精度的位置，有以下特点:分离动作准确，精度非常的高，分离时几乎空转，即使在反复分离动作连续工作的情况下其分离扭矩精度都能保持在±3%以内；无传动间隙，由于其创新型的钢球与楔形结构（PAT），所以几乎无任何的传动间隙；联接功能，用于联轴时，钢球与楔形结构可吸收安装过程中产生的角位移、平行位移及轴向位移；唯一位置复位功能，确保过载后的位置度或重复位置度；扭矩简单易调且易读，只需旋动调整螺母即可轻松的调节脱开扭矩，转数和角度指示器即可轻松的帮助校对扭矩值设定值；配有标准的过载检测传感器，通过使用交流或直流的TG传感器可在扭矩过载时输出交流或直流电信号，可用于启动报警装置（如电铃、指示灯），亦可用于瞬间关闭驱动机3. TGM 系列扭矩限制器编辑本段属滚珠式扭矩限制器，内置精密滚珠机构，一旦产生过载，主、被动侧之间产生分离，高精度密封型，非常适合在潮湿、有油污及有粉尘的场合，有以下特点:密封型结构，有非常高的防尘、防水渗透和防油渗漏能力；分离动作准确，精度高，对负载变化反映灵敏，即使在反复分离动作连续工作的情况下其分离扭矩精度都能保持在±5%以内；唯一位置复位功能，确保过载后的位置度或重复位置度；无任何的传动间隙；自动复位功能，消除过载后，重新启动驱动机便可自动复位；使用寿命非常长，能经受住10万次以上的离合；接近检测盘作为过载探测器；扭矩简单易调且易读，通过调节内六角螺栓就可实现准确的扭矩设定；免维护，无需润滑保养。
扭矩限制器原理
扭矩限制器原理
扭矩限制器是一种常用的机械装置，它的作用是在机械系统中限制扭矩的大小，以保护机械零件不受过大的扭矩影响，从而延长机械的使用寿命。
扭矩限制器的原理是基于材料的弹性变形和摩擦阻力的原理，通过合理设计和制造，能够有效地限制扭矩的传递，并在超载时发挥保护作用。
首先，扭矩限制器利用材料的弹性变形原理来实现扭矩的限制。
在扭矩作用下，装置中的弹簧或弹性材料会发生变形，从而吸收和储存扭矩能量，使得扭矩在一定范围内得到限制。
当扭矩达到设定值时，弹簧或弹性材料会达到极限变形，此时扭矩限制器会自动启动，阻止更大的扭矩传递，起到保护作用。
其次，扭矩限制器还依靠摩擦阻力的原理来限制扭矩的传递。
在扭矩传递的接
触面上，通常会设置摩擦片或摩擦片组，当扭矩传递时，摩擦片会受到摩擦力的作用，从而产生一定的阻力，限制扭矩的传递。
当扭矩达到一定数值时，摩擦片之间的摩擦力将达到极限，扭矩限制器将自动启动，限制扭矩的进一步传递。
此外，扭矩限制器还可以通过离合器的原理来实现扭矩的限制。
在扭矩传递系
统中，设置离合器可以在扭矩达到一定数值时自动脱离，从而阻止更大扭矩的传递。
离合器可以通过摩擦片、弹簧或液压等方式实现，具有灵活、可靠的特点。
总的来说，扭矩限制器的原理是基于材料的弹性变形、摩擦阻力和离合器的原理，通过合理设计和制造，可以在机械系统中起到限制扭矩、保护机械零件的作用。
在实际应用中，扭矩限制器广泛应用于各种机械传动系统中，如汽车、船舶、工程机械等，为机械设备的安全运行提供了重要保障。
扭矩限制器原理
扭矩限制器原理
扭矩限制器是一种用于机械传动系统的装置，旨在保护传动元件免受过载的损伤。
它的工作原理是利用了一种可调节的摩擦装置，以限制传动系统中的扭矩。
该装置通常由两个旋转的部件组成，例如涉及到传动的轴和齿轮。
其中一个部件固定在机械系统中，称为驱动部件；而另一个部件则是通过传动连接并承受扭矩的部件，称为从动部件。
扭矩限制器内部含有一个摩擦装置，通常由金属片、弹簧和摩擦片组成。
当系统扭矩超过设计限制时，摩擦片之间的接触力会增加，从而引起摩擦片之间的摩擦。
这种摩擦可以使得从动部件的旋转速度降低，从而限制扭矩传递。
摩擦片之间的接触力可以通过调整扭矩限制器内的弹簧预紧力来控制。
通过增加或减小弹簧的压缩程度，可以改变扭矩限制器的扭矩阈值，使其适应不同的工作需求。
当扭矩限制器被触发时，通常会发出警告信号或停止工作，以避免进一步损坏机械系统。
这种装置广泛应用于各种需要保护传动元件的机械系统中，如汽车传动系统、工业设备等。
总的来说，扭矩限制器利用摩擦力的调控，通过调整摩擦片之间的接触力来限制传动系统中的扭矩。
这种装置起到了保护机械系统的作用，避免扭矩过载导致的损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BRB REGOLAZIONE DEI LIMITATORI DI COPPIA
TORQUE LIMITER REGOLATION
FUNZIONAMENTO
Durante il servizio normale il limitatore di cop-pia ZBC trasmette la coppia dal mozzo alla flangia attraverso la corona di sfere costrette dalla pressione delle molle a tazza sulla flangia mobile dentro sedi ricavate sulle par-ti. In caso di sovraccarico, quando la coppia richiesta supera il valore pre-tarato, le sfere sono spinte fuori dalle sedi della flangia: le due parti si sganciano trasmettendo una cop-pia residua molto bassa, e la parte mobile, vincendo la spinta delle molle a tazza aziona il sensore induttivo che comanda l’arresto di emergenza del motore. Il reinserimento èautomatico al valore di coppia pre-tarato quando il sovraccarico cessa. OPERATION
During normal operations the ZBC torque limiter transmits the torque from the hub to the flange through a ball crown forced by the pressure of the disc springs on the moving flange into the seats on the two parts and. In case of over load, when the torque demand exceeds the pre-set value, both the parts and are disengaged and they transmit only a small residual torque: the balls are pressed out of the indentations of the flange, thus pushing the moving part axially against the force of the disc springs, and activating the emergency stop inductive sensor of the motor. The re-engangement is automatic at the pre-set torque when the torque demand drops.
REGOLAZIONE
Nel caso si debba regolare il valore di cop-pia del limitatore, seguire la procedura di seguito riportata; gli strumenti necessari sono una chiave a settore e una chiave esagonale n°8. 在正常操作的时候，ZBC扭矩限制器通过球形冠把中心的扭矩传到边缘。
球形冠压
力来自两个移动法兰凹槽上的盘簧的压
力。
当过载的时候，扭矩需求超过了预设的
值，这时两个零件都是脱离的，它们只传
输一点残余的扭矩：球被压出了法兰的间隙，因此轴向地推动了移动的零件，对盘
簧产生了压力，从而激活了电动机的紧急
停止感应器。
当扭矩下降的时候将自动重
新连接到预设值。
REGULATION
if is necessary to adjust the torque limiter, following the procedure below; the tools needed are a wrench sector, and an Hexagonal wrench, n°8.
如果需要调整扭矩限制器，请按照以下步骤，需要的工具是一个扳手和六角扳手，n°8.
Rev 01.13 Pr oprietà BRB GLOBUS S.R.L.. E’ vietata la riproduzione senza autorizzazione. 1 Property of BRB GLOBUS S.R.L.. The reproduction without authorisation is prohibited.
BRB
REGOLAZIONE DEI LIMITATORI DI COPPIA
TORQUE LIMITER REGOLATION
Per prima cosa, allentare e togliere la vite di fermo a testa esagonale con la chiave n°8.
First af all, unscrew and remove the fixing bolt with the hexagonal wrench, n°8. 首先，用六角螺母旋松并取出固定螺钉
Come indicato sul limitatore, con le apposite frecce, per aumentare la coppia pre-tarata di intervento bisogna svitare la ghiera in senso antiorario e per diminuirla, bisogna avvitare la ghiera in senso orario.
As indicated on the limiter, with special arrows, to increase the torque pre-calibrated intervention, loosen the ferrule counterclockwise and to reduce the torque, you have to tighten the ferrule clockwise.
如限制器上箭头表示的一样，反时针旋松套圈以增加预校准扭矩，顺时针旋紧套圈以减小扭矩。
，
Rev 01.13
Proprietà BRB GLOBUS S.R.L.. E’ vietata la riproduzione senza autorizzazione. 2
Property of BRB GLOBUS S.R.L.. The reproduction without authorisation is prohibited.
BRB
REGOLAZIONE DEI LIMITATORI DI COPPIA
TORQUE LIMITER REGOLATION
Utilizzando la chiave a settore, svitare la ghiera (per aumenta la coppia) o avvitarla (per diminuire la coppia) di mezzo giro alla volta.
Using a wrench sector, unscrew the ferrule
(to increase torque) or screw (to reduce torque) by a half turn at a time.
用扳手一次半圈旋松（增加扭矩）或者旋紧（减小扭矩）套圈。
Una volta regolata l’intensità di coppia necessaria, posizionare il foro con tacca in coincidenza del filetto sottostante, sempre con la chiave a settore ed inserire quindi la vite esagonale di fissaggio.
After adjusting the intensity of the required torque, position the hole with the notch in the thread below coincidence, again with the wrench sector and then enter the hex screw fixing.
在调整好想要的扭矩强度之后，把有槽的螺纹孔对准，然后插入六角螺钉后用六角扳手固定。
BRB REGOLAZIONE DEI LIMITATORI DI COPPIA
TORQUE LIMITER REGOLATION
Serrare la vite senza stringere troppo.Tighten the screw loosely.
锁紧松的螺钉。
Rev 01.13
