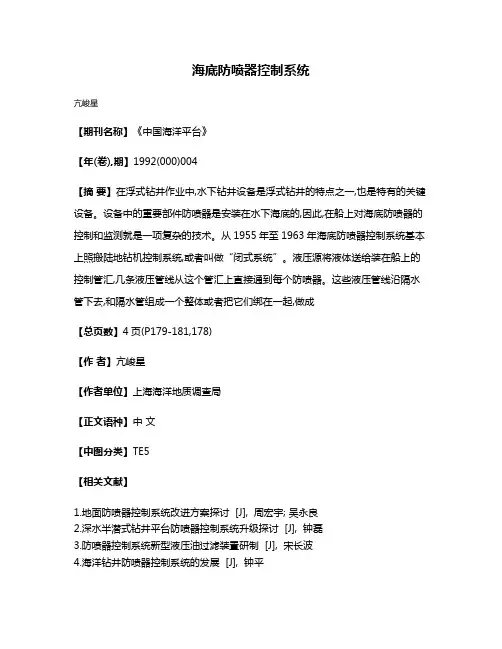

海底防喷器控制系统
海底防喷器控制系统
亢峻星
【期刊名称】《中国海洋平台》
【年(卷),期】1992(000)004
【摘要】在浮式钻井作业中,水下钻井设备是浮式钻井的特点之一,也是特有的关键设备。
设备中的重要部件防喷器是安装在水下海底的,因此,在船上对海底防喷器的控制和监测就是一项复杂的技术。
从1955年至1963年海底防喷器控制系统基本上照搬陆地钻机控制系统,或者叫做“闭式系统”。
液压源将液体送给装在船上的控制管汇,几条液压管线从这个管汇上直接通到每个防喷器。
这些液压管线沿隔水管下去,和隔水管组成一个整体或者把它们绑在一起,做成
【总页数】4页(P179-181,178)
【作者】亢峻星
【作者单位】上海海洋地质调查局
【正文语种】中文
【中图分类】TE5
【相关文献】
1.地面防喷器控制系统改进方案探讨 [J], 周宏宇; 吴永良
2.深水半潜式钻井平台防喷器控制系统升级探讨 [J], 钟磊
3.防喷器控制系统新型液压油过滤装置研制 [J], 宋长波
4.海洋钻井防喷器控制系统的发展 [J], 钟平
5.一种基于解决井控安全问题的带压修井作业防喷器控制系统研究 [J], 齐洁;刘学佳;刘世峰
因版权原因，仅展示原文概要，查看原文内容请购买。
深水浮式平台 钻完井管柱 防喷器系统安全设计与操作手册(周守为等编著)PPT模板
06
第4章深水钻完井管柱力学分析技术原 理
第4章深水钻完井管柱力学分析 技术原理
4.1平台运动对钻井作业影响分 析
4.2深水钻完井双层管柱动力学 分析方法
4.3钻完井双层管柱动力学分析
07
第5章深水防喷器系统安全设计技术原 理
第5章深水防喷器系统 安全设计技术原理
5.1防喷器的分类及其工作原理
5.2深水海底防喷器系统设计与 控制
08
第6章深水浮式平台安全操作方法
第6章深水浮式平台安全操作方 法
6.1深水浮式平台压排载操作
6.2深水浮式平台动力定位系统 安全操作
6.3深水浮式平台锚泊定位操作
6.4深水浮式平台台风应急策略 及隔水管避台应对措施研究
09
第7章深水隔水管系统安全操作方法
第7章深水隔水管系统安全操作 方法
深水浮式平台-钻完井管柱-防喷器系统安 全设计与操作手册(周守为等编著)
演讲人
202X-11-11
01 序
序
02 前言
前言
03
第1章深水浮式平台－钻完井管柱－防 喷器系统简介
第1章深水浮式平台－钻完井管柱 －防喷器系统简介
1.1深水浮式平台简介 1.2深水钻完井双层管柱系统简介 1.3海底防喷器系统简介 1.4深水浮式平台－管柱－防喷器系 统面临的问题
11 参考文献
参考文献
感ቤተ መጻሕፍቲ ባይዱ聆听
04
第2章环境载荷计算方法
第2章环境载荷计 算方法
2.1风载荷计算方法 2.2流载荷计算方法 2.3波浪力计算方法 2.4内波流荷载计算方法
05
第3章深水浮式平台安全设计原理及方 法
第3章深水浮式平台安全设计原 理及方法

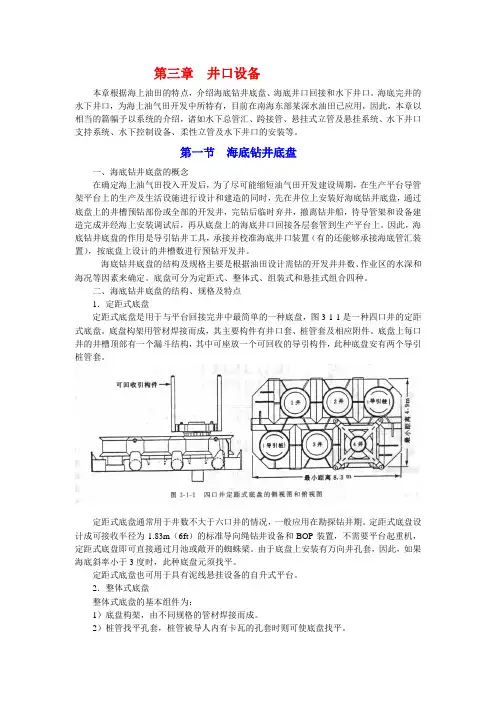

海上油气田完井手册 第三章 井口设备
第三章井口设备本章根据海上油田的特点，介绍海底钻井底盘、海底井口回接和水下井口。
海底完井的水下井口，为海上油气田开发中所特有，目前在南海东部某深水油田已应用，因此，本章以相当的篇幅予以系统的介绍，诸如水下总管汇、跨接管、悬挂式立管及悬挂系统、水下井口支持系统、水下控制设备、柔性立管及水下井口的安装等。
第一节海底钻井底盘一、海底钻井底盘的概念在确定海上油气田投入开发后，为了尽可能缩短油气田开发建设周期，在生产平台导管架平台上的生产及生活设施进行设计和建造的同时，先在井位上安装好海底钻井底盘，通过底盘上的井槽预钻部份或全部的开发井，完钻后临时弃井，撤离钻井船，待导管架和设备建造完成并经海上安装调试后，再从底盘上的海底井口回接各层套管到生产平台上。
因此，海底钻井底盘的作用是导引钻井工具，承接并校准海底井口装置（有的还能够承接海底管汇装置），按底盘上设计的井槽数进行预钻开发井。
海底钻井底盘的结构及规格主要是根据油田设计需钻的开发井井数、作业区的水深和海况等因素来确定。
底盘可分为定距式、整体式、组装式和悬挂式组合四种。
二、海底钻井底盘的结构、规格及特点1．定距式底盘定距式底盘是用于与平台回接完井中最简单的一种底盘，图3-1-1是一种四口井的定距式底盘。
底盘构架用管材焊接而成，其主要构件有井口套、桩管套及相应附件。
底盘上每口井的井槽顶部有一个漏斗结构，其中可座放一个可回收的导引构件，此种底盘安有两个导引桩管套。
定距式底盘通常用于井数不大于六口井的情况，一般应用在勘探钻井期。
定距式底盘设计成可接收半径为1.83m（6ft）的标准导向绳钻井设备和BOP装置，不需要平台起重机，定距式底盘即可直接通过月池或敞开的蜘蛛梁。
由于底盘上安装有万向井孔套，因此，如果海底斜率小于3度时，此种底盘元须找平。
定距式底盘也可用于具有泥线悬挂设备的自升式平台。
2．整体式底盘整体式底盘的基本组件为：1）底盘构架，由不同规格的管材焊接而成。

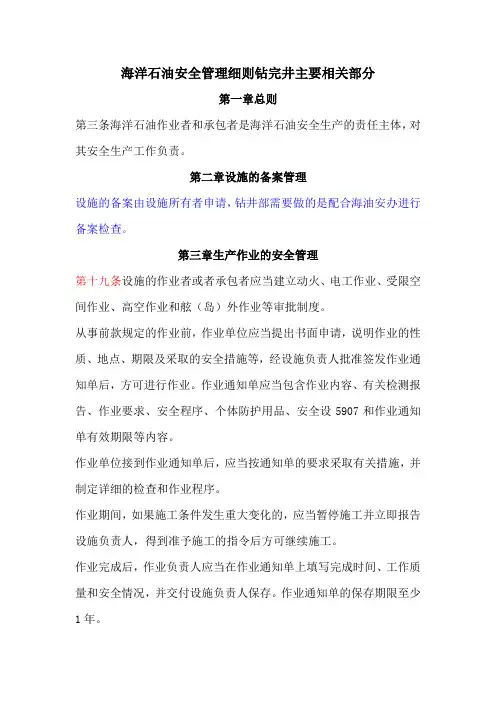

海洋石油安全管理细则钻完井主要相关部分
