预应力筋的种类、特性及施工工艺
预应力钢筋混凝土施工技术要求和方法
预应力钢筋混凝土施工技术要求和方法预应力钢筋混凝土施工技术要求和方法本文提要：预应力筋的张拉以控制张拉力值(预先换算成油压表读数)为主,以预应力筋张拉伸长值作校核。
对后张法预应力结构构件,断裂或滑脱的预应力筋数量严禁超过同一截面预应力筋总数的3%,且每束钢丝不得超过一根。
一.预应力钢筋混凝土的分类1.按预加应力的方式可分为:先张法预应力钢筋混凝土后张法预应力钢筋混凝土。
2.先张法是在台座或钢模上先张拉预应力筋并用夹具临时固定,再浇混凝土,待混凝土达到一定强度后,放张并切断构件外预应力筋的方法。
特点是:先张拉预应力筋后,再浇筑混凝土;预应力是靠预应力筋与混凝土之间的粘结力传递给混凝土,并使其产生预压应力。
3.后张法是先浇筑构件或结构混凝土,待达到一定强度后,在构件或结构上张拉预应力筋,然后用锚具将预应力筋固定在构件或结构上的方法。
特点是:先浇筑混凝土,达到一定强度后,再在其上张拉预应力筋;预应力是靠锚具传递给混凝土,并使其产生预压应力,达到一定强度后,/doc/cd10026169.html,再在其上张拉预应力筋;预应力是靠锚具传递给混凝土,并使其产生预压应力。
在后张法中,按预应力筋粘结状态又可分为:有粘结预应力钢筋混凝土和无粘结预应力钢筋混凝土。
二.预应力筋按材料可分为:钢丝,钢绞线,钢筋,非金属预应力筋等。
金属类预应力筋下料应采用砂轮锯或切断机切断,不得采用电弧切断。
三.预应力筋用锚具、夹具和连接器按锚固方式不同,可分为四类:夹片式(单孔与多孔夹片锚具)支撑式(墩头锚具、螺母锚具等)锥塞式(钢质锥形锚具等)握裹式(挤压锚具、压花锚具等)四.预应力筋用张拉设备有液压张拉设备和电动简易张拉设备。
较常用的是液压张拉设备,由液压张拉千斤顶、电动油泵和外接油管等组成。
弱拉设备要按规定定期维护和校检。
液压千斤顶按机型不同可分为:拉杆式、穿心式、锥锚式和台座式等几种千斤顶类型。
五.预应力筋的下料长度应由计算确定,计算时应考虑构件孔道长度或台座长度、锚(夹)具厚度、千斤顶工作长度、墩头预留量、预应力筋外露长度等。
预应力混凝土工程(预应力钢筋及施工工艺)
（2）钢筋的夹具和张拉机具 钢筋夹具 锚固夹具：
➢ 工具式螺杆－螺丝端杆锚具； ➢ 穿心式夹具－自锚； ➢ 墩头锚固：d < 12mm 冷墩
d < 22mm 热墩 d > 22mm 加热锻打
张拉夹具：压销式、穿心式。 钢筋张拉机具
➢ 油压千斤顶、拉伸机、穿心式千斤顶、电动螺杆张 拉机。
一般要求混凝土的强度等级不低于C30。目前，我国 在一些重要的预应力混凝土结构中，已开始采用 C50～C60的高强混凝土，最高混凝土强度等级已达到 C80，并逐步向更高强度等级的混凝土发展。国外混 凝土的平均抗压强度每10年提高5～10MPa，现已出现 抗压强度高达200MPa的混凝土。
5.1.3 预应力混凝土的分类
单根钢筋锚具
➢ 张拉端：螺丝端杆锚具，特点：螺丝端杆外露在孔 道外的长度为120～150mm。
➢ 固定端：帮条锚具或墩头锚具，帮条、镦头视锚具 尺寸而定。
钢筋束锚具
钢筋束采用的锚具有XM型、QM型、BS型和固定端镦头 锚具。
XM型：可锚固钢绞线束、钢丝束、单根预应力筋、多 根预应力筋。
（二）预应力筋制作
预应力钢筋制作：包括配料、对焊、冷拉等工艺过程。 下料长度计算
➢ 锚具特点：螺丝端杆外露在孔道外的长度为120～150mm。 ➢ 帮条、镦头视锚具尺寸而定。 ➢ 对焊接头：每个对焊接头的压缩量约等于钢筋直径。 ➢ 钢筋冷拉率：实际测定作为下料依据。 ➢ 弹性回缩率：冷拉后的回缩值与冷拉完成时的长度的比值，
构件； 混凝土的水灰比应严格控制，振捣应密实。 （2）养护方法： 自然养护； 湿热养护。
4、预应力筋放张
（1）放张要求 混凝土强度应大于75％设计强度。（重叠生产指最
上层构件） 放张过程中，应使预应力构件自由伸缩，避免过大
桥梁施工中预应力的施工技术
桥梁施工中预应力的施工技术桥梁施工中预应力技术是一种先进的施工技术，它能够有效地提高桥梁的承载能力和使用寿命，保障城市交通的安全和顺畅。
预应力技术是指在施工中对桥梁的构件进行预先施加一定大小的拉应力，使得在使用过程中由于外部荷载的作用，桥梁构件内部的应力始终保持在一定范围内，以延长使用寿命，提高桥梁的承载能力，保障桥梁的安全。
针对桥梁施工中预应力技术的施工要点和注意事项，本文将从预应力材料的选择、施工工艺、预应力锚固系统、检测和质量控制等方面进行详细的介绍。
1. 预应力材料的选择在桥梁施工中，常用的预应力材料主要包括预应力钢筋、预应力混凝土和预应力锚具。
预应力钢筋是一种高强度、高韧性的钢筋，通常采用的是符合国家标准的优质盘条。
预应力混凝土是一种强度高、耐久性好的混凝土，其配合比和材料标准应符合规范要求。
预应力锚具是预应力系统的重要组成部分，通常由锚具本体、张拉锚具、锚碇、套管、张力调整装置等部件组成，其选择应考虑其承载能力、使用寿命、施工方便性等因素。
2. 施工工艺桥梁施工中预应力技术的施工工艺主要包括预应力钢筋的张拉和锚固、预应力混凝土的浇筑和养护等环节。
在预应力钢筋的张拉和锚固过程中，应按照规范要求采用专用的张拉设备和锚固系统，严格控制张拉力和锚固长度，确保每根预应力钢筋的预应力水平和锚固牢固度。
在预应力混凝土的浇筑和养护过程中，应严格控制混凝土的配合比和浇筑质量，采取有效的养护措施，确保混凝土的强度和耐久性。
3. 预应力锚固系统预应力锚固系统是预应力技术的关键部分，其性能直接影响到桥梁的安全和可靠性。
预应力锚固系统应具有良好的承载能力、锚固牢固度和使用寿命，能够有效地抵抗外部荷载的作用，确保预应力钢筋的预应力水平。
在施工中，应选择符合规范要求的预应力锚固系统，并严格按照施工工艺要求进行安装和调试，确保其性能和质量。
4. 检测和质量控制桥梁施工中预应力技术的检测和质量控制是保障工程质量的重要环节。

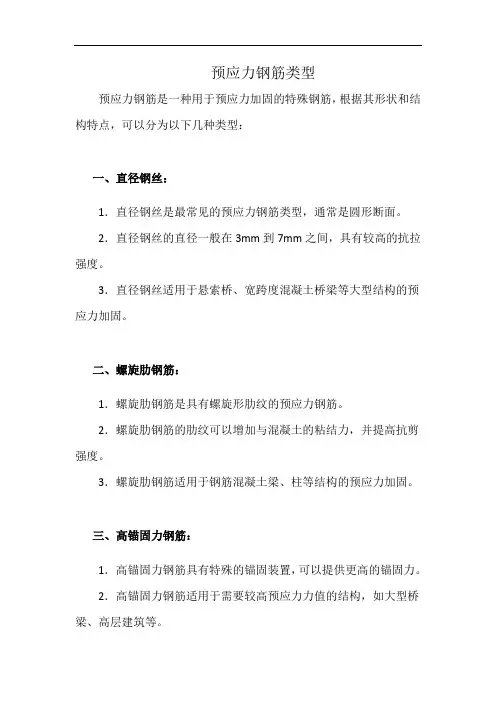

预应力钢筋类型(详细完整版)
预应力钢筋类型
预应力钢筋是一种用于预应力加固的特殊钢筋，根据其形状和结构特点，可以分为以下几种类型：
一、直径钢丝：
1．直径钢丝是最常见的预应力钢筋类型，通常是圆形断面。
2．直径钢丝的直径一般在3mm到7mm之间，具有较高的抗拉强度。
3．直径钢丝适用于悬索桥、宽跨度混凝土桥梁等大型结构的预应力加固。
二、螺旋肋钢筋：
1．螺旋肋钢筋是具有螺旋形肋纹的预应力钢筋。
2．螺旋肋钢筋的肋纹可以增加与混凝土的粘结力，并提高抗剪强度。
3．螺旋肋钢筋适用于钢筋混凝土梁、柱等结构的预应力加固。
三、高锚固力钢筋：
1．高锚固力钢筋具有特殊的锚固装置，可以提供更高的锚固力。
2．高锚固力钢筋适用于需要较高预应力力值的结构，如大型桥梁、高层建筑等。
四、预应力带钢：
1．预应力带钢是一种宽度较大、厚度较薄的扁平钢带。
2．预应力带钢通常用于预应力混凝土板的加固，可以提供较大的预应力力值。
请注意，在实际工程中，选择预应力钢筋的类型应根据具体的设计要求和结构特点进行确定。
在使用任何类型的预应力钢筋时，都必须符合相关的规范和标准，并且需要经过专业工程师的设计和验收。

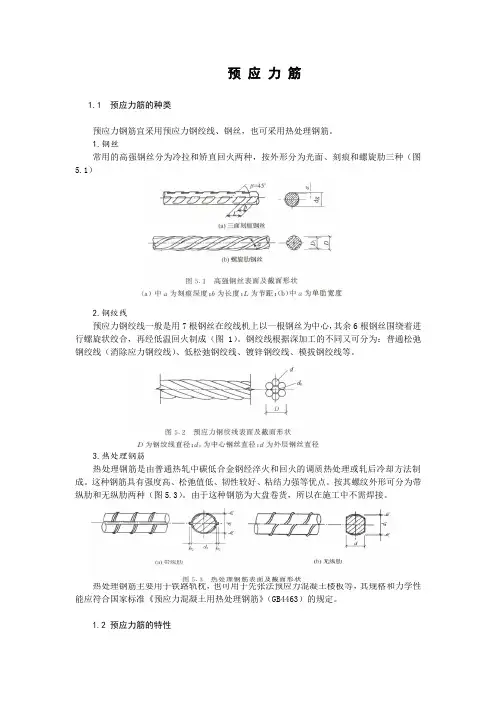

预 应 力 筋
预应力筋1.1 预应力筋的种类预应力钢筋宜采用预应力钢绞线、钢丝，也可采用热处理钢筋。
1.钢丝常用的高强钢丝分为冷拉和矫直回火两种，按外形分为光面、刻痕和螺旋肋三种（图5.1）2.钢绞线预应力钢绞线一般是用7根钢丝在绞线机上以一根钢丝为中心，其余6根钢丝围绕着进行螺旋状绞合，再经低温回火制成（图1）。
钢绞线根据深加工的不同又可分为：普通松弛钢绞线（消除应力钢绞线）、低松弛钢绞线、镀锌钢绞线、模拔钢绞线等。
3.热处理钢筋热处理钢筋是由普通热轧中碳低合金钢经淬火和回火的调质热处理或轧后冷却方法制成。
这种钢筋具有强度高、松弛值低、韧性较好、粘结力强等优点。
按其螺纹外形可分为带纵肋和无纵肋两种（图5.3）。
由于这种钢筋为大盘卷货，所以在施工中不需焊接。
热处理钢筋主要用于铁路轨枕，也可用于先张法预应力混凝土楼板等，其规格和力学性能应符合国家标准《预应力混凝土用热处理钢筋》（GB4463）的规定。
1.2 预应力筋的特性预应力筋的特性主要是指其应力一应变曲线和应力松弛两个方面。
l.应力一应变曲线预应力筋所用的碳素钢丝或钢绞线均属于硬钢，它与低碳钢的应力一应变曲线完全不同，其应力一应变曲线见课本图5.4。
当钢丝拉伸到超过比例极限σp后，σ-ε关系非线性变化，没有明显的屈服点。
当钢丝拉伸超过σ0.2后，应变ε增加较快；当钢丝拉伸至最大应力时σb,应变ε继续发展,在σ-ε曲线上呈现为一水平段，然后钢丝断裂。
2．应力松弛应力松弛是指钢筋受到一定的张拉力之后，在长度保持不变的条件下，钢筋的应力随着时间的增长而降低的现象，其应力降低值称为应力松弛损失。
产生应力松弛原因，主要是由于金属内部错位运动使一部分弹性变形转化为塑性变形而引起的。
减少松弛损失的主要措施为：（1）采用低松弛钢绞线或钢丝，这是最好的措施，其松弛损失可减少 70％～80%。
（2）采取超张拉程序，如0→1.05σcon(持荷2min)→σcon，比一次张拉程序σcon可减少松弛损失10%。
连续梁桥预应力钢筋的种类作用以及布置
连续梁桥预应力钢筋的种类作用以及布置一、预应力钢筋的种类预应力钢筋是连续梁桥的重要组成部分，主要用于承受和传递桥梁结构中的预加应力。
根据生产工艺和材料的不同，预应力钢筋主要分为以下几种：1.钢绞线：由多根高强度钢丝绞合而成，具有强度高、柔性好、便于施工等优点，广泛应用于大跨度连续梁桥的预应力施工。
2.精轧螺纹钢筋：通过热轧成型并精轧螺纹加工而成，具有强度高、与混凝土粘结力强、抗疲劳性能好等优点，适用于对承载力要求较高的连续梁桥。
3.无粘结预应力钢筋：通过在钢筋表面涂覆防腐润滑油脂并裹以塑料薄膜，使钢筋与混凝土之间无粘结力，主要用于大跨度预应力混凝土结构的施工。
二、预应力钢筋的作用预应力钢筋在连续梁桥中发挥着至关重要的作用，主要表现在以下几个方面：1.提高承载能力：通过施加预应力，使桥梁结构在承受外部荷载之前就具备一定的压应力，从而提高结构的承载能力，减小裂缝和变形。
2.改善结构性能：预应力钢筋的应用可以使桥梁结构具有良好的抗裂性和刚度，提高结构的耐久性和安全性。
3.优化结构设计：预应力技术的应用可以使结构设计更加合理，减轻结构自重，减小下部结构尺寸，降低工程成本。
4.调整结构内力：通过合理的预应力配筋，可以调整结构内力的分布，降低最大值，避免出现过大的应力集中。
三、预应力钢筋的布置预应力钢筋的布置对于连续梁桥的性能和安全至关重要。
布置预应力钢筋时需综合考虑桥梁的结构形式、跨度、荷载、材料等因素，遵循以下原则：1.合理规划预应力钢筋的位置和数量，确保其能够有效地传递和分散外力。
2.根据桥梁的受力特点，选择适当的预应力钢筋类型和规格，以满足承载力和耐久性的要求。
3.考虑施工的可操作性和安全性，选择合理的施工方法和设备。
4.在满足功能和安全的前提下，尽量减小预应力钢筋的尺寸和重量，以降低成本和提高桥梁的美观性。
5.充分考虑地震、风载等特殊荷载的影响，合理布置预应力钢筋以增强结构的抗震和抗风能力。
6.重视预应力钢筋的防腐和防锈措施，保证其使用寿命和安全性。
第四章预应力混凝土工程
N1 N F E p
（2） 台面——要求平整、光滑
在夯实的碎石垫层上浇筑一层厚度为60～
100㎜的混凝土面层，每隔10m设臵一道伸 缩缝。 若采用预应力滑动台面，则不留伸缩缝。
（3）横梁：锚固夹具临时固定预应力筋的支座。
一般用型钢制作。 在设计横梁时，除考虑强度外，应特别注
二、先张法 施工工艺
1、预应力筋张拉
（1）张拉顺序：采用单根张拉或多根同时张拉，先张
拉靠近台座截面重心处的预应力筋。
（2）张拉方法
a.一次张拉法： b.超张拉法：
0 con
＊目的——减少松弛损失。 松弛：钢材在常温、高应力状态下具有不断产生塑性
变形的特性。
＊常用程序：
0 1.05 con con 0 1.03 con
◆放张方法的选择
钢丝数量不多时：采用剪切、锯割或氧– 乙炔焰熔断法（应从靠近生产线中间处剪 断）； 钢丝数量较多时：采用放张横梁法，如： 千斤顶、砂箱或楔块放张。 粗钢筋预应力放张：应缓慢进行，采用逐 根加热熔断法、砂箱或楔块放张。
（3）放张顺序
1）轴心受预压的构件（如拉杆、桩等），所 有预应力筋应同时放张。 2）偏心受预压的构件（如梁等），应先同时 放张预压力较小区域的预应力筋，再同时 放张预压力较大区域的预应力筋。 3）如不能满足“1、2”两项要求时，应分阶 段、对称、交错地放张，以防止在放张过 程中构件产生弯曲、裂纹和预应力筋断裂。
用千斤顶逐根放张，应拟定合理的放张顺序并控 制每一循环的放张力，以免构件在放张过程中受 力不均。防止先放张的预应力筋引起后放张的预 应力筋内力增大，而造成最后几根拉不动或拉断。 采用砂箱放张方法，在预应力筋张拉时，箱内砂 被压实，承受横梁的反力，预应力筋放张时，将 出砂口打开，砂慢慢流出，从而使整批预应力筋 徐徐放张。此放张方法能控制放张速度，工作可 靠、施工方便。可用于张拉力大于1000kN的情况。
混凝土构件中预应力钢筋的应用技术规范
混凝土构件中预应力钢筋的应用技术规范一、前言混凝土构件中预应力钢筋的应用技术规范是建筑领域中非常重要的一个技术规范，它对于建筑结构的强度、稳定性、耐久性等方面都有着至关重要的影响。
因此，在建筑工程中，我们必须严格遵守预应力钢筋的应用技术规范，确保建筑结构的质量和安全性。
二、预应力钢筋的分类1、根据预应力钢筋的形式可以分为：直径为5-12mm的预应力钢丝、直径为13-75mm的预应力钢束以及直径为76-150mm的预应力钢绞线。
2、根据预应力钢筋的材质可以分为：碳素钢预应力钢筋、低合金高强度钢预应力钢筋、不锈钢预应力钢筋等。
三、预应力钢筋的应用技术规范1、预应力钢筋的加工规范预应力钢筋的加工应符合以下规范：（1）预应力钢筋的加工应在专用加工厂或预拌混凝土厂进行，不得在施工现场加工。
（2）加工过程中应注意保持预应力钢筋的原有性能，不得损伤预应力钢筋表面和内部。
（3）加工预应力钢筋时应严格按照工艺要求操作，如拉伸、弯曲、剪切等工艺。
2、预应力钢筋的质量要求预应力钢筋的质量应符合以下要求：（1）预应力钢筋的材质应符合相关标准和规范，不得有裂纹、夹杂、气泡等缺陷。
（2）预应力钢筋的表面应平整、光滑，不得有锈蚀、氧化等现象。
（3）预应力钢筋的长度应符合相关要求，并进行分类存放，以免混淆。
3、预应力钢筋的布置规范预应力钢筋的布置应符合以下规范：（1）预应力钢筋的布置要求应符合设计要求，保证预应力钢筋的支撑、张力、锚固等工艺要求。
（2）预应力钢筋的布置应保证预应力钢筋之间的间距符合要求，不得有过大或过小的现象。
（3）预应力钢筋的布置应进行记录，以便后续施工和检验。
4、预应力钢筋的张拉和锚固规范预应力钢筋的张拉和锚固应符合以下规范：（1）预应力钢筋的张拉应在专用设备下进行，保证张拉力的均匀和稳定。
（2）预应力钢筋的锚固应符合相关标准和规范，保证锚固的可靠性和稳定性。
（3）预应力钢筋的张拉和锚固要求进行记录，以便后续检验和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预应力筋的种类、特性及施工工艺
预应力筋的种类：预应力筋通常由单根或成束的钢丝、钢绞线或钢筋组成。
按性质划分，预应力筋包括金属预应力筋和非金属预应力筋两类。
常用的金属预应力筋可分为钢丝、钢绞线和热处理钢筋。
非金属预应力筋主要指纤维增强塑料预应力筋。
常用的预应力筋：钢丝冷拔低碳钢丝，直径：3～5ｍｍ；碳素钢丝，直径：3～8ｍｍ；钢绞线：由7根碳素钢丝缠绕而成；热处理钢筋：直径：6～10ｍｍ热轧螺纹钢筋，直径：25，32ｍｍ。
预应力筋的特性：应力－应变曲线和应力松弛。
一、应力－应变曲线；二、应力松弛。
1、概念：钢筋受到一定的张拉力后，在长度保持不变的条件下，钢筋的应力随着时间的增长而降低的现象，起压力激昂的值就是应力松弛损失。
2、应力松弛的特点：初期发展快。
钢丝和钢绞线的应力松弛率大于热处理钢筋和精轧螺纹钢筋。
初应力大，松弛损失也大。
松弛损失率随温度的升高急剧增加。
预应力筋的检验：一、钢丝的检验：1、外观检查；2、力学性能试验。
二、钢绞线的检验：1、成批验收；2、屈服强度和松弛试验；3、外观检查和力学性能检验。
三、热处理钢筋的检验：1、外观检查；2、拉伸试验。
施工工艺
设计与制作：预应力混凝土结构的设计，除验算承载能力和使用阶段两个极限状态外，还要计算预应力筋的各项瞬时和长期预应力
损失值（见预应力损失），及验算施工阶段，如构件制作、运输、堆放和吊装等工序中构件的强度和抗裂度。
预应力混凝土构件的施工方法：1.先张法。
在混凝土灌筑之前，先将由钢丝钢绞线或钢筋组成的预应力筋张拉到某一规定应力，并用锚具锚于台座两端支墩上,接着安装模板、构造钢筋和零件,然后灌筑混凝土并进行养护。
当混凝土达到规定强度后，放松两端支墩的预应力筋，通过粘结力将预应力筋中的张拉力传给混凝土而产生预压应力。
先张法以采用长的台座较为有利，最长有用到一百多米的，因此有时也称作长线法。
2.后张法。
先灌筑构件，然后在构件上直接施加预应力的方法。
一般做法多是先安置后张预应力筋成孔的套管、构造钢筋和零件，然后安装模板和灌筑混凝土。
预应力筋可先穿入套管也可以后穿。
等混凝土达到强度后，用千斤顶将预应力筋张拉到要求的应力并锚于梁的两端，预压应力通过两端锚具传给构件混凝土。
为了保护预应力筋不受腐蚀和恢复预应力筋与混凝土之间的粘结力，预应力筋与套管之间的空隙必须用水泥浆灌实。
水泥浆除起防腐作用外，也有利于恢复预应力筋与混凝土之间的粘结力。
为了方便施工，有时也可采用在预应力筋表面涂刷防锈蚀材料并用塑料套管或油纸包裹的无粘结后张预应力。
