【答案】2017年上海市闵行区中考物理一模试卷参考答案与试题解析
因为 F 浮=G， 所以鸡蛋的重力变大； 因为鸡蛋在乙杯中排开水的体积大于在甲杯中排开水的体积， 所以乙杯中液体的深度大于甲杯中的深度， 由 p=ρgh 可知液体对容器底部压强变大， 可见，ABD 错、C 正确． 故选 C． 【点评】此题考查了物体浮沉条件和液体压强公式的应用，一定要掌握物体浮沉 情况与密度的关系，同时要搞清不同状态下（漂浮、悬浮）物体所受重力与浮力 的大小关系．
A．若水不溢出，酒精溢出，则甲球漂浮，乙球沉底 B．若水不溢出，酒精溢出，则甲、乙两球都沉底 C．若水和酒精都溢出，则甲球漂浮，乙球沉底 D．若水和酒精都溢出，则甲、乙两球都沉底 【分析】先求得物块放入 A 容器后，水面上升高度，然后可知物块排开水的体积， 列出 B 对地面增加的压强得等式，二式联立；再根据密度公式求得其对应的密度 范围，再根据浮力知识进行分析． 【解答】解：A、水不溢出，则甲球漂浮，△FA=ρ水 gV 排=ρ球 V 球 g；酒精溢出，乙 球沉底，则有，△FB=ρ球 V 球 g﹣ρ酒精 V 酒精 g，由乙球沉底，ρ球＞ρ酒精，△FA＞△FB， 与题意不符 A 错误；
2．（2 分）（2017•闵行区一模）通过实验首先找出电流与电压关系的科学家是 （） A．帕斯卡 B．欧姆 C．伏特 D．牛顿 【分析】电流与电压、电阻的关系确立是电学发展史上重要的里程碑．其基本关 系是：电阻一定时，通过导体的电流与导体两端电压成正比；电压一定时，通过 导体的电流与其阻值成反比． 【解答】解：通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这 就是欧姆定律．最早是德国物理学家欧姆于 1826 年总结得出的． 故选 B． 【点评】本题考查的是我们对物理学家科学成就的掌握，属于物理学史的考查， 难度不大，在平时要注意积累这方面的材料．
关系是关键．
10．（2 分）（2017•闵行区一模）如图所示，A、B 两个相同的薄壁轻质柱形容器 放在水平地面上，两容器中分别盛有相同深度的水和酒精．现将甲、乙两个完全 相同的小球分别轻放入 A、B 两容器中，设甲球放入 A 容器后水对容器底部的压 强增加量为△p 水，乙球放入 B 容器后容器 B 对地面的压强增加量为△p 容．已知 △p 水=△p 容，下列说法可能正确的是（ ）
3．（2 分）（2017•闵行区一模）在如图所示的实例中，不是利用连通器原理工作 的是（ ）
A．
茶壶 B． 下水道 U 型弯管
C．
锅炉液位计 D． 吸盘挂衣钩 【分析】几个上端开口底部互相连通的容器，注入同一种液体，在液体不流动时 连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理． 【解答】解：A、茶壶的结构是：上端开口，下部连通，即是一个连通器，故 A 不符合题意； B、下水道 U 型弯管符合上端开口、底部连通的特点，是利用连通器的原理制成 的，故 B 不符合题意； C、锅炉液位计符合上端开口、底部连通的特点，是利用连通器的原理制成的， 故 C 不符合题意； D、吸盘挂衣钩是利用大气压的作用将其固定在光滑的墙面上的，不是利用连通 器原理工作的，故 D 符合题意． 故选 D． 【点评】本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液 面静止时保持相平．
5．（2 分）（2017•闵行区一模）在如图所示的电路中，电键闭合后，不会造成元 件损坏的是（ ）
A．
B．
C．
D
．
【分析】电压表应并联在用电器两端，可以直接接在电源两极上；电流表必须与 用电器串联，不能直接接在电源两极上．电流表和电压表都要求电流要正进负出． 同时注意电源短路是不能出现的． 【解答】解：A、图中电压表与灯 L2 并联，但接线柱接反了，指针会出现反偏， 容易损坏电压表，不合题意； B、图中电流表串联在电路中，但接线柱接反了，指针会出现反偏，容易损坏电 流表，不合题意； C、图中两灯泡并联，工作时互不影响，开关在干路可控制两只灯泡，连接正确， 符合题意； D、图中电键闭合后，形成电源短路，会损坏电源，不合题意． 故选 C． 【点评】本题中涉及到了我们在连接电路时容易出现的一些错误连接，并注意分
9．（2 分）（2017•闵行区一模）如图所示的电路中，电源电压保持不变，电阻 R1 的阻值为 10 欧，变阻器 R2 上标有“20 欧 1 安”的字样．闭合电键 S 后，在滑动 变阻器的滑片从 R2 的最左端向最右端移动过程中，关于两电压表示数之差大小 的变化情况，下列判断中正确的是（ ）
A．始终变大 B．始终变小 C．先变大再变小 D．像变小再变大 【分析】由图可知，该电路为串联电路，电压表 V1 测量的是 R1 两端的电压，电 压表 V2 测量的是 R2 两端的电压，在滑动变阻器的滑片从 R2 的最左端向最右端 移动过程中，电阻变大，根据串联电路的电压规律分析． 【解答】解：由图可知，该电路为串联电路，电压表 V1 测量的是 R1 两端的电压， 电压表 V2 测量的是 R2 两端的电压，在滑动变阻器的滑片从 R2 的最左端向最右 端移动过程中，电阻变大，其分担的电压变大，根据串联电路的电压规律可知， V1 的示数变小，故电压表 V1 和电压表 V2 的示数之差变小． 故选：D． 【点评】本题考查了串联电路的特点和欧姆定律的应用，分清电压表示数的对应
4．（2 分）（2017•闵行区一模）某电吹风的额定功率为 1500 瓦．正常工作 0.1
小时，所消耗的电能为（ ） A．150 度 B．15 度 C．1.5 度 D．0.15 度 【分析】知道电吹风的额定功率和正常工作时间，可利用公式 W=Pt 计算出其消 耗的电能． 【解答】解：P=1500W=1.5kW，t=0.1h， 由 P= 可得，消耗的电能为：W=Pt=1.5kW×0.1h=0.15kW•h=0.15 度． 故选 D． 【点评】本题考查消耗电能的计算，关键是对公式及其变形的应用，在解题过程 中注意单位的换算，本题相对比较简单，属于基础题．
12．（3 分）（2017•闵行区一模）钛合金是航空工业的重要材料，它的密度是 4500
8．（2 分）（2017•闵行区一模）小宇在水中先放入大量食盐，待食盐不再溶解后， 盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图甲所示．液体静止 一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图乙所示位置．对此过程 的判断，正确的是（ ）
A．液体对容器底部压强变大，鸡蛋受到浮力不变、重力不变 B．液体对容器底部压强不变，鸡蛋受到浮力变小、重力变小 C．液体对容器底部压强变大，鸡蛋受到浮力变大、重力变大 D．液体对容器底部压强变大，鸡蛋受到浮力变大、重力不变 【分析】根据物体的浮沉条件判断两者所受浮力关系和重力关系，再根据 p=ρgh 判断对杯底的压强关系． 【解答】解： 由图可知，鸡蛋在甲、乙两杯中都处于漂浮状态， 鸡蛋在乙杯中排开水的体积大于在甲杯中排开水的体积， 又因为液体的密度不变，由 F 浮=ρ液 V 排 g 可知鸡蛋受到的浮力变大；
7．（2 分）（2017•闵行区一模）如图所示，盛有水的轻质密封容器放在水平桌面 上，水对容器底的压强为 p 水，容器对桌面的压强为 p 容．将容器倒置后再放在水 平桌面上，此时水对容器底的压强为 p′水，容器对桌面的压强为 p′容．下列判断中 正确的是（ ）
A．p 水＞p′水，p 容＞p′容 B．p 水＞p′水，p 容＜p′容 C．p 水＜p′水，p 容＞p′容 D．p 水＜p′水，p 容＜p′容 【分析】由图可知容器倒置后水深度的变化，根据 p=ρgh 可知水对容器底的压强 变化；水平面上物体的压力和自身的重力相等，由图可知容器倒置后桌面受力面 积的变化，根据 p= 可知容器对桌面的压强的变化．
所以，m 物=ρ水 V 排 ③，
ρ物= =
≤ρ水，由浮力可知，物体在 A 中只有漂浮和悬浮两种状态，
不管什么状态甲球都不会沉底，故 B、D 错误； C、水和酒精都溢出，△FA=ρ球 V 球 g﹣ρ水 V 溢 g，△FB=ρ球 V 球 g﹣ρ酒精 V 溢′g，ρ水＞ρ球 ＞ρ酒精，V 溢与 V 溢′无法确定，有可能△FA=△FB，故 C 正确． 故选 C． 【点评】本体主要考查液体压强、浮力的综合运用，题目较难．
【解答】解：由图可知，容器的下部分横截面积小，上部分横截面积大，且容器 内没有装满水， 所以，将容器倒置后再放在水平桌面上时，容器内水的深度变小， 由 p=ρgh 可知，水对容器底的压强变小，即 p 水＞p′水，故 CD 错误； 因水平面上物体的压力和自身的重力相等， 所以，容器倒置后对桌面的压力不变， 由图可知，容器倒置后，桌面的受力面积变大， 由 p= 可知，容器对桌面的压强变小，即 p 容＜p′容，故 A 正确、B 错误． 故选 A． 【点评】本题考查了压强大小的比较，涉及到液体压强公式和固体压强公式的应 用，分析好倒置后水深度的变化和受力面积的变化是关键．
二、填空题：共 29 分，每空 1 分． 11．（3 分）（2017•闵行区一模）地球周围的一层厚厚的大气由于受到的 重力 作用，会对处于其中的物体产生压强，这个压强叫做大气压强．奥托•格里克做 了著名的 马德堡半球 实验证明了大气压强的存在且很大．通常海拔越高，大 气压强越 低 ． 【分析】（1）物体的重力是由于地球的吸引而受到的力，属于万有引力的一种， 大气也受重力，即大气压力； （2）马德堡半球实验和托里拆利实验都是与大气压强有关的著名实验，但它们 的意义和结果却有着较大的区别，一个重在验证大气压的存在，一个重在测量大 气压值． （3）通常海拔越高，大气压强越低． 【解答】解：（1）大气受重力并且具有流动性，因此会对处于其中的物体产生压 强，这个压强叫做大气压强； （2）著名的马德堡半球实验证明了大气压的存在； （3）通常海拔越高，大气压强越低． 故答案为：重力；马德堡半球；低． 【点评】本题考查了大气压存在的证明、大气压值的测定的基础知识；气压与高 度的关系，这些内容都是中考考查的识记性知识．
析这种错误所对应可能出现的后果，有一定综合性．
6．（2 分）（2017•闵行区一模）下列实验中，需要多次测量的目的相同的是（ ） （1）测量某物体的密度．（2）测量小灯泡的电功率． （3）探究导体中电流与电压的关系．（4）用电流表、电压表测电阻． A．（1）与（2） B．（1）与（4） C．（2）与（4） D．（2）与（3） 【分析】解决此题要知道初中物理实验进行多次测量目的是什么，一是为了求平 均值，提高精度，减小误差；二是为了寻找普遍规律．根据题意探究多次测量提 高精度的，就需要将多次测量结果取平均值． 【解答】解：（1）测量某物体的密度采用的是多次测量求平均值来减小误差； （2）测量小灯泡的电功率是采用多次测量来判定影响灯泡功率的因素； （3）探究导体中电流与电压的关系多次测量的目的是获得普遍规律； （4）用电流表、电压表测电阻采用多次测量是为了减小误差． 故选：B． 【点评】本题考查物理学方法，解答此题的关键是知道物理实验中多次测量的目 的．

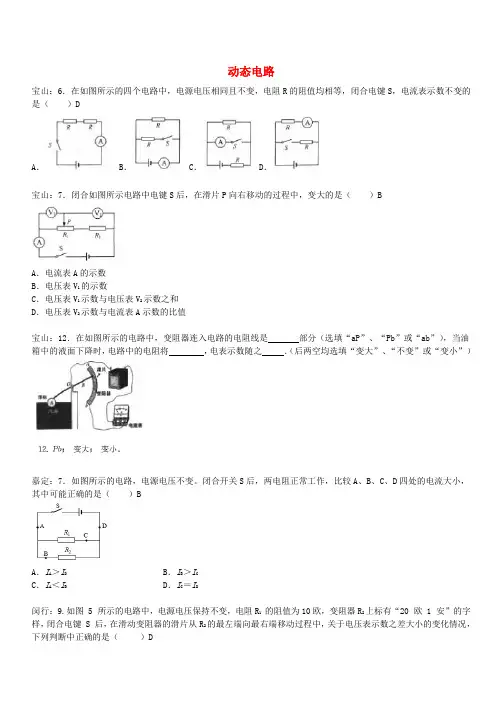

上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路(含答案)
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S，若a、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a、b 两个表都是电压表，闭合电键 S 后，a、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p从一端移到另一瑞的过程中，电压表V的示数变小，且始终大于零，则正确的判断是（）CR2bA.电压表V并联在R1两端，滑片P由a端向b端移动B.电压表V并联在R1两端，滑片P由b端向a端移动C.电压表V并联在R2两瑞，滑片P由a端向b端移动D.电压表v并联在R2两瑞，滑片P由b端向a端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比1；若将它们串联在电路中时，通过甲、乙导体的电流之比1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V 的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路【含答案】
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）C R 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变 P L R V S 图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
3-2018年闵行区中考物理一模卷 含答案
图16
（2）容器对桌面的压强。 （3）若把一个实心均匀的小球放入水中，小球浸没并且沉底，水
没有溢出。如果水对容器底部压强与容器对地面压强的比值在放入小球 前后保持不变，求小球的密度。
25．如图17所示的电路中，电源电压为18伏保持不变，电阻R1阻值 为10欧，滑动变阻器R2上标有“50Ω 1A”字样，电压表接“0~15V”量程。
化范围为0.14安~0.26安。当他移动滑片至电流表指针位于如图20（甲）
所示位置时，观察到某电表的指针偏离零刻图20（甲）
图20（乙）
（1）请画出小闵连接的电路图。 （9） 实验 UX IX RX
（2）请将表格填写完整。 （10）
序号 （伏）（安）（欧）
1
0.14
2
29．
图19
670
500
A B
1:100000
等高线（米）
图18
27． 如图18所示的仪器名称为 （5） ，当它浸入液体的体积越多，说 明该液体的 （6） 。意大利科学家 （7） 首先测出大气压强的值。某 地区的等高线如图19所示，在该地区同一时刻，A位置的大气压 （8） B位置的大气压（选填“>”、“=”或“<”）。
图17
五、实验题 （共20分） 26．在“用电压表测电压”实验中，连接电路时，电键应处于 （1）
状态（选填“闭合”或“断开”），电压表应与被测物体 （2） 联连接（选 填“串”或“并”），且电压表的 （3） 接线柱靠近电源正极一侧。能与电 源两端直接相连的是 （4） （选填“电压表”或“电流表”）。
23．甲、乙两个家用电热器接入如图15所示的家庭电路中，当两电键都 闭合时，干路中的电流为4.5安，通过甲用电器的电流为0.3安。求：

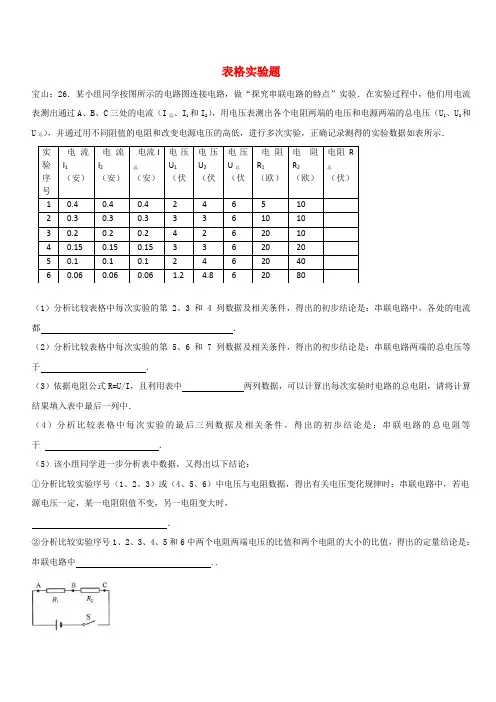

上海市各区2017届中考物理一模试卷按考点分类汇编 表格实验题(含答案)
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

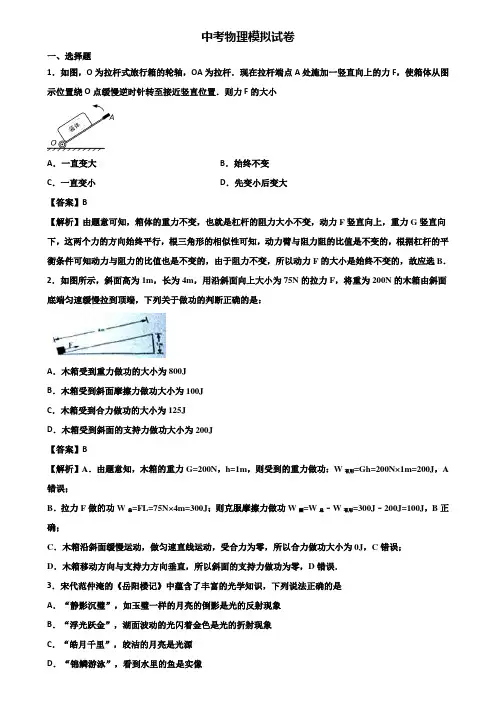

{3套试卷汇总}2017-2018上海市闵行区中考物理毕业升学考试一模试题
中考物理模拟试卷一、选择题1．如图，O为拉杆式旅行箱的轮轴，OA为拉杆．现在拉杆端点A处施加一竖直向上的力F，使箱体从图示位置绕O点缓慢逆时针转至接近竖直位置．则力F的大小A．一直变大B．始终不变C．一直变小D．先变小后变大【答案】B【解析】由题意可知，箱体的重力不变，也就是杠杆的阻力大小不变，动力F竖直向上，重力G竖直向下，这两个力的方向始终平行，根三角形的相似性可知，动力臂与阻力阻的比值是不变的，根据杠杆的平衡条件可知动力与阻力的比值也是不变的，由于阻力不变，所以动力F的大小是始终不变的，故应选B．2．如图所示，斜面高为1m，长为4m，用沿斜面向上大小为75N的拉力F，将重为200N的木箱由斜面底端匀速缓慢拉到顶端，下列关于做功的判断正确的是：A．木箱受到重力做功的大小为800JB．木箱受到斜面摩擦力做功大小为100JC．木箱受到合力做功的大小为125JD．木箱受到斜面的支持力做功大小为200J【答案】B【解析】A．由题意知，木箱的重力G=200N，h=1m，则受到的重力做功：W有用=Gh=200N×1m=200J，A 错误；B．拉力F做的功W总=FL=75N×4m=300J；则克服摩擦力做功W额=W总﹣W有用=300J﹣200J=100J，B正确；C．木箱沿斜面缓慢运动，做匀速直线运动，受合力为零，所以合力做功大小为0J，C错误；D．木箱移动方向与支持力方向垂直，所以斜面的支持力做功为零，D错误．3．宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，下列说法正确的是A．“静影沉璧”，如玉璧一样的月亮的倒影是光的反射现象B．“浮光跃金”，湖面波动的光闪着金色是光的折射现象C．“皓月千里”，皎洁的月亮是光源D．“锦鳞游泳”，看到水里的鱼是实像【答案】A【解析】A. 玉璧一样月亮的倒影属于平面镜成像，是由光的反射形成的，故A正确；B. “浮光跃金”，金色是光在水面发生的反射现象，故B错误；C. 月亮本身不能发光，即不是光源，故C错误；D. 看到水中的鱼是光的折射现象形成的鱼的虚像，是由于光从水中射向空气中发生了折射的缘故，故D 错误。
上海市各区2017届中考物理一模试卷按考点分类汇编 电路计算【含答案】
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P 移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
图13（a ） （b ）PR 2 SAR 1黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S 后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S ，电流表的示数为0.5安，求：①电阻R 1两端的电压U 1；②现用电阻R 0替换电阻R 1，同时将一电压表接入电路中，且电流表选用0﹣0.6A 量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P 的过程中，使电压表V 和电流表A 的指针均能到达图（b ）（c ）所示位置，且电路能正常工作；i ）若电压表接在ab 两点之间，求替换电阻R 0的阻值范围； ii ）若电压表接在bc 两点之间，求替换电阻R 0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。
上海市各区2017届中考物理一模试卷按考点分类汇编 故障电路
故障电路嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S 后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是（20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。
（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。
图8VAS R 1R 2③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。
2R 1S青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）CA ．若电流表的示数变大，则电灯L 短路B ．若电压表的示数变大，则电灯L 短路C ．若电压表的示数变大，则电阻R 断路D ．若电流表的示数变大，则电阻R 断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一定”、“可能”），电路中的故障是 ．7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。
上海市各区2017届中考物理一模试卷按考点分类汇编电路计算
电路计算宝山：22.如图1所示，电阻R 的阻值为10欧，滑动变阻器 R 2上标有“ 20 Q 2A ”字样,当变阻器的滑片 P 移至a 端，闭合电键 S 后，电流表A 的示数为0.6 安.(1) 求电源电压U. (2)若将另一只电压表 V 并联接入该电路(A 和B)、( B 和C )、( A 和C )中的某一部分电路 两端，移动滑动变阻器 R a的滑片P 至某一处，使电压表 V 的指针停留在图2所示的位置， 请指出电压表 V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值 R 2.门)’节柑片卩移至日罐时"电阳胫违人电器的31值葩=0歐.即只有出违人电路” 电源电压(;=口 =人＞＜咼=0托安xm 欧=&伏。
倦式1旅过崔和结果1井"合计2分(2)由團10可知：昭与尺申联”电棘电压为石伏+侷此将刃•貝电压佥V 井嚴按 人城电路＜冲和和㈡和⑺中的集一部分电跑两端*移动淆动變陽 器出的幡片P 至幕一-牡•电圧壺示数不可能册岀E 伏■据此可以判新出：电缶 表的示敦肯2伏1且电压监V 不:可能井联搖人透电撫(儿和(；J 曲端二 半吐压表灯并联堆人谏电略(总和Z3)闊端时伏乜 (J2 = C 4 - CJ1 =6- 24 {Jt,心卜6^也欧・(.电压1井,电堰1分■电阻1分冶it 3井】:、当电压表V 并耻接人该电蹄佃和C)两端时+U = 2伏，5三口百一【上=6伏-2执二彳伏.绘一% — 2伏■片jf £ 民A 一1站'昵(电压1分+电流1分.电闲I 分.合计3^)滑动变阻器R 上标有“ 2。
1A ”字样，所用电流表的表盘如图 13 ( b )所示。
闭合电键后,滑片P 移到某一位置时，电流表示数为 1安。
求：(1 )通过电阻R 的电流丨1。
(2)滑动变阻器 R 连入电路的阻值。
(3 )若电源电压可变，为使电流表A 的示数能达到最大，求电源电压的最小值。
上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路【含答案】
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理一模试卷按考点分类汇编电学压轴计算专题(含答案)
电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求：图11R 1R 2 a P SbACB A图12V5 10 0123+ 3 15VAP SR 1 R 2 图8（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R0为5欧，将两个电压表V1和V2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求：（1）当电压表V1示数为6.0伏时，通过定值电阻的电流；（2）当电压表V2示数为13.5伏时，滑动变阻器的电阻值；（3）滑动变阻器每次减少的阻值ΔR P及第3行两电表的示数。
图13 （a ） （b ）P R 2SAR（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。
② 若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ，每次移动时均使变阻器R 2接入电路的阻值增加10欧，电流表A 的示数分别如上表所示，求电源电压U 和R 2为（R 0＋20欧）时电流表A 的示数。
