小接地电流系统消弧、过压、感电保护装置JDBH-10使用手册锦州拓新电力电子有限公司目录目录 (1)第一章系统简介 (2)第一章系统简介 (2)1.1概述 (2)1.2装置特点 (2)1.3实现功能 (2)1.4装置构成 (3)第二章技术指标 (4)2.1产品型号分类 (4)2.2主要技术指标 (4)2.3环境条件 (4)2.4装置运行条件 (5)2.5 电源 (5)2.6输入模拟量 (5)2.7输入功率 (5)2.8测量精度 (5)2.9动作速度 (6)2.10可选择接地回路数量：26路。
(6)第三章装置工作原理 (7)3.1接地选相控制装置 (7)3.2接地选线控制装置 (9)第四章接地选相装置使用说明 (11)4.1 结构 (11)4.2 显示及键盘使用说明 (12)第五章接地选线装置使用说明 (21)5.1 结构 (21)5.2 显示及键盘使用说明 (22)第六章 JDBH控制屏操作说明 (28)6.1JDBH控制屏前面板组成 (28)6.2按钮介绍 (28)6.3操作及注意事项 (29)第七章装置的操作、运行及异常处理 (30)7.1装置运行 (30)7.2装置的操作 (30)7.3异常处理 (31)7.4装置的巡视及维护 (31)第八章其他 (32)8.1验收及试验 (32)8.2存放及安装 (32)8.3 订货须知 (32)第一章系统简介1.1概述JDBH-10小接地电流系统消弧、过压、感电保护装置（以下简称装置），是一种针对中性点不直接接地系统，发生单相接地故障时，实现快速熄灭故障点电弧，对人体和设备进行保护的装置。
装置以并联分流为原理，当系统发生单相接地故障时，能快速判断出故障相别，并开出相应相别的真空开关合闸指令，将故障相与接地网可直接连接；实现并联分流、电压钳位，熄灭故障点电弧，缩短人身感电时间，防止单相接地故障飞弧演变成相间短路故障，防止间歇性接地过电压烧毁电器设备的目的。
HXGN-24样本
HXGN□-24系列箱型固定式环网高压开关设备技术选型手册五、产品展示篇1 概述HXGN□-24型箱型固定式环网高压开关设备（以下简称真空环网柜）是额定电压为24kV，额定频率50Hz 的交流高压成套电器装置。
适用于厂矿、住宅小区、高层建筑、学校，公园等场所的配电系统，作为接受和分配电器能之用。
可用于环网供电和终端供电。
也可作为箱式变电站的高压开关设备之用。
2 型号说明真空环网柜的型号含义如下表示：H X G N □- 24 □/ □□- □- □方案号额定短时耐受电流（组合电器柜为额定短路开断电流）（KA）额定电流（A）T：弹簧操动机构D：带电动的弹簧操动机构ZF：主开关为真空负荷开关ZF·R：主开关为真空负荷开关-熔断器组合电器额定电压（kV）设计序号户内用固定式箱式环网开关设备3 执行标准本真空环网柜符合GB3906《3.6kV~40.5kV 交流金属封闭开关设备和控制设备》及GB/T11022《高压开关设备和控制设备标准的共用技术要求》标准的有关规定。
4 使用条件a）周围空气温度不高于+40℃，不低于-35℃；24h内的平均气温不得高于+35℃。
b）户内安装使用，使用地点的海拔高度不得超过2000M。
c）周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%）；应考虑到由于温度的变化可能会偶然产生凝露的影响。
d）设备安装时与垂直面的倾斜度不超过5%。
e）设备应安装在无剧烈振动和冲击的地方，以及不足使电器元件受到腐蚀的场所；地震烈度不超过8 度。
f）用户有特殊要求时可与制造厂协商解决。
5 特点a）柜体采用全组装搭接式结构，体积小、重量轻，轻巧美观，可任意组合安装、便于无限扩展延伸，具有很强的系列性和通用性。
b）柜体外壳和各功能单元隔板均用冷轧钢板经镀锌或表面喷塑处理装配组合而成，防护等级达到IP2X。
c）柜内布置：上部为母线室和仪表室，仪表室在母线室的前部，中部为主开关室，各室之间采用接地的金属隔板隔离，并在柜体前门的开关断口及出线端装有观察窗，以观察开关断口及出线端。
阿斯博SEG环网开关柜样本(中英文) 2015 0921
安全 可靠 Safe and Reliable
全封闭金属外壳，相对地和相间采用环氧树脂和硅橡胶实现 全绝缘，防护等级IP67；方便查看隔离断口，确保运行人员 操作安全；无压力元件，无需泄漏检测等运行安保措施。 Fully enclosed metal shell, and phase using epoxy resin and silicone rubber to achieve full insulation, protection class IP67; easy viewing isolated fracture ensure the operational safety of the operating personnel; pressure element, without leakage detection run security measures.
技术特点 Technical characteristics
绿色 环保
Green
SEG所使用材料全部为可回收无污染环保材料，避免了目 前在开关柜中普遍使用的SF6气体对环境的威胁和破坏。
SEG materials used all recyclable non-polluting environmentally friendly materials, to avoid the widespread use of SF6 gas in the RMU threats to the environment and destruction.
阿斯博公司设计生产的SmartEx SEG固体绝缘全 封闭开关柜所使用的材料全部选用可回收性、 无污染的固体材料，包括一次带电体的绝缘和 开关灭弧的实现，不会排放任何有毒物质，更 没有任何气体释放到大气中，无漏气爆炸和内 部燃弧的隐患，其具有绝缘性能高、体积小、 整体强度高、免维护等技术特点，实现了真正 意义上的零排放、零污染的绿色环保产品。

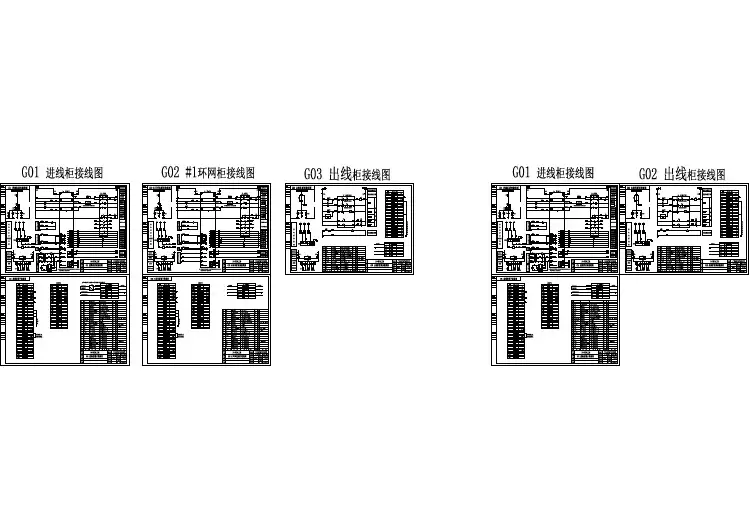

清远环网柜CAD配电图
环网柜技术规范书
1. 技术规范1.总则1.1 技术规范文献合用于10kV SF6环网柜旳设备订货招标。
1.2 本技术文献提出旳是最低程度旳技术规定，并未对一切技术细节作出规定，也未充足引述有关原则和规范旳条文，供方应提供符合本文献和目前最新旳国标旳优质产品。
1.3 本技术文献所使用旳原则及规定旳条款如遇与投标方所执行旳原则不一致时，按较高原则执行。
1.4 在协议签定后，我方有权因规范、原则规范等发生变化而提出补充规定。
2.应遵照旳原则按本招标书供货旳设备，包括供货方由其他厂家外购旳设备和附件都应符合下列原则旳最新版本。
2.1 GB4208-84（IEC529～76）《外壳防护等级旳分类》2.2 GB3906-92 《3-35kV交流金属封闭开关设备》2.3 IEC-298 《交流金属封闭开关设备和控制设备》2.4 IEC-420（1990）《高压交流负荷开关—熔断器组合电器》2.5 GB-3804-90《3-63kV交流高压负荷开关》和GB1985-89国标2.6 GB11023-89《高压开关设备六氟化硫气体密封试验导则》2.7 GB3309-89《高压开关常温下旳机械试验》2.8 GB2706-89《交流高压电器动稳定试验措施》2.9 GB311-83/683《高压试验措施》2.10 GB11033《额定电压26/35kV及如下电力电缆附件基本技术规定》2.11 IEC6052《额定电压6～35kV电缆附件试验汇报》3.使用环境条件3.1 使用场所：户外3.2 环境温度：-40℃～40℃3.3 最大日温差：25℃3.4 海拔高度：<1000m3.5 抗震能力:地震强度不超过8级3.6 相对湿度:≤95%(日平均值)≤90%(月平均值)3.7 安装地点无火灾、爆炸危险、化学腐蚀及剧烈振动4. 负荷开关重要技术参数4.1 母线额定电流：630A4.2 额定电压：12kV4.3 额定频率：50Hz4.4 额定电流：电源进（出）线单元：630A；配电变压器出线单元：200A；4.5 热稳定电流（有效值）：≥20kA，3S或25KA，1S；4.6 动稳定短路关合电流（峰值）：≥50kA或63KA；4.7一分钟工频耐压（有效值）：42kV（相间、对地）；48kV（断口间）4.8 冲击耐压（峰值）：95kV（相间、对地）；110kV（断口间）4.9 切空载变压器开断能力：≥16A4.10 切电缆充电电流能力：≥31.5A4.11 额定负荷电流开断次数200次4.12 机械寿命：≥次4.13 额定转移开断电流：1750A4.14 外绝缘污秽等级：IV4.15 20摄氏度时SF6相对压力<=0.2BAR4.16 防内燃弧耐受电流：20KA/1S5. 断路器重要技术参数5.1 母线额定电流：630A5.2 额定电压：12kV5.3 额定频率：50Hz5.4 额定电流：电源进（出）线单元：630A；配电变压器出线单元：200A；5.5 热稳定电流（有效值）：≥20kA，3S或25KA，1S；5.6 断路器短路开断电流：20kA或25KA；5.7 动稳定短路关合电流（峰值）：≥50kA或63KA；5.8一分钟工频耐压（有效值）：42kV（相间、对地）；48kV（断口间）5.9 冲击耐压（峰值）：95kV（相间、对地）；110kV（断口间）5.10 机械寿命：≥次5.11 外绝缘污秽等级：IV5.12 20摄氏度时SF6相对压力<=0.2BAR5.13 防内燃弧耐受电流：20KA/1S6. 重要技术规定6.1 负荷开关柜和断路器柜绝缘及开关灭弧介质为SF6气体。
中压环网柜首选大红苏电气
3.3 电压互感器
3.3.1 3.3.2 3.3.3 3.3.4 3.3.5 3.3.5
型式： 变比及准确级： 额定绝缘水平： 额定频率： 额定电压比： 额定极限输出容量：
JDZ11-10A 环氧树脂浇注式 0.5 级 12/42/75 kV 50/60Hz 10/0.1/0.1 kV 500VA
数量 单位 1台 1套 3只 3只 1只 1只
6 试验标准及要求
单元式 SF6 环网柜按照有关国家标准和行业标准规定的项目、方法进行试验,并且各项 试验结果均符合本技术规范书的要求。 5.1 型式试验 5.1.1 绝缘试验 5.1.1.1 雷电冲击耐压试验 5.1.1.2 工频耐压试验 5.1.1.3 控制回路的 1min 工频耐压试验 5.1.2 温升试验 5.1.3 主回路电阻测量（1.1 倍额定电流） 5.1.4 主回路和接地回路的动、热稳定试验 5.1.5 额定短路关合电流关合能力试验 5.1.6 开断和关合能力试验 5.1.7 机械操作和机械特性试验试验 5.1.8 额定有功负载开断电流开断、关合能力试验 5.1.9 额定电缆充电电流开断、关合能力试验 5.1.10 防护等级检查 5.2 出厂试验 5.2.1 结构检查 5.2.2 机械特性和机械操作试验 5.2.3 绝缘试验 5.2.3.1 主回路工频耐压试验 5.2.3.2 辅助回路和控制回路工频耐压试验 5.2.4 主回路电阻测量 5.2.5 局部放电量测量
3.2 电流互感器
3.2.1 3.2.1.1 3.2.1.2 3.2.1.3 3.2.1.4 3.2.1.5
型式： 变比及准确级： 额定绝缘水平： 额定频率： 额定一次电流： 额定二次电流：
环网柜技术规格书-样本.docx
.\XXXXXX建筑设计有限公司文件号：XXXXXXXX公司项目号： XXXXX设计证书编号：XXXXX综合楼XXXXXXXX共 9页阶段：施工图环网开关柜技术规格书0送审XXX XXX XXX XXX XXX2010.07.28版次说明编制校对审核审定项目日期负责人.\目录1、前言1.1 概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯ .11.2 要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯ .11.3 范和准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯ .11.4 先序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯ .12、供方、方双方任⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯ (2)2.1 方任⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯ .22.2 供方任⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯ 22.3 量保⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯ ..⋯⋯ (2)3、操作的境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯ (3)3.1 安装位置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯ 33.2 境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯ 34、技要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ...................................................................................................................... ⋯..34.1 开关柜型式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ............................................................................................ ⋯.⋯.⋯.34.2 开关柜技参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯ (3)4.3 荷开关及断路器技参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯ (3)4.4 柜体构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯ (4)5、供范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ 45.1 概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ .45.2 范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ .55.3 及材料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ .55.4 保⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ .56、性能保⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯ (5)7、、和⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ 57.1 量准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..57.2 机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..67.3 目和内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ .67.4⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ .68、志⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (6)8.1 牌⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ .68.2 志⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ .78.3 色⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ .79、包装运⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (7)10、文件和数据要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (7)10.1 文件的确⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯710.2 最告和数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯ .⋯.71、前言1.1概述本项目名称为XXXXXXX公司 XXXXX综合楼。
12KV环网柜使用说明书
产品介绍环网柜是俗称，一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器。
SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。
适宜在城乡中压配电网推广应用。
负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。
只是负荷开关不能断开短路电流。
SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。
而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。
这时一组SF6负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。
两者有机的结合起来，就可满足配电系统各种正常和故障下运行操作保护的要求。
中置柜指的手车柜，如KYN18，KYN28（GZS1），目前主要指KYN28（GZS1），可靠墙安装，现已系列化，国内生产厂家多，五防齐全，可配VS1，VD4，ZN63等进口或国产断路器。
首先要看你这个水处理项目是不是很重要，按照常规来讲，水处理设备不属于Ⅰ类负荷，而且变压器才500KVA，从变压器的容量可以看出，你这个水处理应该是个比较小的污水处理站（可能是某个厂矿在环保的压力下新建的用来处理污水用的），所以用环网柜足够了，2台环网柜的投资远远小于你用2台中置柜的，业主（甲方对你给他省钱他应该很高兴），而且从实际来讲，安装环网柜一般都是因为一个原因：负荷侧（因为污水处理一般都建在市区的边上或工厂的边上）距离高低压配电室比较远，所以变压器的进线前要有刀闸和断路器，以便将高压配电室到变压器之间的这段长电缆用环网柜做个隔离，万一电缆发生事故使其不致于直接波及变压器，另外，当变压器临时检修时好做就近断开电源用，环网柜之上还有高压柜（本身有综合保护），环网柜之下的低压进线还有断路器（建议你选用施耐德的MT断路器，各种保护比较全），所以保护的重任几乎就不大用环网柜来承担（好的环网柜的保护能力还是很强的），所以用环网柜是完全可以的。
