自攻螺钉类型与应用指南

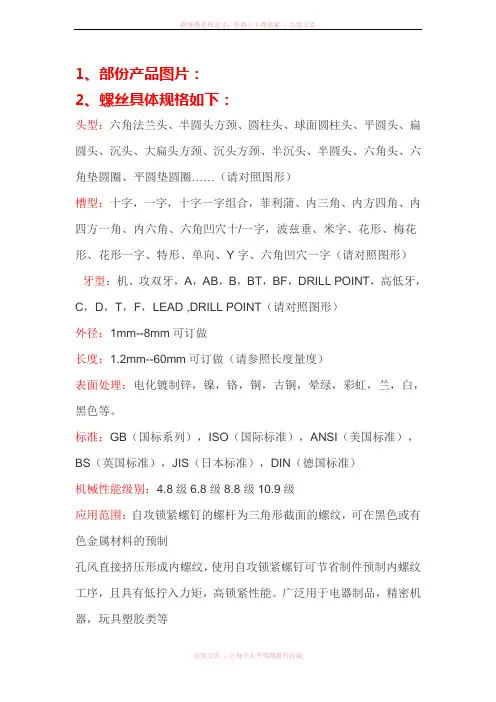

自攻螺丝种类与图片说明
1、部份产品图片：2、螺丝具体规格如下：头型：六角法兰头、半圆头方颈、圆柱头、球面圆柱头、平圆头、扁圆头、沉头、大扁头方颈、沉头方颈、半沉头、半圆头、六角头、六角垫圆圈、平圆垫圆圈……（请对照图形）槽型：十字，一字，十字一字组合，菲利蒲、内三角、内方四角、内四方一角、内六角、六角凹穴十/一字，波兹垂、米字、花形、梅花形、花形一字、特形、单向、Y字、六角凹穴一字（请对照图形）牙型：机、攻双牙，A，AB，B，BT，BF，DRILL POINT，高低牙，C，D，T，F，LEAD ,DRILL POINT（请对照图形）外径：1mm--8mm可订做长度：1.2mm--60mm可订做（请参照长度量度）表面处理：电化镀制锌，镍，铬，铜，古铜，晕绿，彩虹，兰，白，黑色等。
标准：GB（国标系列），ISO（国际标准），ANSI（美国标准），BS（英国标准），JIS（日本标准），DIN（德国标准）机械性能级别：4.8级6.8级8.8级10.9级应用范围：自攻锁紧螺钉的螺杆为三角形截面的螺纹，可在黑色或有色金属材料的预制孔风直接挤压形成内螺纹，使用自攻锁紧螺钉可节省制件预制内螺纹工序，且具有低拧入力矩，高锁紧性能。
广泛用于电器制品，精密机器，玩具塑胶类等螺丝命名、采购小提示：自攻类:::机丝类:::◆圆头尖尾自攻螺丝PA ◆圆头平尾自攻螺丝PB◆圆头割尾自攻螺丝PT ◆圆头带介自攻螺丝PWA ◆圆头带介平尾自攻PWB ◆圆头带介割尾自攻PWT ◆沉头尖尾自攻螺丝KA ◆沉头平尾自攻螺丝KB◆沉头平尾自攻螺丝KB ◆沉头割尾自攻螺丝KT◆沉头割尾自攻螺丝KT ◆半沉头尖尾自攻螺丝OA ◆大头尖尾自攻螺丝BA ◆大头平尾自攻螺丝BB◆大头平尾自攻割尾BT ◆大扁头尖尾自攻螺丝TA ◆大扁头平尾自攻螺丝TB ◆大扁头割尾自攻螺丝TT ◆薄头尖尾自攻螺丝CA ◆薄头平尾自攻螺丝CB ◆外六角自攻螺丝◆杯头内六角自攻HA◆快牙/木牙螺丝◆双头牙螺丝◆圆头机牙螺丝PM ◆圆头带介机牙螺丝PWM◆大扁头机牙螺丝TM◆沉头机牙螺丝KM ◆半沉头机牙螺丝OM◆大头机牙螺丝BM ◆薄头机牙螺丝CM ◆杯头机牙螺栓HM ◆外六角机牙螺杆非标件::: 自动车床件:::◆组合/穿介子螺丝◆多冲程/台阶螺钉◆家具五金系列◆紧定/机米螺丝◆耐落/点胶螺丝◆铜螺丝/铝螺丝◆英制/美制螺丝◆德标/日标螺丝◆特殊/防盗螺丝◆鸡眼/铆钉/鞋钉◆五金/螺丝包◆双头牙螺丝◆铜螺母/预埋/镶嵌螺母◆螺母螺帽◆垫片介子◆垫圈◆华司◆冲压类◆烤漆螺丝◆电脑螺丝◆音箱螺丝◆手拧螺丝◆角铁螺丝◆马车螺丝★★★★★螺丝采购小知识:::当拿到螺丝时，要看以下几方面：1、螺丝颜色：表面是否有发白、发黑，发污等电镀不良现象，电镀的颜色是否均匀；及供应的每一批螺丝产品颜色是否一致。

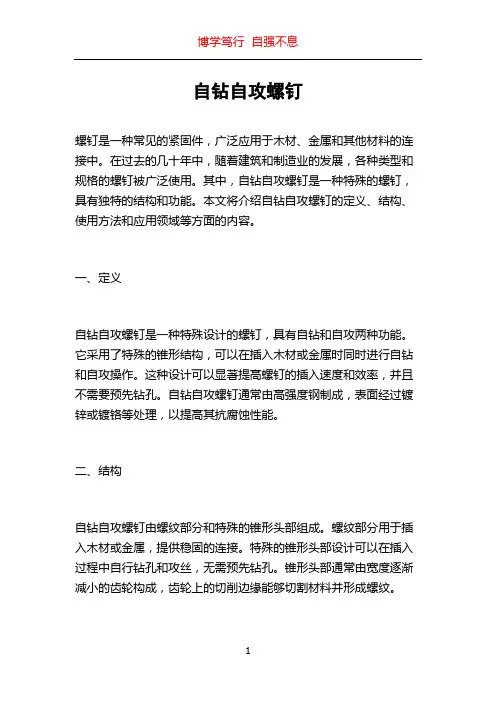

自钻自攻螺钉
自钻自攻螺钉螺钉是一种常见的紧固件，广泛应用于木材、金属和其他材料的连接中。
在过去的几十年中，随着建筑和制造业的发展，各种类型和规格的螺钉被广泛使用。
其中，自钻自攻螺钉是一种特殊的螺钉，具有独特的结构和功能。
本文将介绍自钻自攻螺钉的定义、结构、使用方法和应用领域等方面的内容。
一、定义自钻自攻螺钉是一种特殊设计的螺钉，具有自钻和自攻两种功能。
它采用了特殊的锥形结构，可以在插入木材或金属时同时进行自钻和自攻操作。
这种设计可以显著提高螺钉的插入速度和效率，并且不需要预先钻孔。
自钻自攻螺钉通常由高强度钢制成，表面经过镀锌或镀铬等处理，以提高其抗腐蚀性能。
二、结构自钻自攻螺钉由螺纹部分和特殊的锥形头部组成。
螺纹部分用于插入木材或金属，提供稳固的连接。
特殊的锥形头部设计可以在插入过程中自行钻孔和攻丝，无需预先钻孔。
锥形头部通常由宽度逐渐减小的齿轮构成，齿轮上的切削边缘能够切割材料并形成螺纹。
三、使用方法自钻自攻螺钉的使用方法相对简单。
在使用前，需要选择适当规格的螺钉，以确保获得最佳的连接效果。
插入自钻自攻螺钉时，首先需要用螺丝刀或螺栓刀将螺钉旋入木材或金属中。
由于自钻自攻螺钉具有自行钻孔和攻丝的功能，因此不需要预先进行钻孔操作。
只需用适当的力度旋入螺钉即可。
在插入完毕后，使用工具将螺钉旋入至适当的深度，以获得稳固的连接。
四、应用领域自钻自攻螺钉广泛应用于建筑、家具制造、汽车制造、机电设备等领域。
它在木材和金属连接中的使用效果非常出色。
自钻自攻螺钉的锥形头部能够快速钻孔和攻丝，避免了原来需要预先钻孔的麻烦。
同时，自钻自攻螺钉的螺纹部分具有良好的牢固性和抗震性能，能够保证连接的稳定性和安全性。
因此，它在各种场合中都能够发挥重要的作用。
总之，自钻自攻螺钉具有自行钻孔和攻丝的功能，能够快速、有效地完成连接操作。
它在建筑和制造业中得到了广泛的应用，成为紧固件领域中的一种重要创新。
随着科技的进步和产业的发展，相信自钻自攻螺钉会在未来发挥更大的作用，为各行各业的连接需求提供更好的解决方案。
自攻螺丝介绍_应用及检测方法
自攻螺丝介绍 (应用及检测方法)自攻螺丝自攻螺丝虽然已使用很久,一般也知道怎么制作,但对于各规范所规定之标准及要求,也许并不是很清楚,在此仅藉由收集来之规范,整理出一份适合大家阅读,使能对自攻螺丝有多一层之认识.自攻螺丝是在金属或非金属材料之预钻孔中自行攻钻出所配合阴螺纹之一种有螺纹扣件.具有高拉力,单件,单边组合特色.由于其自行成型或攻出其配合螺纹,因此在组合上具有高防松能力,且可以装卸.在小形螺丝上其尺寸、螺纹型式、头型、攻钻性能在工程用途上几乎无可限量.1发展(Evolution) : 自1914年自攻螺丝开始商品化.第一次之设计─主要源自木螺丝─系属可渗碳钢锥尾A型螺纹成型螺丝.当时主要之用途是用在空调系统导管上铁皮之接合,因此又叫做铁皮螺丝.经过80余年之发展,共可分为四个时期─螺纹成型、螺纹切削、螺纹滚成及自钻。
螺纹成型自攻螺丝(Thread Forming Tapping Screws)─系直接由铁皮螺丝发展而来, 螺纹成型自攻螺丝使用时须预先钻孔,再将螺丝旋入孔中,强力挤出配合阴螺纹,而原来在阴螺纹位置上之材料将被挤到阳螺纹之间,此谓之螺纹成型自攻螺丝.仅可适用于薄且具有可塑性之材料,因此又发展出;螺纹切削自攻螺丝(Thread Cutting Tapping Screws)─在螺纹之尾端切割出一或多道之切削口,使能在旋入预钻孔时,利用螺丝尾部及牙部以类似螺丝攻的方式切削出配合阴螺纹.它可以用在厚板,比较坚硬或易碎等不易塑造之材料,.螺纹滚成自攻螺丝(Thread Rolling Tapping Screws)─三角牙自攻螺丝,又称为Type TT(Type Tai 目前仍有专利)系基于成型螺丝攻之原理发展而成,螺纹滚成自攻螺丝具有特殊设计之螺纹及尾端使螺丝可以在断续之压力下自行滚成配合之阴螺纹.同时在孔周围之材料可以更轻易的填补自攻螺丝螺纹及牙底之空间,由于其磨擦力较螺纹成型自攻螺丝为小,因此可以使用在更厚之材料上,旋转所需之扭矩更好控制,且组合后强度更高.螺纹滚成自攻螺丝其工程标准定义比成型或切削自攻螺丝在材料,热处理,强度上之定义更高且更为明确,使得螺纹滚成自攻螺丝成为真正的”构造用”扣件.钻尾自攻螺丝(Self Drilling Tapping Screws)─又称为Tec,在组装自攻螺丝之所有过程中,最耗费成本的是预钻孔的准备.自攻螺丝的使用,必需先钻孔.而且孔径也必需限制.无需预钻孔而在某些方面可以节省成本.这就是集钻, 攻, 旋紧于一次作业的钻尾自攻螺丝.钻尾螺丝的表面硬度及心部硬度比一般自攻螺丝高一点,这是因为钻尾螺丝多了一个钻孔之作业,另外钻尾螺丝尚需作贯穿试验,用以测试螺丝可以在规定时间内钻孔并攻出螺纹.上述为四种主要自攻螺丝之设计及发展过程,另有两种为特殊螺纹设计之螺丝,第一种为;高低牙自攻螺丝(High – Low Tapping Screws)─使用在塑料或其它低密度材料。
不锈钢自攻螺钉国标号
不锈钢自攻螺钉国标号引言不锈钢自攻螺钉是一种常见的紧固件，广泛应用于建筑、家具、机械和电子设备等领域。
为了统一标准和规范生产，国际上制定了不锈钢自攻螺钉的国标号。
本文将深入探讨不锈钢自攻螺钉国标号的相关内容。
不锈钢自攻螺钉的定义与分类不锈钢自攻螺钉是一种具有钻孔和螺纹的紧固件。
它的特点是可以直接在金属或塑料基材上钻孔，并通过螺纹自行固定。
根据不同的需求，不锈钢自攻螺钉可以分为以下几类：平头自攻螺钉平头自攻螺钉的头部呈平面，通常用于需要紧固件表面平整的场合，如家具、装饰品等。
半沉头自攻螺钉半沉头自攻螺钉的头部略微凹陷，使得螺钉头与表面基材之间形成一个平面。
这种自攻螺钉通常用于需要表面光滑、外观整齐的场合，如家具、电子设备等。
花头自攻螺钉花头自攻螺钉的头部呈立体花纹，可以提供额外的装饰效果。
花头自攻螺钉通常用于需要有一定装饰性的场合，如家具、装饰品等。
圆头自攻螺钉圆头自攻螺钉的头部呈圆形，通常用于需要防止紧固件表面受损的场合，如木材、软木等。
不锈钢自攻螺钉国标号的意义国标号是标准化组织在制定标准时为了统一标识和管理产品的编码系统。
对于不锈钢自攻螺钉来说，国标号具有以下重要意义：产品质量管理国标号可以对不锈钢自攻螺钉的材料、尺寸、性能等进行明确规定，有助于质量管理和产品验收。
通过国标号，生产者和消费者可以更好地进行产品的选择和检验。
产品交流与交易国标号是产品的重要标识，可以在产品交流和交易中起到统一规范的作用。
不同地区和不同厂家的不锈钢自攻螺钉，只要国标号一致，就可以保证产品的互通性和可替代性。
技术研发和创新国标号可以成为技术研发和创新的基础，通过对不锈钢自攻螺钉的不同标准和规范的研究，推动行业的发展和进步。
国标号还可以为相关技术的创新提供依据和支持。
不锈钢自攻螺钉国标号的编制与应用不锈钢自攻螺钉国标号的编制是一个系统工程，需要考虑到材料、尺寸、性能等多个方面。
以下是不锈钢自攻螺钉国标号的编制和应用过程：编制过程1.建立标准制定委员会：由相关专家和组织组成，负责不锈钢自攻螺钉标准的确定和修订。
自攻丝的种类及作用
自攻螺丝的选择在我们生活中会经常遇到自攻丝这种东西，因为它是带有钻头的螺丝，通过电动工具，钻孔、攻丝、固定、锁紧一次完成，非常方便。
其中木螺丝、钻尾丝、自攻钉、干壁钉最为常用。
1.木螺钉木螺钉，物如其名，主要用于木制构件，将带通孔的金属构件与木制构件紧固连接。
螺纹整齐，表面光洁，螺丝口深邃，受力均匀不容易脱牙。
头部尖锐锋利为非等腰三角形设计可以更的攻入。
它有双线粗牙与单线细牙之分，双线螺纹细密可以快速攻入金属龙骨安装，单线螺纹较宽，适合木龙骨安装。
2.钻尾螺丝钻尾螺丝尖头呈钻头形状，像燕尾，也称燕尾丝。
由于钻尾螺钉在装配时能自行钻出中心孔，然后借助临近螺纹部分在载体上的孔内自攻削与之配合的螺纹。
主要用于轻薄板件的连接固定，如彩钢板与彩钢板的连接，彩钢与彩钢板与檩条、墙梁的连接等穿透力不超过6mm最大不超过12mm。
钻尾螺丝主要有盘头钻尾螺钉、沉头钻尾螺钉、六角钻尾螺钉、华威头钻尾螺钉等。
十字盘头自钻自攻螺钉国家标准GB/T15856.1-2002，螺纹规格为ST2.9～ST6.3。
GB15856.1十字盘头钻尾螺钉图纸：十字沉头自钻自攻螺钉国家标准GB/T15856.2-2002，标准规定了螺纹规格为ST2.9～ST6.3的十字槽沉头自钻自攻螺钉。
GB15856.2十字沉头钻尾螺钉图纸：十字沉头自钻自攻螺钉标准及规格参数表：单位MM六角法兰面自钻自攻螺钉国家标准GB/T15856.4-2002，螺纹规格为ST2.9～ST6.3。
GB15856.4六角钻尾螺钉图纸：3.自攻钉自攻钉主要用于金属板连接，拧入被紧固的工件孔时，靠挤压作用在孔内形成内螺纹并形成可靠的锁紧螺纹连接。
一般比钻尾螺丝还薄的板子，硬度比钻尾螺丝差，拧入被紧固的工件孔时，靠挤压作用在孔内形成内螺纹并形成可靠的锁紧螺纹连接。
常用的有沉头和盘头两种，沉头为了美观，而盘头更稳固，以兰锌的居多。
由于用于金属连接，虽然螺纹浅，但对硬度和韧度需要一个平衡。
自攻螺钉标准
自攻螺钉标准
自攻螺钉（Self-tapping screws）是一种常见的螺钉类型，它们的设计可以在材料中自行形成螺纹，无需先预先钻孔。
自攻螺钉可以用于连接金属、塑料和木材等材料。
以下是一些常见的自攻螺钉的标准和规格：
1. 直径（Diameter）：自攻螺钉的直径通常以英寸（inch）或毫米（mm）为单位来指定。
常见直径规格有#4、#6、#8、
#10等。
直径越大，螺钉的强度和负载能力通常会增加。
2. 长度（Length）：自攻螺钉的长度也通常以英寸或毫米为单位来指定。
长度应根据具体使用情况和需要来选择。
3. 螺纹类型：自攻螺钉的螺纹类型可以根据目标材料来选择。
常见的螺纹类型有机框螺纹（Machine Thread）、木螺纹（Wood Thread）和针螺纹（Thread Cutting）等。
选择适合的螺纹类型可以确保螺钉能够牢固地固定在目标材料中。
4. 螺钉头型：自攻螺钉的头部可以有不同的设计，常见的头型有平头（Flat Head）、半沉头（Pan Head）、圆头（Round Head）、半球头（Oval Head）等等。
不同的头型适用于不同的应用场景。
5. 材料：自攻螺钉可以使用不同种类的材料制造，包括钢材、不锈钢、黄铜、铝合金等。
材料的选择应该根据具体使用环境和目标材料的要求来确定。
总的来说，选择适当的自攻螺钉标准和规格，是根据具体应用需求和材料特性来确定的。
在选择时应确保螺钉与目标材料的兼容性，并根据需要选择适当的直径、长度、螺纹类型、螺钉头型和材料。
十字盘头自攻螺钉国标
十字盘头自攻螺钉国标
【原创版】
目录
1.十字盘头自攻螺钉的概念与分类
2.十字盘头自攻螺钉的国标标准
3.十字盘头自攻螺钉的应用领域
4.十字盘头自攻螺钉的选择与安装
正文
十字盘头自攻螺钉，是一种在金属、塑料等材料上进行连接和固定的螺钉。
它具有安装方便、操作简单、连接牢固等优点，广泛应用于各种工业、建筑、家具等领域。
根据不同的头型和槽型，十字盘头自攻螺钉可以分为多种类型，以满足各种使用需求。
在我国，十字盘头自攻螺钉的制作和应用需要遵循一定的国家标准。
这些标准规定了十字盘头自攻螺钉的尺寸、材质、力学性能等方面的要求，以确保其质量和使用安全。
生产厂家在生产十字盘头自攻螺钉时，需要严格按照国家标准进行生产，以保证产品质量。
十字盘头自攻螺钉的应用领域十分广泛。
在建筑行业中，它常用于连接钢筋、木结构等材料；在家具制造中，十字盘头自攻螺钉可以用于固定家具的各个部件；在汽车、船舶等交通工具制造中，也可以看到十字盘头自攻螺钉的身影。
此外，十字盘头自攻螺钉还应用于电气、电子、通信等领域，以及一些特殊行业，如航空航天、军工等。
在选择十字盘头自攻螺钉时，需要根据实际应用场景和需求，选择合适的类型和规格。
在安装时，应确保螺钉与被连接材料的接触面平整、无锈蚀，以保证连接的牢固度。
同时，应注意控制安装力度，避免因过度用力导致螺钉变形或损坏。
总之，十字盘头自攻螺钉作为一种常用的连接件，在各个领域发挥着重要作用。
自攻丝厂家：内六角自攻螺钉和外六角自攻螺钉的使用
自攻丝厂家：内六角自攻螺钉和外六角自攻螺钉的使用自攻螺钉是一种普遍用于各种建筑材料的螺钉，它们常用于结构建筑、房屋装饰、家具制造和汽车制造等各种场合。
其中，内六角自攻螺钉和外六角自攻螺钉是两种常见的自攻螺钉。
内六角自攻螺钉内六角自攻螺钉的头部是一个六角形，可以用内六角扳手或插头扳手拧紧。
它们通常用于需要较高扭矩的情况下，因为六角形头可以提供更好的控制和力量。
内六角自攻螺钉是一种适用于柔性薄板的自攻螺钉，可以轻松穿透木板、塑料、铝等材料，并且切割螺纹时不需要预先钻孔。
它们的锋利锥形设计可以减少需要施加的初始压力，使自攻螺钉更容易开始切割孔。
内六角自攻螺钉具有以下特点：1.切割孔自重自行进入材料内部2.操作简单，不需要使用任何特殊的详细技能3.锋利锥形设计有助于快速切割孔4.六角形头部提供更好的控制和锁紧能力外六角自攻螺钉与内六角自攻螺钉相比，外六角自攻螺钉的头部是外六角形状。
与其他类型的自攻螺钉一样，它们可以很容易地切割孔，减少你需要施加的初始压力。
外六角自攻螺钉也是一种适用于柔性薄板的自攻螺钉，在结构建筑、家具制造、汽车制造、机械制造、电子产品、电力设备等多个领域有广泛的应用。
它们的适用范围很广，而且价格也适中，可以帮助您以最小的成本轻松完成大量工作。
外六角自攻螺钉具有以下特点：1.在疏导负荷和固定材料的时候，比其他螺丝提供更高的锁紧力度2.六角形头部提供更好的控制和锁紧能力3.适用于柔性薄板4.操作简单，不需要使用任何特殊的详细技能总结在日常的建筑、装饰、家具制造、汽车制造等工作中，内六角自攻螺钉和外六角自攻螺钉是两种常见的自攻螺钉。
它们都是优秀的连接工具，可以帮助您省时省力地完成大量工作。
使用它们时请注意安全，不要把手放在切割空间内部。
如果您需要更多的信息，请联系自攻丝厂家或了解更多有关内六角自攻螺钉和外六角自攻螺钉的详细信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自攻螺钉类型与应用指南(下)更新时间：2009-11-12 来源：点击数：873四、自攻螺钉的螺纹自攻螺钉的螺纹有的是普通螺纹（机螺纹），也有的是自攻螺纹（宽牙螺纹），另外还有干壁钉螺纹，纤维板钉螺纹或其它一些特殊型式螺纹。
机螺纹与一般螺栓，螺钉采用的普通螺纹相同，只是在自攻螺钉中，除螺纹大径之外，螺纹的其它要素，不需要用螺纹量规进行检验，这里对机螺纹就不再介绍了，下面我重点介绍自攻螺钉的其它几种螺纹。
1、自攻螺纹（宽牙螺纹）（1）ISO、GB/T、DIN自攻螺纹：尺寸见表1，螺纹代号ST，牙型角60°，标准代号：ISO1478，GB/T5280，DIN7979。
直径系列如下：1.5，1.9，2.2，2.9，3.3，3.5，3.9，4.2，4.8，5.5，6.3，8，9.5。
（2）ASME自攻螺纹：尺寸见表2，无螺纹代号，牙型角60°，直径系列如下：0＃、1＃、2＃、3＃、4＃、5＃、6＃、7＃、8＃、10＃、12＃、1/4、5/16、3/8、1/2。
2、自攻锁紧螺纹自挤自攻螺钉的螺纹为普通螺纹（机螺纹），粗牙系列，螺杆具有弧型三棱截面，我们称它为自攻锁紧螺纹。
我国标准代号：GB/T6559，ISO和DIN等暂无正式标准。
尺寸见表3。
3、纤维板钉螺纹纤维板钉螺纹牙型角为40°，各国目前暂无正式标准，尺寸见表4。
4、干壁钉螺纹干壁钉螺纹牙型角为60°，各国目前暂无正式标准，尺寸见表5。
细牙为双导程，粗牙为单导程。
表1 ISO1478、GB/T5280、DIN7979自攻螺纹尺寸mm螺纹规格ST1.5ST1.9ST2.2ST2.6ST2.9ST3.3ST3.5ST3.9ST4.2ST4.8ST5.5ST6.3ST8ST9.5螺距0.5 0.6 0.8 0.9 1.1 1.3 1.3 1.3 1.4 1.6 1.8 1.8 2.12.1大径max1.521.92.242.572.93.33.533.914.224.85.466.258.9.65 min1.381.762.12.432.763.123.353.734.044.625.286.037.789.43小径max0.911.241.631.92.182.392.642.923.13.584.174.886.207.85min0.841.171.521.82.082.292.512.772.953.433.994.75.997.59表2 ASME B18.6.4自攻螺纹尺寸in螺纹规格每英寸牙数大径小径max min max min0 ＃48 0.060 0.054 0.036 0.0331＃42 0.075 0.069 0.044 0.046 2＃32 0.088 0.082 0.064 0.060 3＃28 0.101 0.095 0.075 0.071 4＃24 0.114 0.108 0.086 0.082 5＃20 0.130 0.123 0.094 0.090 6＃20 0.139 0.132 0.104 0.099 7＃19 0.154 0.147 0.115 0.109螺纹规格每英寸牙数大径小径max min max min8＃18 0.166 0.159 0.122 0.11610＃16 0.189 0.182 0.141 0.13512＃14 0.215 0.208 0.164 0.1571/4 14 0.246 0.237 0.192 0.1855/16 12 0.315 0.306 0.244 0.2363/8 12 0.380 0.371 0.309 0.2997/16 10 0.440 0.429 0.359 0.3491/2 10 0.504 0.493 0.423 0.413表3 GB/T6559自攻锁紧螺纹尺寸mm螺纹规格M2 M2.5 M3 M3.5 M4 M5 M6 M8 M10 M12 螺距0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5 1.75外接圆直径max 2.04 2.58 3.08 3.58 4.13 5.13 6.16 8.17 10.1812.19 min 1.96 2.48 2.98 3.48 3.98 4.98 5.99 7.98 9.97 11.95齿高max 1.95 2.46 2.95 3.43 3.96 4.93 5.93 7.91 9.89 11.87 min 1.87 2.36 2.85 3.33 3.81 4.78 5.78 7.76 9.74 11.72表4 纤维板钉螺纹尺寸mm螺纹规格 2.5 3 3.5 4 4.5 5 6 螺距 1.10 1.35 1.60 1.80 2.00 2.20 2.60大径max 2.50 3.00 3.50 4.00 4.50 5.00 6.00 min 2.25 2.75 3.20 3.70 4.20 4.70 5.70小径max 1.60 2.00 2.25 2.50 2.70 3.10 3.80 min 1.40 1.80 2.00 2.25 2.45 2.80 3.50表5 干壁钉螺纹尺寸mm螺纹规格 3.5 / 6# 3.9 / 7# 4.2 / 8# 4.8 / 10# 螺距 1.4 1.6 1.7 2.1导程 2.8 3.2 3.4 4.2大径max3.65(细牙) 3.9(粗牙)3.95(细牙)4.2(粗牙)4.3(细牙)4.6(粗牙)4.9(细牙)5.3(粗牙) min 3.45(细牙) 3.65(粗 3.75(细牙) 3.9(粗 4.1(细牙) 4.7(细牙)牙) 牙) 4.3(粗牙) 4.9(粗牙)小径max 2.46 2.74 2.93 3.35 min 2.33 2.59 2.78 3.20五、自攻螺钉的材料和性能前面已经提到了约99%的自攻螺钉采用碳钢，即渗碳钢制造；其中自钻自攻螺钉也可以采用热处理钢制造（实际上生产企业大多采用渗碳钢，不采用热处理钢）。
在自攻螺钉各性能标准中，都对采用材料的化学成份做了规定，只要化学成份在规定的范围内，所用的材料都是符合要求的。
目前国内外大多采用C1018，C1022等材料来制造自攻螺钉各类产品。
1、普通自攻螺钉的机械性能（1）ISO2702、GB/T3098.5、DIN267T12①表面硬度：≥450HV0.3。
②芯部硬度：≤ST3.9：270～390HV5，＞ST3.9：270～390HV10。
③渗碳层深度：≤ST3.9的螺钉在螺纹小径处检验；＞ST3.9的螺钉在螺纹侧面大、小径之间一半距离处检验。
＜ST2.9：0.04～0.1mmST2.9～ST3.5: 0.05～0.18mmST3.9～ST5.5: 0.10～0.23mm≥ST6.3: 0.15～0.28mm④显微组织：不允许呈现带状亚共析铁素体。
⑤拧入性能：将螺钉拧入规定孔径、规定硬度范围的预制孔时，自攻螺钉的螺纹不允许变形。
⑥最小破坏扭矩ST2.2：0.45NmST2.9：1.5NmST3.5：2.7NmST3.9：3.4NmST4.2：4.4NmST4.8：6.3NmST5.5：10NmST6.3：13.6Nm（2）ASME B18.6.4，SAE J933①表面硬度：≥45HRC。
②芯部硬度：28～38HRC。
③渗碳层深度：4#～6#：0.002～0.007in8#～12#：0.004～0.009in≥1/4：0.005～0.011in④显微组织：在芯部和表面都不允许游离铁素体存在。
⑤拧入性能：将螺钉拧入规定孔径、规定硬度和规定厚度的预制孔时，自攻螺钉螺纹不允许变形。
⑥最小抗扭强度：2# ：4 in-ib4# ：13 in-ib6# ：24 in-ib7# ：30 in-ib8# ：39in-ib10# ：56in-ib12# ：88in-ib1/4 ：142in-ib2、自切自攻螺钉的机械性能（1）GB/T3098.5、DIN7513、DIN7516①表面硬度：≥450HV0.3。
②芯部硬度：≤ST3.9：270～390HV5，＞ST3.9：270～390HV10；DIN7513、DIN7516硬度最小值为240HV。
③渗碳层深度：对于GB/T13806.2自切自攻螺钉按GB/T3098.5与普通自攻螺钉相同,对于DIN7513、DIN7516按以下规定：M2.5：0.04～0.12mmM3: 0.05～0.18mmM4～M5: 0.10～0.25mmM6～M8: 0.15～0.28mm④显微组织：与普通自攻螺钉相同。
⑤拧入性能：与普通自攻螺钉相同。
⑥最小破坏扭矩M2.5：1NmM3：1.5NmM4：3.4NmM5:：7.1NmM6：12NmM8：28Nm（2）ASME B18.6.4，SAE J933各项要求与普通自攻螺钉相同。
3、自挤自攻螺钉的机械性能（1）ISO7085、GB/T3098.7①表面硬度：≥450HV0.3。
②芯部硬度：290～370HV5或HV10。
③渗碳层深度：M2、M2.5:0.04～0.12mmM3、M3.5:0.05～0.18mmM4、M5: 0.10～0.25mmM6、M8: 0.15～0.28mmM10、M12：0.25～0.32mm④破坏扭矩：M2：≥0.5NmM3：≥2.1NmM3.5：≥3.4NmM4：≥4.9NmM5：≥10NmM6：≥17NmM8：≥42NmM10：≥85NmM12：≥150Nm⑤头部坚固性：将螺钉插入带有7°楔角的试验模，锤击螺钉头部，使其弯曲成7°角，目侧头杆结合处，不得产生裂缝。
沉头、半沉头螺钉不进行此项试验。
⑥拧入性能：拧入扭矩最大值不应超过以下数值：M2：0.3NmM2.5：0.6NmM3：1.1NmM3.5：1.7NmM4：2.5NmM5：5NmM6：8.5NmM8：21NmM10：43NmM12：75Nm⑦抗氢脆性:对于电镀产品推荐按GB/T3098.17（等同采用ISO15330）标准规定的方法进行检验。
（此项要求仅适用于生产过程控制）。
⑧再回火后芯部硬度：螺钉再回火后的芯部硬度降低值，不应超过20维氏硬度值。
⑨破坏拉力载荷：此项要求仅对六角头、六角凸缘头螺钉中，公称长度大于12mm或大于3d的产品，经供需双方协议后进行。
标准中给出的最小拉力值为参考值。
（d为螺钉直径）。
（2）SAE J81①表面硬度：≥45HRC。
②芯部硬度：28～38HRC。
③渗碳层深度：4#～6#：0.002～0.007 in8#～12#：0.004～0.009 in≥1/4：0.005～0.011 in④破坏扭矩：4# ：≥14in-ib6# ：≥24in-ib8# ：≥48in-ib10# ：≥65in-ib1/4 ：≥156in-ib3/8：≥600in-ib1/2 ：≥1080in-ib⑤头部坚固性：试验方法及要求与ISO、GB/T标准相同。
