船的结构
船舶主要结构
船舶由主船体和上层建筑两部分组成：一、主船体主船体，也可称为船舶主体。
它通常是指上甲板（或强力甲板）以下的船体，是船体的主要组成部分。
船舶主体是由甲板和外板组成一个水密的外壳，内部被甲板、纵横舱壁及其骨架分隔成许多的舱室。
外板，是构成船体底部、舭部及舷侧外壳的板，俗称船壳板。
甲板，是指在船深方向把船体内部空间分隔成层的纵向连续的大型板架。
按照甲板在船深方向位置的高低不同，自上而下分别将甲板称为：上甲板、第二甲板、第三甲板。
上甲板，是船体的最高一层全通（纵向自船首至船尾连续的）甲扳。
第二、三??甲板，统称为下甲板。
沿着船长方向不连续的一段甲板，称为平台甲板，简称为平台。
在双层底上面的一层纵向连续甲板称为内底扳。
舱壁，是将船体内部空间分隔成舱室的竖壁或斜壁，沿着船宽方向设置的竖壁，称为横舱壁；沿着船长方向布置的竖壁，称为纵舱壁。
在船体最前面一道位于船首尖舱后端的水密横舱壁，称为防撞舱壁，又称船首尖舱舱壁。
位于尾尖舱前端的水密横舱壁，称为船尾尖舱舱壁。
二、上层建筑在上甲板上，由一舷伸至另一舷的或其侧壁板离舷侧板向内不大于船宽B（通常以符号B 表示船宽）4%的围蔽建筑物，称为上层建筑，包括船首楼、桥楼和尾楼。
其他的围蔽建筑物称为甲板室。
但是，通常不严格区分时，将上甲板以上的各种围蔽建筑物，统称为上层建筑。
（一）船首楼位于船首部的上层建筑，称为船首楼。
船首楼的长度一般为船长L（通常以符号L表示船长）10%左右。
超过25% L的船首楼，称长船首楼。
船首楼一般只设一层；船首楼的作用是减小船首部上浪，改善船舶航行条件；首楼内的舱室可作为贮藏室等舱室。
（二）桥楼位于船中部的上层建筑，称为桥楼。
桥楼的长度大于15%L，且不小于本身高度6倍的桥楼，称长桥楼。
桥楼主要用来布置驾驶室和船员居住处所。
（三）船尾楼位于船尾部的上层建筑，称为船尾楼。
当船尾楼的长度超过25%L时，称为长尾楼。
船尾楼的作用可减小船尾上浪，保护机舱，并可布置船员住舱及其他舱室。
船体主要构件结构图

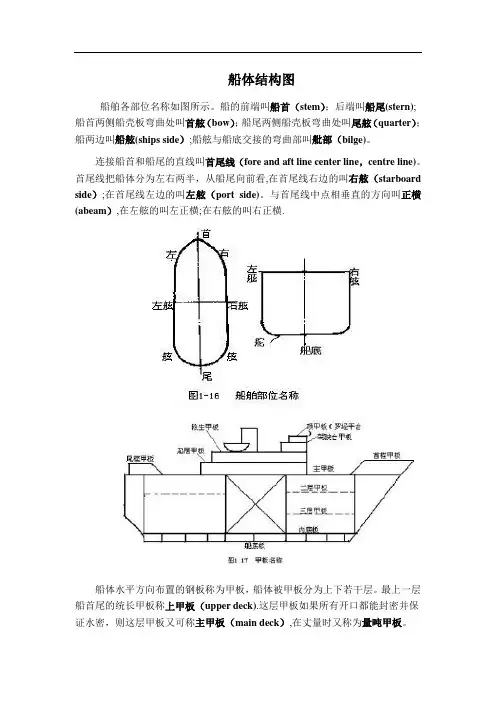

船体结构图船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾(stern);船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷(ships side）;船舷与船底交接的弯曲部叫舭部（bilge)。
连接船首和船尾的直线叫首尾线（fore and aft line center line，centre line)。
首尾线把船体分为左右两半，从船尾向前看,在首尾线右边的叫右舷（starboard side）;在首尾线左边的叫左舷（port side)。
与首尾线中点相垂直的方向叫正横(abeam）,在左舷的叫左正横;在右舷的叫右正横.船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck).这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑;主甲板以下部分叫主船体.在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的.如驾驶台甲板（bridge deck)、救生艇甲板(life—boat deck）、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示,从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱(tween deck)，也叫二层舱或二层柜.上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑;甲板室是指两侧不接近舷边的上层建筑。
船体主要构件结构图
船体结构图船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
船体的基本结构(课堂PPT)
船体由甲板、侧板、底板、龙骨、旁龙 骨、龙筋、肋骨、船首柱、船尾柱船体结构简单。
1
甲板结构
甲板(deck)是船体的重要构件，是船舶结构中，位 于内底板以上的平面结构，用于封盖船内空间， 并将其水平分隔成层。甲板是船梁上的钢板，将 船体分隔成上、中、下层。 船体水平方向布置的钢板称为甲板
13
舱壁结构
船上有许多横向和纵向布置的垂直 隔板叫舱壁，舱壁又分水密舱壁、 液体舱壁、制荡舱壁、轻舱壁、防 火舱壁
14
首尾端结构
首尾位于船舶的最前端和最后端，主要受局部外力作 用，船首结构也包括船底、舷侧、甲板等部分，船首 最前端有首柱，船体两舷结构在此相会合。从首柱到 放撞舱壁之间的舱室叫首尖舱。舱内设有锚连舱。可 用来存放锚链。船首形状分为直立型首、前倾型首、 飞剪型首、破冰型首。
船首柱和船尾柱 船首柱和船尾柱分
别安装在船体的首端和尾部，下面同龙
骨连接，它们能增强船体承受波浪冲击
力和水压力，还能承受纵向碰撞和螺旋
桨工作时的震动。
6
旁龙骨
旁龙骨 旁龙骨是在龙骨两侧的纵向构件。 它承受部分纵向弯曲力矩，并且提高船 体承受外力的强度。舰船的旁龙骨常用 长方形截面松木条制作。
7
肋骨结构
9
舷侧结构
舷侧结构(sideshellconstruction)是指连接船底 和甲板的侧壁部分，它要承受水压力、波浪冲 击力、碰撞力、冰块的冲击和挤压力、甲板负 荷、舱内负荷、总纵弯曲应力和剪切应力等外 力的作用，是保证船体的纵向强度、横向强度， 保持船体几何形状和侧壁水密的毛要结构
10
舷墙结构及其作用
• 舷墙是 在上层甲板沿两舷所装设 的竖板 。主要作用是用以防浪和 保护人身安全
古代小船的结构

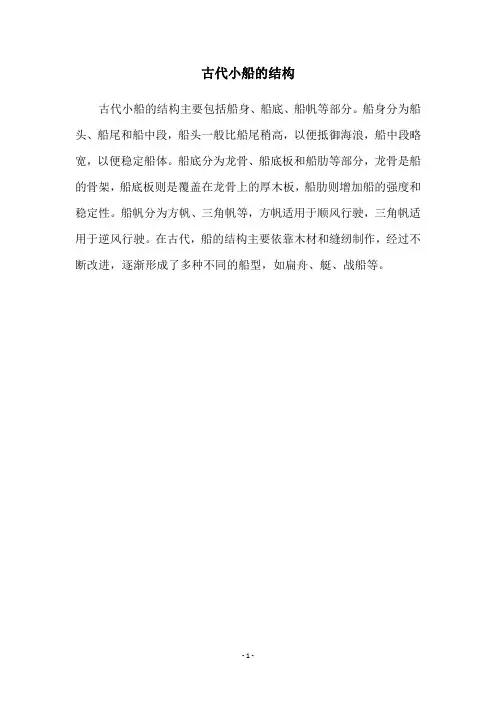

古代小船的结构
古代小船的结构主要包括船身、船底、船帆等部分。
船身分为船头、船尾和船中段，船头一般比船尾稍高，以便抵御海浪，船中段略宽，以便稳定船体。
船底分为龙骨、船底板和船肋等部分，龙骨是船的骨架，船底板则是覆盖在龙骨上的厚木板，船肋则增加船的强度和稳定性。
船帆分为方帆、三角帆等，方帆适用于顺风行驶，三角帆适用于逆风行驶。
在古代，船的结构主要依靠木材和缝纫制作，经过不断改进，逐渐形成了多种不同的船型，如扁舟、艇、战船等。
- 1 -。
古代船的结构
古代船的结构古代船是人类最早的水上交通工具之一，通过船体结构的设计和制造，人们能够在水上进行货物运输、探险和战争等活动。
古代船的结构经历了漫长的发展过程，逐渐形成了多种不同类型的船只，如木质船、桨船、帆船等。
本文将就古代船的结构进行详细介绍。
一、船体结构古代船的船体结构是船只的骨架，承载着船只的重量和各种力的作用。
船体结构通常由船首、船尾和船体组成。
船首是船体前部，用于减小船体阻力，使船只能顺利前进。
船尾是船体后部，用于稳定船只的航行方向。
船体则是连接船首和船尾的部分，形状多为长方形或椭圆形，以提供足够的载货空间。
二、船首结构船首结构是船首部分的设计和制造，用于减小船只前进时的阻力。
在古代船的结构中，船首通常采用尖锐的形状，以减小水流对船只的阻碍。
同时，船首还常常装有船首铁，用于加强船首的强度，防止碰撞和抵御浪涌。
三、船尾结构船尾结构是船尾部分的设计和制造，用于稳定船只的航行方向。
在古代船的结构中，船尾通常采用平坦的形状，以提供稳定的支撑面积，并减小船只的滚动和抬头。
船尾部分还通常装有舵和舵柄，用于控制船只的航向。
四、船体结构船体结构是连接船首和船尾的部分，形状多为长方形或椭圆形。
船体的结构设计和制造要考虑到船只的稳定性和强度。
为了增加船体的稳定性，船体通常会设计成宽下窄上的形状，即船体底部较宽，上部较窄。
这样的设计能够提供足够的浮力和抗倾覆能力。
为了增加船体的强度，船体通常会采用纵横交错的船板组成，以增加整体结构的坚固性。
五、船舱结构船舱是船体内部的空间，用于装载货物和乘客。
船舱的结构设计和制造要考虑到货物和乘客的安全和舒适性。
为了确保货物的稳定和安全运输，船舱通常会装有船舱门和货舱，以防止货物在航行中滑动和受损。
为了保障乘客的安全和舒适，船舱还会设计船舱座位和卧铺，以提供乘客的休息和就餐空间。
六、船桨结构船桨是船只的动力来源，用于推动船只前进。
在古代船的结构中，船桨通常由木材制成，形状为长条状，一端连接船体，另一端呈扁平状，用于与水面产生推力。
船的基本结构介绍
船的基本结构介绍船舶，船，指的是：举凡利用水的浮力，依靠人力、风帆、发动机（如蒸气机、燃气涡轮、柴油引擎、核子动力机组）等动力，牵、拉、推、划、或推动螺旋桨、高压喷嘴，使能在水上移动的交通运输工具。
另外，民用船一般称为船（古称舳舻）、轮（船）、舫，军用船称为舰（古称艨艟）、艇，小型船称为舢舨、艇、筏或舟，其总称为舰船、船舶或船艇。
基本结构利用机器推进的大船都可称为轮船。
小一点的船叫小船（舟或艇）。
每一只轮船都有一个叫船身的身体。
早期的轮船是木制的，在船两侧或尾部装有带桨板的轮子，用人力转动轮子，桨板向后拨水使船前进。
现在的轮船，船身多用金属制成，以发动机作动力，并使用了螺旋桨。
所有的船体都是中空的，因而重量较轻，能浮在水面上。
船锚一般位于船头，也有前后都有船锚的，而螺旋桨则总是装在船尾。
船体由甲板、侧板、底板、龙骨、旁龙骨、龙筋、肋骨、船首柱、船尾柱等构件组成。
龙骨：龙骨是在船体的基底中央连接船首柱和船尾柱的一个纵向构件。
它主要承受船体的纵向弯曲力矩，制作舰船模型时要选择木纹挺直、没有节子的长方形截面松木条制作。
旁龙骨：旁龙骨是在龙骨两侧的纵向构件。
它承受部分纵向弯曲力矩，并且提高船体承受外力的强度。
舰船的旁龙骨常用长方形截面松木条制作。
肋骨：肋骨是船体内的横向构件。
它承受横向水压力，保持船体的几何形状。
舰船模型的肋骨常用三合板制作。
龙筋：龙筋是船体两侧的纵向构件。
它和肋骨一起形成网状结构，以便固定船侧板，并能增大船体的结构强度。
舰船模型的龙筋通常也由长方形的松木条制作。
船壳板：船壳板包括船侧板和船底板。
船体的几何形状是由船壳板的形状决定的。
船体承受的纵向弯曲力、水压力、波浪冲击力等各种外力首先作用在船壳板上。
舰船模型的船壳板可以用松木条、松木板拼接粘结而成。
舭龙骨：有些船体还装有舭龙骨，它是装在船侧和船底交界的一种纵向构件。
它能减弱船舶在波浪中航行时的摇摆现象。
舰船模型的舭龙骨可以用厚0.5～1毫米的铜片或铁片制作。
三大主流船舶结构特点
⒊抗扭箱上的甲板、外板、和纵舱壁板都需加厚
甲板结构特点
⒈单层甲板纵骨架式
⒉为提高装卸效率，散货船的每个货舱设2 ~3个舱口，且舱口宽度较大
⒊货舱顶部舷边设三角形顶边水舱
⒈一般是单层甲板纵骨架式，小型油船也有采用横骨架式
⒉采用高腹板的甲板纵桁（制荡纵桁）、强横梁和密集的甲板纵骨
⒊纵骨架式（船长大于190m）
离船底和甲板0.1D以内的舷侧纵骨应连续穿过横舱壁
⒋双壳油船（载重量大于5000t的油船必须设置）
1由舷边舱和双层底组成，其空间可作为压载舱
2纵骨间距与舷侧纵骨间距相同
3双壳内与货油舱壁的水平桁同一高度处应设置纵向连续的平台（不可开人孔）。
⒈采用双层壳板结构，形成舷边舱
⒊在横舱壁下、舱长的中点以及距横舱壁1/4舱长处都应设实肋板
舷侧结构特点
⒈舷顶部、舭部设有顶边舱、底边舱
⒉一般为单舷侧单一肋骨，肋骨的下端用肘板与顶底边舱连接
⒊总长在150m以上的新建散货船要用双舷侧
⒈过去的老式油船都采用单舷侧结构，其特点是采用高腹板的构件和高大肘板
⒉中小型油船采用横骨架式
由主肋骨和舷侧纵桁组成
三大主流船舶结构特点
散货船
油船
集装箱船
船底结构特点
⒈纵骨架式双层底结构(肋板间距不大于2.5m，船底纵桁间距不大于3.6m)
⒉广泛采用箱Biblioteka 中底桁结构⒊靠近舷侧设有底边舱(有设置纵骨和无纵骨两种形式)
⒈过去的老式油船的货油舱底一半多采用纵骨架式单层底结构，现代的大中型油船一般都是双底双舷侧结构
⒉根据船的大小设置1~3道纵舱壁，将船宽方向分隔成2~4个货油舱
