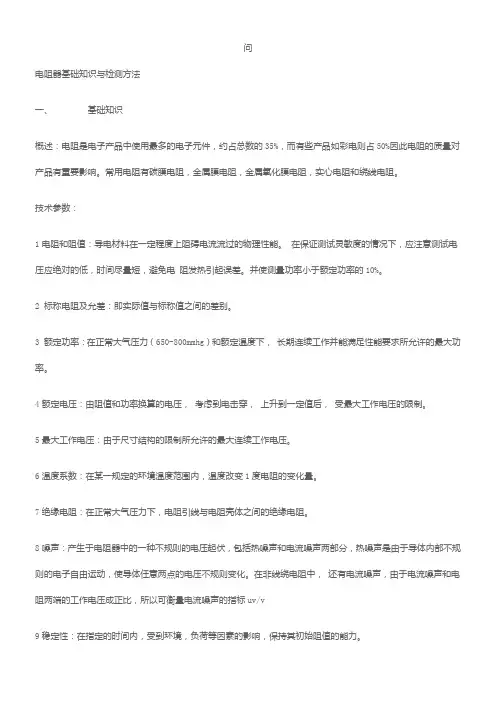

问电阻器基础知识与检测方法一、基础知识概述：电阻是电子产品中使用最多的电子元件，约占总数的35%，而有些产品如彩电则占50%因此电阻的质量对产品有重要影响。
常用电阻有碳膜电阻，金属膜电阻，金属氧化膜电阻，实心电阻和绕线电阻。
技术参数：1电阻和阻值：导电材料在一定程度上阻碍电流流过的物理性能。
在保证测试灵敏度的情况下，应注意测试电压应绝对的低，时间尽量短，避免电阻发热引起误差。
并使测量功率小于额定功率的10%。
2 标称电阻及允差：即实际值与标称值之间的差别。
3 额定功率：在正常大气压力（650-800mmhg）和额定温度下，长期连续工作并能满足性能要求所允许的最大功率。
4额定电压：由阻值和功率换算的电压，考虑到电击穿，上升到一定值后，受最大工作电压的限制。
5最大工作电压：由于尺寸结构的限制所允许的最大连续工作电压。
6温度系数：在某一规定的环境温度范围内，温度改变1度电阻的变化量。
7绝缘电阻：在正常大气压力下，电阻引线与电阻壳体之间的绝缘电阻。
8噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。
在非线绕电阻中，还有电流噪声，由于电流噪声和电阻两端的工作电压成正比，所以可衡量电流噪声的指标uv/v9稳定性：在指定的时间内，受到环境，负荷等因素的影响，保持其初始阻值的能力。
10电阻的负载特性：允许功率与环境温度的关系，当环境温度等于最高环境温度时，功率将降为零。
标称阻值与额定功率系列：标称阻值的选取由以下几何级数通向表达式表示，An=(10开k次方)n-1(次方)，这是一个特殊的几何级表达式，其公比为10开k次方，n为几何级数的项数，例如在10 以内要求有三个值，那么k取3 ，公比为2.154按n=1，2，3计算，得1，2.154, 4.64 取整为：1，2.2 , 4.7如果k 取6，公比为1.468,可得1，1.5,2.2, 3.3,4.7,6.8电阻的标称值系列即将k分别取为6，12，48，96,192化整后构成的几何数列，称为：E6,E12,E48,E96,E192系列，分别使用于允差为20%M, 10%K,5%J,2%G,1%F,0.5%D .从以上可以看出，以上电阻的偏差极限是相重叠的，所以无论生产的电阻值是多少，都可把他规为某一标称值即可做到零废品生产。
电阻测试方法

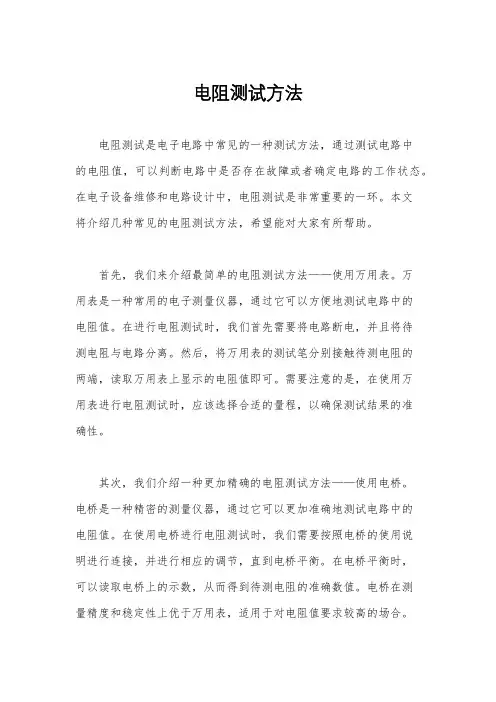

电阻测试方法电阻测试是电子电路中常见的一种测试方法，通过测试电路中的电阻值，可以判断电路中是否存在故障或者确定电路的工作状态。
在电子设备维修和电路设计中，电阻测试是非常重要的一环。
本文将介绍几种常见的电阻测试方法，希望能对大家有所帮助。
首先，我们来介绍最简单的电阻测试方法——使用万用表。
万用表是一种常用的电子测量仪器，通过它可以方便地测试电路中的电阻值。
在进行电阻测试时，我们首先需要将电路断电，并且将待测电阻与电路分离。
然后，将万用表的测试笔分别接触待测电阻的两端，读取万用表上显示的电阻值即可。
需要注意的是，在使用万用表进行电阻测试时，应该选择合适的量程，以确保测试结果的准确性。
其次，我们介绍一种更加精确的电阻测试方法——使用电桥。
电桥是一种精密的测量仪器，通过它可以更加准确地测试电路中的电阻值。
在使用电桥进行电阻测试时，我们需要按照电桥的使用说明进行连接，并进行相应的调节，直到电桥平衡。
在电桥平衡时，可以读取电桥上的示数，从而得到待测电阻的准确数值。
电桥在测量精度和稳定性上优于万用表，适用于对电阻值要求较高的场合。
除了使用仪器进行电阻测试，我们还可以通过观察电阻的颜色环来判断其电阻值。
在电子元件中，电阻通常会通过颜色环来标识其阻值，我们可以通过查阅电阻颜色环表，来判断电阻的阻值范围。
这种方法虽然不如仪器测量准确，但在一些简单的电路测试中，也是非常有效的。
最后，需要注意的是，在进行电阻测试时，应该选择合适的测试方法，并严格按照操作步骤进行。
同时，还需要注意保护好测试仪器，避免在测试过程中对仪器造成损坏。
另外，需要对测试结果进行合理的分析，结合实际电路情况，来判断电路的工作状态。
总之，电阻测试是电子电路测试中非常重要的一环，通过合理选择测试方法，可以更加准确地判断电路的工作状态，为电子设备的维修和电路设计提供有力的支持。
希望本文介绍的电阻测试方法能够对大家有所帮助。
模拟电子技术基础知识电路参数的准确测量与测试技巧

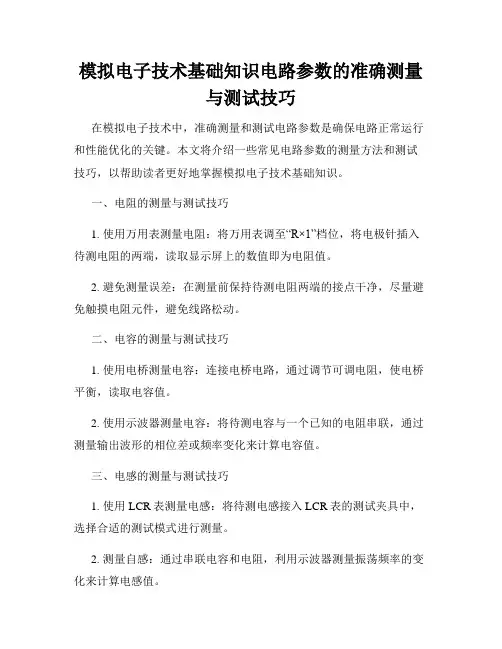

模拟电子技术基础知识电路参数的准确测量与测试技巧在模拟电子技术中，准确测量和测试电路参数是确保电路正常运行和性能优化的关键。
本文将介绍一些常见电路参数的测量方法和测试技巧，以帮助读者更好地掌握模拟电子技术基础知识。
一、电阻的测量与测试技巧1. 使用万用表测量电阻：将万用表调至“R×1”档位，将电极针插入待测电阻的两端，读取显示屏上的数值即为电阻值。
2. 避免测量误差：在测量前保持待测电阻两端的接点干净，尽量避免触摸电阻元件，避免线路松动。
二、电容的测量与测试技巧1. 使用电桥测量电容：连接电桥电路，通过调节可调电阻，使电桥平衡，读取电容值。
2. 使用示波器测量电容：将待测电容与一个已知的电阻串联，通过测量输出波形的相位差或频率变化来计算电容值。
三、电感的测量与测试技巧1. 使用LCR表测量电感：将待测电感接入LCR表的测试夹具中，选择合适的测试模式进行测量。
2. 测量自感：通过串联电容和电阻，利用示波器测量振荡频率的变化来计算电感值。
四、频率的测量与测试技巧1. 使用示波器测量频率：将待测信号输入示波器，通过测量周期时间或频率计算频率值。
2. 使用频率计测量频率：将待测信号输入频率计，读取显示屏上的数值即为频率值。
五、放大倍数的测量与测试技巧1. 使用示波器测量放大倍数：输入一个已知幅度的信号，测量输入和输出信号的幅度差，通过计算得到放大倍数。
2. 使用信号发生器和示波器测试放大倍数：将信号发生器产生的信号输入放大电路，通过示波器测量输入和输出信号的幅度，计算得到放大倍数。
六、功率的测量与测试技巧1. 使用电流表和电压表测量功率：测量电路的电压和电流值，通过计算得到功率值。
2. 使用功率表测量功率：直接将待测电路连接至功率表进行测量，读取显示屏上的功率数值。
七、噪声的测量与测试技巧1. 使用噪声测量仪测量噪声：将待测电路与噪声测量仪连接，读取仪器上的噪声数值。
2. 使用示波器测量噪声：连接待测电路与示波器，观察输出波形中的杂散噪声。
测量电阻方法
测量电阻方法电阻是电学中的重要参数，它是导体对电流的阻碍程度的度量。
在电路中，我们经常需要测量电阻的数值，以确保电路的正常运行。
下面将介绍几种常见的测量电阻的方法。
1. 万用表测量法。
万用表是一种常用的电工仪器，它可以用来测量电阻。
在使用万用表测量电阻时，首先需要将电路断开，然后将两个测量引线分别连接到电阻的两端，等待一段时间直到测量数值稳定，即可读取电阻的数值。
2. 电桥测量法。
电桥是一种精密的测量电阻的仪器，它可以用来测量较小的电阻值。
在使用电桥测量电阻时，首先需要将电桥调零，然后将待测电阻接入电桥电路中，调节电桥的平衡，最终可以通过电桥的示数来得到电阻的数值。
3. 伏安法测量法。
伏安法是一种通过测量电压和电流来计算电阻值的方法。
在使用伏安法测量电阻时，首先需要将待测电阻接入电路中，然后通过电压表和电流表分别测量电路中的电压和电流数值，最终可以通过计算得到电阻的数值。
4. 数字电桥测量法。
数字电桥是一种集成了数字显示和自动计算功能的电桥仪器，它可以用来测量电阻并直接显示结果。
在使用数字电桥测量电阻时，只需要将待测电阻接入电桥电路中，调节电桥的平衡，仪器会自动显示电阻的数值。
5. 示波器测量法。
示波器是一种用来观察电信号波形的仪器，它也可以用来测量电阻。
在使用示波器测量电阻时，可以将待测电阻接入电路中，通过观察电压波形的变化来间接得到电阻的数值。
总结。
以上介绍了几种常见的测量电阻的方法，每种方法都有其适用的场合和特点。
在实际工作中，可以根据需要选择合适的测量方法来进行电阻测量，以确保测量结果的准确性和可靠性。
希望本文对大家有所帮助。
电阻基础知识

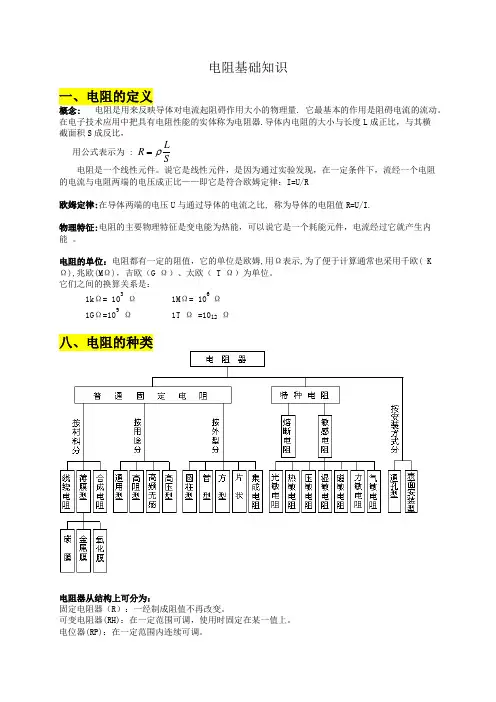

电阻基础知识一、电阻的定义概念: 电阻是用来反映导体对电流起阻碍作用大小的物理量. 它最基本的作用是阻碍电流的流动。
在电子技术应用中把具有电阻性能的实体称为电阻器.导体内电阻的大小与长度L 成正比，与其横截面积S 成反比，用公式表示为 : S LR ρ=电阻是一个线性元件。
说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R欧姆定律:在导体两端的电压U 与通过导体的电流之比, 称为导体的电阻值R=U/I.物理特征:电阻的主要物理特征是变电能为热能，可以说它是一个耗能元件，电流经过它就产生内能 。
电阻的单位：电阻都有一定的阻值，它的单位是欧姆,用Ω表示,为了便于计算通常也采用千欧( K Ω),兆欧(M Ω)，吉欧（G Ω）、太欧（ T Ω）为单位。
它们之间的换算关系是：1k Ω= 103 Ω 1M Ω= 106Ω1GΩ=109 Ω 1T Ω =1012 Ω 八、电阻的种类电阻器从结构上可分为：固定电阻器（R ）：一经制成阻值不再改变。
可变电阻器(RH)：在一定范围可调，使用时固定在某一值上。
电位器(RP)：在一定范围内连续可调。
按材料分有：碳膜电阻:阻值范围宽,阻值稳定,受频率等影响小,价格便宜,所以应用最广。
水泥电阻:耐负载,耐高温,抗氧化, 水泥电阻器采用电阻丝绕制，一般功率大，外形尺寸也较大。
金属膜电阻:精度高,稳定性好,温度系数小,耐高温线绕电阻等按用途分：通用电阻器：这类电阻器又称为普通电阻器，功率一般在0.01-10w之间，电阻器的阻值为1Ω-10MΩ，工作电压一般在1KV以下．可供一般电子设备使用。
精密电阻器：这类电阻器的精度一般可达0.1％-2％，箔式电阻器的精度较高，可达0.005％。
电阻器的阻值为1Ω-1MΩ。
精密电阻器主要用于精密测量仪器及计算机设备。
高阻电阻器：这类电阻器的阻值较高，一般在1x107-1x1013Ω之间，但它的额定功率很小，只限用于弱电流的检测仪器中。
伏安法测电阻高考知识点

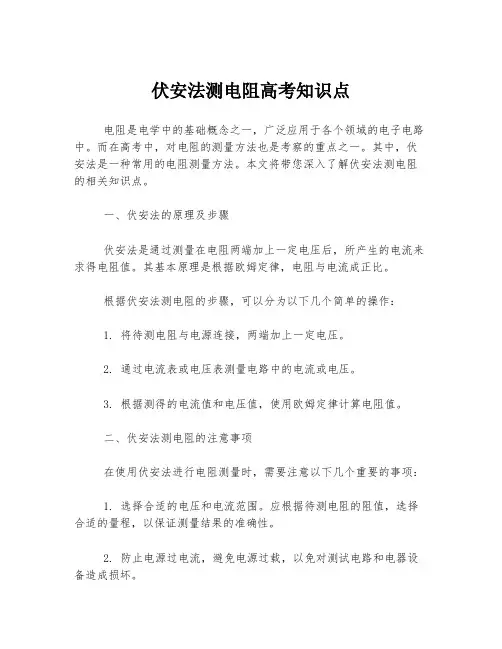

伏安法测电阻高考知识点电阻是电学中的基础概念之一，广泛应用于各个领域的电子电路中。
而在高考中，对电阻的测量方法也是考察的重点之一。
其中，伏安法是一种常用的电阻测量方法。
本文将带您深入了解伏安法测电阻的相关知识点。
一、伏安法的原理及步骤伏安法是通过测量在电阻两端加上一定电压后，所产生的电流来求得电阻值。
其基本原理是根据欧姆定律，电阻与电流成正比。
根据伏安法测电阻的步骤，可以分为以下几个简单的操作：1. 将待测电阻与电源连接，两端加上一定电压。
2. 通过电流表或电压表测量电路中的电流或电压。
3. 根据测得的电流值和电压值，使用欧姆定律计算电阻值。
二、伏安法测电阻的注意事项在使用伏安法进行电阻测量时，需要注意以下几个重要的事项：1. 选择合适的电压和电流范围。
应根据待测电阻的阻值，选择合适的量程，以保证测量结果的准确性。
2. 防止电源过电流，避免电源过载，以免对测试电路和电器设备造成损坏。
3. 保持测试电路的稳定性。
在进行电阻测量时，应尽量降低测试电路中的干扰因素，以确保测量结果的准确性。
4. 考虑温度效应。
电阻值与温度呈一定的相关性，所以在测量电阻时，需要将温度因素考虑在内，或通过额外的补偿措施来消除温度对电阻测量结果的影响。
三、伏安法测电阻的相关公式在伏安法测电阻时，常用的计算公式有以下几个：1. 电阻的计算公式：R = U / I，其中R为电阻值，U为电压，I 为电流。
2. 欧姆定律：U = I * R，其中U为电压，I为电流，R为电阻值。
四、伏安法测电阻的应用举例伏安法测电阻在实际应用中非常广泛。
以下是一些常见的应用举例：1. 电子电路的设计与测试。
通过伏安法测量电路中的电阻值，可以帮助工程师检验电路设计是否符合要求。
2. 物体材料的导电性测试。
通过测量材料表面的电阻值，可以评估材料的导电性能，从而指导材料的选择和应用。
3. 电子元器件的质量检测。
通过测量元器件的电阻值，可以判断元器件的质量是否合格。
电子元器件基础知识--电阻识别
2. 电阻器识别
• 湿敏电阻
阻值随湿度的变化而变化
➢ 硅湿敏电阻
➢ 陶瓷湿敏电阻
➢ 氯化锂湿敏电阻
2. 电阻器识别
• 光敏电阻 阻值从随所光使线用的的强导弱体而材变料化上来分类：
➢ 单晶光敏电阻
➢多晶光敏电阻
根据光敏电阻的光谱特性来分类：
➢ 红外线光敏电阻 ➢ 紫外线光敏电阻
➢可见光光敏电阻
2. 电阻器识别
1. 电阻器的基础知识
➢ 电阻的大小与物体材料性质有关。 ✓ 电阻率：物体的电阻系数，用ρ表示。
✓ 物体长度：用L表示。 ✓ 物体横截面积：用S表示。
1. 电阻器的基础知识
➢ 电阻器共有6个主要参数： ✓ 标称阻值：电阻体表面上标志的电阻值。 ✓ 允许误差：实际与标称所允许的最大偏差范围。 ✓ 额度功率：连续工作所允许承受的最大功率 。 ✓ 温度系数：电阻热稳定性随温度变化的物理量。 ✓ 电压系数：电压每改变1V时电阻值相对变化量。 ✓ 最大电压：电阻不发生过热或击穿时最大电压。
热稳定性好
噪音小
2. 电阻器识别
➢ 金属氧化膜电阻：将锡和锑的金属盐溶液进行高温喷雾沉积在陶瓷骨架上制 成的。
具有抗氧化、耐酸、 抗高温等优点
膜层均匀、结合牢固
2. 电阻器识别
➢ 合成碳膜电阻：将碳黑、填料与有机粘合剂调配成悬浮液，喷涂在绝缘骨架 上并加热聚合而成。
生产设备、工艺 简单且造价较低 高压高阻
✓ 五色环标示
第2位有效数(灰:8)
电阻
倍乘(金:10-1)
第1位有效数(棕:1)
允许误差(棕:±1%) 第3位有效数(黑:0)
02
电阻器识别
2. 电阻器识别
➢ 按电阻的结构进行划分： ✓ 可变电阻：阻值可在一定范围内调整。
电阻的基础知识
电阻的基础知识目录一、电阻的基本概念 (2)1.1 电阻的定义 (3)1.2 电阻的单位 (3)1.3 电阻的物理特性 (4)二、电阻的分类 (5)2.1 固定电阻与可变电阻 (6)2.2 线性电阻与非线性电阻 (7)2.3 热敏电阻与敏感电阻 (8)三、电阻的表示方法 (8)3.1 负载电阻与电源内阻 (9)3.2 电阻的串联与并联 (11)3.3 电阻的星形连接与三角形连接 (12)四、电阻的计算 (13)4.1 常见电阻值的计算 (14)4.2 使用万用表测量电阻 (14)4.3 电阻的精度与误差分析 (16)五、电阻在电路中的作用 (17)5.1 分压与分流作用 (18)5.2 限制电流与保护电路元件 (18)5.3 调节电路参数与信号处理 (20)六、特殊电阻介绍 (21)6.1 碳膜电阻 (22)6.2 金属膜电阻 (23)6.3 环氧树脂电阻 (25)6.4 氧化锌电阻 (26)七、电阻的发展趋势与挑战 (27)7.1 新型电阻材料的研究进展 (29)7.2 电阻的微型化与集成化 (30)7.3 环境友好型电阻的研发与应用 (31)八、相关标准与规范 (33)8.1 国家标准与行业标准 (34)8.2 国际标准化组织与规范 (35)8.3 行业认可的技术规范与认证 (36)一、电阻的基本概念电阻是指材料对电流流动的阻碍作用，它是由材料本身的物理属性决定的，与电流的大小、电压的高低以及电路的元件数等因素无关。
电阻的物理量是欧姆（），在国际单位制中，欧姆的定义为：当一伏特电压作用于一欧姆电阻上时，通过该电阻的电流为一安培。
电阻的物理基础可以追溯到材料中的电荷流动，即电子在金属导体中的自由度。
电子由于热运动而处于较高的自由状态，当施加电场时，电子会在电场力的作用下发生定向移动，从而产生电流。
在移动过程中，电子会不断与原子振动（热）和其他电子发生碰撞，这些碰撞会阻碍电荷的流动。
电阻实际上是通过反映这种阻碍过程的。
