【日立】日立电梯UA慢车调试手册
日立电梯UA慢车调试手册4.低速试运行4-1 开始低速运行1 通电前准备 22 通电低速试运行 24-2 安全回路确认1 安全回路确认 32 限速器及安全钳的动作确认 43 自由下落试验 54 井道部分的安全回路确认 54-1 低速试运行1 通电前准备a 确认低速运行之前，进行以下的准备工作。
①「照明灯」「检修灯」的开关为ON。
②将轿内及轿顶的开关设定至ON CAGE可低速运行的状态。
③把轿厢置于可从厅外进入轿顶的位置。
④闭合轿顶的「E.STOP」。
2 通电低速试运行a 按以下的流程进行低速运行确认作业。
=动作= =确认内容= =确认位置=①投入「FFB」。
电源电子板停止开关开关（安全钳开关）（限速器开关）（终端极限开关）保险丝实施门宽测定运行（门机）开关门开关轿门开关（关门限位开关）为开路吗②恢复轿顶「E.STOP」。
③用轿顶MSB投入DSB的同时，按UP按钮。
④「FFB」为OFF。
结束4-2 安全回路确认1 安全回路确认a 点亮轿顶、轿底检修灯。
b 将轿厢移至可进入轿顶的位置。
c 用三角钥匙将厅门打开，并将轿顶开关盒的「E.STOP」开关拨到停止一侧。
d 将「ON CAGE」开关拨至ONCAGE一侧，进入轿顶、关闭厅门。
e 确认即使按下「MSB」的「U」「D」按钮，电梯也不动。
解除轿顶开关盒的「E.STOP」，将「MSB」的「停止」开关拨至停止，同样地确认电梯不动。
f 解除「MSB」的「停止」开关，确认电梯按「U」按钮时上升，按「D」按钮时下降。
g 电梯上升至最顶层，确认通过「FLS（U）」「ULS」「SDS（U）」各开关的动作电梯停止。
h 将电梯下降至底层（SDS（D）动作位置）下降的同时要确认有无物体干扰。
此时，确认各层的门开关的动作及SDS（D）的动作。
i 将轿厢上升至人可进行底坑的位置、拆下MSB，将「MSB短路用连接器」接在MLC上。
j 进入底坑、将底坑AN电缆的控制柜一方的「U1」MLC（1）接在限速器的「U1」MLC上、「MSK」MLC及「U1」MLC（2）接在IPCB-PCB电子板上。
永大日立电梯调试说明书.docx
NO：发送单位备注NO：发送单位备注NO：发送单位备注1安装支援部6辽宁分公司112北京营销公司7江苏分公司123成都营销公司8培训部134华南工务科9工务品保部145华东工务科1015安装技术文件文件编号IS-2208试车e'NT 电梯调试作业资料资料来源：工厂设计部版次NO：发行年月日作成审查承认1.005.04.01刘岳宝包国强吴金隆作成技术文件刘岳宝05.03.20技术文件包国强05.03.21审查技术文件吴金隆05.03.21承认工务处张石清05.03.25上海永大电梯设备有限公司安装维修分公司e’ NT 调试试运转及调整要领目录一、 e ’ NT 与 NT 差异照表二、 e ’ NT 系构成三、 e ’ NT 的概要四、各 PC 板安装及工事配确五、各接地接取付况六、 RE 及 MOTOR配CHECK七、作上的注意事八、梯低速运前的作事九、定、PC板定及整十、低速运十一、高速运前准十二、高速运准十三、 LINKLESS 机十四、高定十五、高速确十六、平衡流十七、起整十八、着床平整十九、梯微速整二十、 MICRO运水平整二十一、乘及LED 楼示器之点二十二、各楼开关整二十三、 HALL LAN系二十四、 ANN操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯1～4⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯5⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯6～8⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯9～18⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19～ 21⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯22～ 23⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯23⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯24～ 25⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯25～ 26⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯27⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯28⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯29⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯30～ 34⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯35～ 36⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯36⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯36～ 38⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯38～ 40⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯41⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯42⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯43⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯43⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯44⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯45～ 51⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯52～ 70二十六、内照明及扇的自休止定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74～ 75二十七、定位按功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯75～ 76二十八、 PCB 作注意事⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯77～79二十九、梯命名⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯80三十、最故障生⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯81三十一、 TCD 目解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯82～84三十二、具体TCD⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯另附三十三、 PCB 接器与端子明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85～101一、 e ’ NT 与 NT 差异对照表项次项目 NT e ’NT1 MOTORIMIM2 控制柜外观CJ 对讲机B 警铃3O警铃按钮无有X门控开关SDC SDCLAN-SY 4C.J BOX 内及DMCOPBLAN 轿箱 PCBCPIDMCCHARGECPILAN 、 EIO （ 32FL 以上取付） 5轿底称一个 TRANS+一个 SW, 除货梯仍维持原状（ 2 个 SW ）外，其余重装置 面积较大时采用 2 个 TRANS均改为两个 TRANS ，相应配线变更6差动变压AC-CVTECVT PCB器电源 交流定电压电源供应电子式定电压电源供应7回生电阻普通陶瓷电阻铝壳电阻C.DR8门机转动方马达皮带 HANGER C.DR马达 皮带主动 HANGER式ROPE从动 HANGERC.DR9 OPB 不锈钢外壳面板 全新树脂 LAN 化处理项次项目NT e’NT P自闭力靠弹簧靠重锤O10C固定方式一支 BRKT固定 2 支 BRKT固定，便于调整KEDR LOCK触点 ON时，齿合小于 7mm触点 ON时，齿合大于 7mm T11PCB工艺插件式SMT工艺噪音较大的继电器新型的低噪音继电器1210T、 15B接触器（ AC100V）接触器（ DC48V）13RSH、 10T放在整流后面新品，放在整流前面14井道照非双控与低坑开关双控明开关15EMI金属外壳，PCB状，无金属外壳，标准配置病床梯、高速梯取付16变压器分离式（两个）一体式（一个）17超载开关有无，由程式控制18救出运转向下救出向上救出（可设向下救出）19轿厢上行超无双向安全钳、夹绳器速保护装置盘车手轮联20系安全保护无BRKT、 SW 装置21曳引机防护无SHIELD 装置22双抱闸曳引单线圈作用双线圈作用机23CHOKE金属外壳，标准配置PCB状，无金属外壳，标准配置CPI、 OPB 皆 LAN1.配线简化、 C.J.Box 可小型化，成本降24OPB、 IND CPI 、 OPB 皆未 LAN 低2.中文显示內容增加，人机界面更友好3.故障自我檢查功能，维保点数减少4.扩充性强，便于新增功能项次项目NT e’NTCOVER面板单一树脂（ ABS）面板、多样化IND、 CPI 外形：IND、 CPI 外形：25OPB、 IND红色 LED，圆形 DOT，字型（ 5*7 ）琥珀色 LED，方形 DOT，字型（ 5*8 ）普通压入式按钮配合 ABS开发，平常可微亮最高作到 40FL最高作到 64FL业主配电柜内 FFB无挂锁装置业主配电柜内 FFB可挂锁低坑检修盒没有井道照明开关低坑检修盒有井道照明开关26其他OPB至 C.J BOX 连接线：OPB至 C.J BOX 连接线：HA485（ 485 通信用）51-56 （叫车用）SWB1（ OPB检修信号）37S 、 37S3（显示用）INTERPHONEA（对讲机用）检修运行、阶高测定、救出运转速检修运行、阶高测定、救出运转速度27碰 SDS1 速度度于 SDS1外速度 15米 / 分，进入于 SDS1外速度 15米 / 分，进入 SDS1速SDS1速度也为 15 米 / 分度降为 5米/分28INV 部 FAN转轴式横流式29CNV接地电容有无U1（安全钳用）GRS（安全钳用）V1（抱闸用）BKCOIL（抱闸用）30FIO PCB 上XL1（上极限开关用）LSU（上极限开关用）MIC 标记XL2（下极限开关用）LSD（下极限开关用）XI3 （门锁回路用）HDR（门锁回路用）XFA（消防用）FIREROOM（消防用）31轿顶照明线无有MPU PCB普通插件式SMPU PCB SMT化工艺PANEL内 PCB FIO PCB非双稳态式安全触点 RY SFIO PCB 双稳态式安全触点 RY32BDC PCB SBDC PCB 种类IGD PCB IGD PCBSAFS PCB ECVT PCB编号IS-2208 e ’NT调试作业资料页次4项次项目NT e’NT33行程中间区无Mode 16----ANN 显示进入中间区间间表示官检用 ----电流勾表 Hold 马达电流值34马达电流表无Mode 15----当回运行之中间点马达电示流值 (10倍)Hold 功能35车厢内重量无Mode 28 车厢內重量10 进位表示表示MG.B 全波、 1. 双 Brake 起动、释放延迟时间符合永36半波两段式无大基准电压侦测回 2. 成本低、安全性高路1.检修模式下也有效，若联动电梯正在保养时，每位乘客叫车就等于在操作 IND 点检功能37IND 点检功能2.操作 IND 自动点检时，所有楼层都同时进行 IND 自动点检，每位乘客都会看到IND 自动点检38IND 省电功能无需切入 OPB保守开关切换時需跑上跑下，浪費时间轿顶检修运39楼高尺寸较高现场，极不安全，需行方式爬进爬出轿厢及轿顶弹簧式Closer 会发生自闭碰撞异声40切入停止开关时，轿门即自闭碰撞门机改善关到底 14mm前 ORS有效，夹到食指不会重开门复电后，会有寻找 OLS撞门异声41消防开关常开接点42POSI干簧管式 POSI于平层± 20mm以外动作1.〝点检灯开关 +门止开关〞同时切入， IND 点检功能才有效限制只有服务员方能操作本功能2.仅轿厢停靠层站 I ND 自动点检除了服务员的操作外，乘客不会自行看到 IND 自动点检无人叫车 2 分种后，降低LED Dot 工作电流，自动降低LED亮度免切入 OPB保守开关定位按鈕：轿厢自动下行 2.5 m进入轿顶保护：停止开关或保守开关未ON-OFF，不恢复为专用运转轿顶检修保护：层门未打开 3 秒以上(40D 未 OFF)，不恢复为专用运转离开轿顶：复归后，自动回到上一层，服务员优先进入Weight 式 Closer减缓门机自闭碰撞轿门开到底时切停止开关，维持不动。
日立电梯的调试资料

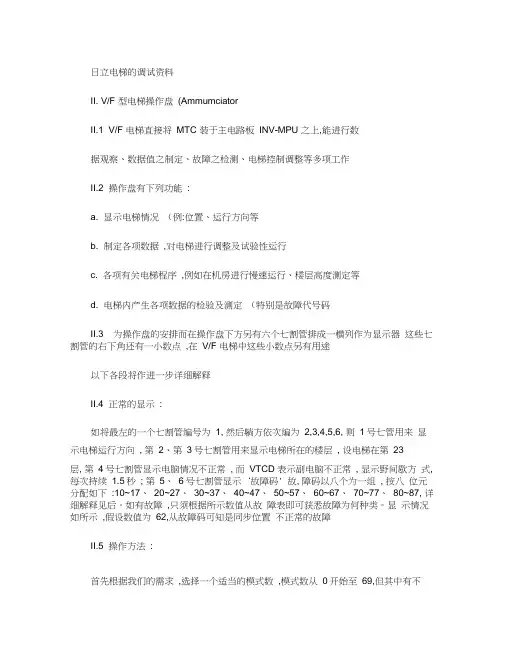

日立电梯的调试资料 II. V/F型电梯操作盘(Ammumciator) II.1 V/F电梯直接将MTC装于主电路板INV-MPU之上，能进行数 据观察、数据值之制定、故障之检测、电梯控制调整等多项工作 II.2 操作盘有下列功能： a. 显示电梯情况(例：位置、运行方向等) b. 制定各项数据，对电梯进行调整及试验性运行 c. 各项有关电梯程序，例如在机房进行慢速运行、楼层高度测定等 d. 电梯内产生各项数据的检验及测定(特别是故障代号码) II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器，这些七割管的右下角还有一小数点，在V/F电梯中这些小数点另有用途 以下各段将作进一步详细解释 II.4 正常的显示： 如将最左的一个七割管编号为1,然后躺方依次编为2,3,4,5,6，则1号七管用来显示电梯运行方向, 第2、第3号七割管用来显示电梯所在的楼层，设电梯在第23层，第4号七割管显示电脑情况不正常，而VTCD表示副电脑不正常，显示野间歇方式，每次持续1.5秒;第5、6号七割管显示‘故障码’，故障码以八个为一组，按八位元分配如下：10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87，详细解释见后。
