建筑项目电气工程系统介绍
建筑项目电气工程系统介绍电力配电系统、照明配电系统、防雷及接地系统、综合布线系统、有线电视系统、消防报警及联动系统、楼宇自控系统、移动通讯信号放大系统、广播系统、电表冷热水表远传计量系统、车辆出入管理系统、闭路电视保安监控系统。
1 供配电系统：(1)本部一级负荷为：火灾报警、消防泵、喷淋泵、电梯防排烟、应急照明等。
二级负荷为：设末端自控、普通电梯、生活水泵等。
三级负荷为：设末端自控、其他自控。
(2)两路10kV 电源同时工作同时各负担一半负荷，当一路电流断电后，另一路电源可负担全部负荷。
(3)电源电压10kV 配电电压220V/380V。
(4)配电系统采用放射与树干式相结合的方式。
对于空调机、电梯及重要的用电负荷采用放射式配电方式，其余则采用树干式配电方式。
A、B 座主体用电采用密集母线供电方式，每层新风机组A、B座应急照明电开水器与配电干线采用预制分支电缆供电。
(5)变电所甩出线采用下进上出的方式，变电所及变电所至电气竖井的电缆线路采用电缆桥架敷设在电缆夹层及电气竖井内采用电缆托盘敷设，其余地方采用金属封闭电缆线槽敷设。
(6)对于一级用电负荷均双电源供电，并在末级配电箱设备用电源自控。
2 照明系统：(1) 本工程主要场所照度为办公室照度为500LX，东库照度为50LX，走廊、电梯厅照度为100~200LX，商务办公照度为500LX，设备间照度为100LX。
(2)办公室等处以荧光灯为主，设备间等以白炽灯为主。
(3)煤气间直燃机房采用防爆灯。
(4)预留泛光照明、庭院照明、航空障碍照明配电箱。
(5)在地下三层、地下二层、地下一层等均安装应急照明灯，楼梯口安装安全出口指示灯，公共走道安装安全疏散灯。
3 防雷接地：(1)本建筑为二类防雷建筑。
(2)为防侧雷击从标高45m 以上各层做均压环。
(3)所有伸出屋面的金属设备外壳、金属管道、天线机座、风机等均用25×4 镀锌扁钢与避雷带相连接。
(4)接闪器采用屋顶女儿墙上φ10镀锌圆钢避雷带及金属桅杆、金属屋面板、引下线及接地极利用结构柱及基础主钢筋。
天然气调压计量柜数据远传系统方案
天然气调压计量柜数据远传系统方案一、数据远传系统GPRS无线数据通信是如今广泛使用的两种通用通信方式。
采用GPRS无线通信方案,依靠现成的GPRS网络覆盖面积大，具有运行和维护成本低（最低可每月5元流量费），通信可靠，而且完全不受距离限制的优点。
如果现场具备宽带或WLAN上网条件则更好.数据远传系统是基于GPRS无线通信方案，将分散性的长输管线阀室、中小型调压站、工业用户的天然气调压箱的生产、运行数据，如：温度、压力、差压、瞬时流量、累积流量，甚至是现场图片、视频等进行采集传送到控制室、调控中心的数据远传服务器或SCADA系统，是站控系统的无线版，SCADA系统的扩展和补充。
无线数据传输具有可充分利用现有网络，缩短建设周期，降低建设成本的优点,而且设备安装方便、维护简单.依托GPRS/GSM网络，实现对远程数据采集，做到自动化、精确化。
这样就可以自动、高效、及时地掌握现场情况，实现集中有效的管理.并能够给管理人员提供实时的生产、运行数据，保证管线、阀室、调压设备的安全平稳运行。
这套系统克服了以前管理人员无法掌握远端的运行情况的弊端。
以往，远端运行数据只有派人巡检到现场才能获得。
一旦远端出现问题或管线设备出现故障,无法第一时间发现和定位，严重影响到管线和设备运行的安全。
解决了生产的后顾之忧。
二、安装环境及施工一般只需要在阀室、远程站、调压箱安装一个数据远传系统远端防爆箱，从现场仪表和计量设备，如:温变、压变、电动阀、流量计配线连接到数据远传系统远端防爆箱，流量计一般通过485总线方式通讯，读取流量计瞬时流量、累计流量、温度、压力等数据，通过GPRS 无线把数据发送到控制室的数据远传系统服务器。
如条件允许可从就近厂房、值班室等取220V市电，或者根据现场位置太阳照射环境条件采用太阳能电池供电。
三、SIM卡办理数据远传系统采用GPRS网络进行数据传输，要使用到一张手机卡，即SIM卡，需要到中国移动/联通运营商办理，开通GPRS业务流量即可,详细费用由当地运营商而定,选择适当流量的套餐即可。
如何使远传三表计量系统准确可靠
如何使远传三表计量系统准确可靠
董克勃;潘柯
【期刊名称】《中国计量》
【年(卷),期】2005()5
【总页数】1页(P77-77)
【关键词】远传;计量系统;三表;可靠;机械振动;运输过程;元器件;统计量;临界点;磁干扰;原因;误差
【作者】董克勃;潘柯
【作者单位】山东省青岛经济技术开发区自来水公司水表厂;山东省潍坊市潍微科技有限公司
【正文语种】中文
【中图分类】TM930.7;X853
【相关文献】
1.实时时钟芯片X1203在三表远传计量收费管理系统中的应用 [J], 袁静萍;厉荣卫
2.三表远传计量收费管理系统 [J], 袁静萍;过幼南
3.基于lon技术的"三表户外远传计量"系统设计 [J], 肖纲要
4.能源计量系统与三表远传 [J], 武香娥
5.住宅小区水电气计量的三表远传系统改造 [J], 于兵
因版权原因，仅展示原文概要，查看原文内容请购买。

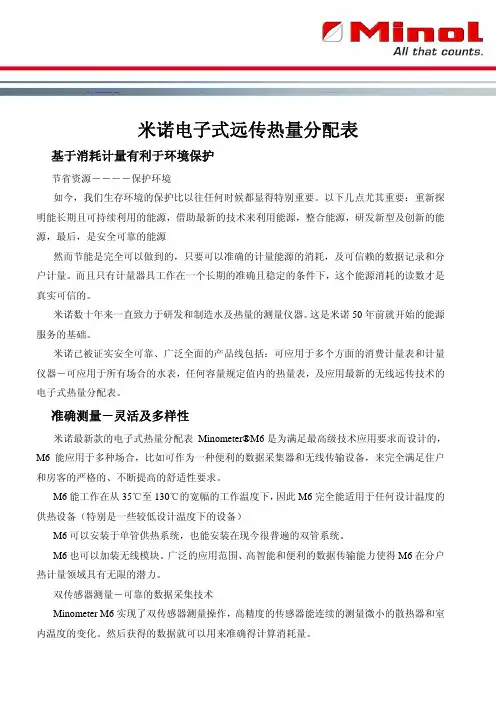

热量分配表及其远传功能介绍
米诺电子式远传热量分配表基于消耗计量有利于环境保护节省资源――――保护环境如今，我们生存环境的保护比以往任何时候都显得特别重要。
以下几点尤其重要：重新探明能长期且可持续利用的能源，借助最新的技术来利用能源，整合能源，研发新型及创新的能源，最后，是安全可靠的能源然而节能是完全可以做到的，只要可以准确的计量能源的消耗，及可信赖的数据记录和分户计量。
而且只有计量器具工作在一个长期的准确且稳定的条件下，这个能源消耗的读数才是真实可信的。
米诺数十年来一直致力于研发和制造水及热量的测量仪器。
这是米诺50年前就开始的能源服务的基础。
米诺已被证实安全可靠、广泛全面的产品线包括：可应用于多个方面的消费计量表和计量仪器－可应用于所有场合的水表，任何容量规定值内的热量表，及应用最新的无线远传技术的电子式热量分配表。
准确测量－灵活及多样性米诺最新款的电子式热量分配表 Minometer®M6是为满足最高级技术应用要求而设计的，M6能应用于多种场合，比如可作为一种便利的数据采集器和无线传输设备，来完全满足住户和房客的严格的、不断提高的舒适性要求。
M6能工作在从35℃至130℃的宽幅的工作温度下，因此M6完全能适用于任何设计温度的供热设备（特别是一些较低设计温度下的设备）M6可以安装于单管供热系统，也能安装在现今很普遍的双管系统。
M6也可以加装无线模块。
广泛的应用范围、高智能和便利的数据传输能力使得M6在分户热计量领域具有无限的潜力。
双传感器测量－可靠的数据采集技术Minometer M6实现了双传感器测量操作，高精度的传感器能连续的测量微小的散热器和室内温度的变化。
然后获得的数据就可以用来准确得计算消耗量。
记录的环境和散热器温度必须通过一系列的可靠性检测来区别热源供给的热量和从外部所吸收的热量，通过这种可靠的方法就能避免任何外部的热量影响测量。
对于安装有困难的散热器，我们提供一个能远程传感的传感器。
可靠的性能参数● 工作于双传感器测量模式下的电子式热量分配器● 温度测量范围从35℃至130℃，满足设计温度● 可以储存前2个帐期及前18个月的读数的数据● 通过内部可靠性检测，能准确分辨出外部传热的影响● 可以通过无线远传来读取消耗数据● 精简版，可选的远程传感版本● 清晰可读的、5位数字式多功能显示● 确保能使用10年以上的电池● 通过红外接口可以用手持式电脑自动获得可视数据，可见的获取数据和可编程● 可任意选择读数日期● 消耗数据● 不间断得内部自检● 任何操作企图都会被电子设备记录下● 单位量度● 初次安装的开始日期可随意分配● 强化的抗热、电、磁干扰能力准确得计算－在任何时间都可以进行清晰可读的五位数字式多功能显示可以提供一个随时更新的当前消耗读数。
三表远传计费系统
三表远传计费系统一前言随着社会经济的不断发展，科学技术的不断进步，众多功能齐全的楼宇如雨后春笋般的出现。
用户在充分地享受现代化技术所带来的便利、舒适、可靠的环境的同时，也越来越重视保障自身的利益.特别是近来兴起的智能大厦，都是集商贸、写字办公、公寓等多功能于一体的楼宇，这就要求业主能尽最大的努力来完善楼宇内的软硬件措施，以达到顺应时代要求，满足用户的应用，提高物业管理水平的目的。
二系统的介绍实现三表（水、电、煤气）出户自动计费系统，已成为新型智能住宅小区的特点之一。
作为一座现代化高档住宅小区，如何合理解决楼内的水、电、煤气的收费是一个十分重要的问题。
2．1 三表自动计费系统智能化小区的水、电、煤气自动计费系统的应用，主要是顺应大楼智能化的建设，减少人为行动而代来的一系列误差，从而达到计量准确、节约管理费用的目的。
水、电、煤气计费原理：计量水、电、煤气表等的输出脉冲数量。
通过以下的公式计算出实际的使用量：用水量=脉冲数X每个脉冲代表的流量用电量=脉冲数X每个脉冲代表的电量用气量=脉冲数X每个脉冲代表的气量2．2 HES2000楼宇综合管理系统介绍为了满足小区智能化的需求，本设计方案采用中创公司开发的HES2000能源计量管理系统来实现智能化小区的自动计费。
2.2.1 系统特点1、专业公司专业产品计费系统涉及同千家万户收费的问题，并且衡量计费系统的标准非常简单：数据准确。
所以目前国内开发三表计费系统的厂家有许多，但也只有几家能作的好而坚持下来，因为三表计量系统看是简单，而要解决的问题及考虑的因素，诸如前端仪表的选型、施工布线的的要求，产品的抗干扰性等等，都影响着计量的准确性。
中创公司是专业生产计量系统的公司，由于坚持走专业化的路子，通过这些年来大量的工程事例的探索，总结出作好计量系统应具备的条件，而且这些条件是用户满意的基础。
2、结构合理，功能齐全。
计费系统是一门看是简单，实则较为复杂的系统，现场安装条件较为复杂多变，如何应付环境的变化，以保证计费系统的准确性，可靠性，是衡量计费系统性能的重要指标。
工商户计量远传监控系统技术标准
工商户计量远传监控系统技术标准二Ｏ一三年一月三十一日目录1计量远传监控系统总体结构 (1)2计量远传监控系统设计引用标准 (2)3流量计远传模块 (2)4硬件数据采集部分（计量远传监控终端） (2)4.1终端主要特性要求 (2)4.2终端各组成模块标准 (3)4.2.1DTU模块 (4)4.2.2通讯浪涌隔离器 (4)4.2.3安全栅 (4)4.2.4接地系统 (4)4.2.5太阳能供电模式 (5)4.3终端安装 (5)4.3.1终端安装位置选择标准 (5)4.3.2终端施工要求 (5)4.3.3接地 (6)4.3.4太阳能电池板安装要求 (6)4.3.5施工材料标准及型号 (7)5网络传输部分 (7)6软件处理部分 (7)6.1操作系统 (7)6.2数据库 (7)6.3企业数据中心监控软件 (7)6.4企业级数据中心数据内容基本要求 (8)7系统验收 (10)前言工商户计量远传监控系统(简称计量远传监控系统)是提升燃气计量管理水平，确保计量准确性的有效技术手段。
建设计量远传监控系统是新奥能源为提高燃气运营管理水平而采取的一项重要举措。
为使各成员企业组织好计量远传监控系统的建设，作好已建成系统的运营管理，使计量远传监控系统在城市燃气运营管理中发挥应有的作用，特编写本技术标准。
本标准适用于新奥能源控股公司各成员企业计量远传监控系统的建设与管理。
本标准由新奥能源控股有限公司全国调度中心起草、修订。
本标准由新奥能源控股有限公司全国调度中心负责解释。
1计量远传监控系统总体结构INTERNET新奥能源控股计量远传监控系统结构图新奥能源控股计量远传监控系统由流量计远传模块、硬件数据采集、网络传输、软件处理等部分组成。
系统结构由以上两种部署形成共存：中小型企业：流量计远传数据通过硬件数据采集后由GPRS链路直接存贮集团数据中心，结合SAP数据、电子商务数据形成分析管理系统，分布部署企业实现智能应用。
大中型企业（包括已建数据中心企业）自行建立企业数据中心，由光纤链路集中于集团数据中心，结合SAP数据、电子商务数据形成分析管理系统，实现智能应用。
无线远传水电表远程抄表系统方案(带IC卡控制)
无线远传IC卡水电表方案第二部分系统介绍一、概述远程抄表系统是为提高水表、电表等能耗参数的综合计费管理水平而设计的新兴技术。
它以全自动的抄表方式取代了传统的人工抄表方式，和同类抄表系统相比，具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。
该系统采用先进的无线网络数据传输技术，对居民用水、用电的使用状况进行实时采集，实现数据的集中存储和统一管理，减少了人工劳动，极大地提高了工作效率，为有关部门管理、统计、分析能源使用情况提供依据，使管理更科学、更高效。
1、应用范围✧供水公司✧电力公司✧物业公司✧企业单位✧学校宿舍等2、系统功能✧实时抄表功能✧冻结抄表功能✧设备档案管理✧用户档案管理✧数据统计分析✧报表查询打印✧操作权限管理✧缴费结算管理✧数据异常诊断✧数据备份恢复二、参照标准和规范文件✧GB/T 778.1-2007 冷水水表和热水水表（第1部分：规范）✧GB/T 778.2-2007 冷水水表和热水水表（第2部分：安装要求）✧GB/T 778.3-2007 冷水水表和热水水表（第3部分：试验方法和试验设备）✧CJ/T 188-2004 户用计量仪表数据传输技术条件✧信部无[2005]423 号《微功率（短距离）无线电设备管理暂行规定》✧JJG596-2012 电子式电能表✧JJG596-2012 电子式电能表检定规程✧IEC62052-11 交流电测量设备通用要求、试验和试验条件✧GB/T17215.321-2008 1级和2级静止式交流有功电度表✧DL/T 645-1997 多功能电能表通信规约✧信部[2005]423号微功率（短距离）无线电设备的技术要求三、系统介绍远程抄表系统是我公司结合自身先进技术和用户实际应用需求，而推出的一套具有极高性价比的自动抄表系统。
该系统秉承我公司在同类产品十余年的丰富经验，借鉴并结合了国内外数家著名同类产品的先进技术思路，运用了先进的计算机网络技术、无线网络技术、自动控制技术等，是目前国内最先进的远程抄表系统之一。
电远传转子流量计的工作过程
电远传转子流量计的工作过程1. 引言电远传转子流量计是一种常用的流量计量设备，广泛应用于工业领域。
它通过测量流体通过转子的转动来计算流量，具有精度高、可靠性好等优点。
本文将详细介绍电远传转子流量计的工作原理、结构组成以及工作过程。
2. 工作原理电远传转子流量计的工作原理基于转子的转动和流体的流动。
其基本原理如下： - 流体通过流量计的进口，进入流道。
- 流道中安装有一个转子，流体流过转子时会使其转动。
- 转子的转动通过磁力耦合装置传递给计数器。
- 计数器根据转子的转动情况计算出流量。
3. 结构组成电远传转子流量计由以下几个主要部分组成： - 流道：流道是流体流动的通道，通常由金属或塑料制成。
其内部光滑，以减小流体的阻力。
- 转子：转子是流量计的核心部件，通常由金属制成。
转子的形状多样，常见的有叶轮状和齿轮状。
转子的转动与流体的流速成正比。
- 磁力耦合装置：磁力耦合装置将转子的转动通过磁场传递给计数器，避免了直接接触流体的问题。
- 计数器：计数器是用于记录转子转动次数的装置。
它通常由电子元件组成，能够准确计算出流量值。
4. 工作过程电远传转子流量计的工作过程可以分为以下几个步骤： 1. 流体进入流道：流体通过流量计的进口进入流道。
流道的设计使得流体能够顺畅地流过，并且减小流体的阻力。
2. 转子转动：流体流过转子时，由于流体的冲击力和压力差，转子会受到推动而开始转动。
转子的转动速度与流体的流速成正比。
3. 磁力传递：转子的转动通过磁力耦合装置传递给计数器。
磁力耦合装置能够将转子的转动转化为磁场变化，从而实现与计数器的耦合。
4. 流量计算：计数器根据转子的转动情况计算出流量。
计数器通常采用电子元件，能够精确计算转子的转动次数，并将其转换为流量值。
5. 流量显示：计算出的流量值通过显示装置进行显示。
显示装置通常为数字显示屏，能够直观地展示流量值。
5. 应用领域电远传转子流量计广泛应用于工业领域的流体计量和控制过程中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用电量
用水量
燃气量
二、远传计量计费系统概述
计量计费的区域（按业主要求设置）
位置 机房 冷冻机房 锅炉房 水泵房 公共 区域 租户 电梯厅/走道 地库/楼梯间 办公 商店 餐饮 * * * * 能量计 * 智能电表 远传水表 远传燃气表
注：1、机房和公共区的电量由电能管理系统于低压配电柜内计量； 2、商业租户空调能量计通常不建议安装，空调费用建议计入物业费； 3、燃气表由燃气公司负责，须征询燃气公司是否可提供远传燃气表。
三、空调系统计量形式比较
超声波流量计
超声波在流动的流体中传播时就载上流体流速的 信息。因此通过接收到的超声波就可以检测出流 体的流速，从而换算成流量。超声脉冲穿过管道 从一个传感器到达另一个传感器，就像一个渡船 的船夫在横渡一条河。当气体不流动时，声脉冲 以相同的速度（声速，C）在两个方向上传播。
三、空调系统计量形式比较
电磁流量计
电磁流量计工作原理 根据法拉弟电磁感应原理工作的，在与测量管轴线和磁场磁力线相互垂直的管壁上有一对检
测电极，当导电液体沿测量管在与交变磁场中磁力线成垂直方向运动时，导电液体切割磁力
线产生感应电势，此感应电动势由测量管上两个检测电极检出，感应电动势与流体流速成正 比，根据感应电动势的大小计算流体的流量。 E=KBVD 式中： E—感应电势 D—测量管内径； B—电磁感应强度 V—平均流速 K—与磁场分布及轴向长度有关的系数
一、为什么要设置远传计量计费系统
有关规范要求
LEED、绿色建筑要求 物业管理要求
一、为什么要设置远传计量计费系统
有关规范要求
《沪建交〔2008〕828号》
《公共建筑节能设计标准》（GB50189—2005）
《公共建筑节能设计标准》（DGJ08-107-2012） 《民用建筑节能管理规定》（2005） 《中华人民共和国节约能源法》 《民用建筑节能条例》（国务院令第530号） 《公共机构节能条例》（国务院令第531号）
一、为什么要设置远传计量计费系统
LEED要求
一、为什么要设置远传计量计费系统
绿标要求
一、为什么要设置远传计量计费系统
业主要求
避免吃大锅饭，随意浪费
能源，节约物业运营成本；
物业相关收费依据（预付 费时可降低欠款风险）；
招租卖点。
二、远传计量计费系统概述
计量计费的对象
空调能量
三、空调系统计量形式比较
能量计技术指标
三、空调系统计量形式比较
VAV系统能量计量
变风量空调系统（VAV）计量是通 过计费系统的区域管理器与BAS系 统之间的数据交换实现的。变风量 区域管理器可以将采集的VAV风量 数据与能源综合管理系统集成在一 套系统中进行计费和管理。
四、远传水表
类型 供电 准确性
控制器
RS485通讯线 电源线
二通阀控 制线
是
高、中、低档位 控制线
采样器分高、中、低档位储存时间 当量时间=档位时间×档位系数×盘管系数
温控器
空调机费用=当量时间×单价
三、空调系统计量形式比较
能量型
三、空调系统计量形式比较
能量型
依据热力学原理，通过对供回水温度和流量的检测，计算出各用户使用的能量值， 作为空调费用分摊的依据。
二、远传计量计费系统概述
计量形式
一、表具类型
空调：时间型、能量型（电磁式/超声式）
水表：脉冲型、直读型 电表：智能电表
二、付费形式 后付费、预付费（欠费自动切断功能）
三、空调系统计量形式比较
时间型
电动二通阀 风机盘管 空调系统 制冷或制热
否 不 否 计 费 否
是
风机盘管 是否运行
是
电动阀 是否打开
脉冲远传水表 外部+锂电池+电容 供电均失效时无法计量
光电直读水表 总线上供电
摄像直读水表 外部供电 传输数据与机械数据一致
接口方式
RS 485或M- bus
四、远传水表
注：市场上未找到既有远传功 能，又有预付费功能的水表。
五、智能电表
类型
远传电表
预付费电表
功能
接口方式
实时远传用电量
通过485总线网络、局域网网络
Q
t
t1
0
q m hdt
t
t1
0
qv hdt
Q-释放或吸收的热量，单位为J或Wh； qm-流经热量表的水的质量流量，单位为kg/h； qv-流经热量表的水的体积流量，单位为m3/h； -流经热量表的水的密度，单位为kg/m3） △h-在热交换系统的入口和出口温度下水的焓值差,单位为J/kg； t-时间，单位为h。
如果管道中的气体有一定流速V（该流速不等于
零），则顺着流动方向的声脉冲会传输得快些， 而逆着流动方向的声脉冲会传输得慢些。这样， 顺流传输时间tD会短些，而逆流传输时间tU会长 些。这里所说的长些或短些都是与气体不流动时 的传输时间相比而言；根据检测的方式，可分为 传播速度差法、多普勒法、波束偏移法、噪声法 及相关法等不同类型的超声波流量计。
实现先付费后用电，欠费断电
无
六、抄表系统
上级能源管理部门接口、IBMS接口等
六、抄表系统
与BAS、IBMS、电能管理系统、能源管理系统的关系
IBMS
至上级能源管理部门
能源管Байду номын сангаас系统
BAS
设备参数
远传抄表系统
电能管理系统
Q&A
谢谢大家！
