线路标志牌
最新线路道岔等各种标志油刷标准
一、线路、信号各类标志（一）里程标志1.公里标：公里标全高900mm，宽350mm，厚100mm，地面上部高为500mm，埋深400mm。
公里标字模采用140*85mm，每字间隔为15mm，公里标字距公里标顶端120mm。
2.半公里标：半公里标全高900mm，宽200mm，厚100mm，地面上部高为500mm，埋深400mm。
半公里标字模采用100*70mm，半公里标字距半公里标顶端为70mm。
3.百米标：百米标全高700mm，宽100mm，厚100mm，地面上部高为400mm，埋深300mm。
百米标字模采用100*70mm.4.单元管理标志：全高900mm,宽100mm,厚100mm,地面上部高为500mm,埋深400mm,字模采用50*40mm,间隔15mm.背面标注起讫点里程。
（二）曲线标志1.曲线标：埋设在曲线的中心位置，曲线标全高900mm，宽430mm，地面上部高为500mm，埋深400mm。
曲线标中汉字规格50*35MM名模；数字规格：小数点前为35*25MM，字间隔为10mm；小数点后为30*15，字间隔为10mm。
自上向下为6行，顺序为：“优质曲线”、“曲线长XXX.XXX（曲线长度）”、“缓和曲线长XXX（缓和曲线长度）”、“曲线半径XXXX（曲线半径数）”、“超高XXX（超高量）”、“加宽XXX（加宽量）”。
第二行字距曲线标顶端为90mm。
“优质曲线”字样为红色，其余为黑色。
经段验收达到优质标准的方可印刷“优质曲线”字样，否则暂空。
2.直缓桩、缓圆桩（三角标）高900mm,地面上部高500mm,埋深400MM,两正面汉字规格90*60MM；里程数字为竖向印刷所对应里程，规格为50*35MM，字间隔为15mm。
（三）坡度标志坡度标全高1100mm，宽350mm，厚100mm，地面上部高为600mm，埋深500mm。
坡度标上方表示坡度的数字大小为：小数点前为120×60mm，如为平坡，表示坡度的“0”应居中，数字距坡度标顶端的距离为90mm；如为上坡或下坡，自左向右的顺序为表示坡度大小的数字和坡度方向的箭头，其中小数点前的数字规格为120×60mm，小数点后的数字规格为80×40mm，字间隔为10mm，有坡度的数字方向应与坡度标上端斜角平行，小数点后的数字与小数点前的数字顶端对齐；坡度标下部表示坡度长度的数字规格为120×60mm，字间隔为10mm，居中排列。
色相牌、色标牌、电缆标牌制作要求
线路工区杆号牌、警告牌、色相牌、色标牌、电缆标牌制作要求一、以下标志牌采用0.8mm的铝合金材料，表面用工业级反光材料制作。
二、运行牌（杆号牌）为：样式标准为国网规定样式（见表7-2），尺寸按照电压等级适用制作（见表A..5）。
杆塔标志牌的底色应与本回路色标颜色一致,字体为白色黑体字(黄底时为黑色黑体字)。
单回路时无底色（见7-1）三、警告牌内容为：《禁止攀登，高压危险》。
样式标准为国网规定样式（见表2-9），尺寸标准（见表A..1）。
四、双回路色标为：样式标准为国网规定样式（见表7-5），尺寸见下表，色标牌底色应与本回路杆号牌的颜色一致，上面写有电压等级和线路名称，并且为双面制作。
电压等级尺寸35-110kv 200*200mm220-500kv 340*340mm750-1000kv 500*500mm五、线路色相标志为：样式标准为国网规定样式(见表7-6), 尺寸为按照电压等级适用制作（见表A..8）,为单面制作。
六、电缆标志牌为：样式标准为国网规定样式（见表7-11），尺寸按照（表A.6.4）制作。
六、各类牌子的制作尺寸和眼距：（1）35KV-110KV的杆号牌尺寸眼距（2）220KV-500KV的杆号牌尺寸眼距（3）（4）220KV-500KV的警告牌尺寸眼距（5）35KV-110KV的色标牌尺寸眼距（6）35KV-110KV的色相牌尺寸眼距（7）220KV-500KV的色标牌尺寸眼距（8）220KV-500KV的色相牌尺寸眼距七、架子必须采用热镀锌扁铁制作，各类架子的制作尺寸和眼距：（1）35kv-110kv杆号牌架子（2）35kv-110kv警告牌架子（3）220kv-500kv杆号牌架子与35kv-110kv警告牌架子相同（4）220kv-500kv警告牌架子（5）35kv-110kv色标牌架子（6）35kv-110kv色相牌架子与35kv-110kv色标牌架子相同（7）220kv-500kv色标牌架子（8）220kv-500kv色相牌架子与220kv-500kv色标牌架子相同线路工区编制2010-10-19。
标识牌尺寸要求
电力安全警示牌、标识牌、标志牌规格材料表
一、部分标牌国标尺寸：
1．禁止合闸,有人工作经合闸即可送电到施工设备的断路器开关和隔离开关刀闸操作把手上尺寸： 200160 和 8065颜色：白底,红色圆形斜杠,黑色禁止标志符号;黑字
2．禁止合闸,线路有人工作线路断路器开关和隔离开关刀关把手上尺寸：2001 60和8065颜色：白底,红色圆形斜杠, 黑色禁止符号;黑字
3．禁止分闸接地刀闸与检修设备之间的断路器开关操作把手上尺寸：200160和8065颜色：白底,红色圆形斜杠,黑色禁止标志符号,黑字
4．在此工作工作地点或检修设备上尺寸：250250和8080颜色：衬底为绿色,中有直径200mm和65mm白圆圈,黑字,写于白圆圈中
5．止步,高压危险施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上,尺寸：300240和200160颜色：白底,黑色正三角形及标志符号,衬底为黄色黑字
6．从此上下工作人员可以上下的铁道、爬梯上,尺寸：250250,衬底为绿色,中有直径200mm白圆圈黑字,写于白圆圈中
7．禁止攀登,高压危险高压配电装置构架的爬梯上,变压器、电抗器等设备的爬梯上,尺寸：500400和200160,颜色：白底, 红色圆形斜杠,黑色禁止标志符号黑字;
8．线路相位标志牌：A\B\C套牌组合
9．制作工艺：贴膜丝网印刷;
10．根据国标定做,常规板厚,;
电力线路警示牌
产品类型: 电力标志牌
产品规格: 4×5cm
产品材质: PVC
其它规格: 30×40cm
注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;。
供电线路标志牌悬挂要求
供电线路标志牌悬挂要求
1.线路每基杆塔均应配置标志牌，标明线路的名称、电压等级和杆塔号。
新建线路杆塔号应与杆塔数量一致。
若线路改建，改建线路段的杆塔号可采用“n+1”或“n-1”（n为改建前的杆塔编号）形式。
2.耐张型杆塔、分支杆塔和换位杆塔前后各一基杆塔上，应有明显的相位标志。
相位标志牌基本形式为圆形，标准颜色为黄色、绿色、红色。
3.在杆塔适当位置宜喷涂线路名称和杆塔号，以在标志牌丢失情况下仍能正确辨识杆塔。
4.杆塔标志牌的基本形式一般为矩形，白底，红色黑体字，安装在杆塔的小号侧；特殊地形的杆塔，标志牌可悬挂在其它的醒目方位上。
5.同杆塔架设的双回线路应在横担上设置鲜明的异色标志加以区分。
各回路标志牌底色应与本回路色标一致，白色黑体字（黄底时为黑色黑体字）。
色标颜色按照红黄绿蓝白紫排列使用。
6. 同杆架设的双回路标志牌应在每回路对应的小号侧安装，特殊情况可在回路对应的杆塔两侧面安装。
7.110kV 及以下电压等级线路悬挂高度距地面3～5m、涂刷高度距地面3m。
线路安全标识图文
4
施工现场，禁止通行。 安装地点：检修现场围栏 旁、禁止通行的检修现场
施工现场 禁止通行
16
必须带安全帽(指令标 志) 安装地点：生产场所主要 通道入口处。
入口处。 禁止跨越。 安装地点：深坑、管道等 危险场所，面向行人。 17
5
必须系安全带 安装地点： 高差 1.5～2.0 米周围没有设置防护围 栏的作业地点。
注意通风
8
禁止在高压线路附近放风 20 筝。 安装地点：经常有人放风 筝的高压线路附近适宜位 置。
3
从此上下（提示标志） 安装地点：现场工作人
从此上下
员可以上下的棚架、爬 梯上。
安全标识问答
9 禁止开挖取土。 安装地点：在土石开采、 建筑施工地段的杆塔、拉 线附近适宜位置。 21 导向标志。 安装地点：电缆线路隧 道内。
安全标识问答

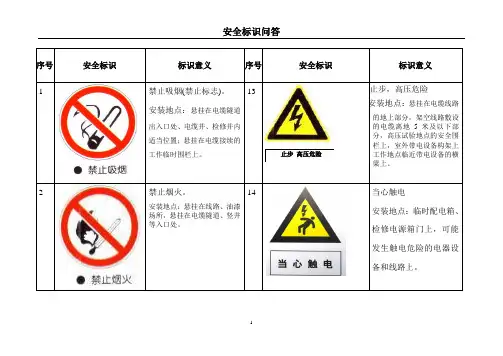

序号 1
安全标识
标识意义 禁止吸烟(禁止标志)。 安装地点：悬挂在电缆隧道
出入口处、电缆井、检修井内 适当位置；悬挂在电缆接续的 工作临时围栏 止步，高压危险 安装地点：悬挂在电缆线路
的地上部分，架空线路敷设 的电缆离地 5 米及以下部 分，高压试验地点的安全围 栏上，室外带电设备构架上 工作地点临近带电设备的横 梁上。
2
安全标识问答
6 未经许可，不得入内 安装地点： 悬挂在电缆隧道
入口处。
18
必须戴防护手套 安装地点：容易伤害手部
的作业现场，如有腐蚀、污 染、灼烫、冰冻及触电危险 必须戴防护手套
未经许可 不得入内
作业地点。
7
禁止在高压线下钓鱼。 安装地点：跨越鱼塘线路 下方的适宜位置。
19
注意通风 安装地点：悬挂在电缆 井入口处。
线路标志及信号标志0727
站界标：设在双线区间列车运行方向左
侧最外方顺向道岔（对向出站道岔的警 冲标）外不小于50 m处，或邻线进站信 号机相对处 。
预告标：设在进站信号机外方900 m、1 000 m 及1 100 m处，但在设有预告信号 机及自动闭塞的区段，均不设预告标。
作业标：设在施工线路及其邻线距施工地点
两端500 m～1 000 m 处。司机见此标志须 提高警惕，长声鸣笛 。
减速地点标，设在需要减速地点的两端 各20 m处。正面表示列车应按规定限速 通过地段的始点，背面表示列车应按规 定限速通过地段的终点 。
桥梁减速信号牌为黄底、黑色图案、黑 字，上部标明客车限制速度、下部标明 货车限制速度。当客车或货车不需要限 速时，标明客车或 公里标从铁路线路起点开始，每走一公里设置一个；半公里标设于 线路的半公里处。
线路设置的基本要求： 1、线路、信号标志内侧设在距线路中心应不小于3.1 m处（警冲标除外）。 2、线路标志，按计算公里方向设在线路左侧。双线区 段须另设线路标志时，应设在列车运行方向左侧。
二、信号标志
信号标志设在铁路沿线，用以表示所在 地点的某种情况或状态，引起司机（包 括有关行车人员）的注意和警觉，并采 取必要的措施确保行车安全的一种信号 器具。
铁路信号
视觉信号(颜色)
听觉信号
红 色
黄 色
绿 色
包括：号角、口笛、响墩 发出的音响和机车、轨道车 的鸣笛声。
视觉信号分类
昼
昼
夜
夜
间
安全保护标志
铁路线路安全保护区的范围按《铁路运输安全 保护条例》的规定执行。线路安全保护区标桩 分为A型、B型两种。
(完整版)电力安全警示牌标识牌标志牌规格材料表
电力安全警示牌、标识牌、标志牌规格材料表一、部分标牌国标尺寸：1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160 和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。
黑字2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。
黑字3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4．在此工作！【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7．禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。
8．线路相位标志牌：A\B\C套牌组合9．制作工艺：贴膜丝网印刷。
10．根据国标定做，常规板厚0.8mm，1.5mm。
电力线路警示牌产品类型: 电力标志牌产品规格: 4×5cm产品材质: PVC其它规格: 30×40cm注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;。
输电线路标志牌使用规范
输电线路标志牌使用规范一、总则1、输电线路的杆塔上必须装设线路名称、杆号牌以及必要的安全、保护等标志；电缆终端和电缆井内的电缆本体上必须绑扎电缆标识牌；电缆终端头处必须装设电缆线路标志牌。
2、同塔双回、多回线路的每基杆塔上除悬挂线路名称、杆号牌外，还必须加色标标志，导线横担处必须悬挂相应的横担色标牌。
3、所有耐张杆塔、分支杆塔、换位杆塔及其前后各一基杆塔上，均应有明显的相位标志。
4、标志牌安装的位置应正确、醒目，杆塔上一般设在4号腿处（面向大号侧），跨越公路的两侧杆塔则应设在面向公路一侧；电缆线路标志牌固定于电缆终端构架的易见侧；电缆标识牌绑扎在电缆终端和电缆井内的电缆本体的易见侧；直埋电缆在直线段每隔100m处、电缆接头处应设置明显的电缆线路标志桩。
5、杆号牌及相色牌杆塔上的悬挂位置：110kV及以上线路悬挂高度距地面5—12m，110kV以下距地面高度不低于2.5m。
横担色标牌悬挂于导线横担处。
6、“禁止攀登高压危险”牌固定于杆塔的爬梯上，其他各类禁止牌如禁止放风筝牌等固定于杆塔身部易发现的部位，牌底边距地面高1.5—3.0m。
7、标志牌应采用坚固耐用的材料制作，如搪瓷板，金属板和阻燃的塑料板等。
标桩采用方柱混凝土或石质材料。
二、各类标志说明1、禁止标志牌1.1禁止标志牌的基本形式是一长方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形补充标志，图形上、下间隙、左右间隙相等。
1.2禁止标志牌长方形衬底色为白色，圆形斜杠为红色，禁止标志为黑色，补充标志为红底黑字、黑体字。
1.3禁止标志牌的制图标准及参数（单位：mm）参数种类ABA1D（B1）D1C35—110kV4003209224419519220—500kV500400115305244241.4禁止标志牌范例2、杆号牌2.1杆号牌基本形式为一长方形衬底牌。
2.2杆号牌底色为线路色标，线路名称及杆号字体颜色与底色对比度要大。
2.3杆号牌的制图标准及参数（单位：mm）参数种类BB1AA1A235—110kV400370320290190220—500kV5004704003702453、横担色标牌3.1横担色标牌基本形式为一L形颜色牌。
