建筑构造分析
建筑构造分析
2）梯段尺度 楼梯的宽度必须满足上下人流及搬运物品的需要。从确保安全 角度出发，楼梯段宽度是由通过该梯段的人流数确定的。楼梯 梯段的最大坡度不宜超过38o；当坡度小于20o时，采用坡道； 大于45o时，则采用爬梯。 3）平台宽度
4）梯井宽度 5）楼梯尺寸计算 6）栏杆扶手尺度：楼梯栏杆扶手的高度，指踏 面前缘至扶手顶面的垂直距离。楼梯扶手的高 度与楼梯的坡度、楼梯的使用要求有关，很陡 的楼梯，扶手的高度矮些，坡度平缓时高度可 稍大。在30o左右的坡度下常采用900mm ；儿 童使用的楼梯一般为600mm。对一般室内楼梯 ≥900mm，靠梯井一侧水平栏杆长度＞500mm， 其高度≥1000mm，室外楼梯栏杆高≥1050 mm。 7）楼梯净空高度
暗沟
目录
变形缝 由于温度变化、地基不均匀沉降和地震因素的影响，易 使建筑物发生裂缝或破坏，故在设计时应事先将房屋划分成 若干个独立的部分，使各部分能能自由地变化。这种将建筑 垂直分开的预留缝称为变形缝。包括伸缩缝、沉降缝和防震 缝三种。
楼地层
· 楼地层的基本组成
楼地层包括楼盖层和地坪层，是水平方向分隔房屋空间的承重构件，楼盖层分隔上 下楼层空间，地坪层分隔大地与底层空间。 楼盖层通常由面层、楼板、顶棚三部分组成： ①面层：又称楼面或地面。 ②楼板：它是楼板层的结构层。 ③顶棚：它是楼板结构层以下的构造组成部分。
踏步和栏杆扶手构造
2.扶手形式 2）栏杆与扶手构造 扶手断面形式和尺寸的选择 既要考虑人体尺寸和使用要 求，又要考虑与楼梯的尺度 关系和加工制作的可能性。 3.栏杆扶手连接构造 主要分为以下几点：栏杆与 扶手连接；栏杆与梯段，平 台连接；扶手与墙面连接； 楼梯起步和楼梯转折处栏杆 扶手处理 (a)锚接；(b)焊接；(c)螺栓 连接
一栋建筑构造介绍
一栋建筑构造的介绍可以从以下几个方面展开：
1. 基础：建筑的基础是建筑物最底层的结构，主要作用是支撑整个建筑物，传递荷载到土壤中。
根据不同的地质条件和荷载要求，基础的形式有很多种，如桩基、扩基、箱基等。
2. 墙体：墙体是建筑物的承重和围护结构，分为内墙和外墙。
内墙主要用于分隔建筑空间，外墙除了分隔空间外，还起到防护和装饰的作用。
墙体的材料可以是砖、混凝土、砌块等。
3. 柱和梁：柱和梁是建筑中的主要承重构件。
柱子承受竖向荷载，而梁则承受水平方向的荷载。
它们可以由混凝土、钢材等材料制成。
4. 楼板和屋顶：楼板是建筑的水平承重结构，将荷载从上层传递到底层。
屋顶则是建筑的顶部结构，除了承受雨雪等自然荷载外，还起到保温、防水的作用。
5. 门窗：门窗是建筑物的开口，用于通风、采光和通行。
不同类型的门窗有不同的功能和设计要求。
6. 装饰和设备：除了上述结构部分外，建筑还包括各种装饰材料和设备，如瓷砖、涂料、照明、空调等，这些使建筑更美观、舒适和实用。
7. 结构体系：建筑的结构体系决定了其整体受力性能。
常见的结构体系有框架结构、剪力墙结构、框架-剪力墙结构等。
以上是一栋建筑构造的基本介绍，实际上，每一部分都有其复杂性和专业性，需要建筑师、结构工程师、土木工程师等各专业人
员的协作才能完成。
砖混结构建筑的构造 主体结构的功能及构造分析
2.2 主体结构的功能及构造分析
（2）墙体与构造柱、圈梁等构件连接的构造 ⑦ 圈梁的设置位置规定
• 对于外墙和内纵墙：屋盖处及每层楼盖处均设。 • 内横墙的设置：地震裂度为6、7度地区，屋盖
及楼盖处设置，屋盖处间距不应大于7m，楼盖 处间距不应大于15m，构造柱对应部位；8度地 区，屋盖及楼盖处，屋盖处沿所有横墙，且间 距不应大于7m，楼盖处间距不应大于7m，构 造柱对应部位；9度地区，屋盖及每层楼盖处， 各层所有横墙。
砖混结构建筑的构造分析
2.2 主体结构的功能及构造分析
2.2.2 砖混结构建筑的主体结构类型及构造分析 2.2.2.1 墙体构造
（2）墙体与构造柱、圈梁等构件连接的构造 ① 墙体与构造柱连接的构造——砖混结构建筑的弱点
地震造成的破坏
地基不均匀沉降造成的裂缝 地基不均匀沉降分布曲线
2.2 主体结构的功能及构造分析
• 纵横墙交接处的圈梁应有可靠的连接。刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构 件可靠连接。
• 圈梁的宽度易与墙厚相同。当墙厚大于等于240mm时，圈梁的宽度不易小于2/3墙厚；圈 梁高度应为砌体厚度的倍数，并不小于120mm；设置在软弱粘性土、液化土、新近填土或 严重不均匀土质上的基础内的圈梁，其截面高度不应小于180mm。
2.2 主体结构的功能及构造分析
2.2.2 砖混结构建筑的主体结构类型及构造分析 2.2.1.1主体结构的概念
（10）墙体自身的构造——砖的尺寸
• 为了与100毫米的建筑模数制相匹配，人们在设计砖时，按照“四块砖的长度等于1 米”、“八块砖的宽度等于1米”、“十六块砖的厚度等于1米”进行了砖的尺寸设计。
• 这种砌筑形式适合于砌一砖（240墙）及 一砖半墙（370墙）。
建筑构造及分析
建筑构造及分析随着城市化进程的加速推进，建筑作为城市的重要组成部分，在我们生活中扮演着至关重要的角色。
理解建筑构造及其分析对于建筑师、工程师和相关从业人员来说至关重要。
本文将重点探讨建筑构造的基本概念、分析方法以及相关实践案例。
一、建筑构造的基本概念1.1 结构体系结构体系是建筑物内部的骨架，用于将荷载传递到地基上。
常见的结构体系包括框架结构、壳体结构和悬索结构等。
框架结构通过水平和垂直构件的相互作用来承载荷载，壳体结构则是一种对称或非对称的曲面结构，悬索结构则是利用悬挂在支柱或塔上的悬索来承载荷载。
1.2 结构材料结构材料是建筑构造中的重要组成部分，常见的结构材料包括钢筋混凝土、木材和钢结构等。
钢筋混凝土是一种由钢筋和混凝土组成的复合材料，具有优良的抗压性能和可塑性。
木材则是一种传统的结构材料，具有良好的抗拉强度和抗压性能。
钢结构则由钢材构成，具有较强的承载能力和稳定性。
二、建筑构造的分析方法2.1 受力分析受力分析是建筑构造分析的基础，通过分析结构在外部荷载作用下的受力情况，确定结构的稳定性和安全性。
受力分析包括静力分析和动力分析两种方法。
静力分析是将荷载转化为等效力，通过平衡方程和力学原理计算结构的受力状态。
动力分析则是考虑荷载的动态特性，通过求解结构的振动特性和响应来评估结构的受力状态。
2.2 结构设计结构设计是建筑构造分析的关键环节，根据受力分析的结果确定合适的结构形式和尺寸，以保证结构的安全性和经济性。
结构设计除了考虑受力分析外还需要考虑结构的承载能力、刚度、变形和稳定性等方面。
随着计算机技术的发展，结构设计也借助于计算机辅助设计软件，提高了设计师的工作效率和设计质量。
三、建筑构造的实践案例3.1 古代建筑古代建筑是建筑构造的重要实践案例，其构造方法和技术令人惊叹。
例如，中国的古代木结构建筑采用榫卯结构，利用木榫和榫槽将构件连接起来，形成稳定的整体结构。
埃及的金字塔则采用巨大的石块堆砌而成，通过斜坡和内部腔室的形状实现结构的稳定。

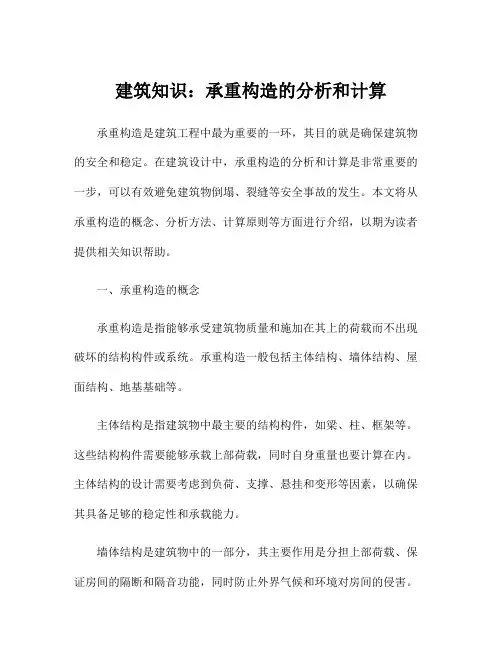

建筑知识：承重构造的分析和计算
建筑知识：承重构造的分析和计算承重构造是建筑工程中最为重要的一环，其目的就是确保建筑物的安全和稳定。
在建筑设计中，承重构造的分析和计算是非常重要的一步，可以有效避免建筑物倒塌、裂缝等安全事故的发生。
本文将从承重构造的概念、分析方法、计算原则等方面进行介绍，以期为读者提供相关知识帮助。
一、承重构造的概念承重构造是指能够承受建筑物质量和施加在其上的荷载而不出现破坏的结构构件或系统。
承重构造一般包括主体结构、墙体结构、屋面结构、地基基础等。
主体结构是指建筑物中最主要的结构构件，如梁、柱、框架等。
这些结构构件需要能够承载上部荷载，同时自身重量也要计算在内。
主体结构的设计需要考虑到负荷、支撑、悬挂和变形等因素，以确保其具备足够的稳定性和承载能力。
墙体结构是建筑物中的一部分，其主要作用是分担上部荷载、保证房间的隔断和隔音功能，同时防止外界气候和环境对房间的侵害。
墙体结构应当具备足够的稳定性和刚度，以能够承受水平荷载、温度变化等不同荷载的影响。
屋面结构是建筑物的顶部部分，其主要作用是承载其自身和上部荷载，并保证房间的密闭性和防水性。
屋面结构的设计需要考虑到荷载斜角、雨水和天气因素等多种因素，以确保其具备足够的承载能力和防水功能。
地基基础是建筑物支撑的底端，其主要作用是将建筑物上的荷载引向地下的岩土中，并使建筑物稳定的排放其重力荷载。
地基与地面接触的表面形态是按照一定的坡度来规划的，以确保自然排水和排泄雨水。
地基基础的设计也要考虑不同类型的岩石、土壤等不同的货物类型，以确保其稳定性和持久性。
二、承重结构的分析方法在建筑物设计的过程中，一般需要采用弹性分析方法来进行承重结构的分析。
弹性分析是以分析建筑物结构在弹性限制下的情况进行研究，能够提供各种荷载情况下的结构变形、应力和变形的估算结果。
弹性分析方法根据不同的荷载类型分为静力分析和动力分析两种。
静力分析是根据所设定的荷载条件，分析静力平衡方程来求出结构的受力情况和变形情况。
大型公共建筑的设计与构造分析
大型公共建筑的设计与构造分析近年来，城市化进程加速，大型公共建筑在城市中扮演着至关重要的角色。
它们不仅提供着社会公共服务，还展示着城市的形象和文化底蕴。
本文将对大型公共建筑的设计与构造进行分析。
一、功能与需求分析大型公共建筑的设计首先要满足其功能和需求。
比如，一个体育馆应能容纳大量观众并提供舒适的观赛体验；一个博物馆应具备良好的展示和保护文物的能力。
因此，在设计之初，必须明确建筑的主要功能，以确保设计与建筑物的功能相契合。
二、外观与空间布局大型公共建筑的外观设计直接决定了其在城市中的形象。
一方面，外观设计要与城市环境相协调，融入城市风貌；另一方面，要有独特的设计特色，以吸引人们的眼球。
同时，在空间布局上，建筑师要根据功能需求，合理划分各个功能区域，并在空间上营造出流畅的通道和舒适的交流空间。
三、结构与材料选择对于大型公共建筑，结构设计的稳定与安全至关重要。
建筑结构的选择应根据建筑的类型和高度，同时还要考虑地质条件、气候特点等因素。
常用的结构形式包括框架结构、悬挑结构、钢结构等。
此外，材料的选择也是一个重要的方面。
选用适合的材料，既要考虑美观性，又要兼顾耐久性和环保性能。
四、节能与环保设计随着全球环境问题的凸显，大型公共建筑的节能与环保性能被越来越重视。
在设计上，要充分利用自然光线和空气流动，减少能源和水资源的消耗。
同时，还应注重建筑物的保温隔热性能，采用节能材料和设备，实现能源的高效利用。
此外，还应考虑建筑物的灰水处理和垃圾分类等环保设施。
五、人性化设计人性化设计是大型公共建筑的重要内容。
在建筑内部，应为使用者提供方便舒适的服务。
比如，为老年人和残障人士提供无障碍通道和设施；为儿童设置合适的活动空间等。
此外，建筑物的设计还应兼顾环境的适应性，将自然元素融入建筑中，提供舒适的室内环境。
六、文化与传承大型公共建筑作为城市的标志性建筑，应能体现当地的文化特色和传统。
设计师可以通过建筑形态、色彩、装饰等方面表达出当地的文化底蕴，增加建筑物的文化内涵。
建筑结构设计与分析
06
CATALOGUE
建筑结构设计实例分析
某高层住宅楼的结构设计分析
总结词
结构合理、经济适用
详细描述
该高层住宅楼的结构设计采用了框架-剪力墙结构体系 ，通过合理的梁、柱布置，实现了结构的整体稳定性 和抗震性能。同时，设计过程中充分考虑了经济适用 性，优化了材料用量和建筑成本。
大跨度结构的抗震设计分析
智能化设计
总结词
随着信息化技术的发展，建筑结构设计将越来越智能化 ，实现自动化、精细化、动态化的设计和管理。
详细描述
通过引入人工智能、大数据等技术，建筑结构设计将实 现自动化建模、优化和分析，提高设计效率和质量。同 时，利用物联网技术，可以实现建筑结构的实时监测和 预警，提高建筑物的安全性和耐久性。
砌体结构
总结词
砌体结构是一种传统的建筑结构形式，以砖石为主要承重材料，具有较好的抗 压和抗剪性能。
详细描述
砌体结构采用砖石、混凝土等材料砌筑而成，具有较好的耐久性和稳定性。同 时，砌体结构施工工艺简单，成本较低。然而，砌体结构的自重大，抗震性能 较差，需要加强抗震措施。
钢结构
总结词
钢结构建筑以钢材为主要承重材料，具有高强、轻质、环保等优点，是现代建筑的重要 形式之一。
建筑结构设计与分 析
contents
目录
• 建筑结构设计概述 • 建筑结构类型与特点 • 建筑结构设计分析方法 • 建筑结构设计中的优化策略 • 建筑结构设计的未来发展趋势 • 建筑结构设计实例分析
01
CATALOGUE
建筑结构设计概述
建筑结构设计的概念
建筑结构设计是指根据建筑物的使用功能、环境条件和安全要求，通过合理的结 构选型、构件设计和构造措施，使建筑物能够安全、经济、有效地承受各种作用 力的过程。
结构设计知识：结构设计中的构造排布分析
结构设计知识：结构设计中的构造排布分析结构设计是工程设计的一个重要分支，它关乎建筑的安全、稳定和耐久性等关键性能。
其中，构造排布分析是结构设计的关键步骤之一。
本文将介绍结构设计中的构造排布分析。
1.构造排布分析的定义构造排布分析是指将建筑物的各个结构构件在三维空间内排列组合，确定结构体系的整体布局和框架性质的过程。
这一步骤的核心目的是确保结构体系的稳定性和承载能力，使其能够安全、可靠地承受预定荷载和外力作用。
2.构造排布分析的主要内容在构造排布分析中，主要包括以下方面的内容：（1）确定结构体系的类型及其性质。
不同类型的结构体系，具有不同的排布方式和受力特点。
因此，在构造排布分析中，首先要确定结构体系的类型，例如悬臂桁架、刚架、框架等，并根据不同结构体系的受力机理确定它们的性质。
（2）分析荷载的作用。
种类繁多的荷载作用于建筑物上，如静载荷、动载荷、温度荷载和地震荷载等。
对于不同类型的荷载，需要分别进行分析，确定它们的大小、方向和作用区域等，并融入到构造排布分析中。
（3）确定结构构件及其材料。
结构构件的类型和材料，对结构体系的排布方案产生重要影响。
在构造排布分析中，需要选择适合荷载、稳定性和承载力等方面的结构构件及其材料。
（4）合理设定结构节点。
结构节点是构成结构体系的重要组成部分，影响整个结构的力学性能。
合理设定节点位置和形式，有助于提高结构体系的整体性能，进而优化结构的排布方案。
（5）绘制结构草图和荷载草图。
根据以上分析内容，可以绘制出结构草图和荷载草图，形象地反映建筑物的结构、荷载和受力状态，并用于后续的结构设计和验算。
3.构造排布分析的实现方法构造排布分析可以通过多种手段实现，在数字化设计环境下，常采用计算机辅助设计（CAD）软件进行。
通过模拟荷载作用和结构体系的受力行为，在CAD软件中不断调整结构构件的类型、位置和性质，确定最适合的结构排布方案。
此外，在实际工程设计过程中，也可通过实物模型或原型的制作，模拟结构的排布、荷载受力等情况，并进行试验验证，以评估其结构性能和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图书馆墙面嵌缝
图书馆墙面
使用嵌缝石膏，防水防 开裂。
填缝料是由水泥、石英沙、颜料、有机酸金属盐 组成；本发明的填缝料在使用过程中形成高憎水 性表面，具有防水、多彩、抗龟裂、防灰尘、环 保的特点，适用于外墙砖、地砖、内墙砖、石材 以及广场砖的填缝。
干挂石材嵌缝
图书馆外墙面干挂石材
石材干挂缝隙可以直接用云 石胶填充。云石胶基于不饱 和聚酯树脂，适用于各类石 材间的粘接或修补石材表面 的裂缝和断痕，常用于各类 型铺石工程及各类石材的修 补、粘接定位和填缝。
嵌缝剂
嵌缝剂，是由高分子材料及基 料配制而成的一种灰色粉剂， 主要用于各种釉面砖、大理石、 花岗石等各种石材缝道的勾嵌。 具有很好的粘结性，可使所嵌 道无裂纹产生，以防止潮湿及 雨水渗透到墙体内部，特别是 冬季渗进缝道的水份结冰后所 造成的粘贴砖的脱落，同时还 可以减少水泥砂浆中游离钙的 析出，使粘贴面保持美观。
1、 用铝型材外包边或直接将接缝盖住； 2、 用橡胶条盖住接缝，直接暴露固定 螺旋或柳钉； 3、 除了使用橡胶的方法外，暴露的固 定配件或铝型材都必须对表面进行处理， 如烤漆。
热接缝与冷接缝
热接缝就是在沥青混凝土没有降温前， 马上接铺上旁边的沥青混凝土。一般不 碾压，马上接铺上再碾压成型。 冷接缝就是碾压后，重新切割为企口后， 再铺沥青混凝土。
铝塑板吊顶接缝方式
图书馆铝塑板吊顶
分为两大类，一类是将 固定点隐藏起来， 另一类是允许将固定点 外露。
铝塑板吊顶接缝方式
一、固定点隐藏： 1、 使用密封胶材料如胶或橡胶隐 蔽； 2、 使用边框铝型材或装饰型铝型 材遮盖； 3、 将铝塑板折边后，固定点放在 里面。
铝塑板吊顶接缝方式
云石胶
云石胶的应用：云石胶目前已经在中国北 方得到了广大石材用户，和建筑工业等方 面的认可。粘接石材试验，效果很好。石 材行业的云石胶触变性强，柔滑细腻，不 带胶，拉出的胶线长，在文化石的生产中 非常适合。另外云石胶的耐候性强，不黄 变。耐水煮性强，云石胶固化24小时后， 水浸泡10小时，然后沸水蒸煮5小时，仍 然保持强劲的粘结力。
建筑构造分析
班级：XXXXXX 姓名：XXX 学号：XXXXX
考察对象
逸夫图书馆
主要内容
勾缝 胀缝 胀缝的危害 填缝 嵌缝 嵌缝剂 接缝 热接缝与冷接缝
勾缝
勾缝是指外墙砖两块砖之间所 用硬物勾的那个缝 缝的作用是 有效的让上下左右砖之间的连 接更为牢固.作用是为了美观. 帖砖的时候用高标号的水泥浆 涂抹在砖的背面再帖在外墙上 使其与墙连接紧密,检查是时候 用钢筋或者其他硬物轻轻敲击 看是否有空壳是声音,如果有声 音那么说明那砖连接不够紧密 应该重帖.
嵌缝石膏
嵌缝石膏是一种以石膏为主要原料和多种添加剂混合 而成的墙面修补材料.干缩强度底,收缩变形小,和易性 好,施工性能优异。适用于有建筑墙体板缝填充。如： 水泥板、石膏板、顶板和钉孔等填充以及其他需要嵌 缝部位，本品有较强的粘结力，是室内装潢装饰必不 可少的配套产品。
接缝
接缝是指屋面防水完成后，防水卷材或 防水涂层的拼接接缝是否符合规范要求。
胀缝
胀缝指的是在水泥混凝土路面板上设置 的膨胀缝。其作用是使水泥混凝土板在 温度升高时能自由伸展，应采用胀缝。
胀缝的病害
胀缝的病害集中表现为胀缝两侧的板 块挤碎破角、错台、啃边，出现这样的 病害主要原因是从思想对胀缝施工不重 视、不按规范要求施工、未能按要求进 行养护 。
填缝
填缝,就是对原有的缝隙(如 伸缩缝\沉降缝\变形缝等)用 填充材料进行填充,一般是通 缝。
