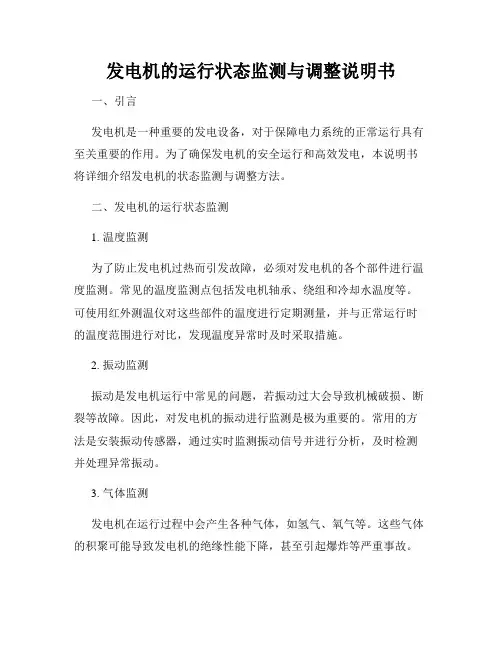

发电机的运行状态监测与调整说明书
发电机的运行状态监测与调整说明书一、引言发电机是一种重要的发电设备，对于保障电力系统的正常运行具有至关重要的作用。
为了确保发电机的安全运行和高效发电，本说明书将详细介绍发电机的状态监测与调整方法。
二、发电机的运行状态监测1. 温度监测为了防止发电机过热而引发故障，必须对发电机的各个部件进行温度监测。
常见的温度监测点包括发电机轴承、绕组和冷却水温度等。
可使用红外测温仪对这些部件的温度进行定期测量，并与正常运行时的温度范围进行对比，发现温度异常时及时采取措施。
2. 振动监测振动是发电机运行中常见的问题，若振动过大会导致机械破损、断裂等故障。
因此，对发电机的振动进行监测是极为重要的。
常用的方法是安装振动传感器，通过实时监测振动信号并进行分析，及时检测并处理异常振动。
3. 气体监测发电机在运行过程中会产生各种气体，如氢气、氧气等。
这些气体的积聚可能导致发电机的绝缘性能下降，甚至引起爆炸等严重事故。
因此，定期进行气体监测，尤其是监测氢气浓度，可以帮助预防潜在的安全隐患。
4. 绝缘监测发电机的绝缘质量对于电机运行的安全和可靠性至关重要。
通过使用绝缘电阻测量仪，可对发电机的绝缘状况进行监测。
一般来说，绝缘电阻值越大，表明绝缘质量越好。
若绝缘电阻值较低，则需要采取相应的维护和修复措施。
三、发电机的状态调整1. 温度调整发电机的温度过高或过低都有可能引起故障，因此在监测到温度异常时，需要及时调整温度。
对于发电机过热的情况，应检查冷却系统是否正常运行，若存在故障则及时维修；对于发电机过冷的情况，则需要适当增加机组负荷或加热措施。
2. 振动调整发电机的振动异常可能会导致机械部件的疲劳破坏，因此需要及时进行振动调整。
首先，检查机组的整体平衡情况，如果存在不平衡问题，则需进行动、静平衡的调整；其次，检查轴承的润滑状况，若发现润滑不良，应加注合适的润滑油。
3. 气体调整发电机产生氢气的原因往往是绕组绝缘降解，因此需要采取措施加以调整。

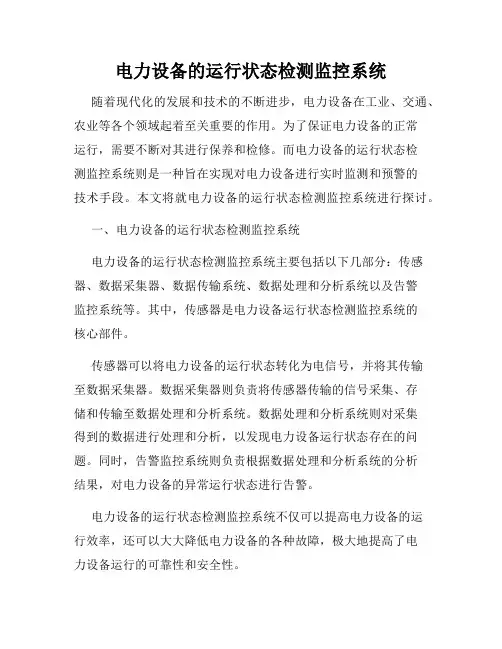

电力设备的运行状态检测监控系统
电力设备的运行状态检测监控系统随着现代化的发展和技术的不断进步，电力设备在工业、交通、农业等各个领域起着至关重要的作用。
为了保证电力设备的正常运行，需要不断对其进行保养和检修。
而电力设备的运行状态检测监控系统则是一种旨在实现对电力设备进行实时监测和预警的技术手段。
本文将就电力设备的运行状态检测监控系统进行探讨。
一、电力设备的运行状态检测监控系统电力设备的运行状态检测监控系统主要包括以下几部分：传感器、数据采集器、数据传输系统、数据处理和分析系统以及告警监控系统等。
其中，传感器是电力设备运行状态检测监控系统的核心部件。
传感器可以将电力设备的运行状态转化为电信号，并将其传输至数据采集器。
数据采集器则负责将传感器传输的信号采集、存储和传输至数据处理和分析系统。
数据处理和分析系统则对采集得到的数据进行处理和分析，以发现电力设备运行状态存在的问题。
同时，告警监控系统则负责根据数据处理和分析系统的分析结果，对电力设备的异常运行状态进行告警。
电力设备的运行状态检测监控系统不仅可以提高电力设备的运行效率，还可以大大降低电力设备的各种故障，极大地提高了电力设备运行的可靠性和安全性。
二、电力设备的传感器系统电力设备的传感器系统是电力设备运行状态检测监控系统的关键部分之一。
传感器可以将电力设备的运行状态转化为电信号，并将其传输至数据采集器。
不同类型的电力设备需要安装不同类型的传感器。
例如，变压器需要安装油位传感器、温度传感器、振动传感器等，而高压开关则需要安装电流互感器、电压传感器、漏电流传感器、接地电流传感器等。
这些传感器可以将电力设备的各项参数信息实时传输至数据采集器，以便进行数据分析和处理。
传感器的选择十分重要，传感器的精度和稳定性直接影响到电力设备的监测效果。
如果传感器的精度不高，或者传感器中出现故障，则会导致数据采集的结果不准确，影响电力设备的运行。
三、电力设备的数据采集器系统电力设备的数据采集器系统基于物联网技术，可以实现对电力设备的实时监测和数据采集。
异步电动机的状态监测与故障诊断技术综述
异步电动机的状态监测与故障诊断技术综
述
异步电动机是工业生产中常用的一种电动机，其具有结构简单、可靠性高、维护成本低等优点，因此被广泛应用于各种机械设备中。
然而，由于其工作环境复杂，使用寿命长，容易出现各种故障，因此需要对其进行状态监测与故障诊断。
异步电动机的状态监测主要包括振动、温度、电流、功率因数等方面的监测。
其中，振动是最常用的一种监测方式，通过振动传感器对电动机的振动进行监测，可以判断电动机的运行状态是否正常。
温度监测可以通过温度传感器对电动机的温度进行监测，可以判断电动机是否存在过热等问题。
电流监测可以通过电流传感器对电动机的电流进行监测，可以判断电动机是否存在过载等问题。
功率因数监测可以通过功率因数仪对电动机的功率因数进行监测，可以判断电动机是否存在功率因数低等问题。
异步电动机的故障诊断主要包括轴承故障、绕组故障、转子故障等方面的诊断。
其中，轴承故障是最常见的一种故障，可以通过振动信号分析、声音信号分析等方式进行诊断。
绕组故障可以通过电流信号分析、绝缘电阻测试等方式进行诊断。
转子故障可以通过电流信号分析、转子电阻测试等方式进行诊断。
异步电动机的状态监测与故障诊断技术是保障电动机正常运行的重要手段，可以有效地提高电动机的可靠性和使用寿命，降低维护成
本，对于工业生产具有重要的意义。
电力系统中成套电器的运行状态监测与诊断
电力系统中成套电器的运行状态监测与诊断电力系统是保障电力供应的重要设备，其中成套电器扮演着至关重要的角色。
成套电器的正常运行对于电力系统的稳定运行具有重要意义。
因此，对成套电器的运行状态进行监测与诊断显得尤为必要。
本文将着重探讨电力系统中成套电器的运行状态监测与诊断的重要性以及相关的技术与方法。
一、电力系统中成套电器的运行状态监测1.1 成套电器的运行状态监测概述成套电器的运行状态监测是指通过对电力系统中各个成套电器的运行参数进行实时、准确地监测，以获取成套电器的运行状态信息。
这些运行参数可以包括电流、电压、温度、压力等。
通过对这些参数的监测，可以实时掌握成套电器的工作状态，预测潜在故障，并采取相应的措施进行处理。
1.2 成套电器运行状态监测的重要性成套电器作为电力系统中的重要组成部分，其运行状态直接影响着电力系统的稳定性和安全性。
因此，对成套电器的运行状态进行监测具有重要的意义。
首先，成套电器的运行状态监测可以提前发现电气设备的运行异常情况，及时采取措施进行维修或更换，避免因电气设备故障引发的事故。
其次，成套电器的运行状态监测有助于合理调度电力系统，保障电力系统的稳定运行。
通过对不同电器的状态信息进行分析和比较，可以对电力系统中电流负荷进行平衡，避免电力负荷的不均衡引发的问题。
最后，成套电器的运行状态监测还可以提高电力系统的运行效率和经济性。
及时发现设备的故障或运行不正常，可以采取相应的维修或优化措施，提高设备的运行效率和延长使用寿命，减少电力系统维护成本。
二、电力系统中成套电器的运行状态诊断2.1 运行状态诊断的概念电力系统中成套电器的运行状态诊断是指通过分析成套电器的运行参数的变化和故障特征，对电力系统中的成套电器进行故障诊断和预测。
通过诊断，可以及时判断成套电器的运行状态是否正常，预测设备运行寿命和故障概率，并制定相应的维修和更换计划。
2.2 运行状态诊断的方法和技术成套电器的运行状态诊断方法和技术主要包括以下几个方面：2.2.1 信号处理技术采用信号处理技术，对成套电器的运行参数进行采样和处理，提取出有价值的信息。
电力系统运行状态监控与控制
电力系统运行状态监控与控制随着电力系统规模的不断扩大，实现电网安全稳定运行已成为电力系统运行控制的一个重要课题。
电力系统运行状态监控与控制是指对电力系统中各种设备、系统参数和运行状态进行实时监控，并通过控制策略对电力系统的各种异常状态和故障进行监测、预测、诊断和控制，从而保障电力系统的安全稳定运行。
1. 电力系统运行状态监控在电力系统运行过程中，实时监控电力系统的各种设备、系统参数和运行状态，对于预防并避免突发事故具有重要意义。
电力系统运行状态监控通过使用传感器、监控仪表和数据采集系统等手段，对电力系统的各种设备、系统参数和运行状态进行实时监测，并将所有监测到的信息汇集起来，形成最新的电力系统运行状态模型。
电力系统运行状态模型不仅包括所有主要设备的当前操作状态，还包括各个节点的电压、电流、功率等参数。
电力系统运行状态模型可以通过实时反馈监测数据，实现对电力系统的安全稳定运行监测。
如果电力系统检测到异常状态，系统可以通过独立的安全检测模块进行预警，并通过人工介入或自动控制进行修复。
2. 电力系统运行控制电力系统运行控制是指对电力系统中各种设备、系统参数和运行状态进行实时控制，通过控制策略对电力系统的各种异常状态和故障进行监测、预测、诊断和控制，从而保障电力系统的安全运行。
电力系统运行控制采用的是集中控制或分布式控制，集中控制主要对系统的整体运行进行控制，而分布式控制则对系统的各个子系统进行控制。
在电力系统运行过程中，总控制中心向分控制中心发送控制指令，实现分控制中心内各系统设备的动态调整和协调，从而保证电力系统的稳定运行。
集中控制和分布式控制结合可以使电力系统实现更加完善的监控和控制。
3. 电力系统运行状态监控与控制的具体实现电力系统运行状态监控与控制需要使用到一系列技术手段。
其中最主要的手段就是采用先进的计算机技术和通信技术，利用高速互联网和通信网络实现电力系统运行状态的监控和控制。
此外，电力系统运行状态监控与控制也可以采用人工智能技术，通过机器学习、图像处理、语音识别、自然语言处理和深度学习等技术，快速分析、识别电力系统运行状态，并提供最优的应对策略，从而快速维护电力系统的稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
兰州理工大学技术工程学院
微机原理及应用
课
程
设
计
班级：焊接工艺与控制工程2班
姓名：史鹏举
学号：09050227
时间：二〇一一年十二月
目录
引言 (3)
1硬件设计 (3)
1.1 信号采集单元 (4)
1.2 I/O单元 (5)
1.3 通讯单元 (8)
1.4 CPU单元 (9)
2 软件设计 (11)
3抗干扰措施 (12)
4结论 (12)
引言
随着电子技术的发展，电动机运行状态监测系统正向基于现场总线的智能型方向发展。
电机参数的监测(特别是动态参数的实时监测)可为判别电机运行质量提供不可缺少的数据.我所设计的这种电机运行状态监测系统,是由一台单片机及电机外围电路组成,构成主从方式工作.输入的模拟信号首先送到前置处理部分,再送到差分放大器.采用双端输入单端输出,再经低通滤波器送入A/D转换器,而后进入单片机.单片机的数字量,在LED显示器实时显示。
这样就大大提高了参数的监测精度而且加强抗干扰能力。
采用单片机，使外围电路减少，可靠性增强，性价比提高，并具有一下特点:采用空芯电流互感器，电路和分量程放大电路进行电流采样，可提高电流的采样范围，保证大范围的采样，且采样线性度高；根据热容情况判断电动机的过载引起的发热（温度）状态，最大发挥电动机的过载能力；用微处理器可实现实时监测，可在设定时间范围内跳闸保护。
1 硬件设计
电动机运行状态监测系统，用H8/3687FP单片机实现电动机的保护功能。
在硬件方面主要由三相电流信号采样、电压信号采样、键盘接口、显示部分、控制输出、报警输出、通信接口等几部分构成，下面
分别对其中的关键部分作简要介绍。
1.1 信号采集单元
电动机运行状态监测系统采用交流采样算法计算被测信号。
采样方式是按一定周期（称为采样周期）连续循环实时采样被测信号一个完整的波形（对于正弦波只需采样半个周期即可），然后将采样得到的离散信号进行真有效值运算，从而得到被测信号的真有效值，这样就避免了被测信号波形畸变对采样值的影响。
信号采集单元的功能取样、整流、放大互感器二次测的输出信号，将这些信号转换为单片机可处理的信号。
电动机运行状态监测系统中处理三相电流信号、电压信号的信号采集放大电路原理都相同，现以一路电流信号采集放大电路为例说明电路工作原理。
图1 信号采集放大电路
信号采集放大电路如图1所示。
在图中二极管A1、A7是双向二
极管，对后级电路起到过压保护作用。
当输入的信号在正常范围内，A1、A7不起作用，当输入信号超出正常范围（或有脉冲干扰信号出现）时，A1、A7导通，防止超出后级电路端口范围的信号进入后级电路，破坏后级A/D电路。
CR1为取样电阻，将从CT1输出的电流信号转变为电压信号。
LM324和CR4，CR7，CR10，CR13组成同相放大电路将电压信号放大后输入A/D转换电路。
图1中LM324采用双电源供电，这样可以保证LM324输出电压达到5V充分利用A/D转换提高显示精度。
图1中通过运放将输入信号进行分档处理，小信号从P1.0输出大信号从P1.1输出。
这样处理是因为：电动机保护器要处理的电流范围很宽（要从电动机1倍额定电流到10倍额定电流），分档处理可以提高测量精度。
1.2 I/O单元
开关量输入处理电路如图2所示。
电路开关量由IN1～IN7输入，通过光藕后产生IS1～IS7，并行信号IS1～IS7输入到74HC165，通过74HC165将并行信号转换为串行信号传送给CPU。
电阻R11～R18起到限流作用保护光耦中的二极管不被损坏。
RS1～RS8是上拉电阻与电容CS～CS8配合使用既可以稳定光耦输出电平又可以在上电时对光耦起到保护作用。
图2 开关量输入电路
继电器控制电路如图3所示。
JDQ1～JDQ4与CPU连接，三极管QJ11～QJ14的供电电压是+5V，三极管QJ1～QJ4的供电电压是+24V。
现以QJ11，QJ1这路控制电路来说明电路工作原理，当CPU输出高电平时三极管QJ11不导通，OUT11不会输出电流光藕不会导通，JT1也输出高电平，QJ1不会导通继电器不会动作。
当CPU输出低电平时三极管QJ11导通，OUT1输出高电平使光耦导通， JT1变为低电平，三极管QJ1导通OUT1输出低电平使继电器发生动作。
图3中二极管DJ1～DJ4作为继电器续流二极管。
图3 继电器控制电路
控制输出部分可采用机电式继电器或固体继电器。
前者价格便宜，市场产品丰富，驱动线路也比较简单，但可靠性和使用寿命有限，且在触点动作时会产生“火花”，严重时可影响系统的正常工作。
因此，在PCB板布局时应将继电器尽量远离单片机并靠近仪表的输出端口。
另外，在继电器线圈两端应并联续流二极管，否则在继电器线圈断电瞬间会产生较高的感应电压，从而破坏电路。
固态继电器具有寿命长、性能稳定，无火花等特点，本设计考虑到产品
的可靠性要求采用固态继电器。
1.3 通讯单元
通讯电路如图4所示。
通讯电路实现将CPU串口输出电平转换到RS485电平。
本电路的巧妙之处在于数据收发直接由硬件来控制，不用CPU参与控制，这样可以节省CPU资源简化程序设计。
图4 通讯电路
1.4 CPU单元
CPU单元是电机保护器的核心单元。
信号采集，各种报警处理，通信功能，显示功能……都是由它来完成的。
本产品采用的CPU芯片是瑞萨公司的H8/3687芯片，该芯片功能如下：62条基本指令；RTC（片上实时时钟，可作为自由运算计数器使用），SCI（异步或者时钟同步串行通信接口）2路，1路IIC接口，8路10位A/D，８位定时器２个（Timer B1,TimerV），16位定时器１个（TimerZ），看门狗定时器，14位PWM，45个I/O引脚（H8/3687N有43个I/O引脚），包括8个可直接驱动LED的大电流引脚（IOL=20mA,@VOL=1.5V），片上复位电源POR电路，片上低电压检测电路（LVD）。
该芯片有两种封装形式：LQFP-64（10mm×10mm）FP-64(14mm×14mm) 。
CPU单元电路如图5所示。
图5 CPU电路
因为A/D功能，IIC功能，RTC，定时器，看门狗等功能都已经集成到芯片内部，所以CPU单元的外围电路十分简洁，各引脚只需外接增加端口驱动能力的上拉电阻和稳定信号的滤波电容即可。
2 软件设计
系统软件要完成三相电流、1路剩余电流、三路电压A/D，各种保护量计算，保护功能判断处理，显示电压、电流，故障记录，按键处理，通讯，变送等功能。
只有合理安排程序流程来完成这些功能，保护器才能可靠工作。
程序流程图如图6所示：
图6 程序流程
3 抗干扰措施
电机运行状态检测系统作为保护电动机装置要具有很强的抗干扰性。
在本系统设计过程中采取如下措施提高产品的抗干扰性：1硬件方面：电源部分加EMC滤波器，高频变压器次级与初级加高压电容，输出部分加滤波电路；信号采集部分增加滤波电路；在作信号处理的各芯片输入口处加端口保护电路；在各芯片电源输入处加去藕电容；继电器两端并联续流二极管，加光耦与CPU端口隔离；不使用的CPU 端口定义为输出状态；PCB板布局时模拟部分与数字部分作分区处理，模拟信号在模拟区域内布线，数字信号数字区域内布线，二者不进入彼此区域内；布线时尽量加粗电源线与地线，信号线走线时走145º线，不走直角线；使用CPU内部看门狗监控程序运行。
2软件方面：各路信号采集都使用软件滤波，增加采样值的准确性。
4 结论
本电动机运行状态监测系统采用可行的设计方案，集测量、保护、控制、通讯于一身，性能安全可靠，可以对电动机实施可靠有效的保护。
在实际使用中完全可以替热继电器、温度继电器等传统的电动机保护产品，替代各种指针式电量表、信号灯、电量变送器等常规元件，简化电动机控制电路，减少柜内电缆连接及现场施工量。
