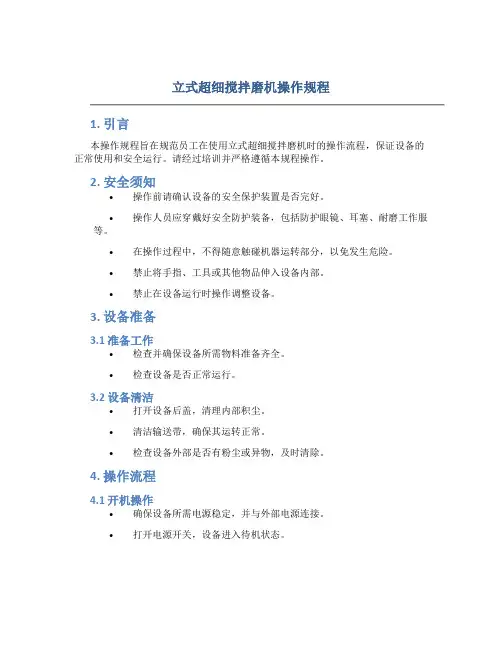

立式超细搅拌磨机操作规程

立式超细搅拌磨机操作规程1. 引言本操作规程旨在规范员工在使用立式超细搅拌磨机时的操作流程,保证设备的正常使用和安全运行。
请经过培训并严格遵循本规程操作。
2. 安全须知•操作前请确认设备的安全保护装置是否完好。
•操作人员应穿戴好安全防护装备,包括防护眼镜、耳塞、耐磨工作服等。
•在操作过程中,不得随意触碰机器运转部分,以免发生危险。
•禁止将手指、工具或其他物品伸入设备内部。
•禁止在设备运行时操作调整设备。
3. 设备准备3.1 准备工作•检查并确保设备所需物料准备齐全。
•检查设备是否正常运行。
3.2 设备清洁•打开设备后盖,清理内部积尘。
•清洁输送带,确保其运转正常。
•检查设备外部是否有粉尘或异物,及时清除。
4. 操作流程4.1 开机操作•确保设备所需电源稳定,并与外部电源连接。
•打开电源开关,设备进入待机状态。
4.2 调整操作参数•使用操作台上的控制面板,设置磨机的操作参数,包括转速、温度、压力等。
•根据物料要求,选择适当的操作参数。
4.3 检查设备状态•检查运输带是否正常运行,是否有异物或粉尘堵塞。
•检查载荷传感器是否正常工作。
4.4 启动设备•按下启动按钮,设备开始运行。
•监视设备运行状态,确保各部件正常工作。
4.5 加料操作•确保物料质量符合要求,且准备齐全。
•打开物料进料装置,将物料缓慢、均匀地投入设备。
•监测物料进料情况,防止过量或不足。
4.6 过程监控•运行过程中,应时刻监控设备状态,包括温度、转速等参数。
•如发现设备异常或物料不合格,应及时停机处理或调整参数。
4.7 停机操作•当物料加工完毕或需要停机时,按下停机按钮。
•关闭电源开关,断开与外部电源的连接。
•清理设备内部、外部的物料残渣,并进行日常维护。
5. 结束语根据本操作规程进行操作,能够保证立式超细搅拌磨机的正常运行并确保操作人员的安全。
请严格按照规程操作,遵守相关安全规定,定期进行设备维护与保养,以保障设备的长期稳定运行。
注意:本操作规程适用于特定型号的立式超细搅拌磨机,如遇操作上的疑问,请与相关技术人员解决。
MLS立式辊磨机培训

•
磨盘和磨机架体之间设有喷口环,气流通过磨机进风口进入喷口环下方,
被碾磨的物料由于风环上方的气流及磨腔内压差的作用,按照预定的流向布
入碾磨区,而比重较大的夹杂物料通过喷口环落入磨腔下部由刮板送出机外。
可以用遮挡喷口环口的方法来改变风环通风面积,即改变风速,以适应物料
的需要。在磨碎过程中,喷口环改变了风在磨腔中的分布,风进入磨机之后,
MLS立式辊磨机
• 1 机器的用途
•
MLS立式辊磨机用于粉磨水泥生料及其它建筑、化工、陶瓷等工业原料。
• 2 技术参数
– 主机技术参数
• 磨辊直径:mm
• 生产能力
190t/h
• 入磨物料粒度
<90mm
• 入磨物料水份
<12%
• 出磨生料细度
<12%R0.08mm
• 磨盘工作转速
25.7r/min
• 磨盘慢转速
经过斜向导向通道,增强了旋风作用,并将物料分离。
3.2.3 磨辊部
磨辊部:三个磨辊互成120°角排列,用上下辊窝及圆柱滚子支撑在压力框架 上,磨辊可以通过磨盘转动的摩擦自转,也可以随压力框架的上下波动而摆 动,这就使磨辊能适应一些非正常物料引起的波动载荷。
•
磨辊体为铸钢结构,分段的磨辊衬板用端面压板紧固,易于更换。在磨
辅助减速器及超越离合器慢速带动主电机,当辅助传动使主电机转速达到额定转
速的~2%时,主电机开始转动,主电机启动后,超越离合器脱开,辅助传动系统停
车。
3.2.2 磨盘部
• 磨盘部:铸造的磨盘底座装在主减速器的上面并用螺栓和销钉把合以传递扭 矩。可更换的磨盘衬板由磨盘支撑,磨盘衬板分成几段并顶在磨盘座外沿的 楔形边缘上,里圈磨盘衬板用压板固定。分段磨盘衬板的表面几何形状决定 着磨辊的倾斜度,即磨辊弧中间与磨盘衬板曲面接触点的法线与铅垂方向呈 15°角。
立磨参数的控制及操作

立磨参数的控制及操作一、立磨参数的控制1、磨机通风(1)风量控制①出磨气体中的含尘(成品)浓度应在550~800m³之间。
②出磨管道风速一般要大于20m/s,避免水平布置。
③喷嘴环处的标准风速为90m/s。
④当物料的易磨性不好,磨机的产量低,喷嘴环风速较低时,根据需要用铁板挡上磨辊后喷嘴环的风孔,减少通风面积,增加风速。
挡多少个孔,要通过平衡计算确定。
⑤根据具体情况通风量可在70%-105%范围内调整,但窑磨串联的系统应不影响窑系统的操作。
(2)风温的控制①生料磨出磨风温不许超过120℃,否则软连接受损,旋风筒分格轮可能膨胀卡停,磨机容易产生振动;煤磨出磨风温视煤质情况而定,挥发分高则出磨风温要低,反之可以高些。
一般控制在100℃以下,以免发生燃烧、爆炸等现象。
②烘磨时入口风温不能超过200℃,以免使磨辊内润滑油变质。
(3)系统漏风系统漏风是指立磨本体及出磨管道、收尘器等处的漏风。
在总风量确定的情况下,系统漏风会使喷嘴环处的风速降低,导致吐渣严重。
出口风速降低,使成品的排出量减少,循环负荷增加,压差升高,总风量减少,易造成饱磨、振动停车,还会降低产量,造成结露。
如果为了保持喷嘴环处的风速,而增加通风量,将会增加风机和收尘器的负荷,浪费能源。
同时也受风机能力和收尘器能力的限制。
德方认为MPS 立式磨系统漏风要低于4% ,根据我国国情,应按低于10%漏风进行风路设计。
2、拉紧力拉紧力的选用与物料特性及磨盘料层厚度有关,因为立磨是料床粉碎,挤压力通过颗粒间互相传递,当超过物料的强度时被挤压破碎,挤压力越大破碎程度越高,因此,越坚硬的物料所需拉紧力越大。
在其他因素不变的情况下,液压装置的拉紧力越大,作用于料床上物料的正压力越大,粉碎效果就越好。
但拉紧力过高会增加引起振动的概率,电动机电流也会相应增加。
因此操作人员要根据物料的易磨性、产量和细度指标以及料床形成情况和控制厚度及振动情况等统筹考虑拉紧力的设定值。
立式辊磨机的安装施工技术

减速机是 整 体 供 货 , 重 量 大 并 且 集 中。减 速 机 型 号 : J L P 4 0 0 , 重约为 1 0 5 t , 优先 考虑 采用 大型拖车和 吊车 。 通过计算 : 减速机最 大组 合 吊装重 为 1 1 0 t 。 吊索 使用 每 单根 4头 , 一对 吊索许用拉力 1 3 6 t , 满足 吊装 要求 。吊装 位置 见 吊装平面布置图 。安装 紧固螺栓并 按照 图纸要 求紧 固到要
4 . 3 减 速 机 吊装
1 ) 在设备安装前 , 土建 工程应具 备下列条 件 : 设 备基 础浇 灌完毕 , 模板撤除 , 混凝 土达 到设计 强度 的 7 0 % 以上 , 并 验收 合格 ; 厂房 内基础四周土方回填好 , 建好 进厂通道 ; 基础具有清
晰 准 确 的 中 心线 , 厂房零米 线及标 高线 ; 施工层 平 台, 步道 , 梯
4 . 4 减 速 机 与 刮料 底 板 之 间 的 密封 装 置 安 装
图、 验收标准 等 ) 认 真测 量 、 记 录, 验 收合 格后 , 方 可进 行安 装
施 工。
1 ) 磨盘安装 : 磨 盘安 装 重 量 较 大 , 仅 次 于 减 速 机 。 磨 盘 直 径: 6 9 0 , 总重约 7 9 t 。必 须采 用 1 5 0 t 履 带 吊 吊装 。选 用 l _ 鱼 l =
常和全厂投产后的经济效益 。主要的 工作原理为放 置在 磨盘 上的物料 受碾辊 的压力和碾辊 与磨盘 间相对运 动的研 磨作
用而 被粉 碎 。 文章 通 过 以“ C K一 4 5 0立 式 辊 磨 机 安 装 ” 为例 , 对 立 式辊 磨 机 的 施 工 要 点 进 行 探 讨 和 总带 吊车 所 需 的 场 地 和 道 路 用 碎 石 铺 平 、 压实 ; 做 好 施 工 方 案 及安全质量技术交底 。
立式锟磨机技术要求

立式辊磨机技术要求一、立式辊磨机介绍:1、立磨又称立式磨、辊磨、立式辊磨。
2、它能够大量利用来自预热器的余热废气,能高效、综合地完成物料的中碎、粉磨、烘干、选粉和气力输送过程,集多功能于一体。
3、由于它是利用料床原理进行粉磨,避免了金属间的撞击与磨损,金属磨损量小、噪音低,而球磨机是单颗粒粉碎,由于单颗粒粉碎的偶然性,使大量的能量消耗在研磨体之间及研磨体与磨机衬板之间的碰撞与磨损上,因而其效率很低。
4、又因为它是风扫式粉磨,带有内部选粉功能,避免了过粉磨现象,因此减少了无用功的消耗,粉磨效率高,与球磨系统相比,粉磨电耗仅为后者的50%~60%。
5、还具有工艺流程简单、单机产量大、入料粒度大、烘干能力强、密封性能好、负压操作无扬尘、对成品质量控制快捷、更换产品灵活、易实现智能化、自动化控制等优点。
6、立磨的技术含量高于球磨机,它是集机(含液压)、电、仪于一体的,功能综合性强的设备,无论是操作或维修的技术要求都超过球磨机。
7、料层厚度一般应控制在80-120mm为好,磨出口温度控制在80~90℃左右。
8、立磨组成:传动装置、磨盘、磨辊、喷口环、液压拉伸装置、选粉装置、润滑系统、机壳等。
9、立式辊磨机工作原理:电动机通过减速机带动磨盘转动,磨辊在磨盘的磨擦作用下围绕磨辊轴自转,物料通过锁风喂料装置从进料口落入磨盘中央,受到离心力的作用向磨盘边移动。
经过粉磨区时,被啮入磨辊与磨盘间碾压粉碎。
磨辊相对物料及磨盘的粉碎压力是由液压拉伸装置提供(适宜的粉碎压力可根据不同物料的硬度进行调节)。
物料在粉碎过程中,同时受到磨辊的压力和磨盘与磨辊间相对运动产生的剪切力作用。
物料被挤压后,在磨盘轨道上形成料床(料床厚度由磨盘挡料环高度决定),而料床物料颗粒之间的相互挤压和磨擦又引起棱角和边缘的剥落,起到了进一步粉碎的作用。
粉磨后的物料继续向盘边运动,直至溢出盘外。
磨盘周边设有喷口环,热气流由喷口环自下而上高速带起溢出的物料上升,其中大颗粒最先降落到磨盘上,较小颗粒在上升气流作用下带入选粉装置进行粗细分级,粗粉重新返回到磨盘再粉磨,符合细度要求的细粉作为成品,随气流带向机壳上部出口进入收尘器被收集下来。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
立式辊磨机技术要求一、立式辊磨机介绍:1、立磨又称立式磨、辊磨、立式辊磨。
2、它能够大量利用来自预热器的余热废气,能高效、综合地完成物料的中碎、粉磨、烘干、选粉和气力输送过程,集多功能于一体。
3、由于它是利用料床原理进行粉磨,避免了金属间的撞击与磨损,金属磨损量小、噪音低,而球磨机是单颗粒粉碎,由于单颗粒粉碎的偶然性,使大量的能量消耗在研磨体之间及研磨体与磨机衬板之间的碰撞与磨损上,因而其效率很低。
4、又因为它是风扫式粉磨,带有内部选粉功能,避免了过粉磨现象,因此减少了无用功的消耗,粉磨效率高,与球磨系统相比,粉磨电耗仅为后者的50%~60%。
5、还具有工艺流程简单、单机产量大、入料粒度大、烘干能力强、密封性能好、负压操作无扬尘、对成品质量控制快捷、更换产品灵活、易实现智能化、自动化控制等优点。
6、立磨的技术含量高于球磨机,它是集机(含液压)、电、仪于一体的,功能综合性强的设备,无论是操作或维修的技术要求都超过球磨机。
7、料层厚度一般应控制在80-120mm为好,磨出口温度控制在80~90℃左右。
8、立磨组成:传动装置、磨盘、磨辊、喷口环、液压拉伸装置、选粉装置、润滑系统、机壳等。
9、立式辊磨机工作原理:电动机通过减速机带动磨盘转动,磨辊在磨盘的磨擦作用下围绕磨辊轴自转,物料通过锁风喂料装置从进料口落入磨盘中央,受到离心力的作用向磨盘边移动。
经过粉磨区时,被啮入磨辊与磨盘间碾压粉碎。
磨辊相对物料及磨盘的粉碎压力是由液压拉伸装置提供(适宜的粉碎压力可根据不同物料的硬度进行调节)。
物料在粉碎过程中,同时受到磨辊的压力和磨盘与磨辊间相对运动产生的剪切力作用。
物料被挤压后,在磨盘轨道上形成料床(料床厚度由磨盘挡料环高度决定),而料床物料颗粒之间的相互挤压和磨擦又引起棱角和边缘的剥落,起到了进一步粉碎的作用。
粉磨后的物料继续向盘边运动,直至溢出盘外。
磨盘周边设有喷口环,热气流由喷口环自下而上高速带起溢出的物料上升,其中大颗粒最先降落到磨盘上,较小颗粒在上升气流作用下带入选粉装置进行粗细分级,粗粉重新返回到磨盘再粉磨,符合细度要求的细粉作为成品,随气流带向机壳上部出口进入收尘器被收集下来。
即为产品,含有水份物料在与热气流接触过程中被烘干,通过调节热风温度,能满足不同湿度物料要求,达到所要求产品水份。
通过调整分离器,可达到不同产品所需粗细度。
10、MPS磨现在已经形成行业标准,MPS是德国的叫法,M---磨;P---摆动支撑;S---碗行磨盘,我们的标准是MLS(N)3626,M---磨;L---立式;S---生料(原料);N---水泥(熟料);36---磨盘直径(分米);26---磨辊直径(分米)。
二、立式辊磨机分类:⑴、各型立磨在结构上的差异最突出的是在磨盘的结构和磨辊的形状及数目上。
⑵、不同类型的立磨在选粉装置上均作了较大改进,现在已经把高效选粉机移植到立磨之中,以取代原来的静态惯性选粉装置,提高了选粉效率,也能更方便地调节成品细度。
⑶、按结构和功能特点分:MPS型立磨、ATOX型立磨、RM型立磨、LM型立磨等。
1、MPS 型立磨:①、MPS型立磨为西德普费佛(Pfeiffer)公司技术,也称非凡磨。
(沈重基于普费佛公司技术开发制造的MLS型磨也属此类)。
该磨采用鼓形磨辊和带圆弧凹槽形的碗形磨盘,粉磨效率较高,磨辊3个,相对于磨盘倾斜安装,相互120°排列。
辊皮为拼装组合式。
②、由三根液压张紧杆传递的拉紧力通过压力框架传到三个磨辊上,再传到磨辊与磨盘之间的料层中。
③、该液压张紧杆不能将磨辊和压力框架在启动磨机时同时抬起,故设有辅助传动装置。
启动时先开辅传,间隔一定时间再开启主传动装置。
2、ATOX型立磨:①、该磨为丹麦史密斯(F.L.Smidth)公司设计并制造。
②、采用圆柱形磨辊和平面轨道磨盘,磨辊辊皮为拼装组合式,便于更换辊皮。
磨辊一般为3个,相互成120°分布,相对磨盘垂直安装。
③、三个磨辊由中心架上三个法兰与辊轴法兰相联为一体。
再由三根液力拉伸杆分别通过与三个辊轴另一端部相联,将液压力向磨盘与料层传递,该液压张紧拉伸杆可将磨辊和中心架整体抬起。
因此,不设辅传,启动时直接开动主传动系统。
3、RM型立磨:①、该磨为西德伯力鸠斯(Polysius)公司技术并制造。
②、主要体现在是以两组拼装磨辊为特点,每组辊子由两个窄辊子拼装在一起,两组共4个磨辊,这两个辊子各自调节它们对应于磨盘的速度。
有利于减少磨盘内外轨道对辊子构成的速度差,从而减轻摩擦带来的磨损,可延长辊皮的使用寿命,还削减了辊和盘间物料的滑移,每个磨辊也为轮胎形,磨盘上相对应的是两圈凹槽形轨道,磨盘断面为碗形结构,磨盘上两个凹槽轨道增加了物料被碾磨的次数和时间,有利于提高粉磨效率。
4、LM型立磨:①、该磨为西德莱歇(Loesche)公司技术并制造。
②、国内引进使用的莱歇磨分两类:一类是由日本宇部(UBE)公司和西德莱歇公司通过技术合作而制造的宇部-莱歇磨,即UBE公司制造的LM型系列;另一类是由美国福勒(Fuller)公司与西德莱歇公司订合同,获准生产的莱歇磨,即Fuller公司制造的LM型系列。
③、大型莱歇磨为4辊式,(低于150t/h产量的型号为两个辊子)。
是锥台型磨辊和平面轨道磨盘,无辊架。
④、磨辊与磨盘间的压力由相应的液压拉伸装置提供。
工作时,通过摇臂作为一个杠杆,把油缸对拉伸杆产生的拉力传递给磨辊,进行碾磨。
⑤、最大的特点是,液压拉伸杆可通过控制抬起磨辊,使拖动电机所需的起动转矩减至最小值。
因而可使用具有70%或80%起动转矩的普通电动机,无辅传。
还设有液压式磨辊翻出装置以简化维修工作。
检修时,只要与液压装置相连,即可使磨辊翻出机壳外,可使磨辊皮更换在一天内完成。
液压控制杆在磨机外部,不需要空气密封,但是当磨辊在粉磨位置时,辊子的气封必须保持抵住磨内500mmH2O的负压,以防止过量含尘气体渗入轴承。
三、基础验收:(以张紧装置下铰链点为参照)1、基础由主机机座、减速机底座、电动机底座、地脚螺栓、张紧装置下支座等组成。
是立磨安装准确,运行平稳的基础,减速机底座有很高的平面度和水平度的要求。
分一次灌浆和二次灌浆,需根据土建设计要求挂钢筋束。
2、基础纵、横中心线与设计图纸的纵、横中心线允许偏差≤±3mm(经纬仪)。
3、基础在全长上的水平度允许偏差≤0.2mm/m(水平仪)。
4、基础基准点标高允许偏差≤±0.5mm。
四、主机底座安装:1、主机底座是一套钢焊接件,埋在混凝土内。
磨机驱动装置和拉紧液压缸固定座都是安装在主机底座上的。
2、主机底座安装中心线与基础中心线允许偏差≤±0.5mm。
3、主机底座在全长上的水平度允许偏差≤0.2mm/m。
五、减速机底座安装:1、减速机底座纵、横中心线与基础的纵、横中心线允许偏差≤±0.5mm。
2、减速机底座在全长上的水平度允许偏差≤0.2mm/m。
3、减速机底座中心位置与主机底座的中心位置应重合,其允许偏差≤0.5mm。
六、下架体(立柱)安装:1、下架体中心线与减速机中心线允许偏差≤±0.5mm。
2、下架体上部水平度允许偏差≤0.2mm/m。
七、磨盘(衬板、挡料环、喷口环、导料锥等):⑴、磨盘装在减速机输出端法兰上,磨盘座与减速器上表面间隙允许偏差≤0.1mm,磨盘座不能倾斜。
⑵、磨盘由T型结构改为Y型结构,增加了刚度,改变了磨盘衬板的固定方式。
⑶、磨盘装置的底部设置有固定回转导轨,磨盘装置通过回转导轨可回转支撑在机体上,磨盘装置与传动装置传动连接。
⑷、由于传动装置不承受磨盘的重量及碾磨压力等高轴向负荷,因此传动装置可采用通用减速机,从而具有结构配置紧凑、工作可靠的优点,可缩短停磨时间,降低设备的使用和维护成本。
⑸、衬板:1、磨盘衬板分块紧固在磨盘上,衬板材料有硬镍铸铁、高铬铸铁和耐磨堆焊等三种材质,寿命大于8000小时。
2、磨盘和衬板接触面的平面度允许偏差≤0.05mm;磨盘和衬板接触面积≥75%。
3、把磨盘衬板铺好后,将楔形垫片楔入磨盘衬板之间的空隙里。
⑹、挡料环:物料被挤压后,在磨盘轨道上形成料床,料床厚度由磨盘挡料环高度决定。
⑺、喷口环:1、喷口环水平度允许偏差≤0.1mm/m。
2、磨盘周边设有喷口环,热气流由喷口环自下而上高速带起溢出的物料上升,其中大颗粒最先降落在磨盘上,较小颗粒在上升气流作用下入选粉装置进行粗细分级。
3、喷口环上升气流允许物料中比重较大的物料落入喷口环下面,从机壳下部吐渣口排出。
4、喷口环导向叶片为固定15°斜度安装,有利于引导进风成为螺旋上升趋势,可使粗粉在选粉装置前回到磨盘。
5、控制喷口环风速,可通过遮挡喷口环的出风面积来实现,从而改变风速(总面积越小,风速越大),以适应不同比重物料的风速需要。
⑻、吐渣口:1、吐渣口的功能在大型立磨上也发生了变化,利用吐渣口与外部提升机配合,将大颗粒物料经吐渣口进入外部提升机重新喂入磨内粉磨,以减轻磨内气力提升物料所需风机负荷,有利于降低系统阻力和电耗,因为机械提升电耗显著地低于气力提升出现的较高电耗,这种方法称为物料的外循环。
八、磨辊装置(衬板、横向拉杆、中心架、密封风机、润滑系统等):1、磨辊相对磨盘倾斜安装,相互120°排列,辊皮多为拼装组合式。
2、磨辊衬板材料有硬镍铸铁、高铬铸铁和耐磨堆焊等三种材质,寿命大于8000小时。
3、磨辊由压力框架统一加压,因此磨辊在磨盘上容易平衡稳定。
4、磨辊与拉杆头之间有0.5mm的密封空气间隙。
5、磨辊铰接在压力框架上,可绕铰接轴内外摆动,摆动量由设置的磨辊摆动限位装置控制,其中磨辊提升限位装置限制磨辊向里摆动2°,向外摆动3°~4°,另外磨辊提升限位装置还可防止磨辊倾倒。
6、磨机启动前,磨辊轴承润滑站、减速机润滑站、液压拉伸系统的液压泵站、主电动机轴承润滑站等必须按规定时间先后顺序启动。
九、液压拉伸系统(压力框架、张紧拉杆、液压缸、蓄能器、摇臂、支座等):⑴、磨辊加压方式分类:1、磨辊加压按动力分:弹簧加压和液压加压。
①、弹簧加压:弹簧加压简单,成本低,但不便调整,也不适于大型磨机。
②、液压加压:液压加压比较普遍,带有蓄能器缓冲,调整控制方便,随着液压元件水平提高,其可靠性在提高。
2、磨辊加压按操作方式分:单辊加压(如CK磨、莱歇磨)和统一加压(ATOX磨、MLS磨)。
⑵、液压缸:1、液压系统能实现液压缸预加载,抬起磨辊组、启动主电机和落下磨辊等操作,能实现研磨过程中的自动张紧、系统自动卸荷、手动卸荷以及维修中磨辊组和压力框架的手动提升和手动下降等操作。
2、液压缸产生磨辊拉紧所需的压力。
⑶、蓄能器:1、蓄能器在液压系统中起到蓄能、增压、吸震、减震作用,蓄能器充气压力一般控制在6.5Mpa左右。
