专题4化学平衡图象专题

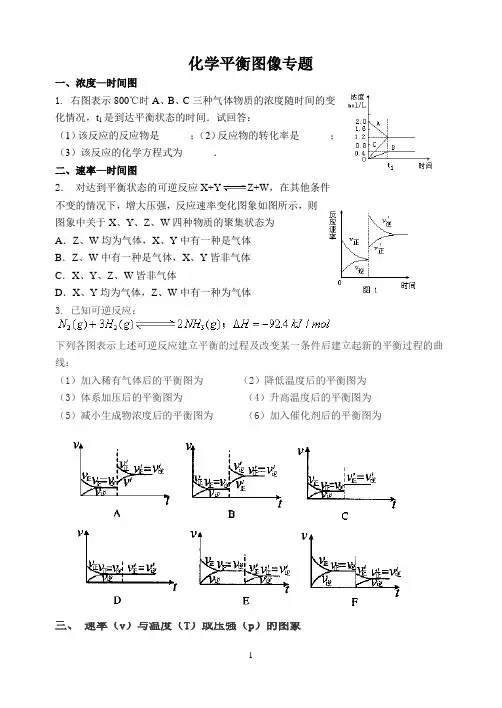

化学平衡图像专题
最新考纲
1、理解外界条件(浓度?温度?压强?催化剂等)对化学平衡的影响
2、结合图象分析外界条件对化学平衡的影响,或根据图象推测外界条件的变化?
一、化学平衡移动
(一)影响平衡移动的外界条件
1.浓度:在其他条件不变时,反应物浓度增大或生成物浓度减小,平衡正向移动;反应物浓度减小或生成物浓度增大,平衡逆向移动?
2.压强:对于气体分子数不等的可逆反应,在其他条件不变时,增大压强,平衡向体积减小的方向移动;减小压强,平衡向体积增大的方向移动?
对于气体分子数相等的可逆反应,在其他条件不变时,增大或减小压强,平衡不移动?
3.温度:在其他条件不变时,升高温度,平衡向吸热方向移动;降低温度,平衡向放热方向移动?
4.催化剂:不影响平衡移动
(二)平衡移动原理(勒夏特列原理)
概念:如果改变影响化学平衡的一个条件(如:浓度?压强或温度等),平衡就会向着能够减弱这种改变的方向移动?
二、化学平衡图象的分析思路
(1)看懂图象:一看面,即看清横坐标和纵坐标;二看线,即看线的走向和变化趋势;三看点,即看线是否通过原点,两条线的交点和线的拐点;四看要不要作辅助线,即看是否需要作等温线和等压线;五看定量图象中有关量的多少?
(2)联想规律:即联想外界条件对化学反应速率和化学平衡的影响规律,且熟练准确?
(3)作出判断:依题意仔细分析作出正确判断?
三、化学平衡图象的分析类型
(一)、规律:
(1)先拐先平:在转化率—时间曲线中,先出现拐点的曲线先达到平衡(代表温度高?压强大)
(2)定一议二:图象中有三个量时,先确定一个量不变,再讨论另外两个量的关系?
(二)、可能用到的物理量:
物质的量(n)、质量(m)、物质的量浓度(C)、转化率(α)、时间(t)
体积分数(质量分数)(ω)、百分含量(a%)密度(ρ)平均摩尔质量(M)温度(T)压强(P)
(三)、例题分析
(1)速率~时间图
1.如图是表示:2X(g)+Y (g) Z(g)+R(g);△H﹤0的气体反应速率(υ)与时间(t)的关系,t
1时开始改变条件,则所改变的条件符合曲线的是
A.减少Z物质
B.加大压强
C.升高温度
D.使用催化剂
2.在密封容器中,一定条件下进行反应:
mA(g)+nB(g)
pC(g)+qD(g)若增大压强或升高温度,重新达
到平衡,V 正’、V 逆’变化过程均如图II 所示,则对该反应叙述正确的是( )
A .正反应是吸热反应
B .逆反应是吸热反应
C .m +n >p +q
D .m +n <p +q
(2)浓度~时间图
3、右图表示800℃时A 、B 、C 三种气体物质的浓度随时间的变化情况,t 1是到达平衡状态的时间。试回答: (1)该反应的反应物是 ; (2)反应物的转化率是 ; (3)该反应的化学方程式
为 。
(3) 含量~时间~温度(压强)图
4、同压、不同温度下的反应:A(g)+B(g) C(g)
+Q
A 的含量和温度的关系如右图所示,下列结论正确的是 A.T 1>T 2,Q <0 B. T 1<T 2,Q <0 C. T 1>T 2,Q >0 D. T 1<T 2,Q >0
5、现有可逆反应A (g )+2B(g) n C(g) ΔH<0,在相同温度、不同压强时,A 的转化率跟反应时间(t )的关系如右图所示,其中结论正确的是( )
A.p 1>p 2,n >3
B. p 1<p 2,n >3
C. p 1<p 2,n <3
D. p 1>p 2,n =3
(4)含量(质量分数w 、体积分数)-P 、T 图像 6、已知反应mA(g)+nB(g) xC(g)+yD(g),A 的转化率 R A 与P 、T 的关系如图,根据图示可以得出的正确结论是( ) A. 正反应吸热,m+n>x+y B. 正反应吸热,m+n 【巩固练习】 1 .在一定温度下,容器内某一反应中M 、N 的物质的量n 随反应时间t 变化的曲线如图所示,下列表述中正确的是( ) A. 反应的化学方程式为2M N B. t 2时,V 正=V 逆,达到平衡 C. t 3时,V 正>V 逆 D. t 1时浓度C N =2C M V 正 V 逆 V 正’ V 逆’ V t 2. 反应2X(g)+Y(g) 2Z(g);△H<0,在不同温度(T1 和T2)及压强(P1和P2)下,产物Z的物质的量n Z与反应时 间t的关系如图所示,下述判断正确的是() A、T1 B、T1 C、T1>T2,P1>P2 D、T1>T2,P1 3.如图,条件一定时,反应2NO+O22NO2(正反应为放 热)中NO平衡时的转化率与T变化关系曲线图,图中有a、 b、c、d四个点,其中表示未达到平衡状态,且V正 是() A. a B. b C. c D. d 4、已知某可逆反应在密闭容器中进行: A(g)+2B(g) 3C(g)+D(s)(正反应为放热反应),右图中 曲线a代表一定条件下该反应的过程。若使a曲线变为b曲 线,可采取的措施是: A增大A的浓度 B缩小容器的容积 C加入催化剂 D升高温度 5、对达到平衡状态的可逆反应X+Y Z+W,在其他条 件不变的情况下,增大压强,反应速率变化图象如右图所示, 则图象中关于X、Y、Z、W四种物质的聚集状态为() A、Z、W均为气体,X、Y中有一种是气体 B、Z、W中有一种是气体,X、Y皆非气体 C、X、Y、Z、W皆非气体 D、X、Y均为气体,Z、W中有一种为气体 6.可逆反应2A+B2C(g);△H<0随T(℃)变化气 体平均相对分子质量Mr的变化如图所示,则下列叙述中正确 的是() A. A和B可能都是固体 B. A和B一定都是气体 C. A和B不可能都是气体 D. 若B为固体,则A一定为气体 7、对于可逆反应A(g)+B(g) C(g);△H﹤0,下列各图中表示的生成物C的百分含量(C%)与时间t的关系正确的是() 8.对于可逆反应 2AB 3 (g) A 2(g) + 3B 2(g);△H ﹥0,下列图像正确的是( ) 9、有一化学平衡mA(g)+nB(g)p C(g)+qD(g),如图5所示是A 的转化率同压强、温度的关系,分析图5可以得出的正确结论是( )。 A.正反应吸热,m+n>p+q B.正反应吸热,m+n<p+q C.正反应放热,m+n>p+q D.正反应放热,m+n<p+q 10、. 对于可逆反应mA(g)+nB(s)pC(g)+qD(g)反应过程中,其他条件不变时,产物D的质量分数D%与温度T或压强p 的关系如图9所示,请判断下列说法正确的是( )。 A.降温,化学平衡向正反应方向移动 B.使用催化剂可使D%有所增加 C.化学方程式中气体的化学计量数m<p+q D 、加压,B 的转化率增大。 11 . A(g)+B(g) C(g);△H ﹤0平衡后,若使温度由T 1升到T 2,(其他不变),则υ正与υ逆的变化曲线是( ) 12 .在容积固定为2L 的密闭容器中,充入X 、Y 气体各2mol ,发生可逆反应:X(g)+2Y(g)2Z(g),并达平衡,以Y 的浓度改变表示的反应速度v y 与时间t 的关系如图所示,则Y 的平衡浓度表达式正确的是(式中S 是对应区域的面积)( ) A 、2-Saob B 、1-Saob C 、2-Sabdo D 、1-Sbod 【高考再现】 1、(2011重庆) 一定条件下,下列反应中水蒸气含量随反应时间的变化趋势符合题图10 的 A .CO 2(g)+2NH 3(g) CO(NH 2)2(s)+H 2O(g); △H <0 υ AB 3 AB 3 AB 3 ℃ B .CO 2(g)+H 2(g)CO(g)+H 2O(g); △H >0 C .CH 3CH 2OH (g) CH 2=CH 2(g)+H 2O(g)△H >0 D .2C 6H 5CH 2CH 3(g)+O 2(g) 2 C 6H 5CH=CH 2(g)+ 2H 2O(g); △H <0 2、(08年全国理综I ·)已知:4NH 3(g)+5O 2(g) = 4NO(g) +6H 2O(g),ΔH=-1025kJ ·mol - 1,该反应是一个可逆反应。若反应物起始物质的量相 同,下列关于该反应的示意图不正确... 的是 3、(08年四川理综·8)在密闭容器中进行如下反应:H 2(g) +I 2(g)2HI(g),在温度T 1和T 2时,产物的量与反应时间的关系如下图所示.符合图示的正确判断是 A .T 1>T 2,ΔH >0 B .T 1>T 2,ΔH <0 C .T 1<T 2,ΔH >0 D .T 1<T 2,ΔH <0 4、(07年高考全国理综卷I·13)如图是恒温下某化学反应的反 应速率随反应时间变化的示意图,下列叙述与示意图不相符合.... 的是 反应速率 时间 A . B . 时间 时 间 A .反应达平衡时,正反应速率和逆反应速率相等 B .该反应达到平衡态I 后,增大反应物浓度,平衡发生移动,达到平衡态II C .该反应达到平衡态I 后,减小反应物浓度,平衡发生移动,达到平衡态II D .同一种反应物在平衡态I 和平衡态II 时浓度不相等 5、T ℃时,A 气体与B 气体反应生成C 气体. 反应过程中A 、B 、C 浓度变化如图(Ⅰ)所示;若保持其他条件不变,温度分别为T 1和T 2时,B 的体积百分含量与时间的关系如图 (Ⅱ)所示. 则下列结论正确的是 ( ) A. 在(t 1+10)min 时,保持其它条件不变,增大压强,平衡逆向移动 B. 其它条件不变,升高温度,A 的转化率一定增大 C. T ℃时,若由0.4mol /L A 、0.4mol /L B 和0.2mol /L C 反应,达到平衡后,c (C )仍为0.4mol /L D. (t 1+10)min 时,保持压强不变,通入稀有气体,平衡向正反应方向移动 6、(2010全国卷1).(15分)在溶液中,反 应A+2B C 分别在三种不同实验条件下进行,它们的起始浓度均为 ()0.100/c A mol L =、()0.200/c B mol L =及()0/c C mol L =。反应物A 的浓度随时间的 变化如下图所示。 请回答下列问题: (1)与①比较,②和③分别仅改变一种反应条 件。所改变的条件和判断的理由是:②_______________;③_______________; (2)实验②平衡时B 的转化率为_________;实验③平衡时C 的浓度为____________; (3)该反应的H ?_________0,判断其理由是__________________________________; (4)该反应进行到4.0min 时的平均反应速度率: 实验②:B v =__________________________________; 实验③:C v =__________________________________。 中考电路故障分析专题 1.如下左图所示电路中,电源电压保持不变,闭合电键后S后,电路正常工作,过了一会儿,电流表的示数变大,且电压表与电流表的比值不变,则下列判断中正确的是() A.电阻R断路,灯L变暗B、电阻R短路,灯L变亮 C.灯L断路,电压表的示数变小D、灯L短路,电压表的示数变大 2.如下中图所示的电路中,电流电压保持不变,闭合电键S,电路正常工作,过了一会儿,一个电表的示数变大,另一个电表的示数变小,则下列判断中正确的是() A.电阻R一定断路B、电阻R一定短路 C.灯L的亮度可能不变D、灯L可能变亮 3.如上右图所示电路中,电源电压不变,闭合电键S,电路正常工作一段时间后,发现两个电压表的示数相等,则() A.灯L一定熄灭B、灯L可能变亮C、电阻R一定断路D、电阻R可能短路 4.如下左图所示的电路中,当电键S闭合时,发现电压表的示数为0,则下列故障中不可能是()A.L1灯丝断了B、L2灯丝断了C、灯L1短路D、电压表接线断开 5.如下中图所示电路中,电源电压为6伏。当电键S闭合时,只有一只灯泡发光,且电压表V的示数为6伏,产生这一现象的原因可能是() A.灯L1短路B、灯L2短路C、灯L1断路D、灯L2断路 6.如下右图所示电路中,电源电压不变,闭合电键S后,灯L1、L2都发光。一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因可能是() A.灯L1短路B、灯L2短路C、灯L1断路D、灯L2断路 7.如下左图所示电路中,电源电压不变,闭合电键S,电路正常工作,一段时间后,发现其中一个电压表示数变大,则() A.灯L可能变亮B、灯L亮度可能不变 C.电阻R可能断路D、电阻R可能短路 8.如下中图所示的电路中,电源电压不变,闭合电键S,电压表、电流表均有示数。将滑动变阻器的滑片P向左移动时,一会儿发现电压表和电流表示数的比值变小,则下列判断中正确的是()A.电阻R1短路,电压表的示数变小B、电阻R1断路,电流表的示数变大 C.滑动变阻器短路,电压表的示数变小D、滑动变阻器断路,电流表的示数变小 化学平衡图像专题 基础知识: 对于反应mA(g) + nB(g) pC(g)+qD(g) △H<0 m+n>p+q 条件改变变化结果 K变化平衡移动反应A的浓度C(A)A转化率C的含量条件改变ν逆ν正变 化 1C(A)增大 2C(A)减小 3C(C)增大 4C(C)减小 5温度升高 6温度降低 7压强增大 8压强减小 9加催化剂 课时探究 探究一、图像绘制,读图解题 例题1:氨气有广泛用途,工业上利用反应3H2(g)+ N2(g)2NH3(g) 来合成 氨气;某小组为了探究外界条件对反应的影响,在a b两种条件下分别加入相同浓度 时间t/min02468 条件a c(H2)/10-2mol·L-1 2.00 1.50 1.100.800.80 条件b c(H2)/10-2mol·L-1 2.00 1.30 1.00 1.00 1.00 12 1 T2 下同),△H 0,根据表格数据请在下面画出c(H2)-t图: (2)a条件下,0~4min的反应速率为;平衡时,H2的转化率为 ; 平衡常数为; (3)在a条件下,8min末将容器体积压缩至原来的1/2,11min后达到新的平衡,画出 8min~12min时刻c(H2)的变化曲线。 探究二、图像解题方法 1、反应mA(g) + nB(g) pC(g)+qD(g) △H <0 m+n>p+q 反应速率和时间图如图所示 ,t 1时刻只改变一个影响因素 ①图1所示 ,t 1 时刻改变的因素是 ,平衡向 方向移动, ②图2所示, t 1 时刻改变的因素是 ,平衡向 方向移动, ③图3所示, t 1 时刻改变的因素是 ,平衡向 方向移动, ④图4所示 ,t 1 时刻改变的因素是 ,平衡向 方向移动, ⑤图5所示, t 1 时刻改变的因素是 ,平衡向 方向移动, 2、①对于反应mA(g)+nB(g) pC(g),右图所示, 请判断温度大小:T 1 T 2,△H 0 ②对于反应mA(g)+nB(g) pC(g),右图所示, 请判断温度大小:T 1 T 2,△H 0 P 1 P 2, m+n p 探究三、陌生图像的解题技能 1、解决的问题是什么?从图像可以得到什么信息?该信息与所学知识的关联?能用关联解决问题? △H 0 mA(g)+nB(g) pC(g) ①y 是A 的浓度,△H 0,m+n p ②y 是C 的含量, △H 0,m+n p 电路故障的分析与检测 学校班级姓名 确定电路故障,包含:1、确定故障的。2、确定故障的。 一、电路故障的类型: 1、电路连接错误或元件损坏 1)(用电器烧坏、灯丝断了、接线柱生锈或接触不良等) 2)(包括电源、用电器或电表短路) 2、电源、仪表使用错误或损坏 二、电路故障的分析: 如右图所示,当电路处于下列情形时,分别闭合开关S,将两灯的发 光情况、电流表及电压表的示数有、无填入下表。 电路状态灯 L 1灯L2电流表电压表 (亮或不亮)(亮或不亮)(有或无示数)(有或无示数)(1)正常工作时 (2)灯 L1短路 (3)灯 L2短路 (4)灯 L1断路 (5)灯 L2断路 小结: 1、L 1或 L 2短路时: 两灯(A 、都亮 B 、都不亮C、一盏灯亮一盏不亮) 电流表( A 、都有示数B、都无示数C、有无示数与短路位置有关) 电压表( A 、都有示数B、都无示数C、有无示数与短路位置有关) 2、 L 1或 L 2开路时: 两灯( A、都亮B、都不亮C、一盏灯亮一灯不亮); 电流表( A、都有示数B、都无示数C、有无示数与开路位置有关) 电压表( A、都有示数B、都无示数C、有无示数与开路位置有关) 3、电压表有示数时,可能是接点内,或接点外; 电压表无示数时,可能是接点内,或接点外。 (假设电路中存在故障,填“开路”或“短路”) 在不拆开原电路情况下,请你设计实验方案并用所给的器材检测该故障 位置。 选用器材检测电路图现象及结论 【中考链接】 例 1、如图所示,闭合开关 S 时,电灯 L 1、 L 2都不亮。用一段导线的两端接触 a、b 两点时,两灯都不亮;接触 b、c 两点时,两灯也不亮;接触 c、d 两点时,两灯都亮。对此,下列判断 中正确的是() A .灯 L1开路 B.灯 L2开路 C.开关 S 开路 D.灯 L2短路 题后反思: 例 2、在下图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。经过一段时间, 电流表突然无示数。若电路中只有一处故障,且只发生在电阻R1或 R2上。 (1)该电路中存在的故障可能是; (2)为进一步确定故障,小强同学用一只完好的灯L 替换电路中 的电阻 R1,闭合开关 S,观察灯的亮暗情况。 若灯 L 亮,说明故障是; 若灯 L 不亮,说明故障是。 题后反思: 变式 1:(2005 年金华 24)如图所示的电路中,电源电压恒为24 伏特,电阻R 1 =R2= 120 欧姆,两只电流表的量程均为0— 0.6 安培。当闭合开关时,两只电 流表的示数均为0.2 安培。若故障由这两个电阻中的其中一个引起,则出现的 故障是() A.R2短路 B.R 2断路 C.R 1短路 D.R 1断路 变式 2:(08 年 34)某校同学为了探究金属热电阻的阻值与温度的关系,他们选择了蓄电池、两只电流表A1和A2(大量程均为0~ 0.6A) 、滑动变阻器R1、定值电阻R0 =30 欧、控温装置、开关等器材,设计了图甲所示的电 路并进行了有关实验,所得数据见下表: t /℃010******** R2/欧3040506090140 (1)根据图甲的电路图进行实物线路连接 ( 控温装置未画出 ) ,现在还有一条导线没有连接,在答题纸的图丙中,请你 用钢笔或签字笔画线代替导线把它连上。 (2)某次实验中电流表 A1的示数如图乙所示,则读数为安。 (3)分析表中数据,可以得出金属热电阻的阻值随温度的升高而(填“减小”或“增大”或“不变” )。 (4)实验过程中,在某一温度下,电流表A1的读数为 0.26 安,电流表 A2的读数为 0.18 安,此时金属热电阻的 阻值为欧。 (5) 若在实验过程中,由于某一个电阻发生故障造成电流表A1有示数、电流表A2无示数,则发生的故障可能有。 化学反应原理 第一章化学反应与能量 第一节化学反应与能量的变化 第二节燃烧热能源 第三节化学反应热的计算 归纳与整理 第二章化学反应速率和化学平衡 第一节化学反应速率 第二节影响化学反应速率的因素第二节影响化学反应速率的因素 第三节化学平衡 第四节化学反应进行的方向 归纳与整理 第三章水溶液中的离子平衡 第一节弱电解质的电离 第二节水的电离和溶液的酸碱性 第三节盐类的水解 第四节难溶电解质的溶解平衡 归纳与整理 第四章电化学基础 第一节原电池 第二节化学电源 第三节电解池 第四节金属的电化学腐蚀与防护 归纳与整理 化学选修4化学反应与原理 章节知识点梳理 第一章化学反应与能量 一、焓变反应热 1.反应热:一定条件下,一定物质的量的反应物之间完全反应所放出或吸收的热量 2.焓变(ΔH)的意义:在恒压条件下进行的化学反应的热效应(1).符号:△H(2).单位:kJ/mol 3.产生原因:化学键断裂——吸热化学键形成——放热 放出热量的化学反应。(放热>吸热) △H 为“-”或△H <0 吸收热量的化学反应。(吸热>放热)△H 为“+”或△H >0 ☆常见的放热反应:①所有的燃烧反应②酸碱中和反应 ③大多数的化合反应④金属与酸的反应 ⑤生石灰和水反应⑥浓硫酸稀释、氢氧化钠固体溶解等 ☆常见的吸热反应:①晶体Ba(OH)2·8H2O与NH4Cl ②大多数的分解反应 ③以H2、CO、C为还原剂的氧化还原反应④铵盐溶解等 二、热化学方程式 书写化学方程式注意要点: ①热化学方程式必须标出能量变化。 ②热化学方程式中必须标明反应物和生成物的聚集状态(g,l,s分别表示固态,液态,气态,水溶液中溶质用aq表示) ③热化学反应方程式要指明反应时的温度和压强。 第 1 页 共 3 页 专题五 化学平衡图像 考点1化学平衡图象常见类型 解题策略: (1)首先要看清楚横轴和纵轴意义(特别是纵轴。表示转化率和表示反应物的百分含量情况就完全相反)以及曲线本身属等温线还是等压线。(当有多余曲线及两个以上条件时,要注意“定一议二”) (2)找出曲线上的特殊点,并理解其含义。(如“先拐先平数值大”) (3)根据纵轴随横轴的变化情况,判定曲线正确走势,以淘汰错误的选项。 1、速率—时间图 此类图象定性地揭示了v 正、v 逆随时间(含条件改变对速率的影响)而变化的规律,体现了平衡的“动、等、定、变”的基本特征,以及平衡移动的方向. 6.对达到平衡状态的可逆反应X+Y Z+W ,在其他条件不变的情况下,增大压强,反应速率变化图象如图1所示,则图象中关于X 、Y 、Z 、W 四种物质的聚集状态为( ) A .Z 、W 均为气体,X 、Y 中有一种是气体 B .Z 、W 中有一种是气体,X 、Y 皆非气体 C .X 、Y 、Z 、W 皆非气体 D .X 、Y 均为气体,Z 、W 中有一种为气体 2、浓度—时间图 此类图象能说明各平衡体系组分(或某一成分)在反应过程中的变化情况.解题时要注意各物质曲线的折点(达平衡时刻),各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况. 7.图2表示800℃时A 、B 、C 三种气体物质的浓度随时间 的变化情况,t1是到达平衡状态的时间.试回答: (1)该反应的反应物是______; (2)反应物的转化率是______; (3)该反应的化学方程式为______. 3、含量—时间—温度(压强)图 这类图象反映了反应物或生成物的量在不同温度(压强)下对时间的关系,解题时要注意一定条件下物质含量不再改变时,应是化学反应达到平衡的特征. 8.同压、不同温度下的反应:A (g )+B (g )C (g );△HA 的含量和温度的关系如图3所示,下列结论正确的是 ( ) A .T 1>T 2,△H>0 B .T 1<T 2,△H>0 C .T 1>T 2,△H<0 D .T 1<T 2,△H<0 4、恒压(温)线 该类图象的纵坐标为物质的平衡浓度或反应物的转化率,横坐标为温度或压强. 10.对于反应2A (g )+B (g )2C (g );△H<0,下列图象正确的是 ( ) 化学平衡图像题专题分类总结 一、化学平衡图像题的解法 1、步骤: (1)看图像。一看面,即看清楚横坐标与纵坐标的意义;二看线,即线的走向和变化趋势;三看点,即起点、、终点、交点、拐点;四看辅助线,如等温线、等压线、平衡线等;五看量的变化,如温度、浓度、压强、转化率、产率、百分含量等的变化趋势(2)想规律。联想外界条件对反应速率和化学平衡的影响规律。 (3)做判断。根据图像中体现的关系与所学规律对比,做出符合题目要求的判断。 2、原则: (1)“定一议二”原则 在化学平衡图像中,包括横坐标、纵坐标和曲线所表示的三个量,先确定横坐标(或纵坐标)所表示的量,再讨论纵坐标(或横坐标)与曲线的关系。 (2)“先拐先平,数值大”原则 在化学平衡图像中,先出现拐点的反应则先达到平衡,先出现拐点的曲线表示温度较高或压强较大。 二、常见的几种图像题的分析 1、速率—时间图 此类图像揭示了V正、V逆随时间(含条件改变对速率的影响)而变化的规律,体现了平衡的“动、等、定、变”的基本特征,以及平衡移动的方向。 【例1】对于达平衡的可逆反应X+Y W+Z,在其他条件不变的情况下,增大压强,反应速度变化图像如图所示,则图像中关于X,Y,Z,W四种物质的聚集状态为 A、Z,W为气体,X,Y中之一为气体() B、Z,W中之一为气体,X,Y为非气体 C、X,Y,Z皆为气体,W为非气体 D、X,Y为气体,Z,W中之一为气体 2、浓度-时间图像 此类图像题能说明各平衡体系组分(或某一成分)在反应过程中的变化情况,解题时要注意各物质曲线的拐点(达平衡时刻),各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况。 【例2】今有正反应放热的可逆反应,若反应开始 经t1秒后达平衡,又经t2秒后,由于反应条件改变,使平衡破坏,到t3秒时 又建立新的平衡,如图所示: (1)该反应的反应物是_________________ (2)该反应的化学方程式为_________________ 电路故障专题 连接电路时,将连好的电路通电闭合开关,难免有时会出现用电器不工作现象。我们把出现了用电器不工作的电路称之为故障电路。结合我们常见的电路故障,我们将故障分为两类,即:断路和短路。 一、电路故障判断 例题:某同学采用如图所示的电路做电学实验,闭合开关后,以下分析正确的是(设只出现一处电路故障)( ) A .R 1短路,电流表有示数,电压表无示数 B .R 2短路,电流表有示数,电压表无示数 C .R 1断路,电流表无示数,电压表有示数 D .R 2断路,电流表有示数,电压表无示数 分析:(1)电流表有示数,说明电路是通路,没有断路;电流表没有示数,说明电路是断路.(2)电压表有示数,说明电压表所测量电路中,包含电源的部分电路短路或不包含电源部分断路;电压表无示数,说明电压表所测量电路中,包含电源的部分电路断路或不包含电源部分短路. 二、并联电路的故障 例题:如图1所示的电路中,电源电压不变,闭合开关S 后,灯L 1、L 2都发光。一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因是( ) A .灯L 1短路 B .灯L 2短路 C .灯L 1断路 D .灯L 2断路 图1 图2 例题: 如图2电源电压保持不变,当开关S 闭合后,电路正常工作。一段时间后,其中一盏灯突然熄灭,两只电表中一只电表示数变小,另一只电表示数不变。出现这种现象的可能原因是( ) A .L 1断路 B .L 2断路 C .L 1短路 D .L 2短路 总结:并联电路中一条支路的通断不会影响其它支路中的电流变化,但干路中的电流会随着支路的增加而增大,随支路的减少而减小;各支路两端的电压与电源电压相等。并联电路中一条支路短路整个电路就短路。 二、电路故障检测方法 1.导线(“电流表”或“小灯泡”)检测 例题: 如图所示,闭合开关S 时,灯泡L 1、L 2都不亮,用一根导线的两端接触a 、b 两点时两灯都不亮;接触b 、c 两点时,两灯都不亮;接触c 、d 两点时,两灯都亮。则( ) A .灯L 1断路 B .灯L 2断路 C .灯L 2短路 D .开关S 断路 分析:闭合开关S 时,灯泡L 1、L 2都不亮,说明电路发生断路故障。用一根导线的两端接触a 、b 两点时两灯都不亮,说明断路故障发生在灯L 2和开关上;接触b 、c 两点时,两灯都不亮;说明断路故障发生在灯L 1和开关上;接触c 、d 两点时,两灯都亮,排除灯泡故障。 注意:电流表、小灯泡的检测法与导线相似,电流表检测时要防止造成电源短路。 2.电压表检测 例题:在电学实验中,遇到断路时,常用电压表来检测。某同学连接了如图所示的电路,闭合开关S 后,发现灯不亮,为检查电路故障,他用电压表进行测量,结果是Uae=3V ,Uab=0,Ubd=0,Ude=3V 。若电路故障只有一处,则此电路的故障可能是( ) A .开关S 接触不良 B .小灯泡灯丝断了 C .d 、e 间出现断路 D .e 、f 间出现断路 分析:用电压表与元件并联排除故障,当电压表有示数时,说明电压表两端到电源的正负极之间是通的。Uae=3V ,说明a →f →e 之间正常,且电源电压就是3V ;Ude=3V ,说明d →c →b →a → f →e 之间通路,d →e 之间断路,灯泡可能短路也可能正常。因为题目中有电路故障只有一处,所以排除灯泡短路。 练一练: 1.如图所示电路,电源电压为6V .闭合开关后,两个小灯泡均不发光,用电压表测得ac 与bd 两点间的电压均为6V ,则故障可能是 ( ) A .L 1的灯丝断了 B .L 2的灯丝断了 C .R 的电阻丝断了 D .开关接触不良 巩固提升 1.如图所示,闭合开关S 后,灯L 1和L 2都不亮,电压表有示数,则故障原因可能是( ) A .灯L 1短路 B .灯L 1断路 C .灯L 2短路 D .灯L 2断路 2. 某同学采用如图所示的电路实验,闭合开关 S 后, 以下分析正确的是(设只出现一处电路故障)( ) A .R 1短路,电流表有示数,电压表无示数 B .R 2短路,电流表有示数,电压表无示数 C .R 1断路,电流表无示数,电压表有示数 D .R 2断路,电流表有示数,电压表无示数 第1题图 第2题图 第3题图 3.如图所示的电路,闭合开关,两只灯泡都不发光,且电流表和电压表均没有示数.现仅将L 1和L 2两灯泡的位置对调,其它不变.再次闭合开关时,发现两只灯泡仍不发光,电流表指针仍然不动,但电压表的指针却有了明显的偏转.根据以上信息可以判断( ) A .电流表损坏了 B .灯泡L 1的灯丝断了 C .灯泡L 2的灯丝断了 D .电源接线处松脱 4.如图所示的电路,闭合开关后,小灯泡不发光,电压表有示数,电流表的指针几乎不动.则电路中的故障可能是( ) A .小灯泡短路 B .电流表断路 C .小灯泡断路 D .电压表短路 5.如图所示电路,当开关S 闭合后,L 1、L 2均能发光,电流表、电压表均有示数.过一会儿,灯都不发光,电流表、电压表的示数均为零,可能发生的故障是( ) A .L 1灯丝断了 B .L 1短路 C .L 2灯丝断了 D .L 2短路 第4题图 第5题图 第6题图 第7题图 6.如图所示,当开关S 闭合时,发现电流表指针偏转,电压表指针不动.该电路的故障可能是( ) A .灯L 1的接线短路 B .灯L 2的接线短路 C .灯L 1的灯丝断了 D .灯L 2的灯丝断了 7.某同学采用如图所示电路做电学实验时,出现一处电路故障,以下分析正确的是( ) A .若电流表无示数,电压表有示数,则R 1短路 B .若电流表无示数,电压表无示数,则R 2断路 C .若电流表有示数,电压表有示数,则R 1断路 D .若电流表有示数,电压表无示数,则R 2短路 8.如图是一位同学研究串联电路电流、电压特点的电路图.当闭合开关S 时,灯L 1亮,灯L 2不亮,电流表A 和电压表V 均有示数,则故障的原因可能是( ) A .灯L 1短路 B .灯L 2短路 C .灯L 1断路 D .灯L 2断路 【 一、焓变、反应热 要点一:反应热(焓变)的概念及表示方法 化学反应过程中所释放或吸收的能量,都可以用热量来描述,叫做反应热,又称焓变,符号为ΔH,单位为kJ/mol,规定放热反应的ΔH为“—”,吸热反应的ΔH为“+”。 特别提醒: (1)描述此概念时,无论是用“反应热”、“焓变”或“ ΔH”表示,其后所用的数值必须带“+”或“—”。 (2)单位是kJ/mol,而不是kJ,热量的单位是kJ。 (3)在比较大小时,所带“+”“—”符号均参入比较。 要点二:放热反应和吸热反应 1.放热反应的ΔH为“—”或ΔH<0 ;吸热反应的ΔH为“+”或ΔH >0 ?H=E(生成物的总能量)-E(反应物的总能量) ?H=E(反应物的键能)-E(生成物的键能) 2.常见的放热反应和吸热反应 ①放热反应:活泼金属与水或酸的反应、酸碱中和反应、燃烧反应、多数化合反应。 ②吸热反应:多数的分解反应、氯化铵固体与氢氧化钡晶体的反应、水煤气的生成反应、炭与二氧化碳生成一氧化碳的反应 3.需要加热的反应,不一定是吸热反应;不需要加热的反应,不一定是放热反应 4.通过反应是放热还是吸热,可用来比较反应物和生成物的相对稳定性。 如C(石墨,s)C(金刚石,s)△H3= +1.9kJ/mol,该反应为吸热反应,金刚石的能量高,石墨比金属石稳定。 二、热化学方程式的书写 书写热化学方程式时,除了遵循化学方程式的书写要求外,还要注意以下几点: 1.反应物和生成物的聚集状态不同,反应热的数值和符号可能不同,因此必须注明反应物和生成物的聚集状态,用s、l、g分别表示固体、液体和气体,而不标“↓、↑”。 2.△H只能写在热化学方程式的右边,用空格隔开,△H值“—” 表示放热反应,△H值“+”表示吸热反应;单位为“kJ/mol”。 3.热化学方程式中各物质化学式前面的化学计量数仅表示该物质的物质的量,并不表示物质的分子数或原子数,因此,化学计量数可以是整数,也可以是分数。 4.△H的值要与热化学方程式中化学式前面的化学计量数相对应,如果化学计量数加倍,△H也要加倍。 5.正反应若为放热反应,则其逆反应必为吸热反应,二者△H的数值相等而符号相反。 三、燃烧热、中和热、能源 要点一:燃烧热、中和热及其异同 专题五化学平衡图像 一、化学平衡图象常见类型 1、速度—时间图 此类图象定性地揭示了v正、v逆随时间(含条件改变对速率的影响)而变化的规律,体现了平衡的“动、等、定、变”的基本特征,以及平衡移动的方向. 例1.对达到平衡状态的可逆反应X+Y Z+W,在其他条件不变的情况下, 增大压强,反应速率变化图象如图1所示,则图象中关于X、Y、Z、W四种物质的 聚集状态为() A.Z、W均为气体,X、Y中有一种是气体 B.Z、W中有一种是气体,X、Y皆非气体 C.X、Y、Z、W皆非气体 D.X、Y均为气体,Z、W中有一种为气体 专练1:A(g)+3B(g) 2C(g)+Q(Q>0)达到平衡,改变下列条件,正反应速率始终增大,直达到新平衡的是() A.升温 B.加压 C.增大c(A) D.降低c(C) E.降低c(A) 2、浓度—时间图 此类图象能说明各平衡体系组分(或某一成分)在反应过程中的变化情况.解题时要注意各物质曲线的折点(达平衡时刻),各物质浓度变化的内在联系及比例符合化学方程式 中化学计量数关系等情况. 例2.图2表示800℃时A、B、C三种气体物质的浓度随时间 的变化情况,t1是到达平衡状态的时间.试回答: (1)该反应的反应物是______; (2)反应物的转化率是______; (3)该反应的化学方程式为______. 3、含量—温度(压强)—时间图 这类图象反映了反应物或生成物的量在不同温度(压强)下对时间的关系,解题时要注意一定条件下物质含量不再改变时,应是化学反应达到平衡的特征. 例3.同压、不同温度下的反应:A(g)+B(g)C(g);△HA的含量 和温度的关系如图3所示,下列结论正确的是() A.T1>T2,△H>0 B.T1<T2,△H>0 C.T1>T2,△H<0 D.T1<T2,△H<0 例4.现有可逆反应A(g)+2B(g)nC(g);△H<0,在相同温度、不同 压强时,A的转化率跟反应时间(t)的关系如图4,其中结论正确的是() A.p1>p2,n>3 B.p1<p2,n>3 C.p1<p2,n<3 D.p1>p2,n=3 4、恒压(温)线 该类图象的纵坐标为物质的平衡浓度或反应物的转化率,横坐标为温度或压强. 例5.对于反应2A(g)+B(g)2C(g);△H<0,下列图象正确的是() 化学平衡图像专题 1.对反应2A(g)+2B(g)3C(g)+D(?),下列图象的描述正确的是 A. 依据图①,若t1时升高温度,则ΔH<0 B. 依据图①,若t1时增大压强,则D是固体或液体 C. 依据图②,P1>P2 D. 依据图②,物质D是固体或液体 【答案】B 2.下列图示与对应的叙述相符的是 A. 图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化 B. 图乙表示一定温度下,溴化银在水中的沉淀溶解平衡曲线,其中a点代表的是不饱和溶液,b点代表的是饱和溶液 C. 图丙表示25℃时,分别加水稀释体积均为100mL、pH=2的一元酸CH3COOH溶液和HX溶液,则25℃时HX的电离平衡常数大于CH3COOH D. 图丁表示某可逆反应生成物的量随反应时间变化的曲线,由图知t时反应物转化率最大 【答案】B 3.—定条件下,CO2(g)+3H2(g)CH3OH (g)+H2O(g) △H=-57.3 kJ/mol,往2L 恒容密闭容器中充入1 mol CO2和3 mol H2,在不同催化剂作用下发生反应①、反应②与反应③,相同时间内CO2的转化率随温度变化如下图所示,b点反应达到平衡状态,下列说法正确的是 A. a 点v(正)>v(逆) B. b点反应放热53.7 kJ C. 催化剂效果最佳的反应是③ D. c点时该反应的平衡常数K=4/3(mol-2.L-2) 【答案】A 4.如图是可逆反应A+2B?2C+3D的化学反应速率与化学平衡随外界条件改变(先降温后加压)而变化的情况,由此推断错误的是 A. 正反应是放热反应 B. A、B一定都是气体 C. D一定不是气体 D. C可能是气体 【答案】B 5.下图是恒温下H 2(g)+I2(g)2HI(g)+Q(Q>0)的化学反应速率随反应时间变化的示意图,t1时刻改变的外界条件是 A. 升高温度 B. 增大压强 C. 增大反应物浓度 D. 加入催化剂 初中物理电路故障分析 例:如图当闭合开关时,L1亮,L2不亮。电压表和电流表均有示数。故障可能原因是() A. L1短路 B.L2短路 C.L1断路 D.L2断路 【题目变式1:】如上图,当闭合开关时,L1不亮,L2亮。电压表无示数,电流表有示数。故障可能原因是() A.L1短路 B.L2短路 C.L1断路 D.L2断路 【题目变式2:】如上图,当闭合开关时,L1不亮,L2亮。电路中可能存在的故障原因和两表示数的情况可能是( ) A.L1短路,电压表有示数,电流表无示数 B.L1短路,电压表无示数,电流表有示数 C.L2短路,两表都无示数 D.L2短路,两表都有示数 例:如图6所示的电路,开关S闭合时,发现L1、L2都不亮,用电压表逐段测量,结果 是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是() A、开关S接触不良; B、灯L1断路; C、灯L2短路; D、灯L2的灯丝断了 例:如图所示电路中,电源电压不变,闭合开关S后,L1,L2都发光,一段时间后,其 中一灯突然熄灭,而电流表电压表的示数都不变,产生这现象的原因是:() A、灯L1知路; B、灯L2短路; C、灯L1开路; D、灯L2开路。 【题目变式】如图所示电路中,电源电压保持不变,当开关S闭合后,电路正常工作。一 段时间后,其中一盏灯突然熄灭,两只电表中一只电表示数变小,另一只电表示数 不变。出现这种现象的可能原因是:() A.L1开路 B.L2开路 C.L1短路 D.L2短路 1、如图所示,当开关S闭合,两表均有示数,过一会儿发现电压表示数突然变小,电 流表示数突然变大,下列故障判断可能是() A、L1短路; B、L2灯短路; C、L1灯丝断开; D、L2灯丝断开。 2、如图所示电路中,当开关S1,S2都闭合时,下列判断正确的是:() A、只有L1发光; B、只L2发光; C、L1,L2都发光; D、L1,L2都不发光。 3、如图所示三只灯泡的额定电压均为2。5V,当开关S断开时,三只灯泡全发光,那么当S闭合 时:() A、L1,L2不亮,L3亮; B、三灯都亮; C、L1不亮,L2,L3亮; D、三灯都不亮。 4、如图所示电路中,电源电压不变,闭合开关S后,灯泡L1,L2都发光,一段时间后,其中一 只灯泡突然熄灭,另一只灯泡仍然发光,而电压表V1的示数变小,V2的示数变大,则产生这一 现象的原因是:() A、灯L1开路; B、灯L2开路; C、灯L1短路; D、灯L2短路。 5、如图所示电路中,电源电压不变,闭合开关S后,L1,L2都发光,一段时间后,其中一灯突然熄 灭,而电流表电压表的示数都不变,产生这现象的原因是:() A、灯L1知路; B、灯L2短路; C、灯L1开路; D、灯L2开路。 6、如图所示的电路中,闭合开关S后发现两灯均不亮,电 流表的指针几乎不动,而电压表的指针有明显的偏转,则该 电路的故障可能是:() A、L1的灯丝断了; B、L2的灯丝断了; C、L1,L2的灯丝都断了; D、电流表坏了。 7、如图所示,闭合开关,两只灯泡都不亮,且电流表和电压表的指针都不动,现将两灯泡L1和L2的位置对调,再次 一、焓变、反应热 要点一:反应热(焓变)的概念及表示方法 化学反应过程中所释放或吸收的能量,都可以用热量来描述,叫做反应热,又称焓变,符号为ΔH,单位为kJ/mol,规定放热反应的ΔH为“—”,吸热反应的ΔH为“+”。 特别提醒:(1)描述此概念时,无论是用“反应热”、“焓变”或“ ΔH”表示,其后所用的数值必须带“+”或“—”。 (2)单位是kJ/mol,而不是kJ,热量的单位是kJ。 (3)在比较大小时,所带“+”“—”符号均参入比较。 要点二:放热反应和吸热反应 1.放热反应的ΔH为“—”或ΔH<0;吸热反应的ΔH为“+”或ΔH>0 ?H=E(生成物的总能量)-E(反应物的总能量) ?H=E(反应物的键能)-E(生成物的键能) 2.常见的放热反应和吸热反应 ①放热反应:活泼金属与水或酸的反应、酸碱中和反应、燃烧反应、多数化合反应。 ②吸热反应:多数的分解反应、氯化铵固体与氢氧化钡晶体的反应、水煤气的生成反应、炭与二氧化碳生成一氧化碳的反应 3.需要加热的反应,不一定是吸热反应;不需要加热的反应,不一定是放热反应 4.通过反应是放热还是吸热,可用来比较反应物和生成物的相对稳定性。 如C(石墨,s)C(金刚石,s)△H3= +1.9kJ/mol,该反应为吸热反应,金刚石的能量高,石墨比金属石稳定。 二、热化学方程式的书写 书写热化学方程式时,除了遵循化学方程式的书写要求外,还要注意以下几点: 1.反应物和生成物的聚集状态不同,反应热的数值和符号可能不同,因此必须注明反应物和生成物的聚集状态,用s、l、g分别表示固体、液体和气体,而不标“↓、↑”。 2.△H只能写在热化学方程式的右边,用空格隔开,△H值“—” 表示放热反应, △H值“+”表示吸热反应;单位为“kJ/mol”。 3.热化学方程式中各物质化学式前面的化学计量数仅表示该物质的物质的量,并不表示物质的分子数或原子数,因此,化学计量数可以是整数,也可以是分数。 4.△H的值要与热化学方程式中化学式前面的化学计量数相对应,如果化学计量数加倍,△H 也要加倍。 5.正反应若为放热反应,则其逆反应必为吸热反应,二者△H的数值相等而符号相反。 三、燃烧热、中和热、能源 要点一:燃烧热、中和热及其异同 化学平衡图象专题 1.牢固掌握相关的概念与原理,尤其要注意:外界条件的改变对一个可逆反应来讲,正逆反应速率如何变化,化学平衡如何移动,在速度—时间图、转化率—时间图、反应物的含量—浓度图等上如何体现。要能够画出相关的变化图象。 2.对于化学反应速率的相关图象问题,可按以下的方法实行分析: (1)认清坐标系,搞清纵、横坐标所代表的意义,并与相关的原理挂钩。 (2)看清起点,分清反应物、生成物,浓度减小的是反应物,浓度增大的是生成物;一般生成物多数以原点为起点。 (3)抓住变化趋势,分清正、逆反应,吸、放热反应。升高温度时,v(吸)>v(放),在速率一时间图上,要注意看清曲线是连续的还是跳跃的,分清渐变和突变,大变和小变。例如,升高温度时,v(吸)大增,v(放)小增;增大反应物浓度时,v(正)突变,v(逆)渐变。 (4)注意终点。例如在浓度一时间图上,一定要看清终点时反应物的消耗量、生成物的增加量,并结合相关原理实行推理判断。 3.对于化学平衡的相关图象问题,可按以下的方法实行分析: (1)认清坐标系,搞清纵、横坐标所代表的意义,并与勒夏特列原理挂钩。 (2)紧扣可逆反应的特征,看清正反应方向是吸热还是放热、体积增大还是减小、不变、有无固体、纯液体物质参加或生成等。 (3)看清速率的变化及变化量的大小,在条件与变化之间搭桥。 (4)看清起点、拐点、终点,看清曲线的变化趋势。 (5)先拐先平。例如,在转化率一时间图上,先出现拐点的曲线先达到平衡,此时逆向推理可得该变化的温度高、浓度大、压强高。 (6)定一议二。当图象中有三个量时,先确定一个量不变再讨论另外两个量的关系。 4.几种平衡图像 对于反应mA(气)+nB(气)pC(气)+qD(气);△H<0 ⑴转化率-时间 ⑵含量-时间图 ⑶转化率-温度-压强图 2009年全国中考试题分类汇编--电路故障分析 5.(09·天津)一本用电常识书中列出了白炽灯的常见故障与检修方法,如表l所述,造成此“灯泡不亮"故障的共同原因是电路中出现了 故障现象可能原因检修方法 灯泡不亮1.灯泡的灯丝断了换新灯泡2.灯头内的电线断了换新线并接好3.灯头、开关等处的接线松动,接触 不良 检查加固 A.短路 B.通路 C.断路 D.支路 答案:C (09·四川雅安市)10.如图所示电路,闭合开关S后,发现 灯L1不亮,L2正常发光。此电路的故障可能是 A.开关S接触不良B.电灯L1灯丝断了 C.电灯L1短路D.电灯L2短路 答案:B (09·福建莆田市)21.如图所示,电源电压不变,闭合开关S,电路各元件工作正常。一段时间后,若其中一只电压表示数变大,则( ) A.另一个电压表示数变小 B.其中有一盏灯亮度不变 C.灯L2可能断路 D.灯L2可能短路 答案:C 5.(09·昆明)如图所示的电路,闭合开关S后,两灯都不亮。用电压表检测得到 的结果是:U ab=U bc=U de=U ef=0,若故障只有一处,则 可能的原因是 A.电路a、b间短路 B.电路b、C间断路 C.电路d、e间短路或断路 D.电路e、f间断路 答案:C 18.(09·福建晋江)如图7是小文同学研究串联电路中电流、电压特点的实物连接图,当开关闭合时,灯L1亮,灯L2不亮,这时电流表和电压表 均有读数。则故障原因可能是 A.L1断路B.L1短路C.L2短路D. L2断路 答案:C 10.(09·衡阳)如图7所示,闭合开关S时,灯L。和L2都不亮, 用一段导线的两端接触a、b两点时,两灯都不亮,接触b、c 两点时,两灯都不亮,接触c、d两点时,两灯都亮,故障原 因可能是 A.开关接触不良 B.灯L1断路 C.灯L2断路 D.灯L2短路 12.(09·广安)如图2所示,闭合开关s时,灯泡L1、L2都不亮;用一根导线的两端接触a、b两点时两灯都不亮;接触b、c两点时,两灯也 不亮;接触c、d_两点时,两灯都亮了。由此可以判断( ) A.开关S断路 B.灯L2断路 C.灯L2短路 D.灯L1断路 6.(09·十堰)如图1所示电路中,电源电压保持不变,当开 关S闭合后,电路正常工作。一段时间后,其中一盏灯突然熄 灭,两只电表中一只电表示数变小,另一只电表示数不变。出 现这种现象的可能原因是: A.L1断路 B.L2断路 C.L1短路 D.L2短路 人教版·选修4化学反应原理 第四章电化学基础第一节原电池 东湖高中易勇 一、教学目标 1、知识与技能:深入了解原电池的工作原理。通过三次理论分析使学生对原电池的形成条件产生更完整的认识。学会书写电极反应式和电池总反应。能根据反应设计简单的原电池。 2、过程与方法:学生通过橘子电池的实验活动,体验建构模型的过程。通过Zn-CuSO4电池的设计活动,感悟科学探究的思路和方法,进一步体会控制变量在科学探究中的应用。 3、情感态度与价值观:通过学生自主探究,激发学习兴趣,感受高效率原电池原理形成过程。通过双液双池模型的建构,渗透对立统一的辩证唯物主义思想。 4、教学重点:盐桥概念的建立以及原电池工作原理和形成条件 5、教学难点:氧化还原反应完全分开在两极发生(分池、分液) 6、教法和学法:采用“实验探究—模型建构—理论分析”相结合的教学方式,学生通过实验活动,建构原电池模型,结合理论分析,不断深入认识原电池原理和形成条件,最终实现知识和能力上的跨越。 二、教学过程 1、【引入】独立自学-------我复习我知道 环节一:教师引导学生从制作一个橘子电池开始复习必修2关于原电池的基础知识。 学生活动一: 实验1:回忆水果电池的制作方法。以小组为单位,取一瓣橘子,制作一个橘子电池。实验可供选择的材料:灵敏电流计、铜丝、锌条、导线、培养皿、一瓣橘子 【实验要求】要求以一瓣橘子制作一个橘子电池。分析这个原电池的正负极,电流流向,电子流向,离子移动方向等。原电池形成的条件 注意:锌片和铜片插进去不要拔出,等一会后观察指针偏转变化。 【小组实验】 【小组展示】 环节二:合作共学-----------提炼出原电池装置的模型。 教师引导:一瓣橘子盛有电解质溶液的烧杯。 化学平衡图像 一、选择题 1.一定温度下,在2L 的密闭容器中,X 、Y 、Z 三种气体的物质的量随时间变化的曲线如右图所示,下列描述正确的是( ) A .反应开始到10s ,用Z 表示的反应速率为0.158mol/(L·s ) B .反应开始时10s ,X 的物质的量浓度减少了0.79mol/L C .反应开始时10s ,Y 的转化率为79.0% D .反应的化学方程式为:X(g)+ Y(g)Z(g) 2.( 广东19)合成氨工业对国民经济和社会发展具有重要的 意义。对于密闭容器中的反应:N 2(g)+3H 2(g) 2NH 3(g), 673K ,30MPa 下n(NH 3)和n(H 2)随时间变化的关系如下图所示。 下列叙述正确的是 A .点a 的正反应速率比点b 的大 B .点 c 处反应达到平衡 C .点d (t 1时刻) 和点 e (t 2时刻) 处n(N 2)不一样 D .其他条件不变,773K 下反应至t 1时刻,n(H 2)比上图中d 点的值大 3.下图是可逆反应A+2B 2C+3D 的化学反应速率与化学平衡随外界条件改变(先降温后加压)而变化的情况,由此可推断( ) A .正反应是放热反应 B .若A 、B 是气体,则D 是液体或固体 C .逆反应是放热反应. D .A 、B 、C 、D 均为气体 4.同压、不同温度下的反应:A (g )+B (g )C (g );△HA 的含量和温度的关系如图3所示,下列结论正确的是 ( ) A .T 1>T 2,△H>0 B .T 1<T 2,△H>0 C .T 1>T 2,△H<0 D .T 1<T 2,△H<0 5.现有可逆反应A (g )+2B (g )nC (g );△H<0,在相同温度、不同压强时,A 的转化率跟反应时间(t )的关系如图4,其中结论正确的是() A .p 1>p 2,n >3 B .p 1<p 2,n >3 C .p 1<p 2,n <3 D .p 1>p 2,n=3 6.对于反应2A (g )+B (g )2C (g );△H<0,下列图象正确的是 ( ) 7.T ℃时,A 气体与B 气体反应生成C 气体。反应过程中A 、B 、C 浓度变化如图(Ⅰ)所示,若保持其他条件不变,温度分别为T 1和T 2时,B 的体积分数与时间的关系如图(Ⅱ)所示,则下列结论正确的是( ) A .在(t 1+10)min 时,保持其他条件不变,增大压强,平衡向逆反应方向移动 B . t 1+10)min 时,保持容器总压强不变,通入稀有气体,平衡向逆反应方向移动 C .T ℃时,在相同容器中,若由0.3mol·L —1 A 0.1 mol·L —1 B 和0.4 mol·L —1 C 反应,达到平衡后,C 的浓度仍为0.4 mol·L —1 D .其他条件不变,升高温度,正、逆反应速率均增大,且A 的转化率增大 8.右图表示反应N 2(g )+3H 2(g ) 2NH 3(g );ΔH =-92.2kJ/mol 。在某段时间t 0~t 6中 反应速率与反应过程的曲线图,则氨的百分含量最高的一段时间是( ) A . t 0~t 1 B . t 2~t 3 C . t 3~t 4 D . t 5~t 6 n 2· · · · · a b c d e NH H 2 1 电路故障分析 1.(泰安中考)如图所示电路,电源电压为3V,当开关S闭合后,只有一盏灯泡发光且电压表的示数为3V,产生这一现象的原因可能是() A.灯泡L1处短路B.灯泡L2处短路C.灯泡L1处断路D.灯泡L2处断路2.如图所示电路,电源电压为12V,闭合开关S,移动滑动变阻器的滑片P,小灯泡始终不亮,电流表示数为零,电压表示数为12V,则电路发生的故障可能是 () A.开关接触不良B.电流表断路C.滑动变阻器断路D.灯泡断路3.如图所示,电源两端电压保持不变,闭合开关S后,电路正常工作,过了一会儿灯L突然变亮,两表示数都变大,则该电路出现的故障可能是() A.灯L短路B.灯L断路C.电阻R断路D.电阻R短路 第3题图 4.如图所示是测定小灯泡电功率的电路图.电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动.产生这一现象的原因不可能是 () A.滑动变阻器短路 B.滑动变阻器连入电阻值过大 C.灯泡断路 D.灯丝电阻值过大 5.小悦将额定电压相同的两只小灯泡L1、L2串联接在电源上,如图所示.闭合开关后发现L1发出明亮的光,却看不到L2发光.造成此现象的原因不可能是() A.L2开路 B.L2的电阻相对太小 C.L2的额定功率相对太大 D.L2的实际电压相对太小 6.(日照中考)如图所示,当S闭合后,灯泡L1、L2均正常发光,但过一会儿,亮灯均突然熄灭,某同学用电压表探究电路故障,他用电压表分别接到灯L1、L2两端测量电压,发现灯L1两端电压为零,灯L2两端电压不为零.由此可判断电路的故 障是() A.灯L1断路B.灯L2短路C.灯L2断路D.开关S接触不良7.(泰安中考)小强同学在探究串联电路电流规律的实验中,按下图连接好电路,闭合开关S后,观察实验,两灯均不发光.为检测出电路故障,他做了以下操作:将电压表接到b、c两点,观察电压表、电流表均无示数;将电压表接到a、b两点,观察电压表有明显示数,而电流表示数几乎为零.则电路故障可能是() A.灯L2断路B.灯L2短路C.电流表烧坏了D.灯L1断路8.(潍坊中考)在做电学实验时,有时会遇到电路元件接触不良现象,一般要利用电压表检测故障发生的位置,小强同学连接了如图所示的电路,开关闭合后灯泡不亮,电流表示数为零,此时用电压表测得a、d间的电压不为零,a、c间的电压为 零,c、d间的电压不为零,这说明() A.电源接线柱接触不良 B.开关的触片或接线柱接触不良 C.电流表接线柱接触不良 D.灯泡灯丝断了或灯座接触不良 9.小阳闭合开关后,发现电灯不亮,他用试电笔测试图中的a、b、c、d四点,只有d点发光,那么可能发生的故障是() A.电灯灯丝断了B.cd间某处断路C.ab之间某处断路D.开关处短路 10.小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是()中考电路故障分析专题
