太钢不锈钢中厚板介绍
316奥氏体不锈钢中厚板轧制晶粒度控制研究
特殊钢SPECIAL STEEL第40卷第3期・70・2019年6月Vol. 40. No. 3June 2019316奥氏体不锈钢中厚板轧制晶粒度控制研究杨相歧'庄迎$李吉东'尹嵬'(1山西太钢不锈钢股份有限公司临汾分公司，临汾041000；2山西太钢不锈钢股份有限公司技术中心，太原030003)摘要针对316不锈钢中厚板晶粒度控制问题在实验室进行了一系列的轧钢试验，分别对钢坯原始组织状 态、总轧制压缩比、单道次变形率3个因素进行分析试验结果表明，当轧制用缩比超过6时.钢坯原始组织状态对中厚板全厚度晶粒均匀性无明显影响;钢坯加热温度、道次压卜-量相同时，总圧缩比为6生产T.艺能够轧制出全 斥度晶粒均匀的钢板；当轧制总床缩比为4时.单.道次床下率超过3()%时.钢板表而晶粒度为2级利7级混晶组织；单道次轧制变形量均小于10%时，即使轧制总床缩比足够大.钢板热轧态晶粒度依然不均匀关键词316不锈钢中厚板热轧晶粒度变形率Research on Grain Size Control of 316 Austenitic StainlessSteel Heavy and Medium Plate RollingYang Xiangqi 1 , Zhuang Ying 2, Li Jidong 2 and Yin Wei 2(1 Lisco Branch Company , Shanxi Taigang Stainless Steel Co. , Ltd. , Linfen 041 (X)0 ； 2 Technology Center, Shanxi Tai g ang Stainless Steel Co. , Ltd. , Taiyuan 030003)Abstract The influence of the status of billet steel , rolling compression ratio , deformation rate per pass on grain of 316 austenitic stainless steel medium plate was done in laboratory. The results explaine that the total compression ratio is more than 6, the original structure of steel billet has no influence on grain size of hot rolling plate , when the total compres sion ratio is more than 6, the homogeneous grain in the whole thickness is obtained in condition of same billet steel heating- up temperature and deformation rate per pass. But when the total compression ratio is more than 6, the 2 grade and 7 grade duplex giain are obtained even though the defonnatioii rale per pass is more than 30% , and when the total compression ratio is less than 10% , the grain is heterogeneous even though the total compression ratio is big enough.Material Index 316 Stainless Steel Medium Plate, Hot Rolling, Gain Size, Deformation Rate316不锈钢中厚板具有较高的高温强度、较好的耐腐蚀性能及加工性能，被广泛应用于工程建设 的各个方面。
太钢超纯铁素体不锈钢介绍(精)
太钢超纯铁素体不锈钢介绍(精)太钢超纯铁素体不锈钢介绍山西太钢不锈钢股份有限公司提纲一、钢铁的基本知识介绍二、超纯铁素体不锈钢介绍三、太钢超纯铁素体不锈钢的开发情况四、超纯铁素体不锈钢的应超纯铁素体不锈钢的应用五、新产品——高成形性经济型含锡超纯铁素体不锈钢介绍一、钢铁的基本知识介绍钢与铁钢与铁均是铁碳合金碳含量少于0.0218wt.%的合金称为，具有优异的磁性能，主要用于制作电器仪表中的电磁元件和电磁铁芯等；碳含量高于2.11wt.%的合金称为磨性、切削加工性和消震性，并且价格较低。
常用于机床床身、暖气片、汽车底盘、井盖等；碳含量介于0.0218-2.11 wt.%的铁碳合金称为钢的分类I.按化学成份分类碳素钢：低碳钢(C≤0.25%)、中碳钢(C≤0.25-0.60%)和高碳钢（C≤0.60%）。
合金钢：低合金钢(合金元素总含量≤5%)；中合金钢(合金元素总含量＞5-10%)；高合金钢(合金元素总含量＞10%)。
II.III.按用途分类弹簧钢、轴承钢、结构钢、耐磨钢等。
IV.按冶炼方法分类………不锈钢——是低碳合金钢•大多数不锈钢的含碳量均较低，低于0.2%；此外，不锈钢的耐蚀性随含碳量的增加而降低。
•不锈钢中的主要合金元素是铬( Cr)；只有当Cr含量达到一定值时，钢才有耐蚀性。
因此，不锈钢中Cr含量均在11%以上。
另外，不锈钢中还含有Ni、Ti、Mn 、N、Nb、Mo、Si等元素。
从基本概念出发，从基本概念出发，。
不锈钢的耐蚀机理•不锈钢的耐腐蚀性是相对的，有条件的；容易在含C1-、Br-、I-、ClO4-的溶液中发生点腐蚀，当有Cu2+、Fe3+、Hg2+等重金属离子存在时，腐蚀加剧。
••不锈钢应用手册中的不锈钢耐蚀数据只是实验室的试验结果，与实际介质环境出入大，需具体问题具体分析。
不锈钢和不锈铁？不锈钢和不锈铁？长期以来，中国乃至亚洲地区（不包括日本）在使用不锈钢方面形成了一个误区，也就是习惯用磁性来判断不锈钢的品质，习惯用磁性来判断不锈钢的品质，认为无磁的奥氏体是不锈钢，氏体是不锈钢，有磁的铁素体就不是不锈钢有磁的铁素体就不是不锈钢，铁素体就不是不锈钢，是不锈铁，是不锈铁，这个错误的理念曾导致了中国的不锈钢消费中奥氏体钢占90%，造成极大的资源浪费，这是也国内制品企业大量使用200系的原因。
2205系双相不锈钢热轧中厚船板连续酸洗线酸洗实践
DOI：10.16660/ki.1674-098X.2018.09.0912205系双相不锈钢热轧中厚船板连续酸洗线酸洗实践①武文青(山西太钢不锈钢股份有限公司临汾分公司技术质量科 山西临汾 041000)摘 要：2205系双相不锈钢热轧中厚船板通过热轧后，经过常化炉固溶处理后，表面产生的氧化铁皮成分的研究，在实验室配置不同浓度的酸液进行了酸洗试验，根据实验室的浸泡时间转换成连续线的辊道速度，最终确定了硫酸浓度、硝酸浓度、氢氟酸浓度的配置，在硫酸段、混酸段的酸液温度控制以及辊道速度的调整；重点对连续酸洗线工艺酸洗机理、生产工艺质量过程控制、生产实践总结等几个方面进行了简要的介绍和分析。
关键词：双相不锈钢 连续线酸洗 过程控制中图分类号：TG33 文献标识码：A 文章编号：1674-098X(2018)03(c)-0091-02①作者简介：武文青(1983,3—),男，汉族，山西河曲人，本科，工程师，研究方向：酸洗工艺。
2205系双相不锈钢热轧中厚船板酸洗就是使用酸溶液对表面带有氧化铁皮的2205系双相不锈钢热轧中厚船板进行表面酸化学处理，去除2205系双相不锈钢热轧中厚船板表面在高温加工过程中形成的氧化层和贫铬层，并同步钝化，形成无氧化层残留，以及白亮的表面状态。
2205系双相不锈钢热轧中厚船板，其组织为铁素体+奥氏体构成，由于其Cr、Ni等合金元素的含量较300系不锈钢更高，表面氧化层致密、复杂、多样性，并具有更好的耐腐蚀性能，因此酸洗更为困难，酸洗工艺更为复杂。
连续酸洗线酸洗工艺：预清洗→硫酸酸洗→硫酸段水清洗→混酸酸洗钝化→混酸段水清洗→新水清洗→热风烘干。
山西太钢不锈钢股份有限公司临汾分公司签订了12000t2205系双相不锈钢船板合同，酸洗后表面色泽要求均匀一致，不能有一点酸印、水印、黑沫等酸洗缺陷，每个月交库的化学品船用2205系双相不锈钢船板1000多吨，质量高，任务重，槽式酸洗后的船板由于无水清洗及烘干系统，酸洗后表面色泽达不到用户质量要求，在连续线酸洗化学品船用2205系双相不锈钢船板攻关。
太钢不锈钢宽幅板主要产品介绍
太钢不锈钢宽幅板产品介绍主要品种系列钢种国标（GB）日标（JIS）欧标（EN）美标（AISI）奥氏体3040Cr18Ni9SUS304 1.4301AISI304 304L00Cr19Ni10SUS304 1.4307AISI304L 3160Cr17Ni12Mo2SUS316 1.4401AISI316 316L00Cr17Ni14Mo2SUS316L 1.4404AISI316L 316Ti0Cr18Ni12Mo2Ti SUS316Ti 1.4571AISI316Ti 3170Cr19Ni13Mo3SUS317 1.4435AISI317 317L00Cr19Ni13Mo3SUS317L 1.4438AISI317L 3211Cr18NI9Ti SUS321 1.4541AISI321主要产品成分控制牌号化学成分%C Ni Cr P S Si Mn Mo N其其它0Cr18Ni9≤0.088.0-11.018.0-20.0≤0.045≤0.030≤1.0≤2.000Cr19Ni10≤0.038.0-12.018.0-20.0.≤0.045≤0.030≤1.0≤2.0产品表面组别及种类分类组别及产品种类描述热板No.1热轧退火酸洗卷2E热轧卷直接轧制后退火酸洗THS热轧卷直接轧制后退火酸洗较高强度卷TSHS热轧卷直接轧制后退火酸洗高强度卷冷板2B冷轧后热处理酸洗并经平整获得适当的表面光洁度2D冷轧后热处理酸洗并经毛面辊平整获得一定的粗糙度硬态板可分为低硬（H1/4）、半硬（H1/2）、硬（H）、特硬（H2）、极硬（H4）产品规格范围种类宽度（切边或毛边）厚度长度热板1300~2100mm 2.0-14.0mm4.0-13.0m或成卷冷板1300~1600mm0.4~8.0mm3.0-13.0m或成卷1700~2100mm0.8~8.0mm3.0-13.0m或成卷备注：成品卷内径可为Φ610mm和Φ762mm产品尺寸精度控制宽度偏差厚度宽度偏差范围0.4~3.0mm（含3.0mm）0~+2mm3.0~8.0mm（含8.0mm）0~+4mm8.0~14.0mm 0~+5mm长度及对角线偏差项目偏差范围长度0~+0.5mm/m长度≤6m范围≤4mm; 长度≤6m范对角线差围≤6mm冷板厚度偏差厚度偏差范围公称厚度正公差小负公差大负公差≤0.40-0，＋0.040＋0，-0.040-0.010，-0.050＞0.40-0.60-0，＋0.050＋0，-0.050-0.020，-0.070热板厚度偏差厚度厚度偏差范围2.0~6.0mm（含6.0mm）公称厚度的±0.8%6.0~14.0mm公称厚度的±1.0%主要产品物理性能牌号基本重量牌号基本重量0Cr18Ni97.931Cr177.70 00Cr19Ni107.9300Cr12Ti7.750Cr17Ni12Mo27.9800Cr127.75 00Cr17Ni14Mo27.980Cr137.750Cr18Ni12Mo2Ti7.981Cr137.75产品力学性能水平（单钢种第一行为标准要求，第二行为太钢控制水平）奥氏体钢牌号规定非比例延伸强度Rp0.2/MPa抗拉强度Rm/MPa断后伸长率A/%硬度值HBW HRB HV 不小于不大于0Cr18Ni92055154020192210570-640570-64042-5475-900Cr18Ni11Nb2055154020192210 290-370600-67046.5-52.579.5-86.5铁素体及马氏体钢牌号规定非比例延伸强度Rp0.2/MPa抗拉强度Rm/MPa断后伸长率A/%冷弯180°d:弯芯直径a:钢板厚度硬度值HBW HRB HV550-70018.5-4776.5-98.5153-210双相钢牌号抗拉强度，不小于屈服强度，不小于2英寸或50mm伸长率，不小于，%硬度，不小于冷弯kis MPa kis MPa布氏硬度洛式硬度00Cr22Ni5Mo3N95655654502529331不要求830-860640-66026-3282-90主要产品腐蚀性能牌号10%草酸浸蚀硫酸-硫酸铁腐蚀65%硝酸腐蚀硫酸-硫酸铜腐蚀0Cr18Ni9合格合格合格合格00Cr19Ni10合格合格合格合格0Cr17Ni12Mo2合格合格合格合格00Cr17Ni14Mo2合格合格合格合格0Cr18Ni12Mo2Ti合格合格合格合格0Cr19Ni13Mo3合格合格合格合格00Cr19Ni13Mo3合格合格合格合格1Cr18NI9Ti合格合格合格合格0Cr13Al合格合格合格合格00Cr12Ni合格合格合格合格00Cr17Mo合格合格合格合格00Cr18Mo2合格合格合格合格00Cr21NbTi合格合格合格合格（TX）2Cr13合格合格合格合格3Cr13合格合格合格合格00Cr22Ni5Mo3N合格合格合格合格00Cr23Ni4MoCu合格合格合格合格N宽幅冷板厚度精度。
不锈钢中厚板的用途
发展前景随着现代社会的不断向前发展，不锈钢 制品因实用、耐用、美观、卫生被越来越广泛的
应用于各个领域。 在追求环保卫生的今天，我们见到的是许多
生产过程产生污染的企业被关停，项目被搁浅、 下马，而不锈钢管材的生产基地广东佛山却干得
如火如荼，原因在于不锈钢管材的生产工艺及制 作过程无污染，属环保项目。 根据最新资料及我实践得出以下结论：每生
不锈钢中厚板的用途 不锈钢中厚板是指厚度 4-25.0mm 的钢板，
厚度 25.0-100.0mm 的称为厚板，厚度超过 100.0mm 的为特厚板。
不锈钢中厚板用途： 广泛用来制作各种容器、炉壳、炉板、桥梁
及汽车静钢钢板、低合金钢钢板、桥梁用钢板、 造般钢板、锅炉钢板、压力容器钢板、花纹钢板、
汽车大梁钢板。拖拉机某些零件及焊接构件。 不锈钢主要使用特性对比不锈钢制品企业
0c04f7aa 包养价格
产一吨不锈钢管材只会产生 0.2 公斤的余泥，而
余泥只是砂粒，不会与空气和水产生化学反应， 生产过程也不会产生有毒气体，冷却水就是普通 自来水，循环利用率可达 98%。生产不锈钢管材
只需要焊接、打磨、抛光，这些工艺处理因无污
Hale Waihona Puke 染，在工业发达的日本和意大利等国家也都保留 不锈钢制管业，也说明这一行业具有良好的发展 前景。
中厚板热处理线抛丸钢板表面质量问题分析及解决

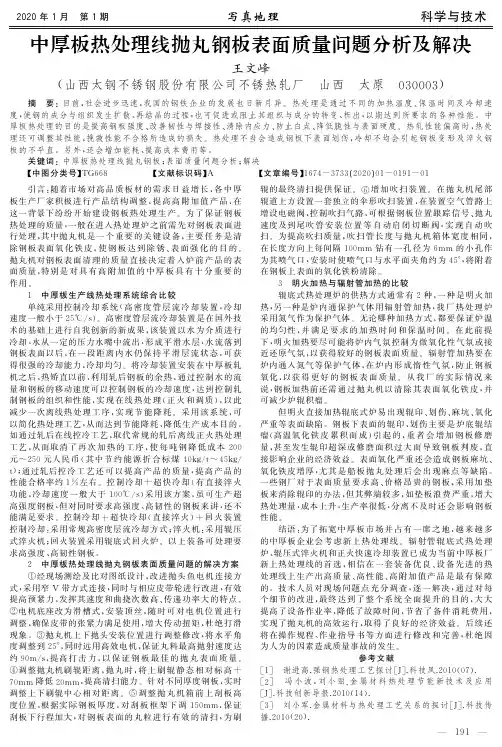

中厚板热处理线抛丸钢板表面质量问题分析及解决王文峰(山西太钢不锈钢股份有限公司不锈热轧厂㊀山西㊀太原㊀０３０００３)摘㊀要:目前,社会进步迅速,我国的钢铁企业的发展也日新月异.热处理是通过不同的加热温度㊁保温时间及冷却速度,使钢的成分与组织发生扩散㊁再结晶的过程,也可促进或阻止其组织与成分的转变㊁析出,以期达到所要求的各种性能.中厚板热处理的目的是提高钢板强度㊁改善韧性与焊接性㊁清除内应力㊁防止白点㊁降低脆性与表面硬度.热轧性能偏高时,热处理还可调整其性能,挽救性能不合格所造成的损失.热处理不当会造成钢板下表面划伤,冷却不均会引起钢板变形及淬火钢板的不平直.另外,还会增加能耗㊁提高成本费用等.关键词:中厚板热处理线抛丸钢板;表面质量问题分析;解决ʌ中图分类号ɔT G ６６８㊀㊀㊀㊀㊀ʌ文献标识码ɔA㊀㊀㊀㊀㊀ʌ文章编号ɔ１６７４－３７３３(２０２０)０１－０１９１－０１㊀㊀引言:随着市场对高品质板材的需求日益增长,各中厚板生产厂家积极进行产品结构调整,提高高附加值产品,在这一背景下纷纷开始建设钢板热处理生产.为了保证钢板热处理的质量,一般在进入热处理炉之前需先对钢板表面进行处理,其中抛丸机是一个重要的关键设备,主要任务是清除钢板表面氧化铁皮,使钢板达到除锈㊁表面强化的目的.抛丸机对钢板表面清理的质量直接决定着入炉前产品的表面质量,特别是对具有高附加值的中厚板具有十分重要的作用.１㊀中厚板生产线热处理系统综合比较单纯采用控制冷却系统(高密度管层流冷却装置,冷却速度一般小于２５ħ/s).高密度管层流冷却装置是在国外技术的基础上进行自我创新的新成果,该装置以水为介质进行冷却,水从一定的压力水嘴中流出,形成平滑水层,水流落到钢板表面以后,在一段距离内水仍保持平滑层流状态,可获得很强的冷却能力,冷却均匀.将冷却装置安装在中厚板轧机之后,热矫直以前,利用轧后钢板的余热,通过控制水的流量和钢板的移动速度可以控制钢板的冷却速度,达到控制轧制钢板的组织和性能,实现在线热处理(正火和调质),以此减少一次离线热处理工序,实现节能降耗.采用该系统,可以简化热处理工艺,从而达到节能降耗㊁降低生产成本目的.如通过轧后在线控冷工艺,取代常规的轧后离线正火热处理工艺,从而取消了再次加热的工序,使每吨钢降低成本２００元~２５０元人民币(其中节约能源折合标煤４０k g /t ~４５k g/t);通过轧后控冷工艺还可以提高产品的质量,提高产品的性能合格率约１％左右.控制冷却＋超快冷却(有直接淬火功能,冷却速度一般大于１００ħ/s)采用该方案,虽可生产超高强度钢板,但对同时要求高强度㊁高韧性的钢板来讲,还不能满足要求.控制冷却＋超快冷却(直接淬火)＋回火装置控制冷却:采用常规高密度层流冷却方式;淬火机:采用辊压式淬火机;回火装置采用辊底式回火炉.以上装备可处理要求高强度㊁高韧性钢板.２㊀中厚板热处理线抛丸钢板表面质量问题的解决方案①经现场测绘及比对图纸设计,改进抛头鱼电机连接方式,采用窄V 带方式连接,同时与相应皮带轮进行改进,有效提高预紧力,发挥其速度和曲挠次数高㊁传递功率大的特点.②电机底座改为滑槽式,安装顶丝,随时可对电机位置进行调整,确保皮带的张紧力满足使用,增大传动扭矩,杜绝打滑现象.③抛丸机上下抛头安装位置进行调整修改,将水平角度调整到２５ʎ,同时远用高效电机,保证丸料最高抛射速度达约９０m /s,提高打击力,以保证钢板最佳的抛丸表面质量.④调整抛丸机刷辊距离,抛丸时,将上刷辊静态相对标高＋７０mm 降低２０mm ,提高清扫能力.针对不同厚度钢板,实时调整上下刷辊中心相对距离.⑤调整抛丸机箱前上刮板高度位置,根据实际钢板厚度,对刮板框架下调１５０mm ,保证刮板下行程加大,对钢板表面的丸粒进行有效的清扫,为刷辊的最终清扫提供保证.⑥增加吹扫装置.在抛丸机尾部辊道上方设置一套独立的伞形吹扫装置,在装置空气管路上增设电磁阀,控制吹扫气路,可根据钢板位置跟踪信号㊁抛丸速度及到尾吹管安装位置等自动启闭切断阀,实现自动吹扫.为提高吹扫质量,吹扫管长度与抛丸机箱体宽度相同,在长度方向上每间隔１００mm 钻有一孔径为６mm 的小孔作为其喷气口,安装时使喷气口与水平面夹角约为４５ʎ,将附着在钢板上表面的氧化铁粉清除.３㊀明火加热与辐射管加热的比较辊底式热处理炉的供热方式通常有２种,一种是明火加热,另一种是炉内通保护气体用辐射管加热,我厂热处理炉采用氮气作为保护气体.无论哪种加热方式,都要保证炉温的均匀性,并满足要求的加热时间和保温时间.在此前提下,明火加热要尽可能将炉内气氛控制为微氧化性气氛或接近还原气氛,以获得较好的钢板表面质量.辐射管加热要在炉内通入氮气等保护气体,在炉内形成惰性气氛,防止钢板氧化,以获得更好的钢板表面质量.从我厂的实际情况来说,钢板加热前还需通过抛丸机以清除其表面氧化铁皮,并可减少炉辊积瘤.但明火直接加热辊底式炉易出现辊印㊁划伤㊁麻坑㊁氧化严重等表面缺陷.钢板下表面的辊印㊁划伤主要是炉底辊结瘤(高温氧化铁皮累积而成)引起的,重者会增加钢板修磨量,甚至发生辊印超深或修磨面积过大而导致钢板判废,直接影响企业的经济效益.表面氧化严重还会造成钢板麻坑㊁氧化铁皮增厚,尤其是船板抛丸处理后会出现麻点等缺陷.一些钢厂对于表面质量要求高㊁价格昂贵的钢板,采用加垫板来消除辊印的办法,但其弊端较多,如垫板浪费严重,增大热处理量,成本上升,生产率很低,分离不及时还会影响钢板性能.结语:为了拓宽中厚板市场并占有一席之地,越来越多的中厚板企业会考虑新上热处理线.辐射管辊底式热处理炉㊁辊压式淬火机和正火快速冷却装置已成为当前中厚板厂新上热处理线的首选,相信在一套装备优良㊁设备先进的热处理线上生产出高质量㊁高性能㊁高附加值产品是最有保障的.技术人员对现场问题点充分调查,逐一解决,通过对每个细节的改进,最终达到了整个系统全面提升的目的,大大提高了设备作业率,降低了故障时间,节省了备件消耗费用,实现了抛丸机的高效运行,取得了良好的经济效益.后续还将在操作规程㊁作业指导书等方面进行修改和完善,杜绝因为人为的因素造成质量事故的发生.参考文献[１]㊀谢进高．强钢热处理工艺探讨[J ]．科技风．２０１０(０７)．[２]㊀冯小波,刘小丽．金属材料热处理节能新技术及应用[J ]．科技创新导报．２０１０(１４)．[３]㊀刘小军．金属材料与热处理工艺关系的探讨[J ]．科技传播．２０１０(２０)．１９１ ２０２０年１月㊀第１期写真地理科学与技术。
中厚板介绍幻灯
3、麻点 这种缺陷按照其特征与形成的原因，有两种情况：一是原料在 加热时，燃料喷渍浸蚀表面，经过轧制以后，在钢板表面的局部 呈黑色蜂窝状的粗糙凹坑面，一般多为小块状或密集的麻面。另 一种是原料在加热是，由于氧化严重，在轧制时氧化铁皮全部或 部分脱落，在钢板表面出现局部块状和连续的粗糙平面，或者出 现灰白色光面凹坑。处理这类缺陷时，可采用轻微的修磨，严重 的应采用切除的方法。 原料表面有氧化铁皮或在轧制过程中产生的再生氧化铁皮没有除 尽。因此，在轧制完成后，钢板表面黏附一层灰黑色或红棕色氧 化铁皮，一般成块状或条状。其深度较光麻点浅。轧制时加强除 鳞，可以减少这类缺陷。在消除这类缺陷时，较轻的可采用修磨 方法，如果妨碍检查质量的，则应将有缺陷的部位切除。
2.2 中厚板轧制区工艺
八钢中厚板工程轧制区域主要工艺包括：高压水除鳞、粗轧 机展宽轧制、粗轧机轧制合格中间坯、立辊轧机齐边轧制改善板 形、精轧机厚度控制轧制、精轧机控冷控轧、精轧机板形控制、 ACC钢板快速冷却工艺等。 经过加热合格的钢坯必须经过高压水除鳞工艺将钢坯表面生 成的氧化铁皮去除，避免氧化铁皮压入在轧制过程中造成质量缺 陷，同时在粗轧、精轧轧制过程中也要经过道次间高压水去除再 生氧化铁皮。粗轧机形式为4200mm四辊可逆式轧机，经过粗轧 机往复式轧制和转钢操作将板坯宽展至成品宽度的毛边尺寸，厚 度达到成品厚度的2-3倍；粗轧机采用在板坯高温阶段大压下量破 碎晶粒，横轧结合纵轧显著改善钢板横向组织性能。立辊轧机对 粗轧机展宽钢板宽度方向进行轧制，有效改善钢板平面形状，提 高钢板成材率。
3.3 我国中厚板生产的发展
1、我国第一套中厚板轧机是1936年在鞍山钢铁公司建成的 2300mm三辊劳特式轧机，1968年武钢引进2800mm中厚板轧机 太钢引进2300/1700mm炉卷轧机，均是从苏联引进。1978年舞钢 建造了一套4200mm宽厚板轧机。我国正处于工业化发展过程中， 中厚板产量占总消费量的17%，2003年以后建设7套，2010年拟 建20套，目前有46套，4444万吨/年，到2010年将有60套，达到 8374万吨/年，中厚板市场需求7000万吨/年。今后3000mm以下的 中厚板产线将被淘汰，目前除宝钢5000mm等少数产线自动化水平 较高外，总体水平较低，我国是中厚板大国而不是强国。 2、中国专用板的需求：船板到2015年我国将成为世界造船量 第一，需求量在3000-4000万吨/年；锅炉压力容器板每年在70120万吨/年；管线钢品种在X70以上到2010年360-370万吨/年。
太钢汽车用钢产品介绍
结果表明：T510L钢卷沿长度方向的性能波动范围较窄， 屈服强度在30MPa之内，抗拉强度在35MPa之内，延伸率在 5个百分点之内。由此说明性能是稳定的。
29
产品介绍
T610L系列冲击试验
温度
常温
AKV（J） 153
（试样尺寸:5×10×55mm）
0℃ -20℃ -40℃ -60℃ 145 156 139 91
15
层流冷却装置
装备介绍
高效层流冷却系统 预留有快速冷却装置位置 满足DP、TRIP等特殊钢种生产时快速冷却的要求
16
装备介绍
卷取机
全液压卷取机 最低卷取温度：200C 踏步控制 夹送辊打磨装置
17
平整机组
装备介绍
平整：改善板形、表面、机械性能；
分卷：按照用户要求卷重交货；
结果表明：TH800钢的纵、横向性能差异很小。其中，
屈服强度和抗拉强度皆为20MPa，延伸率仅为1%，说明钢
卷的各向异性比较小。
37
金相组织
近表面
产品介绍
8 mm TH800带钢的光学显微图象
牌 号 生产量
规 格mm
T700 TH800
50000吨 12000吨
3.0-14.0×15002000×C
3.0-15.0×15002000×C
使用行业 银行柜员机、工程机械、
汽车改装厂 汽车改装厂、出口欧洲
34
产品介绍
化学成分（%）
牌号
C
Si Mn
P
S
Nb Ti
其它
T700 0.07 ≤0.10 1.8 ≤0.010 0.001 0.06 0.10 TH800 0.07 ≤0.10 1.85 ≤0.010 0.001 0.06 0.10 少量Mo和V
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
临钢3300轧机
不锈热轧厂2300轧机
中板连续常化炉
连续酸洗
不锈中板性能均一、稳定，并具有良好的加工性和耐蚀性能 。
不锈钢中厚板的制造
产品线丰富：
Cr-Ni型 Cr-Ni型
301 304 321 304NbN
301L 304L 321H 347 370 316L 316Ti 310S 310S 314 314 405 405
奥氏体类
305 Cr-Ni-Mo型 Cr-Ni-Mo型 316 317 309S 309S 253MA 253MA 904L 904L 410S 410S 409L 409L 436L 436L 430L 430L 马氏体类 马氏体类 410 410 T443 T443 420J1 420J1 3RE60 3RE60 双相（铁素体－奥氏体 ) 双相（铁素体－奥氏体 ) S32750 S32750 S329J4L S329J4L
核电用不锈钢中厚板
核电用不锈钢中厚板
Z2CN18-10是法国 核电用不锈钢牌号，国内 核电建设长期依靠进口。 我公司开发的Z2CN18-10 已批量生产。 Z2CN19-10NS 核 岛 内 构 件“吊篮”围板用钢板。
Z2CN19-10NS
Z2CN18-10
核岛堆芯构件用Z2CN19-10NS不锈钢板模拟件 顺利通过了国内核电行业的评审，成为国内唯一具 有核岛堆芯构件用不锈钢板供货资质的企业。 Z2CN18-10已成功应用于1000MW核电用安全 壳喷淋泵机壳材料。
�
应
用
高浓度氯离子环境
--纸浆造纸工业、各种漂白装置等
S31254中板
水电用超级马氏体不锈钢
水电用超级马氏体不锈钢
该钢种具有高强度、 高硬度、良好的韧性和 优异的焊接性能。 用于水轮机叶片、管 道等水流冲刷部件。
产品应用业绩：哈电、 武汉汽轮、杭州力源、 三峡机电、浙江富春江、 天津阿尔斯通、天津天 发重型、大连加氢反应 器制造等企业。
160吨超高功率电炉
180吨 VOD精炼炉
180吨 AOD精炼炉
钢质纯净度高，P、S及五害元素Pb、Sn、As、Sb、Bi含量低。
10
不锈钢中厚板的制造
国际领先的不锈钢中厚板生产装备 -轧钢 国际领先的不锈钢中厚板生产装备� 太钢拥有国际先进的单张中板轧制技术，具备年产25万吨的能力，中板轧机 配备有AGC自动控制系统，产品尺寸精度高、板型好；中板连续辊底式常化炉 温度控制精度高，保证中板内在品质；中板连续喷淋酸洗线，减少表面擦划 伤，保证中板外在表面质量。
可生产不锈钢牌号对照表
欧标
1.4512 1.4000 1.4002
美标
410L 410S 405 409L 430 436L 444 443CT
主要成分
LC-12Cr 13Cr 13Cr-Al LC-12Cr-Ti 17Cr LC-17Cr-Mo LC-18Cr-2Mo 21Cr-Ti 18Cr-Ti 0.1C-13Cr 0.2C-13Cr 0.3C-13Cr 18Cr-5Ni-3Mo-2Si LC-21Cr-Ni-N 22Cr-5Ni-3Mo-N LC-23Cr-4Ni-N 25Cr-7Ni-4Mo-N 25Cr-6Ni-3Mo-N
太钢不锈钢中厚板介绍
太钢营销部 二○一二年九月二十二日
关于太钢
关于太钢：
�我们有78年的企业发展历程和60年的不锈钢制造经验； �是国内特大型特殊钢钢铁联合企业； �拥有全球第一的不锈钢产量（300万吨)； �拥有装备技术水平领先、品种规格最全的全流程不锈钢生产
线。
关于太钢
多年来，太钢一直引领着中国不锈钢产业的发展
可生产不锈钢牌号对照表
欧标
1.4310 1.4318 1.4301 1.4306
美标
301 301L 304 304L 321 321H 304NbN 347 305 370 316 316L 317L 316Ti 309S 310S 314 253MA 904L
主要成分
17Cr-7Ni LC-17Cr-7Ni 18Cr-8Ni LC-18Cr-9Ni 18Cr-9Ni-Ti 18Cr-9Ni-Nb-N 18Cr-11Ni-Nb 18Cr-12Ni 16Cr-14Ni 17Cr-12Ni-2Mo LC-17Cr-12Ni-2Mo LC-19Cr-13Ni-3Mo 18Cr-12Ni-2Mo-Ti 23Cr-13Ni 25Cr-20Ni 25Cr-20Ni-2Si 21Cr-11Ni-2Si-N 20Cr-25Ni-4.5Mo-Cu
不锈钢中厚板的业绩
客户遍布各行各业：
石化行业 运输行业
能源行业
压力容器行业
不锈钢中厚板的业绩
与设计院所也有广泛的合作
宁波工程建设公司
洛阳石化工程公司
天辰工程公司
东华工程公司
孚宝集团
中石化工程建设公司 华陆工程公司
不锈中厚板的营销
国内主要市场销售网络：
太钢在国内设 19个外设销售 公司；在广东 佛山及天津已 建立了加工配 送中心；并将 在烟台、沈阳
� 临钢中板厂 厚度：8~90mm 宽度：1400~3000mm 长度：4000~12000mm
不锈钢中厚板的资质
产品取得多方认证：
挪威船级社(DNV)
美国船级社(ABS)
英国船级社(LR) 法国船级社(BV) 德国船级社(GL)
中国船级社（CCS）
太钢是国内唯一生产不锈钢船板的企业
不锈钢中厚板的资质
压力容器GB24511-2009认证
不锈钢中厚板的资质
TUV证书 PED证书 壳牌石油认证
太钢是壳牌石油国内唯一取得不锈钢认证的企业
不锈钢中厚板的业绩
产品应用广泛：
太钢不锈中板产品以钢质纯净、优良的机械性能、优异的表面质量 等良好的使用性能，广泛应用于石油石化、能源动力、交通运输、核电 等领域。
附表：Biblioteka 牌号00Cr12 0Cr13 0Cr13Al 00Cr12Ti 1Cr17 00Cr17Mo 00Cr18Mo2 T443 439 1Cr13 2Cr13 3Cr13 00Cr18Ni5Mo3Si2 00Cr21NiN 00Cr22Ni5Mo3N 00Cr23Ni4N 00Cr25Ni7Mo4N 00Cr25Ni6Mo3N 1.4362 1.4410 1.4021 1.4028 1.4462 1.4162 410 420J1 420J2 3RE60 LDX2101 S31803 S32304 S32750 SUS329J4L 1.4521 1.4016
•1952年中国第一炉不锈钢 •1974年中国第一卷宽幅冷轧带钢 •1981年中国第一座AOD炉 •1985年中国第一块连铸坯 •2003年全球第一条以铁水为原料的三步法冶炼不锈钢生产线 •2011年全球最大不锈钢产量达303万吨。
也占领着中国不锈钢生产技术的顶峰
•拥有授权专利307件，其中不锈钢150件 •近五年获3项不锈钢国家重点新产品奖 •近五年牵头制定12项不锈钢国家标准 •近五年获47项省部级以上科技成果奖，其中不锈钢29项 •近五年获国家奖5项 。。。。。。。。。。。。
双相不锈钢 突破关键工艺技术 双相不锈钢新品种
2507 2906 •AOD炉冶炼氮的精确控制 •热塑性控制技术 •热处理工艺技术 •高效酸洗技术 •焊接技术 •复合材料制备技术 2304 2101 2003 18-5（ 3Re60） 2205 329J4
超级双相不 锈钢
普通双相不 锈钢
经济型双相 不锈钢
不锈钢中厚板
临钢 3300mm 轧机
板坯连铸
不锈热轧轧 厂2300mm 轧机
� 我公司不锈钢中厚板产品原料全部由太钢本部进行冶炼，由不锈热轧厂和临 钢中板厂进行轧制。 � 按照以下标准组织生产： � GB(GJB) � ASTM、ASME 、EN、JIS � 企业标准（外企业）或行业标准
不锈钢中厚板的制造
完善的全流程中厚板生产工艺
不锈钢中厚板的制造
国际领先的不锈钢中厚板生产装备 -炼钢 国际领先的不锈钢中厚板生产装备� 太钢拥有国际先进的、国内最大的AOD炉等不锈钢冶炼生产设备。开发了以 铁水为主原料的三步法不锈钢冶炼工艺技术，同时拥有电炉+AOD两步法等 多种国际先进的不锈钢冶炼工艺技术。
180吨DP转炉
2011年新开发牌号，作为 317L替代材料， 在石化、造纸等领域具有广泛应用前景
双相不锈钢 双相不锈钢的应用业绩
太钢双相不锈钢已在石化、造纸、造船、核电、海水淡化、真空制盐、建筑 幕墙、轨道交通等领域得到广泛使用。
化学品船 2205
海水淡化
核电2101
造纸2101 2205
焦化工程2507
真空制盐2205复合板 水利工程2205复合板
�2007年职业健康安全管理体系和环境 管理体系获得了认证,并持续保持了认 证注册。
关于太钢
可生产全系列的不锈钢产品
冷轧板（卷）cold rolled plate (coil) 板材
flat products
中厚板Plates of moderate thickness 热轧卷（No1) hot rolling coil
不锈钢中厚板的制造
可生产规格范围广泛：
厚度 mm 90 80
50
20
6
1400
1800
2000
2500
2800
3000 宽度 mm
不锈钢中厚板可生产规格 � 不锈热轧厂 厚度：6~40mm 宽度：1400~2000mm 长度：4000~8500/9500mm
注：≤8500mm过磅计重，＞8500mm按实际厚度理论计重。
关于太钢
我们秉承面向客户的企业文化：
核心价值观： 以人为本 用户至上 质量兴企 全面开放 不断创新 营销理念： 为用户提供更全、更好、更快的解 决方案，在长期合作中实现共赢！ 质量理念： 质量是企业的品格
