电脑主机的结构
计算机基本结构(图解)
电脑主机构成：1. CPU；2. 主板；3. 硬盘；4. 内存；5. 显卡；6. 声卡；7. 网卡；8. 光驱；9.电源。
电脑机箱主板，又叫主机板、系统板或母板，它分为商用主板和工业主板两种。
主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有芯片部分（BIOS芯片、CMOS 芯片等）、接口部分（COM、LPT、USB、MIDI、IDE、SATA、PS/2等）、扩展槽部分（AGP插槽、PCI插槽、CNR插槽、内存插槽等）。
芯片BIOS芯片：是一块方块状的存储器，里面存有与该主板搭配的基本输入输出系统程序。
能够让主板识别各种硬件，还可以设置引导系统的设备，调整CPU外频等。
BIOS芯片是可以写入的，这方便用户更新BIOS的版本，以获取更好的性能及对电脑最新硬件的支持。
CMOS芯片：是一种低耗电随机存贮器，其主要作用是用来存放BIOS中的设置信息以及系统时间日期。
如果CMOS中数据损坏，计算机将无法正常工作，为了确保CMOS数据不被损坏，主板厂商都在主板上设置了开关跳线，一般默认为关闭。
当要CMOS数据进行更新时，可将它设置为可改写。
为使计算机不丢失CMOS和系统时钟信息，在CMOS芯片的附近有一个电池给他持续供电。
南北桥芯片：横跨AGP插槽左右两边的两块芯片就是南北桥芯片。
南桥多位于PCI插槽的上面；而CPU插槽旁边，被散热片盖住的就是北桥芯片。
北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”。
南桥芯片则负责硬盘等存储设备和PCI之间的数据流通。
南桥和北桥合称芯片组。
芯片组以北桥芯片为核心，一般情况，主板的命名都是以北桥的核心名称命名的。
芯片组在很大程度上决定了主板的功能和性能。
需要注意的是，AMD平台中部分芯片组因AMD CPU内置内存控制器，可采取单芯片的方式，如nⅥDIA nForce 4便采用无北桥的设计。
从AMD的K58开始，主板内置了内存控制器，因此北桥便不必集成内存控制器。
计算机各部件简介
计算机各部件简介1、计算机的外观2、主机的内部结构鼠 标键 盘耳 机显示器音 箱主 机主板主机箱里包括主板、CPU、电源、软盘驱动器、硬盘驱动器、光盘驱动器和插在总线扩展槽上的各种系统功能扩展卡。
3、主板主板称为主机板或系统板（System Board）、母板。
它是一块多层印制电路板，按其结构分为AT主板和ATX主板，按其大小分为标准板、Baby、Micro板等几种。
主板上装有中央处理器CPU、CPU插座、只读存储器ROM、随机存储器RAM（内存储器）或RAM插座、一些专用辅助电路芯片、输入输出扩展槽、键盘接口以及一些外围接口和控制开关等。
通常，把不插CPU、内存条、控制卡的主板称为裸板。
主板是微机系统中最重要的部件之一。
4、软、硬盘驱动器软、硬盘驱动器是微机系统中最主要的外部存储设备，是系统装置中重要的组成部分，它们通过主板的软、硬盘适配器与主板连接。
软盘驱动器硬盘驱动器5、光盘驱动器光盘驱动器CD－ROM和光盘一起构成计算机的外存。
光盘的存储容量很大，但目前计算机上配备的光驱通常是只读的，即只能从光盘上读取信息而不能把信息写到光盘上，也可以配备可读写的光驱，但价钱要稍贵些。
6、系统功能扩展卡系统功能扩展卡也称适配器、功能卡。
计算机的功能卡一般有显示卡、声卡、网卡、调制解调器等。
声卡是负责处理和输出声音信号的，有了声卡，电脑才能发出声音。
显示卡（如图）是负责向显示器输出显示信号的，显示卡的性能决定了显示器所能显示的颜色数和图像的清晰度。
光驱显示卡7、电源电源是安装在一个金属壳体内的独立部件，它的作用是为系统装置的各种部件和键盘提供工作所需的电源。
机箱中的电源有两种：老式的AT电源和新型的ATX电源。
8、内存内存是计算机的主存储器，但它只有临时存储数据的功能。
在电脑工作时，它存放着电脑运行所需要的数据，关机后，内存中的数据将全部消失，而硬盘、软盘和光盘则是永久性的存储设备，关机后，它们保存的数据仍然存在。

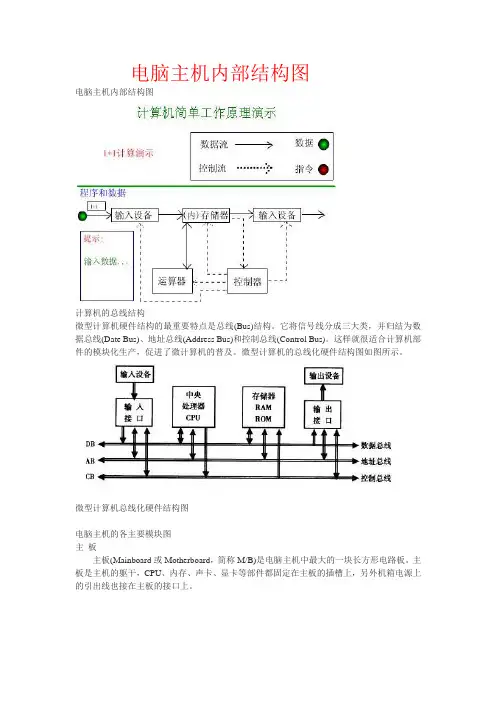

电脑主机内部结构图要点
电脑主机内部结构图电脑主机内部结构图计算机的总线结构微型计算机硬件结构的最重要特点是总线(Bus)结构。
它将信号线分成三大类，并归结为数据总线(Date Bus)、地址总线(Address Bus)和控制总线(Control Bus)。
这样就很适合计算机部件的模块化生产，促进了微计算机的普及。
微型计算机的总线化硬件结构图如图所示。
微型计算机总线化硬件结构图电脑主机的各主要模块图主板主板(Mainboard或Motherboard，简称M/B)是电脑主机中最大的一块长方形电路板。
主板是主机的躯干，CPU、内存、声卡、显卡等部件都固定在主板的插槽上，另外机箱电源上的引出线也接在主板的接口上。
①CPU插座：CPU就固定在此插槽上。
②内存插槽：内存条就插在此插槽上。
我们可以通过增加内存条来增大内存。
③AGP插槽：靠近CPU的棕色插槽，主要用来连接AGP 显卡。
④PCI插槽：AGP插槽旁边的白色插槽，比AGP插槽稍长，是数量最多的扩展槽，主要用来插声卡、网卡等PCI设备的。
⑤AMR插槽：在主板边上，长度大约只有PCI插槽的一半，用于连接一些AMR设备，如调制解调器(③④⑤统称总线扩展槽)。
⑥驱动器接口：软驱、硬盘、光驱等设备就是通过数据线接在主板的驱动器接口上的。
⑦主板电源插座：接机箱电源的主板电源插头，为主板提供电能。
⑧输入/输出接口：详见本版左下角的“I/O接口”部分。
⑨BIOS芯片：BIOS(Basic Input/Output System，基本输入/输出系统)，是一组固化到主板上的一个ROM(只读存储器)芯片中的程序，它保存着最重要的基本输入输出程序、系统设置信息、开机上电自检程序和系统启动自举程序。
⑩电池：在主板断电期间维持系统CMOS的内容和主板上系统时钟的运行。
显卡和声卡显卡主板要把控制信号传送到显示器，并将数码信号转变为图像信号，就需要在主板和显示器之间安装一个中间通讯连接部件，这就是显示适配器，简称为显卡。
[硬件知识]电脑主机结构图大全
![[硬件知识]电脑主机结构图大全](https://img.taocdn.com/s3/m/1fa1a6d13968011ca2009171.png)
[硬件知识]电脑主机结构图大全电脑主机结构图大全1.机箱(必备)机箱作为电脑配件中的一部分，就是主机的外壳，它起的主要作用是放置和固定各电脑配件，起到一个承托和保护作用，此外，电脑机箱具有电磁辐射的屏蔽的重要作用，现在的高配机箱具有防辐射、防尘、加强散热、静音等多中功能。
但由于机箱不像CPU、显卡、主板等配件能迅速提高整机性能，所以在DIY中一直不被列为重点考虑对象。
但是机箱也并不是好无作用，一些用户买了杂牌机箱后，因为主板和机箱形成回路，导致短路，使系统变得很不稳定。
2.电源(主机供电系统，没有电源计算机将无法工作)计算机属于弱电产品，也就是说部件的工作电压比较低，一般在正负12伏以内，并且是直流电。
而普通的市电为220伏(有些国家为110伏)交流电，不能直接在计算机部件上使用。
因此计算机和很多家电一样需要一个电源部分，负责将普通市电转换为计算机可以使用的电压，一般安装在机箱内部。
计算机的核心部件工作电压非常低，并且由于计算机工作频率非常高，因此对电源的要求比较高。
目前计算机的电源为开关电路，将普通交流电转为直流电，再通过斩波控制电压，将不同的电压分别输出给主板、硬盘、光驱等计算机部件。
3.主板(承载和连接主机各个配件的主体)又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard);它安装在机箱内，是计算机最基本的也是最重要的部件之一。
主板一般为矩形电路板，上面安装了组成计算机的.主要电路系统，一般有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
4.CPU(中央处理器，计算机的大脑，负责数据运算，是计算机的核心硬件。
)中央处理器(CPU，Central Processing Unit)是一块超大规模的集成电路，是一台计算机的运算核心和控制核心。
主要包括运算器(ALU，Arithmetic and Logic Unit)和控制器(CU，Control Unit)两大部件。
01.计算机主机系统的组成58页PPT文档
扩展插槽
主机外的很多设备都通过插在扩展插槽的接口 卡与主机相连。 扩展插槽是主板上用于固定扩展卡并将其连接 到系统总线上的插槽，也叫扩充插槽。用来接 入像显卡、声卡、网卡、Modem、视频采集 卡、电视卡这样的板卡设备。 目前扩展槽的种类主要有ISA、PCI、AGP和 PCI Express等。 ISA扩展槽由于跟不上潮流已经被淘汰。 未来 的主流扩展槽是PCI Express插槽。
3
主板的结构
ATX主板是目前最常见的主板结构，有如下特点： 1．空间增加。 2．提供标准的I/O面板插座。 3．硬盘/软盘接口电路设计在主板的边缘，提高了传 输数据的速度。 4．内存条插槽移至主板中间，避免了与硬盘、软盘线 挤在一起，内存条更换也更加方便。 5．使用20针的电源插座。 6．支持网络唤醒（远程开关机）、Modem开机、键盘 开机、定时开关机等功能。
2
主板的结构
AT和ATX两种结构之间的差异在于部件的摆设位置和接 头种类。
1. AT（标准尺寸主板）486、586电脑多采用此结构布局，
AT结构的主板存在多种弊端，目前市面上已经很难看 到AT结构的主板了。
2. ATX是Intel提出的新型主板结构规范，ATX结构的主板
是针对AT主板的缺点而设计的。ATX对主板上的电子元 件布局做了优化，配合使用ATX电源，可以实现软关机 和Modem远程开机（如：机房教师用机可以开、关学生 用机）。ATX主板得配合ATX机箱使用。 Micro-ATX结构的主板主要是通过减少PCI插槽的数量 以缩小主板尺寸，此结构的主板比ATX结构主板的价钱 要便宜，但扩展性相对要差一些。
1
1.3.1 主板的结构
主板结构规范也就是指主板上各种元器 件的布局和排列方式。不同的板型通常 要求不同的机箱与之相配套。各主板结 构规范之间的差别包括：尺寸大小、形 状、元器件的放置位置和电源供应器等 的不同。
1计算机主机的组成
1.计算机主机的组成计算机由5部分构成：中央处理器（CPU），输入/输出（I/O）设备，主存储器（内存储器），辅助存储器（外存储器）和总线。
2．TCP.IP协议：（传输控制协议/网际协议）TCP.IP协议采用的是分层结构，各层协议相互配合，形成一个整体，为网络互连和数据传输提供支撑。
定义的协议主要集中在网络层，传输层，应用层。
3．IP地址的组成：网络号、主机号构成。
分类：A类地址B类地址C类地址D类地址E类地址4．电子邮箱地址组成：用户账号@电子邮件域名。
5．数据交换技术：数据经编码后在通信线路上进行传输，按数据传送技术划分，交换网络可分为电路交换网，报文交换网，分组交换网。
6.TCP IP协议簇四层：网络接口层，网络层，传输层，应用层7．网络安全的核心：数据安全8．计算机病毒的概念：人为编制的，破坏计算机功能或者毁坏数据，影响计算机使用并能自我复制的一组计算机程序。
9．木马病毒的主要危害；通过伪装自身吸引用户下载执行，向施种木马者提供打开被种者电脑的门户，使施种者可以任意毁坏、窃取被种者的文件，甚至远程操控被种者的电脑。
10．计算机中的三基色：红绿蓝11．消息转换成信号的步骤：变换、编码、调制。
12．双绞线两根电线相互扭绞的目的：使它们之间的干扰最小。
13．电路交换建立的步骤：1，电路建立2，数据传输3，电路拆除14．子网掩码的作用；判断两个IP地址是否属于一个子网15．三种交换技术的比较：电路交换；在数据传输之前必须建立一条完全的通路。
在线路拆除（释放）之前，该通路由一对用户完全占用传输效率不高，适合与较轻和间接式负载，使用租用的线路进行通信的情况报文交换：报文从源节点传送到目的节目采用存储—转发的方式，报文需要排队，因此不适合交换式通信，不能满足实时通信的要求。
分组交换：和报文交换方式类似，但报文被分成分组传送，并规定了最大长度。
是使用最广泛的一种交换技术，适合与交换中等或大量数据的情况16．电子邮件服务过程中所涉及的协议：SMTP MIME POP3 IMAP17．.蠕虫病毒：通过网络或系统漏洞进行传播，大部分蠕虫病毒都有向外发送带毒邮件，阻塞网络的特性例如，冲击波（阻塞网络），小邮差（发带毒邮件）等18.数据签名的作用：保证通信双方的不可抵赖性19.．数据加密的过程及示意图：20．基带传输与宽带传输的特点：基带传输方式和宽带传输方式比较21．数据安全性的指标：数据完整性，数据可用性，数据保密性22．计算机病毒的概括及其分类计算机病毒：人为编制的，破坏计算机功能或者毁坏数据，影响计算机使用并能自我复制的一组计算机程序分类：引导性病毒、文件型病毒、混合型病毒。
计算机的硬件组成
6、协处理器：也叫数学协处理器，主要负责浮点运算。 7、地址总线宽度：它决定了CPU可以访问的物理地址空间，即是CPU 最大支持的内存容量。 8、数据总线宽度：它负责整个系统的数据流量。决定了CPU与二级高 速缓存、内存以及输入/输出设备之间一次数据传输的信息量。 9、工作电压：是CPU正常工作需要的电压。一般是1.5到2.0V。 10、制造工艺：它不会影响CPU的性能。但是能影响CPU的集成度和工 作频率，制造工艺越细，CPU的频率越高，集成的晶体管更多。 11、位：CPU可以同时处理的二进制数据的位数。就是我们通常说的16 位机、32位、64位处理器就是指CPU可以同时处理16位、32位、64位的 二进制数据。CPU处理数据的位数也叫字长。
电脑机箱
功能：起到保护和存放硬件的作用。机箱一般包括外壳、支架、面板 上的各种开关、指示灯等。
主板
电脑机箱主板，又叫主机板、系统板或母板。是微机最基本的也是最 重要的部件之一。上面安装了组成计算机的主要电路系统，一般有 BIOS芯片、I/O控制芯片、键和面板控制开关接口、指示灯插接件、扩 充插槽、主板及插卡的直流电源供电接插件等元件能提供一系列接合 点，供处理器、显卡、声效卡、硬盘、存储器、对外设备等设备接合。 它们通常直接插入有关插槽，或用线路连接。
输入设备
什么是输入设备？ 向计算机输入数据和信息的设备。是计算机与用户或其他设备通信的 桥梁。输入设备是用户和计算机系统之间进行信息交换的主要装置之一。 常见到的输入设备： 字符输入设备：键盘； 光学阅读设备：光学标记阅读机，光学字符阅读机； 图形输入设备：鼠标器、操纵杆、光笔； 图像输入设备：摄像机、扫描仪、传真机； 模拟输入设备：语言模数转换识别系统。
主板的性能参数：
电脑主机内部结构及各部分的作用
电脑主机内部结构及各部分的作用2012-12-13 21:13:31| 分类：计算机里的那些事| 标签：|举报|字号大中小订阅主机主要由主板、CPU、内存、硬盘、一些芯片、光驱、显卡、声卡、网卡、电源、机箱等组成的。
CPU是主机的核心，若把主机比作是一个人的话，CPU相当于是人的心脏；主板，是连接各个板卡部件的架构，相当于是人的躯干吧；内存是最主要的存储设备，作用是暂时存放CPU中的运算数据，并和硬盘等外设交换数据，断电数据会丢失；硬盘是一种外设，用来存取大量数据的，因为内存相对容量太小了，硬盘容量大，用来存储不常用的东西；光驱是用来驱动运行光盘运行的；显卡是显示图象的；声卡是用来支持声音输入输出的；网卡是用来连接网络的；电源是为计算机提供能量动力的。
下面我们一起看看它的具体结构和作用吧！1. 主板：主板也称主机板，是安装在主机机箱内的一块矩形电路板，上面安装有电脑的主要电路系统。
主板上安装有控制芯片组、BIOS芯片和各种输入输出接口、键盘和面板控制开关接口、指示灯插接件、扩充插槽及直流电源供电接插件等元件。
CPU、内存条插接在主板的相应插槽中，驱动器、电源等硬件连接在主板上。
主板上的接口扩充插槽用于插接各种接口卡，这些接口卡扩展了电脑的功能。
常见接口卡有显示卡、声卡等。
2 .CPU：CPU（中央处理器）是电脑的核心，电脑处理数据的能力和速度主要取决于CPU。
通常用位长和主频评价CPU的能力和速度。
3.内存储器：内存储器简称内存，用于存放当前待处理的信息和常用信息的半导体芯片。
容量不大，但存取迅速。
内存包括RAM、ROM和Cache。
1）.RAM：RAM（随机存取存储器）是电脑的主存储器，人们习惯将RAM称为内存。
RAM的最大特点是关机或断电数据便会丢失。
内存越大的电脑，能同时处理的信息量越大。
我们用刷新时间评价RAM的性能，单位为ns（纳秒），刷新时间越小存取速度越快。
存储器芯片安装在手指宽的条形电路板上，称之为内存条。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑主机的构成及其原理
一台电脑大体是由CPU、主板、内存、硬盘、显卡、声卡、网卡、电源、机箱、光驱、音箱、鼠标、键盘、显示器等等所组成，那么它们的作用是什么呢，
CPU的作用：CPU是中央处理单元(Cntral Pocessing Uit)的缩写，它可以被简称做微处理器（mcroprocessor)，不过经常被人们直接称为处理器(processor)。
不要因为这些简称而忽视它的作用，cpu是计算机的核心，其重要性好比心脏对于人一样。
实际上，处理器的作用和大脑更相似，因为它负责处理、运算计算机内部的所有数据，而主板芯片组则更像是心脏，它控制着数据的交换。
cpu的种类决定了你使用的操作系统和相应的软件。
CPU主要由运算器、控制器、寄存器组和内部总线等构成，是PC的核心，再配上储存器、输入/输出接口和系统总线组成为完整的PC。
主板的作用：你可以这样理解，主板就像一个平台，或者说就像一条高速公路，CPU、显卡、内存、硬盘等就像一台汽车系统，再高档的汽车也必须有一条适合的高速公路，如果买了一辆法拉利，却行进在山间小路上，那也无法发挥车的性能；当然，路好，车不行，速度也快不起来。
硬盘和内存的作用：内存是电脑中的主要部件，它是相对于外存而言的。
我们平常使用的程序，如Windows系统、打字软件、游戏软件等，一般都是安装在硬盘等外存上的，但仅此是不能使用其功能的。
必须把它们调入内存中运行。
才能真正使用其功能，我们平时输入一段文字或玩一个游戏其实都是在内存中进行的，通常我们把要永久保存的大量的数据存储在外存上，而把一些临时的或少量的数据和程序放在内存上。
硬盘＆内存都是存储器，存储器又分为包括随机存储器（RAM），只读存储器（ROM），以及高速缓存（CACHE）。
只不过因为RAM是其中最重要的存储器。
内存就是随机存储器（RAM），RAM有些像教室里的黑板，上课时老师不断地往黑板上面写东西，下课以后全部擦除。
RAM要求每时每刻都不断地供电，否则数据会丢失。
显卡的作用：显卡又称显示器适配卡，每一块显示卡基本上都是由“显示主芯片”，“显示缓存”（简称显存），“BIOS”，数字模拟转换器（RAMDAC），“显卡的接口”以及卡上的电容、电阻等组成。
起到图像计算和显示的作用
声卡的作用：声卡的工作原理其实很简单，我们知道，麦克风和喇叭所用的都是模拟信号，而电脑所能处理的都是数字信号，两者不能混用，声卡的作用就是实现两者的转换。
从结构上分，声卡可分为模数转换电路和数模转换电路两部分,模数转换电路负责将麦克风等声音输入设备采到的模拟声音信号转换为电脑能处理的数字信号；而数模转换电路负责将电脑使用的数字声音信号转换为喇叭等设备能使用的模拟信号
网卡的作用：网卡是工作在数据链路层的网路组件，是局域网中连接计算机和传输介质的接口，不仅能实现与局域网传输介质之间的物理连接和电信号匹配，还涉及帧的发送与接收、帧的封装与拆封、介质访问控制、数据的编码与解码以及数据缓存的功能等。
一般的用户不用再购买，主板上集成的网卡就行。
电源的作用：是一个变压器，把家用220V交流电转化为18-5V不等的直流电供给整个电脑。
外界停电后直接关机
机箱的作用：安置各类硬件设备的，有的机箱是可以防一定辐射的，所以购买时看你要的哪一种。
光驱的作用：读取光盘上面的信息。
$
音箱的作用：用来还原各方位音源的声音。
每个声道每个音箱是互不干扰的。
鼠标的作用：分两种，1.机械鼠，就是带滚轮的那种，灵敏度和精确度不高。
2.光电鼠，就是我们现在常见的底部发光的鼠标。
起到可以操作Windows的作用
键盘的作用：键盘根据不同的使用功能可以分为四个区域，打字键区(主键盘区)、功能键区、游标／控制键区、数字键区(数字小键盘区或副键盘区)。
起到可以操作Windows以及给Windows命令的作用
显示器的作用：就像是镜子的作用，给你一个反馈的作用一个显示的作用。
