燃气蒸汽锅炉DCS控制系统
电脑控制、 PLC控制、小型和大型 DCS控制和供暖节能控制，控制锅炉的吨位达到
150t/h ，并且始终保持技
术领先地位。 目前 xx 公司产品已遍布全国， 部分出口国外， 近 1000 家国内锅炉厂和 11 家外资锅炉厂配套使
用，已成为我国锅炉控制的主流产品和著名品牌，是中国锅炉行业
“工业锅炉控制标准”起草单位。
立操作运行，同时也可在联机状态下通过上位机进行操作监控。
● 三层 ---- 中心控制柜
完成系统的整体管理及监控，是系统的核心。对外与工作人员交互信息，对内完成监控及管理任务。按照“指
令”和“数据”适时管理及控制锅炉运行。
PLC 控制系统 七：下位机控制功能： 7.1 ：用户管理功能： 设有观查员、操作员、管理员三个操作级别，具有不同的操作权限；
PLC 等产品都属于目前国内和国际上
的主流产品，同时，控制系统的结构是合理的，具有行业针对性的。
先进性原则 ：先进性原则是指在系统科学设计和元器件经济合理的前提下，要尽量保证控制系统符合国
际上自动化控制系统的发展方向，保证本控制系统在
5-10 年内仍属于比较先进的锅炉控制系统。
五、控制方案 根据燃气锅炉的运行特点，锅炉控制系统控制采用小型分布式控制系统，本系统由一个工程师站，两个
四：系统设计原则 我方在进行本控制系统设计时，将严格遵循以下系统设计原则：
2
安全性原则 ：由于锅炉属于压力容器，而且工作环境比较恶劣，因此，控制系统首先要保证的就是锅炉
系统运行的安全性，这是首要设计原则。为了达到安全的目的，在一次仪表和二次仪表的选型上，要严格遵
循行业规范，从根源上保证系统的安全。
可靠性原则 ：可靠性原则是针对控制系统的安全而言的，同样是为了保证锅炉的安全运行，在控制系统

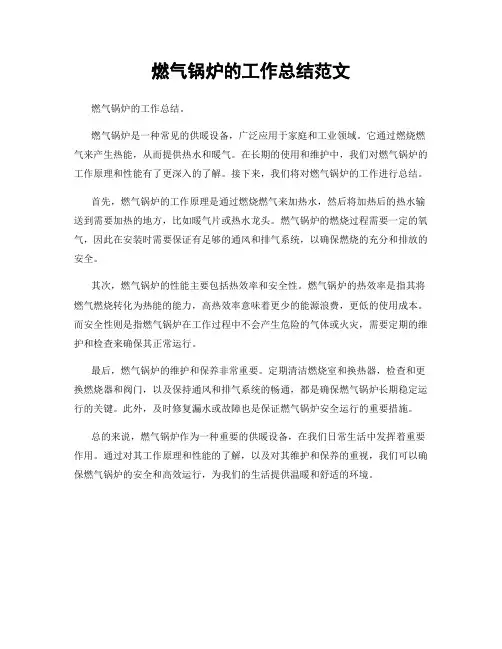

燃气锅炉的工作总结范文
燃气锅炉的工作总结范文
燃气锅炉的工作总结。
燃气锅炉是一种常见的供暖设备，广泛应用于家庭和工业领域。
它通过燃烧燃气来产生热能，从而提供热水和暖气。
在长期的使用和维护中，我们对燃气锅炉的工作原理和性能有了更深入的了解。
接下来，我们将对燃气锅炉的工作进行总结。
首先，燃气锅炉的工作原理是通过燃烧燃气来加热水，然后将加热后的热水输送到需要加热的地方，比如暖气片或热水龙头。
燃气锅炉的燃烧过程需要一定的氧气，因此在安装时需要保证有足够的通风和排气系统，以确保燃烧的充分和排放的安全。
其次，燃气锅炉的性能主要包括热效率和安全性。
燃气锅炉的热效率是指其将燃气燃烧转化为热能的能力，高热效率意味着更少的能源浪费，更低的使用成本。
而安全性则是指燃气锅炉在工作过程中不会产生危险的气体或火灾，需要定期的维护和检查来确保其正常运行。
最后，燃气锅炉的维护和保养非常重要。
定期清洁燃烧室和换热器，检查和更换燃烧器和阀门，以及保持通风和排气系统的畅通，都是确保燃气锅炉长期稳定运行的关键。
此外，及时修复漏水或故障也是保证燃气锅炉安全运行的重要措施。
总的来说，燃气锅炉作为一种重要的供暖设备，在我们日常生活中发挥着重要作用。
通过对其工作原理和性能的了解，以及对其维护和保养的重视，我们可以确保燃气锅炉的安全和高效运行，为我们的生活提供温暖和舒适的环境。

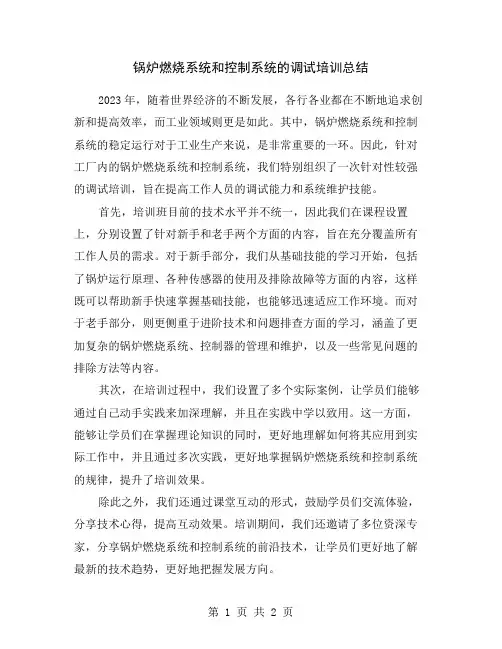

锅炉燃烧系统和控制系统的调试培训总结
锅炉燃烧系统和控制系统的调试培训总结2023年，随着世界经济的不断发展，各行各业都在不断地追求创新和提高效率，而工业领域则更是如此。
其中，锅炉燃烧系统和控制系统的稳定运行对于工业生产来说，是非常重要的一环。
因此，针对工厂内的锅炉燃烧系统和控制系统，我们特别组织了一次针对性较强的调试培训，旨在提高工作人员的调试能力和系统维护技能。
首先，培训班目前的技术水平并不统一，因此我们在课程设置上，分别设置了针对新手和老手两个方面的内容，旨在充分覆盖所有工作人员的需求。
对于新手部分，我们从基础技能的学习开始，包括了锅炉运行原理、各种传感器的使用及排除故障等方面的内容，这样既可以帮助新手快速掌握基础技能，也能够迅速适应工作环境。
而对于老手部分，则更侧重于进阶技术和问题排查方面的学习，涵盖了更加复杂的锅炉燃烧系统、控制器的管理和维护，以及一些常见问题的排除方法等内容。
其次，在培训过程中，我们设置了多个实际案例，让学员们能够通过自己动手实践来加深理解，并且在实践中学以致用。
这一方面，能够让学员们在掌握理论知识的同时，更好地理解如何将其应用到实际工作中，并且通过多次实践，更好地掌握锅炉燃烧系统和控制系统的规律，提升了培训效果。
除此之外，我们还通过课堂互动的形式，鼓励学员们交流体验，分享技术心得，提高互动效果。
培训期间，我们还邀请了多位资深专家，分享锅炉燃烧系统和控制系统的前沿技术，让学员们更好地了解最新的技术趋势，更好地把握发展方向。
最后，针对每一个学员，我们都进行了一对一的辅导和指导，帮助学员们扫除了技术困扰。
同时，我们还设立了专业的技术支持团队，随时帮助学员们解决在实际工作中遇到的问题，保障锅炉燃烧系统和控制系统的平稳运行。
经历了本次调试培训，所有学员都感受到了技能和效率的提升，更加理解并且掌握了锅炉燃烧系统和控制系统的原理和规律。
同时，也更加清晰地了解到了实践中存在的问题和挑战，以及如何寻找解决方案。
总之，本次锅炉燃烧系统和控制系统的调试培训，不仅提高了学员技能水平，更同步带动了工业制造领域的技术创新和产业升级，为2030年全球绿色制造体系的构建奠定了更为坚实的技术基础。
dcs控制系统顶岗实习总结（2）

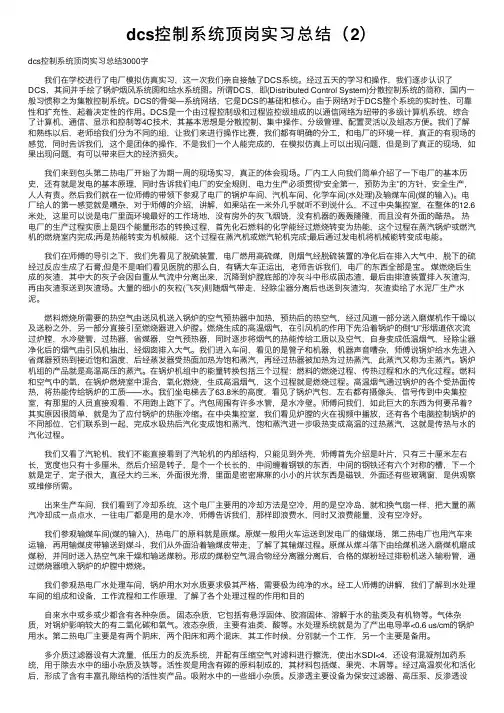

dcs控制系统顶岗实习总结（2）dcs控制系统顶岗实习总结3000字 我们在学校进⾏了电⼚模拟仿真实习，这⼀次我们亲⾃接触了DCS系统。
经过五天的学习和操作，我们逐步认识了DCS，其间并⼿绘了锅炉烟风系统图和给⽔系统图。
所谓DCS，即(Distributed Control System)分散控制系统的简称，国内⼀般习惯称之为集散控制系统。
DCS的⾻架—系统⽹络，它是DCS的基础和核⼼。
由于⽹络对于DCS整个系统的实时性、可靠性和扩充性，起着决定性的作⽤。
DCS是⼀个由过程控制级和过程监控级组成的以通信⽹络为纽带的多级计算机系统，综合了计算机，通信、显⽰和控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态⽅便。
我们了解和熟练以后，⽼师给我们分为不同的组，让我们来进⾏操作⽐赛，我们都有明确的分⼯，和电⼚的环境⼀样，真正的有现场的感觉，同时告诉我们，这个是团体的操作，不是我们⼀个⼈能完成的，在模拟仿真上可以出现问题，但是到了真正的现场，如果出现问题，有可以带来巨⼤的经济损失。
我们来到包头第⼆热电⼚开始了为期⼀周的现场实习，真正的体会现场。
⼚内⼯⼈向我们简单介绍了⼀下电⼚的基本历史，还有就是发电的基本原理，同时告诉我们电⼚的安全规则，电⼒⽣产必须贯彻“安全第⼀，预防为主”的⽅针，安全⽣产，⼈⼈有责。
然后我们就在⼀位师傅的带领下参观了电⼚的锅炉车间、汽机车间、化学车间(⽔处理)及输煤车间(煤的输⼊)。
电⼚给⼈的第⼀感觉就是嘈杂，对于师傅的介绍，讲解，如果站在⼀⽶外⼏乎就听不到说什么，不过中央集控室，在整体的12.6⽶处，这⾥可以说是电⼚⾥⾯环境最好的⼯作场地，没有房外的灰飞烟饶，没有机器的轰轰隆隆，⽽且没有外⾯的酷热。
热电⼚的⽣产过程实质上是四个能量形态的转换过程，⾸先化⽯燃料的化学能经过燃烧转变为热能，这个过程在蒸汽锅炉或燃汽机的燃烧室内完成;再是热能转变为机械能，这个过程在蒸汽机或燃汽轮机完成;最后通过发电机将机械能转变成电能。

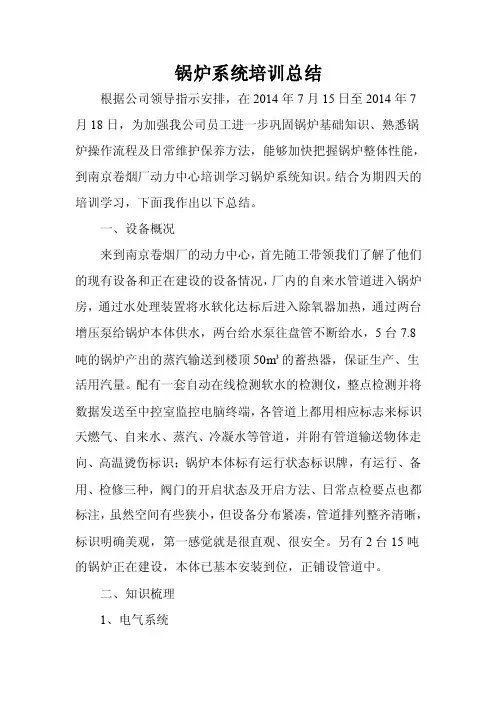

锅炉系统培训学习总结
锅炉系统培训总结根据公司领导指示安排，在2014年7月15日至2014年7月18日，为加强我公司员工进一步巩固锅炉基础知识、熟悉锅炉操作流程及日常维护保养方法，能够加快把握锅炉整体性能，到南京卷烟厂动力中心培训学习锅炉系统知识。
结合为期四天的培训学习，下面我作出以下总结。
一、设备概况来到南京卷烟厂的动力中心，首先随工带领我们了解了他们的现有设备和正在建设的设备情况，厂内的自来水管道进入锅炉房，通过水处理装置将水软化达标后进入除氧器加热，通过两台增压泵给锅炉本体供水，两台给水泵往盘管不断给水，5台7.8吨的锅炉产出的蒸汽输送到楼顶50m³的蓄热器，保证生产、生活用汽量。
配有一套自动在线检测软水的检测仪，整点检测并将数据发送至中控室监控电脑终端，各管道上都用相应标志来标识天燃气、自来水、蒸汽、冷凝水等管道，并附有管道输送物体走向、高温烫伤标识；锅炉本体标有运行状态标识牌，有运行、备用、检修三种，阀门的开启状态及开启方法、日常点检要点也都标注，虽然空间有些狭小，但设备分布紧凑，管道排列整齐清晰，标识明确美观，第一感觉就是很直观、很安全。
另有2台15吨的锅炉正在建设，本体已基本安装到位，正铺设管道中。
二、知识梳理1、电气系统1.1 PLC日常故障处理及注意事项？PLC有软件和硬件的故障，如果软件出现问题只能通过外部设备去检测或者重新导入完好的程序，故障检查时禁止对PLC 带电拆卸本身的模块和测量本身触点，防止将程序洗掉，定期检测PLC上电池电压，及时更换；硬件方面着重本身的触点，断电检测便可以发现故障点，总的来说PLC出现故障基本很少。
1.2 燃烧器未出现清扫周期？拆开检查低燃气压力开关（GPSL），若跳闸将其复位并检查燃气供气压力，在任何燃气压力减少时均必须进行复位；检查高燃气压力开关（GPSH），若跳闸将其复位，且确保调节器不是延迟打开。
1.3软启动器的保护功能？（1）过载保护功能：软起动器引进了电流控制环，因而随时跟踪检测电机电流的变化状况。

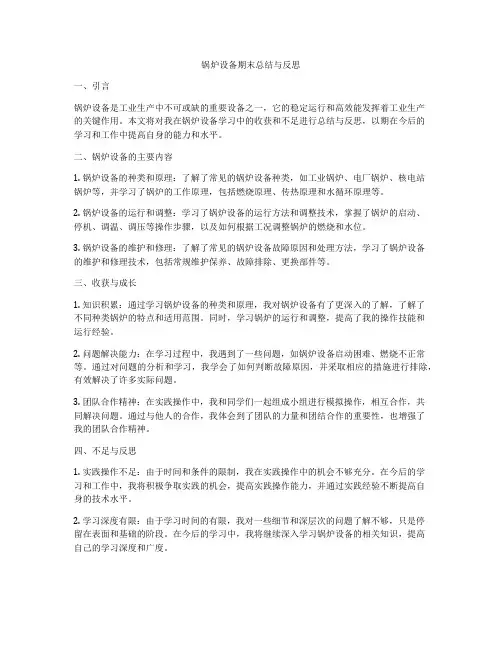

锅炉设备期末总结与反思
