抗浮锚杆与桩头防水施工方案
抗浮锚杆与桩头防水施工规划方案
抗浮锚杆与桩头防水施工方案目录一、编制依照 (1)主要标准、规范、规程 (1)二、工程大概 (1)2.1 、项目大概 (1)2.2 、现场大概 (2)三、施工准备 (2)3.1 、技术准备 (2)3.2 、资料准备 (2)3.3 、基层条件 (3)3.4 、施工天气条件要求 (3)四、施工工艺 (3)4.1 、抗浮锚杆防水施工 (3)4.2 、桩头防水施工 (5)4.3 、搭接缝 (7)五、质量保证措施 (8)六、安全文明施工措施 (9)一、编制依照主要标准、规范、规程序号名称编号1 地下工程防水技术规范GB50108-20082 地下防水工程质量查收规范GB50208-20113 自粘聚合物改性沥青防水卷材GB23441-20094 水泥基浸透结晶型防水涂料GB18445-20125 建筑桩基技术规范JGJ94-20086全世界中心工程招标文件7全世界中心结构施工图8全世界中心建筑施工图9全世界中心施工各单位施工进度情况及施工整体进度计划二、工程大概2.1 、项目大概工程建设大概一览表表邯郸市滏东大街以东、人民路以南、人工程名称全世界中心工程地址民南路以北、广泰街以西建设单位邯郸市翠宫房地产开发有限公司设计单位邯郸市亚太建筑设计研究院有限公司监理单位河北鸿泰工程项目咨询有限公司施工单位中国建筑第二工程局有限公司集五星级酒店、商业零售、休闲餐饮娱乐、办公等于一体的大型城市建筑综合工程主要功能体总用地面积59397.8 ㎡建筑面积58 万㎡2.2 、现场大概本工程裙楼地域筏板采用抗浮锚杆，塔楼地域筏板部位采用灌注桩作为地基承载体，上述部位与筏板接触节点若是不采用相应防水办理措施，就会以致抗浮锚杆、桩头与混凝土筏板接触节点处的钢筋在地下水的影响下被锈蚀, 或底板混凝土由于毛细孔道现象的发生而以致出现渗漏，故此节点作为防水的单薄部位需重点管控。
三、施工准备3.1 、技术准备参加本工程的所有施工技术人员必定提前熟悉图纸和现场情况。

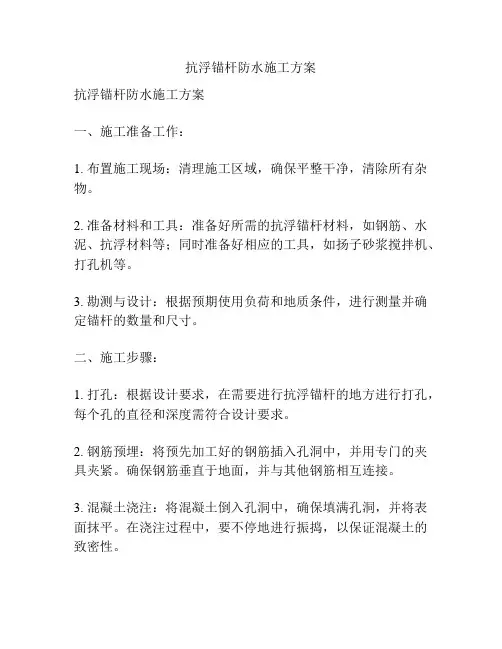

抗浮锚杆防水施工方案
抗浮锚杆防水施工方案抗浮锚杆防水施工方案一、施工准备工作：1. 布置施工现场：清理施工区域，确保平整干净，清除所有杂物。
2. 准备材料和工具：准备好所需的抗浮锚杆材料，如钢筋、水泥、抗浮材料等；同时准备好相应的工具，如扬子砂浆搅拌机、打孔机等。
3. 勘测与设计：根据预期使用负荷和地质条件，进行测量并确定锚杆的数量和尺寸。
二、施工步骤：1. 打孔：根据设计要求，在需要进行抗浮锚杆的地方进行打孔，每个孔的直径和深度需符合设计要求。
2. 钢筋预埋：将预先加工好的钢筋插入孔洞中，并用专门的夹具夹紧。
确保钢筋垂直于地面，并与其他钢筋相互连接。
3. 混凝土浇注：将混凝土倒入孔洞中，确保填满孔洞，并将表面抹平。
在浇注过程中，要不停地进行振捣，以保证混凝土的致密性。
4. 抗浮处理：待混凝土凝固后，进行抗浮处理。
可以在混凝土表面涂刷防水材料，以提高混凝土的防水性能。
5. 锚杆连接：将锚杆连接在钢筋上，确保连接牢固。
6. 防水施工：根据设计要求，在锚杆表面和周围进行防水处理。
可以使用防水涂料、防水胶等材料进行施工。
7. 后期处理：等待防水层充分干燥后，对施工现场进行清理，清除多余材料和工具。
同时，对施工质量进行检查，确保完全符合设计要求。
三、安全注意事项：1. 施工现场的安全：施工现场应设立明显的安全警示标志，并有专人进行安全监督。
施工人员应严格按照相关安全操作规程进行作业。
2. 防护措施：施工人员应佩戴必要的安全防护用品，如安全帽、防护眼镜、防护手套等。
同时，要确保工作区域附近没有行人或其他工作人员。
3. 施工质量控制：施工过程中要进行密切监控，确保施工质量符合设计要求。
检查锚杆和混凝土的连接部位是否稳固，并进行相应的调整和处理。
4. 天气条件：施工过程中要注意天气条件，避免在雨雪天气或温度过低的情况下施工，以免影响混凝土的凝固和防水涂料的固化。
以上便是抗浮锚杆防水施工方案的相关内容，希望能对您有所帮助。
在施工过程中一定要严格按照设计要求和相关标准进行施工，确保抗浮锚杆的性能和施工质量。
抗浮锚杆工程施工方案
本项目为某地下室抗浮锚杆工程，地下三层，建筑面积约为20000平方米。
由于地下水位较浅，为防止地下室底板因浮力作用而产生沉降，特采用抗浮锚杆技术进行加固。
二、施工依据1. 《建筑地基基础工程施工质量验收规范》GB50202-2002；2. 《锚杆喷射混凝土支护技术规范》GB50086-2001；3. 《岩土锚杆（索）技术规程》CECS22：200；4. 《钢筋焊接及验收规范》JGJ18-2012；5. 《注浆技术规程》YSJ211-92。
三、施工部署1. 施工组织形式：采用流水施工，按照施工顺序进行分段施工。
2. 施工流水段划分：根据工程实际情况，将工程划分为若干个施工流水段，确保施工进度和质量。
3. 施工进度计划：根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
四、施工准备1. 现场准备：完成施工用水用电布置，确保施工现场的用电安全；进行平面布置管理，确保施工现场的整洁有序。
2. 技术准备：组织施工人员进行技术培训，确保施工人员掌握抗浮锚杆施工技术。
3. 劳动力计划：根据工程需要，合理配置施工人员，确保施工进度。
4. 设备材料配置计划：根据工程需要，配置必要的施工设备、材料，确保施工顺利进行。
五、施工方案1. 施工工艺流程：测量放线→ 钻孔→ 清孔及测量孔深→ 锚杆体制作及安装→ 注浆→ 二次补浆→ 桩头防水处理→ 钢筋弯曲→ 锚杆的抗拨试验。
2. 施工方法：（1）测量放线：根据设计图纸，进行测量放线，确保锚杆孔位准确。
（2）钻孔：采用地质钻孔机进行钻孔，孔径应符合设计要求。
（3）清孔及测量孔深：清孔后，测量孔深，确保孔深符合设计要求。
（4）锚杆体制作及安装：制作锚杆体，安装锚杆，确保锚杆安装牢固。
（5）注浆：注浆材料应符合设计要求，注浆压力应控制在规定范围内。
（6）二次补浆：注浆后，进行二次补浆，确保注浆饱满。
（7）桩头防水处理：对桩头进行防水处理，防止地下水渗入。
（8）钢筋弯曲：根据设计要求，对钢筋进行弯曲。
抗浮锚杆柔性防水节点施工工法(2)
抗浮锚杆柔性防水节点施工工法抗浮锚杆柔性防水节点施工工法一、前言抗浮锚杆柔性防水节点施工工法是施工中常用的一种工法，用于解决地下结构中柔性防水材料的顶部节点处的防水问题。
该工法采用了抗浮锚杆的原理，结合柔性防水材料，能够有效地解决地下结构中节点处的防水问题。
二、工法特点该工法的特点包括：1) 结构简单：通过使用抗浮锚杆保证节点处的稳定性，使用柔性防水材料进行防水，结构简单易于施工。
2) 施工速度快：通过预制的抗浮锚杆和柔性防水材料，可以快速进行节点处的施工。
3) 成本低：与传统的节点防水施工工法相比，抗浮锚杆柔性防水节点施工工法的成本较低。
三、适应范围该工法适用于各种地下结构的节点处，包括地下室、地下停车场、地铁隧道等。
无论是新建还是修复工程，都可以采用抗浮锚杆柔性防水节点施工工法。
四、工艺原理抗浮锚杆柔性防水节点施工工法的工艺原理是通过抗浮锚杆和柔性防水材料的组合来实现节点处的防水效果。
在施工中，首先需要进行地下结构的基础施工，然后安装抗浮锚杆，将其固定在地下结构的节点处。
随后，使用柔性防水材料将节点处进行封闭，以达到防水的效果。
五、施工工艺施工工艺包括以下几个阶段：1) 预处理：清理节点处的杂物和污垢。
2) 抗浮锚杆的安装：将抗浮锚杆按照设计要求进行固定。
3) 柔性防水材料的施工：使用柔性防水材料对节点处进行封闭。
4) 验收和保护：对施工的节点处进行验收，并做好相应的保护工作。
六、劳动组织施工中需要组织合理的劳动力，根据工程规模和施工周期进行人员的安排和配置。
确保施工过程的顺利进行。
七、机具设备施工中需要使用的机具设备包括：钻机、抗浮锚杆安装设备、柔性防水材料施工设备等。
这些设备的选用要根据具体工程的要求来确定。
八、质量控制施工质量控制是保证工程质量的关键环节。
通过严格的质量控制措施和方法，对施工过程中的每一个环节进行监控和检查，确保施工质量达到设计要求。
九、安全措施施工过程中需要注意的安全事项包括：1) 严格按照施工规范操作，遵守安全操作规程。
浅谈抗浮锚杆施工工艺及防水措施
浅谈抗浮锚杆施工工艺及防水措施摘要：抗浮锚杆是建筑工程地下结构抗浮措施的一种，抗浮锚杆不同于一般的基础桩，有其自身的独特性能，与一般基础桩的最大区别在于，基础桩一般为抗压桩，桩体承受建筑和在压力，受力自桩顶向桩底传递，桩体受力大小随着建筑荷载的变化而变化，而抗浮桩则为抗拔桩体，承受抗浮拉力，普通抗浮桩受力也是自桩顶向桩底传递，桩体受力大小随着地下水位的变化而变化，两者受力机制刚好相反。
关键词：地下水；地库抗浮；抗浮锚杆；防水1、工程概况新洲万达项目C1地块工程位于武汉市新洲区阳逻施岗村，东侧为次干路新田路（未建），南侧为主干道观湖路（在建），西侧为次干路机场路，北侧为主次干路玉华路。
本工程C1地块（住宅1#）总建筑面积约38.27万m²，其中地上建筑面积约28.25万m²，地下面积约10.02万m²,占地面积约12.84万m²。
C1地块由13栋18层住宅、7栋17层住宅、10栋3层联排别墅、1栋2层售楼部、1栋3层幼儿园及1～2层底商组成，地下一层，地下室为框架结构。
2、场地现状本项目抗浮锚杆主要布置于别墅区B1#、B2#、B9#、B10#、B11#楼周边区域，该区域，根据钻探现场揭露、室内土工试验结果及原位测试结果，将勘探深度范围内地基土分为8层（素填土①（）、粉质粘土②（）、粉质粘土③-1（）、粉质粘土夹卵石③-2（）、卵石③-3（）、粉质粘土④（）、强风化泥质粉砂岩⑤-1（K）、中等风化泥质粉砂岩⑤-2（K）。
根据地勘报告地下水治理方案：本次勘察期间，个别钻孔中见有上层滞水，测得其稳定水位埋深在地表以下0.50～3.50m，标高为29.46～42.11m。
该区域①层素填土中可能存在上层滞水，基坑开挖时建议设置排水沟、集水井，采用明沟导流的方式对上层滞水进行疏排，无上部建筑物的地下室部分可设置抗浮锚杆。
3、原理及做法3.1抗浮锚杆原理利用潜孔钻机在地基岩石内成孔，通过设置抗浮锚杆将结构物或构筑物基础与地基岩石层连成整体作为基础或上部结构的一部分共同工作，这样地基基础可有效的抵抗地下水的上浮力。
抗浮锚杆接头防水处理方案
温江恒学名乡名目之阳早格格创做抗浮锚杆接洽防火处理规划中北兴办财产集团有限责任公司成皆温江恒学名乡名目部2016年9月目录1 体例依据12工程表面13 动工工艺24动工注意事项35废品呵护步伐36 雨季动工包管步伐47工期包管步伐4恒学名乡抗浮锚杆接洽防火处理规划1 体例依据（1）恒学名乡图纸（2）恒学名乡动工构制安排（3）《天下防火动工典型》 10J3012工程表面成皆温江恒学名乡名目位于温江区风溪大讲778号.工程总兴办里积约24万m2，其中天上兴办里积约16万m2，天下室兴办里积约8万m2.原工程主体结构形式：框架、剪力墙结构，前提典型为筏板前提+独力前提+抗火板，抗震设防烈度为7度.原工程±0.000相称于千万于标下528.600，场合抗浮安排火位千万于下程为524.500.根据安排央供，正在天下室范畴内独力前提战抗火板下树坐共计1150根抗浮锚杆.安排简直搞法为：3 动工工艺破除锚杆桩头多余灌浆体→锚杆钢筋头直锚→基层处理→涂刷火泥基渗透结晶型涂料第一遍→保护→安顿伸展止火条→铺揭下分子自粘卷材附加层→灌注稀启膏→铺揭下分子自粘卷材层→防火呵护层抗浮锚杆灌浆桩头下于呵护层顶里的，需要人为破除.正在桩头破除历程中没有克没有及使用庞大板滞免得扰动锚固体.3.2.2 锚杆钢筋头直锚锚杆钢筋锚固段能直锚则直锚，没有克没有及直锚的则需直锚正在抗火板内.原工程采与LH-32A型液压抗浮锚杆钢筋蜿蜒机对付锚杆钢筋头举止90°直锚.3.2.3锚杆防火基层处理（1）对付查支合格的基里举止处理，使基层表面睹脆硬净净，用下压火枪清洗表露的泥土、浮浆、紧动的碎石等，包管基层的净净；（2）基层要达到仄坦并具备一定细糙的麻里状态；（3）涂刷火泥基渗透结晶前要先对付桩头基层举止反复淋火处理，使其脆持正在干润状态，但是没有得存有明火.（1）涂刷范畴：锚杆表面、表露的范畴，涂刷用量约3kg/㎡，薄度2mm.（2）动工协共比（沉量比）：火泥基渗透结晶粉料：火=1：0.25-0.4，先将火倒进容器中，呆板赶快搅拌约5分钟，搅拌搞到随混同随动工，混同好的资料应从混同时起30分钟内用完.（3）涂刷：用硬毛刷将涂料匀称的涂刷正在干润的基层表面，应分起码二边完成，第一遍保护后以脚触摸没有掉粉为好圆可涂刷第二遍；（4）涂刷每一遍时要包管动工的连绝性，没有得出现露底、漏刷局里，第一遍战第二遍涂刷的目标要互相笔直；（1）每遍涂刷完成正在涂层出现支火局里（即变色）时启初保护，保护采与喷雾器喷雾状火形式保护，但是没有成呈火珠状.（2）每遍涂层均需要2-3次喷雾状火保护，屡屡相隔起码4小时.采与二条伸展止火条纵背搁置于锚杆钢筋之间，是钢筋夹住牢固伸展止火条.下分子自粘卷材采与附加层采与干铺法动工，每边超出锚杆锚固体边沿250mm，卷材正在锚杆处环绕钢筋热熔包裹，上卷下度自垫层进与至筏板底，使卷材产死筒状.正在附加卷材筒内灌注防火稀启膏，使钢筋周围产死匀称稀启层.大里积铺揭下分子自粘卷材层详《天下防火动工规划》.4动工注意事项（1）动工前，举止仄安培养、技能步伐接底，动工中庄重按照仄安规定制度.（2）动工人员须戴仄安帽、脱处事服、硬底鞋，坐体接叉做业时须架设仄安防备棚.（3）动工人员必须庄重按照各项支配证明，宽禁违章做业.（4）动工现场十足用电办法须拆置泄电呵护拆置，动工用电动工具精确使用.（5）基层处理剂涂刷完成必须真足搞燥后圆可铺揭卷材.5废品呵护步伐（1）正在防火层的动工历程中，动工人员须脱硬底鞋，宽禁脱戴钉子或者尖钝超过的鞋加进现场，免得益害防火层.（2）动工历程中量检员应随时、有序的举止品量查看，如创制有破坏、扎坏的场合要即时构制人员举止精确、稳当的建补，预防隐患的爆收.（3）卷材防火层动工完成自检合格后，应即时报请总包圆、监理圆举止查支.（4）宽禁正在已举止呵护的防火层上托运沉型器物战输支设备.（5）没有得正在已查支合格的防火层上挨眼凿洞，所有预埋件均没有得后凿、预埋件没有得后搞，如必须脱透防火层时，必须提前报告防火启包圆，以便提供合理的提议并举止即时的建补.（6）底板浇筑砼呵护层时，运支砼的小车的腿根部必须用橡胶卷材垫好，并要捆扎牢固，免得益害防火层.6 雨季动工包管步伐（1）搞好雨季动工安插，尽管预防雨季窝工制成的益坏.（2）基层处理剂的涂刷只允许提前半个工日的铺揭处事量预先涂刷.（3）大里卷材的铺揭动工与细部处理、末止支心稀启共步动工，每日末止动工时没有得留有已支心、支边的做业里.（4）每日末止动工时，已铺设的卷材正在边沿处必须与基层举止稀启处理，以防降雨雨火渗进已铺设的卷材底部.（5）如有确切的降雨预报或者降雨迹象时，已举止了部分防火动工的基层，应采与防火覆盖的步伐，尽大概预防基层浸火.（6）对付于已被雨淋的基层，必须通过脚够的晾晒搞燥后，圆可回复防火工程动工.（7）铺揭卷材宽禁正在雨天动工；五级风及其以上时没有得动工.（8）搞好物资储藏，缩小雨季输支量，要采与防雷打、防泄电等一系列技能步伐.（9）宽肃体例雨季动工技能步伐，并周到构制贯彻真施.加强对付动工人员的仄安培养，预防百般事变爆收.7工期包管步伐原工程启、竣工时间以总动工进度计划为准.为了包管工程如期完工，特制定以下步伐：（1）名目经理部根据简直的动工条件及土建进度计划沉新制定仔细的动工计划以及进度统制，对付做用进度的闭键工序举止精细的计划统制，并庄重加以统制真施，把工期计划庄重降真到每个阶段，精确责任人，单干合做.（2）让每位动工人员皆介进处事量目标管制，包管计划的降真.（3）包管供应充脚的流利技能工人，合理举止动工调动，缩小人为天窝工局里.（4）定期维护动工机具，包管设备的仄常运止.（5）包管动人为料的仄常供应，脆定杜绝分歧格的资料加进动工现场，免得做用工程进度.（6）名目部建坐每周例会制度，定期召启的协做聚会，即时办理动工中逢睹的问题.。
抗浮锚杆接头防水处理方案
温江恒大名城项目抗浮锚杆接头防水处理方案中南建筑产业集团有限责任公司成都温江恒大名城项目部2016年 9 月目录1 编制依据 (1)2工程概况 (1)3 施工工艺 (1)4施工注意事项 (2)5成品保护措施 (3)6 雨季施工保证措施 (3)7工期保证措施 (4)恒大名城抗浮锚杆接头防水处理方案1 编制依据（1）恒大名城图纸（2）恒大名城施工组织设计（3）《地下防水施工规范》10J3012工程概况成都温江恒大名城项目位于温江区风溪大道778号。
工程总建筑面积约24万m2，其中地上建筑面积约16万m2，地下室建筑面积约8万m2。
本工程主体结构形式：框架、剪力墙结构，基础类型为筏板基础+独立基础+抗水板，抗震设防烈度为7度。
本工程±0.000相当于绝对标高528.600，场地抗浮设计水位绝对高程为524.500。
根据设计要求，在地下室范围内独立基础和抗水板下设置共计1150根抗浮锚杆。
设计具体做法为：3 施工工艺3.1工艺流程破除锚杆桩头多余灌浆体→锚杆钢筋头弯锚→基层处理→涂刷水泥基渗透结晶型涂料第一遍→养护→安放膨胀止水条→铺贴高分子自粘卷材附加层→灌注密封膏→铺贴高分子自粘卷材层→防水保护层3.2施工方法3.2.1破除锚杆桩头多余灌浆体抗浮锚杆灌浆桩头高于保护层顶面的，需要人工破除。
在桩头破除过程中不能使用大型机械以免扰动锚固体。
3.2.2 锚杆钢筋头弯锚锚杆钢筋锚固段能直锚则直锚，不能直锚的则需弯锚在抗水板内。
本工程采用LH-32A型液压抗浮锚杆钢筋弯曲机对锚杆钢筋头进行90°弯锚。
3.2.3锚杆防水基层处理（1）对验收合格的基面进行处理，使基层表面见坚硬洁净，用高压水枪冲洗暴露的泥土、浮浆、松动的碎石等，保证基层的洁净；（2）基层要达到平整并具备一定粗糙的麻面状态；（3）涂刷水泥基渗透结晶前要先对桩头基层进行反复淋水处理，使其保持在湿润状态，但不得存有明水。
3.2.4涂刷水泥基渗透结晶（1）涂刷范围：锚杆表面、暴露的范围，涂刷用量约3kg/㎡，厚度2mm。
抗浮锚杆专项施工方案
抗浮锚杆专项施工方案一、项目背景和目的抗浮锚杆是指通过特殊工艺和材料，固定和稳定土体，防止其在水或地震等外部因素下产生浮动或滑动的工法。
本施工方案旨在对抗浮锚杆进行专项施工，确保工程质量和安全。
二、工程概述本工程包括锚杆的制造、固定井灌注、锚杆安装、杆头固定等工作。
施工地点为装修楼盘的地下设施，包括地下管道、暗挖等。
三、施工流程1.设计策划：根据工程要求和现场条件，制定锚杆的尺寸、数量和布置方案，以及施工进度计划。
2.材料采购：根据设计策划，采购所需的抗浮锚杆材料，确保材料质量符合相关标准。
3.地下设施准备：清理施工区域，确保施工区域平整无杂物，并进行地面处理，防止杂物进入施工区域。
4.井灌注：根据锚杆设计要求，在施工区域钻探井，并进行井壁灌注，确保井壁的稳定和坚实。
5.锚杆制造：根据设计要求和现场测量结果，将预制好的锚杆加工成合适的尺寸和形状，并进行防腐处理。
6.锚杆安装：根据设计布置方案，在井壁中预埋锚杆。
采用专用设备进行锚杆的降下、调整和固定，确保锚杆的稳定和垂直度。
7.杆头固定：在锚杆的顶端进行固定，如使用锚箍等。
8.后续处理：整理施工现场，清理测量设备和处理杂物等。
四、安全措施1.实施安全技术措施，设置安全警示标志，设立安全警戒区域。
2.严格执行施工现场安全管理制度，加强施工现场巡查，及时排除安全隐患。
3.施工人员必须按照操作规程要求进行施工，严禁携带易燃、易爆和有毒有害物品。
4.加强施工区域的防水、防尘和防火措施，确保施工环境安全。
5.监测施工现场的地质环境和设备运行状况，确保施工质量和安全。
五、质量控制1.所使用的抗浮锚杆必须符合相关标准，材料检验合格后方可使用。
2.对井灌注进行质量验收，确保井壁的稳定和坚固。
3.对锚杆进行尺寸和质量检查，确保符合设计要求。
4.对锚杆安装进行过程监测，确保锚杆的垂直度和稳定性。
5.完成施工后，进行最终验收，确保工程质量和施工效果符合要求。
六、总结通过专项施工方案，能够确保抗浮锚杆的施工质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、编制依据 (1)
1.1 主要标准、规范、规程 (1)
二、工程概况 (1)
2.1、项目概况 (1)
2.2、现场概况 (2)
三、施工准备 (2)
3.1、技术准备 (2)
3.2、材料准备 (2)
3.3、基层条件 (3)
3.4、施工气候条件要求 (3)
四、施工工艺 (3)
4.1、抗浮锚杆防水施工 (3)
4.2、桩头防水施工 (5)
4.3、搭接缝 (7)
五、质量保证措施 (8)
六、安全文明施工措施 (9)
一、编制依据
1.1 主要标准、规范、规程
序号名称编号
1 地下工程防水技术规范GB50108-2008
2 地下防水工程质量验收规范GB50208-2011
3 自粘聚合物改性沥青防水卷材GB23441-2009
4 水泥基渗透结晶型防水涂料GB18445-2012
5 建筑桩基技术规范JGJ94-2008
6 环球中心工程招标文件
7 环球中心结构施工图
8 环球中心建筑施工图
9 环球中心施工各单位施工进度情况及施工总体进度计划
二、工程概况
2.1、项目概况
工程建设概况一览表表2.1
邯郸市滏东大街以东、人民路以南、人工程名称环球中心工程地址
民南路以北、广泰街以西建设单位邯郸市翠宫房地产开发有限公司
设计单位邯郸市亚太建筑设计研究院有限公司
监理单位河北鸿泰工程项目咨询有限公司
施工单位中国建筑第二工程局有限公司
集五星级酒店、商业零售、休闲餐饮娱乐、办公等于一体的大型城市建筑综合
工程主要功能
体
总用地面积59397.8㎡建筑面积58万㎡
2.2、现场概况
本工程裙楼区域筏板采用抗浮锚杆，塔楼区域筏板部位采用灌注桩作为地基承载体，上述部位与筏板接触节点如果不采取相应防水处理措施，就会导致抗浮锚杆、桩头与混凝土筏板接触节点处的钢筋在地下水的影响下被锈蚀,或底板混凝土由于毛细孔道现象的发生而导致出现渗漏，故此节点作为防水的薄弱部位需重点管控。
三、施工准备
3.1、技术准备
参加本工程的所有施工技术人员必须提前熟悉图纸和现场情况。
根据设计图纸、图纸会审以及施工规范要求做好防水施工、安全文明施工等方面的交底工作，确保每一个操作工人了解工艺操作过程、关键工序以及施工工艺。
3.2、材料准备
序号名称规格/型号施工部位备注
1 聚合物水泥混凝土C20 筏板底垫层厚度100mm
2 水泥基渗透结晶涂料
抗浮锚杆周边及
桩头防水层总厚度2mm 分三层涂刷
3
自粘聚合物改性沥青
防水卷材（Ⅱ型）
筏板底防水层厚度3mm
4 细石混凝土C20 防水保护层厚度50mm
5 遇水膨胀止水条
锚杆、桩头钢筋缠绕
防水
6 聚合物水泥浆基础的防护两遍
7
非固化橡胶沥青防水
涂料（Ⅰ型）
筏板底防水层厚度2mm
8 膨胀剂氧化钙类锚杆头混凝土处理掺量为水泥质量5％
9 耐碱纤维网格布
锚杆部位、桩头阴阳
角部位非固化橡胶沥
青防水涂料加强层
3.3、基层条件
（1）基层坚实、平整、无明水；
（2）平立面交接处用水泥砂浆抹圆角或倒角，圆弧半径不小于 50mm；
（3）穿出基层的构件须安装完毕后方可进行防水施工；
（4）做好安全、消防防备工作，配备足够的消防器材，保障消防道路的畅通。
3.4、施工气候条件要求
根据《地下工程防水技术规范》GB 50108-2008 第 4.3.13 和《地下防水工程质量验收规范》GB 50208-2011 第 3.0.11，地下防水工程不得在雨天、雪天和五级风及其以上施工。
四、施工工艺
4.1、抗浮锚杆防水施工
本工程施工工序采用先施工基础垫层后施工抗浮锚杆，涉及到开孔、注浆等工序交叉，故锚杆及桩头的防水作为薄弱环节重点管控。
4.1.1 施工流程
基层处理→聚合物水泥将，两遍→2mm厚水泥基渗透结晶型防水涂料→第一遍非固化橡胶沥青防水涂料喷涂（中间夹耐碱纤维网格布增强层）→自粘聚合物改性沥青防水卷材铺贴并收头至锚杆根部→第二遍非固化橡胶沥青防水涂料喷涂→无纺布保护层→防水保护层浇筑→遇水膨胀止水条粘贴
4.1.2 施工工艺
1、锚杆防水基层处理：
①对锚杆口注浆顶面进行清理、剔凿，剔凿深度至垫层底标高以下100mm，并采用C20聚合物水泥混凝土（细石；内掺氧化钙类膨胀剂，掺量为水泥质量5％；抗渗等级P10）对锚杆口进行浇筑，收面至与垫层顶标高平齐；
②对基层表面进行处理，用高压水枪冲洗暴露的泥土、浮浆、松动的碎石等，保证基层干净；
③锚杆钢筋调整平直并用钢丝刷清除水泥浆、浮锈等杂质.
2、抗浮锚杆部位用渗透结晶涂刷：
①涂刷范围为锚杆钢筋（包括钢筋束内侧）外扩250mm；
②涂刷厚度2mm，分3遍涂刷，每次涂层表面发白即开始进行养护，养护用喷雾器喷水雾养护，每遍涂层干湿交替养护2-3次后再涂下一遍
3、喷涂非固化橡胶沥青防水涂料：
①喷涂范围准确，第一道喷涂至锚杆外缘以外250mm，厚度2mm（内加耐碱纤维网格布增强）；第二道喷涂至锚杆外缘以外250mm，厚度2mm（内加无纺布保护层）。
涂料喷涂区域范围，包括锚杆钢筋侧面与垫层连接的部位、锚杆钢筋之间部位均应喷涂，不可漏喷；
②涂料成膜要求平整、均匀、连续、无漏刷、露底等现象，外观整洁美观，保证接口严密；
4、防水卷材的铺贴
①第一道非固化橡胶沥青防水涂料工序完成并验收合格后，5分钟内，进行锚杆周围作自粘聚合物改性沥青防水卷材，铺贴至锚杆钢筋外缘根部。
5、遇水膨胀止水条粘贴
①于每根桩钢筋四周缠绕粘贴20mm高遇水膨胀止水条，距防水保护层约高度100mm （可上下交错布置）。
6、防水保护层的施工：①待防水卷材全部粘贴完成并验收合格后，进行50mm厚C20细石混凝土防水保护层浇筑，②保护层表面拉毛处理，浇筑保护层混凝土时禁止使用尖锐铁器，以防对卷材防水层造成破坏。
抗浮锚杆防水节点处理详图
4.2、桩头防水施工
4.2.1 施工流程
破桩头，割筋，并对桩头表面进行剔凿处理→基层处理→聚合物水泥将，两遍→2mm 厚水泥基渗透结晶型防水涂料→第一遍非固化橡胶沥青防水涂料喷涂（中间夹耐碱纤维网格布增强层）→自粘聚合物改性沥青防水卷材铺贴并收头至桩头根部→第二遍非固化橡胶沥青防水涂料喷涂→无纺布保护层→防水保护层浇筑→遇水膨胀止水条粘贴。
4.2.2 施工工艺
1、破桩头，T1、T6桩头高度保证高于垫层100mm，T
2、T
3、T
4、T5桩头高度保证高于垫层50mm，桩头顶部混凝土剔凿平整并清理干净。
2、C20聚合物混凝土垫层施工，厚度100mm
3、桩头部位用渗透结晶涂刷：
①涂刷范围为桩头（包括桩头整体）外扩250mm；
②涂刷厚度2mm，分3遍涂刷，每次涂层表面发白即开始进行养护，养护用喷雾器喷水雾养护，每遍涂层干湿交替养护2-3次后再涂下一遍。
4、喷涂非固化橡胶沥青防水涂料：
①喷涂范围准确，第一道喷涂至桩头外缘（包括桩头整体，内加耐碱纤维网格布增强）以外250mm，厚度2mm；第二道喷涂至桩头外缘（包括桩头整体，内加无纺布保护层）以外250mm，厚度2mm。
②涂料成膜要求平整、均匀、连续、无漏刷、露底等现象，外观整洁美观，保证接口严密；
5、防水卷材的铺贴
①第一道非固化橡胶沥青防水涂料工序完成并验收合格后，5分钟内，进行桩头周围自粘聚合物改性沥青防水卷材铺贴，铺贴至桩头外缘根部。
6、遇水膨胀止水条粘贴
①于每根桩钢筋四周缠绕粘贴20mm高遇水膨胀止水条，距防水保护层约高度100mm （可上下交错布置）。
7、防水保护层的施工：①待防水卷材全部粘贴完成并验收合格后，进行50mm厚C20细石混凝土防水保护层浇筑，②保护层表面拉毛处理，浇筑保护层混凝土时禁止使用尖锐铁器，以防对卷材防水层造成破坏。
桩头防水节点处理详图
4.3、搭接缝
自粘胶膜防水卷材搭接宽度为80mm，考虑地下室施工后无法做闭水试验，为保证搭接边可靠，搭接边用压轮滚压严密。
如下示意图所示：
卷材搭接示意图
施工示例图
五、质量保证措施
5.1、在防水层的施工过程中，施工人员须穿软底鞋，严禁穿带钉子或尖锐突出的鞋进入现场，以免破坏防水层。
5.2、施工过程中质检员应随时、有序的进行质量检查，如发现有破损、扎坏的地方要及时组织人员进行正确、可靠的修补，避免隐患的产生。
5.3、卷材防水层施工完毕自检合格后，应及时报请监理进行验收。
5.4、底板卷材防水层验收合格后，进行保护层的施工。
5.5、严禁在未进行保护的防水层上托运重型器物和运输设备。
5.6、不得在已验收合格的防水层上打眼凿洞，所有预埋件均不得后凿、预埋件不得后做。
六、安全文明施工措施
6.1、防水卷材、防水涂料分类码放，保持安全距离，并在旁边设置足够数量的灭火器。
6.2、进入施工现场必须正确佩戴安全帽，穿工作法、软底鞋；
6.3、施工现场一切用电均由专业电工进行接电，非专业人员进行接线；
6.4、加热非固化橡胶沥青防水涂料时按照及其说明书使用，人员施工时佩戴手套等防护用品，防止烫伤。
6.5、防水施工现场配备足够数量的灭火器。
6.6、出入基坑走坡道或者爬梯，不得攀爬基坑坑壁。
6.7、在基坑下施工注意高处坠落物，施工时尽量远离基坑边。
6.8、施工现场严禁吸烟。
6.9、五级及以上大风天气、下雨天气禁止施工。
