钢带增强聚乙烯螺旋波纹管的连接方法和步骤做简单说明
钢带增强聚乙烯螺旋波纹管施工工艺
钢带增强聚乙烯螺旋波纹管施工工艺一、连接方法热收缩套连接热收缩套是由加强纤维热收缩材料、热熔胶和安装辅件构成。
热收缩套套在需连接两根管材的端头，加热后热收缩套收缩使之连接成为一体。
特点：安全可靠、安装方便。
热收缩套连接结构：热收缩套连接是采用纤维增强聚乙烯热收缩带做内层，热收缩管做外层，热收缩管内表面涂有热熔胶，经加热后与的将相邻管端贴合紧箍连成一体的连接方法。
二、热收缩套连接步骤热收缩套连接施工步骤：热收缩套的施工环境温度一般应为-20~60℃，若环境温度低于0℃，应对采取保温措施；连接时必须按照热收缩管带的工艺要求进行操作其操作步骤(从一端向另一端逐渐加热)如下：1)、检查两待连接管的对接端面是否平整，要求两端面合拢后的局部间隙小于6mm，如达不到要求需要进行现场修整，直到达到要求为止。
2)、架空两待接管端部，使其离地面或沟壁有一定距离（以加热工具在圆周方向操作方便为宜）。
3)、将热缩管穿套在两待连接管的一端上，拉到距连接端面大于500mm的位置（此时热缩管内壁的防护纸层不能被破坏，必须完整，才能防止污物、灰尘和水等浸入热缩管内壁）。
4)、打磨将两待接管距对接端面120mm长的圆柱表面层打磨粗糙、波峰和波谷糟都要用钢丝刷磨粗糙，最少要打磨叁个半波节长，钢丝刷的外形应与波纹管外形一致（每一个规格配一种钢丝刷）。
5)、用清洁的布，将打磨后的管端部分擦干净。
6)、将两对接管端面对齐并固定，不能有错位。
7)、用与被连接管相熔的PE焊条，用小喷嘴的小束红色火焰或小热风束加热接缝处和焊条，在圆周上均匀焊接四处以上（焊缝长一些为好），以将两管连接处固定。
8)、用红色火焰预热两管端(距对接端面三个波距)的圆周面，使表面温度达到40℃-50℃（预热温度应比热熔胶的软化点温度低15℃以上），可使用表面温度计进行监控。
9)、在连接处缠绕并同时烘烤加强纤维热收缩带，要求至少绕过圆周一周以上并搭接牢固。
10)、预热待接管两端到打磨线以内，使表面温度达到40℃-50℃。
钢带增强聚乙烯螺旋波纹管施工工艺83995教学提纲
钢带增强聚乙烯螺旋波纹管施工工艺83995钢带增强聚乙烯螺旋波纹管施工工艺一、连接方法热收缩套连接热收缩套是由加强纤维热收缩材料、热熔胶和安装辅件构成。
热收缩套套在需连接两根管材的端头，加热后热收缩套收缩使之连接成为一体。
特点：安全可靠、安装方便。
热收缩套连接结构：热收缩套连接是采用纤维增强聚乙烯热收缩带做内层，热收缩管做外层，热收缩管内表面涂有热熔胶，经加热后与的将相邻管端贴合紧箍连成一体的连接方法。
二、热收缩套连接步骤热收缩套连接施工步骤：热收缩套的施工环境温度一般应为-20~60℃，若环境温度低于0℃，应对采取保温措施；连接时必须按照热收缩管带的工艺要求进行操作其操作步骤(从一端向另一端逐渐加热)如下：1)、检查两待连接管的对接端面是否平整，要求两端面合拢后的局部间隙小于6mm，如达不到要求需要进行现场修整，直到达到要求为止。
2)、架空两待接管端部，使其离地面或沟壁有一定距离（以加热工具在圆周方向操作方便为宜）。
3)、将热缩管穿套在两待连接管的一端上，拉到距连接端面大于500mm的位置（此时热缩管内壁的防护纸层不能被破坏，必须完整，才能防止污物、灰尘和水等浸入热缩管内壁）。
4)、打磨将两待接管距对接端面120mm长的圆柱表面层打磨粗糙、波峰和波谷糟都要用钢丝刷磨粗糙，最少要打磨叁个半波节长，钢丝刷的外形应与波纹管外形一致（每一个规格配一种钢丝刷）。
5)、用清洁的布，将打磨后的管端部分擦干净。
6)、将两对接管端面对齐并固定，不能有错位。
7)、用与被连接管相熔的PE焊条，用小喷嘴的小束红色火焰或小热风束加热接缝处和焊条，在圆周上均匀焊接四处以上（焊缝长一些为好），以将两管连接处固定。
8)、用红色火焰预热两管端(距对接端面三个波距)的圆周面，使表面温度达到40℃-50℃（预热温度应比热熔胶的软化点温度低15℃以上），可使用表面温度计进行监控。
9)、在连接处缠绕并同时烘烤加强纤维热收缩带，要求至少绕过圆周一周以上并搭接牢固。
钢带增强聚乙烯螺旋波纹管施工规范
钢带增强聚乙烯螺旋波纹管热收缩带联接方案钢带增强聚乙烯螺旋波纹管的接口方法有许多种，其中采用热收缩带连接已经得到广泛的应用。
该连接方式操作灵活、劳动强度低，沟上沟下都可以施工，且不需要用电，并且有可靠的质量保证。
为了确保施工质量及接口连接质量，结合现场实际施工情况，在GB50268－2021，【给水排水管道工程施工及验收标准】的规定范围内制定本安装指导方案。
热收缩管〔带〕连接方法和要求：1、热收缩管连接一般用于管径小于1200mm的钢带增强聚乙烯螺旋波纹管〔大于1200mm以上的目前只能用纤维增强聚乙烯热收缩带沿接口緾两层外层加卡箍〕。
连接时必须按照热收缩管〔带〕的工艺要求进行操作，首先应把连接部位的管材外壁打磨干净、对管材外表进行处理，在将热收缩管〔带〕套于需连接的两管端，然后进行加热使热收缩管〔带〕的内壁与管材外壁粘合，待冷却后形成恒定的包紧力到达管材连接要求。
2、采用热收缩连接时，应将待连接管端对齐，尽可能不留间隙。
对热收缩套加热时，应注意火焰温度，可以从热收缩套中部往两边逐渐加热，也可以从一端向另一端逐渐加热，要把热收缩管与管才间的气体全不排除，使其与管材全部贴合，同时应使热熔胶从热收缩端口溢出。
3、两根管子对口时，要把两根管下取几个支点垫平、对正。
4、被接的管口两端用抹布、水擦洗干净，确保管口连接局部枯燥、无污物方可进行下道工序。
5、管口两端管材找平对直，缝口间隙一般要求0—6mm，管口错位偏差一般不得大于2mm。
热收缩管〔带〕连接施工步骤：热收缩管〔带〕的施工环境温度一般因为－20～60℃，假设环境温度低于0℃，应对采取保温措施；连接时必须按照热收缩管带的工艺要求进行操作其操作步骤〔从一端向另一端逐渐加热〕如下：〔1〕、检查两待连接管的对接端面是否平整，要求两端面合拢后的局部间隙小于3mm，如达不到要求需要进行现场修正，直到到达要求为止。
〔2〕、架空两代接管端部，使其离地面或沟壁有一定距离〔以加热工具在圆周方向操作方便为宜〕。
钢带增强聚乙烯螺旋波纹管施工工艺
钢带增强聚乙烯螺旋波纹管施工工艺一、连接方法热收缩套连接热收缩套是由加强纤维热收缩材料、热熔胶和安装辅件构成。
热收缩套套在需连接两根管材的端头，加热后热收缩套收缩使之连接成为一体。
特点：安全可靠、安装方便。
热收缩套连接结构：热收缩套连接是采用纤维增强聚乙烯热收缩带做内层，热收缩管做外层，热收缩管内表面涂有热熔胶，经加热后与的将相邻管端贴合紧箍连成一体的连接方法。
二、热收缩套连接步骤热收缩套连接施工步骤：热收缩套的施工环境温度一般应为-20~60℃，若环境温度低于0℃，应对采取保温措施；连接时必须按照热收缩管带的工艺要求进行操作其操作步骤(从一端向另一端逐渐加热)如下：1)、检查两待连接管的对接端面是否平整，要求两端面合拢后的局部间隙小于6mm，如达不到要求需要进行现场修整，直到达到要求为止。
2)、架空两待接管端部，使其离地面或沟壁有一定距离（以加热工具在圆周方向操作方便为宜）。
3)、将热缩管穿套在两待连接管的一端上，拉到距连接端面大于500mm的位置（此时热缩管内壁的防护纸层不能被破坏，必须完整，才能防止污物、灰尘和水等浸入热缩管内壁）。
4)、打磨将两待接管距对接端面120mm长的圆柱表面层打磨粗糙、波峰和波谷糟都要用钢丝刷磨粗糙，最少要打磨叁个半波节长，钢丝刷的外形应与波纹管外形一致（每一个规格配一种钢丝刷）。
5)、用清洁的布，将打磨后的管端部分擦干净。
6)、将两对接管端面对齐并固定，不能有错位。
7)、用与被连接管相熔的PE焊条，用小喷嘴的小束红色火焰或小热风束加热接缝处和焊条，在圆周上均匀焊接四处以上（焊缝长一些为好），以将两管连接处固定。
8)、用红色火焰预热两管端(距对接端面三个波距)的圆周面，使表面温度达到40℃-50℃（预热温度应比热熔胶的软化点温度低15℃以上），可使用表面温度计进行监控。
9)、在连接处缠绕并同时烘烤加强纤维热收缩带，要求至少绕过圆周一周以上并搭接牢固。
10)、预热待接管两端到打磨线以内，使表面温度达到40℃-50℃。
钢带增强聚乙烯螺旋波纹管施工规范
钢带增强聚乙烯螺旋波纹管热收缩带联接方案钢带增强聚乙烯螺旋波纹管的接口方法有许多种，其中采用热收缩带连接已经得到广泛的应用。
该连接方式操作灵活、劳动强度低，沟上沟下都可以施工，且不需要用电，并且有可靠的质量保证。
为了确保施工质量及接口连接质量，结合现场实际施工情况，在GB50268－2008，《给水排水管道工程施工及验收规范》的规定范围内制定本安装指导方案。
热收缩管（带）连接方法和要求：1、热收缩管连接一般用于管径小于1200mm的钢带增强聚乙烯螺旋波纹管（大于1200mm以上的目前只能用纤维增强聚乙烯热收缩带沿接口緾两层外层加卡箍）。
连接时必须按照热收缩管（带）的工艺要求进行操作，首先应把连接部位的管材外壁打磨干净、对管材表面进行处理，在将热收缩管（带）套于需连接的两管端，然后进行加热使热收缩管（带）的内壁与管材外壁粘合，待冷却后形成恒定的包紧力达到管材连接要求。
2、采用热收缩连接时，应将待连接管端对齐，尽可能不留间隙。
对热收缩套加热时，应注意火焰温度，可以从热收缩套中部往两边逐渐加热，也可以从一端向另一端逐渐加热，要把热收缩管与管才间的气体全不排除，使其与管材全部贴合，同时应使热熔胶从热收缩端口溢出。
3、两根管子对口时，要把两根管下取几个支点垫平、对正。
4、被接的管口两端用抹布、水擦洗干净，确保管口连接部分干燥、无污物方可进行下道工序。
5、管口两端管材找平对直，缝口间隙一般要求0—6mm，管口错位偏差一般不得大于2mm。
热收缩管（带）连接施工步骤：热收缩管（带）的施工环境温度一般因为－20～60℃，若环境温度低于0℃，应对采取保温措施；连接时必须按照热收缩管带的工艺要求进行操作其操作步骤（从一端向另一端逐渐加热）如下：（1）、检查两待连接管的对接端面是否平整，要求两端面合拢后的局部间隙小于3mm，如达不到要求需要进行现场修正，直到达到要求为止。
（2）、架空两代接管端部，使其离地面或沟壁有一定距离（以加热工具在圆周方向操作方便为宜）。
钢带增强聚乙烯螺旋波纹管施工规范

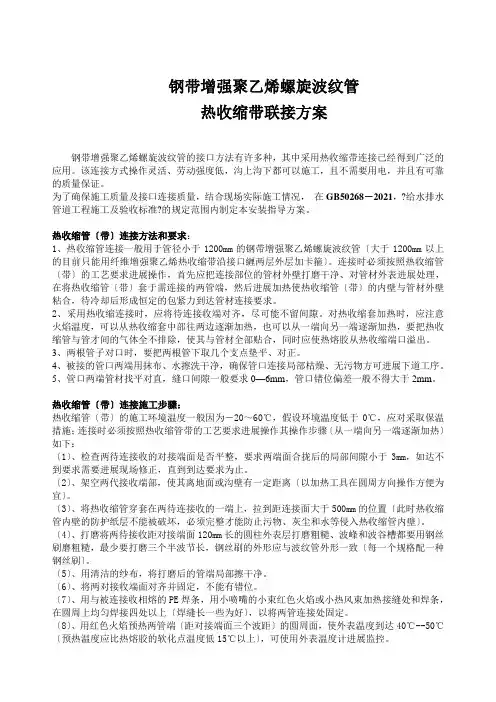

钢带增强聚乙烯螺旋波纹管热收缩带联接方案钢带增强聚乙烯螺旋波纹管的接口方法有许多种，其中采用热收缩带连接已经得到广泛的应用。
该连接方式操作灵活、劳动强度低，沟上沟下都可以施工，且不需要用电，并且有可靠的质量保证。
为了确保施工质量及接口连接质量，结合现场实际施工情况，在GB50268－2021，?给水排水管道工程施工及验收标准?的规定范围内制定本安装指导方案。
热收缩管〔带〕连接方法和要求：1、热收缩管连接一般用于管径小于1200mm的钢带增强聚乙烯螺旋波纹管〔大于1200mm以上的目前只能用纤维增强聚乙烯热收缩带沿接口緾两层外层加卡箍〕。
连接时必须按照热收缩管〔带〕的工艺要求进展操作，首先应把连接部位的管材外壁打磨干净、对管材外表进展处理，在将热收缩管〔带〕套于需连接的两管端，然后进展加热使热收缩管〔带〕的内壁与管材外壁粘合，待冷却后形成恒定的包紧力到达管材连接要求。
2、采用热收缩连接时，应将待连接收端对齐，尽可能不留间隙。
对热收缩套加热时，应注意火焰温度，可以从热收缩套中部往两边逐渐加热，也可以从一端向另一端逐渐加热，要把热收缩管与管才间的气体全不排除，使其与管材全部贴合，同时应使热熔胶从热收缩端口溢出。
3、两根管子对口时，要把两根管下取几个支点垫平、对正。
4、被接的管口两端用抹布、水擦洗干净，确保管口连接局部枯燥、无污物方可进展下道工序。
5、管口两端管材找平对直，缝口间隙一般要求0—6mm，管口错位偏差一般不得大于2mm。
热收缩管〔带〕连接施工步骤：热收缩管〔带〕的施工环境温度一般因为－20～60℃，假设环境温度低于0℃，应对采取保温措施；连接时必须按照热收缩管带的工艺要求进展操作其操作步骤〔从一端向另一端逐渐加热〕如下：〔1〕、检查两待连接收的对接端面是否平整，要求两端面合拢后的局部间隙小于3mm，如达不到要求需要进展现场修正，直到到达要求为止。
〔2〕、架空两代接收端部，使其离地面或沟壁有一定距离〔以加热工具在圆周方向操作方便为宜〕。
PE钢带增强螺旋波纹管安装说明
PE钢带增强螺旋波纹管安装说明一、连接方法1、套筒双口承插。
接头封口采用橡胶圈密封，确保其密封性能。
特点：经济方便。
主要用于OD160及其以下双壁波纹管的连接。
2、热收缩套连接。
热收缩套是由加强纤维热收缩材料、热熔胶和安装辅件构成。
热收缩套套在需连接两根管材的端头，加热后热收缩套收缩使之连接成为一体。
特点：安全可靠、安装方便。
主要用于ID225-600双壁波纹管的连接。
3、不绣钢哈夫套连接。
采用泡膜密封，不绣钢带包覆。
特点：经济方便、安全可靠。
主要用于ID225-600双壁波纹管的连接。
4、挤出式焊接。
采用手提挤出式焊机对管材进行焊接。
特点：安全可靠、操作方便。
主要用于ID800及其以上金属增强螺旋波纹管的连接。
电热熔带焊接方法电热熔带焊接方法是利用镶嵌在连接处接触面的电热元件通电后产生的高温连接方法，是刚性连接。
电热熔带焊接结构如下图3所示：二、施工规范钢带增强聚乙烯螺旋波纹管集成钢带的高刚性和聚乙烯的耐腐性、磨擦阻力低、抗磨损等优点，具有很高的环刚度，埋地深(较全塑料管材更深)，而且整体成型工艺好，缝拉伸强度及防腐性高，寿命更长；具有多种可靠，方便的连接方式。
它不但性能优良而且成本特别低(与同直径、同环刚度等级的比)，利润空间大。
因此、这种管材已成为当前大口径塑料管材的投资热点，预计这种管材将成为我国塑料埋地排水管的主流产品。
为了使这种优良产品能规范生产、建设部正在制定产品标准(CJ/TXXX_200X年内可颁布)。
为了正确地设计和施工，现正参照CECS164:2004“埋地聚乙烯排水管道工程技木规程”和国外同类产品的技术文件资料，并在总结研究各企业工程应用成果的基础上，编写国家CECSXXX:200X“埋地排水用钢带增强聚乙烯螺旋波纹管道工程技术规程”。
管道应用的历史经验证明，新型管道的推广应用，能否成功的关键是看是否有与管材的性能和使用寿命一致的连接技术，对于排水管还必须解决好与检查井的连接问题，在此将这种管材已在工程中广泛应用并己编入标准和规程初稿中的连接方法和施工要点介绍如下。
hdpe钢带增强螺旋波纹管连接方法
hdpe钢带增强螺旋波纹管连接方法HDPE钢带增强螺旋波纹管是一种新型的管道产品，其优越的性能使其在市场上越来越受欢迎。
然而，在使用过程中，管道的连接是一个非常关键的环节，如果连接不牢固，会导致管道漏水或其他问题。
因此，本文将介绍HDPE钢带增强螺旋波纹管的连接方法。
一、热熔连接法热熔连接法是一种常见的管道连接方法，适用于HDPE钢带增强螺旋波纹管的连接。
这种连接方法需要使用专用的热熔机，将管道的两端分别加热至一定温度，然后将两端热熔在一起，形成一体化的连接。
这种连接方法具有连接牢固、密封性好等优点，是HDPE钢带增强螺旋波纹管常用的连接方法之一。
二、电熔连接法电熔连接法是一种较为简单、方便的管道连接方法，同样适用于HDPE钢带增强螺旋波纹管的连接。
这种连接方法需要使用电熔机，将管道的两端分别插入电熔机的夹具中，然后通过加热将管道两端熔合在一起。
这种连接方法具有操作简单、速度快等优点，但需要注意的是，连接时需要严格控制加热时间和温度，否则容易导致连接处出现问题。
三、机械连接法机械连接法是一种较为传统的管道连接方法，适用于各种类型的管道连接，包括HDPE钢带增强螺旋波纹管。
这种连接方法使用专用的机械接头，将管道的两端通过机械连接在一起。
这种连接方法具有连接方便、维修方便等优点，但缺点是连接处容易出现漏水等问题。
四、热收缩连接法热收缩连接法是一种较为新颖的管道连接方法，适用于HDPE钢带增强螺旋波纹管的连接。
这种连接方法使用专用的热收缩套管，将管道的两端套上热收缩套管，然后通过加热收缩将管道两端连接在一起。
这种连接方法具有连接方便、速度快、密封性好等优点，但需要注意的是，连接时需要控制加热时间和温度，否则容易导致连接处出现问题。
HDPE钢带增强螺旋波纹管的连接方法有多种，不同的连接方法适用于不同的情况。
在实际使用中，需要根据具体情况选择合适的连接方法，确保管道连接的质量和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢带增强聚乙烯螺旋波纹管的连接方法
目前国内市场针对钢带增强聚乙烯螺旋波纹管的连接主要采用热熔挤出焊接、电热熔带连接、热收缩管(带)连接和卡箍连接等四种连接方法，下面就这四种连接方法和步骤做简单说明。
一、热熔挤出焊接
1、热熔挤出焊接的结构：
热熔挤出焊接是采用专用热风挤出焊接工具，先将管材被连接两端加热，焊枪挤出熔融的聚乙烯料，把连接缝两端的聚乙烯材料熔融接成一体的连接方法，属刚性连接。
挤出焊接的是利用分子热运动的基本原理，通过挤出焊枪将PE焊条加热(使焊条从固态变成了粘流体)并挤出。
同时焊枪上配置的热风枪加热被焊PE管的待焊面，经外力作用，接缝两端的PE材料相互粘合，使彼此间得到了很好的扩散和相互缠绕，将管材连接为一体，从而达到焊接的效果。
2、热熔挤出焊接的施工要点：
、在焊接前先检查待焊接管材两端面是否切割平整(如端面不平整，应进行修)。
将待焊面控制在管材波谷居中位置，两被焊管材调正到同一轴线(让管材断开部位尽可能对齐)；接口处需留1-3mm间隙，以便于焊接(但最大缝隙一般不超过5mm)。
若达不到要求，则要用工具对接口进行局部修切。
修切工作可以从管外或管内（φ800以上的管道）进行。
焊接区域必须保证清洁、干燥。
不得有尘土和其他杂质存在；并对焊接区域内、外表面进行打磨处理，除掉氧化表层。
、焊接所用的焊条一般应由管材生产厂配套提供，要求与生产管材所用的聚乙烯材料相同或与管材相融好的材质焊条，要求断面为圆形、该焊条粗细一致并符合所选用焊枪焊接性能的要求。
此焊条还必须要求洁净、干燥、无任何污渍。
、必须强调要使用带热风装置的良好挤出焊机。
焊接时热风装置必须将焊管材接缝端的聚乙烯预热，使挤出的熔融聚乙烯能够与管材融为一体。
所有焊接断面必须饱满，不能有漏焊和断口。
、对管径大于800mm的管材，一般应进行内外双面焊接。
、根据环境条件设定熔料和热风温度；对熔料保持一定的焊接压力；有相应缓慢的冷却时间。
总之，所有焊接工艺及操作要求应按管材生产厂提供的焊接工艺及操作要求进行。
二、电热熔带连接
1 、电热熔带焊接结构
电热熔带焊接方法是利用镶嵌在连接处接触面的电热元件通电后产生的高温连接方法，是刚性连接。
电热熔带焊接是采用一条内壁镶嵌有电阻丝的聚乙烯电熔带、紧贴在两被连接端的外表面(复盖连两厘米以上)，再用耐热带紧固；同时在接口处管端内壁用可拆卸的工具支撑牢固后，再用电热熔焊机给电阻丝供电，电阻丝发热熔融膨胀形成压力，界面两边的聚乙烯互相扩散，关闭电源，待充分冷却固化后形成可靠连接。
2、电热熔带焊接施工的要点：
电热熔带连接时，必须严格按照电热熔带要求的技术指标和设备规定的操作程序进行。
采用的电热熔带必须由生产厂配套供应其步骤如下：
、检查管道和电热熔带是否有损伤。
、对齐管道和清除杂。
、通过水平杆或沙袋将要连接的管道放置在离地面20~30cm处。
地基上挖有操作坑的可将管道直接放置在地基上。
操作坑宽为电热熔带宽2倍，深为管底下30cm。
并水平对齐。
、用洁净的布彻底将管道的外表面和电热熔带的内壁上的杂物清除掉（包括水气），油类污物可用对PE材料焊接有邦助的溶剂擦拭。
、用电熔带将已水平对齐的管道的要连接的部分紧紧圈住。
外面再用耐热带紧固。
、将焊机的输出线端与电热熔带的连接线头相连接。
焊接在电熔焊机上设定好时间和档位，根据操作规程进行焊接。
焊接结束要充分冷却后才能移动管材。
在冷却期间，可以进行下一个焊接。
三、热收缩管(带)连接
热收缩管(带)连接是采用纤维增强聚乙烯热收缩带做内层，热收缩管做外层，热收缩管内表面涂有热熔胶，经加热后与的将相邻管端贴合紧箍连成一体的连接方法。
热收缩管连接一般用于管径小于1200mm的钢带增强聚乙烯螺旋波纹管(大于1200mm以上的目前只能用纤维增强聚乙烯热收缩带沿接口缠两层外两加卡箍)。
连接时必须按照热收缩管(带)的工艺要求进行操作，首先应把连接部位的管材外壁打磨干净、对管材进表面处理，再将热收缩套于需连接的两管端，然后进行加热使热收缩管(带)的内壁与管材外壁粘合，待冷却后形成恒定的包紧力达到管材连接要求。
采用热收缩连接时，应将待连接管端对齐，尽可能不留间隙。
对热收缩套加热时，应注意火焰温度，可以从热收缩套中部往两边逐渐加热，也可以从一端向另一端逐渐加热，要把热收缩管与管材间的气体全部排除，使其与管材全部贴合，同时应使热熔胶从热收缩端口析出。
热缩管(带)的施工环境温度一般应为-20~60℃，若环境温度低于0℃，应对采取保温措施；连接时必须按照热收缩管带的工艺要求进行操作其操作步骤(从一端向另一端逐渐加热)如下：
1、检查两待连接管的对接端面是否平整，要求两端面合拢后的局部间隙小于mm，如达不到要求需要进行现场修整，直到达到要求为止。
2、架空两待接管端部，使其离地面或沟壁有一定距离（以加热工具在圆周方向操作方便为宜）。
3、将热缩管穿套在两待连接管的一端上，拉到距连接端面大于500mm的位置（此时热缩管内壁的防护纸层不能被破坏，必须完整，才能防止污物、灰尘和水等浸入热缩管内壁）。
4、打磨将两待接管距对接端面120mm长的圆柱表面层打磨粗糙、波峰和波谷糟都要用钢丝刷磨粗糙，最少要打磨叁个半波节长，钢丝刷的外形应与波纹管外形一致（每一个规格配一种钢丝刷）。
5、用清洁的布，将打磨后的管端部分擦干净。
6、将两对接管端面对齐并固定，不能有错位。
7、用与被连接管相熔的PE焊条，用小喷咀的小束红色火焰或小热风束加热接缝处和焊条，在圆周上均匀焊接四处以上（焊缝长一些为好），以将两管连接处固定。
8、用红色火焰预热两管端(距对接端面三个波距)的圆周面，使表面温度达到40℃-50℃（预热温度应比热熔胶的软化点温度低15℃以上），可使用表面温度计进行监控。
9、在连接处缠绕并同时烘烤加强纤维热收缩带，要求至少绕过圆周一周以上并搭接牢固。
10、预热待接管两端到打磨线以内，使表面温度达到40℃-50℃。
11、小心移动热缩管到一端打磨面内，移动的位置大约是：从起始加热处距对接端面的距离大约为热缩管长度的1/3左右（根据什算加实际经验最后定各规格的长度），并去掉热缩管内防护纸层（注意不要将纸屑等污物粘在已预热的波纹管面和热缩管内壁上）。
用防粘材料做的楔形隔支撑热缩套的另一端，使热缩套与波纹管同心，以保证热收缩管与波纹管之间周向间隙均匀，利于提高热缩管的收缩均匀性和表面平整性。
12、烘烤：首先应用红色火焰（或用专用环形烘烤器）从一端开始，沿热缩管圆周方向均匀移动（严禁火焰沿长轴方向移动或在一处停留），待一端的一周收缩好后，再逐渐延伸加热（注意同样要一周一周地均匀加热，而不能沿轴线直线移动加热，否则会造成表面起皱或开裂）。
在烘烤过程中，还应及时用光洁的滚筒（与波谷形状尺寸相合的筒或棒）或戴防热手套对已收缩部位轻轻加压，使其紧贴波形并除去残余空气（注意不要烤伤波纹管）当加热收缩到距端面5cm处时，可将火焰转向加热收缩管内壁的热熔胶，然后再转向外壁。
待热收缩管完成后，再用微火全面均匀加热（使热熔胶充分熔化）至端部有热熔胶溢出。
这里要强调指示的是掌握好火焰加热温度既不能过高把PE管外壁烧损，热缩管的端部开裂，又不能温度太低会造成热熔胶未充分熔化不能粘牢、达到不到剥离强度的要求。
为了做好连接工作，必须有好的操作工具。
上面所提到的烘烤热源和平整工具都要认真
准备好。
热源用小型液化罐，天然气、甲烷、液化气、喷灯等都可以，但必须要有与波纹管径相适应的一套喷嘴，最好是一套专用工艺操作工具，如专用的自动烘烤机具等，有利于提高连接质量。
四、卡箍连接
卡箍连接是通过螺栓和两个半圆形外套筒将相邻管端紧固，并采用套筒和管壁间的橡胶塞而达到密封要求的连接方法。
卡箍连接的金属连接件最好采用不锈钢，若用黑色金属，则其最低的质量要求是：必须作防锈防腐蚀处理。
套筒和管壁间的橡胶塞，应采用耐油的橡胶，橡胶密封圈的性能应符合现行国家标准GB/T 21873《橡胶密封件给、排水管及污水管道用接口密封圈材料规范》的要求。
橡胶密封圈应由管材生产厂配套供应。
在此特别强调：采用卡箍连接时，因为管外壁呈螺旋波纹状,所以必须在待连接管材端的波谷内加填遇水膨胀橡胶塞。
选用的哈夫套，必须有防腐能力和限位装置，以保证哈夫套的长期性能且不能在管材外壁有位移或滑动。
五、组合连接方法
以上四种是目前国内外较为成熟和常用的连接方法，但是一种方法有时会觉得不够保险，所以我们提出：对于重要的工程最好是采用两种以上的方法组合施工，保证连接的安全可靠。
组合的方式有多种，举例如下：
1、热收缩管连接与热风挤出焊接组合使用法。
先用热风挤出焊，把管材焊接起耒、达到不漏的要求，再包热收缩管，达到保险可靠。
2、热收缩管或热收缩带连接与卡箍连接方法组合使用。
先缠热收缩带或包热收缩管，再用卡箍锁紧，达到保险可靠。
3、热风挤出焊接与卡箍连接方法组合使用。
先用热风挤出焊接把管材焊接起耒、达到不漏的要求，再用金属卡箍在外面卡住待连接两管段的相邻凸棱，保证连接的机械强度。
总之，组合的方法有多种多样，在开发试验之中有很多方法也很多，例如承插密封圈连接法、承插电热熔连接法等等。
