单片机控制sim900a收发短信

合集下载

基于单片机控制的gsm短信模块涉密办公区域报警系统

基于单片机控制的gsm短信模块涉密办公区域报警系统

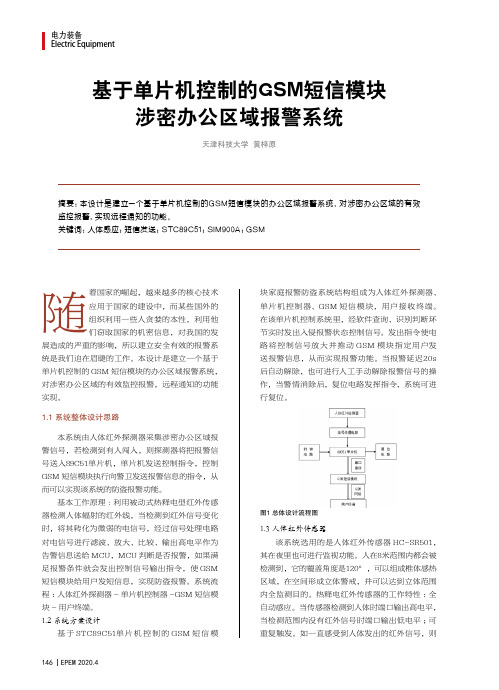

146 EPEM 2020.4电力装备Electric Equipment随着国家的崛起,越来越多的核心技术应用于国家的建设中,而某些国外的组织利用一些人贪婪的本性,利用他们窃取国家的机密信息,对我国的发展造成的严重的影响,所以建立安全有效的报警系统是我们迫在眉睫的工作。

本设计是建立一个基于单片机控制的GSM 短信模块的办公区域报警系统,对涉密办公区域的有效监控报警,远程通知的功能实现。

1.1 系统整体设计思路本系统由人体红外探测器采集涉密办公区域报警信号,若检测到有人闯入,则探测器将把报警信号送入89C51单片机,单片机发送控制指令,控制GSM 短信模块执行向警卫发送报警信息的指令,从而可以实现该系统的防盗报警功能。

基本工作原理:利用被动式热释电型红外传感器检测人体辐射的红外线,当检测到红外信号变化时,将其转化为微弱的电信号,经过信号处理电路对电信号进行滤波、放大、比较、输出高电平作为告警信息送给MCU,MCU 判断是否报警,如果满足报警条件就会发出控制信号输出指令,使GSM 短信模块给用户发短信息,实现防盗报警。

系统流程:人体红外探测器-单片机控制器-GSM 短信模块-用户终端。

1.2 系统方案设计基于STC89C51单片机控制的GSM 短信模基于单片机控制的GSM 短信模块涉密办公区域报警系统天津科技大学 黄梓原摘要:本设计是建立一个基于单片机控制的GSM短信模块的办公区域报警系统,对涉密办公区域的有效监控报警,实现远程通知的功能。

关键词:人体感应;短信发送;STC89C51;SIM900A;GSM块家庭报警防盗系统结构组成为人体红外探测器、单片机控制器、GSM 短信模块,用户接收终端。

在该单片机控制系统里,经软件查询、识别判断环节实时发出入侵报警状态控制信号。

发出指令使电路将控制信号放大并推动GSM 模块指定用户发送报警信息,从而实现报警功能。

当报警延迟20s 后自动解除,也可进行人工手动解除报警信号的操作,当警情消除后,复位电路发挥指令,系统可进行复位。

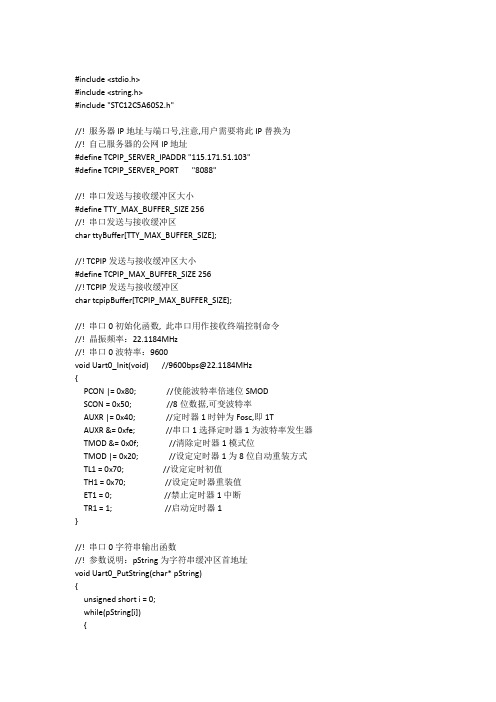

单片机控制sim900a收发短信
