电视墙服务器解决方案
创视通TVS1200高清电视墙服务器介绍(8路DVI)

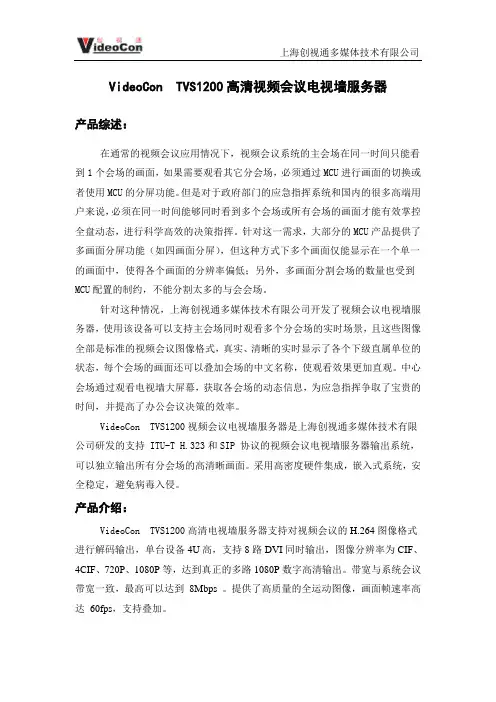

VideoCon TVS1200高清视频会议电视墙服务器产品综述：在通常的视频会议应用情况下，视频会议系统的主会场在同一时间只能看到1个会场的画面，如果需要观看其它分会场，必须通过MCU进行画面的切换或者使用MCU的分屏功能。
但是对于政府部门的应急指挥系统和国内的很多高端用户来说，必须在同一时间能够同时看到多个会场或所有会场的画面才能有效掌控全盘动态，进行科学高效的决策指挥。
针对这一需求，大部分的MCU产品提供了多画面分屏功能（如四画面分屏），但这种方式下多个画面仅能显示在一个单一的画面中，使得各个画面的分辨率偏低；另外，多画面分割会场的数量也受到MCU配置的制约，不能分割太多的与会会场。
针对这种情况，上海创视通多媒体技术有限公司开发了视频会议电视墙服务器，使用该设备可以支持主会场同时观看多个分会场的实时场景，且这些图像全部是标准的视频会议图像格式，真实、清晰的实时显示了各个下级直属单位的状态，每个会场的画面还可以叠加会场的中文名称，使观看效果更加直观。
中心会场通过观看电视墙大屏幕，获取各会场的动态信息，为应急指挥争取了宝贵的时间，并提高了办公会议决策的效率。
VideoCon TVS1200视频会议电视墙服务器是上海创视通多媒体技术有限公司研发的支持 ITU-T H.323和SIP 协议的视频会议电视墙服务器输出系统，可以独立输出所有分会场的高清晰画面。
采用高密度硬件集成，嵌入式系统，安全稳定，避免病毒入侵。
产品介绍：VideoCon TVS1200高清电视墙服务器支持对视频会议的H.264图像格式进行解码输出，单台设备4U高，支持8路DVI同时输出，图像分辨率为CIF、4CIF、720P、1080P等，达到真正的多路1080P数字高清输出。
带宽与系统会议带宽一致，最高可以达到8Mbps 。
提供了高质量的全运动图像，画面帧速率高达60fps，支持叠加。
电视墙服务器正面图电视墙服务器背板图数据转发器DP1000：在mcu和显示设备距离比较远的时候，需要采用数据处理器来对所有的视频会议分会场的数据进行处理，并分发给各个电视墙服务器。
电视墙解码服务器快速操作手册3.2
电源供电不正常时，会导致电视墙服务器不能正常工作，甚至损坏电视墙服务器，建议使用稳压电源进行供电；
具体开机方法如下：
插上电源，设备开始启动，“，开机后的显示界面如图3.1.1。
图3.1.1开机后界面
说明：设备启动后，电源指示灯呈蓝色。
使电视墙服务器工作在允许的温度（-10℃～+55℃）及湿度（10%～90%）范围内。
清洁设备时，请拔掉电源线，彻底切断电源。
电视墙服务器内电路板上的灰尘在受潮后会引起短路，请定期用软毛刷对电路板、接插件、机箱及机箱风扇进行除尘。如果污垢难以清除，可以使用水稀释后的中性清洁剂将污垢拭去，然后将其擦干。
图4.4.8停止轮巡界面
附录
用户名称：
详细地址：
电话：传真：邮编：
E-mail：
产品型号（Model）：
产品编号（S/N）：
生产日期：年月日
购买日期：年月日
免费保修：月
如果您有其他要求，请在下面填写：
经销商：电话：
经销单位：（盖章）
维修记录：
日 期பைடு நூலகம்
故障现象
维修及序列号变更
注：如换货，请记录原产品编号。
V2000B系列电视墙解码服务器
快速操作指南
目录
前言2
1.产品外观介绍及说明5
1.1前面板介绍及说明5
1.2后面板介绍及说明5
2.安装与连接6
2.1安装注意事项6
3.WEB远程配置7
3.1开机7
3.2设置网络参数8
3.3设置日期时间9
3.4注册管理服务器9
3.5其他设置10
海康威视集中监控软件电视墙服务器使用说明书
1.2 性能概述
电视墙服务器最多支持 8 块解码卡（4002MD 或者 4004MD），如果使用 4004MD 卡，在 CIF 模式下最 多可以支持 64 路 CIF 解码，在 4CIF 模式下可支持 32 路 4CIF 解码。
回放缓冲大小
可设置回放上墙时缓冲区的大小。
自动运行退出时
该选项被勾选后，电视墙服务器重新启动后自动执
的解码任务
行退出前的解码任务。
启动软解，VGA 输
该选项被勾选后，可远程控制电视墙服务器软解
系统参数
出 画面分割 监控端口 数据端口
VGA 输出。 VGA 输出的画面分割模式选择，可选择 1 画面或 者 4 画面输出。 默认为 8119，可设为 1~65535 之间未占用的端口。 默认为 9118，不可修改
电视墙画面分割模式支持 1 画面和 4 画面分割，CIF 模式对应 4 画面分割，4CIF 模式对应单画面分割。
1.3 运行环境
本系统的运行平台： 硬件环境：当前主流配置，建议使用大厂知名品牌（华硕、技嘉、微星等）PC 硬件（CPU 主频 1.5G 以上、内存 1G 以上）、 安装有百兆以上网卡、DS4002MD/DS4004MD 解码卡 注：解码卡需安装正确的驱动程序。 软件环境：Microsoft Windows 2000/XP/2003。
-6-
-2-
第二章 电视墙服务器的使用
2.1 服务器操作说明 2.1.1 主界面说明
电视墙网络监控解决方案
电视墙网络监控解决方案

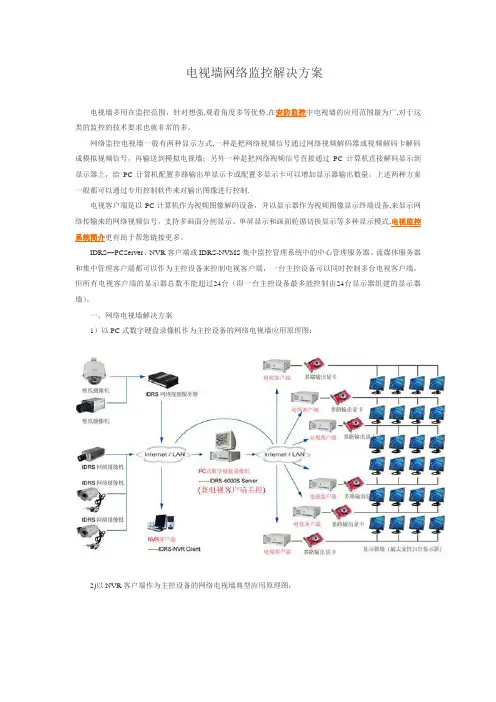

电视墙多用在监控范围，针对想强,观看角度多等优势,在安防监控中电视墙的应用范围最为广,对于这类的监控的技术要求也就非常的多。
网络监控电视墙一般有两种显示方式,一种是把网络视频信号通过网络视频解码器或视频解码卡解码成模拟视频信号，再输送到模拟电视墙；另外一种是把网络视频信号直接通过PC计算机直接解码显示到显示器上，给PC计算机配置多路输出单显示卡或配置多显示卡可以增加显示器输出数量。
上述两种方案一般都可以通过专用控制软件来对输出图像进行控制.
电视客户端是以PC计算机作为视频图像解码设备，并以显示器作为视频图像显示终端设备,来显示网络传输来的网络视频信号，支持多画面分割显示、单屏显示和画面轮循切换显示等多种显示模式,电视监控系统简介更有助于帮您链接更多。
IDRS—PCServer、NVR客户端或IDRS-NVMS集中监控管理系统中的中心管理服务器、流媒体服务器和集中管理客户端都可以作为主控设备来控制电视客户端，一台主控设备可以同时控制多台电视客户端，但所有电视客户端的显示器总数不能超过24台（即一台主控设备最多能控制由24台显示器组建的显示器墙）。
一、网络电视墙解决方案
1）以PC式数字硬盘录像机作为主控设备的网络电视墙应用原理图：
2)以NVR客户端作为主控设备的网络电视墙典型应用原理图：
2）以NVR客户端作为主控设备的网络电视墙典型应用原理图：
温馨提示：京超伟业安防监控工程公司--承接各类安防监控、视频监控安装,经验丰富、技术专业，并为您提供解决方案,负责安装调试，如有需要，请联系电话010-********咨询详情,感谢您访问京超伟业!www。
jcwye。
com。
8k拼接电视墙解决方案V2.0.
4K/8K拼接电视墙解决方案XXXX科技有限公司2020年2月20日目录一、概述 (3)1.1. 扁平化综合视频调度需求 (3)1.2. 建设目标 (4)1.2.1. 提高指挥调度能力和应急处突能力 (4)1.2.2. 全融合、全媒体终端接入，指挥信息无所不达 (4)1.2.3. 全网权限漫游，可移动的指挥中心 (4)1.2.4. 一键调度，操作方便、指挥及时 (4)1.2.5. 临时布控便携化 (4)1.3. 设计原则 (4)1.3.1. 先进性原则 (4)1.3.2. 液晶拼接墙系统的经济性 (5)1.3.3. 兼容性与可扩展性 (5)1.3.4. 安全性与易操作性 (5)1.3.5. 4K/8K液晶拼接墙系统的可靠性 (5)二、综合视频指挥与视频临时布控系统方案设计 (6)2.1. 系统总体架构图 (6)2.2. 系统构成 (6)2.3. 单兵指挥调度 (7)2.3.1. 多系统多业务融合管理 (8)2.3.2. 可视化GIS地图调度 (8)2.3.3. 调度视频预览 (9)2.3.4. 语音对讲 (9)2.3.5. 移动快速布防维稳处突 (10)2.3.6. 协同作战 (11)2.3.7. 移动终端操控性强，功能完善 (11)2.3.8. 点对点调度功能 (11)2.3.9. 多方协调视频调度功能 (11)2.3.10. 同步群组会议 (12)2.3.11. 监控视频预览 (12)2.3.12. 移动巡更 (13)2.4. 系统设备清单 (15)三、方案中主要产品介绍 (18)3.1. 65寸超窄边拼接显示屏 (18)3.2. 55寸超窄边拼接显示屏 (20)3.3. 46寸超窄边拼接显示屏 (22)3.4. 4K/8K电视墙服务器 (23)3.5. 高清解码数字矩阵 (27)3.6. 多屏拼接处理器 (30)3.7. 触控操作平台 (32)3.8. 移动智能终端 (34)四、项目实施方案 (37)4.1. 项目工作步骤 (37)4.1.1. 准备阶段 (37)4.1.2. 实施阶段 (37)4.2. 总体部署 (37)4.2.1. 系统环境设计和要求 (37)4.2.2. 工程实施 (39)4.2.3. 总体进度规划 (40)4.2.4. 售后服务 (41)一、概述本方案提供的拼接墙将国际最卓越的液晶高清晰度单屏4K及多屏8K的数码显示技术,液晶窄缝拼接技术,多屏图像处理技术,信号切换技术,网络技术等的应用综合为一体,形成一个拥有高清晰度,高稳定性,高智能化控制,操作方法先进的大屏幕显示系统。
什么是电视墙服务器
什么是电视墙服务器第一点：电视墙服务器的定义与功能电视墙服务器，从字面上理解，就是专门为电视墙系统提供数据处理、信号分发和内容管理等功能的服务器。
在现代智能安防、信息发布、会议系统等领域，电视墙系统广泛应用于各种场合，如商场、银行、政府机关、企业等，用于展示各种信息、监控画面等。
电视墙服务器作为电视墙系统的核心，承担着至关重要的角色。
电视墙服务器的主要功能如下：1.数据处理：电视墙服务器需要处理来自各种数据源的信息，包括视频流、图片、文字等，对这些数据进行解析、处理，确保信息能够在电视墙上正确、及时地展示。
2.信号分发：电视墙服务器将处理后的数据分发到每一个电视屏幕，根据不同的显示需求，采用硬线或无线网络传输方式，确保信号稳定、清晰。
3.内容管理：电视墙服务器允许管理员对展示的内容进行管理，包括添加、删除、编辑、调整播放顺序等，还可以设置不同时间段展示不同的内容，满足多样化需求。
4.权限控制：电视墙服务器提供用户权限管理功能，可以设置不同级别的用户，如管理员、操作员等，确保系统的安全性和稳定性。
5.系统集成：电视墙服务器可以与其他系统（如监控系统、信息发布系统等）集成，实现信息的统一管理和调度。
6.远程控制：电视墙服务器支持远程控制功能，管理员可以通过网络远程操作电视墙系统，方便快捷。
第二点：电视墙服务器的应用场景与优势电视墙服务器在多个领域和场景中发挥着重要作用，其应用范围广泛，以下列举几个典型的应用场景：1.安防监控：在安防领域，电视墙服务器用于处理和显示监控画面，实现视频监控的集中管理和高效调度，提升安全防护能力。
2.信息发布：在商场、银行、政府机关等场所，电视墙服务器可以用于发布实时信息、公告、广告等，提高信息传播效率。
3.会议系统：在会议室内，电视墙服务器可以用于展示会议内容、演讲稿、实时数据等，帮助参会人员更好地理解和掌握会议信息。
4.教育教学：在教室或培训场所，电视墙服务器可以用于展示教学内容、课件、视频等，提高教学质量。
什么是电视墙服务器
什么是电视墙服务器电视墙服务器是一种用于控制和管理多个显示屏的设备。
它通过将多个显示屏连接到一个中央处理单元上，实现对这些显示屏进行集中控制和监管。
1. 介绍在大型会议、指挥调度中心、安防监控等场景下，通常需要同时展示多路视频信号或图像信息。
为了方便操作人员查看并快速切换不同源的内容，在此类应用环境下使用电视墙成为必要选择。
2. 功能特点- 多画面拼接：能够将来自不同输入源（如摄像头、计算机）的视频信号合并在一起，并按照预定布局排列在整块大尺寸液晶显示器上。
- 高分辨率支持：支持高清甚至4K分辨率输出，保证图像质量与细节表现力。
- 实时性强：具备低延迟传输技术，确保画面无卡顿且响应及时准确。
- 远程操控：可以通过网络远程访问服务器，并进行设置配置以及实时监测运行状态。
3. 系统组成电视墙服务器主要由以下部件构成：a) 中央处理单元(CPU): 负责接收和处理来自各个输入源的信号，并将其发送到相应的显示屏上。
b) 显示输出单元：负责将经过拼接后的图像通过高清或4K 分辨率进行输出，以保证画面效果优良。
c) 输入设备：包括摄像头、计算机等外部视频源，用于提供需要展示在电视墙上的内容。
4. 使用场景电视墙服务器广泛应用于以下领域：a) 指挥调度中心: 在紧急情况下能够快速获取并呈现多路监控视频信息，协助指挥员做出准确判断与决策。
b) 大型会议室: 可同时播放演讲者PPT、实时直播影片及其他相关资料，在不同区块内灵活布局窗口位置大小。
c）安防监控系统：可集成多种类型摄像头信号，并对重要区域进行全天候24小时无死角巡航观看。
5. 安装配置步骤- 步骤1: 将所有显示屏连接至电视墙服务器主机；- 步骤2: 连接所需输入设备（如摄像头、计算机）至服务器；- 步骤3: 启动电视墙服务器，并进行相关设置和配置；- 步骤4: 在中央处理单元上选择所需的输入源并拼接排列画面。
6. 维护与故障排除为确保电视墙服务器正常运行，需要定期维护和检查。
电视墙服务器用户手册
电视墙服务器用户手册欢迎使用电视墙服务器！谢谢您选择我们的产品，本用户手册将为您提供关于电视墙服务器的详细使用指南和操作说明。
请注意，为了更好地使用本产品，请确保您已阅读并理解以下内容。
1. 产品概述电视墙服务器是一种用于控制和管理多个显示屏的设备。
它能够将多个显示屏组合成一个大型屏幕，实现分割、拼接、切换和管理显示内容等功能。
2. 开始使用2.1 设置连接将电视墙服务器与显示屏通过HDMI或其他适配器连接，并确保连接稳固。
同时，将服务器与电源适配器连接，然后接通电源。
2.2 启动和关机长按电视墙服务器上的电源按钮，服务器将启动并显示欢迎界面。
当您需要关机时，同样长按电源按钮，服务器将自动关机。
3. 界面介绍3.1 主界面主界面显示电视墙服务器的基本信息，包括显示屏数量、电源状态、连接状态等。
3.2 菜单栏菜单栏位于主界面上方，它包含各种功能选项，例如分割、拼接、切换、设置等。
单击相应的功能选项，您可以进入对应的操作界面。
4. 功能操作4.1 分割屏幕通过分割功能，您可以将一个显示屏分割成多个独立的区域，每个区域可以显示不同的内容。
在菜单栏中选择分割功能，然后按照提示进行操作，选择分割的方式和比例。
4.2 拼接屏幕通过拼接功能，您可以将多个显示屏组合成一个大屏幕，共同显示一个内容。
在菜单栏中选择拼接功能，然后按照提示进行操作，选择拼接的方式和显示屏的位置。
4.3 切换显示内容通过切换功能，您可以更改显示屏上的内容。
在菜单栏中选择切换功能，然后按照提示进行操作，选择要切换的内容和切换的方式。
4.4 远程控制电视墙服务器还支持远程控制功能，您可以通过设备连接到网络，然后使用电脑或手机等终端设备进行控制和管理。
请在菜单栏中选择设置功能，然后按照提示进行网络设置和远程控制配置操作。
5. 故障排除如果在使用过程中遇到任何问题，请参考以下故障排除方法：- 检查电源是否连接稳固，确保电视墙服务器已接通电源。
- 检查显示屏和电视墙服务器之间的连接是否正确。
