主变压器容量的选择
主变压器容量的选择原则
主变压器容量的选择原则主变压器是电力系统中的重要设备，负责将发电厂输送的高压电能变压为适合输送和使用的低压电能。
主变压器容量的选择是一个重要的决策，它直接影响到电力系统的可靠性、经济性和安全性。
下面将介绍主变压器容量选择的一些原则。
1.负载需求主变压器容量的选择首先应满足负载需求。
负载需求是指系统中各个用户的用电需求，包括瞬时负荷和持续负荷。
瞬时负荷是指短时间内出现的高峰负荷，如电动机启动时的冲击负荷；持续负荷是指长时间内持续存在的负荷，如照明、空调等。
根据负载需求的峰值和平均值，确定主变压器容量的最低值。
2.系统短路容量主变压器容量的选择还应考虑系统的短路容量。
短路容量是指系统中电源端到短路点之间的电流能力，它影响到短路故障时的电流限制和保护设备的选择。
主变压器容量应满足系统的短路容量要求，保证系统在短路时能够正常运行，并提供足够的电流保护。
3.资金投入主变压器容量的选择还受到资金投入的限制。
主变压器是一项重要的固定资产，其价格随容量的增加而增加。
因此，在选择主变压器容量时，需要综合考虑资金投入和经济效益，选择最经济的容量。
一般来说，容量较小的主变压器初始投资较低，但随着负荷的增加，可能需要增加或更换主变压器，增加运行成本和维护成本。
容量较大的主变压器初始投资较高，但能够满足较长时间内的负荷需求，降低运行成本和维护成本。
4.可靠性要求主变压器容量的选择还应考虑系统的可靠性要求。
可靠性是指系统在规定的时间内连续运行的能力。
主变压器是电力系统的重要组成部分，其可靠性直接影响到系统的可靠性。
一般来说，容量较小的主变压器运行时负荷较大，容易过载；容量较大的主变压器运行时负荷较低，可靠性较高。
因此，在选择主变压器容量时，需要综合考虑系统的可靠性要求，选择适合的容量。
5.未来发展预测综上所述，主变压器容量的选择应综合考虑负载需求、系统短路容量、资金投入、可靠性要求和未来发展预测等因素。
选择主变压器容量的原则可以归纳为以下几点：1.负载需求：根据系统的负载需求确定主变压器的容量。
主变压器容量选择和型号
主变压器容量和台数确定
主变压器的容量、台数直接影响主接线的形式和配电装置的结构。
它的确定除了依据传递容量基本原始资料外，还应根据电力系统5～10 年发展规划、输送功率大小、馈线回路数、电压等级以及接入系统的紧密程度等因素，进行综合分析和合理选择。
主变压器型式和结构选择
1．相数
容量为300MW 及以下机组单元连接的主变压器和330kV 及以下电力系统中，一般都应选用三相变压器。
因为单相变压器组相对投资大、占地多、运行损耗也较大，同时配电装置结构复杂，也增加了维护工作量。
所以选择三相变压器。
2．绕组数和绕组联结组号
电力变压器按其每相的绕组数分为双绕组、三绕组或更多绕组等型式；按电磁结构分为普通双绕组、三绕组、自耦式及低压绕组分裂式等型式。
具有三种电压等级的变电所，如各侧的功率均达到主变压器额定容量的15%以上，或低压侧虽无负荷，但需要装设无功补偿设备时，主变压器一般选用三绕组变压器。
所以选用三绕组变压器。
变压器绕组的连接方式必须和系统电压相位一致，否则不能并列运行。
电力系统采用的绕组连接方式只要有星形“Y”和三角形“d”两种。
因此，变压器三相绕组的联结方式应根据具体工程来确定。
在发电厂和变电站中，一般考虑系统或机组的同步并列要求以及限制3 次谐波对电源的影响等因素，主变压器联结组号一般选用YNyn0d11 常规接线。
高、中、低三侧绕组如何结合要根据具体工作来确定。
我国110kV 及以上的系统，变压器绕组多采用丫连接，中性点直接接地；35kV 及以下的系统，变压器绕组多采用△连接，中性点经消弧线圈或小电阻接地。
变电所主变压器台数与容量选择

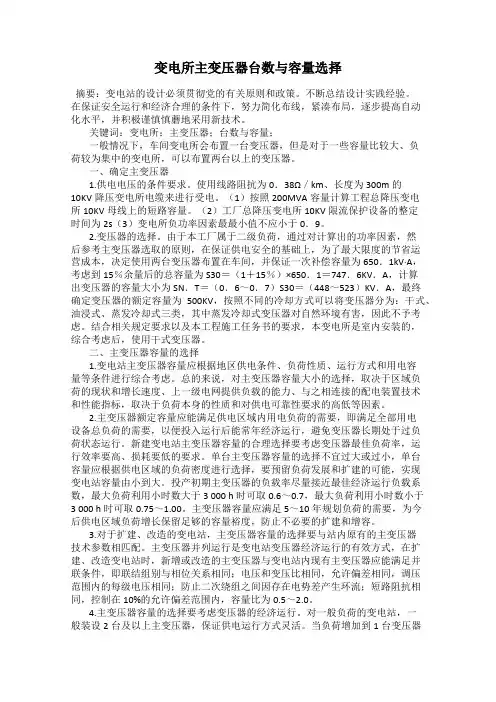

变电所主变压器台数与容量选择摘要：变电站的设计必须贯彻党的有关原则和政策。
不断总结设计实践经验。
在保证安全运行和经济合理的条件下，努力简化布线，紧凑布局，逐步提高自动化水平，并积极谨慎慎蘑地采用新技术。
关键词：变电所；主变压器；台数与容量；一般情况下，车间变电所会布置一台变压器，但是对于一些容量比较大、负荷较为集中的变电所，可以布置两台以上的变压器。
一、确定主变压器1.供电电压的条件要求。
使用线路阻抗为0．38Ω／km、长度为300m的10KV降压变电所电缆来进行受电。
（1）按照200MVA容量计算工程总降压变电所10KV母线上的短路容量。
（2）工厂总降压变电所10KV限流保护设备的整定时间为2s（3）变电所负功率因素最最小值不应小于0．9。
2.变压器的选择。
由于本工厂属于二级负荷，通过对计算出的功率因素，然后参考主变压器选取的原则，在保证供电安全的基础上，为了最大限度的节省运营成本，决定使用两台变压器布置在车间，并保证一次补偿容量为650．1kV·A，考虑到15％余量后的总容量为S30＝（1＋15％）×650．1＝747．6KV．A，计算出变压器的容量大小为SN．T＝（0．6～0．7）S30＝（448～523）KV．A，最终确定变压器的额定容量为500KV，按照不同的冷却方式可以将变压器分为：干式、油浸式、蒸发冷却式三类，其中蒸发冷却式变压器对自然环境有害，因此不予考虑。
结合相关规定要求以及本工程施工任务书的要求，本变电所是室内安装的，综合考虑后，使用干式变压器。
二、主变压器容量的选择1.变电站主变压器容量应根据地区供电条件、负荷性质、运行方式和用电容量等条件进行综合考虑。
总的来说，对主变压器容量大小的选择，取决于区域负荷的现状和增长速度、上一级电网提供负载的能力、与之相连接的配电装置技术和性能指标，取决于负荷本身的性质和对供电可靠性要求的高低等因素。
2.主变压器额定容量应能满足供电区域内用电负荷的需要，即满足全部用电设备总负荷的需要，以便投入运行后能常年经济运行，避免变压器长期处于过负荷状态运行。
主变压器的选择
二、变压器型式和结构的选择原则
5. 调压方式
尽量选用普通分接头的调压变压器，只有在 功率潮流变化较大，变压器副边电压不能满 足要求时，才选用有载调压变压器。
6. 冷却方式
根据自然条件、变压器的形式和容量，选择 合适的冷却方式。
变压器的冷却方式一般有自然风冷却、强迫 风冷却、强迫油循环水冷却、强迫油循环风 冷却、强迫油循环导向冷却。
§4.3 主变压器的选择
引言
主变压器：
用来向系统或用户输送功率的变压器。
联络变压器：
用于两种电压等级之间交换功率的变压器。
厂（站）用变压器：
只供本厂（站）用电的变压器。
一、变压器容量和台数的确定原则
1. 单元接线的主变压器
单元接线的主变压器 容量应按发电机的额 定容量扣除本机组的 厂用负荷后，留有 10%的裕度来确定。
对地区性孤立的一次变电站或大型工业专用变电站， 可改用3台主变。
二、变压器型式和结构的选择原则
1. 相数
尽量选用三相变压器，而不用单相变压器组
330kV及以下，选三相变压器； 500kV及以上，视情况而定。
2. 绕组数
优先选用三绕组变压器，而不是两台双绕组 变压器；
除非一个绕组流过的潮流小于15%SN。
二、变压器型式和结构的选择原则
3. 结构
若三个电压等级中的两个所处电网为大电流 直接接地，应优先选用自耦变压器：
自耦变压器损耗小，体积小，效率高； 高中压用于联络，低压绕组可兼作厂用备用电源
或接调相机。
4. 绕组接线组别
变压器三相绕组的接线组别必须和系统电压 相一致，应有一个绕组为三角形接法（消除 三次谐波）。
一、变压器容量和台数的确定原则
主变压器容量的选择原则
主变压器容量的选择原则
主变压器容量的选择原则
主变压器是电力系统中不可缺少的关键设备之一，其作用是将高压电能转换为低压电能，供应给用户使用。
在进行主变压器的选型时，应该根据实际情况考虑各种因素，以确保主变压器的容量满足需要，同时又不浪费资源。
以下是主变压器容量选择的一些原则：
1. 考虑负荷需求：主变压器的容量应该与负荷需求相适应，以确保负载能够满足所需的用电量。
因此，在进行主变压器容量的选型时，应该根据负荷需求来确定其容量大小。
2. 考虑系统电压：主变压器的容量也应该与电力系统的电压相适应。
在电力系统中，一般都会有多个电压等级，因此，主变压器应该根据所在电压等级来确定其容量，以确保其性能和使用效果。
3. 考虑负荷特性：不同的负荷特性也会影响主变压器的容量选择。
例如，如果负载具有高初始电流或峰值电流，则需要选择更大的主变压器容量。
4. 考虑安全因素：主变压器容量的选择还要考虑安全因素。
在实际使用过程中，主变压器容量太小可能会导致过载和损坏，而容量太大则会造成资源的浪费和设备的不必要的费用。
因此，在进行主变压器容量的选型时，应该根据实际情况进行权衡和选择。
5. 考虑经济因素：最后一个原则是考虑经济因素。
主变压器的选择应该是在考虑成本、可靠性、使用效果、维护成本等因素的基础上进行的。
在进行主变压器容量的选型时，应该根据实际情况来考虑以上因素，以达到经济、高效、可靠且安全的目标。
总之，在进行主变压器容量的选型时，需要综合考虑多种因素，以确保其容量能够满足实际需求。
同时，也需要根据实际情况进行选择，以达到经济、高效、可靠且安全的目标。
变电所主变压器台数和容量及主接线方案的选择
变电所主变压器台数和容量及主接线方案的选择
首先，主变压器台数和容量的选择是根据变电所的负荷需求来确定的。
主变压器是变电所的核心设备，负责将输送至变电所的高电压电能转换为
低电压电能供给用户使用。
台数和容量的选择要考虑变电所的负荷需求、
可靠性要求以及节能与经济性。
一般来说，根据变电所的负荷预测和负荷
增长率，可以确定主变压器的台数。
在主变压器容量的选择上，要综合考
虑负荷的稳定性、峰值负荷和备用容量等因素，确保供电可靠性和运行经
济性。
在主接线方案的选择上，需要考虑变电所的布局、负荷分布和供电方
式等因素。
主接线方案是指变电所输电线路与主变压器之间的连接方式，
主要分为直接进线和环网进线两种方案。
直接进线是将输电线路直接与主
变压器相连接，具有结构简单、输电容量大、操作方便等优点，但也存在
单点故障、供电可靠性较低的问题。
环网进线则是将多条输电线路形成环
网与主变压器相连接，具有冗余性好、供电可靠性高的特点。
选择主接线
方案要根据变电所的具体情况综合考虑。
对于主变压器容量较大的变电所，可以采用多台主变压器并联的方式
实现容量的可调节性和备用性。
主变压器并联可以实现负荷平衡、传输容
量提高和可靠性增加等优势，但在设计和运行上也需要考虑并联主变压器
的协调性和保护措施。
总之，变电所主变压器台数和容量及主接线方案的选择是电力系统设
计中的重要环节，需要综合考虑负荷需求、负荷预测、供电可靠性、经济性、运行可调节性等多方面因素，确保变电所的高效运行和电力供应质量。
变电所主变压器台数与容量选择
变电所主变压器台数与容量选择变电站的主变压器作为变电站的核心设备，负责将高电压的电力信号转换为低电压信号，供给临近居民和工业用电。
因此，在建设变电站的过程中，主变压器的台数和容量选择是一个非常重要的问题。
本文将介绍变电所主变压器台数和容量选择的相关因素。
变电所主变压器台数选择在选择主变压器的台数时，需要考虑以下因素：1. 变电站总容量在计算变电站总容量时，需要考虑变电站的负载和峰值负荷，以及备用容量。
根据负载和峰值负荷的大小，可以计算出变电站所需要的主变压器的台数。
2. 容量与可靠性主变压器的容量需要考虑到变电站的可靠性。
通常情况下，容量越大的主变压器，其可靠性越高。
但是，当容量过大时，会带来不必要的成本和浪费。
因此，在选择主变压器时，需要考虑到变电站的负载以及备用容量，并根据实际情况合理选择主变压器的容量。
3. 负载的分布根据负载的分布情况，可以决定主变压器的台数。
如果变电站的负载分布比较均匀，那么选择少量的大容量主变压器可能会更经济实惠。
但是，如果变电站的负载分布不均匀，那么需要选择多台容量适中的主变压器，以便更好地满足变电站的需求。
4. 维护和运营成本在选择主变压器时，需要考虑到维护和运营成本。
如果选择少量的大容量主变压器，虽然可以减少设备数量和占用空间，但是维护和运营成本可能会比较高。
因此，在选择主变压器时，需要考虑到维护和运营成本，同时综合考虑其他因素，以确保经济合理。
变电所主变压器容量选择在选择主变压器的容量时，需要考虑以下因素：1. 变电站的负载和峰值负荷在计算主变压器的容量时，需要考虑变电站的负载和峰值负荷。
如果容量过小，则无法满足变电站的负载需求；如果容量过大，则可能会带来不必要的成本和浪费。
因此，在选择主变压器的容量时，需要根据变电站的实际情况进行合理计算和选择。
2. 可靠性要求主变压器的容量还需要考虑变电站的可靠性要求。
通常情况下，容量越大的主变压器可靠性越高。
如果变电站的可靠性要求较高，可以选择容量较大的主变压器。
变电所主变压器台数和容量的选择
变电所主变压器台数和容量的选择
2. 1)
主变压器容量ST应满足全部用电设备总计算负荷S30的需要，
即
ST S30
变电所主变器台数和容量的选择
2) 每台变压器的容量ST应同时满足以下两个条件：
（1）任一台变压器单独运行时，宜满足总计算负荷S30
变电所主变压器台数和 容量的选择
变电所主变压器台数和容量的选择
1. 选择主变压器台数时应考虑下列原则：
（1）应满足用电负荷对供电可靠性的要求。对供有大量 一、二级负荷的变电所，宜采用两台变压器，当一台变压器发 生故障或检修时，另一台变压器能对一、二级负荷继续供电。 对只有二级而无一级负荷的变电所，也可以只采用一台变压器， 但必须在低压侧敷设与其它变电所相连的联络线作为备用电源。
的大约60％～70％的需要，即
ST (0.6 ~ 0.7)S30
（2）任一台变压器单独运行时， 应满足全部一、 二级 负荷S30(Ⅰ+Ⅱ)的需要，即
ST S30（＋）
变电所主变压器台数和容量的选择
3)
车间变电所主变压器的单台容量，一方面受到低压断路 器断流能力和短路稳定度的限制，另一方面考虑到应使变压 器更接近于车间负荷中心，因此容量一般不宜大于1250 kVA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主变压器容量的选择
2.1主变压器的选择
主变压器是主接线的中心环节，其台数、容量和型式的初步选择是构成各种主接线的基础，并对发电厂和变电所的技术经济性有很大影响。
2.1.1主变容台数的选择
（1）对大城市郊区的一次变，在中、低压侧构成环网情况下，装两台主变为宜。
（2）对地区性孤立的一次变或大型的工业专用变电所，设计时应考虑装三台的可能性。
（3）对规划只装两台主变的变电所，其主变基础宜大于变压器容量的1-2级设计，以便负荷发展时更换主变。
变压器的容量、台数直接影响到变电站的电气主接线形式和配电装置的结构。
它的确定除了依据传递容量基本原始资料外，还要根据电力系统5—10年的远景发展计划，输送功率的大小、馈线回路数、电压等级以及接入电力系统中的紧密程度等因素，进行综合分析与合理的选择。
（4）在有一级，二级负荷的变电站中，应该装设两台主变电压器。
当技术经济比较合理时主变压器的台数也可以多于两台。
如果变电站可由中、低压侧电力
网中取得足够能量的备用电源时，可以装设一台主变压器。
（5）装设两台及其以上主变压器的变电站中，当断开一台时，其余主变压器的容量应保证用户一级负荷和部分二级负荷（一般不应小于主变压器容量的60%）。
具有三种电压等级的变电站中，如果通过主变压器各侧绕组的功率均达到主变压器容量的15%时，主变电压器宜采用三绕组变压器。
2.1.2主变容量选择
根据“35～110KV变电所设计规范”主要变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。
在有一、二级负荷变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。
装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于60％的全部负荷，并应保证用户的一、二级负荷。
具有三种电压的变电所，如通过主变压器各侧线圈的功率均达到该变压器的15％以上，主要变压器宜采用三线圈变压器。
由于我国电力不足、缺电严重、电网电压波动较大。
变压器的有载调压是改善电压质量、减少电压波动的有效手段。
对电力系统，一般要求110KV及以下变电所至少采用一级有载调压变压器，因此城网变电所采用有载调压变压器的较多。
2.1.3 主变容量选择原则
（1）主变容量选择一般应按变电所建成后5-10年的规划负荷选择，并适当
考虑到远期几年发展，对城郊变电所，主变容量应与城市规划相结合。
（2）根据变电所带负荷性质和电网结构来确定主变容量，对有重要负荷的变电站应考虑一台主变压器停运时，其余主变压器容量在计及过负荷能力后的允许时间内，应保证用户的一、二级负荷；对一般性变电站，当一台主变停运时，其余主变压器应能保证全部负荷的60％。
(3)同级电压的单台降压变压器容量的级别不宜太多，应从全网出发，推行系列化，标准化。
（主要考虑备用品，备件及维修方便）
2.1.4主变容量和台数选择计算
（1）35KV 中压侧：
其出线回路数为6回，85.0=t K ,结合“1. 2变电站的负荷分析”35kv 负荷情况分析表1－1知：
t k P P P P S kv %)51(cos 水泥厂二
水泥厂一郊二35++++=ϕ郊一
＝85.005.185
.08.48.44.82.7⨯⨯+++ ＝27.048MVA
（2）10KV 低压侧：
由于其出线回路数共12回，故可取Kt=0.85,结合10kv 负荷情况分析可知：
121210(15%)(cos cos cos cos cos cos cos )cos cos cos cos kv t P P P P P P P S k P P P P ϕϕϕϕϕϕϕϕϕϕϕ=⨯+++
+棉纺棉纺针织橡胶
印染印染毛纺市区一市区二备用一备用二＋＋＋ ＋＋＋＋ ＝0.85⨯1.05⨯（)78
.06.378.06.38.08.48.08.472.06.375.06.375.08.478.08.478.08.475.0675.06++++++++++ ＝0.85⨯1.05⨯（8＋8＋12.3＋6.15＋6.4＋4.8+5+6+6+6+4.6+4.6）
＝37.48MVA
则三绕组变压器的计算容量：
20.85(27.04858.664)72.861Sjs Kt Sjsi MVA
i ==⨯+=∑=总
因此，选择两台50MVA 的变压器。
校验：（1）
（2-1）50＝选S >MVA S 716.436.0＝总⨯
满足一台停运时另一台不小于全部容量的60％。
121210(15%)(cos cos cos cos cos )cos cos cos cos kv t P P P P P S k P P P P ηηηηηϕϕϕϕϕ
ηηηηϕϕϕϕI ∏=⨯+++
+棉纺棉纺印染印染毛纺、针织橡胶市区一市区二＋ ＋＋＋＋ 66 4.8 4.80.85 1.05(0.60.60.70.70.750.750.780.784.8 3.6 3.6 4.8 4.80.60.60.70.60.6)0.750.750.720.80.8
=⨯⨯⨯+⨯+⨯+⨯+⨯+⨯+⨯+⨯+⨯ ＝31.8MVA
（2）
（2-1）50＝选S >MVA S S kv 3.42k v 1035＝、、∏I ∏I +
也满足一台停运时另一台满足全部一、二类负荷。
综上所述，最终确定为SFSZ7—50000/110型变压器。
