合金中的变质处理
常用的吸附性变质剂
含钠的变质剂 钠是变质共晶硅最有效的变 质剂，生产中可以钠盐或纯金属形 式加入。钠混合盐组成为NaF、 NaCl、Na3AlF6等，变质过程中只 有NaF起作用，其反应如下： 6NaF+Al→Na3AlF6+3Na 目的：一方面是降低混合物 的熔点（NaF熔点992℃），提高 变质速度和效果，另一方面对熔体 钠变质剂 中钠进行熔剂化保护，防止钠的烧 损。 缺点： 钠含量不易控制，量少易 出现变质不足，量多可能出 现过变质；钠变质有效时间 短，要加保护性措施；变质 后炉内残余钠对随后生产合 金的影响很大，造成熔体黏 度大，增加合金的裂纹和拉 裂倾向，尤其对高镁合金的 钠脆影响更大；NaF有毒， 影响操作者健康。
原理
在浇注前，将一些细小的形核变质剂 加入到液态金属中,会在金属液中形成大 量分散的人工制造的非自发晶核，促进 金属液非均匀形核，从而获得细小的铸 造晶粒，达到细化晶粒质剂
铝合金一般选含Ti、Zr、B、C等元 素的化合物作晶粒细化剂。
Al-Ti是传统的晶粒细化剂，Ti Al-Ti-B是目 在Al中包晶反应生成TiAl3，TiAl3 前国内公认的最 与液态金属接触的（001）和（011） 有效的细化剂之 一。Al-Ti-B与Re、 面是铝凝固时的有效形核基面， Sr等元素共同作 增加了形核率，从而使结晶组织 用，其细化效果 细化。 更佳。 铝 钛 硼 丝 变 质 剂
原理
吸附变质剂的特点是熔点低， 能显著降低合金的液相线温度；原 子半径大，在合金中固溶量小。在 晶体生长时，吸附变质剂富集在相 界面上，阻碍晶体长大，又能形成 较大的成分过冷，使晶体分枝形成 细的缩颈而易于熔断，促进晶体的 游离和晶核的增加。 其缺点是由于低熔点共晶体存 在于枝晶和晶界间，常引起热脆。
细化初晶硅 对于过共晶铝硅合 金,组织中存在着大块 多边形及板片状共晶 硅。含硅量越多,初晶 硅就越多。根据铝硅 合金中不同的含硅量, 加入磷或含磷化合物 进行细化。
第二类变质处理
细化共晶硅 这类变质剂的作用主要是在金属 凝固过程中,由于变质剂元素的熔点较 高,溶解速度较慢,合金元素在结晶过程 中,其一部分高熔点元素做为共晶晶核 存在,使共晶硅晶粒在成长过程中可以 依附较多的晶核,从而达到细化共晶晶 粒的目的。这类变质剂常见的有锶、 稀土、锶—稀土、铝—锶中间合金等。
合金中的变质处理
——以铝硅合金为例
简介
理想的铸锭组织是铸锭整个截 面上具有均匀、细小的等轴晶。这 是因为等轴晶各向异性小，加工时 变形均匀、性能优异、塑性好，利 于铸造及随后的塑性加工。要得到 这种组织，通常需要对熔体进行细 化处理。凡是能促进形核、抑制晶 粒长大的处理，都能细化晶粒。变 质处理是铝工业生产中常用于细化 晶粒的方法之一。
工艺&实例
铝合金变质处理所指的就是，在液相加 入变质剂，将Al-Si合金中原本会生长成为 针状的共晶硅，经处理后生长成球状或椭圆 状，借此提高材料的强度和韧性。
人工降雨
人工降雨&变质处理
人工降雨的过程包括三个步骤:
one首先是干冰升华，从固态变成气 态。 two干冰升华后吸收大量热量，使得空 气中的水蒸气凝华形成微小的冰晶。 three空气中的水蒸气以冰晶为凝结核， 继续冷凝成水滴。
工艺
ZL101属于亚共晶铝 硅合金,硅含量为 6.5%~7.5%,大于6%,因而 在熔炼过程中需要进行变 质处理。铝合金变质处理 一般分为3类:细化初晶 α(Al)或初晶硅;改变和细 化共晶硅的形状;改变有 害杂质相(如富铁相)的形 态。
第一类变质处理
细化初晶α(Al) 细化初晶α(Al)的 元素常见的有钛、硼、 锆、稀土等。主要是 以中间合金或盐类形 式加入铝合金熔液中。 加入的变质剂与铝液 发生反应后生成TiAl3、 AlB2、TiB2、TiC、 B4C等起晶粒细化作 用。
常用的吸附性变质剂
与钠盐变质剂相比， 锶变质剂无毒，具有长 含锶变质剂 效性。它不仅细化初晶 含锶变质剂有 硅，还有细化共晶硅团 锶盐和中间合金两 种。锶盐的变质效 的作用，对炉子污染小。 果受熔体温度和铸 但使用含锶变质剂时， 造时间影响大，应 锶烧损大，要加含锶盐 用很少。目前国内 类熔剂保护，同时合金 应用较多的是Al-Sr 中间合金。 加入锶后吸气倾向增加， 易造成最终制品气孔缺 陷。
空气中的水蒸 气以冰晶为凝 结核，继续冷 凝成水滴。
形核变质剂是指加入金 属液中能作为晶核，或 虽未能作为晶核，但能 与液态金属中某些元素 相互作用产生晶核或有 效形核质点的添加剂。
人工降雨的关键在于形成 凝结核。用干冰来人工降雨的 真正原理是利用干冰升华产生 现在的人工降雨已经不 的超低温，使空气中的一小部 使用干冰，而是使用碘化 分水蒸气直接凝华形成微小冰 银。将碘化银微粒直接撒 晶，然后空气中的大量水蒸气 在空气中，作为凝结核促 再以微小冰晶为凝结核继续凝 结成雨滴。 使水蒸气冷凝为雨滴。不 再经过超低温的作用。
锶变质剂
枝晶组织
枝 最近的研究发现，不只晶粒 晶 粒度影响铸锭的质量和力学性能， 金 枝晶的细化程度及枝晶间的疏松、 偏析、夹杂对铸锭质量也有很大 相 影响。在结晶速度相同的情况下， 图 枝晶细化程度可采用吸附性变质
剂加以改变，形核变质剂对晶粒 内部结构没有直接影响。
原理
好的变质剂剂首先应能保证结晶相在衬 底物质上形成尽可能小的润湿角θ，其次变 质剂还应在液态金属中尽可能保持稳定，并 且具有最大的表面积和最佳的表面特性（如 表面粗糙或有凹坑等）。 因此，对不同的金属应选用不同的变质 剂。例如向铸铁中加入少量硅铁、硅钙、镁、 稀土；向铝硅合金中加入少量钠，向铜合金 中加入少量铋和锂等。
定义
变质处理：
向金属液中添加少量变质剂，促进 液体金属内部生核或改变晶体成长过程 的一种方法。
晶粒粗大 延伸性低 抗拉强度低
提高材料性能
晶粒细化 延伸性提高 抗拉强度提高
原理
生产中常用的变质剂有形核变质剂和吸 附变质剂。
形核变质剂是指加入 金属液中能作为晶核，或 变质前后 虽未能作为晶核，但能与 液态金属中某些元素相互 作用产生晶核或有效形核 质点的添加剂。
铝合金变质处理的现状和发展趋势
铝合金变质处理的现状和发展趋势在当今快速发展的工业领域，铝合金已经成为了一种不可或缺的材料。
作为一种轻质、高强度、耐腐蚀的金属材料，铝合金广泛应用于航空航天、汽车制造、建筑工程、电子产品等领域。
而铝合金的性能很大程度上取决于其热处理工艺中的变质处理。
铝合金变质处理的现状和发展趋势备受关注。
1. 现状分析1.1 传统变质处理方法传统的铝合金变质处理方法主要包括固溶处理和时效处理。
在固溶处理中，铝合金将被加热至一定温度，使合金元素溶解在铝基体中，以提高合金的塑性和加工性能。
而时效处理则是在固溶处理后，通过特定温度和时间控制析出相的尺寸、密度和分布，以提高合金的强度和硬度。
1.2 问题与挑战然而，传统的变质处理方法在实际应用中存在一些问题和挑战。
对于大型铝合金零件，变质处理过程中易出现温度不均匀、残余应力大等问题，导致产品变形、强度不足等质量缺陷。
2. 发展趋势2.1 先进的变质处理技术随着科学技术的不断进步，先进的变质处理技术如快速固化技术、超声波处理技术等逐渐应用于铝合金的变质处理中。
这些新技术能够改善传统的变质处理方法存在的问题，提高产品的质量和性能。
2.2 智能化制造另外，智能化制造技术的发展也为铝合金变质处理带来了新的发展机遇。
通过引入人工智能、大数据分析等技术，可以实现对变质处理过程的精准控制和实时监测，提高生产效率和产品质量。
2.3 绿色环保随着人们对环保意识的提高，绿色环保的变质处理技术也备受关注。
利用生物工程、废弃物资源化等技术来替代传统的化学处理方法，减少对环境的污染，是未来发展的重要方向。
3. 个人观点和总结铝合金变质处理作为铝合金加工的关键环节，对产品的性能和质量有着直接影响。
随着技术的不断进步和应用领域的拓展，铝合金变质处理技术将迎来更广阔的发展空间。
然而，需要注意的是，新技术的应用需要综合考虑成本、效率、环保等因素，才能更好地实现产业升级和可持续发展。
通过对铝合金变质处理的现状和发展趋势进行深入探讨，我们不仅能够更好地了解该关键工艺对铝合金产品的重要性，也能够为相关行业的发展提供有益的参考和指导。
铸造铝合金变质处理
铸造铝合金变质处理一、引言铝合金是一种重要的结构材料，具有良好的力学性能和耐腐蚀性。
然而，铝合金在铸造过程中会产生一些缺陷，如晶粒过粗、析出相不均匀等，从而影响其力学性能。
为了改善铝合金的性能，铸造后常常需要进行变质处理。
本文将探讨铝合金变质处理的原理、方法和应用。
二、铝合金变质处理的原理铝合金变质处理是通过热处理方法改变合金的组织结构，达到调节性能的目的。
变质处理的原理主要包括相变、析出和固溶。
1. 相变：在变质处理过程中，铝合金中的一些固溶相会发生相变，从而引起组织结构的变化。
常见的相变有固溶相变、过饱和固溶相变和共析相变等。
2. 析出：在变质处理过程中，一些固溶相会从固溶体中析出，形成新的相或颗粒。
这些析出相的形成可以改变合金的硬度、强度和耐腐蚀性能。
3. 固溶：固溶是指将合金加热至高温状态，使固溶体中的溶质原子分散均匀。
通过固溶处理，可以消除合金内部的偏析和缺陷，提高合金的均匀性和稳定性。
三、铝合金变质处理的方法铝合金变质处理的方法主要包括热处理和化学处理两种。
1. 热处理：热处理是指将铝合金加热至一定温度，保持一段时间后冷却。
常见的热处理方法有固溶处理和时效处理。
- 固溶处理：固溶处理是将合金加热至固溶温度，使溶质原子充分溶解在基体中，然后快速冷却。
固溶处理可以消除合金内部的偏析和缺陷，提高合金的均匀性和稳定性。
- 时效处理：时效处理是在固溶处理后，将合金加热至较低的温度，保持一定时间后冷却。
时效处理可以使合金中的析出相得到充分的析出和成长，从而改善合金的强度和硬度。
2. 化学处理：化学处理是指利用化学反应改变合金的组织结构。
常见的化学处理方法有酸洗、碱洗和电解处理等。
这些化学处理方法可以去除合金表面的氧化物和杂质，提高合金的表面质量和耐腐蚀性能。
四、铝合金变质处理的应用铝合金变质处理广泛应用于航空航天、汽车制造、电子设备等领域。
1. 航空航天领域：航空航天领域对铝合金的性能要求较高，因此变质处理是必不可少的工艺。
6班-铝硅合金的细化和变质处理实验报告
1．实验目的1)熟悉铸造铝硅合金的熔炼、精炼、细化和变质处理的过程；2)掌握铸造铝硅合金精炼、细化和编制处理的基本原理及方法；3)掌握细化剂和变质剂对铸造铝硅合金的影响。
2．实验内容1)对熔融的Al-7Si合金进行细化处理；2)对熔融的Al-7Si合金进行变质处理；3)在光学显微镜下观察，评价合金的细化和变质处理效果。
3．实验原理3.1 铝硅合金晶粒细化技术及其机理铸造铝合金铸态时通常呈现三种不同的晶粒状态：等轴晶、柱状晶和枝状晶。
有目的地一直柱状晶和枝状晶生长，促进细小等轴晶形成，这种工艺过程就叫做晶粒细化处理。
晶粒细化是通过控制晶体的形核和长大来实现的。
细化处理的最基本原理是促进形核，抑制长大。
而形核质点主要有两种来源：一是包括快速凝固法、动力学方法和成分过冷法等的内生形核质点，二是向熔体中添加晶粒细化剂的外来形核质点。
目前，添加细化剂成为生产过程中最有效、最实用的方法。
对于铝硅合金，通常将细化元素Ti、B以中间合金的形式加入熔体来实现晶粒的细化。
3.2 铝硅合金变质处理技术及其机理铝硅合金中，由于Si相在自然生长条件下会长成块状或片状的脆性相，严重的割裂基体，降低合金的强度和塑性，因而必须采用变质处理工艺，使共晶硅形貌发生变化，提高合金性能。
4．实验步骤1)在两个Al2O3坩埚中分别加入1000g的铝硅合金原料，在电阻炉中升温至720℃，溶化后保温1小时以促进成分的均匀化；2)对精炼处理后的Al-7Si合金教主一组试样；3)向一个坩埚中加入0.03%的B进行晶粒细化处理；4)向另一个坩埚中加入0.03%的Sr进行变质处理；5)1-2人为一组，每个20-30分钟以组为单位浇注试样，为充分观察细化和变质处理的孕育期和衰退期，应至少浇注4组试样；6)对各组试样进行处理，在光学显微镜下观察，评价合金的变质效果，观察晶粒尺寸。
5．实验结果分析5.1 晶粒细化效果分析将实验分成三个实验组，第1组为未加细化剂处理的原料铸型，第2组为加入细化剂处理20min后的原料铸型，第3组为加入细化剂处理40min后的原料铸型。

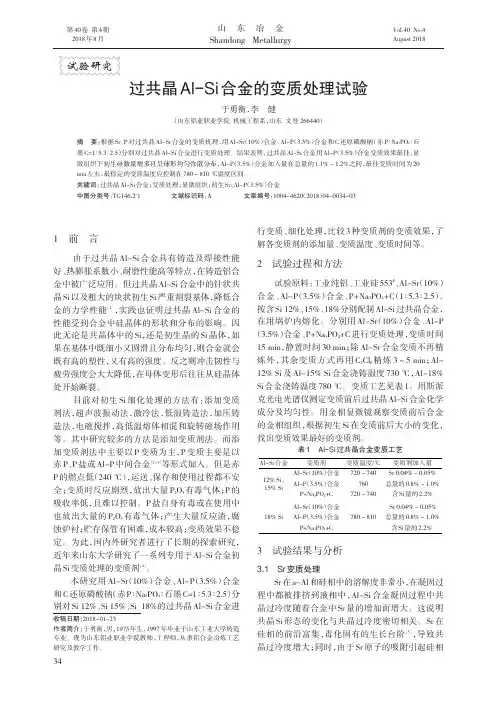

过共晶Al-Si合金的变质处理试验
关键词：过共晶 Al-Si 合金；变质处理；显微组织；初生 Si；Al-P（3.5%）合金
中图分类号：TG146.2+1
文献标识码：A
文章编号：1004-4620（2018）04-0034-03
1前言
由于过共晶 Al-Si 合金具有铸造及焊接性能 好、热膨胀系数小、耐磨性能高等特点，在铸造铝合 金中被广泛应用。但过共晶 Al-Si 合金中的针状共 晶 Si 以及粗大的块状初生 Si 严重割裂基体，降低合 金的力学性能［1］，实践也证明过共晶 Al-Si 合金的 性能受到合金中硅晶体的形状和分布的影响。因 此无论是共晶体中的 Si，还是初生晶的 Si 晶体，如 果在基体中既细小又圆滑且分布均匀，则合金就会 既有高的塑性，又有高的强度。反之则冲击韧性与 疲劳强度会大大降低，在母体变形后往往从硅晶体 处开始断裂。
本研究用 Al-Sr（10%）合金、Al-P（3.5%）合金 和 C 还原磷酸钠（赤 P∶Na3PO∶4 石墨 C=1∶5.3∶2.5）分 别对 Si 12%、Si 15%、Si 18%的过共晶 Al-Si 合金进
收稿日期：2018-01-23 作者简介：于勇衡，男，1975 年生，1997 年毕业于山东工业大学铸造 专业。现为山东铝业职业学院教师，工程师，从事铝合金冶炼工艺 研究及教学工作。
墨 C=1∶5.3∶2.5）分别对过共晶 Al-Si 合金进行变质处理。结果表明，过共晶 Al-Si 合金用 Al-P（3.5%）合金变质效果最佳，显
微组织下初生硅数量增多且呈球形均匀弥散分布，Al-P（3.5%）合金加入量在总量的 1.1%～1.2%之间，最佳变质时间为 20
min 左右，最稳定的变质温度应控制在 780～810 ℃温度区间。
������������������
铝合金变质处理操作方法
铝合金变质处理操作方法
铝合金变质处理是一种通过热处理使铝合金达到理想强度和硬度的方法。
下面是一般的铝合金变质处理操作步骤：
1. 预处理：将铝合金零件完全清洁，并去除表面的油污和氧化物。
2. 加热：将清洁的铝合金零件放入专用炉中，进行加热。
加热温度通常根据合金种类和要求进行调整，一般在500C到600C之间。
3. 保温：将铝合金零件在加热温度下保持一段时间，以使合金达到均匀的温度分布。
4. 冷却：将加热的铝合金零件取出并迅速冷却，一般可以使用水浴或空冷等方法进行冷却。
冷却速率对于合金性能有重要影响，可以根据需要进行调整。
5. 回火处理：在需求强度和硬度较低的情况下，可以进行回火处理。
回火温度通常在150C到200C之间，时间根据合金种类和要求进行调整。
6. 检验：对处理后的铝合金进行硬度、强度、尺寸等检验，确保其符合要求。
需要注意的是，以上步骤是一般的变质处理操作方法，具体操作步骤和参数应根据不同的合金种类、要求和设备进行调整。
不正确的处理方法可能导致铝合金性能下降或出现破损等问题，因此建议在进行变质处理前咨询专业人士或参考相关的处理规范。
第六章合金熔体的变质处理
导致晶体由片状 →圆断面的维纤状。
②界面台阶生长机制（略）
2
第二页，编辑于星期二：二十三点 三十分。
3、变质剂的种类
变质剂元素很多，主要： Na、Sr（锶）、 Ba （钡）、 Bi （铋）稀土等。
变质衰退问题：
变质剂易于发生氧化或与铸型中的水分作用而失效。
变质效果：见表。 表 9-2
4、变质处理工艺要点
④气泡说
图9-18
⑤位错说
图 9-19
⑥吸附说
4
第四页，编辑于星期二：二十三点 三十分。
3、球化处理方法
国内外的球化剂种类很多。 —— 查阅有关资料
处理方法 图示
图9-21 图9-22 图9-23 图9-24
图 9-25
END
5
第五页，编辑于星期二：二十三点 三十分。
返回
6
第六页，编辑于星期二：二十三点 三十分。
结晶时，最密面（ 111 ）、 [111] 晶向生长最慢。
[211] 晶向生长较快。
硅生长易于沿（ 111）面，生长前沿成孪晶凹谷。
Na 原子易于吸附在孪晶凹谷处富集。
图9-11
从而降低了该方向上的生长速度，并使孪晶凹谷生长机制受到抑制。
晶体改变为在 [100] 或[110] 晶向生长，少部分在 [211] 晶向生长，
返回
7
第七页，编辑于星期二：二十三点 三十分。
返回
8
第八页，编辑于星期二：二十三点 三十分。
返回
9
第九页，编辑于星期二：二十三点 三十分。
返回
10
第十页，编辑于星期二：二十三点 三十分。
返回
11
第十一页，编辑于星期二：二十三点 ，编辑于星期二：二十三点 三十分。
铝合金变质处理的现状和发展趋势
铝合金变质处理的现状和发展趋势铝合金变质处理的现状和发展趋势近年来，随着科技的不断进步和工业的飞速发展，铝合金作为一种轻质、高强度和耐腐蚀的金属材料，被广泛应用于航空航天、汽车制造、建筑工程等领域。
而铝合金的性能优化和改善往往需要通过变质处理来实现。
本文将对铝合金变质处理的现状和发展趋势进行全面评估，并对其进行深度和广度兼具的探讨。
一、铝合金变质处理的现状1. 变质处理的定义和意义变质处理是指将铝合金加热至一定温度，然后经过一定时间的保温，最后迅速冷却，以改善铝合金的力学性能和耐热性能的工艺过程。
这一过程在铝合金的加工和制造过程中起着至关重要的作用，可以显著提高铝合金的硬度、强度、耐腐蚀性和耐热性，从而扩大了铝合金的应用范围。
2. 变质处理的方法和技术目前，常见的铝合金变质处理方法包括固溶处理、时效处理和固溶时效处理。
固溶处理是指将铝合金加热至固溶温度，使合金元素溶解在铝基固溶体中，然后通过快速冷却来固定固溶体的组织。
时效处理是在固溶处理的基础上，通过加热和保温的方式使固溶体中形成沉淀相，从而提高合金的硬度和强度。
固溶时效处理则是将固溶处理和时效处理结合起来，以获得最佳的性能。
3. 变质处理的应用领域与发展趋势铝合金的变质处理在航空航天、汽车制造、建筑工程等领域有着广泛的应用。
随着各行业对材料性能要求的不断提高，对铝合金变质处理工艺的需求也日益增加。
未来，铝合金变质处理将更加注重工艺的精密化、一体化和智能化，以满足不同行业对材料性能的多样化需求。
二、铝合金变质处理的发展趋势1. 技术与设备的改进随着科技的进步，铝合金变质处理技术日益成熟，新型的变质处理设备也不断涌现。
高温固溶设备、快速冷却设备、智能化控制系统等先进设备的应用，使得变质处理工艺更加精准、高效和可控。
2. 环保与节能在当前环保和节能的大背景下，铝合金变质处理工艺也向着环保、节能的方向不断发展。
新型的变质处理工艺应当注重能源的利用效率、废气的处理和材料的循环利用，以降低对环境的影响。
铝合金变质处理及炉料处理_黄良余
1 + 2 和 1 + 3 的炉料 ,成分 、熔炼工艺相同 ,获得的 显微组织明显不同 ,前者显微组织中的 CuAl2 沿α(Al) 枝晶界连续分布 ,数量较多 ;后者的 CuAl2 数量不多 ,部 分 CuAl2 已固溶于α(Al) 中 ,呈点状 ,部分力学性能明显 提高 。
1 + 4 的炉料含铜量增加 ,熔制的合金 σb ,σ0. 2大幅 度上升 ,δ,ψ仍有较高的值 ,综合力学性能最好 。
关键词 : 铝合金熔体 精炼 变质 炉料处理
中图分类号 :TG146. 2 + 1 文献标识码 :A 文章编号 :1001 - 2449( 2001) 05 - 0031 - 03
1 铝合金变质处理
铝合金的变质处理可分为 3 类 :细化初晶α(Al) 或 初晶硅 ,改变和细化共晶硅的形状以及改变有害杂质相
0. 03
(点) 状的有多个结晶面的晶格常数和α(Al) 的相近 ,细
CBC
0. 05 0. 07
2～4 0. 8～1. 5 0. 3～0. 5
化效果最好 。
3 黄良余 ,男 ,1931 年出生 ,教授 ,上海交通大学 ,通讯地址 :上海市浦东南码头路 1186 弄 130 支弄 33 号 2002 室 (200125) ,电话 :021 - 50778584 收稿日期 :2001 - 04 - 20 修回日期 :2001 - 05 - 18
制造方法 熔炼温度/ ℃ Al3Ti 晶粒尺寸/μm Al3Ti 晶粒个数/ mm2
细化初晶的元素有多种 ,常见是钛 、硼 、锆 、稀土等 , 其细化机理较复杂 ,至今尚有争论 。细化初晶硅的机理 已基本解决 ,磷是细化初晶硅的唯一选择 。
一般认为 ,AlTi5B1 是α(Al) 的最佳细化剂 ,使用最 广泛 。市场上供应的 AlTi5B 形状 、大小 ,制造方法等不 同 ,中小厂家多使用廉价的合金锭 ;轧制成盘条状的 ,晶 粒细 ,细化效果好 ,使用方便 ,但价格较高 。
铝合金的变质处理
铝合金的变质处理材料与能源学院金属材料工程2011级2班范宇鑫【摘要】变质处理指的是向金属液内添加少量物质，促进金属液生核或改变晶体生长过程的方法。
而铝合金制造过程中变质处理是必不可少的工艺，加入不同的变质剂对合金的工艺性能有着不同的影响。
关键词：铝合金变质处理铝合金的制备主要有铸造和压力变形两种。
铝合金制造过程中的缺陷有氧化夹渣、气孔气泡、缩松疏松、裂纹等。
这些缺陷严重影响铝合金的性能，容易造成断裂和磨损。
为了防止这些缺陷的产生，提高铝合金的工艺性能，加入变质剂就是一种有效的措施。
变质处理的目的主要是细化晶粒、改善脆性相、改善晶粒形态和分布状况。
变质处理的机理众说纷纭，主要分为两种：一是不溶性质点存在于金属液中的非均质晶核作用；二是以溶质的偏析及吸附作用。
在变质剂完全溶解于金属液且不发生化学反应生成化合物的情况下，变质剂就像溶质一样，在凝固过程中，由于偏析使固/液界面前沿液体的平衡液相线温度降低，界面处成分过冷度减少，致使界面上晶体的生长受到抑制，枝晶根部出现缩颈而易于分离。
同时，由于变质剂易偏析和吸附，故阻碍晶体生长的作用也加强。
因此，往往只需加入少量变质剂，就能显著细化晶粒。
其中，不同的变质剂所发挥的作用有所不同，常见以下几种变质剂：（1）钠盐变质剂：Na元素可使共晶硅的结晶由短圆针状变为细粒状，并降低共晶温度，增加过冷度，细化晶粒。
其细化效果，对冷的慢的砂型、石膏型铸件而言比较好，还有分散铸件（铸锭）缩窝的作用，这对要求气密性好的铸件有重要的作用。
钠盐变质法的成本低，制备也比较简单，适合批量小、要求不很高的产品，但其缺点是，由于钠是化学活泼性元素，在变质处理中氧化、烧损激烈、冒白色烟雾，对人体和环境都有危害，操作也不太安全，特别是易使坩埚腐蚀损坏，它的充分变质有效时间短，一般不超过1h。
钠还使Al-Mg系合金的粘性增加，恶化铸造性能，当钠量多时，还会使合金的晶粒催化，所以Al-Mg系合金和含Mg量高于2%的Al-Si合金，一般都不用钠盐变质剂来进行变质处理，以免出现所谓“钠脆”现象。
合金中的变质处理
D
12
第一类变质处理
细化初晶α(Al)
细化初晶α(Al)的 元素常见的有钛、硼、 锆、稀土等。主要是 以中间合金或盐类形 式加入铝合金熔液中。 加入的变质剂与铝液 发生反应后生成TiAl3、 AlB2、TiB2、TiC、 B4C等起晶粒细化作 用。
细化初晶硅
对于过共晶铝硅合金,组织
中存在着大块多边形及板片状 共晶硅。含硅量越多,初晶硅
液态金属中某些元素相互 作用产生晶核或有效形核 质点的添加剂。
D
4
原理
在浇注前，将一些细小的形核变质剂 加入到液态金属中,会在金属液中形成大 量分散的人工制造的非自发晶核，促进 金属液非均匀形核，从而获得细小的铸 造晶粒，达到细化晶粒,改善组织形态的 目的。
D
5
常用的形核变质剂
铝合金一般选含Ti、Zr、B、C等元素 的化合物作晶粒细化剂。
D
1
简介
理想的铸锭组织是铸锭整个截 面上具有均匀、细小的等轴晶。这 是因为等轴晶各向异性小，加工时 变形均匀、性能优异、塑性好，利 于铸造及随后的塑性加工。要得到 这种组织，通常需要对熔体进行细 化处理。凡是能促进形核、抑制晶 粒长大的处理，都能细化晶粒。变 质处理是铝工业生产中常用于细化 晶粒的方法之一。
变 质 剂
更佳。
D
6
原理
吸附变质剂的特点是熔点低， 能显著降低合金的液相线温度；原 子半径大，在合金中固溶量小。在 晶体生长时，吸附变质剂富集在相 界面上，阻碍晶体长大，又能形成 较大的成分过冷，使晶体分枝形成 细的缩颈而易于熔断，促进晶体的 游离和晶核的增加。
其缺点是由于低熔点共晶体存 在于枝晶和晶界间，常引起热脆。
因此，对不同的金属应选用不同的变质剂。例如向铸 铁中加入少量硅铁、硅钙、镁、稀土；向铝硅合金中加入 少量钠，向铜合金中加入少量铋和锂等。
