2020年人教版九年级物理上册15.3串联和并联同步练习(含答案) (1)
15.3 串联和并联同步练习
一、单选题
1．（2019·重庆巴南·期中）某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是
A．B．
C．D．
2．（2019·福建省福州第一中学期中）某学校地下车库有南北两个进出口，每个进出口处装有感应开关。
当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全。
下列电路图中，符合要求的是（）
A．B．C．D．
3．（2019·福建省福州第一中学期中）如图所示，要使灯泡L1和L2组成并联电路，应（）
A．只闭合S2B．只闭合S3
C．只闭合S1和S3D．只闭合S2和S3
4．（2020·射阳县第二初级中学月考）某款售水机通过刷卡（闭合“感应”开关S1）或投币（闭合“投币”开关S2）后，再将出水开关S3按下，即可接通供水电机取水。
下列简化电路中符合要求的是
A．B．C．
D．
5．（2020·广西右江·二模）如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（）
A．B．C．D．
6．（2020·河北南宫·期末）某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明．下列简化电路中符合要求的是
A．B．C．D．
7．（2019·西藏日喀则·一模）为了提高行车的安全性，汽车安装了日间行车灯，如图所示，当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，则符合上述要求的电路图是（）
A．B．C．D．
8．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭．如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作．根据上述现象可判断，下列说法中正确的是
A．两灯一定是并联B．两灯一定是串联
C．两灯的电阻一定相等D．通过两灯的电流一定相等
9．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）
A．只闭合S3B．同时闭合S1和S3，断开S2
C．同时闭合S1和S2，断开S3D．只闭合S2
10．将两只灯泡分别接在甲、乙两个电路中，以下实验现象不可能的是（）
A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭
B．在甲电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光
二、多选题
11．（2018·河北石家庄·初三月考）下列对一些身边的电路的判断正确的是( ) A．电蚁拍具有灭蚊和照明两个功能，既能同时工作又能单独工作，它们是并联的B．马路两边的路灯晚上同时亮早晨同时灭，它们是串联的
C．厨房中的抽油烟机装有电动机和照明灯，它们有时可以同时工作所以是串联的D．一般家庭中都要安装照明灯和其他电器，使用时互不影响，它们是并联的12．（2020·河北保定·初三期末）关于图中电路的判断，错误的是（）
A．只闭合开关S1时，灯泡L1、L3并联
B．只闭合开关S2时，灯泡L2、L3并联
C．只闭合开关S2、S3时，灯泡L2、L3串联
D．闭合所有开关时，灯泡L1、L2并联，L3短路
三、填空题
13．（2020·射阳县第二初级中学月考）如图，若灯L1、L2组成串联电路，应闭合开关______，若灯L1、L2组成并联电路，应闭合开关______，若将S1、S2、S3同时闭合，此时电路发生______。
14．（2019·重庆巴南·期中）现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的______，房间里各用电器之间是____联的．
15．（2020·新疆期末）如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能．
16．（2020·辽宁望花·其他）如图甲所示是一种车载空气净化器，工作原理如图乙，受污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，其吸引颗粒物的原理是______，净化器工作时指示灯会亮起，该指示灯具有单向导电性，则它是利用______（填“半导体”或“超导”）材料制作的，指示灯坏掉时金属网仍然工作，那么金属网和指示灯的连接方式为______（选填“串联”或“并联”）。
17．在图中要连接一个两盏灯的并联电路，小聪想用开关S控制两盏灯，应将线端M接在图中______点；小丽想用开关S只控制灯L2，则应将线端M接在图中______点。
18．在如图所示的电路中，闭合开关后将出现______（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线________；
19．（2019·四川师范大学附属中学期中）如图所示，是一种定时课间音乐播放装置的原理图．“定时开关”是到达设定时间会自动断开的开关．闭合开关S，未到达设定时间时，播放器处于______状态；到达设定时间时，指示灯______（选填“会”或“不会”）发光，“播放器”播放音乐．
20．（2019·四川师范大学附属中学期中）如图所示的电路，若要使灯和电铃组成串联电路，只需闭合开关_____；闭合开关_____，则会造成电源短路．
21．（2020·吉林省第二实验学校初三二模）如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过．按钮相当干电路中的_____；红灯和绿灯是_____联的．红绿灯实际上是发光二极管，它是由_____材料制成的．
四、实验题
22．如图，把两个小灯泡串联接入电路研究串联电路特点．
（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；
（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；
（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；
（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.
参考答案
1．B
2．B
3．C
4．D
5．C
6．B
7．D
8．A
9．B
10．D
11．AD
12．ABC
13．3S1S、2S短路
14．总开关（开关）并
15．并联内
16．异种电荷相吸引半导体并联17．B A
18．短路c
19．短路会．
20．S2S1和S2和S3
21．开关并半导体
22．断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同。
人教版九年级物理全一册《15.3串联和并联》同步练习题(含答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．以上说法都错2．关于连接电路的顺序和必须采取的措施，下列说法中正确的是( ) A．必须是从电源正极开始，依次接好各电路元件B．必须是从电源负极开始，依次接好各电路元件C．在连接电路的过程中，开关应该闭合D．在连接电路的过程中，开关必须断开3．下列说法正确的是A．公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的B．点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的C．并联电路中，若一个用电器断路，则其余用电器也不可能工作D．家中的电灯、电视机、电冰箱等电器设备之间是串联的4．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A．用电器B．导线C．电源D．开关5．如图所示电路中，三个灯泡都并联的是（）A．B．C．D．6．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（）A． B．C．D．7．如图，当开关S闭合时灯L1发光，L2不亮，则发生故障的原因可能是（）A．L1被短路B．L2被短路C．L1灯丝断了D．L2灯丝断了8．当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，这说明L1，L2是并联关系，且S2控制L2，即S2与L2串联，符合要求的电路图为（）A．B． C．D．9．如图中的电路图中，与实物图相对应的是（）A．B．C．D．10．一实物电路如图所示，与之相对应的电路图应是（）A．B．C．D．二、填空题11．某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成（如图所示），无论是刷卡还是按动按钮开关，均可单独控制电子锁中电流的通断。
人教版九年级物理全一册《15.3串联和并联》同步测试题及答案
人教版九年级物理全一册《15.3串联和并联》同步测试题及答案一、单选题1．为保护学生视力，降低近视发生的概率，教室里安装了护眼灯。
教室各电学器材，与护眼灯串联的是（）A．电子白板B．饮水机C．电风扇D．控制护眼灯的开关2．学校甬路旁边的路灯，不仅美观，还很环保，这些路灯总是同时亮，同时熄灭。
它们的连接方式是（）A．串联B．并联C．既可以串联也可以并联D．既不是串联也不是并联3．如图所示的电路，当开关闭合，两灯之间属于串联的是（）A．B．C．D．4．如图所示的四个电路中,闭合开关S,三盏灯属于并联的是()A．B．C．D．5．如图所示电路图中，开关S闭合后，两盏灯不是并联的是（）A．B．C．D．6．如果要求开关S1、S2都可以独立控制同一盏灯，下列电路图中正确的是（）A．B．C．D．7．很多家庭都安装了智能门锁，按指纹或输入密码都可以启动电动机打开锁扣，实现开门的功能。
如图所示电路图中符合要求的是（）A．B．C．D．8．如图所示是小玲家的洗衣机。
小玲发现，只有关上洗衣机的筒门，按启动开关洗衣机才能工作，打开筒门时按启动开关洗衣机不能工作。
若将筒门看做开关S1，启动开关看做开关S2，小玲设计的四个电路中正确的是（）A．B．C．D．9．某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。
在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。
关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（）A．B．C．D．10．如图所示的电蚊拍，具有灭蚊和照明的双重功能．当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用；当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用．下列电路设计符合这种要求的( )A．B．C．D．11．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，上面的灯L1 和下面的灯L2均已发光。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，开关能同时控制两盏灯，且两盏灯是并联的电路是（）A．B．C．D．2．下列说法错误的是（）A．教室里的照明灯和电扇是并联的B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的C．一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的D．一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的3．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开4．在连接串、并联电路的实验中，下列做法中没有必要的是（）A．开关应是断开的B．画好电路图，确认电路图无误后，再根据电路图连接电路C．连接电路时，一定要从电源正极出发，直至电源负极D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路5．如图所示，闭合开关后电路中的灯泡都能发光的是（）A．B．C．D．6．小明打开家里的抽油烟机时，发现抽油烟机的灯是熄灭的，但此时抽油烟机的压缩机仍在继续工作。
关于抽油烟机的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联B．一定是并联C．可能并联，也可能串联D．条件不足，无法判断7．分析如图所示的电路图，判断下列说法中正确的是（）A．开关S1控制整个电路B．开关S2控制整个电路C．电动机与小灯泡工作时互不影响D．开关S1、S2都闭合时，电动机与小灯泡是串联的8．如图所示，小灯泡L1和L2连接入电路中，电源由两节干电池串联而成，则下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，只有一盏灯能发光C．要使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则电路发生短路9．如图所示是定时课间音乐播放装置的原理图。

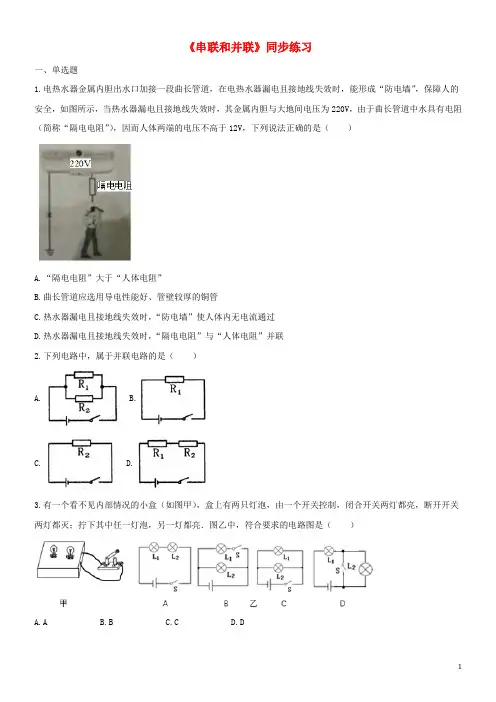

2020九年级物理全册 15.3串联和并联练习(含解析)(新版)新人教版
《串联和并联》同步练习一、单选题1.电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（）A.“隔电电阻”大于“人体电阻”B.曲长管道应选用导电性能好、管壁较厚的铜管C.热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D.热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联2.下列电路中，属于并联电路的是（）A. B.C. D.3.有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合要求的电路图是（）A.AB.BC.CD.D4.新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车．如图中符合要求的电路是（）A. B.C. D.5.小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A.一定是串联B.一定是并联C.有时是串联，有时是并联D.不能判断是串联还是并联6.四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）A. B.C. D.7.卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合设计要求的是（）A. B.8.C. D.8.道路交叉路口的交通指示灯是通过不同颜色的灯光变化指挥行人和车辆的交通行为的．根据你对交通指示灯的了解推断（）A.红灯、黄灯和绿灯是串联的B.红灯、黄灯和绿灯是并联的C.红灯、黄灯并联后与绿灯串联的D.红灯、黄灯串联后与绿灯是并联A.L1、L2都变亮B.L1、L2都不亮C.L1变亮，L2不亮D.L1不亮，L2变亮二、多选题10.下面是小强对一些电路工作情况进行观察分析得出的判断，其中正确的是（）A.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D.一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的11.有一种能够节省电能的灯控制开关．晚上有人走动发出声音，电路接通，灯亮，一分钟后内部的延时装置能自动断开电路，灯灭．不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮．这种控制的“光敏”和“声敏”自动装置比较复杂，分别简化为的符号表示．实现以上功能的正确电路图是（）A. B.C. D.12.如图所示，下面说法正确的是（）A.当S1、S2都断开时，L1、L2、L3串联B.当S1、S2都闭合时，L1、L2、L3并联C.当S1、S2都闭合时，电路短路D.当S1、S2都闭合时，L1、L2、L3既有串联，又有并联，属混联13.下面是小帅同学对身边的一些电路连接进行观察分析得出的判断．其中正确的是（）A.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.楼道中的电灯是由光控开关（光照时断开）和声控开关（无声时断开）共同控制的．只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D.一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的14.如图所示的电路，下列说法正确的是（）A.若开关S1、S3断开，S2闭合，则两灯串联B.若开关S1、S3闭合，S2断开，则两灯并联C.当三个开关都闭合时，只有灯L2发光D.若开关S1、S2闭合，S3断开，只有灯L2发光三、填空题15.如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是 ______ 的；若只闭合开关S2，电阻R1和R2是 ______ 的．（均选填“串联”或“并联”）16.小明在研究并联电路电流特点时，按图示电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是 ______ （电源电压不变），同时小明观察到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的操作是______ ．四、实验探究题17.小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动．小红按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接起来．（1）开关闭合并且两灯都发光时，取下其中L1，可观察到 ______ 现象．（2）断开开关后可观察到 ______ 现象．（3）以上两个现象说明了串联电路 ______ ，开关控制整个电路的工作这两个特点．（4）小明按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接后，刚将最后一根导线接好，L2（5）关于L1没亮，小明认为L1的灯丝烧断了，但小红说L1的灯丝没烧断．你应该支持的 ______ 观点，理由是______ ．人教版物理九年级第十五章第3节《串联和并联》同步练习答案和解析【答案】1.A2.A3.C4.C5.B6.C7.A8.B9.C10.ACD 11.BD 12.AB 13.ACD 14.ABD15.并联；串联16.A1；将“3”上的线头改接到“0.6A”处17.L2熄灭；两个小灯泡都熄灭；只有一条路径；连接电路时，开关没有断开；小红；如果L1的灯丝烧断了，L2【解析】1. 解：D、由图可知，“隔电电阻”与“人体电阻”是串联的，且隔电电阻能够起到分压作用，故D错误．A、当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，也就是隔电电阻与人体的总电压为220V，且两者是串联的；已知人体两端的电压不高于12V，说明隔电电阻两端电压大于220V-12V=208V；由串联电路用电器两端电压与其阻值成正比可知，隔电电阻的阻值远大于人体电阻．故A正确；B、漏电电流通过曲长管道、人体流入大地，为保证人身安全，通过人体的电流需要非常小，所以曲长管道不能采用导体材料，而应该使用绝缘材料．故B错误；C、当热水器漏电且接地线失效时，由题知人体两端的电压不高于12V，说明此时有电流通过人体流向大地，只不过电流非常小．故C错误；故选A．①在串联电路中，用电器两端电压与其阻值成正比；②容易导电的物体叫导体，不容易导电的物体叫绝缘体；③在串联电路中电流处处相等；④串联电路用电器工作过程中相互影响，并联电路用电器互不影响．此题是一道联系实际的应用题，考查了串联电路的特点、导体和绝缘体的应用．读懂题意，明确隔电电阻与人体的连接关系，是正确解答此题的关键．2. 解：A、该电路有两条电流的路径，即两电阻并联，属于并联电路，故A符合题意；B、该电路只有R1连入，为R1的基本电路；故B不符合题意；C、该电路只有R2连入，为R2的基本电路；故C不符合题意；D、电流从电源正极出发依次经两个灯泡回到电源的负极，只有一条电流的路径，故为串联电路；故D不符合题意；故选A．串联电路是指各用电器依次连接起来的电路，并联电路是指将各用电器并联连接起来的电路．本题考查了串并联电路的识别和电路的三种状态，难度不大，属于基础知识．3. 解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，故A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，故B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯都亮，故C符D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，故D不符合题意．故选C．串联电路特点是电流有一条路径，串联电路的各用电器相互影响，开关控制整个电路；并联电路特点是电流有两条或两条以上路径，并联电路的各用电器不相互影响．干路上开关控制整个电路，支路上开关控制本支路．本题考查了学生对串并联电路的特点的了解与掌握，是一道电学基础题目．4. 解：当乘客按下任一按钮，铃声响起，说明这两个开关可以独立工作、互不影响，即两开关是并联的，且电铃位于干路上，由图示电路图可知，C符合题意，ABD不符合题意．故选C．根据“当乘客按下任一按钮，铃声响起”结合串并联电路特点判断两个开关的连接方式，然后分析电路图答题．根据题意得出两开关的连接方式是解决本题的关键，解决此类问题要抓住题干中有用的信息，即电路元件是否可以独立工作（并联），还是相互影响（串联）．5. 解：由于照明用的灯和冰箱的压缩机互相不影响，所以它们之间是并联的关系；故选B．用电器串联时，各用电器相互影响，不能独立工作；用电器并联时，各用电器互不影响，能独立了工作；据此分析答题．本题考查了电冰箱的电路．电动机和电灯是并联关系，互不影响工作．6. 解：A、当四盏灯泡串联时，具有分压作用，每盏灯两端电压为×220V=55V，而额定电压是110V，所以灯泡都不能正常发光；同时一盏灯损坏，其它灯泡都不能发光．故A不符合题意；B、当四盏灯并联在220V电路中时，每盏灯两端实际电压都是220V，而额定电压是110V，所以灯泡会被烧坏不能发光．故B不符合题意；C、两只灯泡先串联再与另两只串联的灯泡并联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．当一盏灯烧坏时，此支路没有电流，与之串联的灯泡不能发光，但另一支路不受影响，另外两只灯泡能够正常发光．故C符合题意；D、两只灯泡先并联再与另两只并联的灯泡串联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．但当某盏灯烧坏时，与之并联的另一盏灯两端电压升高也可能烧坏，造成整个电路断路，另外两只灯泡无法发光．故D不符合题意．故选C．①串联电阻具有分压作用．在串联电路中各用电器相互影响，一个用电器损坏，其它用电器都不能工作；②在并联电路中各支路两端电压相等，支路用电器互不影响；③灯泡只有在额定电压下才能正常发光．7. 解：照明灯和换气扇，有时需要独立工作，有时需要同时工作．说明电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关．对照选项中的电路图可知，只有A符合要求．故选A．由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联．结合选项中的电路图可做出判断．本题考查了并联电路的特点：用电器并联时可以相互不影响，开关可以各自控制自己的支路．8. 解：路口的红、绿、黄灯，红灯亮时停止行驶，绿灯亮时开始行驶，黄灯亮时越过停车线的继续行驶，未越过停车线的等待；由此可知，路口的红、绿、黄灯都能单独工作，互不影响，可以推断红、黄、绿三灯是并联的．故选B．用电器工作时，它们之间如果互相影响是串联，如果不互相影响是并联；路口的交通指示灯都能分别亮，互不影响，所以各灯是并联的．本题考查的是学生利用物理知识解释生活现象的能力．生活中很多情况下，用电器都是采用的并联连接方法，这样各用电器可以互不影响．9. 解：由图可知，开关S闭合前，L1、L2串联，都发光；当开关S闭合后，对灯泡L2短路，只有L1连入电路，故为L1的基本电路，所以，L1变亮，L2不亮．故选C．根据开关S闭合前后的电路连接特点即可判断灯泡的发光情况变化．本题考查电路的连接方式的判断，知道串联电路的总电阻是大于串联的任一个电阻的阻值．10. 解：A、电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，说明互不影响，故它们是并联的，故A正确；B、马路两旁的路灯，晚上同时亮，早上同时灭，但它们互不影响，故它们是并联的，故B错误；C、抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，说明互不影响，故它们是并联的，故C 正确；D、一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的，故D正确．故选ACD．串联电路电流只有一条路径，各用电器互相影响；并联电路电流有多条路径，各用电器互不影响．知道串联电路中各元件互相影响，并联电路中各元件互不影响，是判断串并联电路最直接的方法．11. 解：因要求晚上有人走动发出声音，电路接通，灯亮，一分钟后内部的延时装置能自动断开电路，灯灭．不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮，可知，只有两个开关同时闭合时才能使灯发光，故两个开关应串联组成双保险，再与灯串联，只有B符合题意．故选B．本题联系生活实际，考查设计电路的能力，难度中等．12. 解：当S1、S2都断开时，电路中只有一条电流路径，故L1、L2、L3串联；当S1、S2都闭合时，电流分三路分别流入灯泡，故L1、L2、L3并联；由上分析可知：A、B选项正确；C、D选项错误．故选A、B．（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径；另一种是并联，在并联电路中电流有多条流通路径．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．本题是一道关于由于开关的断开、闭合而引起串并联不同的判别，在分析时应认真分析每一个选择项．13. 解：A、电蚊拍的灭蚊网和照明灯有时同时工作，有时单独工作，说明灭蚊网与照明灯互不影响，所以它们是并联，故A正确；B、马路两旁的路灯，晚上同时亮，早上同时灭，由生活经验可知，一盏路灯坏了不工作，其它路灯还能正常工作，说明路灯间互不影响，所以它们是并联的，故B错误；C、楼道中的电灯只有在天暗并且有声音时才能亮，即声控开关、光控开关都闭合时灯才亮，所以声控开关、光控开关及灯是串联的，故C正确；D、家庭中照明灯和其它用电器，使用时互不影响，它们是并联的，故D正确．故选ACD．串联电路中，电流只有一条路径，各用电器工作时互相影响；并联电路中，电流有多条路径，各用电器工作时互不影响．本题考查对串联和并联电路的认识和理解，关键知识串联和并联电路中用电器之间是否相互影响．14. 解：A、若开关S1、S3断开，S2闭合，灯L1、L2首尾顺次连接，则两灯串联，故A正确；B、若开关S1、S3闭合，S2断开，L1、L2首首相连、尾尾相连，则两灯并联，故B正确；C、当三个开关都闭合时，电流不经过用电器直接回到电源的负极，形成短路，故C错误；D、若开关S1、S2闭合，S3断开，灯L1被短路，只有灯L2发光，故D正确．故选ABD．各电路元件首尾顺次连接的连接方式是串联，各电路元件首首相连、尾尾相连的连接方式是并联；当灯泡不与电源构成闭合回路时，灯泡不发光；电源短路是指电源两极不经过用电器直接连通的电路，该电路绝对不允许．根据以上分析，分析电路结构，按照题目要求确定开关的断开与闭合情况．15. 解：若同时闭合开关S1和S3、断开S2，则电流只有两条路径：正极→R1→S3→负极，正极→S1→R2→S3→负极，故R1、R2并联．若只闭合开关S2，电流只有一条路径：正极→R1→S2→R2→负极，因此R1、R2串联；故答案为：并联；串联．串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极．本题考查了学生识别串、并联电路的能力，电路的识别一般就从电流路径上分析，只有一条路径的是串联，有多条路径的是并联．16. 解：（1）由图知，闭合开关S和S1时，电路为R1的简单电路，电流表A1和A均测R1的电流；再闭合开关S2，两只电阻并联，电流表A测量干路电流，A1仍然测R1的电流，A2测量R2支路电流，电流表A2的示数从0增大到一定数值；由于干路电流大于各支路的电流，所以电流表A的示数变大；由于并联电路各支路互不影响，所以电流表A1的示数保持不变．（2）由图可知，电流表A的指针向右偏转幅度很小，说明干路电流较小，电流表选择的量程偏大，所以需要改接小量程，也就是将“3”上的线头改接到“0.6A”处．故答案为：A1；将“3”上的线头改接到“0.6A”处．①在并联电路中各支路用电器工作过程互不影响；②使用电流表测量电路电流时，要根据电路电流大小选择合适的量程．此题考查了并联电路的特点和电流表的使用，属于基本技能和规律的考查．17. 解：（1）取下其中L1，电路开路，L2熄灭；（2）断开开关后，电路开路，两个小灯泡都熄灭；（3）以上两个现象说明了串联电路只有一条路径，开关控制整个电路的工作这两个特点；（4）刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开；（5）串联电路，L2亮了，但L1没亮，L1的灯丝没烧断，如果L1的灯丝烧断了，L2也不亮，故小红说的对．故答案为：（1）L2熄灭；（2）两个小灯泡都熄灭；（3）只有一条路径；（4）连接电路时，开关没有断开；（5）小红；如果L1的灯丝烧断了，L2也不亮．明确实物电路的连接，连接电路时，开关必须断开，串联电路的连接方式．串联电路如果有一处开路，其他用电器都不工作．本题考查了实物电路连接注意事项，串联电路的判断．。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。
则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。
照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。
下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。

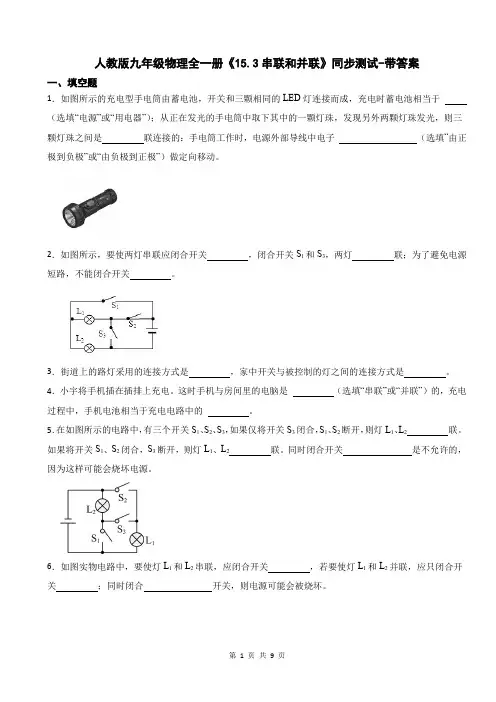

人教版九年级物理全一册《15.3串联和并联》同步测试-带答案
