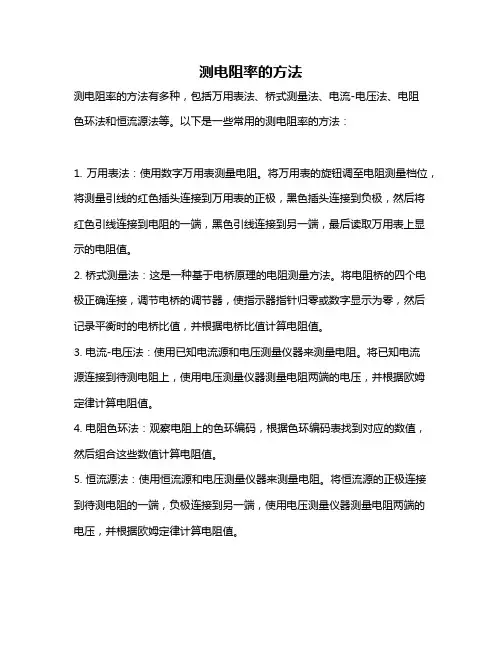

测电阻率的方法
测电阻率的方法
测电阻率的方法有多种，包括万用表法、桥式测量法、电流-电压法、电阻
色环法和恒流源法等。
以下是一些常用的测电阻率的方法：
1. 万用表法：使用数字万用表测量电阻。
将万用表的旋钮调至电阻测量档位，将测量引线的红色插头连接到万用表的正极，黑色插头连接到负极，然后将红色引线连接到电阻的一端，黑色引线连接到另一端，最后读取万用表上显示的电阻值。
2. 桥式测量法：这是一种基于电桥原理的电阻测量方法。
将电阻桥的四个电极正确连接，调节电桥的调节器，使指示器指针归零或数字显示为零，然后记录平衡时的电桥比值，并根据电桥比值计算电阻值。
3. 电流-电压法：使用已知电流源和电压测量仪器来测量电阻。
将已知电流
源连接到待测电阻上，使用电压测量仪器测量电阻两端的电压，并根据欧姆定律计算电阻值。
4. 电阻色环法：观察电阻上的色环编码，根据色环编码表找到对应的数值，然后组合这些数值计算电阻值。
5. 恒流源法：使用恒流源和电压测量仪器来测量电阻。
将恒流源的正极连接到待测电阻的一端，负极连接到另一端，使用电压测量仪器测量电阻两端的电压，并根据欧姆定律计算电阻值。
此外，还有四线法、变比法和温度系数法等测量电阻率的方法。
这些方法各有特点，适用于不同的应用场景和测量需求。
在实际应用中，可以根据具体情况选择合适的方法来测量电阻率。
如何用数字型万用表测量电阻电压电流
如何用数字型万用表测量电阻电压电流一、测试前准备1.将万用表的开关拨离OFF 位置，检查是否电量充足。
2.将开关拨到蜂鸣档，红标笔插在“电压电阻电容二极管蜂鸣”插孔，黑表笔插在COM插孔上，红黑表笔对接，如果听到蜂鸣声，则表示万用表功能正常，反之，则表示万用表损坏。
二、测量电阻阻值1、将黑表笔插入COM插孔，红标笔插入V/Ω插孔。
2.将功能开关置于Ω档位，选择合适的量程，将测试表笔连接到待测电阻上。
3.分别用红黑表笔连接到电阻两端金属部分。
4.读出显示屏上显示的数据。
注意事项：（1）量程选择和转换：量程选小了显示屏上会显示“1”，此时应换用较大的量程。
反之，量程选择大了则显示屏上会显示一个接近于“0”的数，此时应换小量程。
（2）读数：显示屏上显示的数字加上单位就是待测电阻的读数。
（3）对于大于1MΩ或更高的电阻，万用表读数有延迟，这是正常的。
（4）当检查被测量的阻抗时，要保证移开被测电路中所有的电源，所有电容放电。
三、测量直流电压1.将黑表笔插入COM插孔，红标笔插入V/Ω插孔。
2.将功能开关置于直流电压档“V-”DC量程范围，并将测试表笔连接到待测电源上或负载上，红表笔所接端的极性将同时显示在显示器上。
3.测量时应带绝缘手套。
注意事项：（1）如果不知被测电压范围，将功能开关置于最大量程并逐渐下降。
（2）如果显示屏只显示“1”，表示超过量程，功能开关应置于更高。
（3）如果出现“三角感叹号”表示测量高于1000V的电压，显示更高的电压值是有可能的，但有损害内部线路的危险。
（4）当测量高电压时，要格外注意避免触电。
（5）若数值左边出现“一”，则表明表笔极性与实际电极相反，此时红表笔接的是负极。
四、测量交流电压1.将黑表笔插入COM插孔，红标笔插入V/Ω插孔。
2.将功能开关置于交流电压档“V~”AC量程范围。
3.交流电压无正负之分，将测试表笔连接到待测电源上或负载上，红表笔所接端的极性将同时显示在显示器上。
简述用万用表测量电阻阻值的步骤
简述用万用表测量电阻阻值的步骤
使用万用表测量电阻阻值是一种常见的方法,可以方便快捷地确定电阻的值。
以下是测量电阻阻值的步骤:
1. 选择合适的万用表。
通常,选择万用表的电阻测量范围是1kΩ到10kΩ之间。
如果不确定电阻的值,可以选择范围更小的万用表,例如50kΩ到100kΩ。
2. 连接电阻的两端。
将电阻的两端分别连接到万用表的表笔上,并保持连接牢固。
3. 调节万用表的表笔。
通过旋转万用表的表笔,可以调整电阻与万用表之间的比例关系,直到电阻的阻值被测量到。
通常,需要调整两个表笔之间的夹角,使电阻的阻值被测量到最小值。
4. 读取测量结果。
将万用表的读数记录下来,并乘以10倍,以获得电阻的阻值。
例如,如果测量的电阻是50kΩ,则将其阻值乘以10,即5000kΩ。
5. 检查测量结果。
如果不确定测量结果是否准确,可以将电阻的两端重新连接,并再次测量电阻的阻值。
如果测量结果与之前的结果不同,则需要进一步检查电阻的两端连接是否牢固,或者检查电阻是否损坏。
万用表是一种常用的测量工具,可以测量各种电阻的值。
通过正确地使用万用表,可以快速准确地确定电阻的阻值,从而进行进一步的分析和测试。
万用表测量电阻的方法
万用表测量电阻的方法万用表是一种常用的电工测量工具，可以用来测量电阻、电压、电流等参数。
在实际工作中，经常需要用万用表来测量电路中的电阻数值。
接下来，我将介绍几种常用的方法来使用万用表测量电阻。
首先，我们需要了解电阻的基本概念。
电阻是指电流在通过导体时所遇到的阻碍，单位是欧姆（Ω）。
在电路中，电阻可以限制电流的流动，起到控制电路的作用。
因此，测量电阻值对于电路的正常工作非常重要。
方法一，直接测量法。
首先，将万用表的测量旋钮拨到电阻档位，然后将测量笔的两个探针分别接触电路中要测量的电阻两端，注意不要让探针接触到其他元件或导线。
等待一段时间，直到万用表显示的数值稳定下来，这个数值就是电路中的电阻值。
方法二，串联法。
如果电路中的电阻值比较大，直接测量可能会受到其他元件的影响，可以采用串联法来测量。
首先，将电路中的电阻取下来，然后将万用表的两个探针分别接到电阻的两端，这样就构成了一个串联电路。
然后，将万用表拨到电阻档位，读取显示的数值即为电阻值。
方法三，并联法。
与串联法相反，如果电路中的电阻值比较小，可以采用并联法来测量。
首先，将电路中的电阻取下来，然后将万用表的两个探针分别接到电阻的两端，这样就构成了一个并联电路。
然后，将万用表拨到电阻档位，读取显示的数值即为电阻值。
需要注意的是，无论采用哪种方法测量电阻，都需要保证电路处于断电状态，以免发生意外。
另外，在测量过程中，要确保探针与被测电阻的触点良好接触，避免因接触不良导致测量误差。
总结，万用表是一种非常实用的电工测量工具，可以用来测量电路中的电阻值。
通过直接测量法、串联法和并联法，可以准确地获取电路中的电阻数值，为电路的维护和故障排查提供了重要的参考数据。
在使用万用表测量电阻时，需要注意安全，保证测量准确性，以确保电路的正常工作。

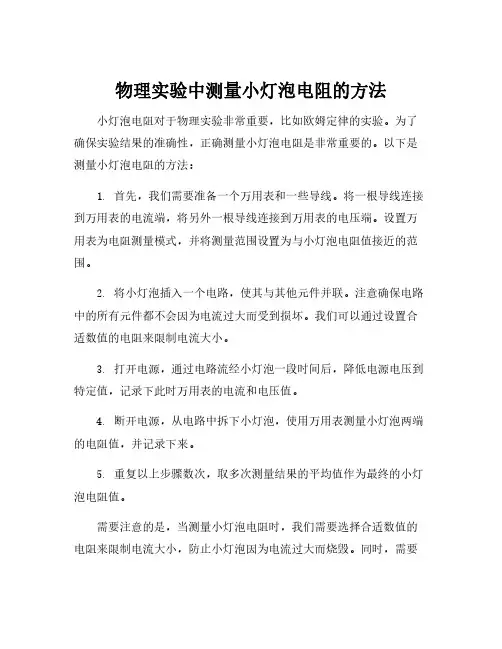

物理实验中测量小灯泡电阻的方法
物理实验中测量小灯泡电阻的方法小灯泡电阻对于物理实验非常重要，比如欧姆定律的实验。
为了确保实验结果的准确性，正确测量小灯泡电阻是非常重要的。
以下是测量小灯泡电阻的方法：
1.首先，我们需要准备一个万用表和一些导线。
将一根导线连接到万用表的电流端，将另外一根导线连接到万用表的电压端。
设置万用表为电阻测量模式，并将测量范围设置为与小灯泡电阻值接近的范围。
2.将小灯泡插入一个电路，使其与其他元件并联。
注意确保电路中的所有元件都不会因为电流过大而受到损坏。
我们可以通过设置合适数值的电阻来限制电流大小。
3.打开电源，通过电路流经小灯泡一段时间后，降低电源电压到特定值，记录下此时万用表的电流和电压值。
4.断开电源，从电路中拆下小灯泡，使用万用表测量小灯泡两端的电阻值，并记录下来。
5.重复以上步骤数次，取多次测量结果的平均值作为最终的小灯泡电阻值。
需要注意的是，当测量小灯泡电阻时，我们需要选择合适数值的电阻来限制电流大小，防止小灯泡因为电流过大而烧毁。
同时，需要
注意万用表测量的精度和范围，保证所选的测量范围与小灯泡电阻值接近，确保测量结果的准确性。
以上就是测量小灯泡电阻的方法，希望对大家有所帮助。
万用表测电阻方法
万用表测电阻方法
万用表测电阻方法如下：
1. 将万用表的量程选择在电阻档区域，优先选择较大量程。
2. 万用表红色表笔插入带有电阻符号的插孔中，黑色表笔插在带有COM的字样的插孔中。
3. 万用表内部或表笔线路自身有一定的电阻，为了准确测量被测电器
的电阻值，首先要测量其内部阻值，把红黑表笔接触在一起，从万用
表上读出的数值就是万用表自身的内阻，一般情况下内阻在2欧姆以下。
4. 在测量被测量电阻时，要把被测线路的电源断开，否则会影响测量
精确度，严重情况下还有损坏万用表，比如要测量汽车上电器或线路
电阻，可以把电瓶电断开。
5. 将万用表笔与被测元件相连接，再将档位调节在正常的量程，在不
知道被测量电器电阻的情况下，可以从大量程到小量程来测量，若大
量程显示的数值为0.00，说明档位较大，可以继续调小，来测量电阻。
6. 万用表上显示正常数值是被测元件或线路与万用表自身的电阻总和，这时要用这个数值减去万用表内阻后得到的才是被测量元件的电阻。
数字万用表测电阻的方法步骤
数字万用表测电阻的方法步骤
宝子们，今天来给大家说说数字万用表测电阻咋整哈。
咱先得把数字万用表拿出来。
这万用表啊，就像个小小的魔法盒，能告诉我们好多电路的小秘密呢。
找到那个测电阻的档位哦，一般上面会标着类似“Ω”这样的符号，这就是专门用来测电阻的啦。
然后呢，要把被测的电阻从电路里拆下来哦。
这就好比要单独给这个电阻做个小体检，要是还在电路里呢，其他的元件可能会来捣乱，测出来的就不准啦。
接下来，把万用表的两个表笔，就那两根小棍棍，分别接到电阻的两端。
这时候呢，你就可以在万用表的显示屏上看到读数啦。
如果显示的是“1.”或者“OL”之类的，有可能是这个电阻的阻值超出了万用表当前量程的测量范围呢。
那就得把量程调大一点再测。
要是读数看起来正常，那这个数字就是电阻的阻值啦。
不过呢，咱得注意一下测量的准确性哦。
比如说，表笔要和电阻的两端接触良好，如果接触不好，就像两个人握手的时候没握紧，测出来的结果可能就会有偏差。
还有哦，手不要同时碰到电阻的两端和表笔的金属部分，不然咱人体的电阻也会跑进去捣乱的呢。
测完之后，把电阻再好好地装回电路里去。
就像做完体检把小零件再装回机器里一样。
数字万用表测电阻是不是还挺简单的呀？宝子们只要按照这个小方法来，肯定能轻松搞定电阻的测量啦。
以后要是电路里有啥电阻的小问题，咱自己就能用万用表查一查，多酷呀！。
万用表检测方法
1、电阻测量的方法将万用表开关转到电阻（Ω）档的适当位置并校零后，即可测量电阻值。
汽车上很多电气设备的技术状态可用检测其电阻值的方法来判断，如检查电气元件和线路的断路、短路等故障。
2、直流电压测量的方法将开关转到直流电压（V）档（选择合适的量程），将测试表笔接至被测两端。
用测电压的方法可以检查电路上各点的电压（信号电压或电源电压）以及电气部件上的电压降。
3、断路（开路）的检测方法如果图1所示的配线有断路故障，可用“检查导通”或“检查电压”的方法来确定断路的部位。
“检查导通”方法：（1）脱开连接器B和C，测量它们之间的电阻值（图2）。
若连接器A端子1与连接器C端子1之间的电阻值为∞，则它们之间不导通（断路）;若连接器A端子2与连接器C端子2之间的电阻值为0Ω，则它们之间导通（无断路）。
（2）脱开连接器，测量连接器A与B、B与C之间的电阻值。
若连接器A的端子1与连接器B的端子1之间的电阻值为0Ω，而连接器A的端子1与连接器B的端子1之间的电阻为∞，则连接器A的端子1与连接器B的端子1之间导通，而连接器B的端子1与连接器C的端子1之间有断路故障。
“检查电压”方法：在电脑连接器端子加有电压的电路中，可以用“检查电压”的方法来检查断路故障（图3）。
在各连接器接通的情况下，电脑输出端子电压为5V的电路中，如果依次测量连接器A的端子1、连接器B的端子1和连接器C的端子1与车身（搭铁）之间的电压时，测得的电压值分别为5V、5V和OV，则可以判定:在B的端子1与C的端子1之间的配线有断路故障。
4、短路的检查方法如果配线短路搭铁，可通过检查配线与车身（或搭铁线）是否导通来判断短路的部位（图4）。
（1）脱开连接器A和C，测量连接器A的端子1和端子2与车身之间的电阻值。
如果测得的电阻值分别为0Ω和∞，测连接A的端子1与连接器C的端子1的配线与车身之间有短路搭铁故障。
（2）脱开连接器B，分别测量连接器A的端子1和连接器C的端子1与车身（地线）之间的电阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要：提出用“四线”和“馈线补偿法”精确测量小电阻的方法，并给出了实验结果。
关键词：四线测量；馈线补偿；恒流
1 引言
数字万用表测量电阻是通过测量恒流源电流I流过被测电阻RX所产生的电压Vx实现的。
通过对Vx 数字化及小数点移位便可得到Rx的数字化值。
原理框图如图1：
测试时，恒流源电流I通过Hi－Lo端和测量线馈送至被测电阻Rx，电压测量端S1、S2通过短路线接至Hi－Lo端。
数字万用表实际测量到的电阻值包括被测电阻Rx及馈线电阻RL1和RL2。
当测量的电阻阻值较小时，馈线电阻产生的误差就不容忽视。
如何用现有的数字万用表精确测量阻值很小的电阻是工程技术人员经常遇到的问题。
2 四线测量
四线测量是将恒流源电流流入被测电阻R的两根电流线和数字万用表电压测量端的两根电压线分离开，使得数字万用表测量端的电压不再是恒流源两端的直接电压，如图2所示。
从图中可以看出，四线测量法比通常的测量法多了两根馈线，断开了电压测量端与恒流源两端连线。
由于电压测量端与恒流源端断开，恒流源与被测电阻Rx、馈线RL1、RL2构成一个回路。
送至电压测量端的电压只有Rx两端的电压，馈线RL1、RL2电压没有送至电压测量端。
因此，馈线电阻RL1和RL2对测量结果没有影响。
馈线电阻RL3和RL4对测量有影响，但影响很小，由于数字万用表的输入阻抗（MΩ级）远大于馈线电阻（Ω级），所以，四线测量法测量小电阻的准确度很高。
不过，四线测量中的恒流源电流的精确度非常关键。
建议采用外加的更稳定的恒流源电流；应注意的是，外加的恒流源电流的大小要与数字万用表恒流源电流的大小相等。
我们采用的外加的恒流源电流由高精密基准电压源MAX6250、运放及扩流复合管组成，如图3所示。
电压源MAX6250的温漂≤2ppm/℃，时漂ΔVout/t＝20ppm/1000h。
I取800μA～1mA，R是极低温漂线绕电阻（若取I＝1mA，R＝5kΩ），这时I的温漂和时漂相当于MAX6250的水平。
3 馈线电阻补偿
馈线电阻补偿法通常采用三线制接法，被测电阻与接地的线相接。
原理如图4所示。
I取800μA～1mA，R是极低温漂线绕电阻（若取I＝1mA，R＝5kΩ），这时I的温漂和时漂相当于MAX6250的水平。
3 馈线电阻补偿
馈线电阻补偿法通常采用三线制接法，被测电阻与接地的线相接。
原理如图4所示。
恒流源电流I通过馈线2流入被测电阻，馈线1接地，馈线2和3分别接运放A1和A2的输入端。
若两运放的增益都为1，其输出电压V1和V2为
从上式可知，馈线电阻上的附加电压加到A3的输入端，通过求差而消除，输出电压仅与被测电阻有关，且成线性关系。
不管被测电阻大小如何，误差都能完全补偿。
在这种馈线电阻补偿法测量小电阻电路中，测量精确度主要取决于恒流源电流I的精确度和馈线电阻RL的大小是否相等。
电路中的运放可选用四通用单电源运放（LM324）。
当用此法测量阻值小于0.5Ω的电阻时，应确保RL完全相等（注意馈线材料，长短及焊点的大小）。
4 实验比较
比较分四组进行：①用普通数字万用表测量；②用四线测量（借助于数字万用表本身的恒流源电流）；
③用四线测量（用外加的恒流源电流）；④馈线补偿测量。
对测量结果的比较可以看出，对于100Ω的电阻，普通数字万用表的测量相对误差在2%左右，随着电阻值变小，未经过改进的数字万用表的测量误差越来越大，原因主要是馈线电阻的影响；经过处理的数字表，测量5Ω电阻的相对误差在2%以下，但受恒流源电流本身稳定度的影响，②、③测量结果的准确度也
5 结束语
用数字万用表精确测量小电阻是工程技术人员经常遇到的问题，文中提出的四线测量和馈线补偿这两种方法在实际工作中较容易实现。
从实验结果来看，测量精度大大提高。
从上面分析知，恒流源电流是提高测量准确度的关键。
