万用表测量电阻的方法
怎么用万用表测电阻
怎么用万用表测电阻用万用表测电阻步骤：1、我们所使用的万用表，不管是在测电压还是电流，电阻，都是公用的一个表头。
在需要测量电阻时，我们首先要调到欧姆档。
一般有：×1，×10，×100，×1000几个挡位。
2、测量之前若是表的指针或是（数字万用表二表臂短路时读数不为零），就会使读数有零误差。
如果我们在测试前发现，没有归零，我们必须先把它调到零位，方法如下：1）万用万用万用万用电表有两只表笔，一只红表笔，一只黑表笔，红表笔插入标有“＋”号的插孔中，黑表笔插入标有“－”号的插孔中。
调整机械零位时，首先让两表笔断开，若表针不停在表盘左端的零位置，则应用螺丝刀旋动表盘下面的定位螺丝O，通过表内螺旋弹簧把指针调到机械零位。
2）把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最大。
但是由于电池已经使用使用使用使用过，使得表笔短路时，指针一般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。
3、选择倍率利用万万万万用用用用电表测电阻表测电阻表测电阻表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。
例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。
如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。
一般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。
例如测RX＝510kΩ的电阻，RX的数量级是100k，（RX＝5．1×100k），所以宜选“×10k”的倍率。
如果万用万用万用万用电表无×10k倍率挡，则可选最接近的挡。
如果事先不知道电阻的阻值，可以试探着选择倍率挡，什么时候使表针能指在表盘的中部附近，此时的倍率挡就是比较合适的.现在数字万用表根本不再需要选择倍率，在它的面板上就只有一个欧姆档位，所以我们在测试的时候就只要调到欧姆档位就可以了。
简述用万用表测量电阻阻值的步骤
简述用万用表测量电阻阻值的步骤
使用万用表测量电阻阻值是一种常见的方法,可以方便快捷地确定电阻的值。
以下是测量电阻阻值的步骤:
1. 选择合适的万用表。
通常,选择万用表的电阻测量范围是1kΩ到10kΩ之间。
如果不确定电阻的值,可以选择范围更小的万用表,例如50kΩ到100kΩ。
2. 连接电阻的两端。
将电阻的两端分别连接到万用表的表笔上,并保持连接牢固。
3. 调节万用表的表笔。
通过旋转万用表的表笔,可以调整电阻与万用表之间的比例关系,直到电阻的阻值被测量到。
通常,需要调整两个表笔之间的夹角,使电阻的阻值被测量到最小值。
4. 读取测量结果。
将万用表的读数记录下来,并乘以10倍,以获得电阻的阻值。
例如,如果测量的电阻是50kΩ,则将其阻值乘以10,即5000kΩ。
5. 检查测量结果。
如果不确定测量结果是否准确,可以将电阻的两端重新连接,并再次测量电阻的阻值。
如果测量结果与之前的结果不同,则需要进一步检查电阻的两端连接是否牢固,或者检查电阻是否损坏。
万用表是一种常用的测量工具,可以测量各种电阻的值。
通过正确地使用万用表,可以快速准确地确定电阻的阻值,从而进行进一步的分析和测试。
万用表测量电阻的方法
万用表测量电阻的方法万用表是一种常用的电工测量工具，可以用来测量电阻、电压、电流等参数。
在实际工作中，经常需要用万用表来测量电路中的电阻数值。
接下来，我将介绍几种常用的方法来使用万用表测量电阻。
首先，我们需要了解电阻的基本概念。
电阻是指电流在通过导体时所遇到的阻碍，单位是欧姆（Ω）。
在电路中，电阻可以限制电流的流动，起到控制电路的作用。
因此，测量电阻值对于电路的正常工作非常重要。
方法一，直接测量法。
首先，将万用表的测量旋钮拨到电阻档位，然后将测量笔的两个探针分别接触电路中要测量的电阻两端，注意不要让探针接触到其他元件或导线。
等待一段时间，直到万用表显示的数值稳定下来，这个数值就是电路中的电阻值。
方法二，串联法。
如果电路中的电阻值比较大，直接测量可能会受到其他元件的影响，可以采用串联法来测量。
首先，将电路中的电阻取下来，然后将万用表的两个探针分别接到电阻的两端，这样就构成了一个串联电路。
然后，将万用表拨到电阻档位，读取显示的数值即为电阻值。
方法三，并联法。
与串联法相反，如果电路中的电阻值比较小，可以采用并联法来测量。
首先，将电路中的电阻取下来，然后将万用表的两个探针分别接到电阻的两端，这样就构成了一个并联电路。
然后，将万用表拨到电阻档位，读取显示的数值即为电阻值。
需要注意的是，无论采用哪种方法测量电阻，都需要保证电路处于断电状态，以免发生意外。
另外，在测量过程中，要确保探针与被测电阻的触点良好接触，避免因接触不良导致测量误差。
总结，万用表是一种非常实用的电工测量工具，可以用来测量电路中的电阻值。
通过直接测量法、串联法和并联法，可以准确地获取电路中的电阻数值，为电路的维护和故障排查提供了重要的参考数据。
在使用万用表测量电阻时，需要注意安全，保证测量准确性，以确保电路的正常工作。
万用表电阻的测量方法
万用表电阻的测量方法万用表是一种常用的电器仪器，其主要测量范围包括电阻、电压、电流等等。
在电子电路中，需要经常测量各种元器件的电阻值。
本文将重点介绍万用表电阻的测量方法。
一、准备工作1.选择合适的测量档位万用表一般有多个测量档位，选择合适的测量档位对于准确测量电阻很重要。
如果电阻太小，选择较小的量程，如果电阻较大，选择较大的量程。
如果不确定电阻值的范围，可先选择较大的量程，然后再逐渐减小档位。
2.准备电源在电子电路中测量电阻时，需要将元器件从电路中取下，以避免其他元器件的影响。
有些元器件可能是带电的，需要断开电源，确保安全测量。
3.准备电线用一对铜导线连接测量端口，其中一端用作黑色引线，另一端用作红色引线，然后将另一端分别连接至万用表的两个接口。
4.选择电阻量程这个要根据量程来决定。
假如需要测量的是1千欧姆的电阻，那么选择“2kΩ x 1”档位，选择好上下电极即可。
二、测量方法1. 接线首先，将测量的电阻两端的引线分别插入万用表红色和黑色接线口，然后将万用表设置为电阻档位。
2. 读数将万用表的红色引线夹在电阻器的一个端口上，黑色引线夹在电阻器的另一端口。
等待数值稳定后，读取电阻值。
在读数时，要注意保持引线牢固接触，不要松动。
3. 调整档位如果读数不准确，可以调整档位。
一般来说，当所选档位过高时，电阻读数极小，当所选档位过低时，读数超出可测量的最大值。
因此，如果读数太小，则应选择较低的档位，如果读数超出范围，则应增大档位。
三、测量注意事项1. 电阻测量时，必须将电阻器端口的连接导线接好。
接错连接导线会导致电阻测量错误。
黑色引线接入万用表上的COM口，红色引线接入VΩ口即可。
2. 在万用表测量电阻时，应先将钳子轻轻地夹在电阻器上，确保电阻器的两端与对应的导线接触良好，然后读取数据。
3. 为避免误差的产生，在读数时，读数的顺序应保持一致。
读数时间应足够，应等待数值稳定后再读数。
4. 测量精度受到温度、湿度等环境因素的影响。
用万用表测电阻的方法
用万用表测电阻的方法
使用万用表测量电阻是一种常见的电子测量技术。
以下是一些基本步骤：
1. 连接万用表：首先，将万用表与待测电阻连接。
通常，万用表会有两个插孔，一个是电压测量插孔，另一个是电流测量插孔。
将待测电阻的一端连接到电压测量插孔，另一端连接到电流测量插孔。
2. 选择测量范围：根据待测电阻的阻值，选择合适的测量范围。
万用表通常会有多个测量范围，例如欧姆、千欧姆、兆欧姆等。
选择合适的测量范围可以确保测量的准确性和精度。
3. 调整零点：在开始测量之前，需要将万用表的零点调整到最小值。
这是为了消除万用表的内部电阻对测量结果的影响。
4. 测量电阻：将万用表的开关调至欧姆档（电阻测量档），然后进行测量。
在测量过程中，万用表会显示待测电阻的阻值。
5. 读取结果：在测量完成后，读取万用表显示的阻值。
注意，万用表显示的阻值可能包括小数点和单位（例如kΩ、MΩ等）。
6. 记录结果：将测量的结果记录下来，以便后续分析和使用。
需要注意的是，使用万用表测量电阻时，需要确保待测电阻与万用表之间的连接稳定，以避免出现误差。
此外，在测量高阻值电阻时，可能需要考虑连接线的电阻和接触电阻等因素对测量结果的影响。

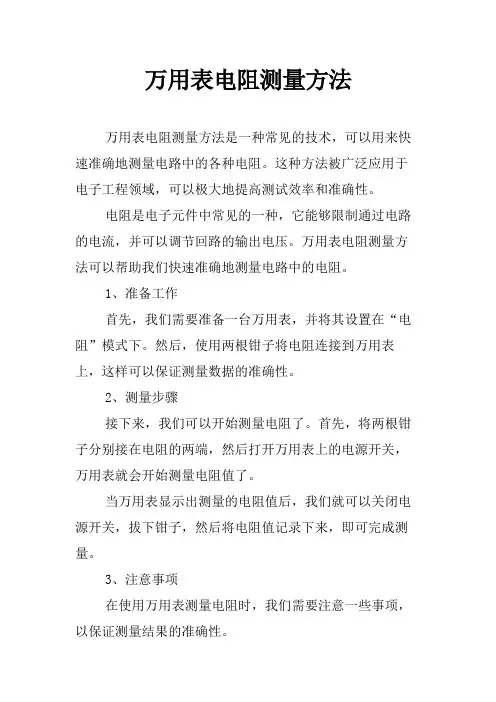

万用表电阻测量方法
万用表电阻测量方法
万用表电阻测量方法是一种常见的技术，可以用来快速准确地测量电路中的各种电阻。
这种方法被广泛应用于电子工程领域，可以极大地提高测试效率和准确性。
电阻是电子元件中常见的一种，它能够限制通过电路的电流，并可以调节回路的输出电压。
万用表电阻测量方法可以帮助我们快速准确地测量电路中的电阻。
1、准备工作
首先，我们需要准备一台万用表，并将其设置在“电阻”模式下。
然后，使用两根钳子将电阻连接到万用表上，这样可以保证测量数据的准确性。
2、测量步骤
接下来，我们可以开始测量电阻了。
首先，将两根钳子分别接在电阻的两端，然后打开万用表上的电源开关，万用表就会开始测量电阻值了。
当万用表显示出测量的电阻值后，我们就可以关闭电源开关，拔下钳子，然后将电阻值记录下来，即可完成测量。
3、注意事项
在使用万用表测量电阻时，我们需要注意一些事项，以保证测量结果的准确性。
首先，万用表的精度应该足够高，以便能够准确测量电阻。
其次，测量前要检查电阻是否存在破损或损坏的情况，否则可能会影响测量结果。
最后，在测量过程中，应该注意避免热敏元件受到损坏，以免影响测量精度。
以上就是万用表电阻测量方法的详细说明，它是一种技术简单、快速准确的测量方法，可以用来准确测量电路中的电阻。
但是，在使用万用表测量电阻时，我们也要注意一些注意事项，以保证测量结果的准确性。
指针式万用表检测电阻方法图解
指针式万用表检测电阻方法图解假如对测量电阻精度的要求不髙，我们可用万用表欧姆挡来测量。
详细测量阻值步骤：
1.万用表电阻挡调零
将选择开关置于RX100挡或RXlk挡，将两表笔短接，调整欧姆挡零位调整旋钮，使表针指向电阻刻度线右端的零位。
2.测量电阻阻值
为了提髙测量阻值的精度，应依据被测电阻标称值的大小来选择量程，测量时应使指针指示值尽可能落在全刻度起的20%?80%弧度范围内。
用万用表表笔分别接触被测电阻两引脚进行测量。
正确读出欧姆挡所指电阻的读数，再乘以倍率（RX100挡应乘100, KXlk挡应乘1000,…）后得到的就是被测电阻的阻值。
3.测量时要留意的地方
在测试时过程中，留意手千万触及表笔和电阻两端的导电部分，以免人体电阻影响测量的精确性。
假如电阻在电路板上，被测电阻至少要从电路中焊开一个头，避开对测量产生的影响。
电阻测量图如图所示。
图电阻测量图
以上方法是万用表检测电阻的简洁介绍，把握了这种方法，家里的一些小电器坏了，就不用愁了，说不定小白也能知道电器毛病了，
这种方法对初学者还是很简洁把握的。
必看 数字万用表测电阻的三种高精度方法
必看数字万用表测电阻的三种高精度方法
在利用万用表测电阻的过程中，工程师有时需要精确测量小于100Ω的小电阻，这往往需要借助一些能够提升测量精度的技术来完成。
本文在这里为各位技术人员总结了三种常见的万用表测电阻的技术，下面就让我们一起来看看吧。
四线测量法
在利用数字万用表测电阻的过程中，技术人员为了提升对小于100Ω的小电阻的精确测试，常常会用到四线测量法。
所谓的四线测量法，就是将恒流源电流流入被测电阻R的两根电流线和数字万用表电压测量端的两根电压线分离开，使得数字万用表测量端的电压不再是恒流源两端的直接电压，其操作原理如图1所示。
图1
从图1所给出的测试原理图中可以看出，在利用四线测量法完成数字万用表测电阻的精确测试过程中，这一方法比通常的测量法多了两根馈线，断开了电压测量端与恒流源两端连线。
由于电压测量端与恒流源端断开，恒流源与被测电阻Rx、馈线RL1、RL2构成一个回路。
送至电压测量端的电压只有Rx两端的电压，馈线RL1、RL2电压没有送至电压测量端。
因此，馈线电阻RL1和RL2对测量结果没有影响。
馈线电阻RL3和RL4对测量有影响，但影响很小，由于数字万用表的输入阻抗远大于馈线电阻，所以，四线测量法测量小电阻的准确度很高。
四线测量外加恒流源测量
上文中所提及的四线测量法固然能够帮助工程师完成高精度的万用表测电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万用表测量电阻的方法
电阻器：电阻器，又称电阻，其在电子电路中的主要用来限流分压。
（一）用万用表测量电阻
万用表欧姆档可以测量导体的电阻。
欧姆档用“Ω”表示，分为R×1、R×10、R×100和R×1K 四档。
有些万用表还有R×10k档。
使用万用表欧姆档测电阻，除前面讲的使用前应做到的要求外，还应遵循以下步骤。
1．将选择开关置于R×100档，将两表笔短接调整欧姆档零位调整旋钮，使表针指向电阻刻度线右端的零位。
若指针无法调到零点，说明表内电池电压不足，应更换电池。
2．用两表笔分别接触被测电阻两引脚进行测量。
正确读出指针所指电阻的数值，再乘以倍率（R×100档应乘100，R×1k档应乘1000……）。
就是被测电阻的阻值。
3．为使测量较为准确，测量时应使指针指在刻度线中心位置附近。
若指针偏角较小，应换用R×1k档，若指针偏角较大，应换用R×1O档或R×1档。
每次换档后，应再次调整欧姆档零位调整旋钮，然后再测量。
4．测量结束后，应拔出表笔，将选择开关置于“OFF”档或交流电压最大档位。
收好万用表。
测量电阻时应注意：
1.被测电阻应从电路中拆下后再测量。
2．两只表笔不要长时间碰在一起。
3．两只手不能同时接触两根表笔的金属杆、或被测电阻两根引脚，最好用右手同时持两根表笔（如图3-8）。
4．长时间不使用欧姆档，应将表中电池取出。
