电梯启动后在指定的时间内，没有离开门区，电梯停止运行。
检修操作
当进入检修状态时，轿厢以0.3m/s速度点动运行。
点动运行
当进入紧急电动状态时，轿厢以0.3m/s速度点动运行。
安全停层
电梯发生故障停在层楼之间，控制器先做诊断检测，然后运行至指定层楼。
故障自诊断
控制器可记录最新的62个故障，以便快速排除故障，迅速恢复电梯运行。
轿厢风扇/照明自动开关
在规定的时间内没有召唤或指令信号，轿厢内的风扇和照明会自动关闭，以节能。
停电自动平层
停电时电梯自动就近平层，自动开门，疏散乘客。
远程关闭
通过钥匙开关，电梯可以被召唤到基站（服务完成后），并自动退出服务。
防止失速内部计数器保护
由于曳引钢丝绳打滑而无法正常运行时，电梯停止运行。
启动保护控制

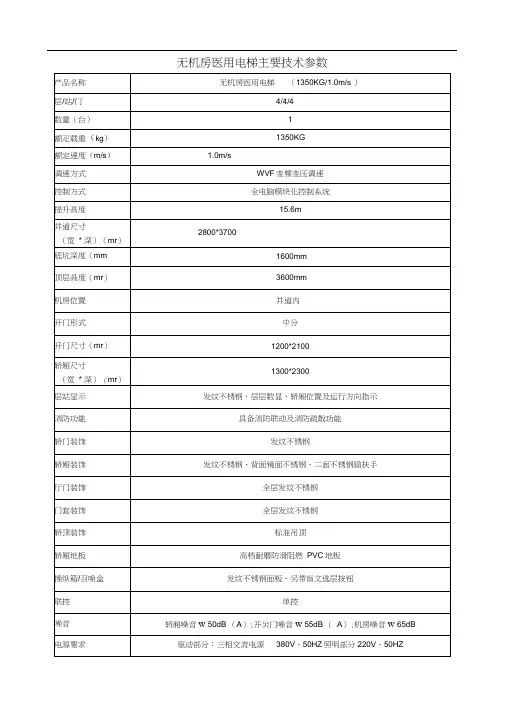

无机房医用电梯主要技术参数
产品名称
无机房医用电梯（1350KG/1.0m/s）
层/站/门
4/4/4
数量（台）
1
额疋载重（kg）
1350KG
额定速度（m/s）
1.0m/s
调速方式
WVF变频变压调速
控制方式
全电脑模块化控制系统
提升高度
15.6m
井道尺寸
（宽*深）（mr）
2800*3700
底坑深度（mm
1600mm
指定停靠
由于某种原因，电梯在目的层无法开门，电梯将关门运行至下一指定层楼。
自动不停站通过
当轿内挤满乘客，或负载接近预定值，为保持最大运行效率，该轿厢将自动 越过召唤层站。
无机房电梯工作原理
无机房电梯工作原理
电梯是一种垂直运输设备，可以在建筑物内部上下移动，并为乘客和货物提供便利的运输服务。
无机房电梯是一种新型的电梯系统，相对传统的机房电梯更加节省空间和运营成本。
以下是无机房电梯的工作原理：
1. 电梯井道：无机房电梯的井道是预先建造的，用于容纳电梯运行的轨道、导轨和轿厢等组成部分。
2. 电动机和驱动系统：无机房电梯的电动机通常位于轿厢的顶部，通过驱动系统（如齿轮、牵引机等）将电能转化为机械能，以驱动电梯的上下运动。
3. 悬挂系统：无机房电梯采用钢丝绳或混凝土平衡重来实现悬挂系统，它连接着电梯的轿厢和配重块，使得轿厢和配重块可以平衡地相对运动。
4. 控制系统：无机房电梯的控制系统包括电气控制柜、传感器和电梯调度系统等组成部分。
通过控制系统，电梯可以实现乘客信息的输入和输出，监测电梯的运行状态，并进行电梯的调度和控制。
5. 安全系统：无机房电梯还配备有多种安全系统，如限速器、缓冲器、紧急制动器、开门和关门保护装置等，以确保电梯在运行过程中的安全性和可靠性。
无机房电梯的工作原理是通过驱动系统将电能转化为机械能，
通过悬挂系统实现轿厢和配重块的平衡运动，并通过控制系统和安全系统实现电梯的调度和安全运行。
这种设计使得电梯更加紧凑和高效，适用于空间有限的建筑物。
无机房电梯知识
非机房电梯知识

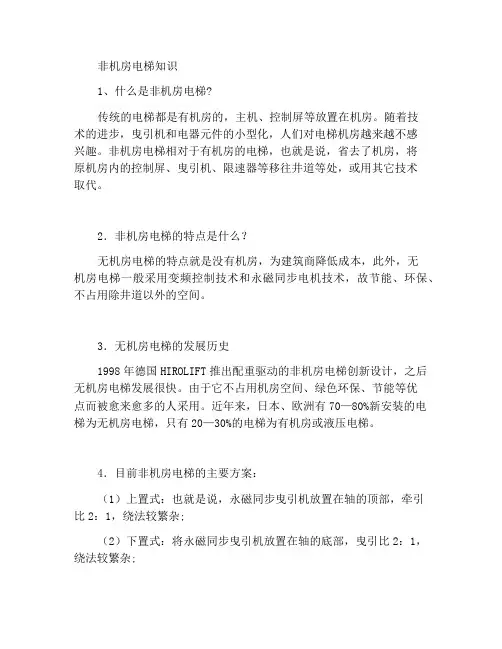

1、什么是非机房电梯?
传统的电梯都是有机房的，主机、控制屏等放置在机房。
随着技
术的进步，曳引机和电器元件的小型化，人们对电梯机房越来越不感
兴趣。
非机房电梯相对于有机房的电梯，也就是说，省去了机房，将
原机房内的控制屏、曳引机、限速器等移往井道等处，或用其它技术
取代。
2．非机房电梯的特点是什么？
无机房电梯的特点就是没有机房，为建筑商降低成本，此外，无
机房电梯一般采用变频控制技术和永磁同步电机技术，故节能、环保、不占用除井道以外的空间。
3．无机房电梯的发展历史
1998年德国HIROLIFT推出配重驱动的非机房电梯创新设计，之后无机房电梯发展很快。
由于它不占用机房空间、绿色环保、节能等优
点而被愈来愈多的人采用。
近年来，日本、欧洲有70—80%新安装的电梯为无机房电梯，只有20—30%的电梯为有机房或液压电梯。
4．目前非机房电梯的主要方案：
（1）上置式：也就是说，永磁同步曳引机放置在轴的顶部，牵引
比2：1，绕法较繁杂;
（2）下置式：将永磁同步曳引机放置在轴的底部，曳引比2：1，绕法较繁杂;
（3）轿顶驱动式：将曳引机放置在轿顶上; （4）对重驱动式：将曳引机放置在配重上。
电梯(讲义)无机房
C〕井道侧壁开孔空间。这一方案是将驱动主机和控制安放在顶 层井道侧壁预留开孔之内。其最大优点是可以增加电梯额定载重量、 额定速度和最大提升高度和能够选配普通电梯使用的驱动主机和限速 器，而且安装维修和紧急盘车操作也较方便。其主要缺点是需要适当 增加顶层预留开孔井道侧壁的厚度和在井道壁开孔外侧装设检修门。
6.2底坑井道内盘车
• 当把驱动主机安放在井道底坑内时，操作
6.1顶层井道外盘车
• 当把驱动主机安放在井道顶层内时，在顶
层层门处开洞，操作人员站在顶层层门外 通过专用机构翻开驱动主机制动器，然后 利用轿厢和对重的重量差驱动轿厢运动， 同时通过层门洞口观察轿厢是否进入开锁 门区。这一方法的主要问题是当轿厢和对 重接近平衡载荷时，不能确保轿厢产生运 动。另外利用制动器控制轿厢运动的操作 也不够平安。
2.1轿厢
• GB7588 规定“轿顶最高面积的水平面，
与位于轿顶投影局部的井道顶最低部件的 水平面之间的自由垂直距离应不小于 1.0+0.035V2〔m〕。〞和规定“轿厢内部 净高度不得小于2m。"，因此在符合上述规 定的前提下通过压缩轿厢高度来减小井道 顶层高度的唯一途径就是选取最小轿厢内 部净高度和尽量减小吊顶所占轿厢高度空 间。
2.2轿顶护栏
• GB7588 C〕规定“井道顶的最低部件与固定
在轿厢顶上的设备的最高部件之间的自由距离， 应不小于0.3+0.035V2〔m〕。〞，当轿厢顶部装 有平安护栏时，绝大多数情况下轿顶护栏将是轿 厢顶上的最高部件和成为决定顶层高度的关键因 素。由于设置轿顶护栏的目的是为了安装或检修 电梯时防止操作人员坠入井道，而电梯正常运行 时轿顶不允许站人，因此可把轿顶护栏设计成插 接式，当进行安装检修操作时把活动局部提高到 平安高度并销接，而在开始正常运行前再将活动 局部退回到较低位置。
通力无机房家用电梯使用须知
感谢您选择通力无机房家用电梯！为了确保电梯安全、舒适及可靠地为您提供服务，本手册介绍了通力家用电梯的使用要点。
遵循本须知，亦可延长电梯的使用寿命，使您的这项投资获得更好的回报。
1、日常使用乘客使用电梯时，需遵守以下要求：1. 电梯严禁超载。
2. 电梯超载报警后，应立即逐个主动退出轿厢直至超载警铃停响方可。
3. 在电梯内禁止打闹起哄、吸烟、故意晃动。
4. 不准在轿厢内乱扔杂物、随地吐痰，不准在轿壁上乱写乱画。
5. 搬运货物时应将货物均匀放置在电梯内，轻抬轻放，不准野蛮拖进拽出。
6. 运送水泥、黄沙等建筑材料必须袋装，防止异物落入地坎槽或井道内。
严禁用电梯运送超长超宽超重的货物。
7. 电梯内外按钮只需轻轻按亮即可，不得重复加力揿按。
8. 认真识别电梯的上下招呼按钮，根据所去方向正确揿按，尽量减少电梯无功运行。
严禁去一个方向同时揿按上下两个按钮。
9. 乘客不得故意长时间霸门等人或装货，以致电梯出故障。
10.严禁一只脚站在门外一只脚站在轿厢内停留。
11.乘坐电梯时严禁将手贴在轿门或厅门上，严禁身体依靠轿门或厅门，以免在电梯开关门时发生危险！12.进出电梯，应注意观察电梯轿厢地板与楼层是否水平，以免被绊倒。
13.严禁携带危险品乘坐电梯。
14.不乘坐已明示处于非正常状态下的电梯。
15.不采用非安全手段开启电梯层门。
16.不拆除、破坏电梯的部件及其附属设施。
2、运输重物3、要求专业人员介入的事件如出现下列状况，需要专业人员介入：• 电梯不能移动• 轿厢照明故障• 听到来自电梯运行的异常声响• 电梯门不能关闭• 电梯已经停止，电梯门却没有打开• 电梯发出报警，而且有人困于电梯内4、电梯停在楼层之间如果电梯停在楼层之间，例如由于断电，请务必保持镇定并且遵循如下操作指南。
遵循如下操作指南可以保证您不会引起危险状况。
5、清洁6、锁梯用钥匙将孔洞转到水平位置即实现锁梯，可预防孩童误触电梯按钮、误入轿厢。
无机房电梯的工作原理

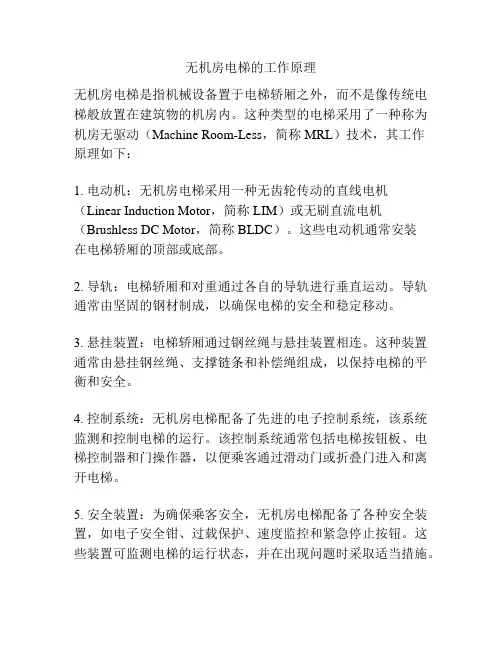

无机房电梯的工作原理
无机房电梯是指机械设备置于电梯轿厢之外，而不是像传统电梯般放置在建筑物的机房内。
这种类型的电梯采用了一种称为机房无驱动（Machine Room-Less，简称MRL）技术，其工作
原理如下：
1. 电动机：无机房电梯采用一种无齿轮传动的直线电机（Linear Induction Motor，简称LIM）或无刷直流电机（Brushless DC Motor，简称BLDC）。
这些电动机通常安装
在电梯轿厢的顶部或底部。
2. 导轨：电梯轿厢和对重通过各自的导轨进行垂直运动。
导轨通常由坚固的钢材制成，以确保电梯的安全和稳定移动。
3. 悬挂装置：电梯轿厢通过钢丝绳与悬挂装置相连。
这种装置通常由悬挂钢丝绳、支撑链条和补偿绳组成，以保持电梯的平衡和安全。
4. 控制系统：无机房电梯配备了先进的电子控制系统，该系统监测和控制电梯的运行。
该控制系统通常包括电梯按钮板、电梯控制器和门操作器，以便乘客通过滑动门或折叠门进入和离开电梯。
5. 安全装置：为确保乘客安全，无机房电梯配备了各种安全装置，如电子安全钳、过载保护、速度监控和紧急停止按钮。
这些装置可监测电梯的运行状态，并在出现问题时采取适当措施。
无机房电梯利用先进的技术和设计，减少了电梯所需的空间和构建成本。
它们通常被安装在新建建筑物中，并逐渐取代传统的机房式电梯。
无机房电梯知识示范文本
文件编号：RHD-QB-K5238 （安全管理范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX无机房电梯知识示范文本无机房电梯知识示范文本操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
1、什么是无机房电梯?传统的电梯都是有机房的，主机、控制屏等放置在机房。
随着技术的进步，曳引机和电器元件的小型化，人们对电梯机房越来越不感兴趣。
无机房电梯是相对于有机房电梯而言的，也就是说，省去了机房，将原机房内的控制屏、曳引机、限速器等移往井道等处，或用其它技术取代。
2．无机房电梯有什么特点？无机房电梯的特点就是没有机房，为建筑商降低成本，另外无机房电梯一般采用变频控制技术和永磁同步电机技术，故节能、环保、不占用除井道以外的空间。
3．无机房电梯的发展历史1998年德国HIROLIFT推出其创新设计的以对重作为驱动的无机房电梯，之后无机房电梯发展很快。
由于它不占用机房空间、绿色环保、节能等优点而被愈来愈多的人采用。
近年来，日本、欧洲有70—80%新安装的电梯为无机房电梯，只有20—30%的电梯为有机房或液压电梯。
4．当前无机房电梯的主要方案：（1）上置式：即将永磁同步曳引机放置在井道顶部曳引比2：1，绕法较繁杂;（2）下置式：即将永磁同步曳引机放置在井道底部，曳引比2：1，绕法较繁杂;（3）轿顶驱动式：将曳引机置于轿顶;（4）对重驱动式：将曳引机置于对重。
这里写地址或者组织名称Write Your Company Address Or Phone Number Here。
无机房电梯
For personal use only in study and research; not for commercial use无机房电梯目前国内无机房电梯最高速度可达2.5m/s, 提升高度70米，载重量1600KG随着建筑业的发展，进入９０年代世界各大电梯公司纷纷研制出无机房电梯，无机房电梯成了电梯行业的热门话题，也成了各种电梯展和电梯技术研讨会的热点。
无机房电梯不是简单的将电梯的机房去掉，而是电梯设计观念上的变革和进步。
无机房电梯的应用，节省了建筑物的空间，减少了建筑成本。
省掉建筑物顶端的机房给建筑物的外观设计带来更大的灵活性。
更重要的是随之应用的一些新技术，新部件，使电梯的性能进一步提高，更加节省能源，更加环保。
无机房电梯是电梯工业的一个重要的发展方向。
如今，各大电梯公司推出的无机房电梯，要么申请了专利，如通力电梯公司采用碟形无齿同步曳引机制造的无机房电梯；要么采用了自己的专有技术，如OTIS公司最近推出的GEN2无机房电梯，采用钢丝带取代了钢丝绳，使得主机的驱动轮直径也相应减少，曳引机体积更小。
一、无机房电梯常见的井道布置形式１．主机上置式这种布置方式中，主机放在井道顶层轿厢和电梯井道壁之间的空间，为了使控制柜和主机之间的连线足够短，一般将控制柜放在顶层的厅门旁边，这样也便于检修和维护。
２．主机下置式主机放在井道的底坑部分，放在底坑轿厢和对重之间的投影空间上，控制柜一般采取壁挂形式。
这种放置方式给检修和维护也提供了方便．３．主机放在轿厢上主机放在轿厢的顶部，控制柜放在轿厢侧面，这种布置方式，随行电缆的数量比较多。
４．主机和控制柜放在井道侧壁的开孔空间内这种方式对主机和控制柜的尺寸无特殊要求，但是要求开孔部份的建筑要有足够厚度，并要留有检修门．几种无机房电梯井道布置示意图如下：主机上置式主机下置式主机置于轿箱顶二、无机房电梯对驱动主机和控制系统的要求大家知道无机房电梯省去了传统的电梯机房，一般情况下将电梯驱动主机和控制系统以及一些其它的部件统统放到了井道中。
