NMOS传输门
MOS管的结构是对称的。 D和S 在结构上没有任何差别。通常， 规定输入端为D，输出端为S。 因为: 这种电路是不加电源电压的； 电路正常工作所需的能量全由输入端提供。
当MOS管导通时，输入电压就对CL充电，在CL上建立输出 电压，其能量由输入端提供。或者CL对输入端放电，把能量 还给输入端。因而，输出电压总是小于或等于输入电压。
Vdd
tr tr1 tr 2
20
CMOS反相器的瞬态特性(续4)
Vi从0到1 CL放电
NMOS的导通电流开始为饱和状态而后转为非饱和状态，输出脉 冲的下降时间也可分为两段来计算。
21
CMOS反相器的瞬态特性(续5)
饱和状态 假定VC(0)=Vdd，恒流放电时间段
1 2
n
Vdd
on+ on++ on+++
对于数字信号，CMOS反相器静态时，工作在A区 或E区
Vi = 0 (I = 0) Vo = Vdd ( O = 1 )
Vi = Vdd (I = 1) Vo = 0
(O=0)
状态转换时：(I = 0) (I = 1) (I =1) (I = 0)
Is-s 0 Ptr 0
1） 传输门由控制开关通断。
– 当 = 1，MOS开关导通。 = 1 O=I–
– 当 = 0，MOS开关不通。 = 0 O=O–
这时，Vo = Vo，是前一个状态之值。这表示，传 输门是一种记忆元件，是一种时序逻辑。
2）当NMOS传输门用作开关以传输逻辑信号时，传输 “0”逻辑将是理想的。传输“1”逻辑则不理想，因为 电平是蜕化的：尽管输入Vi = Vdd，输出却为Vo = VddVTn。
高中物理知识框架图 树状网络图思维导
高中物理知识框架图树状网络图思维导（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如小学资料、初中资料、高中资料、大学资料、文言文、中考资料、高考资料、近义词、反义词、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this store provides you with various types of practical materials, such as primary school materials, junior high school materials, senior high school materials, university materials, classical Chinese, senior high school examination materials, college entrance examination materials, synonyms, antonyms, other materials, etc. If you want to know different data formats and writing methods, please pay attention!高中物理知识框架图树状网络图思维导高中物理的学习需要有一个知识要点框架图来对整体的思路开展梳理，一个好的思维导图对于物理的学习也是非常帮助的。
数字集成电路基本单元与图PPT课件
1)
顾名思义，反相输出就是内部信号经反相后
输出。这个反相器除了完成反相的功能外，另一个
主要作用是提供一定的驱动能力。
第17页/共22页
焊盘输入输出单元（I/O PAD）
2）同相输出I/O PAD
2007-2008-1
同相输出实际上就是“反相＋反相”，为什么不直接从内部 电路直接输出呢？主要是驱动能力问题。利用链式结构可以大大 地减小内部负荷。即内部电路驱动一个较小尺寸的反相器，这个 反相器再驱动大的反相器，在同样的内部电路驱动能力下才能获 得较大的外部驱动。P77 第18页/共22页
逻辑图输入
逻辑模拟、时序模拟
标准单元 设计系统
布局、布线 提取布线寄生参数
生成测试向量
逻辑模拟、时序模拟
转换拓扑图为掩模版版图
生产厂家
芯片制造
第14页/共22页
单元逻辑符号库 单元电路功能库
单元拓扑库 工艺、电学参数
单元版图库
数字电路标准单元库设计简介
2007-2008-1
• 库单元设计
标准单元库中的单元电路是多样化的，通常包含 上百种单元电路，每种单元的描述内容都包括： （1）逻辑功能； （2）电路结构与电学参数；
数字集成电路的基本电路的主要性能指标是： （1）工作速度（延迟时间的长短）； （2）集成度（占用面积的大小）； （3）功耗（消耗的电源功率）； （4）噪声容限等。
2007-2008-1
第1页/共22页
CMOS基本门电路及版图实现
• CMOS反相器
（1） CMOS反相器的具体电路如图所示，这是一种典型的 CMOS电路结构，它由一个NMOS晶体管和PMOS晶体管配对 构成，两个器件的漏极相连作为输出，栅极相连作为输入。 NMOS晶体管的衬底与它的源极相连并接地，PMOS晶体管的 衬底与它的源极相连并接电源。
常用数字集成电路 图解PPT课件
测信号Ua通过与门，然后通过对输出脉冲Uo计数即可测知Ua的频率。
26
应用
U CC
下图电路是由多 谐振荡器构成的光电 报警器，应用多谐振 荡器功能，你能分析 出该电路的工作原理 吗？
R1
R3
8
4
R2
6
2
C1
3
C2
7
1
5
0.01F
27
11.2 数模与模数转换器
数模转换器
数模与转换原理 集成数码转换器
1 3 U CC
RD
三极管V工作
uo
状态
0
0
饱和导通
1
0
饱和导通
1
保持原状态 保持原状态
1
1
截止
9
提示！
当TH>2/3，
TR 1Ucc 3
时，比较器C1输出为低电平，R
d
=0；比较器C2
输出为高电平，S D =1，基本RS触发器置0，Uo=0 Q =0，Q =1，三极管
V饱和导通。
思考？
参考上面分析，你能分析出功能表中其它几项吗？
电路进入暂稳态，此时U 0 1 。
23
3）自动返回稳定状态 当电容电压被充电至 UC 2/3UCC 时，比较器C1输出变为低电平，R D =0。
由于Ui已恢复高电平状态，比较器C2输出为高电平，S d =1，触发器置0，
Uo=0 Q=0，电路返回到稳定状态，三极管饱和负脉冲出现，又重复上述过程。
V饱和导通，电容C迅速放电至Uc=0，比较器C1输出为高电平， Rd=1，触
发器保持原状态 QU0 0不变，是稳态，Uc=0，Uo=0。
22
2） 暂稳态
当输入信号加入负脉冲，Ui 0 ，比较器C2输出低电平，S D =0，此时Rd 仍为1，触发器置1，QU0 1 , Q =0，三极管V截止，电容C又被充电，
数字集成电路 数字集成电路设计流程和设计方法PPT课件
pmos p2 (i2, il, b); pmos p3 (i3, i2, c); pmosp4 (il, vdd, b); pmos p5 (i2, il, c); pmos p6 (i3, i2, a); pmos p7 (co, vdd, i3); end module
第16页/共58页
第17页/共58页
pmos p4 (i4, vdd, b); pmos p5 (i4, vdd, a); pmos p6 (co, vdd, en); pmos n6 (co, vss, en); end module
第18页/共58页
2.2 设计描述
• 四、物理描述
•
电路的物理描述是用来定义在硅表面的物理实现，并由物理实现
数字集成电路设计总体上可分为
1.电路设计（前端设计）
电路设计是指根据对ASIC的要求或规范，从电路系统的行为描述开 始，直到设计出相应的电路图，对于数字系统来说就是设计出它的 逻辑图或逻辑网表
2.版图设计（后端设计）
版图设计就是根据逻辑网表进一步设计集成电路的物理版图，也就 是制造工艺所需的掩膜版的版图。
Verilog-HDL 描述进位算法描述
module carry (co,a,b,c); output co; input a,b,c;
wire #10 co=(a&b)|(a&c)|(b&c) end module
第11页/共58页
2.2 设计描述
• 三、结构描述
•
结构描述规定了电路系统的结构，规定了元件之间的连接关系，
第4页/共58页
2.1 设计流程
• 二、Top-Down设计
•
从电路行为到逻辑结构的转换是由逻辑综合这一步骤自动进行的。逻辑综合

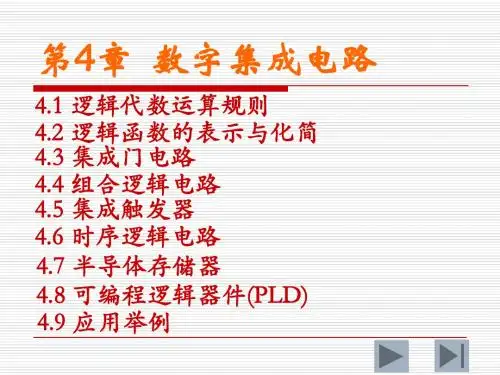

第4章 数字集成电路第4版(潘)
