EPLAN端子讲解
图10-15 端子符号选择
10.3 端子编辑
在端子排导航器中，选择欲编辑的端 子排，单击右键选择“编辑”，弹出“编 辑端子排”对话框。 图10-26所示“编辑端子排”对话框中 提供了许多编辑端子的功能，例如，端子 的排序、编号、重新命名、移动、添加端 子排附件和删除等操作。
图10-26 编辑端子排对话框
图10-12 鞍型跳线和跳线的区别
10.2 端子创建和放置
可以通过在图形编辑器中直接插入 端子符号放置在原理图上，这主要体现 面向图形的设计。 我们讨论过导航器的功能，端子的 创建和放置更多地体现了面型对象的设 计。
打开图形编辑器，选择【插入】>【符号】， 弹出“符号选择”对话框，如图10-15所示。 浏览符号库，选择想要放置的端子符号，单 击“确认”按钮，使端子符号系附在鼠标指针上， 将端子符号放在图纸上。这是典型的符号放置方 法。
第10章 端子
10.1
端子排和端子的基础知识
10.2
端子创建和放置
10.3
端子编辑
10.4
生成端子排定义
10.5
备用端子应用
10.1 端子排和端子的基础知识 10.1.1 什么是端子排和端子
在设备的章节内讨论了符号、元件 和设备的概念，同时我们了解到EPLAN 中的逻辑是由功能定义的，表10-1定义 了功能的数据模型。
图10-5 单侧图形线和两侧图形线的端子
这种对内对外的连接定义是由符号 的默认逻辑定义的。 图10-6所示的是单侧图形线端子逻 辑。 图10-7所示的是两侧图形线端子逻 辑。
图10-6 单侧图形线端子的逻辑
图10-7 两侧图形线端子的逻辑
10.1.4 端子顺序
端子排上的端子是按字母数字排序 的，对应在端子导航器中的顺序，这是 端子的自然顺序。 从管理端子的角度来看，端子在原 理图上的自然就显得不那么重要了。
图10-33 “端子排定义”对话框
在“功能文本”中给端子排一个描述 性的文本，在“端子图表表格”和“连接 图表表格”中分别选择表格“F13_002”和 “F11_006”模板。 图10-34所示的是原理图上的端子排定 义。
图10-34 原理图上的端子排定义
10.4.2 端子导航器定义
在端子导航器中，单击选择端子排名 称，如图10-35所示。 单击右键选择“生成端子排定义”， 弹出“属性（元件）：端子排定义”对话 框。
端子的手动跳线设置忽略了端子在 原理图上的实际连接情况，强行按手动 跳线的设置进行短接的评估。 同样，可以将未放置的端子进行手 动跳线设置，描述端子间的连接情况。 图10-38显示了备用端子图表和端子 短接的情况。
图10-38 备用端子图表
端子导航器中的预设计功能能够很 好的满足备用端子预留的要求。 在端子导航器中创建未被放置的端 子，在生成端子图表的时候是评估端子 导航器中状态。
这样，不管端子被是否画在原理图上， 在端子图表中都会有端子显示生成。 如图10-37所示，端子导航器中未放置 的端子及其状态显示。
图10-37 端子导航器中未放置的端子
=
主功能端子排
表10-3 端子的数据模型
符号+逻辑
功能
+
电气工程：端子，2个连接点端子，端子 X1 编号：2 辅助功能
=
辅助功能端子
10.1.2 端子排定义
方法一：通过【插入】>【端子排定义】， 在图形编辑器中完成。图10-1中端子名称X1前的“-X1=”是原理图上图形化的端子 排表示。
ห้องสมุดไป่ตู้
图10-1 图形化端子排定义
以IEC_symbol 符号库为例，如图10-4 所示，在电气工程端子和插头类中，含有 大量设计中常用的符号端子，有些是根据 标准随着EPLAN版本的升级添加到符号库 中的。
图10-4 标准符号库中的端子符号
两种端子符号在原理图上的作用是 一样的，只是在图形视觉上容易区分单 侧图形线和两侧图形线。 对于单侧图形线，默认下有图形线 侧表示对内连接，没有图形线侧表示对 外连接。 而对两侧图形线的端子，视觉上无 法进行区分，如图10-5所示。
图10-35 导航器中未成排的端子
在此对话框中，在“功能文本”中 给端子排一个描述性的文本，在“端子 图表表格”和“连接图表表格”中选择 表格模板。 如图10-36所示，端子导航器中显示 端子排定义，并在其前面有图标显示。
图10-36 导航器中的端子排定义
10.5 备用端子应用
在项目设计中常常会遇到这样一个 需求，就是要为项目预留一些备用端子 以便日后的维护使用，而这些备用端子 不需要全部都画在原理图上，但是在端 子图表上要有所显示。 更进一步的需求，还要显示预留备 用端子间的短接关系。
方法二：通过在端子导航器中单击右键 选择“生成端子排定义”来完成。图102中端子导航器中X1下面的图标是导航器 中的端子排表示。
图10-2 导航器中端子排定义
图10-3所示的是端子排属性对话框， 关于端子排定义给电气设计带来的好处 将在本章的后续章节进行讨论。
图10-3 端子排属性对话框
10.1.3 端子符号和逻辑
根据外部电缆：用于连接共用一根电缆 的彼此相邻的端子（外部连接）。这样 简化了电缆的连接点，因为可依次放置 全部电缆连接。根据需要预先生成自动 电缆，或手动定义。
根据跳线：此排序将影响相互连接的前 后定位端子，然后重新生成鞍形跳线。 同样适用于通过手动跳线设置出现在端 子上的连接。
在“编辑端子排”对话框中可以为 端子排添加附件。 在“编辑端子排”对话框中，单击 鼠标右键弹出菜单对话框，如图10-29所 示，选择“插入可排成行的附件”。
如图10-8所示，端子排X1和X2在导航器 中的自然顺序相同，但X2端子排在原理图上 的顺序与X1不同。 X2端子在原理图上的排列顺序为1，3， 5 ， 2， 4。 图中X2端子在端子导航器和原理图中的 顺序不同。
图10-8 端子的自然顺序和在原理图上的顺序
端子根据放置在原理图上的顺序排 序，这是端子的图形顺序。 端子属性“排序（图形）<20810>” 激活，如图10-9所示，端子导航器和原 理图上的端子排序一致。
在对话框的底部有详细的“排序” 菜单，如图10-27所示。 可对当前端子排中的所有端子进行 自动排序，可以选择使用下列方案。
图10-27 端子排序功能
默认：删除端子的排序代码。 数字：对以数字开头的所有端子名称进 行排序（按照数字大小升序），所有其 他的端子保持在原来位置。
字母数字：端子按照其代号进行排序（首先 按照数字大小升序，然后按照字母升序）。 基于页：基于图框逻辑进行排序，按照原理 图中的图形顺序排序端子。未放置的端子归 入到列表的起始位置。
图10-9 端子的图形顺序
10.1.5 主端子和辅助端子
图10-10 端子属性中主端子定义
10.1.6 端子跳线
图10-11 手动和自动跳线
图10-12中X3端子排的端子为鞍型端子， 鞍型跳线设置为自动。 由于端子1和端子2相邻，两者间生成鞍 型跳线；端子2、4、6由于不相邻，它们间生 成跳线连接（软连接）。
表10-1 功能的数据模型
符号+逻辑
功能定义：类别，组，定义 功能 + DT = 特殊功能
属性
主/辅功能
根据功能的数据模型，我们可以定 义端子排和端子的数据模型，如表10-2 和表10-3所示。
表10-2 端子排的数据模型
符号+逻辑
功能
+
电气工程：端子排定义，端子排定义，端子排定义 X1 功能文本：端子排示例 主功能
图10-29 为端子排添加附件
图10-32 端子排及其附件
10.4 生成端子排定义 10.4.1 图形编辑器定义
打开原理图，执行【插入】>【端子排定义】 命令，使端子排定义符号系附在鼠标指针上，把 它放在想要定义的端子排前，单击鼠标左键，弹 出“属性（元件）：端子排定义”对话框，如图 10-33所示。
eplan端子排定义
eplan端子排定义Eplan端子排是一种常用的电气连接器，在电气工程中起着至关重要的作用。
它能够将电线连接在一起，并提供可靠的电气连接。
本文将介绍Eplan端子排的定义、用途、特点以及在电气工程中的应用。
Eplan端子排是一种用于电气连接的设备，通常由金属材料制成。
它具有多个连接点，可以将电线插入其中，从而实现电气连接。
与传统的电线连接方式相比，Eplan端子排具有更高的可靠性和安全性。
Eplan端子排广泛应用于各种电气工程中，例如机械制造、工业自动化、建筑电气、能源供应等领域。
它可以连接各种电气设备，如电机、传感器、开关等。
通过使用Eplan端子排，可以简化电气连接的过程，提高工作效率。
Eplan端子排具有许多特点，使其成为电气工程中的理想选择。
首先，它具有高度的可靠性和稳定性，可以确保电气连接的质量。
其次，Eplan端子排易于安装和维护，可以节省时间和人力成本。
此外，Eplan端子排还具有较小的体积和重量，可以节省空间。
在电气工程中，Eplan端子排有许多重要的应用。
首先，它可以用于电线的连接和分配。
通过使用端子排，可以将不同的电线连接在一起，从而实现电气信号的传输和分配。
其次，Eplan端子排还可以用于电气设备的接地。
通过连接到地线，可以确保电气设备的安全运行。
除了以上的应用，Eplan端子排还可以用于电气设备的保护和控制。
通过连接保护器和控制器，可以对电气设备进行监控和控制。
此外，Eplan端子排还可以用于电气设备的维护和检修。
通过连接断路器和开关，可以方便地进行设备的维修和更换。
Eplan端子排是一种重要的电气连接器，在电气工程中有着广泛的应用。
它具有高度的可靠性和稳定性，可以简化电气连接的过程，提高工作效率。
通过使用Eplan端子排，可以实现电气信号的传输和分配，保护和控制电气设备，方便设备的维护和检修。
相信随着科技的进步和电气工程的发展，Eplan端子排将在更多的领域得到应用，并发挥更大的作用。
EPLAN培训第10章 端子
10.1.3 端子符号和逻辑
以IEC_symbol 符号库为例，如图10-4 所示，在电气工程端子和插头类中，含有 大量设计中常用的符号端子，有些是根据 标准随着EPLAN版本的升级添加到符号库 中的。
图10-4 标准符号库中的端子符号
两种端子符号在原理图上的作用是 一样的，只是在图形视觉上容易区分单 侧图形线和两侧图形线。
第10章 端子
10.1
端子排和端子的基础知识
10.2
端子创建和放置
10.3
端子编辑
10.4
生成端子排定义
10.5
备用端子应用
10.1 端子排和端子的基础知识
10.1.1 什么是端子排和端子
在设备的章节内讨论了符号、元件 和设备的概念，同时我们了解到EPLAN 中的逻辑是由功能定义的，表10-1定义 了功能的数据模型。
表10-1 功能的数据模型
功能
符号+逻辑
功能定义：类别，组，定义 +
DT
属性
主/辅功能
=
特殊功能
根据功能的数据模型，我们可以定 义端子排和端子的数据模型，如表10-2 和表10-3所示。
表10-2 端子排的数据模型
符号+逻辑
功能
电气工程：端子排定义，端子排定义，端子排定义
+
=
X1
功能文本：端子排示例
对于单侧图形线，默认下有图形线 侧表示对内连接，没有图形线侧表示对 外连接。
而对两侧图形线的端子，视觉上无 法进行区分，如图10-5所示。
图10-5 单侧图形线和两侧图形线的端子
这种对内对外的连接定义是由符号 的默认逻辑定义的。
图10-6所示的是单侧图形线端子逻 辑。

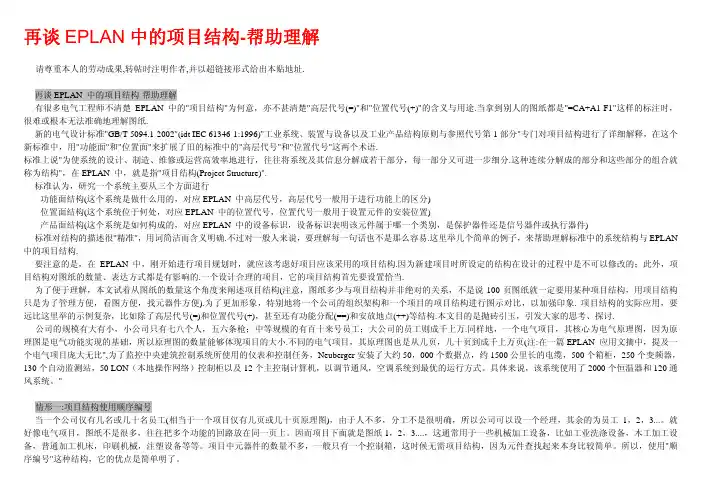

ePLAN 端子的短连接如何表达
限定，该方式既兼顾了试探性查图的优点，又避免了电柜过多时，查图的困难。
目前，在大多数自动线中使用的结构如下：
页结构：
=功能组-页名
器件命名结构： =功能组+位置代号-器件名
为了在页中体现器件的位置，实际设定的页命名方式为：“高级别功能带着位置描述”，此方式的特点是
页命名仍旧为 =功能组-页名 ，但在每页的附加信息中设定了位置描述，从而可以实现如下的显示结构：
谈谈电气图纸设计结构--页结构
谈谈自己对电气图纸的页结构的看法 首先说说绘图软件吧，众所周之，AutoCAD 开始是画机械图的，后来才有电气版的，Eplan 最开始是 Eplan5，这是 Eplan 公司最经典的设计软件，至今还有很多欧洲企 业在使用，后来开发了 Eplan21,但一直不为欧洲人接受(个人感觉其舍弃了电路模块化设计思想，绘图太灵活、随意，反而降低了设计效率，所以得不到承认），后来才开发 了 Eplan P8（其功能建立在 Eplan5 基础上），Eplan 一开始的结构体系就是使用功能组和安装位置来规划图纸，这也是德国制造业的工业标准（这是我看了很多德国公司的 图纸后，推测的），大家总是在比较这个软件，那个软件绘图好不好用，却很少去考虑它容不容易去实现一种好的设计思想，是否方便管理设计结构，是否有利于指导设计 人员快速的设计出规范的图纸。 德国人做事都喜欢模块化，软件如此，图纸设计也如此（很多德国的小公司在介绍他们设计的小型控制器时，编程语言都是功能块图，非常模块化的一种编程方式）， 他们的图纸也全是按照功能来划分的，这点对应 Eplan 中的“高级别功能，我用的是英文，按原意翻译的，好像以前的 Eplan21 中文翻译的是”工厂“，很不准确，不知 P8 是否如此） 事实上图纸按照功能来绘制，可以让人更容易明白电路（没有看过这种图纸的人估计是没法体会的，没有这种设计思想，即使他使用的是 P8,也绘制不出好看的图出来） 图纸结构的规划最重要的无疑是对功能组的规划，也许有很多其他好的规划方式，这里我谈谈我常使用的规划方式：
eplan 端子 表达类型
eplan 端子表达类型Eplan 端子表达类型：简介与应用场景一、引言Eplan是一款专业的电气设计软件，广泛应用于工业自动化领域。
在电气设计过程中，端子是连接电器设备和导线的重要组成部分。
Eplan提供了丰富的端子库，用于选择和配置各种类型的端子。
本文将介绍Eplan端子的不同表达类型以及其在电气设计中的应用场景。
二、螺钉端子螺钉端子是最常见的一种端子类型，其结构简单、安装方便。
螺钉端子通常由金属螺杆和绝缘材料组成，通过旋紧螺杆来夹紧导线。
螺钉端子广泛应用于电气控制柜、终端盒等设备中，用于连接电源线、控制信号线等。
三、弹簧端子弹簧端子是一种与螺钉端子类似的连接方式，但其使用弹簧力来夹紧导线，而不需要旋紧螺杆。
弹簧端子具有快速、可靠的连接特性，适用于需要频繁拆卸和更换导线的场景，例如测试设备、实验室仪器等。
四、插拔端子插拔端子是一种便于快速连接和拆卸的端子类型。
它通常由插座和插针组成，通过插拔操作来实现导线的连接。
插拔端子广泛应用于需要频繁更换设备或连接导线的场景，例如工业机械设备、生产线等。
五、印刷电路板端子印刷电路板（PCB）端子是一种专门用于连接电路板的端子类型。
它通过焊接或插入方式固定在电路板上，用于连接电路板与其他设备或模块之间的导线。
PCB端子广泛应用于电子产品、通信设备等领域，是电路连接的重要组成部分。
六、导轨端子导轨端子是一种专门用于安装在导轨上的端子类型。
导轨端子具有紧凑、模块化的设计，便于在控制柜中进行安装和维护。
导轨端子广泛应用于工控设备、自动化系统等领域，用于连接导轨上的不同模块之间的导线。
七、应用场景1. 工业自动化：在工业自动化系统设计中，Eplan端子的选择和配置是至关重要的。
不同类型的端子适用于不同的应用场景，例如螺钉端子适用于控制柜中的电源线和信号线连接，弹簧端子适用于实验室仪器的导线连接等。
2. 电力系统：在电力系统设计中，Eplan端子的使用可以使电源线、控制线等导线连接更加可靠和安全。
EPLAN技巧（重要）
1:常规设备属性填写#显示设备标识符-Q1#连接点代号 1¶2¶3¶4¶5¶6#技术参数描述性的文字端子属性#显示设备标识符-XT#名称N连接点不用填，一个端子一般上下2个连接点，中间鞍型跳线，不用再把它单独表示出来。
2：显示的设备标识符和完整的设备标识符如果当前页的位置代号和高层代号和这个设备的一样，则这个设备显示的设备标识符自动变成简写的，省略了高层代号和位置代号，如果不一样，则这个设备的显示的设备标识符不会简写，不会省略前面的高层代号和位置代号。
3：属性的显示类型功能的属性窗口里面，符号数据/功能数据下面，显示类型，当选择为“外部”时候，这个设备不会出现在设备导航器里。
4：打开epla n后，没有新建项目选项？这是由于进e plan时选择的许可证的关系，当选择EPLAN Electr ic P8-Mainte rance时，是不能新建项目的，你可以选择E P LANELECTRIC P8-PROFESSIONA L进入ep lan。
5：打开epla n时候，提示数据库可能已经损坏，关闭项目窗口，确认后，eplan自动关闭，可尝试点击另外一个项目来启动ep lan，失败后，再双击eplan来启动，这时发现，eplan启动了，但是里面没有打开任何项目。
这是因为elplan启动时候，会自动打开上次没有退出的项目，当上次的项目数据出现问题后，eplan打开失败，自动关闭，直接双击一个好的项目后，虽然epla n不能直接打开，但这已经告诉e plan我只打开这个好的项目，而不打开其他项目来启动eplan了，相当于改变了eplan里面的项目，因此，在下次打开e plan 时候，eplan不会默认再打开那个数据库可能损坏的项目了。

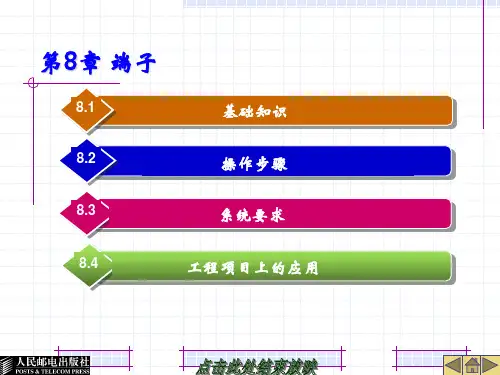

EPLAN第8章 端子
图8 - 1 9 “生成功能”对话框
（11）端子排-XD7 被创建并带有10 个未放置端子，如图8-20 所示。
图8 - 2 0 端子导航器中的未放置端子
（12）打开页“=GB1+A1&EFS1/2”，按“Ctrl”键单击端子导航器中的端子-XD7：1 至-XD7：5，单击鼠标右键，在弹出的快捷菜 单中选择“放置”命令，或直接拖拉至图8-21 所示位置。
（4）单击端子导航器中-XD2，单击鼠标右键，在弹出的快捷菜单中选择“端子编号”命令，弹出“给端子编号”对话框，如图 8-23 所示，起始值输入“101”，注意PE 和N 端子也要编号，单击“确定”按钮，关闭对话框。查看端子导航器-XD2 端子排的变化。
图8 - 2 3 “给端子编号”对话框
8.3.1 空端子的使用
（2）为此端子排生成端子图表和连接图表指定特殊的表格。默认情况下，项目报表生成的设置是项目的设置，这是一个全 局设置。每次生成端子图表和连接图表都会按项目设置中的表格模板生成。如果在此指定端子图表、连接图表，生成报表就会 忽略项目设置，按此处的设置生成报表。
8.1.3 主端子
端子属性“主端子”复选框被选中，表明此端子是主端子，如图8-7 所示。与设备概念中有主功能一样，端子也可以被赋予主 端子。
图8 - 1 5 端子功能定义
（7）在接下来的“属性（元件）：端子”对话框中，如图8-16 所示，输入或检查端子排完整设备标识符，名称中输入“N”，单 击“确定”按钮，关闭对话框。
图8 - 1 6 “属性（元件）：端子”对话框
（8）未放置端子“N”被建立在导航器中，如图8-17 所示，导航器中端子“N”前面有未放置图标显示。
图8 - 2 单侧图形线和两侧图形线的端子
eplan 端子 表达类型
eplan 端子表达类型EPLAN 端子表达类型EPLAN 是一款广泛应用于电气设计和自动化工程的软件，它提供了丰富的图形符号和工具，用于创建和管理电气图纸和电路板布局。
在 EPLAN 中，端子是电气连接的重要部分，不同的端子类型用于连接不同的设备和电路。
1. 标准端子标准端子是 EPLAN 中最常见的端子类型之一。
它们通常用于连接电源、开关、传感器和执行器等设备。
标准端子具有固定的插槽和螺钉接头，可方便地连接电线和导线。
在设计电气图纸时，可以使用不同的符号和引脚来表示不同类型的标准端子。
2. 弹簧端子弹簧端子是一种先进的连接技术，它使用弹簧力将导线固定在插槽中，从而提供可靠的连接。
与传统的螺钉接头相比，弹簧端子具有更好的电气性能和可靠性。
此外，使用弹簧端子可以提高连接速度和效率，减少线束的体积和重量。
3. PCB 端子PCB 端子是专门设计用于电路板布局的端子。
它们通常具有可焊接的引脚，可方便地连接到电路板上。
PCB 端子通常用于连接电子元件和电路板之间的信号和功率线路。
在 EPLAN 中，可以使用不同的符号和引脚来表示不同类型的 PCB 端子。
4. DIN 端子DIN 端子是一种常见的端子类型，用于连接电气设备和控制柜。
它们具有标准化的尺寸和安装孔，可以方便地安装在 DIN 导轨上。
DIN 端子通常具有螺钉接头，可用于连接导线和电缆。
在 EPLAN 中，可以使用不同的符号和引脚来表示不同类型的 DIN 端子。
5. 终端盒终端盒是一种特殊的端子类型，用于连接和分配电气信号和电源线路。
它们通常用于控制柜和电气设备中，提供了一个集中的连接点，用于管理和保护电气连接。
终端盒通常具有标准化的尺寸和接口，可以方便地安装和维护。
在 EPLAN 中，可以使用不同的符号和引脚来表示不同类型的终端盒。
6. 焊接端子焊接端子是一种专门用于焊接连接的端子类型。
它们通常具有可焊接的引脚和插槽，可方便地连接到电路板或设备上。
ePLAN 通过端子排编辑功能初窥连接定义点的功能
通过ePAN P8 V2.0端子排编辑功能初窥ePLAN连接定义点的功能
可能我们在实际使用EPLAN的功能过程中常常会遇到如下的问题（下面说的这些问题我估计已经超出了初级的内容，如果你使用EPLAN就跟使用AUTOCAD是一样的话，那请靠边，然后飘过，谢谢@）
比如我们用PLC模块进行数据的采集，这里就假设采集的是模拟量，我们选用的是8个点西门子300或400的数字量采集模块，由于8点的模拟量模块一般采用2个页面来描述，这样子的话页面布局如下面的两张图：
第一页
第二页
为了更好的描述会出现的问题，我们把第一页和第二页中供电端子部分做一个局部放大
下面是第一页
接着是第二页
这个时候如果你不进行任何设置的话，打开端子排导航器，然后右击X13端子，然后编辑，出来的结果如下图
看上图，其实在实际使用过程中，没有一个公司会把M4\M5，P4\P5中间断开，因为这不是我们期望得到的效果，我们想得到的效果是M1-M9，P1-P8都各使用一个短接片。
上个图说明上面这个图在实际中的效果
如果如上图一样的话，那还的手动在M4与M5之间加接一根软导线，那这样子是费时又费力的。
说了这么多把问题描述清楚了，那其实解决问题的办法也很简单，只需要三步即可. 第一步在第一页跳转到第二页的中断点上放置一个连接定义点，连接定义点的功能描述选为“内部” 如下图
第二步更新连接
第三步在端子排导航器上选定的端子排上右击，本例为X13，选编辑按下图操作，把图中蓝底选项打勾
之后，就没有之后了，点确定，然后问题解决！OK。
eplan端子排定义
eplan端子排定义Eplan端子排是一种常用的电气连接设备，用于电气控制系统中的信号传输和电源连接。
它具有结构紧凑、安装方便、可靠性高等特点，被广泛应用于各种工业领域。
本文将从Eplan端子排的定义、应用领域、特点以及未来发展趋势等方面进行阐述。
Eplan端子排是一种用于连接电缆和导线的设备，能够实现电气信号的传输和电源的连接。
它通常由导电材料制成，具有多个端子块，每个端子块上有多个插槽用于插入导线。
通过Eplan端子排，可以方便地进行电气设备的布线和连接，提高了电气系统的可靠性和安全性。
Eplan端子排被广泛应用于各个领域，特别是工业自动化领域。
在工业自动化中，需要将各种传感器、执行器和控制器连接起来，形成一个完整的控制系统。
Eplan端子排的使用可以使得电气布线更加规范化，减少了因为接线不牢固而引起的故障，提高了系统的稳定性和可靠性。
此外，Eplan端子排还广泛应用于电力系统、交通系统、通信系统等领域，起到了连接和传输信号的重要作用。
Eplan端子排具有多个特点，使其成为电气连接领域中的重要设备。
首先，Eplan端子排的结构紧凑，可以节省空间，减少设备的体积。
其次，Eplan端子排的安装方便，可以快速地进行连接，并且方便维护和更换。
此外，Eplan端子排的可靠性高，使用寿命长，能够在恶劣的工作环境下正常工作。
最后，Eplan端子排还具有多样化的规格和型号，可以满足不同应用场景的需求。
随着科技的不断发展，Eplan端子排也在不断创新和改进。
未来，Eplan端子排有望实现更高的接线密度和更高的传输速率，以满足工业自动化领域对于高效、可靠连接的需求。
同时，随着物联网、人工智能等技术的兴起，Eplan端子排还有望实现与其他设备的无缝连接，形成更加智能化的电气系统。
Eplan端子排作为一种常用的电气连接设备，在电气控制系统中起到了连接和传输信号的重要作用。
它具有结构紧凑、安装方便、可靠性高等特点，并被广泛应用于工业自动化、电力系统、交通系统等领域。
eplan P8 端子的使用
端子 端子1插入端子和端子排定义插入端子和端子排定义 (4)1.1 插入端子.......................................................4 1.2 插入端子排定义.................................................5 2创建和编辑端子排创建和编辑端子排 (7)2.1 创建端子排.....................................................7 2.2 创建具有预定义属性的端子排.....................................9 2.3 编辑端子排....................................................13 2.4 编辑端子排的属性..............................................15 3创建和编辑端子创建和编辑端子 (17)3.1 创建端子......................................................17 3.2 创建具有预定义属性的端子......................................19 3.3 编辑端子......................................................23 4确定端子排结构确定端子排结构 (25)4.1 生成功能模板..................................................25 4.2 删除功能模板..................................................27 5添加或删除排附件添加或删除排附件 (30)5.1 显示排附件....................................................30 5.2 添加栏附件....................................................30 5.3 删除栏附件....................................................33 6 端子排序端子排序..................................................................................................................................................35 7 端子编号端子编号..................................................................................................................................................37 8 移动端子移动端子..................................................................................................................................................39 9 编辑端子目标编辑端子目标..........................................................................................................................................40 10生成短连接生成短连接..............................................................................................................................................42 10.1在一个端子上生成鞍型跳线 (42)11 定义多层端子定义多层端子 (44)只能在特定的扩展阶段使用该功能。
