互感器在运行中的常见故障与处理方法
互感器在运行中的常见故障与处理方法
电压互感器在运行中的常见故障包括内部发热、温度过高、内部放电、发出焦臭味、冒烟着火、套管破裂放电等。
对于这些故障，可以采取以下处理方法：
1.退出可能误动的保护及自动装置，断开故障电压互感器二次开关。
2.将检查的电压互感器故障的详细情况汇报调度，听候调度命令。
3.如果电压互感器故障严重，如高压侧绝缘已损坏，只能用断路器
切除故障，应尽量用倒母线运行方式的方法隔离故障，否则，只能在不带电情况下拉开隔离开关，然后恢复供电。
严禁用隔离开关切除带故障的电压互感器。
4.如果电压互感器三相或故障相的高压保险已熔断，可以拉开隔离
开关隔离故障。
5.如果发现电压互感器故障为内部异常音响（如放电声），判断可以
进行由双母倒单母运行情况下，在征得调度同意前提下，进行倒母线操作，然后由母联断路器切除故障电压互感器。
6.如果发现电压互感器内部放电声剧烈或其它严重故障情况下，在
判断准确后，严禁在未停电情况下再次靠近故障电压互感器，应按设备紧急停电方法处理，然后汇报调度及工区事故处理情况。
7.对于电压互感器的故障处理完后，应注意合上电压互感器二次并
列开关，重新投入所退出的保护和自动装置。
8.如果是电压互感器的二次开关因二次回路故障而跳开时，严禁将
PT二次并列运行，该PT所带的有可能误动的保护立即退出运行。

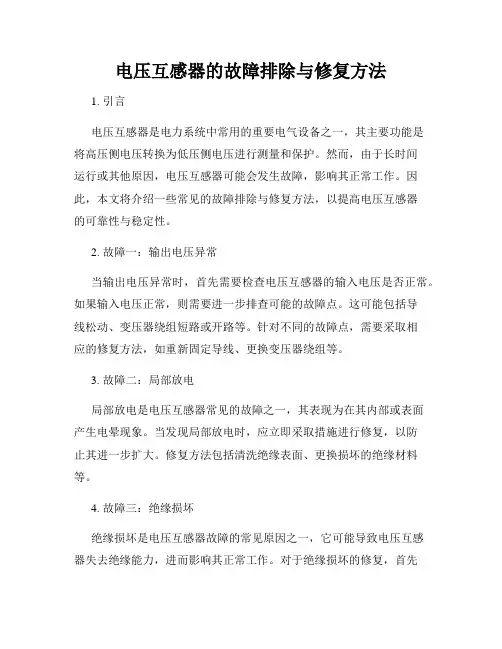

电压互感器的故障排除与修复方法
电压互感器的故障排除与修复方法1. 引言电压互感器是电力系统中常用的重要电气设备之一，其主要功能是将高压侧电压转换为低压侧电压进行测量和保护。
然而，由于长时间运行或其他原因，电压互感器可能会发生故障，影响其正常工作。
因此，本文将介绍一些常见的故障排除与修复方法，以提高电压互感器的可靠性与稳定性。
2. 故障一：输出电压异常当输出电压异常时，首先需要检查电压互感器的输入电压是否正常。
如果输入电压正常，则需要进一步排查可能的故障点。
这可能包括导线松动、变压器绕组短路或开路等。
针对不同的故障点，需要采取相应的修复方法，如重新固定导线、更换变压器绕组等。
3. 故障二：局部放电局部放电是电压互感器常见的故障之一，其表现为在其内部或表面产生电晕现象。
当发现局部放电时，应立即采取措施进行修复，以防止其进一步扩大。
修复方法包括清洗绝缘表面、更换损坏的绝缘材料等。
4. 故障三：绝缘损坏绝缘损坏是电压互感器故障的常见原因之一，它可能导致电压互感器失去绝缘能力，进而影响其正常工作。
对于绝缘损坏的修复，首先需要确定具体的绝缘故障点，可以通过绝缘阻抗测量等方法进行判断。
然后，采取适当的修复措施，如更换绝缘材料、修复绝缘层等。
5. 故障四：温升过高电压互感器在长时间运行过程中，可能由于环境温度过高或负载过大导致其温升过高。
对于这种故障，首先需要降低电压互感器所处环境的温度，例如增加通风设备等。
其次，检查负载情况，适当调整负载使其在额定范围内。
若以上措施无效，则需更换耐高温的绝缘材料以提高电压互感器的承载能力。
6. 故障五：压力异常电压互感器具有较高的压力耐受能力，然而在异常情况下，例如外界环境突然发生压力变化，电压互感器可能会出现压力异常的故障。
对于这种情况，需要检查电压互感器的外壳是否存在破损、泄漏等情况，并及时进行修复或更换。
7. 结论电压互感器作为电力系统中重要的测量设备，其正常运行对于电力系统的稳定性和安全性至关重要。
电压互感器的常见故障及处理方法-secret
电压互感器的常见故障及处理方法1.电压互感器本体故障电压互感器内部故障，电路导线受潮、腐蚀及损伤使二次绕组接线短路，发生一相接地短路及相见短路等，犹豫短路点在二次保险前面，故障点在高压保险熔解断之前不会自动隔离。
2．电压互感器本体故障处理方法退出可能误动作的保护及自动装置，断开故障电压互感器二次开关（或拔掉二次保险），电压互感器三相或一相高压保险已熔断，可以拉开隔离开关隔离故障高压保险未熔断高压侧绝缘未损坏的故障，可以拉开隔离开关，隔离故障；所装高压保险上有合格的限流电阻时，可以根据现场规程规定，拉开隔离开关，隔离眼中故障电压互感器；应尽量利用倒运行方式隔离故障，否则在不带电的情况下拉开隔离开关，然后恢复供电。
3．交流电压回路断线故障电压回路中，常见的故障是一、二次保险熔断或解除不良而断路。
二次回路中常见的有：保险熔断或接触不良、一次隔离开关辅助接点接触不良、电压切换回路断线或接触不良，回路中发生短路等。
这些故障使继电保护及自动装置失去交流电压，可能误动作，同时表计指示不正确。
（1）某一线路报出“电压回路断线”信号的情况。
1）象征及原因。
某一线路报出“电压回路断线”信号，警铃响，该线路的标记指示降低为零，保护失去交流电压，断线闭锁装置做东。
故障：交流电压小母线及以上回路和设备无问题，故障只应在与线路有关的二次回路部分。
主要原因有：保护及仪表用电压切换回路断线、接触不良。
2）处理这种故障原因时应特别注意，距离保护在交流电压断线情况下，直流操作电源断开，重新合上时，可能会误动跳闸。
曾发生过距离保护在交流电压断线时，断线闭锁装置动作，因直流操作保险断续性的接触不良误动作跳闸事故。
因此，这种情况下，距离保护未退出时，不能装拔直流操作保险。
（2）交流“电压回路断线”、保护“直流电压回路断线”的处理方法1）检查电压切换继电器（交流电压回路中的1ZJ、2ZJ）接点未闭合的原因a．可以在一次主电路运行母线（在合闸位置的母线侧隔离开关）相对应的切换继电器上，测量线圈两端电压。
电压互感器常见故障与处理
电压互感器常见故障与处理(一)电压互感器回路断线1.由于电压互感器的高、低侧熔断器熔体熔断,若高压侧熔体熔断,应拉开电压互感器入口隔离开关,更换熔体,并检查在高压侧熔断器前有无异常现象。
测量电压互感器的绝缘电阻,确认良好后,方可送电。
若低压侧熔体熔断,应立即更换，并保证熔体容量与原来相同，不得增大。
如再次熔断,应查明原因，及时修复。
若一时找不出故障原因,应调整有关设备的运行方式。
在检查高、低压熔断器时,必须做好安全措施,以确保人身安全，并防止保护装置误动作。
2.回路接线松动或断线,应紧固接线螺钉,并找出有无断线现象。
3.电压切换回路辅助触点及电压切换开关接触不良,应仔细检查回路各辅助接头及开关本身的接触情况，保证接触良好。
(二)电压互感器高压或低压熔断器熔断1.电压互感器低压电路发生短路,使低压侧熔体熔断,应立即更换同样规格的熔体,如果再次熔断,应查明原因后再进行处理。
2.高压电路相间、匝间或层间短路及一相接地等故障,使高压侧熔体熔断,应首先将电压互感器的隔离开关拉开,并取下低压侧熔体检查有无熔断。
在排除电压互感器本身故障或二次回路故障后,重新更换与原来相同规格的熔体,使电压互感器投入运行。
3.熔断器日久磨损也会造成高压或低压侧熔体熔断,应定期进行检查。
4.由于某种原因,电路中的电流和电压发生突变,此时引起的铁磁谐振,使电压互感器励磁电流增大几十倍,会使高压侧熔体迅速熔断。
5.电压互感器低压侧发生短路,当低压侧熔体未熔断时,因励磁电流增大,使高压侧熔体熔断。
6.当系统发生单相间歇性电弧接地故障时,将会产生高压电,使电压互感器的铁心很快饱和,励磁电流急剧增加,使熔体熔断。
互感器的常见故障及处理
互感器的常见故障及处理一、1. 电压互感器有下列故障现象之一,应立即停用：1 高压保险连续熔断两次指10kV电压互感器；2 内部发热,温度过高；3 内部有放电“噼叭”声或其它噪声；4 内部发出焦臭味、冒烟、着火；5 套管严重破裂放电,套管、引线与外壳之间有火花放电；6 GIS互感器设备有漏气或SF6气体压力低于最小运行压力值；2. 发现电压互感器有上述严重故障,其处理程序和一般方法为：1 退出可能误动的保护及自动装置,断开故障电压互感器二次开关或拔掉二次保险;2 电压互感器三相或故障相的高压保险已熔断时,可以断开,隔离故障;3 高压保险未熔断,高压侧绝缘未损坏的故障,可以断开隔离开关,隔离故障;4 高压保险未熔断,电压互感器故障严重,高压侧绝缘已损坏, 禁止使用隔离开关或取下熔断器来断开有故障的电压互感器, 只能用断路器切除故障,然后在不带电情况下断开隔离开关,恢复供电;5 故障隔离,一次母线并列后,合上电压互感器二次联络,重新投入所退出的保护及自动装置;6 电压互感器着火,切断后,用干粉、1211灭火器灭火;3. 10kV电压互感器一次侧熔丝熔断的处理：1 现象：熔断相的相电压降低或接近零,完好相电压不变或略有降低,有功无功表指示降低;2 处理：断开电压互感器隔离开关,取下低压熔丝,做好安全措施后,检查外部无故障,更换同一规格的一次熔丝;若送电时发生连续熔断,此时可能互感器内部有故障,应该将电压互感器停用;4. 10kV电压互感器二次侧熔丝熔断的处理：1 现象：1 电压互感器对应的电压回路断线信号表示,警铃响;2 故障相相电压指示为零或偏低,有功、无功表指示为零或偏低;2 处理方法：1 检查二次电压回路的保险器是否熔断或接触不良;2 如果不是保险器的问题,应立即报告值班调度员;3 检查电压回路有无接头松动或断线现象;4 如找不到原因,故障现象又不能消除,应立即进行停电检查;5. 110kV电压互感器的事故处理：110kV及以上电压互感器一次侧无熔断器保护, 二次侧用低压自动开关来断开二次回路的短路电流;1 现象：母线电压表、有功功率表、无功功率表降为零；主电压回路断线,母线电压回路断线信号,距离保护振荡闭锁；2 处理：立即汇报调度；退出该母线上的线路距离保护出口连接片；试送电压互感器二次侧自动开关,若不成功应及时报告上级领导；不准将电压互感器在二次侧并列,以免扩大事故;二、电流互感器1. 电流互感器有下列故障现象时,应立即停用,但事后必须立即报告值班调度员及有关人员：1 有过热现象；2 内部有臭味、冒烟；3 内部有严重的放电声；4 外绝缘破裂放电；5 GIS互感器设备有漏气或SF6气体压力低于最小运行压力值；2. 电流互感器二次开路故障的处理：1 现象：1 电流互感器声音变大,二次开路处有放电现象;2 电流表、有功功率表和无功功率表指示为零或偏低,电度表不转或转速缓慢;2 处理方法：1 立即把故障现象报告值班调度员;2 根据故障现象判断开路故障点;3 根据现象判断是测量回路还是保护回路;如怀疑是差动回路时,应立即停运差动保护;4 在开路处进行连通或靠电流互感器侧进行短接,带有差动保护回路的,在短接前应先停用差动保护;5 开路处不明显时,应根据接线图进行查找;若通过表面检查不出时,可以分段短路电流互感器二次或分别测量电流回路各点的电压来判断;6 若无法带电短接时,应立即报请值班调度员停电处理;7 检查二次回路开路的工作,必须注意安全,使用合格的绝缘工具;8 在故障范围内,应检查容易发生故障的端子及元件,检查回路有工作时触动过的部位;9 对检查出的故障,能自行处理的,如接线端子等外部元件松动、接触不良等,可立即处理,然后投入所退出的保护;若开路故障点在互感器本体的接线端子上,对于10kV及以下设备应停电处理;10 若是不能自行处理的故障如互感器内部,或不能自行查明故障,应报上级派人检查处。
电压互感器常见故障及处理方法
电压互感器常见故障及处理方法1.绝缘故障：电压互感器的绝缘材料可能会因长时间的使用或外部环境因素而退化，导致绝缘性能变差。
这可能会导致绕组与绕组、绕组与地之间的绝缘击穿。
处理方法包括定期进行绝缘检测，及时更换绝缘材料，保持干燥清洁的环境。
2.比率误差：电压互感器的比率误差是指测量输出值与实际输入值之间的差异。
这可能是由于互感器绕组中的匝数比设计值偏离、铁芯磁路中的磁阻变化等原因引起的。
处理方法包括定期进行校准，可采用标准电压源进行比较测量，然后校正互感器的参数。
3.短路故障：由于电力系统中可能出现瞬态的短路故障，电压互感器在此过程中可能会受到较大的过电压冲击，导致绕组短路或绝缘击穿。
处理方法包括安装过电压保护装置，如耐压装置、避雷器等，以降低过电压对互感器的影响。
4.零序故障：由于电力系统中的地故障或不均衡负荷等原因，电压互感器的零序电流可能会增大，导致互感器损坏。
处理方法包括安装零序电流保护装置，监测电流的不平衡和接地故障，及时采取措施保护互感器。
5.温升故障：电压互感器的长期运行会产生一定的热量，如果散热不良或负荷过大，温度会升高，导致互感器过热。
处理方法包括改善散热条件，增加散热装置，合理设计互感器的结构和材料，以降低温升。
6.频率响应故障：电压互感器的频率响应特性可能受到负载和绝缘等因素的影响，导致测量结果的频率响应不准确。
处理方法包括定期进行频率响应测试，根据测试结果调整互感器的设计参数，改善其频率响应特性。
总之，为保证电压互感器的可靠运行，需要定期检测和维护，确保其绝缘性能、比率、短路、零序、温升和频率响应等方面的正常工作。
对于故障的处理，需要根据具体情况进行相应的维修、更换或调整，以确保电力系统的安全稳定运行。
电压互感器的常见故障分析
电压互感器的常见故障分析电压互感器是电力系统中常见的一种电力测量设备，用于将高压电力系统中的高电压转化为对低压计量装置可测得的低电压信号，因此是确保电力系统稳定运行和正常检测的重要组成部分。
然而，在使用电压互感器的过程中，经常会遇到各种各样的故障，这些故障可能会导致电力系统稳定性下降，成为生产安全事故的潜在风险。
本文将介绍电压互感器的常见故障分析。
电压互感器使用中可能会遇到的常见故障1.电压互感器连接方式故障电压互感器的接线方式很多，如星形接线、三角形接线等，不同的接线方式会导致互感器性能的差异，需要对接线方式进行正确的选择和设置。
如果接线方式错误或者连接不好，会导致互感器的电气连接不完整，出现电流不稳定或者电压不一致等问题。
2.绝缘失效故障电压互感器的绝缘失效是最常见的故障之一，主要是因为电压互感器通常被长时间、频繁地使用，其内部的绝缘材料容易老化或破损，从而导致外电场对内部绝缘的破坏。
这时，如果不及时检测和更换互感器，会给电力系统造成很大的安全隐患。
3.烧毁或损坏故障由于电力系统电压巨大，电压互感器的电路强度非常大，一旦电源过载，就会导致烧毁或损坏情况的发生。
这时需要及时更换互感器才能避免由于电力系统暴增导致的风险。
4.机械损坏故障在互感器组装和维护过程中，可能会出现机械损坏故障，比如互感器引线的折断、接头松动等。
这些机械故障在安装、维护和拆卸工作中时不时会发生，因而需要有合格的维护人员进行及时的维修。
5.参数偏差故障电压互感器在使用的过程中，可能会出现参数偏差的情况，这种故障一般是在设备寿命过长或频繁使用导致的。
这种情况下，用户需要及时更换互感器，以免影响电力系统的正常运行。
电压互感器故障的检测与处理在电压互感器出现故障时，需要及时检测和处理，以下是几种常见的检测方法及维修处理：1.电压互感器的电气参数检测电压互感器在使用中，需要对其电气参数进行定期测量和检测，以了解互感器的电气参数是否正常，以及是否出现故障。
电压互感器常见的故障和故障分析
电压互感器常见的故障和故障分析
1.外观损坏
故障分析：
外观损坏会导致绝缘材料暴露在空气中，引起绝缘老化、绝缘击穿等问题，使电压互感器的性能下降，甚至完全失效。
2.绝缘击穿
绝缘击穿常见于绝缘材料老化、污秽、受潮等情况下。
当电压互感器的绝缘系统遭到异常电压冲击时，会在绝缘材料上形成放电路径，导致绝缘失效。
故障分析：
绝缘击穿会导致电压互感器失去隔离功能，可能使高电压泄漏到低电压端，造成严重的安全事故，甚至损坏其他设备。
3.绝缘材料老化
长期运行、高温、电压冲击等因素会使电压互感器的绝缘材料老化，导致绝缘强度下降。
故障分析：
绝缘材料老化使得电压互感器的绝缘性能下降，容易引发绝缘击穿等故障，严重时可能导致设备完全失效。
4.内部接线松动
故障分析：
内部接线松动会导致电压互感器测量误差增大，甚至对电网产生影响，影响电力系统的正常运行。
5.过电压损坏
电力系统中的瞬态过电压、过电流等异常情况会对电压互感器造成损坏。
故障分析：
过电压损坏会导致电压互感器内部元件烧毁，降低其测量精度和可靠性，甚至完全失效。
综上所述，电压互感器常见的故障包括外观损坏、绝缘击穿、绝缘材
料老化、内部接线松动和过电压损坏等。
针对这些故障，可以通过定期检查、维护和更换受损部件来预防和修复。
此外，为了保证电压互感器的正
常运行，应严格按照操作规程操作，避免过载、过电压等异常运行条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器的常见故障及处理方法
1.电压互感器本体故障
电压互感器内部故障，电路导线受潮、腐蚀及损伤使二次绕组接线短路，发生一相接地短路及相见短路等，犹豫短路点在二次保险前面，故障点在高压保险熔解断之前不会自动隔离。
2．电压互感器本体故障处理方法
退出可能误动作的保护及自动装置，断开故障电压互感器二次开关（或拔掉二次保险），电压互感器三相或一相高压保险已熔断，可以拉开隔离开关隔离故障
高压保险未熔断高压侧绝缘未损坏的故障，可以拉开隔离开关，隔离故障；所装高压保险上有合格的限流电阻时，可以根据现场规程规定，拉开隔离开关，隔离眼中故障电压互感器；应尽量利用倒运行方式隔离故障，否则在不带电的情况下拉开隔离开关，然后恢复供电。
3．交流电压回路断线故障
电压回路中，常见的故障是一、二次保险熔断或解除不良而断路。
二次回路中常见的有：保险熔断或接触不良、一次隔离开关辅助接点接触不良、电压切换回路断线或接触不良，回路中发生短路等。
这些故障使继电保护及自动装置失去交流电压，可能误动作，同时表计指示不正确。
（1）某一线路报出“电压回路断线”信号的情况。
1）象征及原因。
某一线路报出“电压回路断线”信号，警铃响，该线路的标记指示降低为零，保护失去交流电压，断线闭锁装置做东。
故障：
交流电压小母线及以上回路和设备无问题，故障只应在与线路有关的
二次回路部分。
主要原因有：保护及仪表用电压切换回路断线、接触
不良。
2）处理这种故障原因时应特别注意，距离保护在交流电压断线情况下，直流操作电源断开，重新合上时，可能会误动跳闸。
曾发生过距离保
护在交流电压断线时，断线闭锁装置动作，因直流操作保险断续性的
接触不良误动作跳闸事故。
因此，这种情况下，距离保护未退出时，
不能装拔直流操作保险。
（2）交流“电压回路断线”、保护“直流电压回路断线”的处理方法1）检查电压切换继电器（交流电压回路中的1ZJ、2ZJ）接点未闭合的原因a．可以在一次主电路运行母线（在合闸位置的母线侧隔离开关）相对应的切换继电器上，测量线圈两端电压。
若电压正常，可能为继电器接点未
接通（多次发生操作后），也可能是继电器线圈断线。
b．电压很低，而操作电源正常，则可能是隔离开关的辅助接点（1QS、2QS）接触不良，或回路中的连接端子出问题。
2）检查电压切换继电器接点闭合的原因。
应测量电压的小母线的引入端子和保护回路的交流电压是否正常。
若小
母线引入端子电压(A630)正常，而保护回路的交流电压（A710）不正常,
可能是切换继电器接点接触不良，或端子排、接线柱等有断线点或接触不良。
3）处理时注意防止交流电压回路短路，分别情况如下处理：
a.如发现端子线头、辅助接点接触有问题，可自行处理，打开保护继电器，
防止保护误动作
b.不能自行处理的赢汇报调度和有关上级，退出可能误动的保护。
c.若属隔离开关辅助接点接触不良，不可采用黄永隔离开关操作机构的方
法以及防止带电拉隔离开关，造成事故
（3）高压保险熔断的主要原因。
a)系统发生单相间歇性弧光接地。
由于此时会出现过电压（可达相电
压的2.5~3倍），使电压互感器铁芯饱和，励磁电流急剧增加使高压
保险熔断。
由此可知在报接地信号时，有系统接地信号，可直接怀
疑高压保险是否熔断。
b)铁磁谐振过电压。
系统在操作单相接地或断线故障时，在一定条件
下，可能产生铁磁谐振，也出现过电压，励磁电流正大十几倍，使
高压保险熔断。
c)电压互感器内部短路接地、严重的出现匝间短路等故障。
d)
保险未熔断。
