在图的四个电路图中
电路初探-课堂练习题
课后提高1．要想电路中得到持续的电流，必须满足两个条件：第一： ；第二： ．2．如右图，在开关和小灯泡之间连接两个金属夹A 和B ，在两个金属夹之间分别接入硬币、塑料尺、铅笔 芯、橡皮，闭合开关后，能使小灯泡发光的是〔 〕 A ．硬币和橡皮 B ．硬币和铅笔芯 C ．橡皮和塑料尺 D ．铅笔芯和塑料尺3．如下图，当开关闭合时，发生的现象是：⑴灯正常发光；⑵灯不亮；⑶电源会被烧坏；⑷灯会被烧坏。
其中正确的选项是〔 〕A ．⑴B ．⑵C ．⑶和⑷D ．⑵和⑶4．下面的电路图中，开关S 闭合后，能使小灯泡L 1和L 2都正常发光的图是〔 〕5．〔2021湛江〕中考期间某考场，分别由两保管，只有当两把钥匙都插入钥匙孔〔相当于闭合开关〕电动门才会翻开，单独使用某一把钥匙不能使门翻开．图4中符合要求的电路是〔 〕6.请按以下图所示的电路连接情况，在方框内画出对应的电路图B CD第11题 第12题电路连接的根本方式〔1〕课堂作业1．把电路的元件 的电路叫串联电路．在串联电路中，电流只有 路径，通过一个元件的电流 通过另一个元件，用电器工作相互之间 〔影响或不影响〕；把电路的元件 的电路叫并联电路．在并联电路中，电流有 路径，通过一个元件的电流 通过另一个元件，用电器工作相互之间 〔影响或不影响〕． 2．〔2021成都〕图示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A 是吹风机，B 是电热丝。
将插头插入插座，假设只闭合开关S l ，电吹风 吹出的是____风；假设将开关S l 、S 2都闭合，电吹风吹出的是____风。
〔填“热〞或“冷〞〕 3.马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是〔 〕A ．串联的B ．并联的C ．可能是串联的，也可能是并联的D ．不能确定是何种连接方式4．生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是〔 〕A ．串联的B ．可能是串联也可能是并联的C ．并联的D ．电灯与插座间是串联的，其它用电器是并联的 5．如下图，以下电路中，开关同时控制电灯和电铃的是 〔 〕6．左图是小明连接的实验电路，他连接这个电路依据的电路图是图中的 ( ) 7〔 〕8．(2021北京)某种电脑键盘清洁器有两个开关，开关S 1只控制照明用的小灯泡L ，开关S 2只控制吸尘用的电动机M 。
2019北京海淀初三(上)期中物理含答案
2019北京海淀初三（上）期中物理一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）1．（2分）国际单位制中电流的单位是（ ）A．库仑（C）B．安培（A）C．伏特（V）D．欧姆（Ω）2．（2分）通常情况下，下列物质属于导体的是（ ）A．橡胶B．塑料C．玻璃D．钢尺3．（2分）在图所示的四个电路图中，连接正确的是（ ）A．B．C．D．4．（2分）无人机已被应用于诸多领域，如图所示是一款四翼无人机，在无人机匀速上升过程中，下列说法正确的是（ ）A．动能增加B．动能不变C．重力势能不变D．机械能不变5．（2分）下列实例中，通过做功改变物体内能的是（ ）A．用热水袋暖手，手的温度升高B．将荔枝浸在冰水混合物里降温C．用锯条锯木头，锯条温度升高D．用酒精灯加热使水温升高6．（2分）图所示的各电路中，各开关闭合后，灯泡L1与L2并联的是（ ）A．B．C．D．7．（2分）在下列事例中，能表明分子在不停地运动的是（ ）A．扫地时尘土飞扬B．寒冬时雪花飞舞C．房间内烟雾缭绕D．糖块在水中溶化8．（2分）如图所示，当滑片向左移动时，可以使滑动变阻器接入电路的电阻变大的接法是（ ）A．B．C．D．9．（2分）火车在两节车厢之间有两间厕所，只有当两间厕所的门S1、S2都关上时（相当于闭合开关），车厢中指示牌内的指示灯才会发红光，显示“有人”字样，如图所示，提醒旅客两间厕所内都有人。
在下列所示四个电路图中符合上述设计要求的是（ ）A．B．C．D．10．（2分）如图所示，某同学从塑料滑梯滑下来后，头发丝一根根竖起，形成“怒发冲冠”的有趣现象，下列分析正确的是（ ）A．摩擦过程中，产生了新的电荷B．竖起的头发丝不带电，但是滑梯带负电荷C．竖起的头发丝带异种电荷D．竖起的头发丝带同种电荷11．（2分）关于电流和电压，下列说法正确的是（ ）A．只要导体中有电荷运动，就会形成电流B．只有自由电子的定向移动才能形成电流C．电路中只要有电流，就一定有电压D．电路中只要有电压，就一定有电流12．（2分）某同学家的电饭锅原理电路如图所示，S1是温控开关，它可使电饭锅处于“加热”或“保温”状态，R1、R2是发热板上的两个电阻，已知R1＜R2．下列说法正确的是（ ）A．S闭合、S1断开时，R1两端电压大于R2两端电压B．S闭合、S1断开时，通过R1、R2的电流相等C．S、S1都闭合时，总电阻最大D．S、S1都闭合时，通过R1的电流小于S闭合、S1断开时的电流13．（2分）某同学探究铅笔芯的电阻大小与哪些因素有关，他选取了两根横截面积不同、长度和材料均相同的铅笔芯a、b，利用图8中的器材设计实验，下列说法不正确的是（ ）A．可以通过灯泡的亮度反映铅笔芯电阻的大小B．可以探究铅笔芯的电阻大小与横截面积是否有关C．可以探究铅笔芯的电阻大小与长度是否有关D．可以用电压表代替小灯泡反映笔芯电阻的大小14．（2分）电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏，通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
初中复杂电路图练习题及答案
初中复杂电路图练习题及答案一、单选题1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是A．只有L1发光 B．只有L2发光C．L1 、L2都发光D．L1 、L2都不发光2、如图四个电路图中，与下面实物图对应的是3、如图所示的电路，下列分析正确的是A．若S1、S2、S3都闭合时，则L1 、L2并联B．若S1、S2、S3都闭合时，则L1 、L2串联 C．S3断开、S1、S2闭合，L1 、L2并联 D．S1闭合、S2、S3断开，L1 、L2串联4、如图所示的四个电路中，开关能使L1 、L2两盏灯同时发光和熄灭的是A BC D5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 A．安全用电的原则是不接触低压带电体，不靠近高压带电体 B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大 D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用、关于物体的导电性能，下列说法中正确的是A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后A．L1发光，L2不发光 B．L1不发光，L2发光 C． L1 和 L2都发光D．L1 和 L2都不发光8、在下图中，两灯泡组成并联的电路的电路图是A B CD9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 A、家用电器不能工作 B、家用电器的寿命会缩短 C、人接触家用电器时可能发生触电事故 D、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。
初三物理电路图习题(含答案)
况是
。
L 1 和 L 2 的发光情
（ 2）针 对 上述现 象，该 电路存在 的问题
是
。
（ 3）图上只改动一根导线， 使两只电流表分别
测干路和支路的电流。 （要求： 在需改动的导线
上画 “×”，用笔将改动后的导线画出， 导线不
许交叉）
答案
题号 1
2
3
4
5
6
7
8
答案 A
C
D
D
B
D
D
C
13、串， D 14、并，任意一盏路灯坏了不影响其他路灯工作
B．2 和 3 D．4 和 5
12、在图所示的电路中，要使 L1 发亮 ( )
A 、只闭合开关 S1
B、只闭合开关 S2
C、三个开关都闭合
D、只闭合开关 S2 和 S3
二、填空题（每题 4 分，共 16 分）
13、如图所示 ,若连接 B 、C 接线柱，则 L 1 、L 2
与 B 连接，接线柱 C 与
(
)
A 、家用电器不能工作
B、家用电器的寿命会缩短
C 、人接触家用电器时可能发生触电事故
D 、家用电器消耗电能会增加
10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利
用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声
敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断
19、如图所示，将 L1 和 L 2 并联，用 S1 控制 L 1，用 S 同时控制 L1 和 L 2，按要求在下面画出 电路图。
L1
S1
S2
L2 20、按要求连图，要求：灯泡 L1 和 L 2 并联，开关控制二个灯泡。

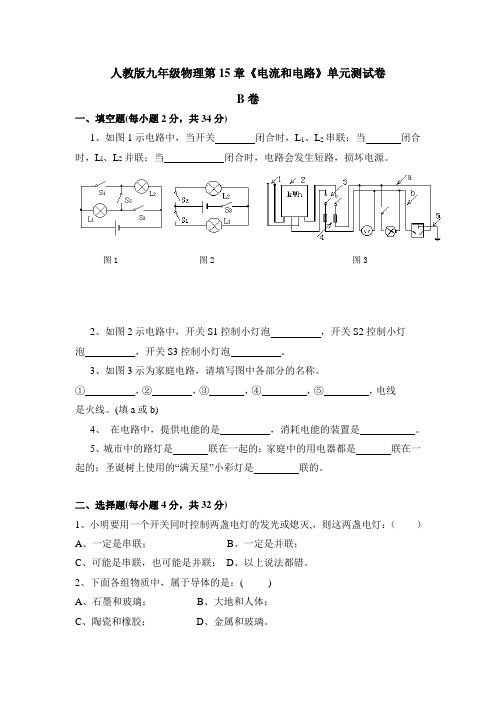

人教版九年级物理第15章《电流和电路》达标测试B卷(附答案)
人教版九年级物理第15章《电流和电路》单元测试卷B 卷一、填空题(每小题2分，共34分)1、如图1示电路中，当开关 闭合时，L 1、L 2串联；当 闭合时，L l 、L 2并联；当 闭合时，电路会发生短路，损坏电源。
2、如图2示电路中，开关S1控制小灯泡 ，开关S2控制小灯泡 ，开关S3控制小灯泡 。
3、如图3示为家庭电路，请填写图中各部分的名称。
① ，② ，③ ，④ ，⑤ ，电线_____是火线。
(填a 或b)4、 在电路中，提供电能的是 ，消耗电能的装置是 。
5、城市中的路灯是 联在一起的；家庭中的用电器都是 联在一起的；圣诞树上使用的“满天星”小彩灯是 联的。
二、选择题(每小题4分，共32分)1、小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯：（ ） A 、一定是串联； B 、一定是并联； C 、可能是串联，也可能是并联； D 、以上说法都错。
2、下面各组物质中，属于导体的是：( ) A 、石墨和玻璃； B 、大地和人体； C 、陶瓷和橡胶； D 、金属和玻璃。
图1图2图33、下面的电路图中，属于并联电路的是：（ ）4、小珊按图示电路进行探究实验，将电流表先后串联在A 、B 、C 处，当开关闭合后，电流表的读数： （ ）A ．Ａ处最大；B ．Ｂ处最大；C ．Ｃ处最大；D ．三处都是一样大。
5、小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯：（ ）A ．一定是并联的； C ．有可能是并联,也有可能是串联的；B ．一定是串联的； D ．有的串联,有的并联。
6、当有人触电时，下列做法正确的是：（ ）A ．立即用手将触电人拉开； C ．立即打电话报警；B ．赶快切断电源或用干木棍将电线挑开； D ．赶快去喊电工来处理。
7、在图的四个电路图中，与实物图对应的是：（ ）8、在下列的四幅图中，能遵守安全用电原则，不会引起触电的是：（ ）第4题三、实验题(共16分)1、1、 （6分）小丽同学进行探究实验的电路如图所示，她用电流表分别在A 、B 、C 三处测得电流如下表。
2020～2021学年九年级物理上册3-2电路精选练习【含答案】新版教科版
第2节电路一、夯实基础1、（2019·吉水县外国语学校初三开学考试）在如图所示的电路中，正确的电路组成是（）A． B． C．D．【答案】C【解析】电路通常是由电源、用电器、开关、导线组成。
A图中没有用电器，不是正确电路；B图中电源被短路，不是正确电路；C图符合要求，是正确的电路；D图中没有电源，不是正确电路。
故选C。
2、（2020·山东天桥·初三三模）为了形象、简单地表示实际电路的情况，我们常用规定地符号表示电源、开关、用电器等电路元件。
如图所示，其中电路元件的规定符号正确的是（ ）A．干电池 B．交叉相连的导线C．电动机D．开关【答案】C【解析】电源的电路元件符号是正确的，但正、负极标错了，应是“长线为正极”，A错误；实物是交叉相连的导线，符号为：，B错误；电动机的电路元件符号正确，C正确；开关的电路元件符号如图：，D错误。
故选C。
3、（2019·成都市泡桐树中学初三期中）如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（）A．用电器B．电源C．开关D．导线【答案】B【解析】要使用电器工作，电路中必须要有电源，插入金属片的水果能使二极管发光，说明在这个电路中插入金属片的水果能提供电压，它相当于电源。
故选B。
4、（2020·全国课时练习）给蓄电池充电时，蓄电池相当于_____ （填“用电器”或“电源”）；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了_____的故障。
【答案】用电器短路【解析】给蓄电池充电时消耗电能，相当于用电器；用导线把干电池、小灯泡和开关连接成一个电路，用电器只有小灯泡一个，开关闭合后，小灯泡不发光说明没有电流通过小灯泡，但一会儿电池发热，说明有电路中很大的电流，即把电源的正负两极没有经过用电器直接连接起来，造成了短路，同时也对灯泡短路。
电路识别练习(答案)
1、一般家庭的卫生间都要安装照明灯和换气扇。
使用时，有时需要各自独立工作，有时需要它们同时工作。
在下图所示的电路，你认为符合上述要求的是 D2、图2所示的电路中，开关S 闭合后，三盏电灯并联的电路是 B3、在图3所示的四个电路图中，开关S 闭合后，三个电阻都是并联的是D4、在图4所示的四个电路图中，三盏灯属于并联的电路图是 A5、在图5所示的四个电路图中，三盏灯属于并联的电路图是 BL 1 L 2 S L 3L 1 L 3 S L 2 L 1L 2 L 3 S L 3 L 1 L 2S A B C D图 4图1图3图5ASBSCSDS6、要直接测定灯泡L2的电压，在下列几种电路中正确的是C7、如图7所示用电流表测量L1中的电流，正确的是D8、在图8中所示的电路图中，能用电压表正确测出灯Ll两端电压的是B9、在图9所示的电路中,由于开关的闭合与断开,可造成电路结构A的各种变化,若使L1、L2并联, 应：A、闭合K1、K3、K4, 断开K2；B、闭合K1、K2、K4, 断开K3；C、闭合K1、K4, 断开K3、K4；D、闭合K1、K2、K3, 断开K4。
10、如图10所示的电路中，三盏灯泡始终完好。
当开关S断开时，三盏灯都发光；当S 闭合DA、E1 、E2、E3都不亮 B、E1、E2、E3都亮C、E2 不亮，E1、E3亮 D、E1、E2不亮，E3亮11、在如图11所示的电路中，当开关Ｓ闭合时，电压表测：AA、测R1两端的电压 B、测R2两端的电压C、测R1和R2两端的总电压 D、测电源的电压图6图8图7图9图11图1012、如图12所示，开关S 闭合后仍发光的灯是 E2 13、在图13中，电路是 串 联的，电压表测量 R 两端的电压。
14、在图14中，电路是 串 联的，电压表V1测量 R1 两端的电压。
电压表2测量 R 2 两端的电压。
15、在图15中，电路是 串 联的，电压表V1测量 R1 两端的电压。
九年级物理上册13.2电路的组成和连接方式精选练习(含解析)(新版)粤教沪版
第2节电路的组成和连接方式精选练习一．夯实基础1．如图所示的四个电路中，属于并联电路的是（）【答案】C【解析】A．选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，故A不符合题意；B．选项图中三盏灯泡是串联的，故B不符合题意；C．选项三盏灯泡的两端分别连在一起，它们是并联在一起的，故C符合题意；D．选项该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，故D不符合题意。
故选C。
2．如图所示的四个电路图中，开关S闭合后，电源可能被损坏的电路是（）【答案】C【解析】C选项开关闭合后，导线将电源两极直接连在一起，即电源短路，故会损坏电源；D选项开关闭合后，L1被短路，电路为L2的基本电路。
故选C。
3．如图，为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的电路图是（）【答案】B【解析】A．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故A不符合题意；B．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故B符合题意；C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故C不符合题意；D．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故D不符合题意。
故选B。
4．由一个电源．两个小灯泡．一个开关和若干导线组成的电路中，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是（）A.如果两灯都不亮，则两灯一定是串联B.如果两灯都不亮，则两灯一定是并联C.如果只有一盏灯亮，则两灯一定是串联D.如果只有一盏灯亮，则两灯一定是并联【答案】D【解析】ABC．由一个电源．两个小灯泡．一个开关和若干导线组成的电路可能是串联电路，开关控制整个电路，开关断开亮灯都不亮，也可能是并联电路，当开关接在干路上，也可以控制两盏灯同时亮同时灭，故ABC错误；D．如果开关接在支路上，当开关断开时只有一盏灯灭，故D正确。
2020-2021学年度苏科版九年级物理上册期末综合复习——第13章电路初探
13章电路初探一、选择题1．在下图所示的四个电路图中，闭合开关S后，电路能正常工作的是（）A．B．C．D．2．下列关于电源与用电器说法正确的是A．电源是把化学能转化为电能的装置B．电源是把其它形式的能转化为电能的装置C．充电电池只能作电源，不能作用电器D．用电器是产生电能的装置3．家用冰箱的用电部分主要是电动压缩机和照明灯泡。
其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。
下列电路符合要求的是（）A．B．C．D．4．如图所示，开关S闭合时，可能发生的现象是（）A．L1发光、L2不发光B．L1被短路C．L2被烧坏D．电池被烧坏5．根据生活中的现象进行推论是我们常用的思维方法。
下列推论正确的是（）A．根据两灯各自的电压相等推论两灯一定是并联B．根据通过两灯的电流相等推论两灯一定是串联C．根据拧下一个灯泡，另一个灯泡依然发光推论两灯不可能串联D．根据拧下一个灯泡，另一个灯泡也熄灭推论两灯不可能串联6．如图所示的电路图中，闭合开关电流表A1、A2的示数分别如图所示，则下列说法中正确的是（）A．灯L1、L2是串联B．电压表测量电源两端的电压C．通过灯L1的电流是0.5AD．通过灯L2的电流是0.2A7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．1.2A 1.2A C．0.3A 0.3A D．1.2A 0.3A 8．图所示的电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.3A，则下列判断正确是（）A．通过灯L1的电流为0.5AB．通过灯L1的电流为0.2AC．通过电路总电流为0.8AD．通过灯L2的电流为0.2A9．水轮机中的“水流”相当于电路中的（）A．电源B．电压C．电流D．导线10．在下列器件中，全部为用电器的是（）A．微波炉、电线、空调器B．洗衣机、电脑、开关C．日光灯、电风扇、电视机D．电铃、干电池、白炽灯二、填空题11．城市中的路灯是_______在一起的；路由器，是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，接口之间是______的．（选填“串联”或“并联）12．两盏不同型号的小灯泡L1、L2，并联时通过它们的电流比为2：3，如果将灯L1、L2与另一个小灯泡L3组成串联电路，则通过L1、L2的电流比为________．13．有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上．现将该仪器固定在一辆汽车上，当汽车启动时，____亮（选填“红灯”或“绿灯”）；当汽车急刹车时，____亮（选填“红灯”或“绿灯”）．14．如图所示，闭合______________，电阻R1、R2组成并联电路．15．如图所示，电源电压由两节干电池组成，闭合开关后只有一盏灯亮，电压表的示数为3伏，则可能的原因是________．16．在两个小灯泡串联且都发光时，取下其中一个小灯泡，你观察到的现象是_______；再串联一个小灯泡，你观察到的现象是_______．如两个小灯泡并联且都发光时，取下其中一个小灯泡，你观察到的现象是_______；再并联一个小灯泡，你观察到的现象是_______．17．右图是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会通风，选择开关S同时与_______两触点接触时，电动机送出来的是热风．18．如图所示为某宾馆的房卡插槽．只有把房卡插入槽中，房间内的灯和插座才能有电，房卡的作用相当于一个_____（填电路元件）接在电路中，房间内的灯和插座是_____联的．19．某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。
专题3 电流表、电压表使用与测量对象(解析版)
专题3 电流表、电压表使用与测量对象的判断电流表、电压表是电学最基本的测量仪器，是要求学生会正确使用的，并且是中考必考的电学仪器。
而准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。
电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。
一、电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当于断路（电压表的内阻很大）例题1（2021山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
【答案】正负接线柱反接改接小量程。
【解析】连接好电路，闭合开关，发现电流表指针向左偏转（即反偏）至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接；纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
考点透视迷津点拨与点对点讲【点拨】电流表、电压表在为接入电路时，指针不指在0刻度线处，需要调零；使用过程中，如果指针反偏，说明电流表、电压表正负接线柱接反；如果偏转角度过大（甚至超量程），说明所选量程偏小；如果偏转角度过小（只偏转几个小格），说明所选量程偏大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在图的四个电路图中，哪一个电路图是正确的（）
A、B、C、D、
考点：电路图及元件符号．分析：正确的电路图包括电源、用电器、开关、导线等四部分元件，用电器不能短路也不能断路．解答：解：A、两灯串联，被短路，不正确；
B、两灯并联，被短路，不正确；
C、两灯并联，不断路也不短路，正确；
D、两灯并联，不断路也不短路，正确．
故选C、D．点评：掌握完整电路的四个组成部分，会判断短路和断路．
请依据下图所示的电路，画出电路图．
根据实物图的连接，电路图的画法是从电源正极开始，依次将灯泡、开关、电流表画出，最后回到电源负极即可．解答：解：由实物图的连接知：电流从电源的正极流出，经开关后，进灯泡，再经电流表回到电源的负极．如图所示：
点评：知道电路图的正确画法，会根据实物图画出正确的电路图．。
