地理信息系统复习重点
地理信息系统考试复习要点
GIS－地理信息系统考试复习要点1.数据是客观事物（包括概念）的数量、时空位置及相互关系的抽象表示，是未加工的原始材料信息是有用和有意义的数据，是数据的内容和解释，是现实世界在人们头脑中的反映。
它以文字、数据、符号、声音、图像等形式记录下来，进行传递和处理,为人们的生产，建设，管理等提供依据。
信息的特点:客观性，适用性，传输性，共享性。
二者关系：①数据是信息的表达、载体，信息是数据的内涵②数据经过加工才能变成有效的信息，同样的数据经过不同的处理过程，可变成不同的信息。
③由于数据和信息之间的紧密联系，通常并不严格区分数据和信息。
地理信息的概念：表征地理系统诸要素的数量、质量、分布特征、相互联系和变化规律的数字、文字、图像和图形等的总称。
地理信息的特点、意义：①属于空间信息，其位置的识别是与数据联系在一起的，这是地理信息区别于其它类型信息的最显著的标志。
②具有多维结构的特征，即在二维空间的基础上实现多专题的第三维结构，而各个专题型实体之间的联系是通过属性码进行的，这就为地理系统各圈层之间的综合研究提供了可能。
③时序特征十分明显，因此可以按照时间尺度将地理信息划分为超短期的(如台风、地震)、短期的(如江河洪水、秋季低温)、中期的(如土地利用、作物估产)、长期的(如城市化、水土流失)、超长期的(如地壳变动、气候变化)等。
这对地理事物的预测、预报，从而为科学决策提供依据很重要。
认识地理信息的区域性、多层次性和动态变化的特征对建立地理信息系统，实现人口、资源、环境等的综合分析、管理、规划和决策具有重要意义。
2.地理信息系统简称为GIS，Geographical Information System。
是以地理空间数据库为基础，在计算机软硬件的支持下，对空间相关数据进行采集、管理、操作、分析、模拟和显示，并采用地理模型分析方法，适时提供多种空间和动态的地理信息，为资源环境研究和地理决策服务而建立起来的计算机技术系统。
【GIS】地理信息系统复习资料
第一章绪论1、信息的特点1)信息的客观性2)信息的适用性3)信息的传输性4)信息的共享性2、数据处理：即对数据进行收集、筛选、排序、归并、转换、存储、检索、计算，以及分析、模拟和预测等操作。
3、地理信息的特点:1）空间分布性2）具有多维结构的特征3）时序特征十分明显4、地理数据：是与地理环境要素有关的物质的数量、质量、分布特征、相互联系和变化规律的数字、文字、图像和图形等的总称。
5、地理信息系统：它是在计算机硬、软件系统支持下，对整个或部分地球表层（包括大气层）空间中的有关地理分布数据进行采集、储存、管理、运算、分析、显示和描述的技术系统。
6、简述GIS的构成。
它的的基本功能有哪些？硬件系统、软件系统、空间数据库、应用模型、用户基本功：数据采集与编辑、数据存储与管理、数据处理与变换、空间分析和统计、产品制作与显示、二次开发和编辑。
第二章地理信息系统的数据结构1、矢量表示法：采用一个没有大小的点（坐标）来表达基本点元素。
2、栅格表示法：采用一个有固定大小的点（面元）来表达基本点元素。
3、空间数据的基本特征。
1)属性特征：描述空间对象的特性，即是什么。
如对象的类别、等级、名称、数量等。
2)空间特征：描述空间对象的地理位置以及相互关系，又称几何特征和拓扑特征，前者用经纬度、坐标表示，后者用拓扑关系表示，如交通学院与电力学院相邻等。
3)时间特征：描述空间对象随时间的变化。
4、拓扑关系的类型1）拓扑邻接：相同拓扑元素之间的关系。
2）拓扑关联：不同拓扑元素之间的关系。
3）拓扑包含：同类但不同级元素之间的关系。
5、空间数据拓扑关系意义1）根据拓扑关系，不需要利用坐标或距离，可以确定一种地理实体相对于另一种地理实体的空间位置关系。
2）有利于空间要素的查询。
3）可以利用拓扑关系数据作为工具，重建地理实体。
6、建立如下图所示的拓扑关系的全显式表达。
（方向自己给定）弧段与结点关系表多边形与弧段关系表结点与弧段关系表弧段与多边形7、栅格数据单元值的确定方法有哪些？①中心点法：②面积占优法：③重要性法：④百分比法：8、如何确定合理的网格尺寸？为了逼近原始数据精度，除了采用这几种取值方法外，还可以采用缩小单个栅格单元的面积，增加栅格单元总数的方法。
地理信息系统复习知识点
第一章绪论1.1地理信息系统的概念数据：指输入到计算机并能被计算机进行处理的数字、文字、符号、声音、图像等符号信息：信息是现实世界在人们头脑中的反映。
它以文字、数据、符号、声音、图像等形式记录下来，进行传递和处理,为人们的生产，建设，管理等提供依据。
信息的特性：客观性、适用性、传输性、共享性数据和信息的关系：数据是信息的表达、载体，信息是数据的内涵，是形与质的关系地理信息：地理信息是指与研究对象的空间地理分布有关的信息，它表示地理系统诸要素的数量、质量、分布特征，相互联系和变化规律的图、文、声、像等的总称。
地理信息的特征：空间特征属性特征时序特征地学信息：指与人类居住的地球有关的信息都是地学信息，具有无限性、多样性、灵活性等特点。
地理信息与地学信息的区别：主要在于信息源的范围不同，地理信息的信息源是地球表面的岩石圈、水圈、大气圈和人类活动等；地学信息所表示的信息范围更广泛，不仅来自地表，还包括地下、大气层甚至宇宙空间。
GIS定义：是由计算机硬件、软件和不同的方法组成的系统，该系统设计用来支持空间数据的采集、管理、处理、分析、建模和显示，以便解决复杂的规划和管理问题。
GIS的内涵：1.GIS的物理外壳是计算机化的技术系统2.GIS的对象是地理实体3.GIS的技术优势4.GIS的相关学科1.2地理信息系统的组成GIS由系统硬件、系统软件、空间数据、应用人员、应用模型五大要素组成1.3.地理信息系统的功能和应用GIS基本功能：1.数据采集与编辑2.数据存储与管理3.数据处理与变换4.空间查询与分析5.数据显示与输出GIS的应用功能：资源管理区域和城乡规划灾害监测环境评估作战指挥交通运输宏观决策1.4地理信息系统的发展国际GIS发展状况：上世纪60年代:开拓阶段—注重空间数据的地学处理70年代: 巩固阶段—注重空间信息的管理80年代:技术突破阶段—注重空间分析与决策支持90年代至今:社会化阶段—注重空间信息的社会化服务我国GIS发展状况：20世纪70年代：准备阶段GIS先驱呼吁，初定理论基础，进行可行性GIS试验20世纪80年代：起步阶段GIS科研人员进行理论探索、规范探讨和试验软件开发20世纪90年代：发展阶段专题研究，GIS应用大发展新世纪至今：产业化阶段国家计划和科研项目，中国信息产业与标准化与国际接轨当代GIS发展动态：1、3S集成技术2、网络GIS更加流行3、三维GIS更富有吸引力第二章地理信息系统的数据结构第一节地理空间及其表达地理空间（Geographic space）：是指物质、能量、信息的存在形式在空间形态、结构过程、功能关系上的分布、格局及其在时间上的延续。
地理信息系统课程重点复习提纲
地理信息系统课程重点复习提纲一、填空：1、GIS的英文全称：geographic information systems2、在GIS中计算机硬件包括：中央处理器、存储器、外部储存介质、输入输出设备、网络传输设备3、GIS中的计算机软件包括：系统软件、GIS专业软件4、空间信息的基本特征：空间位置特征、属性特征、时态特征5、专题地图内容表示方法：符号法、等值线法、质底法和范围法、基于统计资料的方法P236二、解释概念1、信息：是向人们或机器提供关于现实世界新的事实的知识，是数据、消息中所包含的意义，它不随载体的物理设备形式的改变而改变。
特点：客观性、实用性、传输性、共享性。
2、数据结构：（P38）具体指同一类数据元素中各元素之间的相互关系，包括三个组成成分：数据的逻辑结构，数据的存储结构和数据的运算。
3、数字高程模型：（P170）（Digital elevation model，简称DEM）：是以（x,y）为自变量的高程z数据的有序集合。
常用的DEM有两种形式：一种称为高程矩阵，高程数据布满覆盖整个区域的方格网的网格，相当于高程的栅格数据；一种称为DEM的高程数据布满覆盖整个区域的三角网网点，实际上就是TIN数据。
4、不规则三角网：（P84）（Triangulated irregular network,简称TIN）：TIN由基于离散数据样点直接构造，即直接采用不规则样点构成的三角形作为空间分析的地面单元。
TIN的网眼结构本身适应于数据的实际分布，即在空间数据或事件密度较高的区域，TIN的地面单元即分析单元自然地小而密；反之则变大而疏。
5、数字地形模型：是在一个区域内，以密集的地形模型点的坐标（x，y，z）表达地面形态的有序数值阵列。
（是地形表面形态属性信息的数字表达，是带有空间位置特征和地形属性特征的数字描述。
是描述地面特性的空间分布的有序数值阵列。
）6、空间数据插值：是指通过已知点或分区的数据，推求任意点或分区数据的处理及其方法。
地理信息系统概念复习

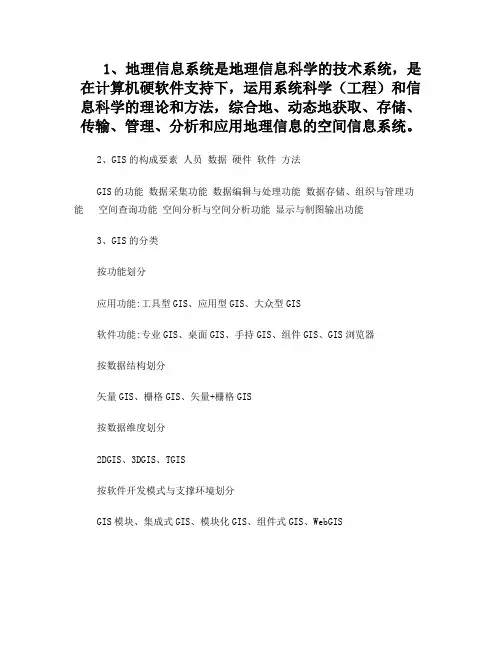

1、地理信息系统是地理信息科学的技术系统，是在计算机硬软件支持下，运用系统科学（工程）和信息科学的理论和方法，综合地、动态地获取、存储、传输、管理、分析和应用地理信息的空间信息系统。
2、GIS的构成要素人员数据硬件软件方法GIS的功能数据采集功能数据编辑与处理功能数据存储、组织与管理功能空间查询功能空间分析与空间分析功能显示与制图输出功能3、GIS的分类按功能划分应用功能:工具型GIS、应用型GIS、大众型GIS软件功能:专业GIS、桌面GIS、手持GIS、组件GIS、GIS浏览器按数据结构划分矢量GIS、栅格GIS、矢量+栅格GIS按数据维度划分2DGIS、3DGIS、TGIS按软件开发模式与支撑环境划分GIS模块、集成式GIS、模块化GIS、组件式GIS、WebGIS4、空间坐标系统地球上的任何一点都有其相应的空间位置,对该位置进行度量,则需要建立坐标系统。
坐标系统是以地球参考椭球为依据建立的,一般采用几种方式:大地坐标(地理坐标)系统用经纬度表示地面点位的球面坐标。
空间直角坐标系统投影坐标系统（平面坐标系统）使用地图投影方法，建立地球表面和平面上点的函数关系，使地球表面上任一点由大地/地理坐标（L,B）确定的点，在平面上必有一个与它对应的点，平面任一点的位置可以采用平面坐标或极坐标表示。
线性参考系统5、地图投影把曲面上地理对象影射到平面的有效方法实质就是按照一定的数学法则，将地球椭球面上的经纬网转换到平面上，建立地面点位的地理坐标（B,L）与地图上相对应的平面直角坐标（X,Y）之间一一对应的函数关系。
6、地图是遵循相应的数学法则，将地球（也包括其他星体）上的地理信息，通过科学的概括，并运用符号系统表示在一定载体上的图形，以传递它们的数量和质量在空间和时间上的分布规律和发展变化。
7、比例尺按照一定的数学法则，运用符号系统，经过制图概括，经有用信息缩小表示。
数字比例尺数字式即用阿拉伯数字表示文字比例尺文字式用文字注解的方法表示图解比例尺图解式用图形加注记的形式表示图解式包括：直线比例尺斜分比例尺和复式比例尺。
地理信息系统的复习资料
地理信息系统的复习资料地理信息系统（Geographic Information System，简称GIS）是一个以地理空间数据为基础，通过数据采集、储存、管理、处理、分析、展示等功能，来帮助人们获取、理解和利用地理信息的工具。
在现代社会中，GIS已经广泛应用于城市规划、环境保护、农业生产、交通运输等领域。
一、GIS的基本概念和原理1. GIS的定义和组成：GIS包括硬件、软件、数据和人员四个基本组成部分，通过这四个部分的协调配合，实现对地理信息的集成管理和空间分析。
2. GIS数据的类型和特点：GIS数据可以分为栅格数据和矢量数据两种类型。
栅格数据以像元为单位，适合表达连续分布的现象；矢量数据以点、线、面为要素，适合表达离散型的地理对象。
3. GIS数据的获取和采集：GIS数据的获取可以通过GPS全球定位系统、遥感影像、地面调查等方式进行，数据的采集需要注意数据准确性和数据完整性的要求。
二、常用GIS软件和工具1. ArcGIS：ESRI公司开发的ArcGIS是目前应用最广泛的GIS软件，包括ArcMap、ArcCatalog、ArcScene等多个组件，具有强大的数据处理和分析能力。
2. QGIS：QGIS是一个开源的GIS软件，兼容多种操作系统，并且提供了丰富的插件和扩展功能，使用方便且功能强大。
3. Google Earth：谷歌的地理信息浏览器，提供卫星影像、地图、三维模型等地理信息的浏览和查看功能。
三、GIS分析方法和应用1. 空间查询：GIS可以通过空间查询实现对特定区域、特定属性的地理对象进行查询和提取，便于进行目标定位和区域统计等分析。
2. 空间分析：GIS可以通过空间分析方法，如缓冲区分析、叠加分析、栅格分析等，来探索地理现象的分布规律和空间关联关系。
3. 地理决策支持系统：GIS在城市规划、土地利用规划等领域中可以提供决策支持功能，通过评估不同规划方案的效果，帮助决策者制定科学合理的规划措施。
山东省考研地理学复习资料地理信息系统重点内容总结
山东省考研地理学复习资料地理信息系统重点内容总结山东省考研地理学复习资料——地理信息系统重点内容总结地理信息系统（Geographic Information System, 简称GIS）是一种集地理空间数据获取、存储、管理、分析、展示等功能于一体的技术系统。
在山东省考研地理学复习中，地理信息系统是一个重要的考点。
本文将针对地理信息系统的重点内容进行总结，旨在帮助考生全面理解和掌握该知识点。
一、地理信息系统的定义与发展历程地理信息系统是指在计算机软、硬件的支持下，对地理空间数据进行获取、存储、管理、分析、展示的一种综合技术体系。
它以地理空间数据为基础，通过数据的组织、管理和分析，实现对地理问题的研究与应用。
地理信息系统的发展历程可以追溯到20世纪60年代。
随着电子计算机的应用发展与空间信息技术的日益成熟，地理信息系统开始逐渐走向实用化阶段。
在中国，地理信息系统的发展起步较晚，但在改革开放以来逐渐得到了重视与发展。
二、地理信息系统的技术要素地理信息系统包含以下几个技术要素：地理空间数据、地理数据库、地理信息获取与输入、地理信息查询与分析、地理信息输出与表达。
1. 地理空间数据地理空间数据是地理信息系统的核心，包括地理位置数据和属性数据。
地理位置数据以地图投影或其他空间坐标系的形式表示，如经纬度、地方坐标等；属性数据则是描述地点特征的数据，如人口密度、气温、土壤类型等。
2. 地理数据库地理数据库是地理信息系统的数据基础，它将地理空间数据及其属性以结构化的方式进行组织和管理，以方便地理信息的存储和检索。
3. 地理信息获取与输入地理信息获取与输入是指通过空间遥感、全球定位系统（GPS）、测量仪器等手段获取地理信息，并将其输入到地理信息系统的工作过程。
4. 地理信息查询与分析地理信息查询与分析是地理信息系统的核心功能之一，它通过对地理数据的查询、统计、空间分析等操作，以实现对地理现象和问题的研究与解决。
5. 地理信息输出与表达地理信息系统可以将分析结果以各种形式输出与表达，如地图制作、报表输出、数据可视化等，以满足用户的需求。
地理信息系统重点整理
---------------------------------------------------------------最新资料推荐------------------------------------------------------地理信息系统重点整理地理信息系统1.数据和信息的定义：数据是人类认识过程的直接记录或原始素材，而信息是对数据的解释，是对数据加工后的有认识意义的结果。
2.信息的特性：客观性、实用性、传输性、共享性3.地理空间数据和信息的三个基本特征：①空间位置特征②属性特征③时态特征4.地理信息系统区别于一般信息系统的几个主要特点（不能只写五个标题）：①地理空间数据和信息的特殊复杂性地理信息系统的属性数据或信息，是除空间位置及关系以外，所有描述地物自然或人文属性的定义或定量的数据或信息，正相当于一般信息系统所处理的数据和信息。
②必须具备科学可视化功能可视化功能是地理信息系统的必要条件，而一般信息系统可以没有可视化功能，这是地理信息系统区别于一般信息系统的另一个主要特点。
可视化，或科学可视化，已成为现代科学中的热门话题，指通过图形图像等可以看见并认证的手段，来形象表现科学数据的构架和内涵。
大量研究表明，可视化能极大地提高信息、知识的理解和传播效率。
③区域性和多层次地理信息系统以地理空间数据和信息为处理对象；而地理空间数据和信息又通常以区域为单位来组织，因此，1/ 13区域性是地理信息系统的天然特征。
地理信息系统还具有鲜明的层次性，层次性包含两个含义，一个是不同比例尺的区域层次，地球上的区域层次是很多的。
另一个是描述地理要素的专题层次，或图层。
④数据量较大地理信息系统的数据量大，第一来自于它的区域性、多层次特点；第二也是因为地理信息系统包括可视化表达所必须的图形图像数据，而图形图像数据所涉及的数据量经常是很大的。
⑤注重空间分析地理信息系统和所有信息系统一样，必须具备分析功能，以提取有用之信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章地理信息是指有关地理实体的性质、特征和运动状态的表征和一切有用的知识。
基本特征:空间,属性,时序地理数据:各种地理特征和现象间关系的符号化表示,包括空间位置、属性特征、时态特征。
空间数据:以地球表面空间位置为参照的自然、社会、、和人文经济景观数据,可以是图形、图像、文字、表格和数字等。
空间特征是指地理实体的空间位置及其相互关系;属性特征表示地理实体的名称、类型和数量等;时间特征指实体随时间而发生的相关变化。
空间数据特征:空间特征;非结构话特征;空间关系特征;多尺度与多态性;分类编码特征;海量数据特征。
空间查询:空间查询是GIS最基本的功能,包括已知属性查图形,已知图形查属性及多种条件的综合查询。
拓扑叠加:通过将同一地区两个不同图层的特征相叠加,建立新的空间特征,易于进行多条件的查询检索、地图裁剪、地图更新和应用模型分析等。
缓冲区建立:它是研究根据数据库的点、线、面实体,自动建立各种类型要素的缓冲多边形,用以确定不同地理要素的空间接近度或邻近性。
Gis:是在计算机硬、软件系统支持下,对现实世界的研究和变迁的各类空间数据及描述这些空间数据特性的属性进行采集、储存、管理、运算、分析、显示、和描述的技术系统。
组成:硬件,软件,地理数据(空间分析模型,地理空间数据库),人员。
功能:数据采集监测编辑、数据处理、数据存储与组织、空间查询与分析特征:数据的空间定位;空间数据关系处理的复杂性;海量的数据管理能力。
地理信息系统按其内容可以分为三大类:1专题地理信息系统:是具有有限目标和专业特点的地理信息系统;2区域地理信息系统:主要以区域综合研究和全面信息服务为目标;3地理信息系统工具:它是一组具有图形图像数字化、存储管理、查询检索、分析运算和多种输出等地理信息系统基本功能的软件包。
第三章空间数据模型:概念:是关于现实世界中空间实体及其相互间联系的概念。
种类:场模型:用于描述空间中连续分布的现象;要素模型:用于描述各种空间地物;网络模型:可以模拟现实世界中的各种网络。
地理空间:指物质、能量、信息的存在形式在形态、结构过程、功能关系上的分布形式和格局及其在时间上的延续。
时空数据模型:研究如何有效地表达、记录和管理现实世界的实体及其相互关系随时间不断发生的变化。
三种可能:属性变化,其空间坐标或位置不变;空间坐标或位置变化,而属性不变;空间实体或现象的坐标和属性都发生变化。
CASe工具是计算机信息系统结构化分析、数据流程描述、数据实体关系表达、数据字典与系统原型生成、原代码生成的重要工具,在非空间型计算机信息系统的设计与建立中有着较为广泛的应用。
各向同性场:一个场中的所有性质都与方向无关。
空间自相关:是空间场中的数值聚集程度的一种量度。
栅格数据模型:是基于连续覆盖的,它是将连续空间离散化,即用二维覆盖或划分覆盖整个连续空间。
欧氏空间:许多地理现象模型建立的基础就是嵌入在一个坐标空间中,在这种坐标空间中,根据常用的公式就可以测量点之间的距离及方向,这个带坐标的空间模型。
它把空间特性转换成实数的元组特性,两维的模型叫做欧氏平面。
拓扑属性:它研究在拓扑变换下能够保持不变的几何属性。
空间指标量算:定量量测区域空间指标和区域地理景观间的空间关系是地理信息系统特有的能力。
指标包括:几何指标,自然地理参数,人文地理参数。
曼哈顿距离:纬度差加上经度差旅行时间距离:从一个城市到另一个城市的最短的时间可以用一系列指定的航线来表示词典距离:在一个固定的地名册中一系列城市中它们位置之间的绝对差值。
时空数据模型设计的基本指导思想:根据应用领域的特点和客观现实变化规律,折中考虑时空数据的空间/属性内聚性和时态内聚性的强度,选择时间标记的对象;同时提供静态、动态数据建模手段;数据结构里显式表达两种地理事件;时空拓扑关系一般指地理实体空间拓扑关系的拓扑事件间的时态关系。
体元:三维数据结构中,将地理实体的三维空间分成细小的单元。
第五章Gis数据:空间信息(位置,空间关系等等),非空间的属性信息,时间信息。
空间特征数据:记录的是空间实体的位置、拓扑关系和几何特征。
专题特征数据:专题特征指的是地理实体所具有的各种性质。
时间特征数据:指地理实体的时间变化或数据采集的时间等。
测量的尺度大致可以分成四个层次,由粗略至详细依次为:命名;次序;间隔;比例准确性:空间分辨率:分辨率是两个可测量数值之间最小的可辩识的差异。
那么空间分辨率可以看作记录变化的最小距离。
空间数据使用的过程中也会导致误差的出现,主要包括两个方面:一是对数据的解释过程,二是缺少文档。
数据误差类型:几何(点,线),属性,时间,逻辑。
元数据:是描述数据的数据。
对数据集的描述、数据质量的描述、数据处理信息的说明、数据转换方法的描述、数据更新、集成等说明。
作用:帮助数据生产单位有效地管理和维护空间数据、建立数据文档,并保证即使其主要工作人员离退时,也不会失去对数据情况的了解;提供有关数据生产单位数据存储、数据分类、数据内容、数据质量、数据交换网络及数据销售等方面的信息,便于用户查询检索地理空间数据;帮助用户了解数据,以便就数据是否能满足其需求做出正确的判断;提供有关信息,以便用户处理和转换有用的数据。
空间数据质量问题的来源:空间现象自身存在不稳定性;空间想象的表达;空间数据处理中的误差;空间数据使用中的误差。
空间数据质量的主要控制内容包括:(1)有准确定义的数据字典,以说明数据的组成,各部分的名称,表征的内容等;(2)保证数据逻辑科学地集成,如植被数据库中不同亚类的区域组合成大类区,这要求数据按一定逻辑关系有效的组合;(3)有足够的说明数据来源、数据的加工处理工程、数据解译的信息。
空间数据质量的主要控制方法:传统的手工方法,源数据方法、地理相关。
第六章空间数据获取的方式:数据转换,遥感数据处理,数字测量矢量电子地图与纸地图相比有如下优点:计算距离和标注地名符号快速准确;可对地图局部放大、全图缩小和移动显示、漫游功能很强;分层显示地图(当对地图上各种信息分不同层归类存放后,则可以显示某些层,关闭不显示的层);可以以图元为单位进行信息编缉修改,人机交互画线标注符号文字,删除地图上多余的信息;可以通过计算机网络进行电子地图传递,提供信息共享,传递的速度快,保密性强;如果能有效解决地图符号自动分割和识别问题,则能实现地图的智能矢量化。
这里智能化是指自动矢量化和自动标注符号,最佳路径优化选择和自动跟踪目标等。
矢量电子地图与纸地图相比有如下优点:相同信息量下前者的文件相对要小得多,图越复杂表现越明显;前者可以以图元为单位进行信息编缉修改删除,人机交互画线标注符号文字;后者只能以像素为基本单位(如矩形图像块)进行拷贝,移动和删除,即它的编辑功能很差;前者可对所有图元分层显示,后者只能做到对整图某区域(矩形区)的开窗显示控制。
地图数据:空间数据(或图形数据,)语义数据。
地图要素图形:面——可由环绕它们的线表示;也可以由其区域内的点表示;线——可离散化成为点的集合;点——则能用一对平面坐标系中的坐标来确定。
输入方式:手扶跟踪数字化(点方式,流方式(距离流和时间流))其他数据转换,键盘录入;鼠标输入;其他定点测量设备曲线离散化算法(压缩算法) 考过:道格拉斯——普克法:对每一条曲线的首末点虚连一条直线,求所有点与直线的距离,并找出最大距离值dmax,用dmax与限差D 相比:若dmax<D,这条曲线上的中间点全部舍去;若dmax≥D,保留dmax对应的坐标点,并以该点为界,把曲线分为两部分,对这两部分重复使用该方法。
垂距法:每次顺序取曲线上的三个点,计算中间点与其它两点连线的垂线距离d,并与限差D比较。
若d<D,则中间点去掉;若d≥D,则中间点保留。
然后顺序取下三个点继续处理,直到这条线结束。
光栏法:定义一个扇形区域,通过判断曲线上的点在扇形外还是在扇形内,确定保留还是舍去。
设曲线上的点列为{pi},i=1,2,…,n,光栏口经为d,可根据压缩量的大小自己定义。
几种方法的比较:大多数情况下道格拉斯——普克法的压缩算法较好,但必须在对整条曲线数字化完成后才能进行,且计算量较大;光栏法的压缩算法也很好,并且可在数字化时实时处理,每次判断下一个数字化的点,且计算量较小;垂距法算法简单,速度快,但有时会将曲线的弯曲极值点p值去掉而失真。
扫描矢量化流程:纸地图,扫描转换,拼接子地图,裁剪地图,图像处理矢量化,矢量图合成,矢量图编辑。
栅格图像转换为矢量地图:图像二值化:从原始扫描图像计算得到黑白二值图像;平滑:图像平滑用于去除图像中的随机噪声,通常表现为斑点;细化:细化将一条线细化为只有一个像素宽,细化是矢量化过程中的重要步骤,也是矢量化的基础;链式编码:链式编码将细化后的图像转换成为点链的集合,其中每个点链对应于一条弧段。
矢量线提取:将每个点链转化成为一条矢量线。
每条线由一系列点组成,点的数目取决于线的弯曲程度和要求的精度。
除了上述五个步骤以外,还需要一些处理以方便图像矢量化过程,如图像拼接和剪裁等等。
图像拼接:以两相邻地图图像的部分重叠区为基础,把它们合成为一幅整图的过程。
图像裁剪:把一幅图像裁成两两相邻的规则图块的过程称为地图裁剪。
图像细化预处理二值图像平滑:在将地图扫描或摄像输入时,由于线不光滑以及扫描、摄像系统分辨率的限制,使得一些曲线目标带来多余的小分支(即毛刺噪声);此外,还有孔洞和凹陷噪声。
采用模板去除图像细化:线细化,就是不断去除曲线上不影响连通性的轮廓像素的过程。
要求: 保证细化后曲线的连通性;细化结果是原曲线的中心线;保留细线端点. 算法: 1:对于栅格图像中的每个点p,进行如下操作:如果2≤N(p)≤6并且T(p)=1并且pNpSpE=0并且pWpEpS=0则标志p点;将所有被标志的栅格点赋值为0,如果没有被标志的点,则算法结束;对于栅格图像中的每个点p,进行如下操作:如果2≤N(p)≤6并且T(p)=1并且pNpSpW=0并且pWpEpN=0则标志p点;将所有被标志的栅格点赋值为0,如果没有被标志的点,则算法结束;转到第一步.链码:用曲线出发点坐标和线的斜率来描述二值线图形的一种方法。
拓扑关系内容:区域,如果多边形数据DIME数据模型,每个多边形可以用一组封闭的线来表示,而不需要记录封闭线上的所有点,避免两次记录相邻多边形的公共边界,这样减少了数据冗余;邻接性,另一种可以用拓扑描述的属性是多边形之间的相互邻接性;连通性是指对弧段连接的判别,连通性的建立和表现是网络分析的基础。
造成数字化错误的具体原因:遗漏某些实体;某些实体重复录入;定位的不准确。
错误主要形式:伪节点:使一条完整的线变成两段,造成伪节点的原因常常是没有一次录入完毕一条线;悬挂节点,如果一个节点只与一条线相连接,那么该节点称为悬挂节点;碎屑:条带多边形一般由于重复录入引起,由于前后两次录入同一条线的位置不可能完全一致,造成了“碎屑”多边形。
