液压与液力传动试题及答案
液压传动练习题及答案
液压传动第一章练习题一、填空题1、液压传动的工作原理是( )定律。
即密封容积中的液体既可以传递( )，又可以传递( )。
2、液体传动是主要利用( )能的液体传动。
3、传动机构通常分为( )、( )、( )。
4、液压传动由四部分组成即( )、( )、( )、( ) 其中（）和（）为能量转换装置。
二、单项选择题1.液压系统中的压力取决于（）。
（A）负载（B）流量（C）速度（D）溢流阀2.液压传动装置的组成部分中，（）为能量转换装置。
（A）控制元件、辅助元件（B）动力元件、执行元件（C）泵和阀（D）油缸和马达3、将发动机输入的机械能转换为液体的压力能的液压元件是( )。
（A）液压泵（B）液压马达（C）液压缸（D）控制阀4、液压传动主要利用（）的液体传动。
（A）机械能（B）液体压力能（C）电能（D）气压能5.液压传动（）在传动比要求严格的场合采用。
（A）适宜于（B）不宜于（C）以上都不对6.将液体的压力能转换为旋转运动机械能的液压执行元件是( )。
（A）液压泵（B）液压马达（C）液压缸（D）控制阀7.以下选项中，（）不是液压传动的优点（A）操纵控制方便，可实现大范围的无级调速（B）可自动实现过载保护。
（C）容易实现机器的自动化（D）适宜在很高或很低的温度条件下工作。
8.以下选项中，（）是液压传动的优点（A）可自动实现过载保护。
（B）能得到严格的定比传动。
（C）液压传动出故障时容易找出原因。
（D）适宜在很高或很低的温度条件下工作。
9.将机械能转换为液体的压力能的液压执行元件是( )。
（A）液压泵（B）液压马达（C）液压缸（D）控制阀10.属于液压执行装置的是（）。
（A）液压泵（B）压力阀（C）液压马达（D）滤油器三、多项选择题1.以下哪些是液压传动的组成部分（）。
（A）液压泵（B）执行元件（C）控制元件（D）辅助元件2. 液体传动是以液体为工作介质的流体传动。
包括（）和（）。
（A）液力传动（B）液压传动（C）液压传动（D）机械传动3.传动机构通常分为( )。
液压传动试题三（有答案）
液压传动试题三（有答案）学年学期液压传动试题三（满分80分）⼀、填空（15分） 1．液压传动利⽤液体的________来传递能量；⽽液⼒传动利⽤液体的_______来传递能量。
2．对液压油来说，压⼒增⼤，粘度_________；温度升⾼，粘度_________。
3． 32号液压油是指这种油在40℃时的______粘度平均值为32mm 2/s 。
4．液压油的粘度有、和三种。
5．齿轮泵按照啮合形式可分为_________式和_________式两种。
6．液压泵按结构的不同可分为式、式和式三种；按单位时间内输出油液体积能否调节可分为式和两种。
7．流量控制阀中的调速阀是由阀和阀联⽽成。
8．理想液体是没有__________和不可__________的假想液体。
9．液压阀按⽤途分为______控制阀、_____控制阀和______控制阀。
10．液压缸按结构特点可分为______式、______式和______式三⼤类。
11．柱塞泵按柱塞排列⽅向不同分为__________和___________两类。
注意⾏为规范，遵守考试纪律12．绝对压⼒是以_______为基准进⾏度量，相对压⼒是以______为基准进⾏度量的。
⼆、简要回答下列问题（15分）1．液压传动系统由哪⼏部分组成？（2分）2．写出实际液体的伯努利⽅程，并说明公式中各项的物理意义。
（4分）3．解释层流、紊流，并说明⽤什么来判别（4分）4．简述溢流阀在液压系统中的应⽤。
（5分）三、绘制下列各曲线图（15分）1．液压泵的压⼒－理论流量、实际流量、容积效率和总效率特性曲线。
（5分）2．直动式和先导式溢流阀压⼒－流量特性曲线（3分）3．节流阀和调速阀的流量－压差特性曲线。
（3分）4．变量泵-定量马达式容积调速回路的转速－排量（n M－V p）、转矩－排量（T M－V p）特性曲线（4分）四、系统分析（15分）如下图所⽰的组合机床动⼒滑台上使⽤的⼀种液压系统。
液压传动考试试题及答案
液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（）定律。
即密封容积中的液体既可以传递（），又可以传递（）。
（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（），一种是（）。
（沿程压力损失、局部压力损失）3、液体的流态分为（）和（），判别流态的准则是（）。
（层流、紊流、雷诺数）4、我国采用的相对粘度是（），它是用（）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。
（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（）。
（缩小压力油出口）7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）。
（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（）环（）环和（）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。
（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。
（压力继电器12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（）容积调速回路（）容积调速回路、（）容积调速回路、（）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。
（内摩擦力，小，大）14、绝对压力等于大气压力（），真空度等于大气压力（）。
（+相对压力，－绝对压力）15、液体的流态分为（）和（）两种，判断两种流态的准则是（）。
（层流，紊流，雷诺数）16、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。
华南理工大学液压与液力传动试题汇总
题号一二三四五六七八总分得分评卷人．液压泵按结构形式可以分为、和三大类。
．液压传动主要是利用来实现液压能与机械能的变换，其中将机械能转换为液压能，将液压能转换为机械能。
液压泵按结构形式可以分为、和三大类。
、液压缸缓冲装置的原理是。
汽车主动空气动力悬架系统主要由传感器、、、等组成。
、气动逻辑元件按工作压力分为、和三种。
）非透穿型变矩器，其特征为；）正透穿型变矩器，其特征为；）负透穿型变矩器，其特征为。
、根据液力偶合器特性的不同，可以把它分为四种基本类型：、、和。
、相似液流是符合以下三个条件的液流：、和。
3、液压驱动系统中液压泵最大流量的确定是根据执行元件的（ ）(a)压力； (b)速度； (c)压力与速度。
4、进口节流调速回路的液压缸速度（ ）(a )不受负载影响； (b) 受负载影响； (c) 对液压泵出口流量有影响。
5、液压驱动系统中液压泵最大流量的确定是根据执行元件的（ ）(a)压力； (b)速度； (c)压力与速度。
6、对于液力偶合器的输入特性曲线，下列说法不正确的是（ ）(a) 它表示了泵轮力矩与泵轮转速之间的关系；(b)为通过坐标原点的抛物线；(c) 也称为无因次特性曲线。
三、判断题（每题2分，共14分）（ ）1、液压系统内的压力是取决于液压泵的规格。
（ ）2、消除齿轮泵困油现象的方法通常是在两侧盖板上开卸荷槽。
（ ）3、溢流阀保持出口压力基本不变，而减压阀保持进口处压力基本不变。
（ ）4、出口节流式和进—出口节流式调速回路都能承受“负方向”的负载（即与活塞运动方向相同的负载），进口节流式调速回路则要在其回路上设置背压阀后才能承受这种负载。
（ ）5、为了减少机械变速器的档数，通常选用综合式液力变矩器。
（ ）6、对于液压自动换档系统，可以通过控制强制低档阀，强制换入低档。
（ ）7、容积式调速回路没有节流损失和溢流损失，因而效率高。
四、简答题（每题4分，共20分）1、 试简述汽车ABS 的工作原理。
液压传动试题库
下图所示为组合机床动力滑台液压系统，它能实现滑台“快进—工进—死挡铁停留—快退—停止”工作循环。
分析系统并解答下列问题：1）填制电磁铁动作顺序表（通电为+，断电为－）：2）详细写出各工步时的进、回油油路走向。
答： 1）电磁铁动作顺序表：（每答对一个小空得0.5分，共计12.5分）2）各工部时的油路走向：（共计9.5分）Ⅰ、快进进油路：油箱→滤油器13→泵（左+右）→单向阀2→换向阀3左位→换向阀4右位→无杆腔 （1分）回油路：有杆腔→换向阀3左位→单向阀7→换向阀4右位→无杆腔（1分）Ⅱ、工进：进油路：油箱→滤油器13→泵（左）→单向阀2→换向阀3左位→调速阀5→无杆腔 （1分）回油路：有杆腔→换向阀3左位→顺序阀8→溢流阀9→油箱（1分）Ⅲ、死挡铁停留：进油路：油箱→滤油器13→泵（左）→单向阀2→换向阀3左位→调速阀5→无杆腔 （1分）回油路：有杆腔→换向阀3左位→顺序阀8→溢流阀9→油箱（1分）Ⅳ、快退：进油路：油箱→滤油器13→泵（左+右）→单向阀2→换向阀3右位→有杆腔 （1分）回油路：无杆腔→换向阀4右位→换向阀3右位→油箱 （1分）Ⅴ、原位停止：电磁铁均断电，换向阀3处于中位，左泵油液经溢流阀12、右泵油液经顺序阀10流回油箱。
（1.5分）例 1-9 将流量16/min q L =的液压泵安装在油面以下，已知油液的运动粘度20.11/cm s ν=，油液的密度3900/kg m ρ=，弯头处的局部阻力系数ξ=0.2，其他尺寸如图所示，求液压泵入口处的绝对压力。
（17分）解：由已知条件求得吸油管内的流速υ及雷诺数 Re 3224441610/0.85/(2)3.140.02600.020.8515452320(3)0.1110e ecx q m s m s d d R R υπυν--⨯⨯===⨯⨯⨯===〈=⨯分分液流为层流。
（2分）以液压泵的吸油口中心线为基准，对油箱液面和靠近泵的吸入口的截面列实际流体的伯努利方程（油箱液面处的流速 10υ=，压力1a p p =） 2211122212222(2)22(1)2a p p h h h g g p gh p p αυαυγγρυρ++=++++=++ 分分 式中p ———液流压力损失，包括沿程压力损失1p 和局部压力损失2p而1443242222222128(1)128900.0111021610/3.140.02601345/(1)(1)29000.850.2/265/(1)L p q d N m N m p N m N m μπρυξ--=⨯⨯⨯⨯⨯=⨯⨯==⨯=⨯= 分分分分 所以，泵的吸入口的压力为2125252()(1)1.013109009.810.7(134565)/1.0610/(2)a p p gh p p N m N m ρ=+-+⎡⎤=⨯+⨯⨯-+⎣⎦=⨯ 分分 10．如图2-8所示：液压泵从油箱内吸油，油面压力为1个标准大气压，已知吸油管直径为d = 6 cm ,流量q = 150 l/min ，油泵吸油口处的真空度为0.2 ×105 N/m 2，油的运动粘度为υ= 30×10-6 m 2 /s,ρ= 900kg/m 3,弯头处的局部阻尼系数ζ1= 0.2，管子入口处的局部阻尼系数ζ2 = 0.5，管道长度等于H ，试求泵的安装高度H 。

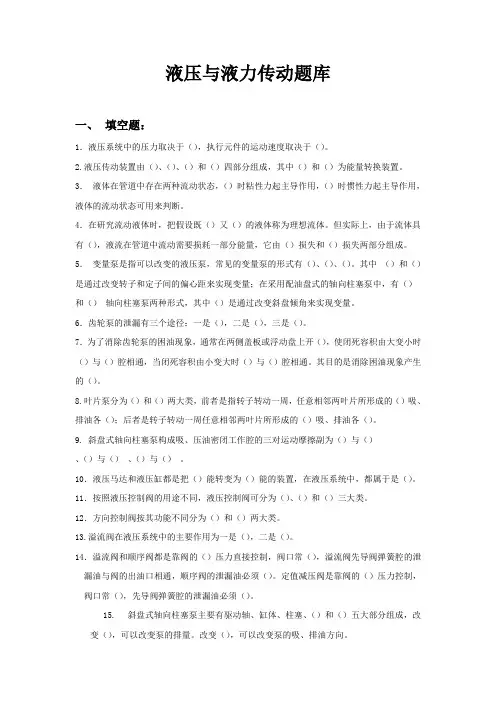

液压与液力传动 题库 复习题
液压与液力传动题库一、填空题：1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。
2.液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。
3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用来判断。
4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。
但实际上，由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。
5．变量泵是指可以改变的液压泵，常见的变量泵的形式有（）、（）、（）。
其中（）和（）是通过改变转子和定子间的偏心距来实现变量；在采用配油盘式的轴向柱塞泵中，有（）和（）轴向柱塞泵两种形式，其中（）是通过改变斜盘倾角来实现变量。
6．齿轮泵的泄漏有三个途径：一是（），二是（），三是（）。
7．为了消除齿轮泵的困油现象，通常在两侧盖板或浮动盘上开（），使闭死容积由大变小时（）与（）腔相通，当闭死容积由小变大时（）与（）腔相通。
其目的是消除困油现象产生的（）。
8.叶片泵分为（）和（）两大类，前者是指转子转动一周，任意相邻两叶片所形成的（）吸、排油各（）；后者是转子转动一周任意相邻两叶片所形成的（）吸、排油各（）。
9. 斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（）与（）、（）与（）、（）与（）。
10．液压马达和液压缸都是把（）能转变为（）能的装置，在液压系统中，都属于是（）。
11．按照液压控制阀的用途不同，液压控制阀可分为（）、（）和（）三大类。
12．方向控制阀按其功能不同分为（）和（）两大类。
13.溢流阀在液压系统中的主要作用为一是（），二是（）。
14．溢流阀和顺序阀都是靠阀的（）压力直接控制，阀口常（），溢流阀先导阀弹簧腔的泄漏油与阀的出油口相通，顺序阀的泄漏油必须（）。
定值减压阀是靠阀的（）压力控制，阀口常（），先导阀弹簧腔的泄漏油必须（）。
15.斜盘式轴向柱塞泵主要有驱动轴、缸体、柱塞、（）和（）五大部分组成，改变（），可以改变泵的排量。
液压传动试题
该回路是想组成防上卞滑回路，它要求液斥缸工进到位，立刻停止，但在实际操作时发现，当工进到位时, 换向阀处于中位时，液压缸并不停止，仍向下偏离指定位置一小段距离，碰伤刀具和工件，写出回路中各元件的名称。
元件5的结构形式为（）元件5的中位机能是（）型。
元件9的操纵方式为（）元件4的结构形式是（）。
图示的液压回路是典型的（）回路。
图中元件2和4构成的回路是（）回路。
该系统在工进时的调速回路为（）回路，阀10是接在液压缸的（）油路上。
在图于状态下，压力表显示的读数应是（）压力，其值为。
请完成电磁铁动作顺序表。
1、请写出该系统快进、工进和快退时的进、回油路线。
2、该回路是想组成防止I、•滑回路，它要求液压缸工进到位，立刻停止，但在实际操作时发现，当工进到位时，换向阀处于中位时，液压缸并不停止，仍向下偏离指定位置一小段距离，碰伤刀具和工件。
该系统故障产生的原因是什么？3、请提出你的改进措施，并画出改进后的液斥系统图。
液压系统的工作压力取决于负载。
解决齿轮泵困油现象瑕常用方法是开卸荷權。
减压阀不能作为背压阀使用。
液压机床中往往采用快速回路，它的主要目的是提高系统的工作效率。
如图所示，液爪泉直接驱动两个并联液压缸运动，己知活塞A重10000N,活塞B重5000N,两活塞作用面积均为100cm\若液压泵的输出流量为Q二5L/min,试分析两液压缸的动作顺序、动作压力及运动速度。
图示液压系统的动作循环为快进-一工进-二工进-快退-停止。
本系统调速冋路属于回油路节流调速回路。
液压系统的速度换接回路是采用并联调速阀的:次进给回路，要求一工进速度高于二工进速度。
当二位二通阀6与8互相切换时，回油将分别通过两个通汕截面不同的调速阀返回油箱，从而实现两种不同的进给速度。
三位四通换向阀的中位机能为H型，可实现系统的卸荷。
图中"和m分别为阀7和阀9节流II的通流面积，且at>a2o试读懂液压系统原理图，填写电磁铁动作顾序表。
液压试题2及答案
第一章液压传动概述一.判断题.1. 液压传动装置实质上是一种能量转换装置。
（）2. 液压传动不能实现无级调速。
( )二.填空题.1. 液压传动是以________能来传递和转换能量的，而液力传动则是以________来转换和传递能量的。
2. 液压传动的工作原理是以________为作为工作介质，依靠___________ 来传递运动，依靠_________来传递动力。
3. 液压传动系统可以分为________如________、________如_________、________如__________、________如__________、________如________五个部分。
4. 一部完整的机器一般主要由三部分组成，即__________、__________、__________.5. 传动机构通常分为__________、__________、__________.三.简答题.1. 简述液压传动的工作原理?2. 液压传动有哪些优缺点?四．计算题.1.如图所示，在液压千斤顶的压油过程中，已知柱塞泵活塞1的面积A1=1.13×10-4m2，液压缸活塞2的面积A2=9.62×10-4m2，管路4的截面积A4=1.3×10-5m2。
若活塞1的下压速度V1为0.2m/s，试求活塞2的上升速度V2和管路内油液的平均流速.答案:一.1．对.2.错.二.1.压力,动能.2.液压油,液压缸,电机.3.能源装置,液压泵；执行装置,液压缸或液压马达；控制装置,液压阀；辅助装置,油箱或蓄能器或滤油器或压力表等；工作介质,液压油.4.原动机,传动机,工作机.5.机械传动,电气传动,液压传动.三．1．液压传动是以液体为工作介质，利用压力能来驱动执行机构的传动方式。
具体的工作原理是：电动机驱动液压泵从油箱中吸油，将油液加压后输入管路。
油液经过一系列控制通断、流量和方向的液压阀进入液压缸一腔，推动活塞而使工作台实现移动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.《液压与气压传动》复习资料及答案液压传动试题一、填空题 1．液压系统由动力元件、执行元件、控制元件、辅助元件和传动介质元件五部分组成。
2．节流阀通常采用薄壁小孔；其原因是通过它的流量与粘度无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是层流，另一种是紊流。
区分这两种流动状态的参数是雷诺数4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于流速会急剧增加，该处压力将急剧降低，这时有可能产生气穴。
5．液压马达把液压能能转换成机械能能，输出的主要参数是转速和转矩 6．液压泵的容积效率是该泵实际流量与理论流量的比值。
7．液压缸的泄漏主要是由压力差和间隙造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是轴向间隙9．和齿轮泵相比，柱塞泵的容积效率较高，输出功率大，抗污染能力差。
10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。
11．常用方向阀的操作方式有 、 、 等三种。
二、选择题1．液压缸差动连接工作时，缸的（ A ）。
A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ A ）。
A ．24dQ v π=B ．)(222d D Q v -=π C ．24DQ v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ D ）。
A ．)(222d D pF -=πB ．22d pF π=C ．)(422d D p F -=π D ．42d p F π=4．在液压系统中，液压马达的机械效率是（ C ）。
A ．TM M∆=η B ．M M M T T ∆+=ηC ．T M M ∆-=1ηD ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（D ）。
A ．TQ Q∆-=1η B ．T T Q Q Q ∆-=ηC ．TQ Q∆=η D ．Q Q Q T T ∆+=η6．液压系统的真空度应等于（ B ）。
A ．绝对压力与大气压力之差B ．大气压力与绝对压力之差C ．相对压力与大气压力之差D ．大气压力与相对压力之差 7．调速阀是用（ A ）而成的。
A ．节流阀和定差减压阀串联B ．节流阀和顺序阀串联C ．节流阀和定差减压阀并联D ．节流阀和顺序阀并联 8．若某三位换向阀的阀心在中间位置时，压力油与油缸两腔连通，回油封闭，则此阀的滑阀机能为（ A ）。
A ．P 型B ．Y 型C ．K 型D ．C 型 9．与节流阀相比较，调速阀的显著特点是（ A ）。
A ．流量稳定性好B ．结构简单，成本低C ．调节范围大D ．最小压差的限制较小 10．双作用叶片泵配流盘上的三角槽是为使（ B ）。
A ．叶片底部和顶部的液体压力相互平衡B ．吸油区过来的密封容积进入压油区时，避免压力突变，减少流量脉动C ．转子和叶片能自由旋转，使它们与配流盘之间保持一定的间隙D ．叶片在转子槽中作径向运动时速度没有突变，而减小叶片泵的冲击 11．采用卸荷回路是为了（ C ）。
A ．减小流量损失B ．减小压力损失C ．减小功率损失D ．提高系统发热12．设图中回路各阀的调整压力为1p >2p >3p ，那么回路能实现（C ）调压。
A ．一级 B ．二级 C ．三级 D ．四级 三 简答题.1． 液压冲击产生的原因。
2． 溢流阀与减压阀的区别。
3． 进油节流调速回路与回油节流调速回路的区别。
四 读图题叙述双泵供油快速运动回路的工作原理。
五 计算题1．图中液压回路，液压缸无杆腔面积1A ＝502cm ，有杆腔面积2A ＝252cm ，液压泵流量P Q ＝25m in L ，负载L F ＝80000N ，阀5的调定压力5y p ＝0.5a MP ，节流阀通流截面积a ＝0.22cm ，节流阀前后压差j p ∆＝0.4a MP ，油液密度ρ＝9003m kg ，q C ＝0.62，忽略管路其它损失，试求：（1）．溢流阀2的调定压力2y p （a MP ）；（2）．活塞向右的运动速度v （s m ）；（3）．通过溢流阀2的溢流量2y Q （m in L ）； （4）．回路效率η。
2．有一液压泵在某工况压力p ＝4a MP ，泵实际流量Q ＝50m in L 。
试求： （1）．当泵的输入功率N ＝4kW 时，液压泵的总效率；（2）．已知泵压力为零时，泵的流量Q ＝54m in L ，液压泵的容积效率和机械效率。
答案： 一、填空题1．动力 执行 控制 辅助 传动介质 2．薄壁 粘度3．层流 紊流 雷诺数 4．流速 压力5．液压能 机械能 转速 转矩 6．实际 理论 7．压力差 间隙 8．轴向间隙 9．高 大 差10．调定压力 打开 11．手动 机动 电磁 二、选择题 1．A 2．A 3．D 4．C 5．D 6．B 7．A 8．A 9．A 10．B 11．C 12．C 三、简答题1．在液压系统中，由于某种原因，液体压力在一瞬间会突然升高，产生很高的压力峰值，这种现象称为液压冲击。
液压冲击产生的原因：（1）液流通道迅速关闭或液流迅速换向使液流速度的大小或方向突然变化时，由于液流的惯力引起的液压冲击。
（2）运动着的工作部件突然制动或换向时，因工作部件的惯性引起的液压冲击。
（3）某些液压元件动作失灵或不灵敏，使系统压力升高而引起的液压冲击。
2．溢流阀与减压阀的区别：以先导式为例，不同之处有：（1）减压阀保持出口压力基本不变，而溢流阀保持进口处压力基本不变。
（2）在不工作时，减压阀进、出油口互通，而溢流阀进出油口不通。
（3）为保证减压阀出口压力，减压阀泄油口需通过泄油口单独外接油箱；而溢流阀的出油口是通油箱的，所以溢流阀不必单独外接油箱。
3．进油节流调速回路与回油节流调速回路的不同之处：（1）承受负值负载的能力：回油节流调速回呼的节流阀使液压缸回油腔形成一定的背压，在负值负载时，背压能阻止工作部件的前冲，由于回油腔没有背压力，因而不能在负值负载下工作。
（2）停车后的启动性能：长期停车后液压缸油腔内的油液会流回油箱，当液压泵重新向液压缸供油时，在回油节流调速回路中，由于没有节流阀控制流量，会使活塞前冲；而在进油节流调速回路中，由于进油路上有节流阀控制流量，故活塞前冲很小，甚至没有前冲。
（3）实现压力控制的方便性：进油节流调速回路中，进油腔的压力将随负载而变化，当工作部件碰到止挡块而停止后，其压力将升到溢流阀的调定压力，而回油节流调速回路中，只有回油腔的压力才会随负载而变化，当工作部件碰到止挡块后，其压力将降至零。
（4）发热及泄漏的影响：进油节流调速回路，湍流是经节流阀直接进入进油腔，而回油节流调速回路中，是经过节流阀发热后的液压油将直接流回油条冷却。
（5）运动平稳性：回油节流调速由于存在背压力，可起阻尼作用，平稳性比进油节流调速好。
四、读图题双泵供油快速运动回路工作原理：图中1高压小流量泵，用以实现工作进给运动。
2低压大流量泵，用以实现快速运动。
在快速运动时，液压泵2输出的油经单向阀4和液压泵1输出的油共同向系统供油。
在工作进给时，系统压力升高，打开液控顺序阀(卸荷阀)3使液压泵2卸荷，此时单向阀4关闭，由液压泵1单独向系统供油。
溢流阀5控制液压泵1的供油压力是根据系统所需最大工作压力来调节的，而卸荷阀3使液压泵2在快速运动时供油，在工作进给时则卸荷 五、计算题 1．（1）求溢流阀2的调定压力 列活塞力平衡方程 2211A p F A p L +=.a a y L MP P A A p F p 25.16105.16210501025105.08000054461251=⨯=⨯⨯⨯⨯+=+=-- a j y MP p p p 65.164.025.1612=+=∆+=（2）求活塞向右的运动速度 通过节流阀的流量：s m p aC Q j q j 3464107.3104.09002102.062.02--⨯=⨯⨯⨯⨯=∆=ρs m A Q v j074.01050107.3441=⨯⨯==-- （3）求通过溢流阀2的溢流量min 8.26010107.325342L Q Q Q j P y =⨯⨯⨯-=-=-（4）求回路效率85.06010251065.16074.080000362=⨯⨯⨯⨯=⋅=-P y Q p v F η2． （1）83.0601041050104336≈⨯⨯⨯⨯⨯==-N pQ η （2）0=p 时泵的流量即为泵的理论流量T Q ＝54m in L93.05450≈==T v Q Q η，89.093.083.0≈==v m ηηη液压与气压传动参考复习题一、填空题1．液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ） 。
2．液压传动装置由（ ）、（ ）、（ ）、（ ）和（ ）五部分组成，其中（ ）和（ ）为能量转换装置。
3． 变量泵是指（ ）可以改变的液压泵，常见的变量泵有( )、( )、( )其中 （ ）和（ ）是通过改变转子和定子的偏心距来实现变量，（ ） 是通过改变斜盘倾角来实现变量。
4．液压泵的实际流量比理论流量（ ）；而液压马达实际流量比理论流量（ ） 。
5．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（ 与 ）、（ 与 ） 、（ 与 ）。
6．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（ ）腔，位于轮齿逐渐进入啮合的一侧是（ ） 腔。
7．为了消除齿轮泵的困油现象，通常在两侧盖板上开 （ ） ，使闭死容积由大变少时与（ ） 腔相通，闭死容积由小变大时与 （ ）腔相通。
8．齿轮泵产生泄漏的间隙为（ ）间隙和（ ）间隙，此外还存在（ ） 间隙，其中（ ）泄漏占总泄漏量的80%～85%。
9．溢流阀为（ ）压力控制，阀口常（ ），先导阀弹簧腔的泄漏油与阀的出口相通。
定值减压阀为（ ）压力控制，阀口常（ ），先导阀弹簧腔的泄漏油必须（ ）。
10．调速阀是由（ ）和节流阀（ ） 而成。
11．为了便于检修，蓄能器与管路之间应安装（ ），为了防止液压泵停车或泄载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装 （ ）。
12．选用过滤器应考虑（ ）、（ ）、（ ）和其它功能，它在系统中可安装在（ ）、（ ）、（ ）和单独的过滤系统中。
13．两个液压马达主轴刚性连接在一起组成双速换接回路，两马达串联时，其转速为（ ）；两马达并联时，其转速为（ ），而输出转矩（ ）。
串联和并联两种情况下回路的输出功率（ ） 。
14．在变量泵—变量马达调速回路中，为了在低速时有较大的输出转矩、在高速时能提供较大功率，往往在低速段，先将 （ ） 调至最大，用（ ） 调速；在高速段，（ ）为最大，用（ ）调速。
