条形码基本知识介绍
条形码的知识
条形码，通常称作条码，是一种用以表达信息的图形标识符，它由宽度不等的多个黑条（简称“条”）和白条（简称“空”）按照一定的编码规则排列而成。
这些条和空组成平行线图案，它们之间的颜色对比（通常是黑白相间）使得条形码可以被专门的读取设备识别。
条形码技术的关键在于它的自动识别能力，可以快速、准确且可靠地采集数据，从而在商品流通、图书管理、邮政管理、银行系统等众多领域内起到重要作用。
条形码可以代表多种信息，如商品的生产国、制造商、商品名称、生产日期等。
条形码系统的组成包括条码符号设计、制作以及扫描阅读。
条码符号本身、条码读取装置、接口和计算机共同构成了完整的条码系统，完成商品信息的输入和输出。
根据条形码的组成和功能，条形码可以分为一维条码和二维条码两大类：1. 一维条码：也称为线性条码，它的信息是通过条和空的不同宽度和位置来表示的。
一维条码的信息容量有限，主要应用于商品标识、库存管理等领域。
常见的一维条码类型包括EAN-13、EAN-8、UPC-A和Code 128等。
2. 二维条码：与一维条码相比，二维条码可以存储更多的信息，包括数字、字母和符号。
它通常由黑白像素点阵组成，具有更强的抗污损能力和更大的信息容量。
常见的二维条码类型有QR码、Data Matrix码、PDF417码等。
对于商品条码，它通常由13位数字组成，包括厂商识别代码（7-10位）、商品项目代码（2-5位）和1位的校验码。
厂商识别代码是分配给申请厂商的，商品项目代码由厂商根据商品条码编码规则自行分配，校验码用于检验整个编码的正误。
条形码的申请和办理一般需要以企业（公司、工商户、农民合作社）的名义进行。
申请完成后，企业将收到厂商识别代码，并可以根据标准编制对应的商品条码。
在条形码的印刷和使用过程中，需要注意保证条码的识读性能，这包括选择专业的条码生成软件、确保印刷质量以及使用可靠的条码扫描设备。
此外，虽然商品条码通常是黑白相间的，但实际上也可以使用其他颜色，只要不影响条码的识别即可。
条码的基础知识
条码的基础知识目录一、条码的基础知识 (2)1.1 条码的基本概念 (3)1.1.1 条码的定义 (4)1.1.2 条码的起源和发展 (5)1.2 条码的分类 (6)1.2.1 按照使用范围分类 (8)1.2.2 按照编码方式分类 (9)1.3 条码的结构 (9)1.3.1 条码的组成元素 (10)1.3.2 条码的排列方式 (11)1.4 条码的编码规则 (13)1.4.1 EAN/UPC条码编码规则 (14)1.4.2 ITF14条码编码规则 (15)1.4.3 39条码编码规则 (16)二、条码的应用 (16)2.1 物流跟踪与管理系统 (18)2.2 零售商品管理 (19)2.3 仓储管理 (20)2.4 工业自动化生产线 (21)三、条码的技术与发展 (22)3.1 条码识别技术的发展 (23)3.2 条码打印技术的发展 (24)3.3 条码扫描设备的发展 (26)3.4 条码应用系统的集成与发展 (27)四、条码的标准与规范 (29)4.1 国际条码标准 (30)4.2 国家或地区条码标准 (31)4.3 条码应用中的规范与要求 (32)一、条码的基础知识定义与构成：条码是一种由特定规则排列的黑白条棒状图形，通过光电扫描设备读取并转换为计算机可识别的数据。
条码由一系列规则排列的条和空组成，其中条代表不同的信息，空则用于区分不同的条码符号。
条码通常由条形码数字、起始符、中间分隔符和终止符等构成。
条码类型：根据不同的应用需求和特性，条码分为多种类型，如UPC码、EAN码、Code 39码、Code 128码等。
每种类型的条码具有不同的编码规则和使用场景。
UPC码主要用于美国零售业的商品标识，EAN码则广泛应用于全球商品标识。
编码原理：条码的编码原理是将数字信息按照一定的规则进行编码，形成特定的图形符号。
不同的条和空代表不同的数字信息，通过光电扫描设备将这些图形符号转换为电信号，再进一步转换为计算机可识别的数据。

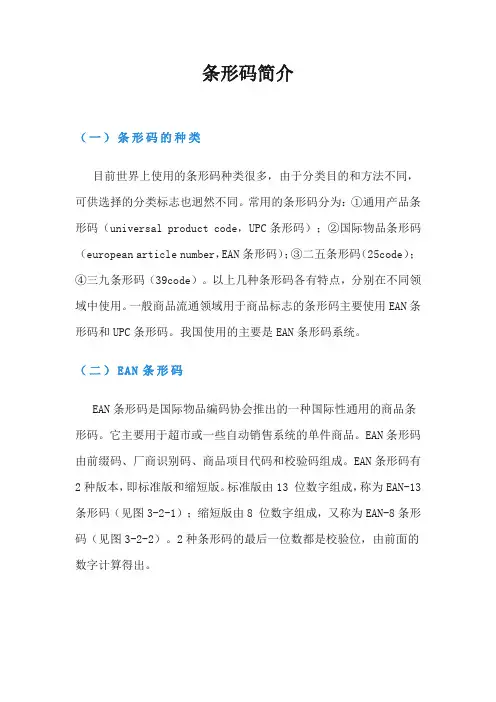

条形码简介
条形码简介（一）条形码的种类目前世界上使用的条形码种类很多，由于分类目的和方法不同，可供选择的分类标志也迥然不同。
常用的条形码分为：①通用产品条形码（universal product code，UPC条形码）；②国际物品条形码（european article number，EAN条形码）；③二五条形码（25code）；④三九条形码（39code）。
以上几种条形码各有特点，分别在不同领域中使用。
一般商品流通领域用于商品标志的条形码主要使用EAN条形码和UPC条形码。
我国使用的主要是EAN条形码系统。
（二）EAN条形码EAN条形码是国际物品编码协会推出的一种国际性通用的商品条形码。
它主要用于超市或一些自动销售系统的单件商品。
EAN条形码由前缀码、厂商识别码、商品项目代码和校验码组成。
EAN条形码有2种版本，即标准版和缩短版。
标准版由13 位数字组成，称为EAN-13条形码（见图3-2-1）；缩短版由8 位数字组成，又称为EAN-8条形码（见图3-2-2）。
2种条形码的最后一位数都是校验位，由前面的数字计算得出。
图3-2-1 EAN-13条码图3-2-2 EAN-8条码EAN-13条形码的前缀码是国际物流编码协会对各会员的国别或地区代码，用于标志商品的来源或地区，由国际物品编码协会分配管理，我国为690～695 ；国别（地区）代码后面的4 位数字为厂商识别代码，用于标志生产企业或批发企业，是由EAN 组织的各国（地区）分支机构在前缀码的基础上，分配给制造厂商的代码，并由分支机构管理；厂商识别代码后面的5 位数字为商品项目代码，用于标志商品的特征与属性，由制造厂商根据EAN的编码规则自行编码；最后一位数字是校验码，用于校验代码输入的正确性，根据一定的运算规则由以上3 部分数字计算得出。
EAN-8条形码的国别代码与EAN-13条形码是相同的。
商品项目代码由4 位数字构成，是按照一定规则由EAN-13条形码的厂商识别代码和商品项目代码经过删除“0”而得出，统一由EAN 在各国（或地区）的分支机构分配并管理。

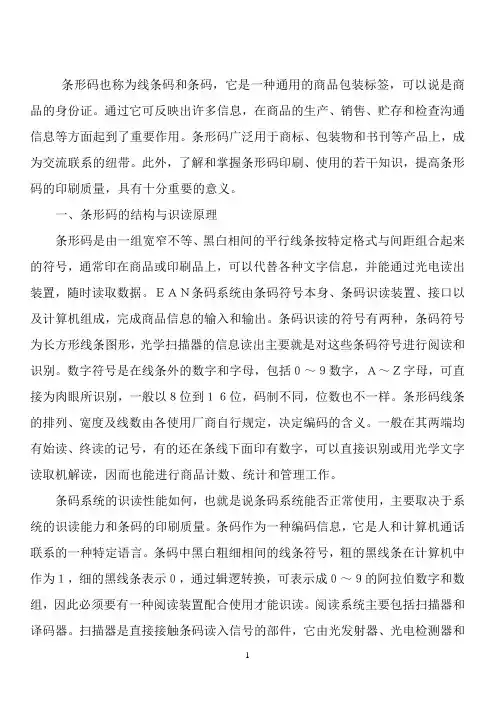

条形码的基本常识
条形码也称为线条码和条码，它是一种通用的商品包装标签，可以说是商品的身份证。
通过它可反映出许多信息，在商品的生产、销售、贮存和检查沟通信息等方面起到了重要作用。
条形码广泛用于商标、包装物和书刊等产品上，成为交流联系的纽带。
此外，了解和掌握条形码印刷、使用的若干知识，提高条形码的印刷质量，具有十分重要的意义。
一、条形码的结构与识读原理条形码是由一组宽窄不等、黑白相间的平行线条按特定格式与间距组合起来的符号，通常印在商品或印刷品上，可以代替各种文字信息，并能通过光电读出装置，随时读取数据。
ＥＡＮ条码系统由条码符号本身、条码识读装置、接口以及计算机组成，完成商品信息的输入和输出。
条码识读的符号有两种，条码符号为长方形线条图形，光学扫描器的信息读出主要就是对这些条码符号进行阅读和识别。
数字符号是在线条外的数字和字母，包括０～９数字，Ａ～Ｚ字母，可直接为肉眼所识别，一般以８位到１６位，码制不同，位数也不一样。
条形码线条的排列、宽度及线数由各使用厂商自行规定，决定编码的含义。
一般在其两端均有始读、终读的记号，有的还在条线下面印有数字，可以直接识别或用光学文字读取机解读，因而也能进行商品计数、统计和管理工作。
条码系统的识读性能如何，也就是说条码系统能否正常使用，主要取决于系统的识读能力和条码的印刷质量。
条码作为一种编码信息，它是人和计算机通话联系的一种特定语言。
条码中黑白粗细相间的线条符号，粗的黑线条在计算机中作为１，细的黑线条表示０，通过辑逻转换，可表示成０～９的阿拉伯数字和数组，因此必须要有一种阅读装置配合使用才能识读。
阅读系统主要包括扫描器和译码器。
扫描器是直接接触条码读入信号的部件，它由光发射器、光电检测器和光学镜片组成，能以极快的速度阅读由条形码缩写成的信息。
扫描时，从光发射器中发出的光束照在条码上时，光电检测器根据光束从条形码上反射回来的光强度作为回应，当扫描光点扫到白纸面上或处于两条黑线之间的空白处时，反射光强，检测器输出一个大电流；当扫描至黑线条中时，反射光弱，检测器输出小电流，并根据黑线宽度作出时间长短不同的响应，随着条形码明暗的变化转变为大小不同的电流信号，经过放大后输送到译码器中去。
条形码基础知识讲义
1/3
1.2、EAN/UCC-8（缩短码）
3、条形码的种类
2、UPC
2.1UPC-A：
2/3
2.2UPC-E：
3、储运单元代码ITF-14。
3、条形码的种类
4、UCC/EAN-128
3/3
4、条形码的编码原则
唯一性： 同种规格同种产品对应同一个产品代码，同种产品不同 规格应对应不同的产品代码。根据产品的不同性质， 如：重量、包装、规格、气味、颜色、形状等等，赋 予不同的商品代码。 永久性： 产品代码一经分配，就不再更改，并且是终身的。当此 种产品不再生产时，其对应的产品代码只能搁置起来， 不得重复起用再分配给其它的商品。 无含义： 为了保证代码有足够的容量以适应产品频繁的更新换代 的需要，最好采用无含义的顺序码。
5、EAN/UCC-13条形码的组成与模块结构
条形码由条、空、起始符、中间分隔符、终止符、空 白区、条码符号、条码字符、条码数据符、条码检验 符。了解条高、条宽、条码长度的概念以及模块 （EAN/UCC-13的条码中模块构成如下：113=11-3-425-35-7-3-7，共113个模块，每个模块为0.33MM）
11、条形码识读仪器与检测仪器的使用与要点。
东方捷码条码检测仪使用注意事项 11.1、如使用电池为4节AA级5号碱性电池，如一周内不使用时则应取 出电池。 11.2、连接专用打印机时电缆时，需关闭检测仪主机和断开电源，以 免损坏通讯接口。 11.3、为了保护仪器，检测仪自动控制，第二次重新开机须在前次关 机的几秒钟之后进行。 11.4、测量时须用手握光笔的笔靴（不是光笔本身），笔靴底面平贴 条码符号所在的平面，确保以恒定的角度扫描条码符号。 11.5、扫描时以恒定的速度扫过条码条高的10-90%处（13-25cm/s）， 扫描的痕迹为垂直于被测符号的条和空的直线，减少倾斜。 11.6、扫描的结果显示为：符号等级/通过等级/判定。本仪器的符号 等级为A、B、C、D、F五个级别，当显示为A、B、C时，该条码符 合国标要求，否则为不合格。 11.7、仪器保养：轻拿、轻放、切勿摔砸检测仪和打印机，切勿与其 它物体强烈碰撞。允许以清水或中性洗涤液擦拭仪器外表，勿用 有机溶剂。

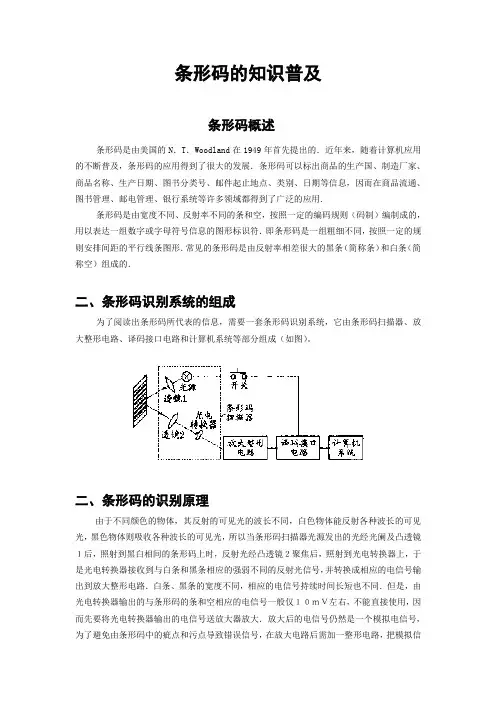

条形码的知识普及
条形码的知识普及一、条形码概述条形码是由美国的N．T．Woodland在1949年首先提出的．近年来，随着计算机应用的不断普及，条形码的应用得到了很大的发展．条形码可以标出商品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件起止地点、类别、日期等信息，因而在商品流通、图书管理、邮电管理、银行系统等许多领域都得到了广泛的应用.条形码是由宽度不同、反射率不同的条和空，按照一定的编码规则（码制）编制成的，用以表达一组数字或字母符号信息的图形标识符．即条形码是一组粗细不同，按照一定的规则安排间距的平行线条图形．常见的条形码是由反射率相差很大的黑条（简称条）和白条（简称空）组成的．二、条形码识别系统的组成为了阅读出条形码所代表的信息，需要一套条形码识别系统，它由条形码扫描器、放大整形电路、译码接口电路和计算机系统等部分组成（如图）。
二、条形码的识别原理由于不同颜色的物体，其反射的可见光的波长不同，白色物体能反射各种波长的可见光，黑色物体则吸收各种波长的可见光，所以当条形码扫描器光源发出的光经光阑及凸透镜１后，照射到黑白相间的条形码上时，反射光经凸透镜２聚焦后，照射到光电转换器上，于是光电转换器接收到与白条和黑条相应的强弱不同的反射光信号，并转换成相应的电信号输出到放大整形电路．白条、黑条的宽度不同，相应的电信号持续时间长短也不同．但是，由光电转换器输出的与条形码的条和空相应的电信号一般仅１０ｍＶ左右，不能直接使用，因而先要将光电转换器输出的电信号送放大器放大．放大后的电信号仍然是一个模拟电信号，为了避免由条形码中的疵点和污点导致错误信号，在放大电路后需加一整形电路，把模拟信号转换成数字电信号，以便计算机系统能准确判读。
整形电路的脉冲数字信号经译码器译成数字、字符信息．它通过识别起始、终止字符来判别出条形码符号的码制及扫描方向；通过测量脉冲数字电信号０、１的数目来判别出条和空的数目．通过测量０、１信号持续的时间来判别条和空的宽度．这样便得到了被辩读的条形码符号的条和空的数目及相应的宽度和所用码制，根据码制所对应的编码规则，便可将条形符号换成相应的数字、字符信息，通过接口电路送给计算机系统进行数据处理与管理，便完成了条形码辨读的全过程。
条码知识
条形码知识及常用条码介绍条形码或条码(barcode)是将宽度不等的多个黑条和空白，按照一定的编码规则排列，用以表达一组信息的图形标识符。
常见的条形码是由反射率相差很大的黑条（简称条）和白条（简称空）排成的平行线图案。
条形码可以标出物品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件起止地点、类别、日期等许多信息，因而在商品流通、图书管理、邮政管理、银行系统等许多领域都得到了广泛的应用。
1、条形码类型及常见条形码介绍2、条形码的历史3、条形码的识别原理4、条形码的组成及扫描5、条形码的编码规则6、条形码的制作及打印方式7、条形码的优越性8、目前我国正式颁布的与条码相关的国家标准条形码类型及常见条形码介绍条码是由一组按一定编码规则排列的条,空符号，用以表示一定的字符,数字及符号组成的信息。
条码系统是由条码符号设计,制作及扫描阅读组成的自动识别系统。
条码卡分为一维码和二维码两种。
一维码比较常用，如日常商品外包装上的条码就是一维码。
它的信息存储量小，仅能存储一个代号，使用时通过这个代号调取计算机网络中的数据。
二维码是近几年发展起来的，它能在有限的空间内存储更多的信息，包括文字、图象、指纹、签名等，并可脱离计算机使用。
条码种类很多，常见的大概有二十多种码制，其中包括：Code39码（标准39码）、Codabar码（库德巴码）、Code25码（标准25码）、ITF25码（交叉25码）、Matrix25码（矩阵25码）、UPC-A码、UPC-E码、EAN-13码（EAN-13国际商品条码）、EAN-8码（EAN-8国际商品条码）、中国邮政码（矩阵25码的一种变体）、Cod e-B码、MSI码、Code11码、Code93码、ISBN码、ISSN码、Code128码（Code128码，包括EAN128码）、Code39EMS（EMS专用的39码）等一维条码和PDF417等二维条码。
目前，国际广泛使用的条码种类有：EAN、UPC码——商品条码，用于在世界范围内唯一标识一种商品。
常识判断六十一：条形码相关常识
常识判断六十一：条形码相关常识条形码(Product Code)是一种产品代码，由一组宽窄且间隔不等的平行线条及相应的数字组成。
它可以表示商品许多信息，通过光电扫描输入电脑，从而判断出某件商品的生产国、制造厂、品名规格、价格等一系列产品信息，大大提高商品管理效率。
条形码常识也是公职类考试中的考点之一。
整理出条形码相关常识，供大家参阅。
一、商品包装的两种条形码条形码自问世以来，为适应多种需要，产生了众多的编码系统。
但目前得到国际公认用于商品包装中的主要有两种，即UPC和EAN。
这两种编码系统属同一类型，每个字符均由数条黑白相间的条纹组成，中间有两条窄条纹向下伸出少许，将条形码分成左右两部分。
这两种条形码虽然只能表示0到，十个数字，但具有高度的查核能力，扫描操作简单可靠。
1.UPC条形码。
UPC条形码是由美国和加拿大共同组织的“统一编码委员会”(Universal Code Council, UCC )选定以IBM公司提出的 Dalta-Distance 为基础而通过的。
UPC码(UniformProduct Code)作为美、加产品统一的标识符号。
2.EAN条形码。
EAN条形码是欧共体的“欧洲物品编码协会”(European Article Numbering Association , EAN)吸取了UPC的经验而确立的物品标识符号。
该协会于1977年改名为“国际物品编码协会”(International Article NumberingAssociation)。
迄今为止，使用EAN条形码的该协会成员国已有数十个，除欧洲外，亚洲许多国家也使用此码，我国于1991年7月参加该协会。
由于国际上存在这两种编码系统，因此，我国产品销往美国，加拿大应使用UPC码，而出口到其他国家和地区则需使用EAN码。
二、两种条形码的构成。
UPC和EAN两种条形码虽同属一个类型，但由于EAN码是在UPC 码基础上形成的，而且有所发展和创新，所以，在技术上EAN系统的光电阅读器可以阅读UPC系统的条码，而UPC系统的光电阅读器却不能阅读EAN码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镜子上，反射后的光线穿过阅读窗照射到条形
码表面，光线经过条或空的反射后返回阅读器，由一个镜子进行采集、聚焦，通过光电转换器转换成 电信号，该信号将通过扫描期或终端上的译码软件进行译码。 由于不同颜色的物体，其反射的可见光的波长不同，白色物体能反射各种波长的可见光，黑色物 体则吸收各种波长的可见光，所以当条形码扫描器光源发出的光经光阑及凸透镜1后，照射到黑白相间 的条形码上时，反射光经凸透镜2聚焦后，照射到光电转换器上，于是光电转换器接收到与白条和黑条
条形码是由宽度不同、反射率不同的条和空，按照一定的编码规则(码制)编制成的，用以表 达一组数字或能够表示数字0~9、字母A~Z 和一些特殊的字符。 即：条形码是一组粗细不同，按照一定的规则安排间距的平行线条图形。常见的条形码是由 反射率相差很大的黑条(简称条)和白条(简称空)组成的。
条形码一些基本术语（基础名词）
条形码字符集：
条形码字符集是指条形码制中所给定的的数据字符的范围。在各种条形码制中所给定的数据字符范围。 在各种条形码码制中，字符集主要有两种，一种是数字式字符集，它包含数字0~9及一些特殊字符； 另一种是字母、数字式字符集，它包数字0~9、字母A~Z及一些特殊字符。 例如，其中一种CODE 39码，其字符集如下：
条形码基本知识介绍
• 条形码概述
• 条形码基本术语
•条形码的基本结构 • 条形码识别系统的组成 • 条形码识别原理
条形码概述
条形码常常又被人们称为条码（BAR CODE），是商品上普遍印有的标识之一。它是由美国的N.T. Woodland在1949年首先提出的。近年来，随着计算机应用的不断普及，条形码的应用得到了很 大的发展。条形码可以标出商品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件 起止地点、类别、日期等信息，因而在商品流通、图书管理、邮电管理、银行系统等许多领域都 得到了广泛的应用。
整形电路的脉冲数字信号经译码器译成数字、字符信息。它通过识别起始、终止字符来判别出条
形码符号的码制及扫描方向;通过测量脉冲数字电信号0、1的数目来判别出条和空的数目。通过测量 0、1信号持续的时间来判别条和空的宽度。这样便得到了被辩读的条形码符号的条和空的数目及相应 的宽度和所用码制，根据码制所对应的编码规则，便可将条形符号换成相应的数字、字符信息，通过 接口电路送给计算机系统进行数据处理与管理，便完成了条形码辨读的全过程。
相应的强弱不同的反射光信号，并转换成相应的电信号输出到放大整形电路。白条、黑条的宽度不同， 相应的电信号持续时间长短也不同。
条形码识别原理
但是，由光电转换器输出的与条形码的条和空相应的电信号一般仅10mV左右，不能直接使用，因 而先要将光电转换器输出的电信号送放大器放大。放大后的电信号仍然是一个模拟电信号，为了避免 由条形码中的疵点和污点导致错误信号，在放大电路后需加一整形电路，把模拟信号转换成数字电信 号，以便计算机系统能准确判读。
条形码符号的结构
一个完整的条形码符号是由两侧静区、起始字符、数据字符、校验字符（可选）和终止字符组成
条形码识别系统的组成
为了阅读出条形码所代表的信息，需要一套条形码识别系统，它由条形码扫描器、放大整形电 路、译码接口电路和计算机系统等部分组成。
激光扫描仪的基本工作原理简单描述为：
手持式激光扫描仪通过一个激光二极管发出一 束光线，照射到一个旋转的棱镜或来回摆动的
条码密度（bar code density）：单位长度的条码所表示的字符个数 条高(bar height）：构成条码字符的条的二维尺寸的纵向尺寸。 条宽(bar width）：构成条码字符的条的二维尺寸的横向尺寸。 空宽(space width)：构成条码字符的空的二维尺寸的横向尺寸。 条宽比(bar width ratio)：条码中最宽条与最窄条的宽度比（一般为2.0~3.0)。 空宽比(space width ratio)：条码中最宽空与最窄空的宽度比(一般为2.0~3.0) 。
条形码一些基本术语（基础名词）
条码（bar code）：由一组规则排列的条、空及对应字符组成的标记，用以表示一定的信息 条（bar）：条码中反射率较低的部分 空（space）：条码中反射率较高的部分 条码字符（bar code character）：表示一个字符的若干条与空
条码长度（bar code length）：从条码起始符前缘到终止符后缘的长度
