超级电容知识介绍
超级电容所有知识汇总介绍
超 级 电 容 器 可 以 快 速 充 放 电 ，峰 值 电 流 仅 受 其 内 阻 限 制 ，甚 至 短 路 也 不 是 致 命 的 。 实际上决定于电容器单体大小，对于匹配负载，小单体可放 10A，大单体可放 1000 A。另一放电率的限制条件是热，反复地以剧烈的速率放电将使电容器温度升高，最 终导致断路。
超级电容器的电阻阻碍其快速放电，超级电容器的时间常数 τ 在 1-2s，完全给阻 -容式电路放电大约需要 5τ，也就是说如果短路放电大约需要 5-10s（由于电极的特 殊结构它们实际上得花上数个小时才能将残留的电荷完全
超电容有哪些优点
在 很 小 的 体 积 下 达 到 法 拉 级 的 电 容 量 ；无 须 特 别 的 充 电 电 路 和 控 制 放 电 电 路 ；和 电 池 相 比 过 充 、过 放 都 不 对 其 寿 命 构 成 负 面 影 响 ；从 环 保 的 角 度 考 虑 ，它 是 一 种 绿 色 能源；超级电容器可焊接，因而不存在像电池接触不牢固等问题；
超级电容器为何不同与传统电容器
超 级 电 容 器 在 分 离 出 的 电 荷 中 存 储 能 量 ，用 于 存 储 电 荷 的 面 积 越 大 、分 离 出 的 电 荷越密集，其电容量越大。
传 统 电 容 器 的 面 积 是 导 体 的 平 板 面 积 ，为 了 获 得 较 大 的 容 量 ，导 体 材 料 卷 制 得 很 长 ，有 时 用 特 殊 的 组 织 结 构 来 增 加 它 的 表 面 积 。传 统 电 容 器 是 用 绝 缘 材 料 分 离 它 的 两 极板，一般为塑料薄膜、纸等，这些材料通常要求尽可能的薄。
超级电容器的面积是基于多孔炭材料，该材料的多孔结够允许其面积达到 2000 m 2 / g，通 过 一 些 措 施 可 实 现 更 大 的 表 面 积 。超 级 电 容 器 电 荷 分 离 开 的 距 离 是 由 被 吸 引 到带电电极的电解质离子尺寸决定的。该距离（<10 Å）和传统电容器薄膜材 料所能实现的距离更小。 这种庞大的表面积再加上非常小的电荷分离距离使得超级 电容器较传统电容器而言有惊人大的静电容量，这也是其“超级”所在。
超级电容器简介
3．非常短的充电时间，在0.1-30s即可完成。
4．解决了贮能设备高比功率和高比能量输出之间的矛盾， 将它与蓄电池组合起来，就会成为一个兼有高比功率输出的贮 能系统。
5．贮能寿命极长，其贮存寿命几乎可以是无限的。
6．高可靠性。
四、超级电容器技术及电极材料的进展
电压、能量密度高
按照电解液分,分为水溶液电解液超级电容器和有机电解液超级电容器。
根据结构分为对称型电容器(SymmetricCapacitor)和混合型超级电容器(Hybrid Capacitor)。
三、超级电容器的性能特点——介于电池与物理电容器
之间
优点
1. 高功率密度，输出功率密度高达数KW/kg，一般蓄电池的 数十倍。
氧化还原赝电容即法拉第赝电容是指活性电极材料发生氧化还原反应表现出 来的电容特性,主要包括过渡金属氧化物和导电聚合物。
双电层电容器存储的电荷与它的电容和电压相关 Q=CV，电容和电压是独 立的，但取决于电极的表面积，双电层的厚度和电解液的介质常数。根据 双电层电容器所需设备的性能或是使用的电解液选择电极材料。活性炭是 双电层电容器传统的电极材料
双电层原理示意图
充电时,外电源使电容器正负极分别带正电和负电,而电解液中的正负离子分别移动到电 极表面附近,形成双电层,整个双电层电容器实际上是两个单双电层电容器的串联装置。
双电层电容器充电状态电位分布曲线
Profile of the potential across electrochemical double layer capacitor in the charged condition
双电层电容器的储能机理本质上与静电容器一致,其依靠材料表面电子和溶液中等量 离子在电极材料/电解液界面的分离储存电量。通常电极材料采用高比表面积炭材料, 具有较高的比表面积(高达2000 m2 /g),远大于电解电容器电极的比表面积,
超级电容介绍
超级电容器通常耐压为2.5--3V，也有耐压为1.6V的产品。主要有美国、 德国、日本、韩国、俄罗斯和中国等国家生产。比较知名的公司有：Maxweii、 Epcos、Nesscep、ELNA、NEC、松下等。我国有锦州超容等企业，从容量 上看有机系的国外达到2.7V/5 000F，国内的锦州超容接近这一水平。体积在 逐年减小，120F/2.7V已做到直径20毫米高40毫米，3F/2.7V直径8毫米高20 毫米。ESR在小容量中接近0.3Ω.F，大容量接近0.45Ω.F，0.5Ω.F。能量密度 和功率密度分别达到5.82Wh/kg、7.11Wh/l、5.24Kw/kg、6.4kW/l，循环寿命 和寿命分别达到500 000次和90 000小时。
超级电容器的大电容量主要来源于两个方面 1.碳电极的超大比表面积 2.正负电荷层层间分子级别的间距
问题：
1、如果将电解液电解质替换成固体电解质，怎么保证电极 的超大比表面积
2、能不能在电极和电解液层面之间添加一些更高介电常数 的电解质
固体电解质
也称超离子导体,有时又叫做固体电解质它区别于一般离子导体的 最基本特征是在一定的温度范围内具有能与液体电解质相比拟的离子 电导率(0.01Ω·cm)和低的离子电导激活能(≤0.40eV)。 1834年M.法拉第首先观察到AgS中的离子传输现象。但当时尚不 能理解这一发现的意义。 1935年发现 AgI在147C从低温相转变到高温相时，电导率增加了 四个数量级，这个相变是由一般离子导体到快离子导体的相变。1961 年合成了第一个室温快离子导体 AgSI。 1967年前后相继发现了具有实用价值的快离子导体RbAgI和NaAIO 1978年又发现了室温铜离子导体RbCu16ICl13。
理论基础：双电层理论
超级电容基本参数概念
超级电容基本参数概念超级电容器(Supercapacitors，ultracapacitor)，又名电化学电容器(ElectrochemicalCapacitors)，双电层电容器(ElectricalDoule-LayerCapacitor)、黄金电容、法拉电容，是从上世纪七、八十年代发展起来的通过极化电解质来储能的一种电化学元件。
以下是店铺分享给大家的关于超级电容基本参数概念，欢迎大家前来阅读!超级电容基本参数概念：超级电容器具有比二次电池更长的使用寿命，但它的使用寿命并不是无限的，超级电容器基本失效的形式是电容内阻的增加( ESR)与(或) 电容容量的降低.，电容实际的失效形式往往与用户的应用有关，长期过温(温度)过压 (电压)，或者频繁大电流放电都会导致电容内阻的增加或者容量的减小。
在规定的参数范围内使用超级电容器可以有效的延长超级电容器的寿命。
通常，超级电容器具有于普通电解电容类似的结构，都是在一个铝壳内密封了液体电解液，若干年以后，电解液会逐渐干涸，这一点与普通电解电容一样，这会导致电容内阻的增加，并使电容彻底失效。
一、电压 Voltage超级电容器具有一个推荐的工作电压或者最佳工作电压，这个值是根据电容在最高设定温度下最长工作时间来确定的。
如果应用电压高于推荐电压，将缩短电容的寿命，如果过压比较长的时间，电容内部的电解液将会分解形成气体，当气体的压力逐渐增强时，电容的安全孔将会破裂或者冲破。
短时间的过压对电容而言是可以容忍的。
二、极性 Polarity超级电容器采用对称电极设计，也就说，他们具有类似的结构。
当电容首次装配时，每一个电极都可以被当成正极或者负极，一旦电容被第一次100%从满电时，电容就会变成有极性了，每一个超级电容器的外壳上都有一个负极的标志或者标识。
虽然它们可以被短路以使电压降低到零伏，但电极依然保留很少一部分的电荷，此时变换极性是不推荐的。
电容按照一个方向被充电的时间越长，它们的极性就变得越强，如果一个电容长时间按照一个方向充电后变换极性，那么电容的寿命将会被缩短。
超级电容器的原理与应用
超级电容器的原理与应用超级电容器，又称为超级电容、超级电容放电器，是一种新型电化学器件，它具有比传统电容器更高的电容量和能量密度，以及更高的功率密度。
这种电化学器件在现代电子设备、交通工具、能源储存系统等领域有着重要的应用。
本文将从超级电容器的原理、结构、特点以及应用领域等方面进行介绍。
一、超级电容器的原理超级电容器的工作原理基于电荷的吸附和离子在电解质中的迁移。
其正极和负极均采用多孔的活性碳材料，两者之间的电解质是导电液体。
当加上电压时，正负极之间形成两层电荷分布，即电荷层，进而形成电场。
电荷的吸附和电子的迁移使得电容器储存电能。
二、超级电容器的结构超级电容器的主要结构包括两块活性碳电极、电解质和两块集流体。
活性碳电极是超级电容器的核心部件，通过高度多孔的结构使得电极表面积大大增加，从而增加电容器的电容量。
电解质则起着导电和电荷传递的作用，而集流体则是用于导电的金属片或碳素片。
三、超级电容器的特点1.高功率密度：超级电容器具有较高的功率密度，能够在短时间内释放大量电能。
2.长循环寿命：相比于锂离子电池等储能装置，超级电容器具有更长的循环寿命。
3.快速充放电：超级电容器具有快速的充放电速度，适用于需要频繁充放电的场景。
4.环保节能：超级电容器不含有有害物质，具有较高的能源利用效率。
四、超级电容器的应用1.汽车启动系统：超级电容器作为汽车启动系统的辅助储能装置，能够有效提高发动机启动速度，降低能源消耗。
2.再生制动系统：超级电容器在电动汽车的再生制动系统中起到储能和释放能量的作用，提高能源回收效率。
3.电网能量储存：超级电容器可用作电网能量的储存装置，用于平衡电力需求与供给之间的波动。
4.工业自动化设备：超级电容器在工业自动化领域中广泛应用，用于缓冲电源波动和提供紧急供电。
5.医疗设备：超级电容器可用于医疗设备的储能，确保设备持续稳定运行。
结语超级电容器以其高功率密度、长循环寿命、快速充放电等特点在各个领域发挥着重要作用，为现代社会的能源存储和利用提供了新的技术解决方案。

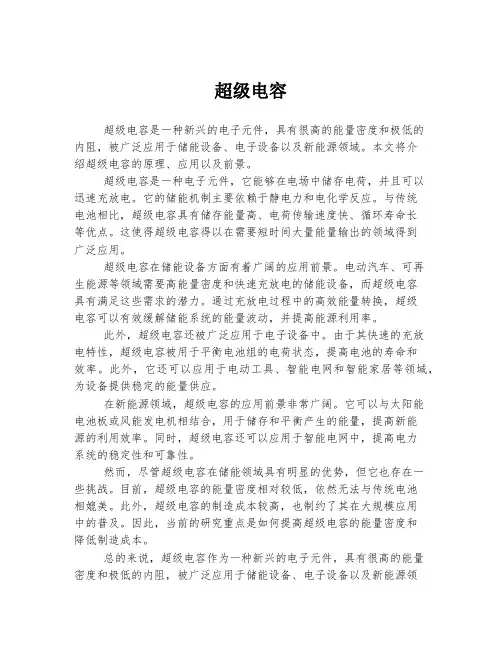

超级电容
超级电容超级电容是一种新兴的电子元件，具有很高的能量密度和极低的内阻，被广泛应用于储能设备、电子设备以及新能源领域。
本文将介绍超级电容的原理、应用以及前景。
超级电容是一种电子元件，它能够在电场中储存电荷，并且可以迅速充放电。
它的储能机制主要依赖于静电力和电化学反应。
与传统电池相比，超级电容具有储存能量高、电荷传输速度快、循环寿命长等优点。
这使得超级电容得以在需要短时间大量能量输出的领域得到广泛应用。
超级电容在储能设备方面有着广阔的应用前景。
电动汽车、可再生能源等领域需要高能量密度和快速充放电的储能设备，而超级电容具有满足这些需求的潜力。
通过充放电过程中的高效能量转换，超级电容可以有效缓解储能系统的能量波动，并提高能源利用率。
此外，超级电容还被广泛应用于电子设备中。
由于其快速的充放电特性，超级电容被用于平衡电池组的电荷状态，提高电池的寿命和效率。
此外，它还可以应用于电动工具、智能电网和智能家居等领域，为设备提供稳定的能量供应。
在新能源领域，超级电容的应用前景非常广阔。
它可以与太阳能电池板或风能发电机相结合，用于储存和平衡产生的能量，提高新能源的利用效率。
同时，超级电容还可以应用于智能电网中，提高电力系统的稳定性和可靠性。
然而，尽管超级电容在储能领域具有明显的优势，但它也存在一些挑战。
目前，超级电容的能量密度相对较低，依然无法与传统电池相媲美。
此外，超级电容的制造成本较高，也制约了其在大规模应用中的普及。
因此，当前的研究重点是如何提高超级电容的能量密度和降低制造成本。
总的来说，超级电容作为一种新兴的电子元件，具有很高的能量密度和极低的内阻，被广泛应用于储能设备、电子设备以及新能源领域。
尽管面临一些挑战，但超级电容的应用前景非常广阔，其在能源储存和传输中的作用越来越重要。
随着技术的不断进步，相信超级电容将发挥更大的潜力，在能源领域做出更大的贡献。
超级电容原理及应用简介课件
随着超级电容的应用领域不断扩大 ，需要制定相应的法规和标准以确 保其安全可靠地应用。
未来发展前景
技术创新
随着科研技术的不断进步，未来超级 电容有望在能量密度、循环寿命等方 面取得突破性进展。
应用领域拓展
产业链完善
未来超级电容的产业链将进一步完善 ，包括材料、制造、应用等方面，这 将有助于推动其大规模应用和商业化 进程。
超级电容的发展历程
01 20世纪60年代
超级电容的初步研究和发展。
02 20世纪90年代
随着电子技术和新能源产业的发展，超级电容的 应用逐渐广泛。
03 21世纪初
超级电容在电动汽车、混合动力汽车、能源存储 系统等领域得到广泛应用。
02
超级电容的工作原理
电化学双电层理论
总结词
电化学双电层理论是超级电容工作原理的基础，它解释了超级电容如何通过电极表面的双电层 来储存电荷。
5. 重复实验步骤，多次测 量以获得更准确的数据。
4. 当超级电容充满电后， 使用数字万用表测量电容 器的放电电压和电流。
结果分析与讨论
• 通过实验数据，分析超级电容的充电和放电特性，包括充电时间、电压变化、电流变化等。 讨论超级电容的储能原理以及在储能技术领域的应用前景。
• · 通过实验数据，分析超级电容的充电和放电特性，包括充电时间、电压变化、电流变化等。 讨论超级电容的储能原理以及在储能技术领域的应用前景。
THANKS
感谢观看
详细描述
法拉第准电容器理论认为，超级电容的电极表面存在可逆的氧化还原反应，这些反应与双电层的形成和电荷的储 存释放有关。在充电过程中，电解液中的离子在电极表面发生氧化或还原反应，将电荷储存于双电层中；在放电 过程中，这些反应发生逆向反应，电荷被释放出来。
超级法拉电容 超级电容
超级法拉电容超级电容超级法拉电容（超级电容）是一种高性能电子元件，其具有高能量密度、快速充放电速度和长寿命等特点。
它是一种特殊的电容器，能够储存和释放大量电荷，是电子设备中非常重要的组件之一。
本文将详细介绍超级法拉电容的工作原理、结构特点以及应用领域。
超级法拉电容基本上是由两个电极和电介质组成的，其工作原理是通过在两端施加电压使得电子在电极之间移动，从而形成电场。
当外部电压施加在超级电容上时，电电容器的电介质会被极化，电子会聚集在电极表面。
然后，当外部电压被移除时，电容器将保持电荷状态，并能快速释放电荷。
与普通电容器相比，超级电容的额定电压更高，能量密度更大。
超级电容具有很多独特的结构特点。
首先，它采用了高表面积的设计，通常使用由导电材料制成的纳米材料，如物理活性炭等。
这种设计增加了电容器的储能能力。
其次，超级电容器的电极之间通常有一层电介质，用于隔离电极并防止短路。
此外，超级电容器还可以采用一种称为“电化学二次电容”的结构，其中两个电介质之间夹带了一块电解质薄膜，能够增加储能能力和电容器的稳定性。
超级电容广泛应用于各个领域。
首先，它在能量存储领域具有巨大的潜力。
由于其高能量密度和快速充放电速度，它被广泛用于电动汽车、电子设备和太阳能储能系统等方面。
其次，超级电容还被用于峰值功率补偿，可以提供高功率输出，并且可以用于缓解电网压降和电压波动。
此外，它还可以用于无线通信、军事和航天领域等。
在这些应用中，超级电容器的特点能够满足高能量和高功率的需求。
与传统的电池相比，超级电容器有其独特的优势。
首先，超级电容器的循环寿命比电池更长，能够进行数十万次的充放电，而电池的循环寿命通常只有几千次。
其次，超级电容器的充电速度非常快，可以在几秒钟内充满。
而电池通常需要几个小时才能充满。
此外，超级电容器的功率密度高，能够在短时间内输出大量电能。
然而，超级电容器也存在一些局限性。
首先，它的能量密度相对较低，无法与传统的燃料电池相媲美。
