截止阀的工作原理介绍
截止阀基础知识与设计计算
截止阀基础知识与设计计算截止阀（Gate Valve）是一种常用的流体控制阀门，广泛应用于石油、化工、电力、冶金等工业领域。
本文将介绍截止阀的基础知识和设计计算。
一、截止阀基础知识1.截止阀的原理和结构截止阀是通过旋转阀门来控制流体的流通。
其主要由阀体、阀盖、阀杆、阀座和阀瓣等组成。
当阀门关闭时，阀瓣与阀座紧密接触，阻断流体的流通；当阀门开启时，阀瓣与阀座分离，使流体得以流通。
2.截止阀的分类截止阀可分为平板式截止阀、单门式截止阀和双门式截止阀。
其中平板式截止阀适用于中小口径的管道，单门式截止阀适用于中大口径的管道，双门式截止阀适用于大口径的管道。
3.截止阀的优缺点截止阀的优点是结构简单、密封性好、流阻小，适用于高温高压条件下的流体控制；缺点是启闭力大、开启维护麻烦，对垂直管道中的流体流动有一定影响。
二、截止阀的设计计算1.阀门的大小选择选择阀门的大小，需要考虑流量系数和压力损失。
流量系数通过实际试验或根据流体的参数计算得出，可根据不同的应用领域选择相应的流量系数。
压力损失可以通过管道阻力计算公式进行估算。
2.阀门的材质选择根据工作介质的性质，选择合适的阀门材质。
常见的材质有碳钢、不锈钢、合金钢等。
对于特殊介质，还需要注意选择耐腐蚀材料。
3.阀门密封面设计阀瓣与阀座的密封面设计要保证良好的密封性，减小泄漏量。
常见的密封方式有金属对金属密封、金属对弹性材料密封和弹性材料密封。
4.阀门的操作力计算设计阀门的操作力是为了保证正常的开启和关闭操作。
操作力的计算应考虑阀门的结构参数以及对流体产生的作用力。
5.阀门的安装与维护阀门的安装应根据施工要求进行，注意阀门的定位和固定，防止阀门因震动而松动。
平时要注意阀门的维护保养，定期检查阀门的密封性和操作性。
总结：截止阀是一种常用的流体控制阀门，其基础知识包括原理结构、分类和优缺点等；设计计算包括阀门大小选择、阀门材质选择、密封面设计、操作力计算以及安装与维护等。
阀门种类和原理
阀门种类和原理阀门是一种控制流体介质（包括气体、液体、蒸汽等）流动的装置，根据工作原理和结构形式的不同，可以分为多种类型的阀门。
以下是常见的几种阀门和它们的工作原理：1. 截止阀：截止阀是最常见的阀门类型之一，用于控制介质流动的开关装置。
它的工作原理是通过阀盘与阀座的密封来控制流体的通断。
当阀门开启时，阀盘离开阀座，介质可以流过阀门；当阀门关闭时，阀盘与阀座紧密贴合，阻止介质流动。
2. 调节阀：调节阀用于控制介质流量、压力和温度等参数的阀门。
它通过改变阀芯或阀板的位置，调整阀门开口的大小，从而控制介质的流速和压力。
调节阀可以根据工作原理的不同分为直通调节阀、节流调节阀和压力调节阀等类型。
3. 安全阀：安全阀用于保护设备或管道系统不超过允许的最大压力限制。
当系统内压力超过设定值时，安全阀会自动打开，将多余压力释放，以防止系统发生爆炸或损坏。
安全阀通常采用弹簧和活塞结构，当压力达到设定值时，活塞会受到压力作用而突然打开。
4. 膨胀阀：膨胀阀主要用于控制制冷系统中的制冷剂流量和压力，以调节制冷剂的温度和压力，从而实现冷却或制热的作用。
膨胀阀的工作原理通常是通过调节阀芯或阀板的位置，改变阀门开口的大小，从而控制制冷剂的流量和压力。
5. 电磁阀：电磁阀是利用电磁力将阀门开启或关闭的装置。
它通过电磁线圈产生的磁场来吸引或释放阀门上的阀芯，从而控制介质的通断。
电磁阀广泛应用于自动化控制系统中，常见的应用场景包括空调系统、水处理系统、工业生产线等。
这些是常见的阀门类型及其工作原理。
不同类型的阀门在工业和生活中都有广泛的应用，能够实现对流体介质的精确控制和调节。
截止阀的工作原理和选用原则介绍
截止阀的工作原理和选用原则介绍【学员问题】截止阀的工作原理和选用原则介绍？【解答】截止阀也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。
截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
截止阀分为三类：直通式截止阀、直角式截止阀及直流式斜截止阀。
最明显的优点是：在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小，因而耐磨。
开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。
通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。
截止阀公称压力或压力级：PN1.0-16.0MPa、ANSICLASS150-900、JIS10-20K，公称通径或口径：DN10~500、NPS1/2~36，截止阀连接方式：法兰、对焊、螺纹等，适用温度：-196℃~700℃，截止阀驱动方式：手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动，阀体材料：WCB．ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、Ti.截止阀选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
截止阀的选用原则是：1.高温、高压介质的管路或装置上宜选用截止阀。

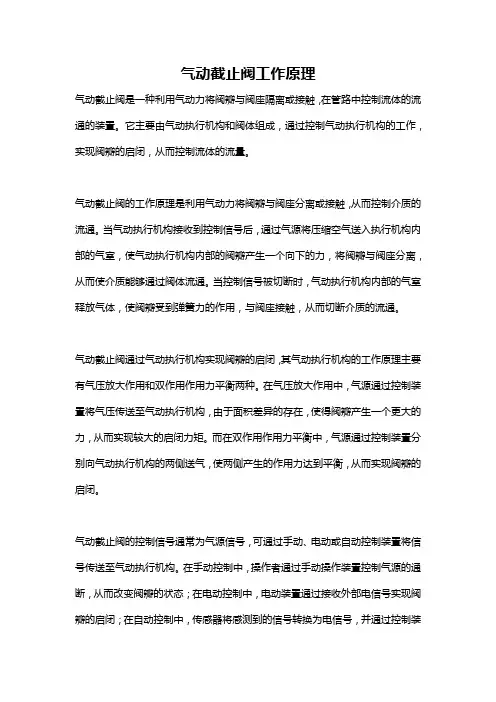

气动截止阀工作原理
气动截止阀工作原理气动截止阀是一种利用气动力将阀瓣与阀座隔离或接触，在管路中控制流体的流通的装置。
它主要由气动执行机构和阀体组成，通过控制气动执行机构的工作，实现阀瓣的启闭，从而控制流体的流量。
气动截止阀的工作原理是利用气动力将阀瓣与阀座分离或接触，从而控制介质的流通。
当气动执行机构接收到控制信号后，通过气源将压缩空气送入执行机构内部的气室，使气动执行机构内部的阀瓣产生一个向下的力，将阀瓣与阀座分离，从而使介质能够通过阀体流通。
当控制信号被切断时，气动执行机构内部的气室释放气体，使阀瓣受到弹簧力的作用，与阀座接触，从而切断介质的流通。
气动截止阀通过气动执行机构实现阀瓣的启闭，其气动执行机构的工作原理主要有气压放大作用和双作用作用力平衡两种。
在气压放大作用中，气源通过控制装置将气压传送至气动执行机构，由于面积差异的存在，使得阀瓣产生一个更大的力，从而实现较大的启闭力矩。
而在双作用作用力平衡中，气源通过控制装置分别向气动执行机构的两侧送气，使两侧产生的作用力达到平衡，从而实现阀瓣的启闭。
气动截止阀的控制信号通常为气源信号，可通过手动、电动或自动控制装置将信号传送至气动执行机构。
在手动控制中，操作者通过手动操作装置控制气源的通断，从而改变阀瓣的状态；在电动控制中，电动装置通过接收外部电信号实现阀瓣的启闭；在自动控制中，传感器将感测到的信号转换为电信号，并通过控制装置将电信号转换为气源信号，从而实现阀瓣的启闭。
气动截止阀具有体积小、重量轻、使用寿命长、开闭速度快、可靠性高等优点，广泛应用于工业管道系统中。
其工作原理简单、结构紧凑，易于控制和维护。
在实际应用中，气动截止阀可以根据介质的特点及管路的需求，选用合适的阀瓣和阀座材料，以确保阀门的密封性能。
此外，为了提高阀门的控制精度，还可以配备位置传感器，用于监测阀瓣的开闭程度，从而及时掌握阀门的工作状态。
总之，气动截止阀通过气动力将阀瓣与阀座分离或接触，控制介质的流通。
三通截止阀工作原理
三通截止阀工作原理
三通截止阀是一种常见的管道阀门，由阀体、阀门、阀座和阀杆组成。
其工作原理如下：
1. 当阀门处于关闭状态时，阀门和阀座之间存在一定的接触面积，从而将管道中的流体完全隔离开来，避免流体泄漏。
2. 当需要打开阀门时，通过旋转阀杆使阀门与阀座分离，形成流体通路。
此时流体可以从一个入口流入阀体，并从两个或多个出口流出，实现三通的功能。
3. 当需要关闭阀门时，再次旋转阀杆使阀门与阀座重新接触，并通过压力差形成密封，阻止流体继续通过。
4. 三通截止阀还具有调节流量的功能。
通过调整阀门的开启程度，可以控制流体通过阀门的速度和流量量。
总的来说，三通截止阀通过阀门的开启和关闭来控制管道中的流体流动，确保流体的安全运行和有效控制。

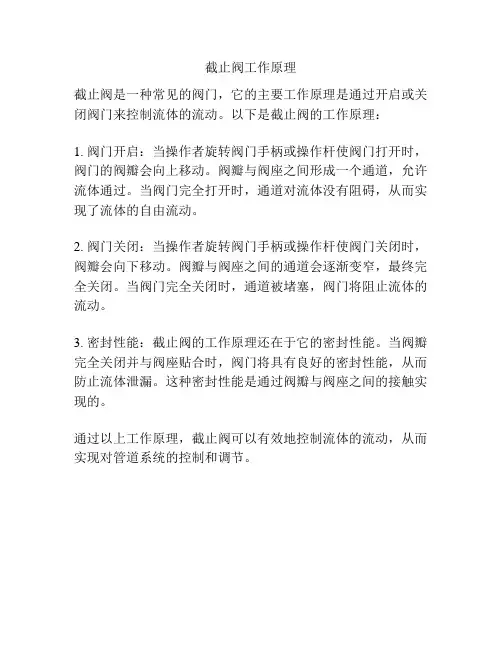

截止阀工作原理
截止阀工作原理
截止阀是一种常见的阀门，它的主要工作原理是通过开启或关闭阀门来控制流体的流动。
以下是截止阀的工作原理：
1. 阀门开启：当操作者旋转阀门手柄或操作杆使阀门打开时，阀门的阀瓣会向上移动。
阀瓣与阀座之间形成一个通道，允许流体通过。
当阀门完全打开时，通道对流体没有阻碍，从而实现了流体的自由流动。
2. 阀门关闭：当操作者旋转阀门手柄或操作杆使阀门关闭时，阀瓣会向下移动。
阀瓣与阀座之间的通道会逐渐变窄，最终完全关闭。
当阀门完全关闭时，通道被堵塞，阀门将阻止流体的流动。
3. 密封性能：截止阀的工作原理还在于它的密封性能。
当阀瓣完全关闭并与阀座贴合时，阀门将具有良好的密封性能，从而防止流体泄漏。
这种密封性能是通过阀瓣与阀座之间的接触实现的。
通过以上工作原理，截止阀可以有效地控制流体的流动，从而实现对管道系统的控制和调节。
电动截止阀的工作原理
电动截止阀的工作原理电动截止阀是一种重要的阀门类型，被广泛应用于工业领域中流体控制系统的控制和管理。
其涵盖了大量用途，包括煤气、石油、化工、冶金、电力、水利等领域。
本文将介绍电动截止阀的工作原理、结构特点、应用和使用注意事项。
一、工作原理电动截止阀的工作原理与其他液压阀门无异，其基本原理是通过电机驱动阀门芯进行启闭动作，从而控制管道中的流量。
该阀门的芯杆与螺母相连，螺母通过电动机转速变化产生上下移动的动作，推动芯杆开启或关闭阀门。
具体来说，它的启闭过程可以分为以下三个步骤：1、电机启动：电动机启动时，其输出的旋转力矩通过机构体传递给阀门芯杆，使其运动；2、阀门移位：随着阀门芯杆的运动，其与阀门盖板连接的同轴轴承也开始运动，然后带动阀门芯杆和阀门芯直线运动，直到阀门芯处于完全开启或关闭位置。
3、电机停止：当阀门芯完全打开或关闭时，电动机自动停止，阀门达到最终的启闭状态。
二、结构特点1、针对不同需求：电动截止阀通常分为直通式、角式、法兰式、蝶式等多个不同型号，以满足不同用户对于阀门型号、工作压力、切断介质等方面的需求。
2、电气控制：电动截止阀采用计算机控制技术，可通信监测，远程操作，自动化调节。
它具有自学功能，能够在程序库遇到相似命令时自发得出相应操作。
3、经济高效：在自来水管道、油气输送管道等领域应用广泛。
它具有性能优异、操作方便、经济高效等显著优点，为用户节约大量的时间和资金成本。
三、应用范围电动截止阀的应用已经涵盖了各个领域。
在煤气、石油化工、冶金、电力、水利等领域内，其存在意义重大。
下面是该阀门的具体应用：1、冶金行业：电动截止阀广泛应用于冶金行业的炉渣处理、冷却水循环、煤气燃烧、氧气输送等流体介质的控制和调节。
2、化工行业：采用电动截止阀控制的管道一般具有高效、精准和可靠等优点，能够保证流体的密封性和稳定性，被广泛应用于各种化工生产线中。
3、电力行业：电压、电流变化对电动截止阀的影响很小，因此其应用领域广泛。
截止阀结构形式
截止阀结构形式截止阀是一种常用的管道阀门，用于控制介质的流动。
它的结构形式多种多样，其中一种常见的结构形式是截止阀结构形式。
本文将对截止阀结构形式进行详细介绍。
一、截止阀的基本结构截止阀的基本结构由阀体、阀盖、阀瓣、阀杆和传动装置等组成。
其中，阀体是截止阀的主要部件，其内部设置有阀座，阀瓣通过阀杆与传动装置相连，通过传动装置的操作来控制阀瓣的开启和关闭。
二、截止阀的工作原理截止阀通过阀瓣的升降来控制介质的流动。
当阀瓣下降时，与阀座紧密贴合，阻止介质的流动；当阀瓣上升时，与阀座分离，允许介质流过。
通过传动装置的操作，可以控制阀瓣的升降，从而实现对介质的开闭控制。
三、截止阀的结构形式1. 直通截止阀：直通截止阀是最常见的一种截止阀结构形式。
它的阀体与管道轴线呈直线排列，介质的流动方向与管道轴线保持一致。
这种结构形式适用于直线管道，操作简单方便。
2. 角式截止阀：角式截止阀的阀体与管道轴线呈角度排列，介质的流动方向与管道轴线存在一定的偏差。
这种结构形式适用于需要改变介质流动方向的场合，如水力系统中的分支管道。
3. Y型截止阀：Y型截止阀的阀体内部呈Y形结构，具有较大的流通面积，能够减小流阻，降低压力损失。
这种结构形式适用于对压力损失要求较高的场合。
4. 风门式截止阀：风门式截止阀的阀体内部设置有风门，通过调节风门的开度来控制介质的流量。
这种结构形式适用于对流量调节要求较高的场合，如空调系统中的风量调节。
四、截止阀的应用领域截止阀广泛应用于各个行业的管道系统中，如石油化工、电力、冶金、化肥、造纸等行业。
它可以用于控制各种介质的流动，如液体、气体和蒸汽等。
截止阀的结构形式多样，可以根据介质的特点和工艺要求选择合适的截止阀。
五、截止阀的优缺点截止阀具有以下优点：结构简单紧凑，体积小，重量轻；密封性好，能够实现零泄漏；流通能力大，流阻小；操作方便，开启和关闭快速。
然而，截止阀也存在一些缺点，如压力损失较大，流体阻力大，容易产生水锤等。
