中文(激光)电子经纬仪说明书
科力达(中文)电子经纬仪操作手册
系列测绘仪器由科立达测绘仪器有限公司总代理销售。您在使用仪器过
程中如发现的问题或提出建议，请就近向销售网点反映，我们将竭诚为您服务并表示衷心感谢。
（为保持仪器的良好工作状态，建议您每年在销售网点进行一次专业的仪器保养。）
北京三鼎光电仪器有限公司 二零零七年三月
厂家保留对技术及产品规格进行修改的权利而不事先通知。
2.1.预防事项 .........................................................................................................................................1 2.2.部件名称 .........................................................................................................................................2 2.3.仪器开箱和存放 ............................................................................................................................. 2 2.4.电池的装卸、信息和充电 .............................................................................................................3 2.5.仪器与机座的装卸 ......................................................
电子经纬仪DJD2—JCL
电子经纬仪DJD2—JCL使用说明书J6、J6E光学经纬仪使用说明书一、仪器的用途和特点本仪器的测角精度：水平方向一测回的方向误差不大于±6"；天顶距测量中误差不大于±9"，适用于低等控制测量，地形测量，矿山测量和工程导线测量等。
本仪器具有下列特点：1、望远镜采用内调焦系统（J6E 为正像内调焦系统），主物镜为三片分离型结构。
分划板设有双丝和单丝，便于照准不同目标，水平和垂直分划丝上均有供测距用的视距丝。
望远镜孔径大，鉴别率高，成像清晰，用于观测远近目标均适宜。
2、度盘读数采用光学带尺读数系统，在同一视场内可同时直接读取水平角和天顶距，并公用一个照明系统，使用方便，读数快速、精确。
3、对点器系一小型望远镜，用于对地面点进行观测，其物镜可随照准部转动；易于发现和消除对点误差，仪器还附有测锤，便于在不同条件下的对点工作。
4、竖轴采用强制定心球面导轨滚珠支承的半运动式轴系（结构示意图见下图），定向及置中精度高，对温度不敏感，不易卡死。
由于强制定心和大型球面滚珠支承的摩擦力距较大，运转时有轻微“沙沙”声，但绝不影响使用。
5、基座内设有防偏扭簧片，通过此簧片将基座上、下体作半刚性联接，可防止扭转，消除偏扭误差。
6、按用户要求可提供管状定心磁针。
7、仪器出厂前均经环境模拟试验和防霉、防雾处理，经久耐用。
仪器可在－25°C ～＋40°C环境温度下工作。
二、仪器的主要技术参数望远镜成像 J6 倒像 J6E 正像放大率 J6 28倍 J6E 29倍物镜有效孔径 40毫米视场角1°20′视距乘常数 100视距加常数 0鉴别率<3.6″调焦范围 2米～∞物镜壳外径φ46-0.05毫米望远镜长度 180毫米显微镜放大率水平读数系统 73倍竖直读数系统 74倍读数系统水平度盘分划直径 93.4毫米水平度盘读数分划1′（估读6″）竖直度盘分划直径 73.4毫米竖直度盘读数分划1′（估读6″）水准器角值照准部水准器30″/2毫米指标水准器30″/2毫米圆水准器8′/2毫米光学对点器放大率 1.1倍视场角4°四、仪器的使用方法1、照准仪器在安置、对中、安平后，松开两制动手轮11和20（图一，下同），利用粗瞄准器12即可概略照准目标。
博飞DJD2-JC系列激光电子经纬仪说明书
DJD2-JC 型激光电子经纬仪可用于控制测量，用于矿山、 铁路、水利等方面的工程测量，地形测量和多种工程测量。
2008 年 7 月
使用说明书
保养总则
1、避免震动 长途运输仪器时，最好进行外包装或考虑防震措施，
避免严重碰击仪器。 2、安装和迁站
仪器在三角架上安装时，要一手扶住仪器照准部，一 手旋转三角架中心螺旋，防止仪器滑落，卸下仪器时也应如 此。如果需要与三角架一起搬运仪器时，切不可水平方向扛 在肩上，应保持直立位置搬运仪器。如果距离较远时，要取 下仪器放在仪器箱内搬运。 3、保持清洁
使用说明书
1．仪器原理及用途
DJD2-JC 系列激光电子经纬仪是采用先进的数字经纬仪与 现代半导体激光器相结合的新型测量仪器。中文显示功能及操作 界面更加方便国内用户需要。
其原理是采用一条激光束做可见参考线，其光轴与望远镜视准 轴严格重合，因而这一激光束所指的水平方向及高角可通过数字经 纬仪直接获得。其水平、垂直角读数分辨率为 1″、5″、10″， 测角精度为 2″、5″。数据内存功能，可存储 500 点数据（垂直 角、水平角、斜距）。
11.1 用十字丝测距. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 11.2 倾斜改正功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 11.3 照明和定时关机功能. . . . . . . . . . . . . . . . . . . . . . . . . . . 29 12 检查和校正. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 12.1 检查和校正长水准器. . . . . . . . . . . . . . . . . . . . . . . . . . . 30 12.2 检查和校正圆水准器. . . . . . . . . . . . . . . . . . . . . . . . . . . 31 12.3 十字丝竖丝的检验和校正. . . . . . . . . . . . . . . . . . . . . . .31 12.4 仪器视准轴的检验和校正. . . . . . . . . . . . . . . . . . . . . . .33 12.5 检验和校正光学对点器. . . . . . . . . . . . . . . . . . . . . . . . . 34 12.6 激光器的检验和校正. . . . . . . . . . . . . . . . . . . . . . . . . . .35 13 基座安装和拆卸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 14 错误显示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 15 技术指标. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 16 专用附件设备. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 17 装箱单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

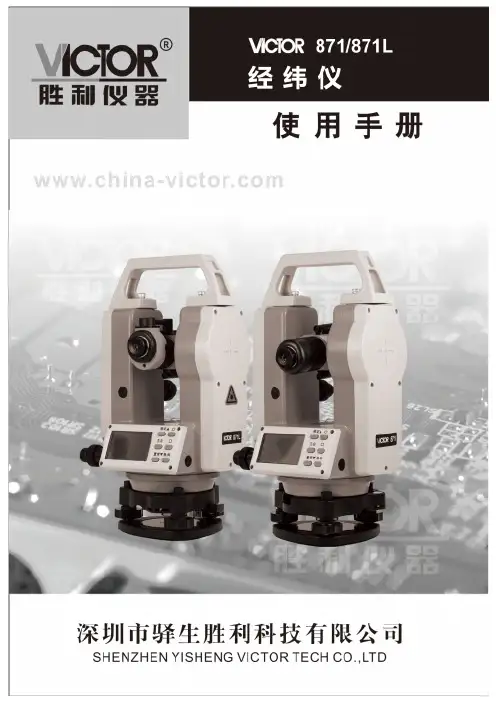

胜利仪器 VICTOR 871 871L激光经纬仪说明书
注意事项1.仪器长时间不用请定期（3个月）检查；2.精密仪器，小心轻放；3.禁止在高粉尘、无良好通风或靠近易燃易爆物品的环境下使用；4.禁止自行拆卸、重装仪器；5.严禁用望远镜直接观测太阳，以免造成眼睛失明，若要观测太阳时务必使用阳光滤色镜；6.在烈日或雨天环境下工作，请务必在遮阳伞的掩护下进行，以免影响仪器精度或损坏仪器观测者离开仪器时，应将防雨罩罩在仪器上，灰尘或雨水可能使仪器发生故障；7.在将仪器放入包装箱前，请确定仪器和包装箱是否干燥；8.外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻檫净，切不可用其它物品擦试，不可用化学试剂擦试塑料部件及有机玻璃表面，可用浸水的软布擦试；9.禁止将仪器连同三角架一起搬动；10.不使用激光时请关闭，勿频繁开关激光器。
目录1.仪器各部分名称及其功能ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ1 1.1按件布局ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ1 1.2显示屏ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ11.3按键操作ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ22.电池盒使用ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ3 2.1电池盒更换ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ32.2电池盒充电ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ33.测量准备ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ4 3.1仪器安放ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ4 3.2仪器整平ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ4 3.3用对点器置中仪器ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ4 3.4望远镜屈光度、焦距的调节ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ5 3.5天顶测量ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ63.6水准测量ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ64.角度测量及参数设置ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ7 4.1水平角度复测模式ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ7 4.2参数设置ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ84.3竖直度盘指标差i的检验与校正ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ105.检验与校正ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ11 5.1长水准器的检验与校正ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ11 5.2圆水准器的检验与校正ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ12 5.3激光对点器的检验与校正ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ12 5.4望远镜分划板竖丝的检验与校正ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ13 5.5仪器照准差C的检验与校正ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ145.6激光束同焦与同轴的检验和校正ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ146.仪器与基座的装卸ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ157.望远镜测距丝测距 (17)8.激光测量（激光电经）ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ189.技术指标ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ2010.出错代码ꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏꞏ2211.装箱单 (23)12.产品保修卡 (24)1仪器各部分名称及其功能1.1按键布局1.2显示屏1.3按键操作角度测量模式，正常开机进入。
DT 2电子经纬仪说明书
１． 用途和使用范围 本系列电子经纬仪采用绝对码盘式测角系统，集光、机、
电和计算技术于一体，实现了角度测量、显示、存储等多项功 能，可同时显示水平和竖直角度，并可实现竖直角的斜率转换 及竖直角度的倾斜补偿功能，测角精度为 2″、5″。在实现 角度测量功能的同时，还可与测距仪相接组成组合式电子速测 仪。仪器配有数据输出接口，可将测量数据传输给外部计算机。
回到原来的设置状态。 ５． 测量前的准备 5.1 电池
DT-2/5 系列电子经纬仪配有可充电的镍氢电池。电池标 称电压为 4.8V, 标称容量为 1800mAh。 5.1.1 电池装卸
取下电池盒时，先关闭仪器电源，按下电池顶部的按钮，
9
顶部朝外向上将电池盒取出。 装电池盒时，先将电池盒底部插入仪器的槽中，按压电池
DT-2 DT-5 DT-2(L) DT-5(L)
2″精度 5″精度 2″精度配激光器 5″精度配激光器
请根据产品具体型号阅读使用手册相关内容。
警 告： 不要将望远镜筒直接瞄准太阳，以免伤害眼睛！
注意： 仪器在三脚架上安装时，要一手扶住仪器，一手旋转三脚
架中心螺旋，防止仪器滑落，卸下仪器时也应如此。 不要将仪器与三脚架一起扛着移动。 应避免阳光长时间直接照射仪器。 仪器使用完毕后，请用绒布或毛刷清除仪器表面灰尘，仪
17
90° 00′ 00″，用望远镜十字丝确定象限目标点的方向。
3
激光电子经纬仪和电子经纬仪在结构上的区别如下图所示： 激光器
4
３． 键盘功能和显示符号 3.1 键盘功能
5
3.2 显示符号
6
４． 初始设置
本仪器具有多种功能项目供选择，以适应不同作业的需
要。为此，在作业之前，请对仪器的功能项目进行初始设置。
DT-2电子经纬仪说明书
间有相对移位，则应微调望远镜调焦手轮，直至两影像清晰且 相对静止。 ６． 角度测量 6.1“正镜”和“倒镜”观测
“正镜”指的是观测者对着望远镜目镜时竖盘（圆形侧盖） 在望远镜的左边，“倒镜”指的是观测者对着望远镜目镜时竖 盘在望远镜的右边。
取正倒镜读数的平均数为观测值，可以有效地消除仪器的 系统误差。因此，在进行角度测量时，完成正镜观测后，要转 动望远镜 180°，再完成倒镜观测。
10
变为红灯，表示充电开始进行。充电 3~4 小时后红灯变为绿灯， 表示电池已充满，拨出充电插头及充电器，充电完毕。 5.2 架设仪器 5.2.1 展开三脚架到适当高度 5.2.2 确认测量点位于三角架头中心孔的正下方。 5.2.3 将三脚架头调平，并紧固锁紧装置。 5.2.4 小心地把仪器放在架上，通过松动中心螺旋移动仪器， 当垂球位于地面标记正上方时，轻轻地锁紧三角架上的中心螺 旋。 5.3 仪器的整平 5.3.1 用圆水准器粗略整平仪器 5.3.1.1 转动脚螺旋钮 B.C 使气泡移至垂直于 B.C 连线的圆水 泡中心线上。 5.3.1.2 转动脚螺旋 A 使水泡居于圆水准器中心 5.3.2 用长水准器整平仪器 5.3.2.1 松开水平制动手轮转动仪器，利用脚螺旋 B.C 的转动， 使平行于 B.C 连线的长水泡的气泡居中。 5.3.2.2 转动仪器 90°，然后转动脚螺旋 A 使水泡居中。 5.3.2.3 仪器每转动 90°重复上述步骤，并检查在所有这些 点上的气泡是否都正确居中。
例如： 按住［HOLD］键 +［OSET］键时开机，进入初始设置状态： 角度单位 •UNITA：360°度 •UNITB：400G（冈） •UNITC：6400mil（密位） 按［R/L］键 水平角位置提示 •NO BEEP 水平角无提示 按［OSET］键 •90 BEEP 仪器在 0°、90°、 180°、270°附近时蜂鸣器鸣响。 按［R/L］键
电子经纬仪操作说明
A
角度 测量
转动仪器，HR闪烁，瞄准第一 个目标A（起始方向）
再按动“锁定”键，设置水平 角的度数，HR固定 瞄准第二个目标B直接显示目标 B的读数
瞄准目标 A
HOLD 瞄准B
V 90°10′20″ HR 30°00′00″
V 90°10′20″ HR 30°00′00″ V 90°10′20″ HR 98°20′30″
THANKYOU
注意事项
(1) 阳光下测量应避免将物镜直接瞄准太阳。若在太阳下作业应安装滤光器。 (2) 避免在高温和低温下存放和使用仪器，亦应避免温度骤变（使用时气温变化除外）。 (3) 仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。 (4) 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直到它适应环 境温度后 再使用仪器。 (5) 仪器长期不使用时，应将仪器上的电池卸下分开存放。电池应每月充电一次。 (6) 仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运 输最好在 箱子周围使用软垫。 (7) 仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。 (8) 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻檫净，切不可用其它物品擦试。 (9) 不可用化学试剂擦试塑料部件及有机玻璃表面，可用浸水的软布擦试。 (10)仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘，仪器被雨水淋湿后，切勿通电开 机，应及 时用干净软布擦干并在通风处放一段时间。 (11)作业前应仔细全面检查仪器，确定仪器各项指标、功能、电源、初始设置和改正参数 均符合要 求时再进行作业。 (12)即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。 (13)当激光亮起时，不要用眼睛直视激光光源，以免伤害人的眼睛。
天宝 经纬仪 使用说明书
（激光）电子经纬仪使用说明书为了使您更好地了解仪器性能，正确、安全地使用本系列电子经纬仪，请您在使用前仔细阅读本手册，并妥善保存备用。
为便于阅读，本手册中的部分插图和显示内容作了简化处理。
为不断提高产品的性能，仪器的技术参数、软件版本和外观随时可能变化，恕不另行通知，敬请谅解。
随仪器附有保修单一份，购买仪器后请填好该单，并请寄本公司客户服务部，凭该保修单用户可享受规定的免费保修服务。
保养总则1、避免震动长途运输仪器时，最好进行外包装或考虑防震措施，避免严重碰击仪器。
2、安装和迁站仪器在三角架上安装时，要一手扶住仪器照准部，一手旋转三角架中心螺旋，防止仪器滑落，卸下仪器时也应如此。
如果需要与三角架一起搬运仪器时，切不可水平方向扛在肩上，应保持直立位置搬运仪器。
如果距离较远时，要取下仪器放在仪器箱内搬运。
3、保持清洁仪器使用完毕后，要用绒布或毛刷清除仪器表面灰尘，仪器被雨水淋后要及时擦干仪器。
不可用化学擦拭剂擦洗喷漆面、电池盒及塑料部件，如需要，可用浸水软布擦洗上述部件。
清洁外露光学件时，应用脱脂棉或镜头纸轻轻擦净，切不可用手帕、衣服擦拭光学零件表面。
4、避免阳光长时间照晒仪器仪器不要放置在极热的地点，或被阳光长时间照晒，否则将影响仪器的测量精度。
5、检查电池使用仪器前应检查电池电压，以保证仪器的正常使用。
6、使用后须知仪器使用后应保存在干燥、通风良好的室内，室温应控制在45℃以下，仪器包装箱应经常更换干燥剂。
目录一. 用途 (5)二. 仪器各部位名称 (6)三．显示器和显示标记 (7)四．操作面板和操作键 (8)五．测量前的准备 (9)1.安放仪器准备测量 (9)2.开机 (11)3.关机 (11)4.电压显示 (12)5.电池装卸 (12)六．角度测量 (13)1.水平角和垂直角测量 (13)2.水平角右旋增量HR和左旋增量HL转换 (15)3.水平角设置 (16)4.水平角重复测量 (17)5.垂直角百分比测量模式（坡度角测量） (20)七．数据输出及串行通信 (21)1.RS—232C串行通信接口 (21)2.数据记录 (21)3.数据口定义 (21)八．内存模式 (22)九．功能设置 (23)1.功能设置 (23)2.功能设置操作方法 (23)3时钟设置 (26)十．指标差、视准差、补偿器零点差设置 (28)十一．其它功能 (30)1.用十字丝测距 (30)2.倾斜改正功能 (31)3.照明和定时关机功能 (32)十二．检查和校正 (33)1.检查和校正长水准器 (33)2.检查和校正圆水准器 (34)3.十字丝竖丝的检验和校正 (35)4.仪器视准轴的检验和校正 (36)5.检验和校正光学对点器 (38)6.检验和校正激光对点器 (40)7.检验和校正指向激光 (41)十三．基座安装和拆卸 (41)十四．错误显示 (43)十五．技术指标 (44)十六．标准配置附件 (46)十七．附录A 电子水泡设置 (47)一．用途本系列电子经纬仪采用绝对编码式数字角度测量系统。
天津赛特测机有限公司 SJDJ-02 SJDJ-05 系列 激光电子经纬仪 使用说明书
激光电子经纬仪SJDJ-02 SJDJ-05系列使用说明书天津赛特测机有限公司目录1．产品简介……………………………………………2．主要技术参数……………………………………3．外部结构…………………………………………4．按键功能…………………………………………5．测量前的准备……………………………………5．1电池的准备…………………………………5．2架设仪器……………………………………5．3仪器的整平…………………………………5．4对中…………………………………………5．5瞄准…………………………………………5．6初始设置……………………………………5.7 时间设置……………………………………6．操作方法……………………………………………6．1开机……………………………………………6．2角度测量………………………………………6. 3点亮激光………………………………………6．4关机…………………………………………6．5视距测量法测量距离…………………………6．6基座的安装与拆卸……………………………7．检查和校正…………………………………………7．1长水准器………………………………………7．2圆水准器………………………………………7．3光学对点器……………………………………7．4望远镜分划板竖丝铅直………………………7．5照准差…………………………………………7．6竖盘指标差………………………………………7. 7视准激光调整……………………………………7. 8激光对点器……………………………………8．错误提示………………………………………………9．附件…………………………………………………注意事项²使用前请仔细阅读本说明书。
²激光对人眼有害，请勿直视！²不要将望远镜筒直接瞄准太阳，以免伤害眼睛。
²不要随意松动和拆卸仪器上的任何螺钉。
²要防止仪器受到剧烈的震动。
激光经纬仪使用说明和注意事项讲解
激光经纬仪使用说明1. 仪器用途激光是一种方向性极强、能量十分集中的光辐射。
这对于实现测量过程的高精度、方便性及自动化是十分有益的。
本仪器在J2光学经纬仪上引入半导体激光,通过望远镜发射出来。
激光束于望远镜照准轴保持同轴、同焦。
因此,除具备光学经纬仪的所有功能外,还有供一条可见的激光束,十分便于工程施工。
本仪器望远镜可绕过支架作盘左盘右测量,保持了经纬仪的测角精度。
也可向天顶方向垂直发射光束,作为一台激光垂准仪用。
若配置弯管读数目镜,则可根据竖盘读数对垂直角进行测量。
望远镜照准轴精细调成水平后, 有可作激光水准仪用。
若不使用激光, 仪器仍可作J2光学经纬仪用。
2. 仪器使用方法2.1 架立三脚架将三脚架架于测站上,调节架脚的长度,使得三脚架在放置仪器后,操作者的眼睛稍微高于望远镜视轴水平位置的高度,然后将三脚架上的旋手分别锁紧;2.2放置仪器打开仪器箱,取出仪器放置脚架上,一只手扶住仪器,另一只手将中心螺钉旋入仪器基座的螺孔内,旋紧中心螺钉时不要放松,也不要过紧;同时关上仪器箱;2.3水平和直线度、角尺测量A:水平测量:调整仪器底盘上水平泡至三面水平(水平泡居中后,调整仪器上水平/垂直旋钮至垂直位置后,目视刻度盘里刻度精确在 90度(此事激光束打出来的是一条水平线 ,后开始测量被测点的水平;B:直线度测量:仪器调整水平后,在被测物体两端测量并调出一条平行于两测量点的直线, 后根据现场情况,进行逐点测量;得出直线度数据;C:角尺测量:仪器在调整水平和对好两点的直线度后, 调整仪器上的水平 /垂直旋钮至水平位置后看激光刻度盘里面的此时的激光刻度数据,并且把它调整到一个整数(便于操作和记忆,如 60度、 65度、 90度。
,后测量被测物体的相关数据(相对于对直线的两点3. 仪器使用的注意事项:激光操作仪是一种精密光学仪器,正确合理的使用和保养对提高仪器的使用寿命、保持仪器的精度有很大作用;以下几点需特别注意:1 仪器从箱中取出需小心, 一手扶住照准部, 一手握住三角基座, 装箱时同取出时动作相同;2仪器装上三脚架,锁紧螺栓要牢靠,以防仪器摔下;3操作仪器时,动作要轻柔平稳,转动仪器锁紧机构不要用力过猛;4使用过程中应避免阳光直晒,以免影响观测精度,遇到下雨时,用伞遮住仪器,以防仪器被雨淋坏;5仪器受潮后应将仪器进行干燥处理后在使用;6 仪器表面清洁应用软毛刷轻轻涮出, 如有水气或油污, 可用干净的丝绸、脱脂棉或擦镜纸轻轻擦净,切莫用手触摸光学零件,以防发霉;7仪器长期不用时,要定期试用检查,并且要取出电池;箱体内要放适当干燥剂,干燥剂失效后要立即调换;箱子应放于干燥、清洁、通风良好的室内;8仪器应在-10~+45℃温度下使用。
