[Excel表格]色环电阻计算器
(整理)色环电阻阻值对照表
一、四色环：
二、第四环决定第一、第二环颜色组合：
一、二环为棕和红，那四环可能是金或银了，因为E24和E12标称值系列都有1.2对应阻值。
一、二环为棕和黄，那你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，三、四色环阻值范围：
四、五色环：
如果第五条色环为黑色，一般用来表示为绕线电阻器。
如果第五条色环如为白色，一般用来表示为保险丝电阻器。
如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。
五、五色环阻值范围：
第四环颜色为：
银、金、黑、色是欧姆级的，棕、红、橙、色是千欧级的，黄、绿、蓝色是兆欧级的。
色环电阻对照表
色环电阻对照表4色环电阻所表示数值、倍数及误差值：4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用 1个色环表示误差。
5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑 0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫 7 7 10000000 +/- 0.1%灰 8 8 100000000白 9 9 1000000000 +5~-20%金 +-5%银 +-10%无色环 +-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。
所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。
如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。

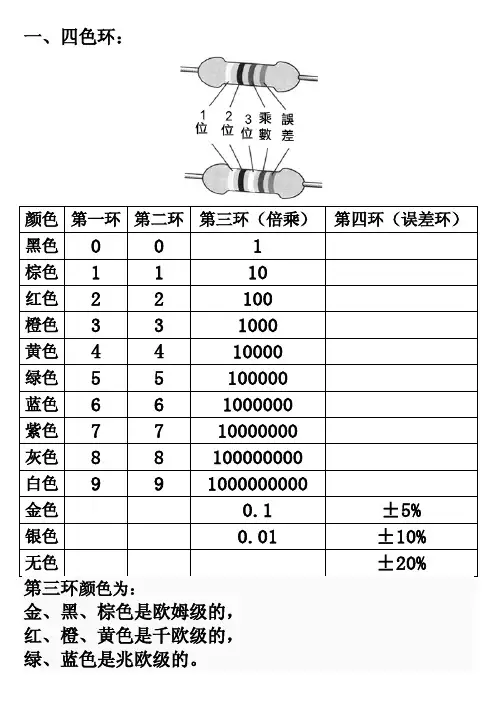

色环电阻阻值对照表
颜色 第一环 第二环 第三环（倍乘）
黑色 0
0
1
棕色 1
1
10
红色 2
2
100
橙色 3
3
1000
黄色 4
4
10000
绿色 5
5
100000
蓝色 6
6
1000000
紫色 7
7
10000000
灰色 8
8 100000000
白色 9
9 1000000000
金色
0.1
银色
0.01
无色
第三环颜色为：
绿色 105 1.0-9.1MΩ 几点几兆欧
蓝色 106 10-91MΩ 几十几兆欧
紫色 107 100-910MΩ 几百几十兆欧
银色
倍乘太小一般不会常用
灰色 白色
倍乘太大一般不会用 倍乘太大一般不会用
无色
第三环不可能是无色环
四、乘） 第五环（误差环） 备注
三、四色环阻值范围：
第三环颜色 倍乘 阻值范围
单位 备注
金色 10-1 1.0-9.1Ω 几点几欧
黑色
100 10-91Ω
几十几欧
棕色 101 100-910Ω 几百几十欧
红色 102 1.0-9.1KΩ 几点几千欧
橙色 103 10-91KΩ 几十几千欧
黄色 104 100-910KΩ 几百几十千欧
金、黑、棕色是欧姆级的，
红、橙、黄色是千欧级的，
绿、蓝色是兆欧级的。
第四环（误差环）
±5% ±10% ±20%
二、第四环决定第一、第二环颜色组合：
标称值系列
误差
电阻标称值
1.0 1.1 1.2 1.3 1.5 1.6

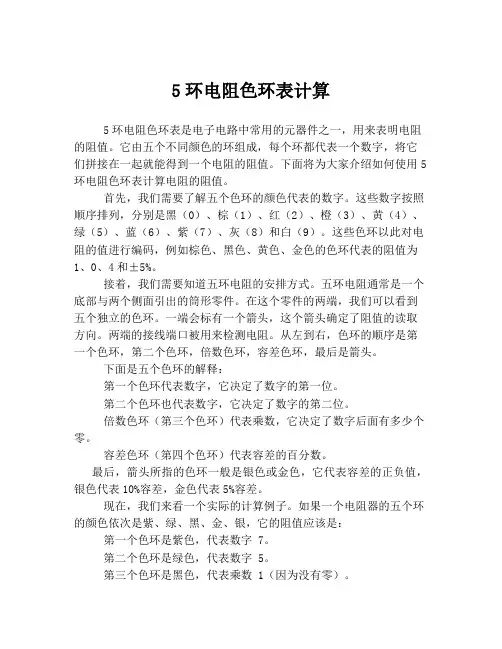

5环电阻色环表计算
5环电阻色环表计算5环电阻色环表是电子电路中常用的元器件之一，用来表明电阻的阻值。
它由五个不同颜色的环组成，每个环都代表一个数字，将它们拼接在一起就能得到一个电阻的阻值。
下面将为大家介绍如何使用5环电阻色环表计算电阻的阻值。
首先，我们需要了解五个色环的颜色代表的数字。
这些数字按照顺序排列，分别是黑（0）、棕（1）、红（2）、橙（3）、黄（4）、绿（5）、蓝（6）、紫（7）、灰（8）和白（9）。
这些色环以此对电阻的值进行编码，例如棕色、黑色、黄色、金色的色环代表的阻值为1、0、4和±5%。
接着，我们需要知道五环电阻的安排方式。
五环电阻通常是一个底部与两个侧面引出的筒形零件。
在这个零件的两端，我们可以看到五个独立的色环。
一端会标有一个箭头，这个箭头确定了阻值的读取方向。
两端的接线端口被用来检测电阻。
从左到右，色环的顺序是第一个色环，第二个色环，倍数色环，容差色环，最后是箭头。
下面是五个色环的解释：第一个色环代表数字，它决定了数字的第一位。
第二个色环也代表数字，它决定了数字的第二位。
倍数色环（第三个色环）代表乘数，它决定了数字后面有多少个零。
容差色环（第四个色环）代表容差的百分数。
最后，箭头所指的色环一般是银色或金色，它代表容差的正负值，银色代表10%容差，金色代表5%容差。
现在，我们来看一个实际的计算例子。
如果一个电阻器的五个环的颜色依次是紫、绿、黑、金、银，它的阻值应该是：第一个色环是紫色，代表数字 7。
第二个色环是绿色，代表数字 5。
第三个色环是黑色，代表乘数 1（因为没有零）。
容差色环是金色的，代表5%。
银色的箭头代表正容差。
所以，这个电阻器的阻值应该为750±5%欧姆。
在实际的电路设计和维护工作中，5环电阻色环表是必不可少的计算工具。
虽然在现代电子电路技术中有更高精度的电阻计算方法，但这种基于色环编码的阻值计算方法依然被广泛使用。
当然，在使用色环表时，需要注意准确识别每个色环，防止出现计算错误。
(整理)色环电阻阻值对照表
一、四色环：
二、第四环决定第一、第二环颜色组合：
一、二环为棕和红，那四环可能是金或银了，因为E24和E12标称值系列都有1.2对应阻值。
一、二环为棕和黄，那你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，三、四色环阻值范围：
四、五色环：
如果第五条色环为黑色，一般用来表示为绕线电阻器。
如果第五条色环如为白色，一般用来表示为保险丝电阻器。
如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。
五、五色环阻值范围：
第四环颜色为：
银、金、黑、色是欧姆级的，棕、红、橙、色是千欧级的，黄、绿、蓝色是兆欧级的。
色环电阻阻值对照表
一、四色环：二、第四环决定第一、第二环颜色组合：标称值系列误差电阻标称值E24（金色）±5%1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.87.58.29.1E12（银色）±10%1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.88.2E6（无色）±20% 1.0 1.5 2.2 3.3 4.7 6.8如：一、二环为棕和棕，那四环只能是金色了，因为只有E24标称值系列才有1.1对应阻值。
一、二环为棕和红，那四环可能是金或银了，因为E24和E12标称值系列都有1.2对应阻值。
一、二环为棕和黄，那你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，三、四色环阻值范围：第三环颜色倍乘阻值范围单位备注金色10-1 1.0-9.1Ω几点几欧黑色10010-91Ω几十几欧棕色101100-910Ω几百几十欧红色1021.0-9.1KΩ几点几千欧橙色10310-91KΩ几十几千欧黄色104100-910KΩ几百几十千欧绿色1051.0-9.1MΩ几点几兆欧蓝色10610-91MΩ几十几兆欧紫色107100-910MΩ几百几十兆欧银色倍乘太小一般不会常用灰色倍乘太大一般不会用白色倍乘太大一般不会用无色第三环不可能是无色环四、五色环：颜色第一环第二环第三环第四环（倍乘）第五环（误差环）备注黑色0001误差环与阻值环隔距较大棕色11110±1%红色222100±2%橙色3331000黄色44410000绿色555100000±0.5%蓝色6661000000±0.25%紫色77710000000±0.1%灰色888100000000±0.05%白色9991000000000金色0.1±5%银色0.01±10%无色±20%如果第五条色环为黑色，一般用来表示为绕线电阻器。
色环电阻阻值对照表
一、四色环：二、第四环决定第一、第二环颜色组合：标称值系列误差电阻标称值E24（金色）±5%1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.87.58.29.1E12（银色）±10%1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.88.2E6（无色）±20% 1.0 1.5 2.2 3.3 4.7 6.8如：一、二环为棕和棕，那四环只能是金色了，因为只有E24标称值系列才有1.1对应阻值。
一、二环为棕和红，那四环可能是金或银了，因为E24和E12标称值系列都有1.2对应阻值。
一、二环为棕和黄，那你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，三、四色环阻值范围：第三环颜色倍乘阻值范围单位备注金色10-1 1.0-9.1Ω几点几欧黑色10010-91Ω几十几欧棕色101100-910Ω几百几十欧红色1021.0-9.1KΩ几点几千欧橙色10310-91KΩ几十几千欧黄色104100-910KΩ几百几十千欧绿色1051.0-9.1MΩ几点几兆欧蓝色10610-91MΩ几十几兆欧紫色107100-910MΩ几百几十兆欧银色倍乘太小一般不会常用灰色倍乘太大一般不会用白色倍乘太大一般不会用无色第三环不可能是无色环四、五色环：颜色第一环第二环第三环第四环（倍乘）第五环（误差环）备注黑色0001误差环与阻值环隔距较大棕色11110±1%红色222100±2%橙色3331000黄色44410000绿色555100000±0.5%蓝色6661000000±0.25%紫色77710000000±0.1%灰色888100000000±0.05%白色9991000000000金色0.1±5%银色0.01±10%无色±20%如果第五条色环为黑色，一般用来表示为绕线电阻器。
色环电阻对照表
色环电阻对照表4色环电阻所表示数值、倍数及误差值：4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用1个色环表示误差。
5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑0 0 1棕1 1 10 +/- 1%红2 2 100 +-2%橙3 3 1000黄4 4 10000绿5 5 100000 +/- 0.5%兰6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。
所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。
如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
