管道沟槽开挖技术交底大全

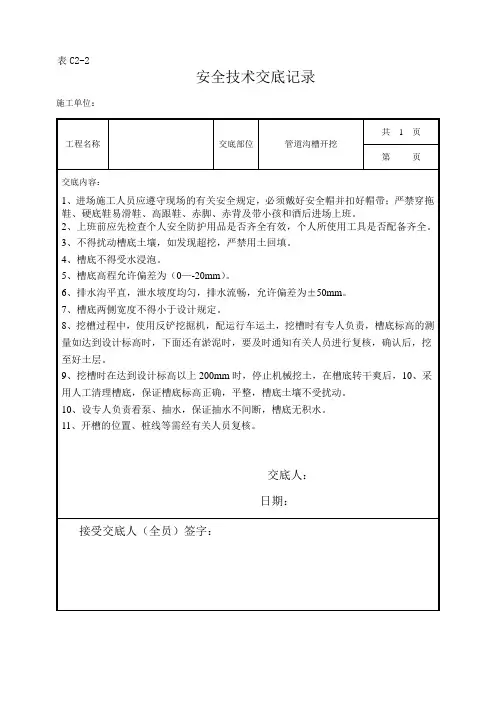

管道沟槽开挖安全技术交底
5、槽底高程允许偏差为（0—-20mm）。
6、排水沟平直，泄水坡度均匀，排水流畅，允许偏差为±50mm。
7、槽底两侧宽度不得小于设计规定。
8、挖槽过程中，使用反铲挖掘机，配运行车运土，挖槽时有专人负责，槽底标高的测量如达到设计标高时，下面还有淤泥时，要及时通知有关人员进行复核，确认后，挖至好土层。
工程名称
交底部位
管道沟槽开挖
共1页
第页
交底内容：
1、进场施工人员应遵守现场的有关安全规定，必须戴好安全帽并扣好帽带；严禁穿拖鞋、硬底鞋易滑鞋、高跟鞋、赤脚、赤背及带小孩和酒后进场上班。
2、上班前应先检查个人安全防护用品是否齐全有效，个人所使用工具是否配备齐全。
挖槽时在达到设计标高以上200mm时，停止机械挖土，在槽底转干爽后，10、采用人工清理槽底，保证槽底标高正确，平整，槽底土壤不受扰动。
10、设专人负责看泵、抽水，保证抽水不间断，槽底无积水。
11、开槽的位置、桩线等需经有关人员复核。
交底人：
日期：
接受交底人（全员）签字：

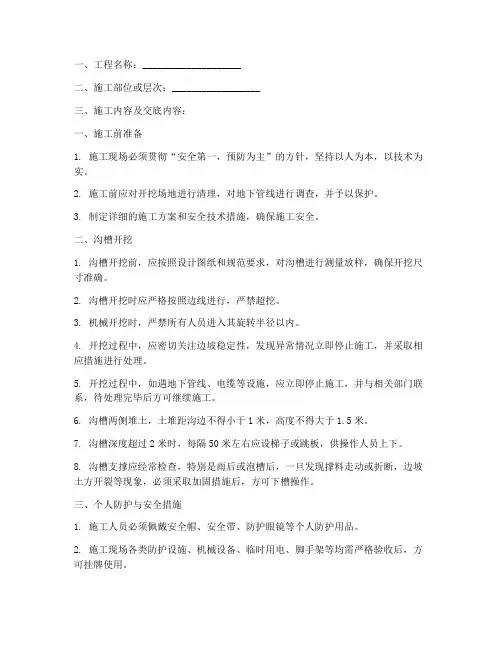

管道开挖的安全技术交底模板
一、工程名称：____________________二、施工部位或层次：__________________三、施工内容及交底内容：一、施工前准备1. 施工现场必须贯彻“安全第一，预防为主”的方针，坚持以人为本，以技术为实。
2. 施工前应对开挖场地进行清理，对地下管线进行调查，并予以保护。
3. 制定详细的施工方案和安全技术措施，确保施工安全。
二、沟槽开挖1. 沟槽开挖前，应按照设计图纸和规范要求，对沟槽进行测量放样，确保开挖尺寸准确。
2. 沟槽开挖时应严格按照边线进行，严禁超挖。
3. 机械开挖时，严禁所有人员进入其旋转半径以内。
4. 开挖过程中，应密切关注边坡稳定性，发现异常情况立即停止施工，并采取相应措施进行处理。
5. 开挖过程中，如遇地下管线、电缆等设施，应立即停止施工，并与相关部门联系，待处理完毕后方可继续施工。
6. 沟槽两侧堆土，土堆距沟边不得小于1米，高度不得大于1.5米。
7. 沟槽深度超过2米时，每隔50米左右应设梯子或跳板，供操作人员上下。
8. 沟槽支撑应经常检查，特别是雨后或泡槽后，一旦发现撑料走动或折断，边坡土方开裂等现象，必须采取加固措施后，方可下槽操作。
三、个人防护与安全措施1. 施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
2. 施工现场各类防护设施、机械设备、临时用电、脚手架等均需严格验收后，方可挂牌使用。
3. 要制定对施工现场危险部位的安全监控措施。
4. 根据实际需要及有关规定张挂各类安全标志、警告牌、安全标语等，渲染施工现场的安全气氛。
四、环境保护与文明施工1. 施工现场必须制定有关控制环境污染（道路保洁、噪音、施工单位给水、雨水、污水管道月日污水排放）的措施。
2. 施工现场必须做到三通一平。
3. 施工现场必须按规定设置消防器材设备，对动火进行审批和监护。
4. 运土车辆必须覆盖，严禁撒漏，污染路面必须清扫。
五、应急措施1. 制定应急响应预案，明确应急组织、职责和程序。
管道沟槽开挖安全技术交底
管道沟槽开挖安全技术交底一、引言管道沟槽开挖是施工过程中的关键环节之一，涉及到施工人员的人身安全和施工质量。
为了保障施工过程中的安全性和效率，本文将对管道沟槽开挖的安全技术进行交底，以确保施工人员尽可能避免意外事故的发生。
二、安全要求1.施工人员必须具备相应的资格和证书，熟悉相关技术规范和操作规程。
2.施工前必须进行现场勘察和安全风险评估，确定施工方案和安全措施。
3.施工现场必须设置明显的警示标志，警示标语清晰可见。
4.施工人员必须穿戴符合要求的个人防护装备，包括安全帽、防护鞋、护目镜、耳塞等。
5.施工现场必须配备相应的消防器材和急救设备，以备不时之需。
三、施工准备1.施工前必须将施工区域进行划定，确保周边没有地下设施或管线。
2.确认开挖土层的类型和稳定性，做好相应预防措施。
3.清除施工区域内的杂物，保持场地整洁，确保施工人员的行动空间。
四、安全措施1.确保施工现场开挖边坡的稳定性，采取避免坡面滑坡的措施。
2.采用合适的支护措施，包括使用支撑杆、支撑箱等，确保挖掘面的稳定与安全。
3.在挖掘过程中，应通过监测仪器及时掌握土体变形情况，一旦出现异常立即停工并采取相应措施。
4.保证挖掘面的排水畅通，防止积水引发坍塌事故。
5.在挖掘过程中，禁止在挖沟边坡上行走或站立，以免坠落伤人。
6.严格控制挖掘面的坡度和深度，确保挖掘面不会超过稳定的极限。
五、施工注意事项1.施工现场必须进行地下设施的定位，避免损坏给排水管线和电缆等。
2.在挖掘过程中，需根据实际情况选择合适的机械设备和施工工艺，避免对周围环境和设施造成不必要的影响。
3.施工人员必须经过岗前培训，熟悉施工方案和操作规程。
4.施工人员必须时刻保持警惕，及时发现并处理安全隐患，确保施工过程的安全性。
六、事故应急处理1.施工现场必须设立应急救援队，并制定相应的应急预案和应急处理流程。
2.在施工现场设置安全疏散通道和疏散标志，确保施工人员在紧急情况下的安全撤离。
管沟沟槽开挖安全技术交底模板
一、一、工程概况1. 工程名称：____________________2. 施工地点：____________________3. 施工单位：____________________4. 施工负责人：____________________5. 施工时间：____________________二、二、施工前准备1. 施工人员必须熟悉本工程的安全技术交底内容，了解施工过程中可能存在的安全隐患，并采取相应的预防措施。
2. 施工现场应设置明显的安全警示标志，如：禁止通行、危险区域、施工重地等。
3. 施工现场应配备必要的安全防护设施，如：安全帽、安全带、防护眼镜、防尘口罩等。
4. 施工现场应配备消防器材，如：灭火器、消防沙、消防水等。
三、三、安全技术措施1. 沟槽开挖前的调查（1）施工前，应详细调查地下管线、地下设施等，确保施工安全。
（2）了解土质情况，根据土质情况选择合适的施工方法。
2. 沟槽开挖过程中的安全措施（1）沟槽两侧堆土，土堆距沟边不得小于1m，高度不得大于1.5m。
（2）沟槽深度超过2m时，每隔50m左右应设梯子或跳板，供操作人员上下。
（3）沟槽开挖前，按土质情况研究确定支撑的形式。
撑料不得有腐朽、劈裂等现象。
（4）沟槽支撑应经常检查，特别是雨后或泡槽后，一旦发现撑料走动或折断，边坡土方开裂等现象，必须采取加固措施后，方可下槽操作。
（5）卸基础材料时，不要碰撑木、撑柱，卸料前要招呼沟槽内操作人员让开，卸大石块或混凝土时，必须使用滑槽卸料，不得从地面直接倒入沟内。
（6）机动翻斗车、手推车等在沟槽卸料，沟槽边缘要放挡板，防止沟槽边缘潮湿打滑而翻车坠落伤人。
3. 沟槽开挖后的安全措施（1）在沟内摊铺找平夯实时，要注意操作，勿被横撑碰伤手、头等。
（2）使用震动器应事先检查，震动器是否完好，操作人员必须穿绝缘鞋，戴绝缘手套，操作中保持导线有足够的长度和松弛度，不使导线被拉紧，以免线头被拉断。
（3）模板拆卸后，应先把钉子拔掉或拧紧，防止钉子飞溅伤人。

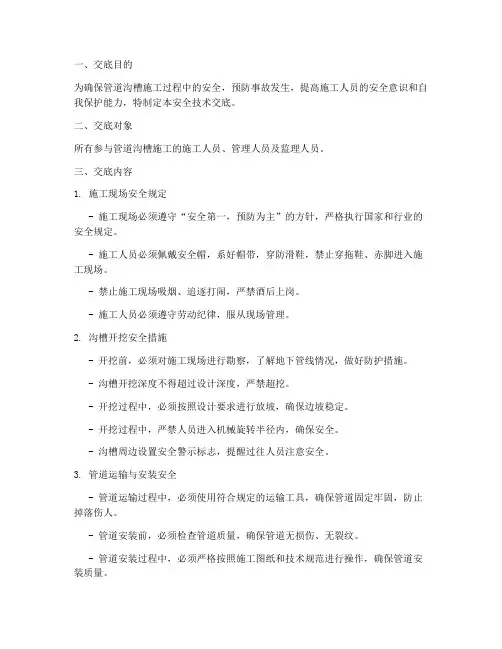

管道沟槽安全技术交底模板
一、交底目的为确保管道沟槽施工过程中的安全，预防事故发生，提高施工人员的安全意识和自我保护能力，特制定本安全技术交底。
二、交底对象所有参与管道沟槽施工的施工人员、管理人员及监理人员。
三、交底内容1. 施工现场安全规定- 施工现场必须遵守“安全第一，预防为主”的方针，严格执行国家和行业的安全规定。
- 施工人员必须佩戴安全帽，系好帽带，穿防滑鞋，禁止穿拖鞋、赤脚进入施工现场。
- 禁止施工现场吸烟、追逐打闹，严禁酒后上岗。
- 施工人员必须遵守劳动纪律，服从现场管理。
2. 沟槽开挖安全措施- 开挖前，必须对施工现场进行勘察，了解地下管线情况，做好防护措施。
- 沟槽开挖深度不得超过设计深度，严禁超挖。
- 开挖过程中，必须按照设计要求进行放坡，确保边坡稳定。
- 开挖过程中，严禁人员进入机械旋转半径内，确保安全。
- 沟槽周边设置安全警示标志，提醒过往人员注意安全。
3. 管道运输与安装安全- 管道运输过程中，必须使用符合规定的运输工具，确保管道固定牢固，防止掉落伤人。
- 管道安装前，必须检查管道质量，确保管道无损伤、无裂纹。
- 管道安装过程中，必须严格按照施工图纸和技术规范进行操作，确保管道安装质量。
4. 焊接作业安全- 焊接作业人员必须持证上岗，穿戴好个人防护用品。
- 焊接现场必须配备灭火器材，确保消防安全。
- 焊接过程中，严禁在焊接区域堆放易燃易爆物品。
- 焊接作业完成后，必须清理现场，确保无安全隐患。
5. 安全防护设施- 施工现场必须设置安全防护设施，如防护栏杆、安全网等。
- 安全防护设施必须符合国家规定，定期进行检查和维护。
- 施工人员必须正确使用安全防护设施，确保自身安全。
6. 应急预案- 制定应急预案，明确事故发生时的应急措施和责任人。
- 定期进行应急演练，提高应急处置能力。
四、交底要求1. 施工人员必须认真学习本交底内容，确保掌握安全操作技能。
2. 施工现场管理人员和监理人员必须加强对施工人员的安全监督，确保安全措施落实到位。
管道沟槽开挖安全技术交底
管道沟槽开挖安全技术交底1. 背景介绍管道沟槽开挖是指在地下进行工程建设时，为了铺设管道，需要开挖一定深度的沟槽。
这个过程需要遵循一些安全技术规范，以确保施工过程中的人员和设备安全，防止事故的发生。
2. 开挖前的准备工作2.1 地质勘测：在开挖前，必须进行地质勘测，以了解地下的地质情况，包括土壤的类型、坚硬程度、含水情况等，这将有助于制定安全的开挖方案。
2.2 相关设计和规范：开挖前要参考相关的设计图纸和技术规范，确保施工符合标准要求。
2.3 人员培训：施工前要对参与开挖作业的人员进行必要的培训和安全教育，让其充分了解施工中的危险因素和安全措施。
3. 开挖过程中的安全技术3.1 严格遵守规定的开挖深度：根据设计要求和地质情况，确定开挖的深度，遵循规定的深度进行作业，不得超深或不足。
3.2 安全防护措施的设置：开挖过程中，必须设置安全防护措施，例如搭设防护栏杆、设置警示标识、挂设警示灯等，保障施工区域的安全与可见性。
3.3 预防坍塌措施：开挖时，根据土质情况采取防止坍塌的措施，通常包括设置支护结构、加固土壤、及时回填等，以确保沟槽的稳定性和施工人员的安全。
3.4 排水处理：如果施工现场存在积水情况，需要进行排水处理，确保施工现场的干燥和稳定。
3.5 设备与材料的安全使用：施工中使用的设备和材料必须符合相关标准和规范，确保其安全性和可靠性。
3.6 安全警示和沟通：在施工现场设置明显的安全警示标志，同时加强沟通与协作，确保施工人员之间的相互配合和安全意识。
4. 事故应急处置措施4.1 事故预案制定：在开挖前，应制定完善的事故应急预案，明确应急措施和责任人，并将其向所有参与人员进行宣贯。
4.2 事故发生时的处理步骤：如发生事故，施工人员首先应立即停止作业，确保自身安全，并及时采取相应的救援措施，包括报警、寻求医疗救助等。
4.3 事故调查与记录：对事故进行调查，分析事故原因，并归档记录，以便后续改进工作的参考。
管道沟槽开挖安全技术交底
管道沟槽开挖安全技术交底一、引言管道沟槽开挖是基础工程施工中的重要环节，也是施工过程中存在较大安全风险的环节之一。
为了保障施工人员的安全，确保工程质量和进度，本文将详细介绍管道沟槽开挖的安全技术要点和注意事项。
二、开挖前准备工作1. 确定开挖范围和尺寸：在开始开挖前，必须明确开挖的范围和尺寸，根据工程设计要求确定开挖深度和宽度。
2. 地质勘察和判别：在开挖前，必须进行地质勘察，评估地质条件和地下管线情况。
根据地质勘察结果，制定相应的安全措施。
3. 制定施工方案：根据地质勘察结果和设计要求，制定详细的施工方案，包括施工工序、施工顺序、施工方法等。
4. 配备必要的设备和工具：根据施工方案，配备必要的开挖设备和工具，确保施工的顺利进行。
三、安全施工注意事项1. 管线标识和保护：在开挖前，必须清楚地标识出地下存在的管线，采取相应的保护措施，避免对管线造成损坏。
2. 安全挖掘方式：采用机械化开挖能够提高施工效率，但同时也要注意安全。
在挖掘过程中，遵循逐层挖掘原则，及时掌握土层情况，及时采取相应的支护措施。
3. 土方运输和堆放：在挖掘过程中，土方的运输和堆放也要注意安全。
应选择合适的土方运输方式，如转运车辆、运输带等。
土方堆放时要注意稳定，避免倾斜或崩塌造成危险。
4. 施工人员安全：施工人员必须具备相关的安全培训和技能，遵守操作规程，佩戴个人防护用品，如安全帽、安全鞋等。
同时，要加强对施工现场的监督和管理，确保施工人员的安全。
5. 支护和防坍塌：在开挖过程中，要根据土层情况，采取相应的支护措施，防止土方坍塌。
常用的支护方式有土工格栅、土钉墙等。
6. 废土处理：施工完成后，废土的处理也是至关重要的。
废土要及时清运，避免对周边环境造成污染。
四、应急措施1. 操作失误的处理：如发生挖坏管线、土方崩塌等操作失误，应立即停工，并及时进行整改。
2. 突发事件的应对：如发生自然灾害、事故等突发事件，应立即报警，采取必要的安全措施，保护施工人员的生命安全。
沟槽开挖施工技术交底
沟槽开挖施工技术交底一、工程概述本次沟槽开挖施工是为了铺设_____管道，工程地点位于_____。
沟槽开挖的长度为_____米，深度为_____米，宽度为_____米。
施工区域的地质条件主要为_____，周边环境包括_____等。
二、施工准备1、技术准备熟悉施工图纸，了解沟槽的位置、深度、宽度等设计要求。
进行现场勘察，核实地下管线、障碍物等情况，并做好标记。
制定施工方案，明确施工流程、方法和安全措施。
2、材料准备准备好所需的支护材料，如钢板桩、木板、槽钢等。
准备好排水设备，如水泵、排水管等。
3、机械设备准备配备挖掘机、装载机、运输车辆等机械设备，并确保其性能良好。
对机械设备进行检查和维护，保证施工过程中的正常运行。
4、人员准备组织专业的施工队伍，包括挖掘机司机、装载机司机、普工等。
对施工人员进行技术交底和安全教育，使其熟悉施工流程和安全注意事项。
三、施工流程1、测量放线根据设计图纸，使用全站仪、水准仪等测量仪器进行测量放线，确定沟槽的中心线和开挖边线。
在沟槽的起止点、转折点、检查井位置等设置控制桩，并做好保护。
2、沟槽开挖采用机械开挖为主，人工开挖为辅的方式进行。
挖掘机沿沟槽中心线开挖，预留 20cm 左右的土层由人工进行清理。
开挖过程中，应严格控制沟槽的深度和宽度，避免超挖和欠挖。
当遇到地下管线、障碍物等时，应停止机械开挖，采用人工小心挖掘，并及时采取保护措施。
3、支护根据沟槽的深度、地质条件和周边环境等情况，选择合适的支护方式，如钢板桩支护、木板支护、槽钢支护等。
支护应及时进行，确保沟槽壁的稳定。
4、排水在沟槽开挖过程中，应做好排水工作。
在沟槽底部设置排水明沟和集水井，用水泵将积水排出。
如遇地下水丰富的情况，应采取井点降水等措施。
5、基底处理沟槽开挖至设计标高后，应及时对基底进行处理。
清除基底的浮土、杂物等，对基底进行平整和夯实。
如基底土质不符合设计要求，应及时通知设计单位进行处理。
四、质量控制要点1、沟槽的中心线、深度、宽度应符合设计要求，偏差应在允许范围内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计文件图号 2010HR10（分项编号 02）
交底名称
方兴大道 K5+034.5~K6+900 段管道沟槽开挖施工技术交底
交底日期
2012 年 10 月 30 日
外检查井的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。
3、根据开挖深度计算开挖宽度，用白灰划出开挖边线；根据开挖边线采用机械
路新建双排雨水管道，K6+890~K7+380 段保留现状雨水管道，只将雨水口连接管破除新
建。本段现状 K5+034.5~天都路埋设有单排污水管道，天都路至 K7+380 埋设有双排污
水管道，因现状污水管网设计标准不足，结合本次本次道路改造，新建莲花路至佛掌
路段北侧污水管，改建玉屏路至始信路段双侧污水管，佛掌路至玉屏路段利用现有污
水管道。
三、 开始施工的条件及施工准备工作
1、施工蓝图已到位，根据图纸设计已测量放线定位出检查井位置；
2、管材、填料、砌块等物资已运至施工现场，需送检自检的材料已经检验合格，
施工机械已进场并已通过项目部检验备案。
3、现场经管线调查迁改等，确认具备施工条件后方能施工；每个管段施工前，必
须报项目部技术负责人和安全负责人确认，确认无杆管线妨碍干扰后方能开工。
开挖坡度以副经理界定土的类别确定。如在同一沟槽断面土质有分层变化，则应根据
土质类别进行分台阶放坡开挖，台阶宽度为0.5米。
5、沟槽底部的开挖宽度，应符合下列要求：
管道一侧的工作面宽度
管道的外径D0
管道一侧的工作面宽度b1（mm）
（mm）
混凝土类管道
化学建材类管道、金属类管道
刚性接口
400
D0≤500
工程名称
市方兴大道（金寨路~始信路）综合建设工程第二标段
设计文件图号 2010HR10（分项编号 02）
交底名称
方兴大道 K5+034.5~K6+900 段管道沟槽开挖施工技术交底
交底日期
2012 年 10 月 30 日
负。
8、施工队不得自行设计开挖坡度，必须严格按照交底执行，由于土质在不同里
程有变化，因此现场收方以实际开挖土方量计算。
300
柔性接口
300
500< D0≤1000
刚性接口
500
400
工程名称 设计文件图号
交底名称 交底日期
市方兴大道（金寨路~始信路）综合建设工程第二标段 2010HR10（分项编号 02） 方兴大道 K5+034.5~K6+900 段管道沟槽开挖施工技术交底 2012 年 10 月 30 日
柔性接口
4、所有雨水接入井、污水接入井施工前均应复测高程，复测无误后方能开工。
四、 施工工艺（收方根据项目部提供的清表后标高计算沟槽开挖土方量）
1、雨污水管道沟槽开挖施工流程：
定位放线→机械开挖→人工开挖→施工排水。
2、根据设计图纸，项目部测量组现场测量放样放出检查井位置，施工队应在沟槽
工程名称
市方兴大道（金寨路~始信路）综合建设工程第二标段
K5+034.5~K6+900 段开挖深度在 5m 以的雨污水管道沟槽开挖施工（开挖深度根据现场
实测得出）。本交底不适用于深度大于 5m 的管道沟槽开挖施工。
二、 设计情况
本标段的方兴大道现状大部分已埋设有单排雨水管，因现状雨水管网设计标准不
足，结合本次本次道路改造，将 K5+034.5~K6+890 段施工围原雨水管网全部废除，沿
开挖，根据现场实际情况实行分段开挖，每段开挖长度不宜超过20m，宜该段管道施工
完成后再进行下段施工。
4、在每座检查井的位置架设坡度样板（龙门板），用来控制管道及基础的标高
和坡度。龙门板经复核后方可在施工中使用，在挖至底层土做基础排管等施工过程应
经常复测，发现偏差及时纠正。
4、现场均采用放坡开挖，在地质情况良好，土质均匀，地下水位低于沟槽底面
90
h1
h
200
H=h-h1+t+H1
1000
100
h1
h
200
H=h-h1+t+H1
1200
120
h1
h
200
H=h-h1+t+H1
1400
140h1Fra bibliotekh250
H=h-h1+t+H1
1600
160
h1
h
248
H=h-h1+t+H1
2200
220
h1
h
330
H=h-h1+t+H1
7、在施工过程中，遇到流沙、沟塘淤泥等恶劣地质条件时，应停止施工立即向 项目部汇报，在项目部给出施工方案之前不得施工，否则造成的一切后果由施工队自
机械性能确定，每层最深不得超过5米。
400
刚性接口
600
1000≤D0<1500
500
柔性接口
500
刚性接口
800
1500≤D0<3000
700
柔性接口
600
6、沟槽的开挖深度：
（1）槽原状地基土不得扰动，采用机械开挖时，机械开挖沟槽高程应与管底齐
平，再用人工清土至管基底。
（2）沟槽开挖深度与管底标高的位置关系：
管底高程与沟槽开挖深度的位置关系
高程时，沟槽边坡最陡坡度应符合下表规定：
深度在5m以的沟槽边坡的开挖坡度
土的类别
中密的碎石类土 （充填物为粘性土） 硬塑的粉质粘土、粘土
边坡坡度1：m（高：宽）
坡顶无荷载
坡顶有静载
坡顶有动载
1:0.5
1:0.67
1:0.75
1:0.33
1:0.5
1:0.67
老黄土
1:0.1
1:0.25
1:0.33
因管线较长，土质有变化情况，沟槽开挖前必须通知分管道排的生产副经理，
管径D 管壁厚t 管底标高 现场地面 管基厚度 沟槽开挖深度
（mm） （mm） h1（m） 标高h H1（mm）
H（m）
500
30
h1
h
100
H=h-h1+t+H1
600
35
h1
h
100
H=h-h1+t+H1
700
40
h1
h
100
H=h-h1+t+H1
800
45
h1
h
100
H=h-h1+t+H1
900
9、沟槽坡面应平滑顺直，严禁出现倒坡现象。
10、如沟槽底低于地下水位时，应在沟槽一侧设置排水沟，排水沟宽0.3米，每
开挖段视现场水量设置1~2个集水坑，采用潜水泵排水，严禁沟槽受水浸泡。如在冬季
施工应按项目部冬季施工方案进行沟槽防冻保护。
11、如现场需要分层开挖，须经项目同意后采用机械开挖，沟槽的分层深度按
工程名称
技术交底书
编号：
市方兴大道（金寨路~始信路）综合建设工程第二标段
设计文件图号 2010HR10（分项编号 02）
交底名称
方兴大道 K5+034.5~K6+900 段管道沟槽开挖施工技术交底
交底日期
2012 年 10 月 30 日
技术交底容：
一、 技术交底围
本交底仅限于市方兴大道（金寨路~始信路）综合建设工程第二标段
