发电机氢气系统水氢氢
发电机氢气系统(水氢氢)
3、氢气系统停运时，应先用二氧化碳置换氢气，再 用空气置换二氧化碳。
4、气体置换过程中，应始终维持机内气体压力在 0.01~0.03MPa。只有在发电机气体置换结束后，再 提高风压或泄压。
5、供氢母管、氢气干燥装置及其联接管路、密封油 回油扩大槽、油水检测装置应与发电机一起同时进 行气体置换。
纯度分析仪
气体纯度分析仪是用以测量机内氢气 和二氧化碳纯度的分析器，使用前还须进 行2h（小时）通电预热，其反馈的数据和 信号才准确。
氢气湿度仪
在发电机氢气干燥装置的入口和出口各装 有一台氢气温湿度仪，以便在线监测发电机内 氢气的湿度状况。
氢气的湿度用氢气露点表示，在0.3MPa的 压力工况下，氢气露点要控制在-5~-25℃。
二氧化碳控制站
CO2控制站在发电机需要进行气体置换时投入使用，以 控制CO2气体进入发电机内的压力在所需值（通常情况下， 在整个置换过程中发电机内气压保持在0.01～0.03MPa之 间）。CO2控制排设置有一套减压器，还有安全阀、气体 阀门等，这些部套件的结构、型式与氢气控制排上的相应 部套件相同。
氢气系统
主要内容
一、氢气系统概述 二、系统设备介绍 三、氢气置换 四、氢气系统的运行维护和注意事项 五、系统异常和事故处理
一、氢气系统概述
发电机氢气系统的功能是用于冷却发电 机的定子铁芯和转子。氢气置换采用二氧 化碳作为中间置换介质。发电机氢冷系统 采用闭式氢气循环系统，热氢通过发电机 的氢气冷却器由冷却水冷却。
氢气控制站可以控制向发电机内供给氢气，设置两套自动补氢装置。一是 电磁阀，它和压力控制器中的常闭开关串联在一个电气回路中，当发电机内 氢压降至低限整定值时，压力控制器中的开关闭合，电磁阀带电开启，氢气 通过电磁阀进入发电机内。当机内氢压升至高限整定值，压力控制器开关断 开，电磁阀断电关闭，补氢停止。二是减压器，减压器的输出压力值整定为 发电机的额定氢气压力，只要机内氢压降低，减压器的输出端就会有氢气输 出，直至机内氢气压力恢复到额定值为止。
发电机气体置换
发电机气体置换一、发电机氢气系统概述本汽轮发电机是采用水氢氢冷却方式，定子绕组为水内冷，转子绕组为氢气外冷，铁芯为氢气外部冷却。
在机组的启停和运行的工况下，发电机内的气体置换、自动维持氢压的稳定以及监测发电机内部气体的压力均由氢气控制系统中的气体控制站来实现和保证，气体控制站为集装型式。
另外，氢气控制系统中还设有氢气干燥器、氢气纯度分析仪、氢气温湿度仪等主要设备以监测和控制机内氢气的纯度、温湿度等指标以确保发电机安全满发运行。
1、氢气干燥器。
在机组的运行过程中，机内的氢气由于与密封油的接触或其他原因，氢气湿度将会增高。
氢气系统设有氢气干燥器，氢气干燥器的进口与发电机的高压区相连，氢气干燥器的出口与发电机的低压区相连。
通过氢气干燥器的运行，可以连续排出机内氢气所含有的水分，从而达到降低氢气湿度的作用。
2、氢气减压器。
在氢气控制站中装有氢气减压器，保持机内氢气压力恒定，氢气减压器于供氢管路上，相当于减压阀，使用时将氢气减压器出口压力整定在0.5MPa，装于氢气减压器后的排空阀门用于调试减压器的出口压力为整定值0.5MPa。
3、氢气过滤器。
滤除氢气中的杂质，由于过滤元件是多孔粉沫冶金材料，强度太低，在正常使用情况下，过滤元件两端压差值一般不超过0.2MPa,否则对过滤元件起破坏作用。
4、氢气纯度分析仪。
在机组的运行过程中，机内的氢气由于与密封油的接触或其他原因，氢气纯度将会降低，而氢气纯度的降低将直接影响发电机的运行效率，因此氢气系统中设有氢气纯度分析仪以监测发电机内的氢气纯度，另外还可以监测气体置换过程中中间气体的纯度。
5、液体探测器。
装在发电机机壳、氢气冷却器和出线盒下面，设有液体探测器，探测器内部的浮子控制开关，指示出发电机里可能存在的液体漏出，每一个探测器装有一根回气管通到机壳，还装有放水阀能够排出积聚的液体。
二、气体置换的操作1、空气置换到氢气1）氢气系统投入的条件：a)充氢前确认发电机本体检修工作票全部结束，汽机房内停止一切动火工作。
水氢发电机的工作原理 -回复
水氢发电机的工作原理-回复水氢发电机是一种利用水和氢气进行发电的装置。
它的工作原理基于水电解产生氢气，并将氢气用作燃料进行燃烧，从而产生能量驱动发电机。
首先，让我们了解水电解的原理。
水是由两个氢原子和一个氧原子组成的分子。
当电流通过水时，水分子将被电解成氧气和氢气。
电流通过水时，水分子中的氧原子失去电子，形成氧气（O2）；而水分子中的两个氢原子得到电子，形成氢气（H2）。
这个过程可以用下面的化学方程式表示：2H2O →2H2 + O2接下来，让我们研究氢气的燃烧过程。
氢气是一种高效的燃料，可以与氧气反应生成水和能量。
氢气燃烧的化学方程式如下：2H2 + O2 →2H2O + 能量现在，让我们将水电解和氢气燃烧结合起来，解释水氢发电机的工作原理。
水氢发电机包括一个水箱、电解槽、氢气收集器和发电机。
首先，将水加入电解槽，电解槽内有两个电极：一个为阳极，一个为阴极。
电极之间施加电流，就会在电极表面产生化学反应。
正极的反应为水分子的氧化，阴极的反应为水分子的还原。
这样，就能够在阴极产生氢气。
氢气被收集到氢气收集器中，并被输送到发电机中。
发电机内有一个燃烧室，氢气被喷入其中并与大量的氧气混合。
这种混合物在燃烧室中被点燃，产生高温和高压的气体。
这些气体通过涡轮和发电机组产生机械能，进而产生电能。
同时，燃烧过程中产生的水蒸汽被冷却，凝结成液体水，并被重新引入电解槽中进行循环。
通过这个过程，水氢发电机实现了对水的分解和氢气的收集，同时将氢气作为燃料进行燃烧，通过发电机转化为电能。
水氢发电机的工作原理与传统燃烧发电不同，它采用了一种清洁的燃料，且在燃烧过程中只产生水蒸汽，没有污染物散发到大气中。
然而，需要指出的是，水氢发电机在实际应用中还面临一些挑战。
首先，电解水需要消耗大量的电能，而水氢发电机需要使用外部电源供电，这在一定程度上降低了其能源使用效率。
其次，水氢发电机对氢气的储存和输送存在技术难题，氢气具有高爆炸性，需要采取安全措施。
发电机冷却方式水氢氢的含义
发电机冷却方式水氢氢的含义发电机是一种通过机械能转化为电能的设备，根据不同的工作条件和发电机的类型，常需要进行冷却来保持其正常运行。
冷却方式可以采用水冷和氢冷两种方式，下面将详细介绍这两种冷却方式的含义和特点。
一、水冷方式水冷是一种常见的发电机冷却方式，其含义是通过循环水将发电机产生的热量带走，保持发电机部件的正常工作温度。
水冷发电机通常有水冷循环系统，该系统由水冷器、水泵、冷却液等组成。
以下是水冷方式的特点：1.冷却效果好：水冷方式的冷却效果较好，能够有效地降低发电机的工作温度，保持其正常运行。
2.稳定性强：水冷方式具有较高的热稳定性，在长时间运行时能够保持发电机温度的稳定，减少由于温度波动引起的损坏风险。
3.安全性高：水冷方式使用的冷却液一般为水，水是一种环保且易获取的材料，具有较高的安全性。
4.维护成本较高：水冷方式需要定期检查和更换冷却液，且需要维护冷却系统，增加了维护成本和工作量。
二、氢冷方式氢冷是一种高温高功率发电机常用的冷却方式，其含义是通过循环氢气将发电机产生的热量带走。
氢冷发电机需要配备氢冷循环系统，该系统由氢冷器、氢气压力控制系统、氢气循环泵等组成。
以下是氢冷方式的特点：1.冷却效果优秀：氢冷方式能够快速有效地将热量带走，具有优秀的冷却效果，可以适用于高功率和高温条件下的发电机。
2.高效节能：相比水冷方式，氢冷方式具有更好的冷却效果，可以减少发电机的热量损失，提高发电机的整体效率。
3.体积轻巧：氢冷方式的冷却系统相对较小，可以使得发电机的结构轻巧，方便安装和维护。
4.安全性考虑：氢气是一种易燃易爆的气体，所以在使用氢冷方式时，需要对氢气进行严格的泄露控制和安全防护措施。
综上所述，发电机冷却方式的选择取决于机组的工作条件和要求。
水冷方式适用于一般功率和温度条件下的发电机，具有较好的冷却效果和稳定性；而氢冷方式适用于高功率和高温条件下的发电机，具有优秀的冷却效果和高效节能的特点。
发电机氢气系统(水氢氢) PPT
三、氢气系统气体置换
2、氢气去湿装置单机运行 如A去湿装置作为运行去湿装置，应关闭B去湿装置的电源开关，并
将B去湿装置的前一级阀门关闭，则B去湿装置退出运行。按A去湿装置 “单机”和“化霜投入”按钮，再按“启动”按钮，A去湿装置做单机 自循环运行去湿。
返回
油水探测报警器
如果发电机内部漏进水或油，油水将流入报 警器内。报警器内设置有一个浮子，浮子上端载 有永久磁钢，报警器上部设有磁性开关。当报警 器内油水积聚液位上升时，浮子随之上升，永久 磁钢随之吸合，磁性开关接通报警装置，运行人 员接到报警信号后，即可手动操作报警器底部的 排污阀进行排污。相同的油水探测报警器氢气系 统中设置有四个。
发电机氢气系统(水氢氢)
主要内容
一、氢气系统概述 二、系统设备介绍 三、氢气置换 四、氢气系统的运行维护和注意事项 五、系统异常和事故处理
一、氢气系统概述
发电机氢气系统的功能是用于冷却发电 机的定子铁芯和转子。氢气置换采用二氧 化碳作为中间置换介质。发电机氢冷系统 采用闭式氢气循环系统，热氢通过发电机 的氢气冷却器由冷却水冷却。
纯度分析仪
气体纯度分析仪是用以测量机内氢气 和二氧化碳纯度的分析器，使用前还须进 行2h（小时）通电预热，其反馈的数据和 信号才准确。
氢气湿度仪
本系统在发电机的四角上布置了四 组冷却器，停运一组冷却器，机组 最高可带80%额定负荷。冷却介质 为开式水，回水母管上设一调门， 通过水量的调节可控制合适的冷氢 气温度在40-46℃。
为什么要使用氢气作为冷却介质，有什么优缺点？
氢气系统的原理
氢气系统的主要技术参数
额定氢压：0.3MPa（表压，下同） 氢气纯度：＞96% （容积比） 氢气露点：-5~-25℃ 发电机及氢气管路充氢容积：71m3 发电机及氢气管路系统漏氢量 ≤ 充氢容氢气系统设备介绍
发电机氢气系统介绍ppt课件
发电机置换的有关规定：
1.整个置换过程期间不允许发电机做任何电气试验，距发电机及 排氢口21米范围内不准有明火作业。 2.当氢气系统严密性试验不合格时，不可置换为氢气运行。 3.开启CO2瓶门时，应缓慢进行，开启减压阀后应投入加热器运行 。可用数个CO2瓶同时供给。注意CO2瓶表面的霜层情况，并应将 压力不足的气瓶及时调换。一旦停止充CO2，应立即将加热器断电 ，以防烧损加热器。 4.气体置换过程，应在低氢压方式下，并尽可能在发电机静止时 （或盘车状态）进行。整个置换过程，应严密监视发电机氢压、 氢温、密封油压、油温、油流、油氢差压。

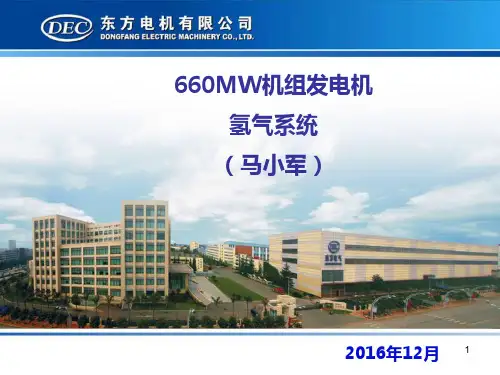

660MW机组发电机 氢气系统 （马小军）
2016年12月 1
氢气系统、密封油系统、定冷水系统概述 氢气系统主要操作 660MW机组氢气、密封油系统的案例分析 氢气系统的相关制度
2
一、氢气系统、密封油系统、定冷水系统概述
氢气系统概述
我厂汽轮发电机采用水氢氢冷却方式，定子绕组为水冷，转子 绕组为氢气内冷，铁芯为氢气外部冷却。发电机氢冷系统采用 闭式氢气循环系统，热氢通过发电机的氢气冷却器由冷却水冷 却。
（4）紧急密封油回路： 轴承润滑油管直接供密封瓦用油。此运行回路的作用是在主密封油 泵和直流油泵都失去作用的情况下，轴承润滑油直接作为密封油源密封 发电机内氢气。此时发电机内的氢气压力必须降到0.05 MPa，尽快10停机
密封油系统 简图
11
12
定子冷却水控制系统概述
发电机定子冷却水系统的主要作用是：向发电机定子线圈不间断的 供水，使定子线圈得到冷却，使定子线圈温度保持在允许范围内 。监视进出水温、水压、流量和水的导电率等参数。系统还设有 自动水温调节器，以调节定子线圈进水温度，使之保持基本稳定 ，另外，系统还设置了离子交换器，用以提高和保持冷却水的水 质。
发电机冷却方式水氢氢的含义
发电机冷却方式水氢氢的含义发电机冷却方式——水、氢、氨的含义发电机是将燃料的化学能转化为机械能，并通过发电机部分转化为电能的设备。
在发电机的运行过程中，会产生大量的热量，如果不及时散热，就会导致温度过高，影响发电机的正常运行。
因此，发电机的冷却方式非常重要。
本文将从水冷却、氢气冷却和氨冷却三个方面来介绍发电机的冷却方式及其含义。
首先是水冷却方式。
水冷却是目前使用最广泛的一种冷却方式。
其原理是通过水将发电机中的热量吸收并传导出去，从而保持发电机的温度在正常范围内。
水冷却方式具有传热效率高、成本低廉、操作简便等优点。
而且，水是一种非常常见和易得的物质，因此水冷却方式在发电机中得到了广泛应用。
值得注意的是，水冷却方式在使用过程中需要定期清洗和更换冷却液，以保证其冷却效果。
其次是氢气冷却方式。
随着技术的不断进步，氢气冷却方式逐渐被广泛运用于大功率发电机和特殊环境下的发电机中。
氢气冷却方式是通过将氢气引入发电机内部，利用氢气的高导热性质和低密度，快速将发电机中的热量传导出去，从而实现冷却的目的。
氢气冷却方式具有散热效率高、冷却能力强、不易产生腐蚀和积水等优点，特别适合应用于高温、高海拔和潮湿环境下的发电机。
然而，由于氢气具有易燃易爆的特性，使用氢气冷却方式时需要严格控制氢气的浓度和气密性，确保安全运行。
最后是氨冷却方式。
氨冷却方式是近年来发展起来的一种新型冷却方式。
其原理是通过将氨引入发电机内部，利用氨的高导热性质和蒸发热，吸收和带走发电机中的热量，从而实现冷却的目的。
氨冷却方式具有热传导性能好、占用空间小、不易泄漏和造成环境污染等优点。
此外，氨是一种无色无味无毒的气体，在冷却过程中不会对发电机和人体产生危害。
但是，氨冷却方式对设备和材料的要求相对较高，需要更高的技术要求和投资成本。
综上所述，发电机的冷却方式对于发电机的正常运行至关重要。
水冷却方式具有广泛的应用，具有成本低廉、操作简便等优点；氢气冷却方式适用于特殊环境和高功率发电机，具有散热效率高和冷却能力强的特点；氨冷却方式是一种新兴的冷却方式，具有热传导性能好和环境友好等优势。
发电机氢气系统简介说明
发电机氢气系统简介说明：1 发电机氢气系统简介说明：<br />1.1 发电机由于存在着损耗的原因，会导致发电机本体及线圈发热，如果不及时将这些热量及时释放掉，将会导致发电机绝缘老化，影响发电机使用寿命，甚至引发其它恶性的电气事故的发生。
因此大、小发电机都有自己的一套冷却装置。
<br /> 1.2 大型发电机是一种高电压、大电流的电气设备，因此对于它的冷却方式的选择，是确保发电机安全运行的一项重要手段，发电机根据容量等技术参数选择不同的冷却方式，如空冷、氢冷、水氢氢、双水内冷等。
在这些方式中，双水内冷冷却效果是最好的，但由于双水内冷存在着连接部件漏水这一难以解决的问题，在我国80年代投产的多台引进的捷克机组中多次发生此类事故，所以目前我国发电机至今仍多采用的是氢气冷却这种方式，我厂发电机用的是水－氢－氢冷却方式。
<br />1.3 之所以目前多采用氢气冷却的原因是氢气有着以下优点： a. 氢气比重比较小，相对于其它气体来说它的阻力损耗比较小。
b. 氢气是不助燃的气体。
c. 氢气比热较其它气体来说大一些。
d. 氢气化学价比较稳定。
<br />1.4 但用氢气冷却这种方式也存在很大的缺点：a. 它是可燃物，使的生产危险点控制更加严格。
b. 它需要专用的密封装置，增加了系统的复杂性。
<br />2 主要技术参数<br/>2.1 发电机内额定运行参数：a. 氢气压力：0.414MPa. b. 氢气温度：不大于46℃ c. 氢气纯度：大于98% d. 氢气耗量：小于13～19立方米/天 e. 氢气含氧量：小于2% f. 氢气含水量：不大于25克/立方米<br />2.2 对供给发电机的氢气要求 a. 供氢气压力不高于 3.2MPa.(g) b. 供氢气纯度不低于99.5% c. 氢气露点温度.≤–21℃<br />2.3 置换时的损耗值：序号内容单位数值备注 1 发电机充氢容积立方米117 2 驱赶机内空气时耗用二氧化碳立方米300 CO2纯度98%以上<br />3 驱赶机内二氧化碳时耗用的氢气立方米300 4 机内氢压升至额定值用氢量立方米375 3 氢气系统设备的组成、功能及原理简介：<br />3.1 氢气干燥器装置： a. 氢气干燥器是用来除去发电机内氢气中的水份而设的；当发电机中的氢气含水量过高将会对发电机造成多方面的不良影响，我厂在发电机外设置专用的氢气干燥器，它的进氢管路接至转子风扇的高压侧，它的回氢管路接至风扇的低压侧，从而使机内部分氢气不断地流进干燥器内得到干燥。
