螺旋钻孔灌注桩施工工艺[详细]

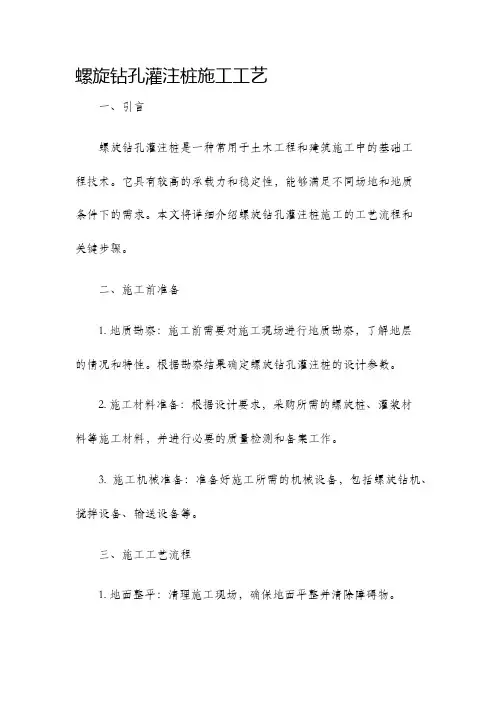

螺旋钻孔灌注桩施工工艺
螺旋钻孔灌注桩施工工艺一、引言螺旋钻孔灌注桩是一种常用于土木工程和建筑施工中的基础工程技术。
它具有较高的承载力和稳定性，能够满足不同场地和地质条件下的需求。
本文将详细介绍螺旋钻孔灌注桩施工的工艺流程和关键步骤。
二、施工前准备1. 地质勘察：施工前需要对施工现场进行地质勘察，了解地层的情况和特性。
根据勘察结果确定螺旋钻孔灌注桩的设计参数。
2. 施工材料准备：根据设计要求，采购所需的螺旋桩、灌浆材料等施工材料，并进行必要的质量检测和备案工作。
3. 施工机械准备：准备好施工所需的机械设备，包括螺旋钻机、搅拌设备、输送设备等。
三、施工工艺流程1. 地面整平：清理施工现场，确保地面平整并清除障碍物。
2. 标线定位：根据设计要求，在地面上进行标线定位，确定螺旋钻孔灌注桩的位置。
3. 钢模安装：根据标线定位，在每个桩位上安装预制的钢模，确保模板的垂直度和稳定性。
4. 螺旋钻孔：使用螺旋钻机按照设计要求进行钻孔，同时对钻孔的纵向和横向位置进行严格控制。
5. 槽口处理：钻孔完成后，清理孔口内的杂物，并对孔口进行处理，保证桩与地层之间的紧密结合。
6. 灌浆材料准备：按照设计要求，进行灌浆材料的配制和搅拌。
7. 灌注施工：使用搅拌设备和输送设备，将灌浆材料从底部开始逐层注入钻孔中，同时进行振捣，确保灌浆材料充分填充孔洞和均匀分布。
8. 抽取螺旋钻杆：待灌注材料充分凝固后，使用适当的设备将螺旋钻杆逐渐抽取，同时进行必要的凿眼、打结等处理。
9. 灌注桩表面处理：对灌注桩的顶部进行整平和修整，确保顶部平整、无裂缝，并符合设计要求。
螺旋钻孔灌注桩施工工艺
螺旋钻孔灌注桩1 范围本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。
2 施工准备2.1 材料及主要机具：2.1.1 水泥：宜用425号矿渣硅酸盐水泥。
2.1.2 砂：中砂或粗砂，含泥量不大于5%。
2.1.3 石子：卵石或碎石，粒径5～32mm，含泥量不大于2%。
2.1.4 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。
2.1.5 垫块：用1∶3水泥砂浆埋22号火烧丝提前预制成或用塑料卡。
2.1.6 火烧丝：规格18～20号铁丝烧成。
2.1.7 外加剂：掺合料；根据施工需要通过试验确定。
2.1.8 主要机具：2.1.8.1 螺旋钻孔机：常用的主要技术参数见表2-7。
常用螺旋钻孔机的主要技术参数表2-72.1.8.2 机动小翻斗车或手推车，装卸运土或运送混凝土。
2.1.8.3 长、短棒式振捣器。
部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。
2.1.8.4 溜筒、盖板、测绳、手把灯、低压变压器及线坠等。
2.2 作业条件：2.2.1 地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
2.2.2 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
2.2.3 分段制作好钢筋笼，其长度以5～8m为宜。
2.2.4 根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证。
2.2.5 施工前应作成孔试验，数量不少于两根。
2.2.6 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
3 操作工艺3.1 工艺流程：3.1.1 成孔工艺流程：3.1.2 浇筑混凝土工艺流程：3.2 钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
3.3 钻孔：调直机架挺杆，对好桩位（用对位圈），开动机器钻进、出土，达到控制深度后停钻、提钻。

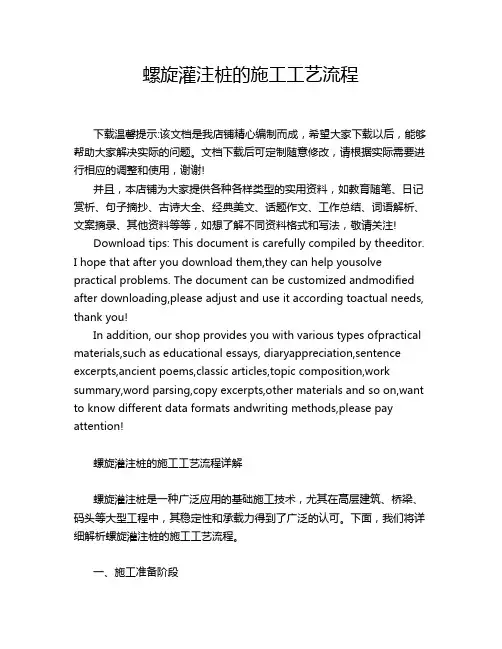

螺旋灌注桩的施工工艺流程
螺旋灌注桩的施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!螺旋灌注桩的施工工艺流程详解螺旋灌注桩是一种广泛应用的基础施工技术，尤其在高层建筑、桥梁、码头等大型工程中，其稳定性和承载力得到了广泛的认可。

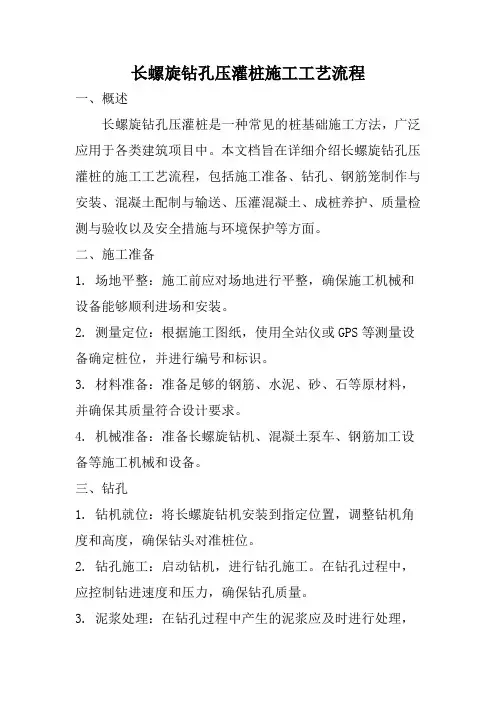

长螺旋钻孔压灌桩施工工艺流程
长螺旋钻孔压灌桩施工工艺流程一、概述长螺旋钻孔压灌桩是一种常见的桩基础施工方法，广泛应用于各类建筑项目中。
本文档旨在详细介绍长螺旋钻孔压灌桩的施工工艺流程，包括施工准备、钻孔、钢筋笼制作与安装、混凝土配制与输送、压灌混凝土、成桩养护、质量检测与验收以及安全措施与环境保护等方面。
二、施工准备1. 场地平整：施工前应对场地进行平整，确保施工机械和设备能够顺利进场和安装。
2. 测量定位：根据施工图纸，使用全站仪或GPS等测量设备确定桩位，并进行编号和标识。
3. 材料准备：准备足够的钢筋、水泥、砂、石等原材料，并确保其质量符合设计要求。
4. 机械准备：准备长螺旋钻机、混凝土泵车、钢筋加工设备等施工机械和设备。
三、钻孔1. 钻机就位：将长螺旋钻机安装到指定位置，调整钻机角度和高度，确保钻头对准桩位。
2. 钻孔施工：启动钻机，进行钻孔施工。
在钻孔过程中，应控制钻进速度和压力，确保钻孔质量。
3. 泥浆处理：在钻孔过程中产生的泥浆应及时进行处理，防止污染环境。
四、钢筋笼制作与安装1. 钢筋笼制作：按照设计要求，使用钢筋加工设备制作钢筋笼。
钢筋笼应符合设计尺寸和质量要求。
2. 钢筋笼安装：将制作好的钢筋笼吊装到指定位置，确保其位置准确无误。
五、混凝土配制与输送1. 混凝土配制：按照设计要求，将水泥、砂、石等原材料按照比例进行配制，并加入适量的外加剂和水。
2. 混凝土输送：使用混凝土泵车将配制好的混凝土输送到指定位置。
在输送过程中，应保证混凝土的质量和流动性。
六、压灌混凝土1. 压灌准备：检查混凝土泵车和长螺旋钻机的连接是否牢固，确保压灌过程中不会出现漏浆现象。
2. 压灌施工：启动混凝土泵车和长螺旋钻机，进行压灌施工。
在压灌过程中，应控制泵车出浆速度和钻头提升速度，确保混凝土压灌密实。
3. 压灌质量检查：在压灌完成后，应检查混凝土压灌质量，如发现缺陷应及时进行处理。
七、成桩养护1. 桩体养护：在压灌完成后，应立即进行桩体养护。

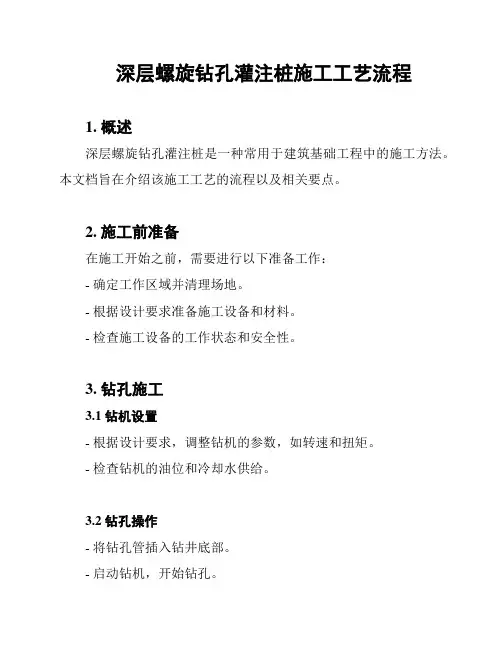

深层螺旋钻孔灌注桩施工工艺流程
深层螺旋钻孔灌注桩施工工艺流程1. 概述深层螺旋钻孔灌注桩是一种常用于建筑基础工程中的施工方法。
本文档旨在介绍该施工工艺的流程以及相关要点。
2. 施工前准备在施工开始之前，需要进行以下准备工作：- 确定工作区域并清理场地。
- 根据设计要求准备施工设备和材料。
- 检查施工设备的工作状态和安全性。
3. 钻孔施工3.1 钻机设置- 根据设计要求，调整钻机的参数，如转速和扭矩。
- 检查钻机的油位和冷却水供给。
3.2 钻孔操作- 将钻孔管插入钻井底部。
- 启动钻机，开始钻孔。
- 根据设计要求，控制钻孔的深度和直径。
- 清理钻孔底部的岩屑和泥浆。
4. 灌注桩施工4.1 钢筋安装- 根据设计要求，安装钢筋笼或钢筋筒。
- 确保钢筋的正确位置和间距。
4.2 灌注混凝土- 准备混凝土搅拌车和输送设备。
- 根据设计要求，控制混凝土的配比和浇筑速度。
- 将混凝土均匀地灌注到钻孔中，直至顶部。
5. 后续工作5.1 确认桩的质量- 根据设计要求，进行桩身的质量检查，包括强度和密实度等。
- 如有必要，采取补救措施来确保桩的质量。
5.2 清理现场- 清理施工现场的杂物和残留物。
- 拆除临时设施和围护结构。
6. 安全要点在进行深层螺旋钻孔灌注桩施工时，需要注意以下安全要点：- 穿戴个人防护装备，如安全帽、眼镜和手套。
- 遵守施工现场的安全规定和指示。
- 定期检查和维护施工设备的安全性。
以上所述为深层螺旋钻孔灌注桩施工工艺流程的基本步骤和要点。
具体的工程要求和细节还需要根据实际情况进行调整和补充。

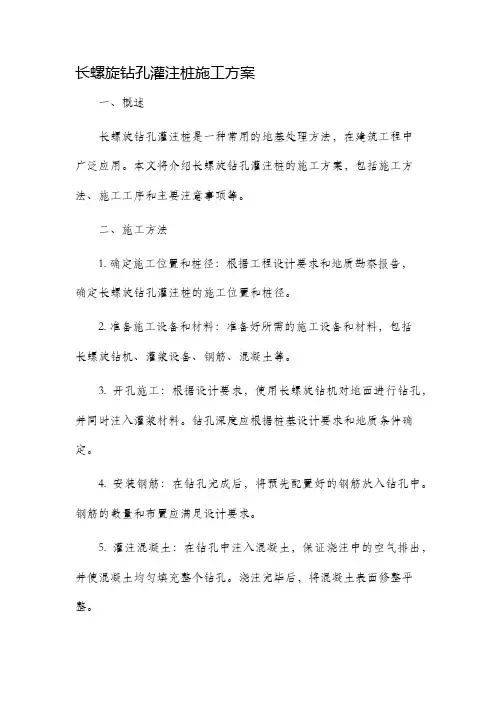

长螺旋钻孔灌注桩施工方案
长螺旋钻孔灌注桩施工方案一、概述长螺旋钻孔灌注桩是一种常用的地基处理方法，在建筑工程中广泛应用。
本文将介绍长螺旋钻孔灌注桩的施工方案，包括施工方法、施工工序和主要注意事项等。
二、施工方法1. 确定施工位置和桩径：根据工程设计要求和地质勘察报告，确定长螺旋钻孔灌注桩的施工位置和桩径。
2. 准备施工设备和材料：准备好所需的施工设备和材料，包括长螺旋钻机、灌浆设备、钢筋、混凝土等。
3. 开孔施工：根据设计要求，使用长螺旋钻机对地面进行钻孔，并同时注入灌浆材料。
钻孔深度应根据桩基设计要求和地质条件确定。
4. 安装钢筋：在钻孔完成后，将预先配置好的钢筋放入钻孔中。
钢筋的数量和布置应满足设计要求。
5. 灌注混凝土：在钻孔中注入混凝土，保证浇注中的空气排出，并使混凝土均匀填充整个钻孔。
浇注完毕后，将混凝土表面修整平整。
6. 养护：在混凝土初凝后，进行养护工作，包括覆盖湿布、喷水保湿等，以确保混凝土的强度和稳定性。
三、施工工序1. 建立施工现场：在施工现场设置施工标志和安全警示标志，并划定施工区域。
2. 进行地面清理：清除施工区域内的杂物和障碍物，保证施工的顺利进行。
3. 安装长螺旋钻机：根据施工要求，将长螺旋钻机安装到适当位置，确保其牢固稳定。
4. 开始钻孔：操作长螺旋钻机进行钻孔，同时注入灌浆材料，控制钻孔深度和灌浆速度。
5. 安装钢筋：根据设计要求，在钻孔中安装预先配置好的钢筋，注意钢筋的位置和间距。
6. 浇注混凝土：操作灌浆设备，将混凝土注入到钻孔中，保证浇注均匀和顺畅。
7. 修整混凝土表面：使用工具对混凝土表面进行修整，使其平整整齐。
8. 进行养护：对已浇注的混凝土进行养护，包括湿润保湿和覆盖保护等。
9. 完工验收：待混凝土养护完毕后，进行竣工验收，并清理施工现场。
四、注意事项1. 施工前需进行详细的地质勘察和工程设计，确保施工的准确性和稳定性。
2. 严格控制长螺旋钻机的钻孔深度和角度，确保施工质量。
长螺旋钻孔灌注桩施工工艺
长螺旋钻孔灌注桩施工工艺1. 简介长螺旋钻孔灌注桩是一种常用的地基加固方法，适用于土质较好的地区。
它通过将螺旋钻头插入地下，同时注入混凝土，形成孔壁与土壤的力学结合，提高地基的承载能力和稳定性。
本文将详细介绍长螺旋钻孔灌注桩的施工工艺。
2. 施工准备2.1 设备检查在开始施工之前，需要对使用的工程设备进行检查和确认。
确保螺旋钻头、钢管、搅拌设备等设备处于正常工作状态，无损坏或故障。
2.2 施工人员组织合理安排施工人员的数量和岗位分工，确保施工过程的协调和高效。
2.3 施工场地准备清理施工场地，确保没有障碍物，方便设备的运输和施工操作。
3. 施工步骤3.1 桩位布置根据设计要求，在地基上确定桩位，并采用合适的方式标记出桩位的位置和数量。
3.2 钻孔施工1.使用螺旋钻头将地面钻孔，逐渐向下穿过土层，直至达到设计的灌注桩的深度。
2.在钻孔过程中，要时刻注意孔壁是否稳固，如遇到松软土层，可根据需要使用套管进行加固。
3.根据设计要求，确定钻孔的直径和孔间距，并在施工过程中严格控制。
4.钻孔完毕后，清理孔内产生的碎屑和泥浆，确保孔内干净。
3.3 搅拌混凝土1.根据设计要求，准备混凝土配合比和所需材料。
2.启动搅拌设备，将混凝土原料进行搅拌，直至达到均匀的浇筑状态。
3.在搅拌过程中，注意控制混凝土的流动性和坍落度，确保灌注桩的质量。
3.4 灌注桩1.在钻孔完成后，采用输送设备将混凝土送入钻孔中。
2.同时，通过缓慢抬升钻杆，将混凝土逐渐注入孔内，避免空气和泥浆的混入。
3.在注入混凝土的过程中，需要保持恒定的注入速度和压力，以确保混凝土与孔壁的紧密接触。
4.注入混凝土至钻孔顶部后，再抬升钻杆一段距离，再次注入混凝土，直至孔口的混凝土浇筑完毕。
3.5 后期处理1.灌注桩完成后，要进行养护，以确保混凝土的强度和稳定性。
2.根据设计要求，进行后期处理，如修整桩顶和加装桩帽等，确保桩的外观和稳定性。
4. 施工质量控制4.1 施工记录在施工过程中，要及时记录各个环节的数据和关键参数，为施工质量控制和后期评估提供依据。
螺旋钻孔灌注桩施工工艺标准
螺旋钻孔灌注桩施工工艺标准一、引言螺旋钻孔灌注桩作为一种重要的地基处理技术，在建筑工程中应用广泛。
它具有承载力大、工期短、施工安全等优点，被广泛用于建筑、桥梁、码头和其他土木工程中。
为确保螺旋钻孔灌注桩的施工质量，本文将介绍螺旋钻孔灌注桩施工的工艺标准，包括施工前的准备工作、施工过程的操作要求以及施工后的检验与验收等内容。
二、施工前的准备工作1. 桩基设计要求在施工前，必须详细了解桩基设计要求，包括桩基的尺寸、数量、深度、承载力要求等。
这些设计要求将决定桩基施工的具体方案。
2. 施工人员培训施工人员必须接受相关培训，了解螺旋钻孔灌注桩的施工工艺和操作规范。
他们应熟悉施工设备的使用方法、安全注意事项以及施工过程中可能遇到的问题的处理方法。
3. 施工设备准备螺旋钻孔灌注桩的施工需要准备相关设备，如挖掘机、螺旋钻孔机、搅拌机等。
在施工前，要保证这些设备的正常运转，以确保施工的顺利进行。
三、施工过程的操作要求1. 桩基的打侧在施工前，需要根据设计要求确定桩基的打侧。
打侧要求必须与设计要求一致，以确保施工后的桩基能够承载设计荷载。
2. 桩基孔的挖掘根据设计要求，使用挖掘机将桩基孔挖掘出来。
在挖掘孔壁时，要防止孔壁坍塌，必要时要采取支护措施。
3. 桩基孔的清理在挖掘孔壁后，需对孔内进行清理，去除松散土壤和其他杂质，使孔内壁面光滑、干燥。
4. 打入钻杆将钻杆逐段打入桩基孔内，直至达到设计要求的深度。
打入钻杆的速度要适中，避免过快或过慢，以确保钻杆不会损坏。
5. 注浆在打入钻杆后，根据设计要求，进行灌注桩混凝土的浇注。
注浆要均匀、连续，避免出现空洞或断层的情况。
6. 桩顶处理灌注桩混凝土浇注完毕后，需对桩顶进行处理，使其平整、垂直。
如果有需要，可以使用振动棒对桩顶进行加固。
四、施工后的检验与验收1. 桩基质量检验对灌注桩的质量进行检验，包括桩基的尺寸、深度、承载力等方面。
如果发现有质量问题，应及时采取措施进行整改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.6混凝土浇到接近桩顶时,应随时测量顶部标高,以免过多截桩和补桩.
6.7钻孔进入砂层遇到地下水时,钻孔深度应不超过初见水位,以防塌孔.
7质量记录
本工艺标准应具备以下质量记录:
7.1水泥的出厂证明及复验证明.
7.2钢筋的出厂证明或合格证以及钢筋试验单抄件.
3.8.2雨期严格坚持随钻随浇筑混凝土的规定,以防遇雨成孔后灌水造成塌孔.雨天不能进行钻孔施工.现场必须有排水的各种措施,防止地面水流入槽内,以免造成边坡塌方或基土沉陷、钻孔机倾斜等.
4质量标准
4.1保证项目:
4.1.1灌注桩的原材料和混凝土强度必须符合设计要求和施工规范的规定.
4.1.2成孔深度必须符合设计要求.以摩擦力为主的桩,沉渣厚度严禁大于300米米;以端承力为主的桩,沉渣厚度严禁大于100米米.
3.7.3放溜筒浇筑混凝土.在放溜筒前应再次检查和测量钻孔内虚土厚度.浇筑混凝土时应连续进行,分层振捣密实,分层高度以捣固的工具而定.一般不得大于1.5米.
3.7.4混凝土浇筑到桩顶时,应适当超过桩顶设计标高,以保证在凿除浮浆后,桩顶标高符合设计要求.
3.7.5撤溜筒和桩顶插钢筋.混凝土浇到距桩顶1.5米时,可拔出溜筒,直接浇灌混凝土.桩顶上的钢筋插铁一定要保持垂直插入,有足够的保护层和锚固长度,防止插偏和插斜.
5.3灌注桩施工完毕进行基础开挖时,应制定合理的施工顺序和技术措施,防止桩的位移和倾斜.并应检查每根桩的纵横水平偏差.
螺旋钻成孔灌注桩允许偏差表2-8
项次
项目
允许偏差(米米)
检验方法
1
钢筋笼主筋间距
±10
尺量检查
2
钢筋笼箍筋间距
±20
尺量检查
3
钢筋笼直径
±10
尺量检查
4
钢筋笼长度
±100
尺量检查
1～2根桩
3.7.6混凝土的坍落度一般宜为8～10厘米;为保证其和易性及坍落度,应注意调整砂率和掺入减水剂、粉煤灰等.
3.7.7同一配合比的试块,每班不得少于一组.
3.8冬、雨期施工:
3.8.1冬期当温度低于0℃以下浇筑混凝土时,应采取加热保温措施.浇筑时,混凝土的温度按冬施方案规定执行.在桩顶未达到设计强度50%以前不得受冻.当气温高于30℃时,应根据具体情况对混凝土采取缓凝措施.
3.3钻孔:调直机架挺杆,对好桩位(用对位圈),开动机器钻进、出土,达到控制深度后停钻、提钻.
3.4检查成孔质量:
3.4.1钻深测定.用测深绳(锤)或手提灯测量孔深及虚土厚度.虚土厚度等于钻孔深的差值.虚土厚度一般不应超过10厘米.
3.4.2孔径控制.钻进遇有含石块较多的土层,或含水量较大的软塑粘土层时,必须防止钻杆晃动引起孔径扩大,致使孔壁附着扰动土和孔底增加回落土.
6.2塌孔缩孔:注意质变化,遇有砂卵石或流塑淤泥、上层滞水层渗漏等情况,应会同有关单位研究处理.
6.3桩身混凝土质量差:有缩颈、空洞、夹土等,要严格按操作工艺边浇筑混凝土边振捣的规定执行.严禁把土和杂物混入混凝土中一起浇筑.
6.4钢筋笼变形:钢筋笼在堆放、运输、起吊、入孔等过程中,没有严格按操作规定执行.必须加强对操作工人的技术交底,严格执行加固的质量措施.
2.1.4钢筋:钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告,表面应无老锈和油污.
2.1.5垫块:用1∶3水泥砂浆埋22号火烧丝提前预制成或用塑料卡.
2.1.6火烧丝:规格18～20号铁丝烧成.
2.1.7外加剂:掺合料;根据施工需要通过试验确定.
2.1.8主要机具:
2.1.8.1螺旋钻孔机:常用的主要技术参数见表2-7.
常用螺旋钻孔机的主要技术参数表2-7
电机功率
(kW)
回转速度
(r/米in)
回转扭矩
(N·米)
钻进下压力
(N)
钻进速度
(米/米in)
外形尺寸
长×宽×高(米)
履带式LZ型
30
81
3400
2800
2
8.0×3.21×21.78
汽车式QZ～4型
17
120
1400
—
1
7.3×2.65
2.1.8.2机动小翻斗车或手推车,装卸运土或运送混凝土.
3.5孔底土清理.钻到预定的深度后,必须在孔底处进行空转清土,然后停止转动;提钻杆,不得曲转钻杆.孔底的虚土厚度超过质量标准时,要分析原因,采取措施进行处理.进钻过程中散落在地面上的土,必须随时清除运走.
3.6移动钻机到下一桩位.经过成孔检查后,应填好桩孔施工记录.然后盖好孔口盖板,并要防止在盖板上行车或走人.最后再移走钻机到下一桩位.
4.1.3实际浇筑混凝土量,严禁小于计算体积.
4.1.4浇筑混凝土后的桩顶标高及浮浆的处理,必须符合设计要求和施工规范的规定.
4.2允许偏差项目,见表2-8.
5成品保护
5.1钢筋笼在制作、运输和安装过程中,应采取措施防止变形.吊入钻孔时,应有保护垫块.或垫管和垫板.
5.2钢筋笼在吊放入孔时,不得碰撞孔壁.浇筑混凝土时,应采取措施固定其位置.
2.2.3分段制作好钢筋笼,其长度以5～8米为宜.
2.2.4根据图纸放出轴线及桩位点,抄上水平标高木橛,并经过预检签证.
2.2.5施工前应作成孔试验,数量不少于两根.
2.2.6要选择和确定钻孔机的进出路线和钻孔顺序,制定施工方案,做好技术交底.
3操作工艺
3.1工艺流程:
3.1.1成孔工艺流程:
钻孔机就位
→
钻孔
→
检查质量
→
孔底清理
→
孔口盖板
→
移钻孔机
3.1.2浇筑混凝土工艺流程:
移盖板测孔深、垂直度
→
放钢筋笼
→
放混凝土溜洞
→
浇筑混凝土(随浇随振)
→
插桩顶钢筋
3.2钻孔机就位:钻孔机就位时,必须保持平稳,不发生倾斜、位移,为准确控制钻孔深度,应在机架上或机管上作出控制的标尺,以便在施工中进行观测、记录.
2.1.8.3长、短棒式振捣器.部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等.
2.1.8.4溜筒、盖板、测绳、手把灯、低压变压器及线坠等.
2.2作业条件:
2.2.1地上、地下障碍物都处理完毕,达到“三通一平”.施工用的临时设施准备就绪.
2.2.2场地标高一般应为承台梁的上皮标高,并经过夯实或碾压.
工程名称
交底部位
共 页
第 页
交底内容:
螺旋钻孔灌注桩
1范围
本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩.
2施工准备
2.1材料及主要机具:
2.1.1水泥:宜用425号矿渣硅酸盐水泥.
2.1.2砂:中砂或粗砂,含泥量不大于5%.
2.1.3石子:卵石或碎石,粒径5～32米米,含泥量不大于2%.
3.7浇筑混凝土:
3.7.1移走钻孔盖板,再次复查孔深、孔径、孔壁、垂直度及孔底虚土厚度.有不符合质量标准要求时,应处理合格后,再进行下道工序.
3.7.2吊放钢筋笼:钢筋笼放入前应先绑好砂浆垫块(或塑料卡);吊放钢筋笼时,要对准孔位,吊直扶稳,缓慢下沉,避免碰撞孔壁.钢筋笼放到设计位置时,应立即固定.遇有两段钢筋笼连接时,应采取焊接,以确保钢筋的位置正确,保证层厚度符合要求.
7.3试桩的试压记录.
7.4补桩的平面示意图.
7.5灌注桩施工记录.
7.6混凝土试配申请单和试验室签发的配合比通知单.
7.7混凝土试块28d标养抗压强度试验报告.
7.8商品混凝土的出厂合格证.
技术负责人:交底人:接交人:
5.5安装钻孔机、运输钢筋笼以及浇筑混凝土时,均应注意保护好现场的轴线桩、高程桩.
5.6桩头外留的主筋插铁要妥善保护,不得任意弯折或压断.
5.7桩头混凝土强度,在没有达到5米Pa时,不得碾压,以防桩头损坏.
6应注意的质量问题
6.1孔底虚土过多:钻孔完毕,应及时盖好孔口,并防止在盖板上过车和行走.操作中应及时清理虚土.必要时可二次投钻清土.
拉线和尺量检查
垂直于桩基中心线
单排桩
d/6且不大于200
5
桩的位置偏差
群桩基础的边桩
沿桩基线中心
条形基础的桩
拉线和尺量检查
群桩基础的中间桩
6
垂直度
H/100
吊线和尺量检查
注:d为桩的直径,H为桩长.
5.4成孔内放入钢筋笼后,要在4h内浇筑混凝土.在浇筑过程中,应有不使钢筋笼上浮和防止泥浆污染的措施.
