集群中应用FLUENT TUI复杂命令
在FLUNET中应用TUI复杂命令
集群中使用fluent往往要用到Tui命令制作jou文件，下面给出例子应用tui 命令做简单的后处理工作。
总压
∙report si awa(inlet outer)tp no
Area-Weighted Average
Total Pressure(pascal)
----------------------------------------------------
inlet0
outer357.27557
------------------------------------
Net61.145008
∙report si awa(inlet outer)tp yes H:\optimal\impeller-09-1115-19\total-pressure.txt
∙report si awa(inlet outer)tp yes total-pressure.txt
静压
∙report si awa(inlet outer)pressure no
Area-Weighted Average
Static Pressure(pascal)
----------------------------------------------------
inlet-3.1208441
outer235
------------------------------------
Net37.631733
动压
∙report si awa(inlet outer)dy no
Area-Weighted Average
Dynamic Pressure(pascal)
----------------------------------------------------
inlet 3.1231101
outer120.85186
------------------------------------
Net23.271494
流量
∙report si vfr(inlet outer)no
Volumetric Flow Rate(m3/s)
----------------------------------------------------
inlet7.0884967
outer-7.0881147
------------------------------------
Net0.00038173632
转矩
∙report forces wall-moments no(blade hub)000001no
Moments-Moment Center(000)
……
Moments-Moment Center(000)Moment Axis(001)
……
设置压力进口
∙define bc pi inlet yes no0no0no yes no no no yes52000
∙define bc pi inlet
(inlet)
Reference Frame:Absolute[yes]yes
Use Profile for Gauge Total Pressure?[no]no
Gauge Total Pressure(pascal)[0]0
Use Profile for Supersonic/Initial Gauge Pressure?[no]no
Supersonic/Initial Gauge Pressure(pascal)[0]0
Direction Specification Method:Direction Vector[no]no
Direction Specification Method:Normal to Boundary[yes]yes
Turbulent Specification Method:K and Epsilon[no]no
Turbulent Specification Method:Intensity and Length Scale[no]no
Turbulent Specification Method:Intensity and Viscosity Ratio[no]no Turbulent Specification Method:Intensity and Hydraulic Diameter[yes] yes
Turbulent Intensity(%)[4.999999888241291]5
Hydraulic Diameter(mm)[2000.000094994903]2000
设置压力出口
∙define bc po outer no235no yes no no no yes5905no no no
∙define bc po outer
(outer)
Use Profile for Gauge Pressure?[yes]no
Gauge Pressure(pascal)[235]280
Backflow Direction Specification Method:Direction Vector[no]no
Backflow Direction Specification Method:Normal to Boundary[yes]y
Turbulent Specification Method:K and Epsilon[no]no
Turbulent Specification Method:Intensity and Length Scale[no]no
Turbulent Specification Method:Intensity and Viscosity Ratio[no]no Turbulent Specification Method:Intensity and Hydraulic Diameter[yes]y Backflow Turbulent Intensity(%)[10]5
Backflow Hydraulic Diameter(mm)[1000]900
Radial Equilibrium Pressure Distribution[no]no
Average Pressure Specification?[no]no
Specify targeted mass flow rate[no]no。

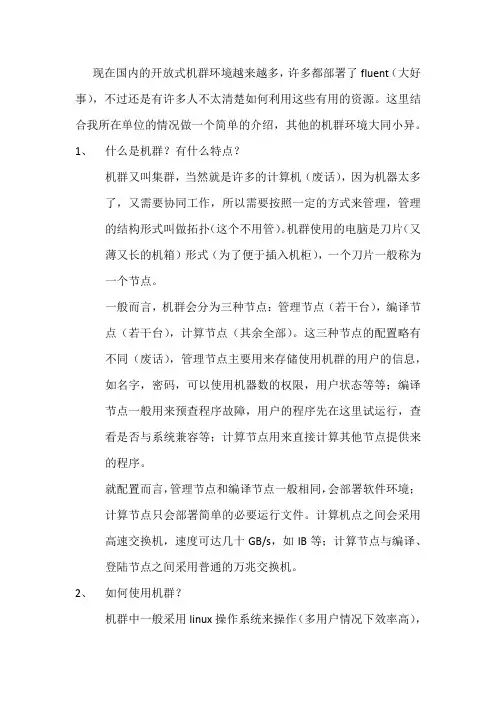

如何在超算中心使用fluent做并行计算——入门
现在国内的开放式机群环境越来越多，许多都部署了fluent（大好事），不过还是有许多人不太清楚如何利用这些有用的资源。
这里结合我所在单位的情况做一个简单的介绍，其他的机群环境大同小异。
1、什么是机群？有什么特点？机群又叫集群，当然就是许多的计算机（废话），因为机器太多了，又需要协同工作，所以需要按照一定的方式来管理，管理的结构形式叫做拓扑（这个不用管）。
机群使用的电脑是刀片（又薄又长的机箱）形式（为了便于插入机柜），一个刀片一般称为一个节点。
一般而言，机群会分为三种节点：管理节点（若干台），编译节点（若干台），计算节点（其余全部）。
这三种节点的配置略有不同（废话），管理节点主要用来存储使用机群的用户的信息，如名字，密码，可以使用机器数的权限，用户状态等等；编译节点一般用来预查程序故障，用户的程序先在这里试运行，查看是否与系统兼容等；计算节点用来直接计算其他节点提供来的程序。
就配置而言，管理节点和编译节点一般相同，会部署软件环境；计算节点只会部署简单的必要运行文件。
计算机点之间会采用高速交换机，速度可达几十GB/s，如IB等；计算节点与编译、登陆节点之间采用普通的万兆交换机。
2、如何使用机群？机群中一般采用linux操作系统来操作（多用户情况下效率高），用户会通过远程登录软件（如xshell）来登录到登陆节点进行个人的操作（一般会通过VPN网络加密数据传输）。
Linux集群将程序任务分解发送到计算节点上时，是通过LSF作业调度系统（也有其他的，如PBS等）来实现的，这个系统的作用是使整个机群负载均衡，便于管理，所以我们使用fluent也要通过这个系统。
在成熟的集群中，用户登录之后，默认便可以使用作业调度系统了。
使用时，除了常见的linux命令以外，调度系统也有一些简单的命令，这个一般会有手册介绍，常用的就3、5个，很好记。
3、如何在集群中使用fluent？因为fluent是成熟的封装好的商业软件，所以用户直接使用命令调用即可。
Fluent学习资料教程集锦14-fluent_-求解器设置
求解器而言）
收敛监视－残差
收敛监视－残差
• 残差图显示残差值达到程度
Solve
Monitors Residual…
All equations converged.
10-3
10-6
收敛监视－力/面
收敛监视－力/面
• 除了残差之外，还能够监视 – 升力，阻力或力矩 Solve Monitors Force…
Solve Energy Solve Species Solve Turbulence Equation(s) Solve Other Transport Equations as required
可用求解器
可用求解器
• 基于密度求解器－求解矢 量形式的连续性方程、动量 方程、能量方程、组分方程。 压力由状态方程得到。 • 基于密度求解器可以使用 隐式或者显示方式求解：
Solve Initialize Patch…
多重网格初始化
多重网格初始化
• FMG能够用来创建一个更好的初始化流场
– TUI 命令： /solve/init/fmg-initialization
• FMG 在计算上即省又快，即在粗网格上先用一阶精度的欧拉方程计算
• 在基于压力和密度的求解器中都能使用，但是只能用于定常状态。
Segregated
Solve U-Momentum
Solve V-Momentum
Solve W-Momentum
Solve Mass Continuity; Update Velocity
PBCS
Solve Mass & Momentum
DBCS
Solve Mass, Momentum,
Energy, Species
fluent命令介绍、网格划分、参数使用
第一章Fluent 软件的介绍fluent 软件的组成：软件功能介绍：GAMBIT 专用的CFD 前置处理器(几何/网格生成) Fluent4.5 基于结构化网格的通用CFD 求解器 Fluent6.0 基于非结构化网格的通用CFD 求解器 Fidap 基于有限元方法的通用CFD 求解器 Polyflow 针对粘弹性流动的专用CFD 求解器 Mixsim 针对搅拌混合问题的专用CFD 软件 Icepak专用的热控分析CFD 软件软件安装步骤：step 1: 首先安装exceed软件，推荐是exceed6.2版本，再装exceed3d,按提示步骤完成即可，提问设定密码等，可忽略或随便填写。
step 2: 点击gambit文件夹的setup.exe，按步骤安装；step 3: FLUENT和GAMBIT需要把相应license.dat文件拷贝到FLUENT.INC/license目录下；step 4：安装完之后，把x:\FLUENT.INC\ntbin\ntx86\gambit.exe命令符拖到桌面（x为安装的盘符）；step 5: 点击fluent源文件夹的setup.exe，按步骤安装；step 6: 从程序里找到fluent应用程序，发到桌面上。
注：安装可能出现的几个问题：1.出错信息“unable find/open license.dat"，第三步没执行；2.gambit在使用过程中出现非正常退出时可能会产生*.lok文件，下次使用不能打开该工作文件时，进入x:\FLUENT.INC\ntbin\ntx86\，把*.lok文件删除即可；3.安装好FLUENT和GAMBIT最好设置一下用户默认路径，推荐设置办法，在非系统分区建一个目录，如d:\usersa） win2k用户在控制面板－用户和密码－高级－高级，在使用fluent用户的配置文件修改本地路径为d:\users，重起到该用户运行命令提示符，检查用户路径是否修改；b） xp用户，把命令提示符发送到桌面快捷方式，右键单击命令提示符快捷方式在快捷方式－起始位置加入D:\users,重起检查。
fluent 旋转区域的tui命令
fluent 旋转区域的tui命令【实用版】目录1.引言2.Fluent 软件介绍3.旋转区域的概念4.TUI 命令的作用5.Fluent 中旋转区域的 TUI 命令使用方法6.旋转区域的 TUI 命令应用实例7.结语正文【引言】在计算机辅助工程（CAE）领域，Fluent 软件被广泛应用于流体动力学分析、热能传递和化学反应等研究方向。
为了更好地操作 Fluent 软件，熟练掌握各种命令和功能至关重要。
本篇文章将为您介绍 Fluent 中旋转区域的 TUI 命令。
【Fluent 软件介绍】Fluent 是一款由美国 Compuware 公司开发的计算流体力学（CFD）软件，广泛应用于工程领域。
通过模拟流体流动、传热和化学反应等过程，Fluent 能够为用户提供有关流体动力学的详细信息。
这使得 Fluent 在工程设计、优化和故障排查等方面具有极高的实用价值。
【旋转区域的概念】在 Fluent 中，旋转区域是一种特殊的计算区域，其内部的物理量（如速度、压力和温度等）会随着旋转角度的变化而改变。
这种区域在处理旋转设备（如螺旋桨、风力发电机等）时尤为重要。
【TUI 命令的作用】TUI（Text User Interface）命令是 Fluent 中一种通过文本界面操作软件的方式。
相较于图形界面（GUI）操作，TUI 命令更加灵活且易于掌握。
通过输入特定的命令，用户可以实现对旋转区域的设置、修改和查看等操作。
【Fluent 中旋转区域的 TUI 命令使用方法】在 Fluent 中，旋转区域的 TUI 命令主要包括以下几类：1.定义旋转区域：使用“define”命令，后面跟上旋转区域的名称和相关参数，如“define rotation_region region_name angle”。
2.设置旋转区域参数：使用“set”命令，后面跟上旋转区域的名称和要设置的参数，如“set rotation_region/region_name angle 30”。
fluent 旋转区域的tui命令
fluent 旋转区域的tui命令摘要：一、引言- 介绍Fluent 软件及TUI 命令- 说明旋转区域在Fluent 中的重要性二、旋转区域的TUI 命令概述- 定义旋转区域- 旋转区域的类型- 旋转区域的方向三、旋转区域的TUI 命令详解- 如何创建旋转区域- 如何移动旋转区域- 如何缩放旋转区域- 如何旋转旋转区域四、旋转区域TUI 命令的实际应用- 实际案例背景- 使用旋转区域TUI 命令进行操作- 结果展示与分析五、总结- 回顾旋转区域TUI 命令的重要性和应用- 展望旋转区域TUI 命令的未来发展正文：一、引言Fluent 是一款广泛应用于流体动力学模拟的软件，通过强大的计算能力，可以帮助工程师们更好地理解和优化流体流动现象。
在Fluent 中，TUI（文本用户界面）命令是一种非常便捷的操作方式，用户可以通过命令行来对模型进行各种操作。
旋转区域作为流体流动分析中的重要元素，掌握其对应的TUI 命令对于提高工作效率具有重要意义。
二、旋转区域的TUI 命令概述在Fluent 中，旋转区域是一个重要的概念，它可以用来模拟物体在流体中的旋转运动。
旋转区域可以通过TUI 命令进行定义、移动、缩放和旋转等操作。
了解这些操作有助于更好地掌握旋转区域在Fluent 模拟中的应用。
三、旋转区域的TUI 命令详解1.定义旋转区域在Fluent 中，要定义一个旋转区域，可以使用如下TUI 命令：```create /rotate_region```2.旋转区域的类型在Fluent 中，旋转区域分为两种类型：固定旋转区域和自由旋转区域。
固定旋转区域在创建时需要指定旋转轴，而自由旋转区域则没有旋转轴的限制。
3.旋转区域的方向旋转区域的方向可以通过TUI 命令进行设置。
例如，设置旋转区域顺时针旋转，可以使用如下命令：```set /rotate_region /counterclockwise```如果要进行逆时针旋转，可以使用如下命令：```set /rotate_region /clockwise```四、旋转区域TUI 命令的实际应用以一个实际的流体流动分析案例为例，假设我们需要对一个叶片进行流体动力学分析，通过旋转区域TUI 命令可以方便地完成叶片的旋转设置。
fluent 旋转区域的tui命令
fluent 旋转区域的tui命令摘要：一、引言二、Fluent旋转区域TUI命令介绍1.创建旋转区域2.设置旋转区域属性3.旋转区域的边界条件4.应用旋转区域三、旋转区域TUI命令示例1.示例一：创建一个简单的旋转区域2.示例二：创建一个复杂的旋转区域四、结论正文：一、引言Fluent是一款广泛应用于流体动力学模拟的软件，它可以帮助用户分析和优化流体流动、传热和化学反应等问题。
在Fluent中，旋转区域是一个重要的模型，可以模拟物体在旋转流场中的运动。
本文将详细介绍Fluent中旋转区域的TUI命令，帮助用户更高效地使用该功能。
二、Fluent旋转区域TUI命令介绍1.创建旋转区域在Fluent中，可以使用以下TUI命令创建旋转区域：```*block,name=block_name,type=rotation```其中，`block_name`为旋转区域的名称，`type=rotation`表示创建一个旋转区域。
2.设置旋转区域属性旋转区域的属性主要包括旋转轴、旋转角度和旋转速度等。
可以使用以下命令设置这些属性：```*rotation,name=block_name,axis=axis_name,angle=angle_degrees,spee d=speed_m/s```其中，`block_name`为旋转区域的名称，`axis_name`为旋转轴的名称，`angle_degrees`为旋转角度（单位：度），`speed_m/s`为旋转速度（单位：米/秒）。
3.旋转区域的边界条件旋转区域的边界条件包括周向速度和轴向速度。
可以使用以下命令设置边界条件：```*boundary,name=block_name,type=wall,zone=zone_name```其中，`block_name`为旋转区域的名称，`zone_name`为旋转区域所在的区域名称。
4.应用旋转区域在完成旋转区域的创建和设置后，需要将其应用到模型中。
fluent常用tui命令
FLUENT常用TUI命令Fluent是一种流行的开源计算流体动力学（CFD）软件，用于模拟流体流动和热传递等问题。
为了方便用户操作，Fluent提供了一套命令行工具（TUI），使用户能够在终端界面中进行交互式的模拟操作。
本文将介绍Fluent TUI的常用命令，帮助用户更好地利用命令行进行模拟和分析。
1. 启动Fluent TUI在终端中启动Fluent TUI的命令为：bashfluent 3d -tui这将启动Fluent的文本用户界面，用户可以通过键盘输入进行交互。
2. 基本操作2.1 文件操作导入案例文件：bash/file/read-case-data case_file.cas保存案例文件：bash/file/write-case-data case_file.cas2.2 网格操作导入网格文件：bash/file/read-case-mesh mesh_file.msh保存网格文件：bash/file/write-case-mesh mesh_file.msh2.3 求解器设置选择求解器：bash/define/models/solver/choose-flow设置迭代次数：bash/solve/iterate 1003. 模拟操作3.1 边界条件设置设置速度入口边界条件：bash/define/boundary-conditions/velocity-inlet velocity_inlet_name设置压力出口边界条件：bash/define/boundary-conditions/pressure-outlet pressure_outlet_name 3.2 物理模型设置开启湍流模型：bash/define/models/turbulence/k-epsilon设置离散方法：bash/define/models/discrete-ordinates4. 结果输出4.1 输出场变量设置输出压力场：bash/solve/monitors/residuals/pressure设置输出速度场：bash/solve/monitors/residuals/velocity4.2 结果文件输出场变量到文件：bash/file/write-data field_data_file.txt导入场变量文件：bash/file/read-data field_data_file.txt5. 后处理5.1 图形输出生成速度场图形：bash/display/contour velocity-magnitude生成压力场图形：bash/display/contour pressure5.2 报告生成生成报告文件：bash/file/write-report report_file.txt查看报告：bash/file/read-report report_file.txt6. 模拟控制6.1 开始计算启动计算：bash/solve/initialize/initialize-flow/solve/iterate 1006.2 结束计算停止计算：bash/solve/kill-process7. 注意事项与常见问题命令大小写敏感：在Fluent TUI中，命令是大小写敏感的，确保输入命令时使用正确的大小写。
