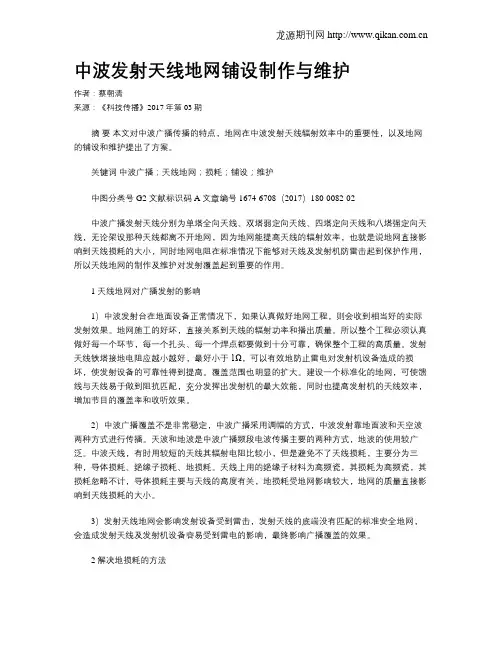

中波发射天线地网铺设制作与维护
中波发射天线地网铺设制作与维护作者：蔡朝清来源：《科技传播》2017年第03期摘要本文对中波广播传播的特点，地网在中波发射天线辐射效率中的重要性，以及地网的铺设和维护提出了方案。
关键词中波广播；天线地网；损耗；铺设；维护中图分类号 G2 文献标识码 A 文章编号 1674-6708（2017）180-0082-02中波广播发射天线分别为单塔全向天线、双塔弱定向天线、四塔定向天线和八塔强定向天线，无论架设那种天线都离不开地网，因为地网能提高天线的辐射效率，也就是说地网直接影响到天线损耗的大小，同时地网电阻在标准情况下能够对天线及发射机防雷击起到保护作用，所以天线地网的制作及维护对发射覆盖起到重要的作用。
1 天线地网对广播发射的影响1）中波发射台在地面设备正常情况下，如果认真做好地网工程，则会收到相当好的实际发射效果。
地网施工的好坏，直接关系到天线的辐射功率和播出质量。
所以整个工程必须认真做好每一个环节，每一个扎头、每一个焊点都要做到十分可靠，确保整个工程的高质量。
发射天线铁塔接地电阻应越小越好，最好小于1Ω，可以有效地防止雷电对发射机设备造成的损坏，使发射设备的可靠性得到提高。
覆盖范围也明显的扩大。
建设一个标准化的地网，可使馈线与天线易于做到阻抗匹配，充分发挥出发射机的最大效能，同时也提高发射机的天线效率，增加节目的覆盖率和收听效果。
2）中波广播覆盖不是非常稳定，中波广播采用调幅的方式，中波发射靠地面波和天空波两种方式进行传播。
天波和地波是中波广播频段电波传播主要的两种方式，地波的使用较广泛。
中波天线，有时用较短的天线其辐射电阻比较小，但是避免不了天线损耗，主要分为三种，导体损耗、绝缘子损耗、地损耗。
天线上用的绝缘子材料为高频瓷，其损耗为高频瓷，其损耗忽略不计，导体损耗主要与天线的高度有关，地损耗受地网影响较大，地网的质量直接影响到天线损耗的大小。
3）发射天线地网会影响发射设备受到雷击，发射天线的底端没有匹配的标准安全地网，会造成发射天线及发射机设备容易受到雷电的影响，最终影响广播覆盖的效果。

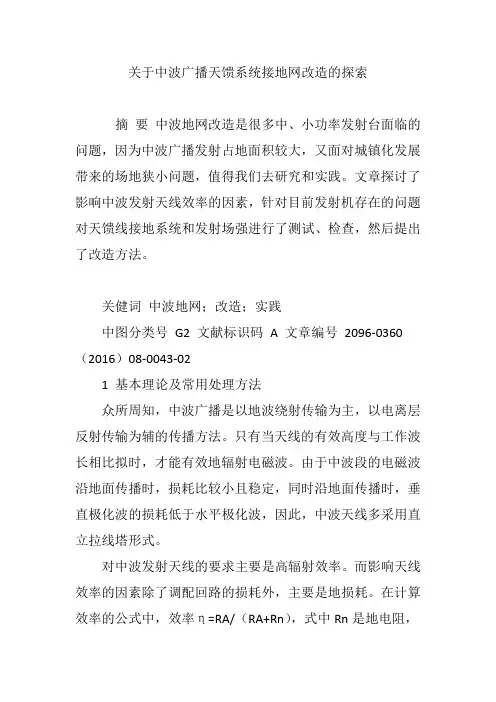

关于中波广播天馈系统接地网改造的探索
关于中波广播天馈系统接地网改造的探索摘要中波地网改造是很多中、小功率发射台面临的问题，因为中波广播发射占地面积较大，又面对城镇化发展带来的场地狭小问题，值得我们去研究和实践。
文章探讨了影响中波发射天线效率的因素，针对目前发射机存在的问题对天馈线接地系统和发射场强进行了测试、检查，然后提出了改造方法。
关健词中波地网；改造；实践中图分类号G2 文献标识码 A 文章编号2096-0360（2016）08-0043-021 基本理论及常用处理方法众所周知，中波广播是以地波绕射传输为主，以电离层反射传输为辅的传播方法。
只有当天线的有效高度与工作波长相比拟时，才能有效地辐射电磁波。
由于中波段的电磁波沿地面传播时，损耗比较小且稳定，同时沿地面传播时，垂直极化波的损耗低于水平极化波，因此，中波天线多采用直立拉线塔形式。
对中波发射天线的要求主要是高辐射效率。
而影响天线效率的因素除了调配回路的损耗外，主要是地损耗。
在计算效率的公式中，效率η=RA/（RA+Rn），式中Rn是地电阻，要提高效率就应尽量降低地损耗电阻Rn。
根据理论分析，对短天线而言，地损耗主要在天线底部附近。
因此，要设法最大限度地降低天线底部附近的地电阻。
通常降低地电阻的办法是在天线底部附近地面埋设以天线底部为中心的辐射状地网。
天线的底部还需要有一接地棒，埋设深度为电流的集肤深度，一般在5 m左右。
地网的长度如因环境影响地网，达不到半个波长时，为了减少地网的损失，需在短的地线终端打进一接地棒，其深度等于地电流的集肤深度。
地网的埋设深度一般为30～50 cm，以不受破坏为原则。
2 我台目前发射机工作状况我台建于洛河滩地，地处县城郊区，发射场地是当地生产队农田。
近几年，天线场区附近由于当地农民修建蔬菜大棚时大量挖墙基使原天线的地网受到不同程度的损坏，长期以来发射效果不太理想。
存在的主要问题如下。
1）发射信号质量受气候条件影响大。
2）地网损坏比较严重而且重新铺设困难重重。

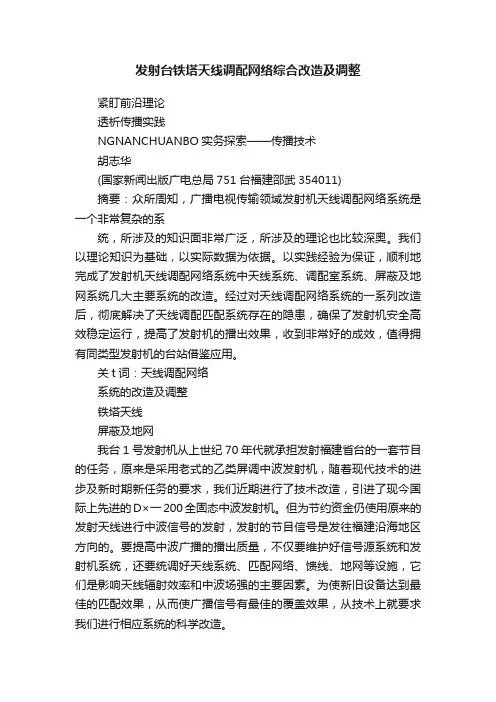

发射台铁塔天线调配网络综合改造及调整
发射台铁塔天线调配网络综合改造及调整紧盯前沿理论透析传播实践NGNANCHUANBO实务探索——传播技术胡志华(国家新闻出版广电总局751台福建邵武354011)摘要：众所周知，广播电视传输领域发射机天线调配网络系统是一个非常复杂的系统，所涉及的知识面非常广泛，所涉及的理论也比较深奥。
我们以理论知识为基础，以实际数据为依据。
以实践经验为保证，顺利地完成了发射机天线调配网络系统中天线系统、调配室系统、屏蔽及地网系统几大主要系统的改造。
经过对天线调配网络系统的一系列改造后，彻底解决了天线调配匹配系统存在的隐患，确保了发射机安全高效稳定运行，提高了发射机的播出效果，收到非常好的成效，值得拥有同类型发射机的台站借鉴应用。
关t词：天线调配网络系统的改造及调整铁塔天线屏蔽及地网我台1号发射机从上世纪70年代就承担发射福建省台的一套节目的任务，原来是采用老式的乙类屏调中波发射机，随着现代技术的进步及新时期新任务的要求，我们近期进行了技术改造，引进了现今国际上先进的D×一200全固态中波发射机。
但为节约资金仍使用原来的发射天线进行中波信号的发射，发射的节目信号是发往福建沿海地区方向的。
要提高中波广播的播出质量，不仅要维护好信号源系统和发射机系统，还要统调好天线系统、匹配网络、馈线、地网等设施，它们是影响天线辐射效率和中波场强的主要因素。
为使新旧设备达到最佳的匹配效果，从而使广播信号有最佳的覆盖效果，从技术上就要求我们进行相应系统的科学改造。
一、发射机天线啊配网络改造的需求随着形势的发展、技术的进步、设备的更新改造，我台DX一200发射机天线调配网络系统有以下四点改造的需求。
(一)天线调配网络发射机天线系统采用双塔弱定向，实现对福建沿海远距离覆盖，但是由于历史遗留原因，在发射塔和反射塔之间一直加挂两根水平阵子(如图1所示)，利用场强仪对天线800米范围内的场强进行测量，并绘制场强图，通过对辐射场强图的分析，得出辐射场强图的前、后向之比不太理想(如图2所示)，影响发射机播出效果。

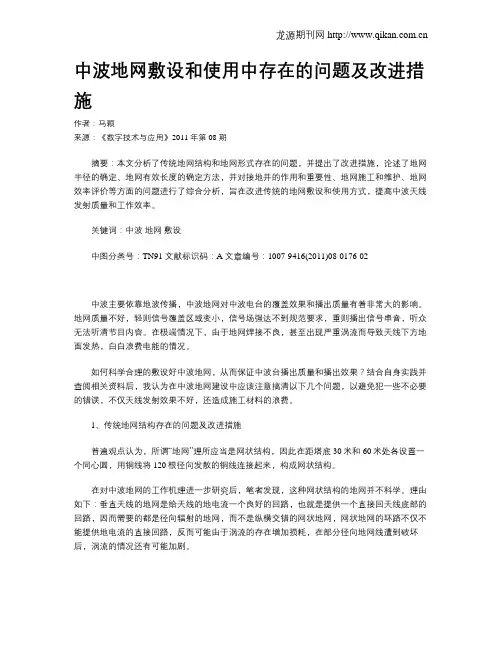

中波地网敷设和使用中存在的问题及改进措施
中波地网敷设和使用中存在的问题及改进措施作者：马颖来源：《数字技术与应用》2011年第08期摘要：本文分析了传统地网结构和地网形式存在的问题，并提出了改进措施，论述了地网半径的确定、地网有效长度的确定方法，并对接地井的作用和重要性、地网施工和维护、地网效率评价等方面的问题进行了综合分析，旨在改进传统的地网敷设和使用方式，提高中波天线发射质量和工作效率。
关键词：中波地网敷设中图分类号：TN91 文献标识码：A 文章编号：1007-9416(2011)08-0176-02中波主要依靠地波传播，中波地网对中波电台的覆盖效果和播出质量有着非常大的影响。
地网质量不好，轻则信号覆盖区域变小，信号场强达不到规范要求，重则播出信号串音，听众无法听清节目内容。
在极端情况下，由于地网焊接不良，甚至出现严重涡流而导致天线下方地面发热，白白浪费电能的情况。
如何科学合理的敷设好中波地网，从而保证中波台播出质量和播出效果？结合自身实践并查阅相关资料后，我认为在中波地网建设中应该注意搞清以下几个问题，以避免犯一些不必要的错误，不仅天线发射效果不好，还造成施工材料的浪费。
1、传统地网结构存在的问题及改进措施普遍观点认为，所谓“地网”理所应当是网状结构，因此在距塔底30米和60米处各设置一个同心圆，用铜线将120根径向发散的铜线连接起来，构成网状结构。
在对中波地网的工作机理进一步研究后，笔者发现，这种网状结构的地网并不科学。
理由如下：垂直天线的地网是给天线的地电流一个良好的回路，也就是提供一个直接回天线底部的回路，因而需要的都是径向辐射的地网，而不是纵横交错的网状地网，网状地网的环路不仅不能提供地电流的直接回路，反而可能由于涡流的存在增加损耗，在部分径向地网线遭到破坏后，涡流的情况还有可能加剧。
总之，这种网状结构的地网既浪费了铜线，又不能保证性能更好。
据了解，这种网状形式的地网在我省中波台中并不少见，甚至部分发达城市的中波台站也采用这种地网。
天线场区搬迁改造方案设计与优化
紧盯前沿理论透析传播实践、DONGNAN CHUANBO鶏臊Hi林天线场区搬迁改造方案设计与优化孙演（福建省广播电视传输发射中心901台福建宁德352000）摘要：随着社会经济的快速发展，城市发展范围的扩大，原有中波发射台位置被纳入发展范围，发射台的发展与城市化进程存在诸多不协调的问题…现如今当发射台与城市发展进程相互制约时，往往采取发射台整体搬迁至城市边缘地带，为城市发展让路的方式。
这样的方式也面临着诸多问题，一是加大选址难度，发射台对地理位置有着很高的技术要求，选址均要符合各项技术标准，选址的范围大大缩小。
二是资金投入巨大，现如今整体搬迁一座发射台需要的建设经费和用地成本较高，很容易造成现有设备的浪费，无法二次利用。
三是建设周期长，整体搬迁一座台站，需要的特殊施工程序比较多，无法短期内建设完成。
本文主要论述福建省广播电视传输发射中心901台现址在面临城市经济建设发展过程中，为同时保障当地政府经济建设发展和安全播出工作任务，设计了天线场区搬迁改造技术方案，并从实际应用中分析和优化该方案，从而能够减少资金投入，节约成本，缩短施工工期的优点，既支持当地经济建设，又确保发射台覆盖效果不受影响。
关键词：不协调搬迁改造设计分析优化由于周边宁德新能源公司二期项目的建设位于台区西侧，与发射天线底座中心的最近距离不到120米，根据〈福建省广播电视设施保护条例》，新能源二期建设违反了第九条第二条款中禁止在中波发射天线塔桅150米处为计算起点，超过仰角3度的建筑施工。
按照以往的方案就是台站整体搬迁，但是实际中存在选址难、资金投入大、工期长的难题。
为了保障新能源公司的二期项目建设，同时兼顾我台的安全播出，决定采取对福建省广播电视传输发射中心901台现有天线场区进行搬迁改造。
一、天馈线区现状（一）主要覆盖范围环境现状新能源有限公司原计划二期建设用地紧挨台地网边界（图1红线位置），原计划将高20多米的厂房建在〈福建省广播电视设施保护条例〉规定的禁建区内；同时将2#110KV 变电站建在台区西侧；紧挨台东西侧（东西主要覆盖方向）兴建三期工程（厂房和住宅区）。
关于中波发射台天线地网维护策略分析
关于中波发射台天线地网维护策略分析发布时间：2023-03-06T03:07:32.859Z 来源：《中国科技信息》2022年第10月19期作者：赵亓旻[导读] 当前，人们的生活品质在不断提升，对信息传递速度提出了更高的要求赵亓旻广西广播电视技术中心百色分中心广西百色 533000摘要：当前，人们的生活品质在不断提升，对信息传递速度提出了更高的要求。
现如今，广播电视领域普遍应用了各种新设备、新技术，中波广播作为一个重要的信息传媒，也开始取得蓬勃发展。
由于中波发射机在不断地增加功率，因此对传播介质和天线的要求也越来越严格。
信息在传播过程中容易受多种因素的影响，如果中波发射台的工作人员不重视对天线地网的维护，中波广播将很难顺利地传播信息。
由此可见，中波发射台的相关工作者必须采取措施，有效维护天线地网。
关键词：中波；发射台；天线地网；维护策略引言中波发射台主要用于传输广播信息数据，它广泛应用于各种广播媒体中。
当前，我国在持续扩大城市化的建设规模，中波在选择发射台位置时也发生了变化，由以往的城市边缘地区逐渐转移到中心区域，这样有利于更好地传输广播信息数据。
当然，将中波发射台建立在城市中心区域，也存在许多弊端，高层建筑将发射信号塔完全包裹起来，天线地网一旦出现连接方面的问题，将导致广播信息数据无法正常发射。
因此，必须对中波发射天线地网的维护策略进行深入研究。
1中波发射天线地网维护的重要性中波广播通过电磁波进行信号传播，其主要表现为天线地网、天调网络两个方面。
通常，中波天线与地面垂直，与大地之间可形成回路。
然而，信号在传播期间会造成一定的损失，所以需保证发射场地附近没有建筑物，而且场地面积也要足够大。
事实上，地网发射器能否正常运行与信号的传播有很大的关系，如果地网出现不良现象，信号也会变差，同时还会造成较大的能量损失，致使发射机无法正常运行。
此外，进入多雨季节之后，应采取有效的避雷措施，有效维护中波天线地网，这样天线才能提高辐射效率，进而降低损耗效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天线地网改造分析
摘要：为进一步提高中波发射信号质量，机房对1008KHz 发射机地网进行改造，本文简述了地网敷设方式以及其敷设的重要性，通过理论分析对本次地网改造进行了技术论证。
关键词：天线；地网；辐射场强；辐射效率；地损耗
1 改造背景
随着城市化建设步伐的不断加快，四号中波发射台已经由原来的城市边缘变为城市中心，发射场区被周围新建的高层住宅以及厂区内日渐茂盛的树木所包围，为了进一步提高中波发射信号质量，增强辐射强度，扩大辐射范围，达到收听效果优质的服务要求，遂我们机房对1008KHz发射机的地网进行全面的改造。
2 地网敷设
1、中波广播传播的特点
中波广播频段的传播主要有天波和地波两种形式，主要以比较稳定的地波为主。
另外，中波因为频率较低，会使得地波随着传播距离的增加而逐渐的减弱，但是减弱的速度较慢，会形成一个比较稳定的中波广播的信号接收服务区。
地波服务区在数十公里至上百公里，地波服务的信号强度比较
稳定。
在沿地面传播中，垂直极化波的损耗低于水平极化波的损耗，所以地波服务的中波都采用垂直极化天线，以获得垂直极化的地面波。
2、敷设地网的重要性
在发射机功率和天线高度确定的条件下要想提高天线
辐射场强，就要提高天线辐射效率，而影响辐射效率的主要因素是天线损耗。
天线的损耗包括导体损耗、绝缘子损耗、地损耗。
由于导体损耗、绝缘子损耗与地损耗相比极小，可忽略不计，因此我们只需要考虑地损耗的影响。
而减少地损耗的方法是在天线底部敷设地网，良好的地网能为天线电流回流过程提供一个良好的通路，这样就相当于在大地和天线之间跨接铜线，地损耗就会变小，天线辐射效率也随之增加，场强增大。
所以设计、敷设一个标准的地网，能减少地损耗，提高中波天线效率，扩大覆盖面积。
3、敷设地网的方法
地网是以发射塔底部中心为圆心，以扇形状均匀向外敷设，用φ2mm ～φ3mm 的铜导线每隔3°向外敷设一根地网线，数量为120根，地网的埋设深度一般为30cm ～50cm，以不受破坏为原则。
3 地网不良的主要表现
1、天线辐射能量有一部分损失在地面造成发射功率不足，覆盖范围缩小。
2、主电场与副电场相位不一致，覆盖区域变化、需覆盖的区域覆盖不了，不需覆盖的区域又可收到信号。
3、天线的辐射阻抗和输入阻抗也发生变化，使阻抗不匹配，给天线与馈线之间的匹配造成很大困难。
4、在发射天线接地端，如配备的安全地网不合标准，易造成发射机设备遭雷击。
为了提高天线的辐射场强，提高覆盖范围，就必须尽量减小天线损耗，因此天线地网的建设不可小视。
4 地网改造理论分析
当某地区的有效地导系数为已知时，在距离发射天线r （km）处场强可由下式决定：
E（r）=E0（r）+P +GT （1）
E（r）：在距离r（km）处的场强值；E0（r）：1kw有效单极辐射功率时在距离r处的场强值；P：发射功率；GT：天线增益。
由上式可知，发射功率一定，提升天线增益，场强随之增大。
而天线增益和天线辐射效率有关。
天线增益（GT）是天线理想增益（G0）与天线辐射效率（η）的乘积，如下所示：
GT=G0 xη（2）
天线辐射效率（η）是天线辐射功率（Pr）比上天线辐射功率与天线损耗功率（PL）之和，如下式所示。
η= Pr / （Pr + PL）（3）
在辐射功率恒定的条件下，损耗功率（PL）的大小直接影响天线效率（η）。
综合公式1，2，3可得出，降低损耗功率（PL）可提高天线辐射效率（η），辐射效率（η）提高天线增益GT随之增加，从而达到提升场强E（r）的目的。
将公式3展开，得η=I2Rr/（I2Rr+I2RL），可得
η=Rr / （Rr + RL）（4）
将公式（2）代入公式（1），可得
E（r）=E0（r）+P+ 10logG0 + 10logη（5）
将公式（4）代入公式（5），可得
E（r）=E0（r）+P+10logG0+10log[Rr/（Rr + RL）] （6）设改进前后的E（r）为E（r）前和E（r）后，则前后两次的增益就可以通过公式（6）求得
E（r）后―E（r）前=10log[Rr/（Rr+RL后）]-10log[Rr/（Rr+RL 前）]=10log[（Rr+ RL前）/（Rr+RL后）] （7）
由于地损耗电阻计算公式为
将相关参数带入上式，可求得相应的地损耗电阻RL，再将其带入公式（7）可计算出增益变化。
以塔高76m的轻型塔为例，天线辐射电阻为36.6Ω，地网半径r为55m不变，提升地网根数N，从120根增加至240根，降低了地损耗RL，从0.78
Ω降至0.25Ω，天线辐射效率η从94.80%提升到99.30%，对于提高天线辐射效率η是有效果的，本次机房地网改造是有可实施性的。
5 地网改造具体实施
根据上述理论分析为依据，本次改造机房在原有的120根铜线地网基础上又加密铺设了120根铜导线，铺设方式为与原地网交错铺设，埋设深度为30cm，将这120个导线端点均匀焊在一条铜带上，再将铜带的两端与天线塔底两个地级进行焊接，以形成良好的传递渠道。
除此之外，还将塔底生长较为茂盛的树木进行了消冠处理，最大限度降低树木遮挡造成的影响。
这样会有效地提升中波广播发射的范围，提高信号接收的质量。
本次改造以理论分析指导具体实践，通过加密地网敷设的方式来降低地损耗，提高天线辐射效率，达到提升中波广播发射的范围和提高信号接收质量的最终目的。
6 结论
由于四号机房面临着搬迁扩建的问题，所以本次地网研究分析不仅为1008KHz发射机地网改造提供了理论依据，也为今后新发射台建设时，地网的敷设方式和具体的敷设参数选取提供了理论指导，所以本次研究是有着实际应用意义的。
随着城市化建设的不断加快，中波广播发射的效果会受到各方面的影响，我们一定要根据中波广播传播的特点查找
影响中波广播发射信号的因素，只有这样才能更好地提高中波广播的发射信号质量，达到更佳的收听效果。
参考文献
[1] 何大中广播电视技术手册第1分册――系统与覆盖网
[2] 张学田广播电视技术手册第6分册――发射技术
[3] 李孝勖广播电视技术手册第7分册――天线
作者简介
李林（1982-），女，天津，工程师，本科，研究方向：广播电视技术。
