安装杆塔标志牌安全措施
安装杆塔标志牌安全措施 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
输电线路安装线路标志牌工程
安
全
施
工
措
施
河南省盛发电力工程有限公司
输电线路安装线路标志牌工程
一、概况：
输电线路安装线路标志牌工程
二、工程量：
输电线路安装线路标志牌
施工负责人：王守民
对本工程的施工安全、质量、工期及人员组织调配协调等负全面责任。
施工安全员：杜红中
对本工程的施工安全措施监督实施负责
技术负责人：祝相伟
对本工程施工现场的技术工作质量、管理负责。
质量负责人：秦发林
对本工程的质量负全面责任。
三、施工管理
1、施工安全保证
建立健全的施工安全网络，施工中严格执行安全作业票制度并
按施工措施施工。
各级部门应设专职安全员，以监督指导施工
中的安全。
2、工程质量监督
工程中实行全面质量管理，健全全面质量保证体系，加强现场施
工质量预控，对关键工序进行重点管理，不符合质量要求的不得
进行下一道工序的施工。
质检员对现场施工进行跟班监控，发现
问题应及时解决，将质量事故隐患消灭在萌芽状态。
3、施工记录整理
现场施工记录要准确，整洁、如实填报、不得搞回忆录，以确保
各项中间验收和竣工验收工作顺利进行。
4、现场文明施工
施工驻地工器具、施工材料堆放整齐、设专人管理。
对甲方驻地
的工地代表要尊重，如双方意见有分歧，应根据有关标准和规
范，协调解决。
作到文明施工，尽量减少施工占地，做到工完料
净。
临时施工坑及时平整，做到一次合格，不留施工尾巴。
四、施工措施
为了确保本工程的顺利进行加强施工人员三不伤害意识并结合本工程的实际施工情况，特制定本措施希望全体施工人员认真学习并严格执行。
（一）、施工技术措施
2、作业前核对线路名称、杆塔号无误后方可登塔。
2、攀登杆塔应沿脚钉上下并注意稳上稳下，安全带要系在铁塔主材
上。
3、安全措施做好后，施工人员在负责人的指令下方可开始工作。
4、施工人员要严格按照施工工艺进行工作。
5、作业完成后，塔上工作人员检查作业各部位正常、完好，无遗留物
后依次下塔。
（二）、安全措施
1、加强职工的安全教育和安全技能培训，提高职工的自我保护意识
和能力，经安全培训考试合格后上岗工作。
同时，甲方应对乙方
作好有关技术和注意事项交底工作，达到人人心中有数，各个了
如指掌。
2、凡在离地面1·5米以上的地点和部位作业，都视为高空作业，
必须使用安全带及吊索和戴安全帽。
安全带、吊索应系在牢固的
架构上。
系安全带及吊索后必须检查扣环是否正确牢靠。
在塔上
作业转位时，不得失去安全带保护。
3、高空作业人员必须身体健康。
患有精神病颠间病及经医师鉴定患
有高血压，心脏病等不宜从事高空作业病症的人员一律不准参加
高空作业，凡发现工作人员有饮酒或精神不振时，应禁止登高作
业。
登高作业人员均佩带登塔证。
4、安全带及吊索在使用前应进行静荷重试验重为225kg试验后检查
是否有变型，破裂等情况，不合格的安全带及吊索不得使用。
5、在进行塔上作业时，下面应设专人监护，除有关人员外，不准他
人在工作地点的下方通行或逗留，工作地点下面应设安全网或装
设其它保护装置，防止落物伤人及高空坠落。
6、塔上作业所使用材料，工具不准上下投掷，要用绳索系牢后上下
吊送，以免打伤下方工作人员。
塔下面人员必须正确戴好安全
帽。
在塔上有上下层同时作业时，应密切配合，以免伤人。
7、在5级以上的大风或雷电等恶劣天气，应停止露天高空作业。
8、在登塔时应把梯子稳上稳下并时刻注意检查所攀登的梯子是否完
整牢固，严防抓空蹬空现象发生。
9、在塔上高空作业时，必须有专人监护。
10、安全距离必须满足下表的规定：
11、专职监护人不得做其他工作，有工作量的铁塔下必设一名专职监
护人员。
12、工前，要做好施工用具、安全防护用品设施的检查工作，从型号
上、质量上、数量上要满足施工要求。
13、工程中上下传递工具器的传递绳必须使用绝缘尼龙绳，且传递绳
下端始终保持控制，避免传递绳控制不当或受风力作用靠近带电侧线路。
公司组织结构。
悬挂警示牌、杆号牌工作安全措施卡
现场人员必须戴好安全帽。杆上人员要防止掉东西，使用的工器具、材料等应装在工具袋里，杆塔下方禁止行人逗留。
8
上杆前应认真检查杆塔基础及杆根后，方能上杆作业。
序号
补充安全措施
执行情况（√）
安装
工作单位
线路工区
工作班组
线路班
工作负责人
马胜利
工作时间
2012年05月09日
工作任务
35KV高岭321线全线安装杆号牌
工作票编号
20120509007
工作中存在的危险点
1、触电伤害。
2、高空坠落。
3、高处坠落物伤人。
4、未检查杆塔基础及杆根。
序号
安全措施
执行情况（√）
1
杆塔上工作人员和所携带的工器具、材料与带电体的安全距离不得小于规程规定。
2
工作开始前，工作负责人应向参加工作的人员重点交待清楚工作任务、作业线路起止杆塔号以及邻近、交叉跨越、平行的带电线路。
3
未采取安全措施时，作业人员不得穿越导线。
4
杆塔上工作人员必须戴安全帽、穿绝缘鞋、使用等是否牢固。
6
安全带应系挂在牢固的构件上，转移作业时不得失去安全带保护。
安装杆塔标志牌安全措施

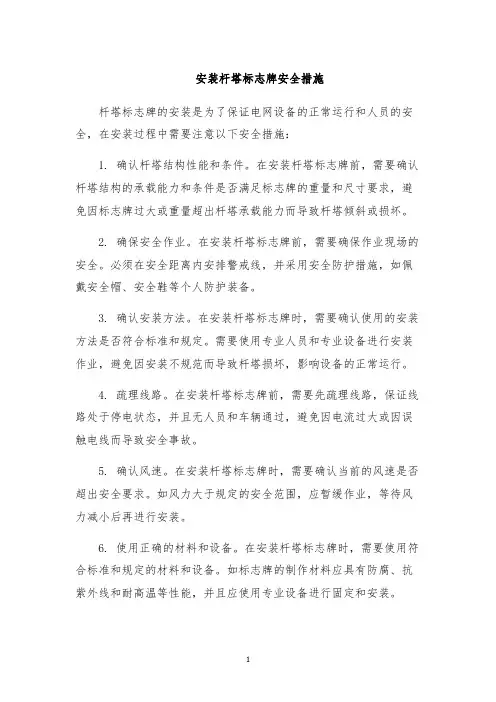

安装杆塔标志牌安全措施
杆塔标志牌的安装是为了保证电网设备的正常运行和人员的安全，在安装过程中需要注意以下安全措施：
1. 确认杆塔结构性能和条件。
在安装杆塔标志牌前，需要确认杆塔结构的承载能力和条件是否满足标志牌的重量和尺寸要求，避免因标志牌过大或重量超出杆塔承载能力而导致杆塔倾斜或损坏。
2. 确保安全作业。
在安装杆塔标志牌前，需要确保作业现场的安全。
必须在安全距离内安排警戒线，并采用安全防护措施，如佩戴安全帽、安全鞋等个人防护装备。
3. 确认安装方法。
在安装杆塔标志牌时，需要确认使用的安装方法是否符合标准和规定。
需要使用专业人员和专业设备进行安装作业，避免因安装不规范而导致杆塔损坏，影响设备的正常运行。
4. 疏理线路。
在安装杆塔标志牌前，需要先疏理线路，保证线路处于停电状态，并且无人员和车辆通过，避免因电流过大或因误触电线而导致安全事故。
5. 确认风速。
在安装杆塔标志牌时，需要确认当前的风速是否超出安全要求。
如风力大于规定的安全范围，应暂缓作业，等待风力减小后再进行安装。
6. 使用正确的材料和设备。
在安装杆塔标志牌时，需要使用符合标准和规定的材料和设备。
如标志牌的制作材料应具有防腐、抗紫外线和耐高温等性能，并且应使用专业设备进行固定和安装。
7. 进行安全检查。
在标志牌安装完成后，需要及时进行安全检查，确保标志牌已固定牢靠且符合规定要求。
如发现安全隐患或质量问题，需及时解决，确保设备运行安全。
线路杆塔标志(警示)牌安装作业指导书
编号：Q/×××线路杆塔标志（警示）牌安装作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时××供电公司×××1范围本作业指导书适用于湖北省电力公司输电线路杆塔标志（警示）牌安装作业。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本作业指导书，然而，鼓励根据本程序达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本使用本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL/T 5092—1999 110～500kV架空电力线路设计规程DL/T 741—2001 架空送电线路运行规程电力生产企业安全设施规范手册修订版国家电力公司2001年12月国家电网生[2003]481号架空输电线路管理规范（试行）国家电网生[2004]503号关于印发国家电网公司《国家电网公司现场标准化作业指导书编制导则（试行）》的通知国家电网安监［2005］83号国家电网公司电力安全工作规程（电力线路部分）（试行）Q/ED 204 107-2004 《架空输电线路管理实施细则》Q/ED 204 305-2005 《输变电设备缺陷管理规定》3 修前准备3.1准备工作安排3.2 人员要求3.3 工器具3.4 材料3.5 危险点分析3.6 安全措施3.7 作业分工4 作业程序4.1 开工4.2 作业内容及标准4.3 竣工5 架空输电线路标示牌安装记录架空输电线路标示牌安装记录线路名称：电压等级：工作负责人：记录人：6 验收总结7 指导书执行情况评估8 附录A。

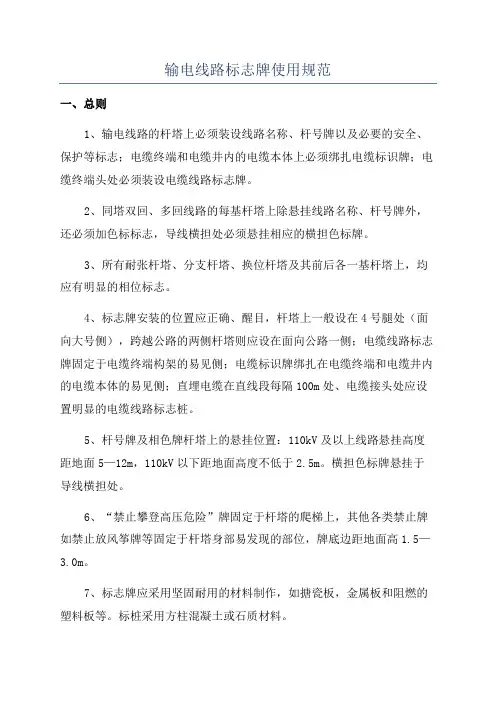

输电线路标志牌使用规范
输电线路标志牌使用规范一、总则1、输电线路的杆塔上必须装设线路名称、杆号牌以及必要的安全、保护等标志；电缆终端和电缆井内的电缆本体上必须绑扎电缆标识牌；电缆终端头处必须装设电缆线路标志牌。
2、同塔双回、多回线路的每基杆塔上除悬挂线路名称、杆号牌外，还必须加色标标志，导线横担处必须悬挂相应的横担色标牌。
3、所有耐张杆塔、分支杆塔、换位杆塔及其前后各一基杆塔上，均应有明显的相位标志。
4、标志牌安装的位置应正确、醒目，杆塔上一般设在4号腿处（面向大号侧），跨越公路的两侧杆塔则应设在面向公路一侧；电缆线路标志牌固定于电缆终端构架的易见侧；电缆标识牌绑扎在电缆终端和电缆井内的电缆本体的易见侧；直埋电缆在直线段每隔100m处、电缆接头处应设置明显的电缆线路标志桩。
5、杆号牌及相色牌杆塔上的悬挂位置：110kV及以上线路悬挂高度距地面5—12m，110kV以下距地面高度不低于2.5m。
横担色标牌悬挂于导线横担处。
6、“禁止攀登高压危险”牌固定于杆塔的爬梯上，其他各类禁止牌如禁止放风筝牌等固定于杆塔身部易发现的部位，牌底边距地面高1.5—3.0m。
7、标志牌应采用坚固耐用的材料制作，如搪瓷板，金属板和阻燃的塑料板等。
标桩采用方柱混凝土或石质材料。
二、各类标志说明1、禁止标志牌1.1禁止标志牌的基本形式是一长方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形补充标志，图形上、下间隙、左右间隙相等。
1.2禁止标志牌长方形衬底色为白色，圆形斜杠为红色，禁止标志为黑色，补充标志为红底黑字、黑体字。
1.3禁止标志牌的制图标准及参数（单位：mm）参数种类ABA1D（B1）D1C35—110kV4003209224419519220—500kV500400115305244241.4禁止标志牌范例2、杆号牌2.1杆号牌基本形式为一长方形衬底牌。
2.2杆号牌底色为线路色标，线路名称及杆号字体颜色与底色对比度要大。
2.3杆号牌的制图标准及参数（单位：mm）参数种类BB1AA1A235—110kV400370320290190220—500kV5004704003702453、横担色标牌3.1横担色标牌基本形式为一L形颜色牌。
杆塔标志牌安装施工方案
杆塔标志牌安装施工方案一、项目概述1、标志牌安装位置本项目涉及的杆塔位于电力输电线路沿线，需要在杆塔上安装标志牌。
标志牌的位置应该位于杆塔上部易于识别的位置，以确保能够被周围环境清晰可见。
安装位置应符合相关法律法规和安全要求，同时考虑线路的整体美观和标识的有效性。
2、杆塔特征和类型杆塔是电力输电线路的支撑结构，特征包括高度、材料、结构等。
具体安装标志牌的杆塔特征和类型需要根据实际情况来确定，确保标志牌能够稳固地固定在杆塔上，不影响杆塔的结构和稳定性。
3、施工所需材料和工具为确保标志牌的安全安装，需要准备适当的材料和工具，包括但不限于：标志牌和支架螺栓、螺母和螺栓垫片工作平台或爬梯手工工具（螺丝刀、扳手等）安全防护装备（安全带、头盔、手套等）清洁工具（扫把、清洁布等）二、安全措施1、施工人员安全培训在施工开始前，所有参与施工的人员应接受必要的安全培训，包括但不限于：标志牌安装的安全规程和操作流程个人防护装备的正确佩戴和使用方法紧急情况下的应急措施和逃生路线高空作业安全注意事项和操作技巧电力设备安全知识和防触电措施2、个人防护装备要求所有施工人员必须佩戴规定的个人防护装备，包括但不限于：安全帽：保护头部免受坠落物的伤害安全带：确保在高处作业时人员安全系结护目镜或面罩：防止眼部受到异物的伤害手套：保护手部免受尖锐物体刺伤防滑鞋：提供在高处平台上稳固站立的支撑3、安全警示标志和警戒区域设定在施工现场设立明显的安全警示标志，标明施工区域和禁止进入的区域。
设立警戒区域，确保非施工人员不会进入施工现场，防止发生意外事故。
4、紧急救援计划和联系方式制定详细的紧急救援计划，包括但不限于：事故发生时的紧急联系人和联系方式事故报告流程和程序携带急救箱，并确定急救设备的位置紧急情况下的逃生通道和集合点三、施工前准备1、确认安装位置的准确性和适宜性在施工开始前，必须核实标志牌安装位置的准确性和适宜性。
对电力输电线路沿线杆塔进行实地勘察，确认选定的安装位置不会影响线路的正常运行，并确保符合法律法规和相关标准要求。
杆塔安全措施
杆塔安全措施
今天，老师带我们去参观了一个电力公司，看看怎么建杆塔的。
我们走到一个很高很高的杆塔旁边，哇，好高呀！我抬头看，心里嘀咕：“哎呀，要是掉下来可怎么办呢？”老师告诉我们，杆塔上有很多安全措施，不然工作人员是不能上去的。
老师说，杆塔上有特别的安全绳，工作人员要系好安全带，才能爬上去。
“哗啦啦”一阵风吹过，我听到风吹得很响。
老师还告诉我们，杆塔底下有警示牌，提醒大家不能乱走。
我们都仔细看了看，原来杆塔周围有黄色的警戒线，外面不能有人进。
老师还告诉我，每个人在做工作之前，都要检查工具，看看有没有坏的地方。
如果有问题，马上换掉，不能耽误。
我们还看到工作人员穿着厚厚的衣服，哇，好像超人一样！他们穿的衣服都是为了保护自己，免得被尖锐的东西划伤。
我心里觉得好安心呀，原来杆塔真的很安全！大家都非常小心，才不会发生危险呢。
我也学到了很多知识，真有意思！
—— 1 —1 —。
输电线路杆塔标识牌制作与安装规范
输电线路杆塔标识牌制作与安装规范(试行)二0一四年三月前言根据国网精益化管理的要求，标准编写组经广泛调查研究，认真总结国家电网公司35kV 及以上架空输电线路输电线路杆塔标识牌安装与制作经验，参考35kV、110kV、220kV、330kV、500kV、750kV、±800kV、1000kV架空输电线路杆塔标识牌制作与安装现行有关规定，并在广泛征求意见的基础上，制定本规范。
目次1总则 (1)2基本规定 (1)3标识牌制作标准 (1)4安装支架、卡具制作标准 (6)5标识牌安装要求 (8)6标识牌安装数量、位置 (9)附件 (12)1 总则1.1 为统一规范架空输电线路杆塔标识牌安装与制作，指导架空输电线路杆塔标识牌安装及制作，制定本导则。
1.2 本导则适用于35kV及以上架空输电线路杆塔标识牌安装与制作。
1.3 架空输电线路杆塔标识牌安装与制作除应符合本导则的规定外，尚应符合国家现行有关标准的规定。
2 基本规定2.1 每基杆塔应有杆号牌以及必要的起到安全警示作用的警示牌。
杆号牌应有明显的线路名称、线路编号和杆塔号、色标标识。
警示牌分为两类，一类是起到对非工作人员提示及警告义务的警示牌，内容为“高压危险禁止攀登”；一类是起到对工作人员提示作业安全的警示牌，内容为“认真核对防止误登”。
2.2 变电所进出线终端塔、耐张塔、换位塔、分歧塔以及换位塔、分歧塔前后一基塔上、交叉跨越点两端塔应设有相序牌。
终端塔、换位塔（或分歧塔）必须在杆塔大小号侧均设有相序牌。
交叉跨越包括：铁路、各种等级公路、一级通讯线、重要河流、35kV及以上电力线、索道、桥梁、输油及输气管道。
2.3 同塔双回路塔在塔身与最下层横担连接处应设有色标牌。
多回路塔（两回以上）在每个横担的塔身与横担连接处装设色标牌。
2.4 线路在跨越鱼塘、采矿点附近、易被取土处、易被外力破坏处、邻近放风筝场地或居民区等，均应在合适的地点设有针对性的安全警告、宣传牌。
安装标志牌安全注意事项
安装标志牌安全注意事项
1. 嘿，安装标志牌的时候可别马虎啊！就像你走路得看清路一样，安装标志牌也得特别仔细。
比如在高速路上，要是标志牌装歪了，那司机们不就容易看错啦，多危险呀！所以一定要认真对待。
2. 你想想，安装标志牌可不是小事呀！这就好比是给大家指引方向的灯塔。
就像在陌生的地方有个清晰的指示牌多重要呀。
要是安装错了，那不就误导人啦！
3. 安装标志牌真的得谨慎啊！你说要是在施工现场，标志牌装得乱七八糟，工人不就容易出事儿嘛。
这就好像下棋，一步错步步错呀！
4. 哎呀呀，安装标志牌要多注意细节哟！就像搭积木一样，一个小地方没弄好，整个就不稳啦。
比如标志牌的螺丝没拧紧，万一掉下来砸到人咋办呢！
5. 安装标志牌可不能随随便便呀！这跟医生治病似的，得精确无误。
要是标志牌的信息写错了，那不是害人嘛！
6. 喂喂喂，安装标志牌要用心呐！好比是给盲人带路，一点差错都不能有。
要是标志牌安装得不合理，那不是给大家找麻烦嘛！
7. 安装标志牌可不是闹着玩的呀！就像给汽车加油，得加对了才行。
不然标志牌起不到作用，那不就白忙活啦！
8. 嘿哟，安装标志牌得万分小心哦！这就像给迷路的人指一条明路。
要是标志牌装得不对，那不就把人带沟里去啦！
9. 安装标志牌真的太重要啦！就好像是海上的灯塔为船只指引方向。
要是标志牌不清晰，那可就糟糕啦！
10. 安装标志牌一定得注意呀！好比是一场比赛的裁判，得公正准确。
要是标志牌出了问题，那后果可不堪设想啊！
我的观点结论：安装标志牌真的不是一件可以掉以轻心的事情，每一个细节都关乎着大家的安全，一定要认真对待，确保万无一失！。
输电线路杆塔标识牌制作与安装规范
输电线路杆塔标识牌制作与安装规范(试行)二0一四年三月前言根据国网精益化管理的要求，标准编写组经广泛调查研究，认真总结国家电网公司35kV 及以上架空输电线路输电线路杆塔标识牌安装与制作经验，参考35kV、110kV、220kV、330kV、500kV、750kV、±800kV、1000kV架空输电线路杆塔标识牌制作与安装现行有关规定，并在广泛征求意见的基础上，制定本规范。
目次1总则 (1)2基本规定 (1)3标识牌制作标准 (1)4安装支架、卡具制作标准 (6)5标识牌安装要求 (8)6标识牌安装数量、位置 (9)附件 (12)1 总则1.1 为统一规范架空输电线路杆塔标识牌安装与制作，指导架空输电线路杆塔标识牌安装及制作，制定本导则。
1.2 本导则适用于35kV及以上架空输电线路杆塔标识牌安装与制作。
1.3 架空输电线路杆塔标识牌安装与制作除应符合本导则的规定外，尚应符合国家现行有关标准的规定。
2 基本规定2.1 每基杆塔应有杆号牌以及必要的起到安全警示作用的警示牌。
杆号牌应有明显的线路名称、线路编号和杆塔号、色标标识。
警示牌分为两类，一类是起到对非工作人员提示及警告义务的警示牌，内容为“高压危险禁止攀登”；一类是起到对工作人员提示作业安全的警示牌，内容为“认真核对防止误登”。
2.2 变电所进出线终端塔、耐张塔、换位塔、分歧塔以及换位塔、分歧塔前后一基塔上、交叉跨越点两端塔应设有相序牌。
终端塔、换位塔（或分歧塔）必须在杆塔大小号侧均设有相序牌。
交叉跨越包括：铁路、各种等级公路、一级通讯线、重要河流、35kV及以上电力线、索道、桥梁、输油及输气管道。
2.3 同塔双回路塔在塔身与最下层横担连接处应设有色标牌。
多回路塔（两回以上）在每个横担的塔身与横担连接处装设色标牌。
2.4 线路在跨越鱼塘、采矿点附近、易被取土处、易被外力破坏处、邻近放风筝场地或居民区等，均应在合适的地点设有针对性的安全警告、宣传牌。
铁塔组立的安全措施及注意事项
杆塔安装的安全措施和注意事项1、进入施工现场人员必须佩戴安全帽，施工现场必须设置安全围栏和警示标志。
2、施工现场必须坚持工作票制度，工作票应填写正确、分工明确，职责到人，严禁无票作业，严禁代签。
3、施工现场必须坚持“红马甲”制度及“违章就下岗”的规定，现场安全员应经常检查并提醒操作人员严格遵守规章制度，纠正违章行为。
4、未经培训、严禁合格人员进行高处作业，严禁单独进行高空作业。
5、高空作业人员必须使用双保险，安全带必须系在牢固的部件上，并做到高挂低用。
6、人员上下塔过程中，不得随身携带重物，不要用双手握住工具和其他杂物。
7、严禁在塔上采用多层作业，塔下人员不得在塔上操作人员的垂直位置下工作或停留，防止掉物伤人。
8、凡安装不上的塔材，严禁在塔上漂浮或形成错觉。
9、施工前，所有使用的工具和仪器应仔细清洁和目视检查，不合格不得使用，严禁超负荷使用。
高空作业使用的工具材料，必须用工具袋上下传递，严禁随意抛掷。
10、本项目杆塔组装期间，井架拉线必须使用地锚，禁止使用三联桩和利用树木、岩石做桩锚。
11、严禁使用主要材料制作人字架。
12、严禁用抗扭钢丝绳代替普通钢丝绳作为挡风绳和临时锚索。
13、停电前，各施工队在运营线下组装杆塔时，必须申请第二类工作票、使用任务工作单、并按项目部测量的导线对地的净空距离的数据要求、经过监理审批，保证现场施工作业的工器具、材料必须对带电体的安全距离不小于15m的规定。
14、邻近电力线的桩位，应事先与当地供电部门取得联系并办理相关手续，铁塔组立时，各种钢丝绳必须按照安全规程的规定与电力线保持足够的安全距离，杜绝触电事故的发生。
15、施工现场如遇5级及以上大风，雷雨天气停止工作。
16、杆塔组装时，接地引下线必须与塔脚牢固连接。
17、加强施工现场消防管理，防止火灾，保护环境。
18、仔细研究危险识别，环境因素影响、评价及控制措施。
严格按要求做到“遵章守纪、拒绝违章、从我做起、确保安全”。
