(整理)常用电阻、电位器、电阻阻值

常用电阻阻值表精度为5％的碳膜电阻,以欧姆为单位的标称值：1.0 5.6 33 160 82 0 3.9K 20K 100K510K 2.7M1.1 6.2 36 180 91 0 4.3K 22K 110K560K 3M1.2 6.8 39 200 1K4.7K 24K 120K620K 3.3M1.3 7.5 43 220 1. 1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1. 2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1. 3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1 .5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1 .6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1 .8K 8.2K 43K 220K1.1M 5.6M2.4 13 75 390 2 K 9.1K 47K 240K1.2M 6.2M2.7 15 82 430 2 .2K 10K 51K 270K1.3M 6.8M3.0 16 91 470 2 .4K 11K 56K 300K1.5M 7.5M3.3 18 100 510 2. 7K 12K 62K 330K1.6M 8.2M3.6 20 110 560 3K13K 68K 360K1.8M 9.1M3.9 22 120 620 3. 2K 15K 75K 390K 2M 10M4.3 24 130 680 3. 3K 16K 82K 430K2.2M 15M4.7 27 150 750 3. 6K 18K 91K 470K2.4M 22M5.1 30精度为1％的金属膜电阻,以欧姆为单位的标称值：10 33 100 3321K 3.32K 10.5K 34K 107K 357K10.2 33.2 102 340 1.0 2K 3.4K 10.7K 34.8K110K 360K10.5 34 105 348 1 .05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.0 7K 3.57K 11.3K 36K115K 374K11 35.7 110 357 1 .1K 3.6K 11.5K 36.5K 118K 383K11.3 36 113 360 1 .13K 3.65K 11.8K 37.4K120K 390K11.5 36.5 115 365 1.1 5K 3.74K 12K 38.3K121K 392K11.8 37.4 118 374 1.1 8K 3.83K 12.1K 39K124K 402K12 38.3 120 383 1 .2K 3.9K 12.4K 39.2K 127K 412K12.1 39 121 390 1 .21K 3.92K 12.7K 40.2K130K 422K12.4 39.2 124 392 1.2 4K 4.02K 13K 41.2K133K 430K12.7 40.2 127 402 1.2 7K 4.12K 13.3K 42.2K137K 432K13 41.2 130 412 1 .3K 4.22K 13.7K 43K 140K 442K13.3 42.2 133 422 1.3 3K 4.32K 14K 43.2K143K 453K13.7 43 137 430 1 .37K 4.42K 14.3K 44.2K147K 464K14 43.2 140 432 1 .4K 4.53K 14.7K 45.3K150K 470K14.3 44.2 143 442 1.4 3K 4.64K 15K 46.4K154K 475K14.7 45.3 147 453 1.4 7K 4.7K 15.4K 47K158K 487K15 46.4 150 464 1 .5K 4.75K 15.8K 47.5K160K 499K15.4 47 154 470 1 .54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.5 8K 4.99K 16.2K 49.9K165K 523K16 48.7 160 487 1 .6K 5.1K 16.5K 51K 169K 536K16.2 49.9 162 499 1.6 2K 5.11K 16.9K 51.1K174K 549K16.5 51 165 510 1 .65K 5.23K 17.4K 52.3K178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K180K 562K17.4 52.3 174 523 1.7 4K 5.49K 18K 54.9K182K 576K17.8 53.6 178 536 1.7 8K 5.6K 18.2K 56K187K 590K18 54.9 180 549 1 .8K 5.62K 18.7K 56.2K191K 604K18.2 56 182 560 1 .82K 5.76K 19.1K 57.6K196K 619K18.7 56.2 187 562 1.8 7K 5.9K 19.6K 59K200K 620K19.1 57.6 191 565 1.9 1K 6.04K 20K 60.4K205K 634K19.6 59 196 578 1 .96K 6.19K 20.5K 61.9K210K 649K20 60.4 200 590 2 K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.0 5K 6.34K 21.5K 63.4K220K 680K21 62 210 6192.1K 6.49K 22K 64.9K221K 681K21.5 63.4 215 620 2.1 5K 6.65K 22.1K 66.5K226K 698K22 64.9 220 634 2 .2K 6.8K 22.6K 68K 232K 715K22.1 66.5 221 649 2.2 1K 6.81K 23.2K 68.1K237K 732K22.6 68 226 665 2 .26K 6.98K 23.7K 69.8K240K 750K23.2 68.1 232 680 2.3 2K 7.15K 24K 71.5K243K 768K23.7 69.8 237 681 2.3 7 7.32K 24.3K 73.2K249K 787K24 71.5 240 698 2 .4K 7.5K 24.9K 75K 255K 806K24.3 73.2 243 715 2.4 3K 7.68K 25.5K 76.8K261K 820K24.7 75 249 732 2 .49K 7.87K 26.1K 78.7K267K 825K24.9 75.5 255 750 2.5 5K 8.06K 26.7K 80.6K270K 845K25.5 76.8 261 768 2.6 1K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.6 7K 8.25K 27.4K 82.5K280K 887K26.7 80.6 270 806 2.7 K 8.45K 28K 84.5K287K 909K27 82 274 8202.74K 8.66K 28.7K 86.6K294K 910K27.4 82.5 280 825 2.8 K 8.8K 29.4K 88.7K300K 931K28 84.5 287 845 2 .87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.9 4K 9.09K 30.1K 91K309K 976K29.4 88.7 300 887 3.0 K 9.1K 30.9K 93.1K316K 1.0M30 90.9 301 909 3 .01K 9.31K 31.6K 95.3K324K 1.5M30.1 91 309 910 3 .09K 9.53K 32.4K 97.6K330K 2.2M30.9 93.1 316 931 3.1 6K 9.76K 33K 100K332K31.6 95.3 324 953 3.2 4K 10K 33.2K 102K340K电阻本身的阻值常用的有161种1，1.1，1.2，1.3，1.5，1.6，1.82，2.2，2.4，2.7，3，3.3，3.6，3.94.3，4.75.1，5.66.2，6.87.58.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，687582，81100，110，120，130，150 ，160，180 200，220，240，270300，330，360，390430，470510，560620，6807508209101K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K 2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K4.3K，4.7K5.1K，5.6K6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K100K，110K，120K，130K，150K，160K，180K200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K，560K620K，680K750K，820K910K1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M2M，2.2M，2.4M，2.7M3M，3.3M，3.6M，3.9M4.4M，4.7M几种常用电位器型号与规格1．有机实芯电位器由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。

该电位器的特点是结构简单、耐高温、体积小、寿命长、可靠性高，广泛用于焊接在电路板上作微调使用；缺点是耐压低、噪声大。

几种常用的有机实芯电位器性能指标见表2-6所示。

表2-6 常用有机实芯电位器的性能指标2．线绕电位器用合金电阻丝在绝缘骨架上绕制成电阻体，中心抽头的簧片在电阻丝上滑动。

线绕电位器用途广泛，可制成普通型、精密型和微调型电位器，且额定功率做的比较大、电阻的温度系数小、噪声低、耐压高。

合集下载

电阻

电阻定义: 电子在导体中流动所受到的阻力.这种阻力一般有两种:一，所用导体的材料本身。

所谓金无足赤，人无完人。

材料本身具有一定的不导电杂质，另外，材料的几何尺寸也会形成电阻，几何尺寸太小，超量的电子流动必然在导体中发生拥挤，碰撞而形成阻力；二，环境温度高低也会影响导体内的分子结构发生变化，从而使得导体的电阻发生改变（正温度现象，负温度现象，超导现象）。

符号：用R表示单位：欧姆，简称欧，符号是Ω，还有千欧（kΩ）、兆欧（MΩ）换算关系：1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω影响因素：1.材料p(如铜和铝相比,电阻大小不同)2.长度L (在材料,横截面积,温度等一定的情况下,长度越长,电阻越大)3.横截面积S (在材料,长度温度等一定的情况下,横截面积越大,电阻越小)4.温度T (通常电阻随温度的升高而增大)计算公式：(1) 串联：R=R1+R2+．．．+Rn(2) 并联：1/R=1/R1+1/R2+．．．+1/Rn两个电阻并联式也可表示为R=R1·R2/(R1+R2）决定式：R=ρL/S物理特征：超导现象：定义:超导现象是指材料在低于某一温度时，电阻变为零的现象，而这一温度称为超导转变温度特性(1)零电阻效应:回路没有电阻，自然就没有电能的损耗。

一旦在回路中激励起电流，不需要任何电源向回路补充能量，电流可以持续地存在下去,这一特性成为超导体的零电阻效应(2)抗磁性:在磁场中一个超导体只要处于超导态，则它内部产生的磁化强度与外磁场完全抵消，从而内部的磁感应强度为零。

也就是说，磁力线完全被排斥在超导体外面。

超导现象的应用:（1）各种金属导体中，银的导电性能是最好的，但还是有电阻存在。

20世纪初，科学家发现，某些物质在很低的温度时，如铝在1.39K（-271.76℃）以下，铅在7.20K（-265.95℃）以下，电阻就变成了零。

这就是超导现象，用具有这种性能的材料可以做成超导材料。

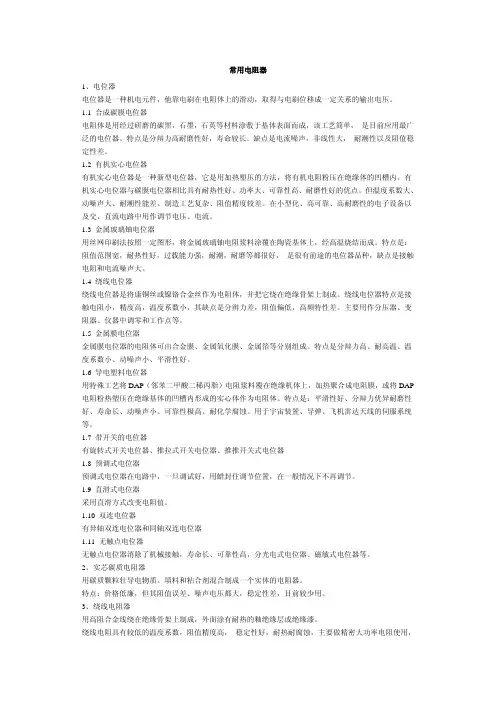

常用电阻及标称值

常用电阻器1、电位器电位器是一种机电元件，他靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。

1.1 合成碳膜电位器电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用最广泛的电位器。

特点是分辩力高耐磨性好，寿命较长。

缺点是电流噪声，非线性大，耐潮性以及阻值稳定性差。

1.2 有机实心电位器有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。

有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可靠性高、耐磨性好的优点。

但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。

在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。

1.3 金属玻璃铀电位器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。

特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好，是很有前途的电位器品种，缺点是接触电阻和电流噪声大。

1.4 绕线电位器绕线电位器是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。

绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。

主要用作分压器、变阻器、仪器中调零和工作点等。

1.5 金属膜电位器金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。

特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。

1.6 导电塑料电位器用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP 电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。

特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。

用于宇宙装置、导弹、飞机雷达天线的伺服系统等。

1.7 带开关的电位器有旋转式开关电位器、推拉式开关电位器、推推开关式电位器1.8 预调式电位器预调式电位器在电路中，一旦调试好，用蜡封住调节位置，在一般情况下不再调节。

电阻类别(带实物图)

电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。

为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。

额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

常用电阻、位器、电阻阻值

电阻常见种类

电阻常见种类在电子电路中，电阻是一种常用的被动电子元件。

电阻用于限制电流的流动，降低电流的强度，并产生热量。

电阻的种类繁多，本文将介绍电子电路中常见的几种电阻。

固定电阻固定电阻是一种电阻值固定的电子元件，无法改变其电阻值。

根据电阻值的大小，固定电阻可以分为常规电阻和功率电阻。

常规电阻常规电阻是一种较小功率的固定电阻。

它通常由碳膜、金属膜或金属氧化物膜制成。

常规电阻的电阻值可以通过色环编码或直接标记在外壳上。

•色环编码：常规电阻通常具有4个或5个彩色环带，每个环带代表一个数字，以及一个环带表示电阻值的乘法因子。

通过查表或计算彩色环带的值，可以确定电阻的阻值。

•直接标识：一些常规电阻直接在外壳上标识阻值，不采用色环编码。

常见的常规电阻值有10欧姆、100欧姆、1千欧姆、10千欧姆、100千欧姆等。

功率电阻功率电阻是一种较大功率的固定电阻。

它通常由金属丝或金属片制成，能够承受较高的功率。

功率电阻的阻值通常用标准的阻值单位来表示，如欧姆（Ω）、千欧姆（KΩ）或兆欧姆（MΩ）。

常见的功率电阻有2瓦、5瓦、10瓦、20瓦等。

功率电阻一般比常规电阻体积较大，散热性能较好。

可变电阻可变电阻是一种电阻值可以调节的电子元件，通过旋钮、滑动变阻器或开关等可调节电阻值。

根据调节方式的不同，可变电阻可以分为旋转电阻、滑动电阻和开关型电阻。

旋转电阻旋转电阻是一种通过旋转可改变其电阻值的电子元件。

它通常由旋钮和螺旋形的导线制成。

通过旋转旋钮，可变电阻的电阻值会发生变化，从而调节电路的电流或电压。

常见的旋转电阻有单圈电位器和多圈电位器。

单圈电位器可以旋转一周调节电阻值，而多圈电位器可旋转多周，精确地调节电阻值。

滑动电阻滑动电阻是一种通过滑动可改变其电阻值的电子元件。

它通常由滑动变阻器和滑片组成。

通过滑动滑片，可变电阻的电阻值会发生变化，实现电路的调节。

常见的滑动电阻有单线滑动电阻和双线滑动电阻。

单线滑动电阻只有一个滑片用于调节电阻值，而双线滑动电阻有两个滑片，可以独立调节两个电阻值。

1-20电阻特点及应用特性

各种电阻图说明金属膜电阻片状电阻低阻值低温度系数电阻可调电阻贴片电阻电阻排铝壳电阻热敏电阻压敏电阻碳膜电阻金属玻璃釉电阻器线绕电阻电阻器的型号命名法电阻器的型号命名由四部分组成示例：RJ71-0.125－5.1kI型的命名含义：R电阻器-J金属膜-7精密-1序号-0.125额定功率-5.1k标称阻值-I误差5%。

国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1 206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。

譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示1 0000。

2、电阻上的数字和字母表示的就是阻值，R002就表示0.002 ohm，180表示的就是18 ohm.3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。

E6、E12、E24、E48、E96、E192系列电阻说明90224

E6、E12、E24、E48、E96、E192系列电阻说明“ E ”表示“指数间距”(Exponential Spacing)在上个20世纪的电子管时代,电子元器件厂商为了便于元件规格的管理和选用、大规模生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多,协商采用了统一的标准组成元件的数值。

它的基础是宽容一部定的误差,并以指数间距为标准规格。

这种标准已在国际上广泛采用，这一系列的阻值就叫做电阻的标称阻值。

电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±%的电阻器。

其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系。

E6系列电阻标称阻值，对应允许偏差为±20%，查看E6系列电阻规格表。

E12系列电阻标称阻值，对应允许偏差为±10%，查看E12系列电阻规格表。

E24系列电阻标称阻值，对应允许偏差为±5%，查看E24系列电阻规格表。

E48系列电阻标称阻值，对应允许偏差为±2%，查看E48系列电阻规格表。

E96系列电阻标称阻值，对应允许偏差为±1%，查看E96系列电阻规格表。

E192系列电阻标称阻值，对应允许偏差为±%, ±%, ±%，查看E192系列电阻规格表。

E6系列电阻规格表E代表指数间隔的意思，6表示只有6种数字系列E6系列的电阻格误差非常大，规定了六个基本数：1、、、、、v1.0 可编辑可修改E6数系的公比为 6系列的电阻规定几个基本系数，这些系数再乘以(其中n为整数)，即为某一具体电阻器阻值。

如×101=15Ω因误差较大，电阻较少采用,电容中用的多一些，此系列可用于电阻、电容、电位器、电感等。

E12系列电阻规格表E代表指数间隔的意思，12表示只有12种数字系列E12系列的电阻格误差较大，规定了12个基本数：E12数值系列基本数值允许偏差说明±10%有时采用E12数系的公比为系列的电阻规定几个基本系数，这些系数再乘以10^n(其中n为整数)，即为某一具体电阻器阻值。

e6、e2、e24、e48、e96、e92系列电阻说明

E6、E12、E24、E48、E96、E192系列电阻说明“E ”表示“指数间距”(Exponential Spacing)在上个20世纪的电子管时代,电子元器件厂商为了便于元件规格的管理和选用、大规模生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多,协商采用了统一的标准组成元件的数值。

它的基础是宽容一部定的误差,并以指数间距为标准规格。

这种标准已在国际上广泛采用，这一系列的阻值就叫做电阻的标称阻值。

电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。

其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系。

E6系列电阻标称阻值，对应允许偏差为±20%，查看E6系列电阻规格表。

E12系列电阻标称阻值，对应允许偏差为±10%，查看E12系列电阻规格表。

E24系列电阻标称阻值，对应允许偏差为±5%，查看E24系列电阻规格表。

E48系列电阻标称阻值，对应允许偏差为±2%，查看E48系列电阻规格表。

E96系列电阻标称阻值，对应允许偏差为±1%，查看E96系列电阻规格表。

E192系列电阻标称阻值，对应允许偏差为±0.5%, ±0.25%, ±0.1%，查看E192系列电阻规格表。

E6系列电阻规格表E代表指数间隔的意思，6表示只有6种数字系列E6系列的电阻格误差非常大，规定了六个基本数：1、1.5、2.2、3.3、4.7、6.8E6数系的公比为 6系列的电阻规定几个基本系数，这些系数再乘以(其中n为整数)，即为某一具体电阻器阻值。

如1.5×101=15Ω因误差较大，电阻较少采用,电容中用的多一些，此系列可用于电阻、电容、电位器、电感等。

电阻和电位器的技术指标

金属膜和合成膜等电阻，具有较小的正温度系数，碳膜电阻具有负温度系数。适当控制材料及加工工艺，就可以制成温度稳定性较高的电阻。
5. 非线性
流过电阻中的电流和加在其两端的电压不成正比变化称为非线性。电阻的非线性用电压系数表示，即在规定电压范围内，电压每改变1V，电阻值的平均相对变化量：
K R2 R1 100% R1(U2 U1)
2)．精密电阻的优先数系
国家标准《电阻器和电容器优先数系》（GB/T2471-1995）同时规定了精密电阻器的优先数系，见表。精密电阻的允许偏差应符合下列系列：±2%、±1%、±0.5%、±0.2%、 ±0.1%、±0.05%、±0.02%、±0.01%、 0.005%、±0.002%、±0.001%。在电子产品设计时，可根据不同要求选择不同精度的电阻。
调整滑动端，电位器的电阻值将按照一定的规律变化。常见的电位器阻值变化规律有：线性变化、指数变化和对数变化三种，当然也可根据不同需要，制作成按照其他函数规律变化（如正弦）的电位器。
6. 起动力矩与转动力矩
起动力矩是指转轴在旋转角范围内起动时需要的最小力矩，转动力矩是指维持转轴匀速旋转需要的力矩。在自控装置中与伺服电机配合使用的电位器要求起动力矩小，转动灵活，而用于电路调节的电位器则要求起动力矩和转动力矩都不能太小。
2．按用途分类
高压型电阻：用于高压装置中，功率在 0.5~15W 之间，额定电压可达 35kV 以上，标称阻值可达1GΩ。高阻型电阻：阻值在 10MΩ以上，最高可达 100TΩ，适用于微弱电流的测量。
敏感型电阻：使用不同材料及工艺制造的电阻，阻值对温度、压力、气体等非电量敏感。常用作传感器、无触点开关等，广泛用于检测和自动控制领域。

常用的128种电阻

常用的128种电阻
电阻是电子元件中常见的一种 passives元件，用于限制电流、调节电压和分压。

常见的电阻值通常包括 E12、E24、E48 和 E96
系列。

E12系列包括 10 种标准值，分别是，1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2。

E24系列包括 24 种
标准值，E48系列包括 48 种标准值，E96系列包括 96 种标准值。

这些标准值是按照一定的比例间隔来确定的，以便在电路设计中选
择合适的电阻值。

因此，常用的 128 种电阻值可能是 E12、E24、
E48 或 E96 系列中的标准值的组合。

这些标准值的选择可以满足大
多数电路设计的需求，同时也方便生产和库存管理。

在实际应用中，根据需要选择合适的标准值电阻，或者通过串联、并联组合来获得
其他数值的电阻。

总的来说，这些标准值的选择和组合可以满足电
子电路设计和制造的需要。
